MODE D'EMPLOI POWERBOT VR7000M SAMSUNG

Robot aspirateur Manuel d’utilisation

✻ Avant d’utiliser cet appareil, veuillez lire attentivement les instructions.

✻ Utilisation intérieure uniquement.

imagine the possibilities

Merci d’avoir effectué l’achat d’un produit Samsung. Enregistrez vos produits Samsung en vous connectant sur

www.samsung.com/register

Consignes de sécurité

CONSIGNES DE SÉCURITÉ

• Avant d’utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure.

• Les instructions d’utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES DANGER/ATTENTION UTILISÉS DANGER ATTENTION Indique un danger de mort ou de blessure grave.

Indique un risque de blessure ou de dégât matériel.

Explication de termes pour aider l’utilisateur à comprendre comment utiliser l’appareil de manière adéquate.

2_ Consignes de sécurité

Consignes de sécurité

CONSIGNES IMPORTANTES DE SÉCURITÉ Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment :

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE ROBOT ASPIRATEUR.

Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance.

DANGER: pour limiter tout risque d’incendie, d’électrocution ou de blessure :

GÉNÉRALITÉS • Utilisez cet appareil uniquement tel qu’indiqué dans le présent manuel. • N e faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de quelque manière que ce soit. • Si l’aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l’extérieur ou plongé dans l’eau, retournez-le au centre d’assistance clientèle. • Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées. • Utilisez-le uniquement à l’intérieur et sur des surfaces sèches. • Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles ne soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité. • Les enfants doivent être surveillés afin de garantir qu’ils ne jouent pas avec l’appareil.

CHARGEUR DE BATTERIE

• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée. • N’utilisez pas l’appareil à l’extérieur ni sur des surfaces mouillées. • Débranchez le chargeur de la prise lorsqu’il n’est pas utilisé ou avant toute opération de maintenance. • Utilisez uniquement le chargeur fourni par le fabricant pour recharger l’appareil. • N’utilisez jamais de cordon ou de prise endommagé(e). • N e tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n’utilisez pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. • N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate. • Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon. • Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées. • N’essayez pas d’ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle. • N’exposez jamais le chargeur à des températures élevées et évitez tout contact avec l’humidité. Consignes de sécurité _3

Consignes de sécurité

ROBOT ASPIRATEUR • N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc. • N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l’appareil se remettrait accidentellement en marche. • N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d’empêcher le passage de l’air. • N ’aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.). • N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes. • N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents. • N’utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques. • Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

4_ Consignes de sécurité

Avant l’utilisation En cours d’utilisation Nettoyage et entretien

13 Fonctions du produit

16 Nomenclature des pièces

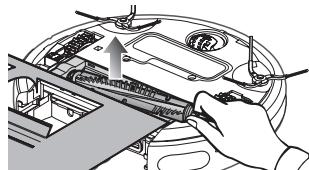

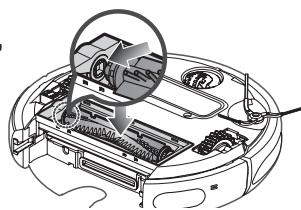

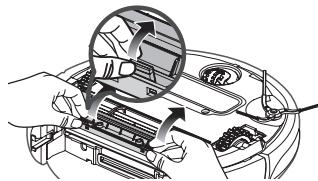

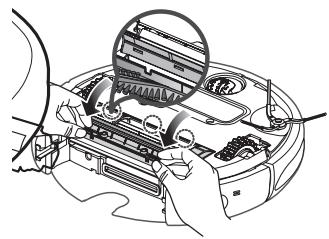

36 Nettoyage du robot aspirateur

36 Veuillez suivre les méthodes de nettoyage et d’entretien spécifiées 36 Nettoyage de la lentille du capteur et de la caméra 37 Méthode pour vider rapidement l’appareil 37 Nettoyage du collecteur de poussière et du filtre 39 Nettoyage de la brosse principale 41 Nettoyage de la brosse rotative latérale 42 Nettoyage de la roue d’entraînement

Installation du robot aspirateur

Procédure d’installation Mise sous/hors tension Installation du chargeur Charge À propos de la batterie Réglage de l’heure Installation du module VIRTUAL GUARD Utilisation du robot aspirateur Démarrage/Arrêt du nettoyage Recharge Nettoyage automatique Nettoyage localisé Nettoyage intensif Nettoyage manuel Nettoyage Obstacle Programmation de l’heure de nettoyage Réglage du nettoyage quotidien

43 Liste de vérification avant d’appeler le centre d’assistance

45 Codes d’erreur : dépannage 46 Caractéristiques techniques du produit

Consignes de sécurité

BRANCHEMENT DANGER Ne pliez pas excessivement le cordon d’alimentation et ne placez dessus aucun objet lourd risquant de l’endommager.

- Cela pourrait entraîner une électrocution ou un incendie.

DANGER Veillez à éliminer toute trace de poussière ou d’eau de la prise d’alimentation.

- Dans le cas contraire, cela pourrait entraîner un dysfonctionnement ou une électrocution.

DANGER Ne tirez pas la prise d’alimentation par le cordon et ne touchez jamais la prise avec les mains mouillées.

- Cela pourrait entraîner une électrocution ou un incendie.

DANGER N’utilisez pas de prises multiples. (Ne laissez pas le cordon traîner sur le sol.)

- Cela pourrait entraîner une électrocution ou un incendie.

DANGER N’utilisez pas de cordon d’alimentation ou de prise endommagé(e) ni de prise murale mal fixée.

- Cela pourrait entraîner une électrocution ou un incendie.

6_ Consignes de sécurité

Consignes de sécurité

AVANT L’UTILISATION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION N’utilisez jamais le robot aspirateur dans des lieux comportant des matières combustibles, tels que :

- les lieux avec des bougies ou lampes de bureau posées sur le sol ; - les lieux où des feux sont laissés sans surveillance (feu ou braises) ; - les lieux avec présence d’essence, d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc. Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l’utilisez jamais dans les lieux suivants : - greniers, caves, entrepôts, bâtiments industriels, pièces séparées éloignées du bâtiment principal, lieux exposés à l’humidité (salles de bain, salle d’eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d’utilisation dans ces lieux, l’appareil risque d’être gravement endommagé (dysfonctionnements, pannes). Ouvrez toutes les portes pour nettoyer toutes les pièces. - Si une porte est fermée, le robot aspirateur ne pourra pas entrer dans la pièce. - Toutefois, veillez à fermer la porte d’entrée principale, de la véranda et de la salle bain ou de toute autre pièce où le robot aspirateur risquerait de tomber à un étage inférieur. Pour les tapis munis de longues franges, repliez ces dernières sous le tapis. - Les franges non repliées risqueraient d’endommager gravement le tapis et l’appareil, en se coinçant dans la roue d’entraînement ou la brosse principale.

Si le capteur d’escarpement est sale, le robot aspirateur risque de tomber du haut d’un escalier, d’une mezzanine, etc.

Cela risquerait de provoquer des blessures et d’endommager gravement l’appareil. Afin d’éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur Virtuel”) devant les zones dangereuses. Nettoyez la fenêtre du capteur et la caméra afin d’éviter tout dysfonctionnement. Consignes de sécurité _7

01 Consignes de sécurité

ATTENTION Avant de mettre le robot aspirateur en marche, assurezvous que le collecteur de poussière est en place.

- Si le collecteur de poussière n’est pas inséré, le robot aspirateur ne fonctionne pas.

Consignes de sécurité

AVANT L’UTILISATION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION Retirez à l’avance les objets de petite taille ou fragiles de la zone à nettoyer.

- Veillez à enlever tous les objets avant le nettoyage. - Veillez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc. - Le robot aspirateur ne reconnaît pas les pièces de monnaie, bagues ou autres objets de valeur tels que des bijoux. Enlevez les objets présents sur le sol avant le nettoyage. - Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm. - Les serviettes de bain, les tapis devant la sale de bain, les éviers, les entrées à la buanderie, les cordons d’alimentation, les nappes et les ceintures risquent de se coincer dans la roue d’entraînement ou la brosse principale, ce qui peut, dans le cas d’une nappe, provoquer la chute des objets présents sur la table. Prévenez tous les membres de la famille (ou toute personne qu’il convient de prévenir) d’être prudents avant de lancer le nettoyage ou lors de l’utilisation de mode de nettoyage programmé. - Les enfants évoluant à proximité risqueraient de s’entraver dans le robot aspirateur et de tomber. Veillez à ce que les enfants ne montent pas et ne s’assoient pas dessus. - Les enfants risqueraient de tomber et de se blesser ou d’endommager gravement l’appareil.

Si un enfant ou un animal domestique doit rester seul, veillez à mettre le robot aspirateur hors tension.

- Le robot aspirateur risquerait d’attirer leur attention. - Si la roue d’entraînement venait à entraîner des doigts, des pattes, des vêtements ou des cheveux, cela risquerait de provoquer des blessures. - S i un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d’être détecté comme un obstacle et la zone risque de ne pas être nettoyée. - Lorsque le bouton de mise en marche est désactivé, l’alimentation est coupée et toutes les fonctions sont désactivées. Au moment d’installer la station de recharge, ne laissez pas le cordon d’alimentation traîner sur le sol. - Lorsque le robot aspirateur va se recharger automatiquement ou passe à proximité de la station de recharge, il risquerait d’entraîner le cordon. Laissez toujours le cordon d’alimentation du chargeur branché dans la prise. -B ien que le robot aspirateur dispose d’une fonction de recharge automatique, si le cordon d’alimentation de la station de recharge n’est pas branché, il ne pourra pas recharger sa batterie automatiquement.

8_ Consignes de sécurité

Consignes de sécurité

ATTENTION DANGER DANGER DANGER DANGER DANGER

01 Consignes de sécurité

ATTENTION Installez le charger à un endroit facilement accessible pour le robot aspirateur.

- Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causer des déplacements supplémentaires et de gêner le processus de recharge automatique.

Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement.

Il ne doit y avoir aucun obstacle à 50 cm sur les côtés et à 1 m devant.

Ne court-circuitez pas les broches de chargement à l’aide d’objets en fer tels que des baguettes, des tournevis, etc.

- Cela risquerait d’endommager gravement le chargeur.

Assurez-vous qu’il n’y ait aucune trace de liquide sur la station de recharge.

- Cela risquerait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n’aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d’animaux).

- Cela risquerait d’endommager gravement l’appareil. - Le liquide risquerait de se répandre sur les roues et de salir l’intérieur de l’appareil. N’utilisez pas le chargeur à d’autres fins que celles pour lesquelles il est prévu. - Cela risquerait d’endommager gravement le chargeur ou de provoquer un incendie.

Consignes de sécurité _9

Consignes de sécurité

EN COURS D’UTILISATION ATTENTION ATTENTION ATTENTION ATTENTION ATTENTION DANGER REMARQUE Vous ne pouvez pas utiliser le robot aspirateur sur des tapis épais.

- Cela risquerait de provoquer un dysfonctionnement de l’appareil. - Cela risquerait d’endommager le tapis.

N’utilisez pas le robot aspirateur sur une table ou autre surface en hauteur.

- Cela risquerait de l’endommager en cas de chute.

Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs.

- Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables. Ne posez aucun objet sur le dessus du robot aspirateur. - Cela risquerait de provoquer un dysfonctionnement.

Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage.

- Utiliser l’appareil pendant un temps prolongé alors que son orifice d’aspiration est obstrué risquerait de l’endommager gravement.

En cas d’émission d’un son, d’une odeur anormal(e) ou de fumée, mettez immédiatement l’appareil hors tension et contactez le centre d’assistance clientèle.

Le robot aspirateur risque de ne pas pouvoir continuer sa progression s’il est coincé au niveau du seuil de la porte d’entrée ou d’une véranda.

- Pour des raisons de sécurité, au bout de 5 minutes d’immobilité, le robot aspirateur interrompt automatiquement son fonctionnement. - Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l’avoir déplacé à un endroit où il peut poursuivre le nettoyage.

10_ Consignes de sécurité

Consignes de sécurité

EN COURS D’UTILISATION Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu’il ne peut pas atteindre (ex. : coins, espace entre un canapé et un mur). - Nettoyez de temps en temps ces endroits.

REMARQUE Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage.

- Si tel est le cas, balayez les moutons de poussière à l’aide d’un autre ustensile de nettoyage.

Pour nettoyer l’appareil, évitez de vaporiser de l’eau directement sur la surface extérieure ou d’appliquer une substance volatile telle que du benzène, du diluant ou de l’alcool.

- Cela risquerait d’endommager gravement l’appareil.

ATTENTION N’appuyez pas excessivement sur le pare-chocs du robot aspirateur.

- Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles.

ATTENTION L’appareil ne doit en aucun cas être démonté ou réparé par une personne autre qu’un technicien de maintenance qualifié.

- Cela risquerait d’endommager l’appareil.

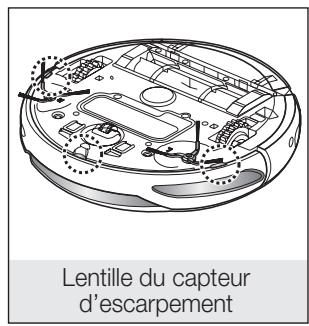

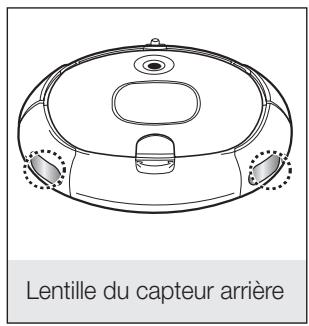

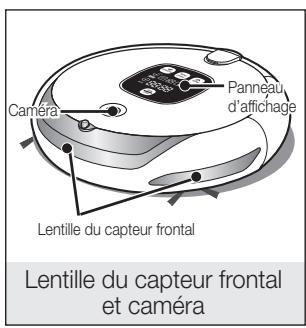

DANGER Retirez régulièrement toute substance étrangère accumulée sur les capteurs d’obstacles et d’escarpement.

- La saleté accumulée sur les capteurs réduira la précision des détections.

Consignes de sécurité _11

01 Consignes de sécurité

REMARQUE Consignes de sécurité

NETTOYAGE ET ENTRETIEN DANGER DANGER DANGER DANGER Pour retirer les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l’appareil hors tension.

- Le non-respect de cette consigne risque d’entraîner la mise en marche accidentelle de l’appareil et de provoquer des blessures ou d’endommager gravement ce dernier.

Si le cordon d’alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d’assistance clientèle.

- Le non-respect de cette consigne risquerait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon d’alimentation pour des raisons de sécurité.

Contactez le centre d’assistance clientèle Samsung

Electronics pour remplacer la batterie. - Si vous utilisez une batterie non originale, cela risque d’entraîner un dysfonctionnement de l’appareil. ✽ Référence de la batterie : type AA Ni-MH, UNION SUPPO, modèle HPY, x12.

12_ Consignes de sécurité

Fonctions du produit

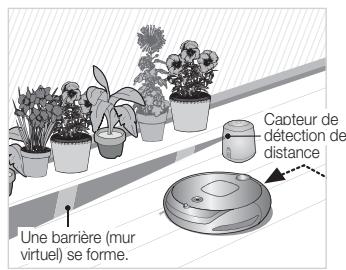

UTILITÉ DE LA FONCTION VIRTUAL GUARD Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou en nettoyant plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle). • What is ceiling shape recognition (Visionary mappingTM)? This function recognizes the shape of the ceiling using the camera on top to identify the area to be cleaned and determines the best way to pass over and clean every section of the floor.

NETTOYAGE PARFAIT DE CHAQUE RECOIN Le robot aspirateur nettoie le sol de manière séquentielle ( ) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi nettoyer chaque recoin de la pièce.

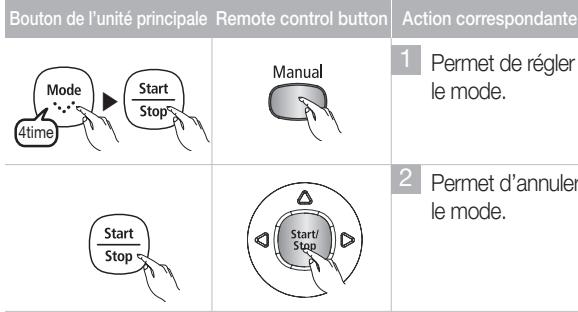

LES DIFFÉRENTS MODES DE NETTOYAGE Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoins.

1. Mode Auto Permet de nettoyer les pièces automatiquement. 2. Mode Spot Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits. 5 6 3. Mode Max Fonctionne jusqu’à épuisement presque total de la batterie. 4. Mode Manual Il est possible de nettoyer le sol manuellement en déplaçant soi-même le robot aspirateur. 5. Mode Edge (Obstacle) Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efficace possible. 6. Mode de nettoyage programmé Il est possible de programmer le robot aspirateur pour qu’il nettoie le sol à une heure précise. 7. Mode de nettoyage quotidien Le robot aspirateur nettoie le sol tous les jours à une heure définie.

OUVERTURE FACILE DU RÉSERVOIR DE POUSSIÈRE L’ouverture supérieure du réservoir de poussière permet de le vider facilement à l’aide d’un aspirateur classique tout en évitant que la poussière ne s’envole.

Fonctions du produit _13

Fonctions du produit

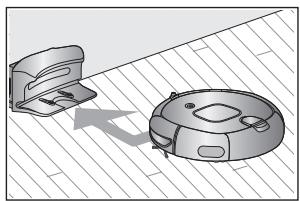

CHARGEMENT AUTOMATIQUE Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

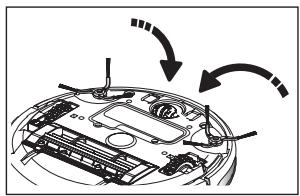

BROSSE ROTATIVE LATÉRALE La brosse rotative latérale permet de nettoyer la poussière sur les côtés.

Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d’une hauteur d’environ 1cm et de nettoyer toutes les pièces. Ce robot aspirateur a été conçu pour qu’il ne puisse pas franchir les seuils de portes de plus de 1 cm de hauteur pour des raisons de sécurité.

Le robot aspirateur détecte et évite les obstacles en 2 étapes. D’abord, les 7 capteurs d’obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l’impact.

ANTI-CHUTE Les 3 capteurs d’escarpement détectent les marches descendantes (escaliers ou seuil de la porte d’entrée) afin d’éviter que le robot aspirateur ne tombe.

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d’entraînement, la brosse principale, le moteur d’aspiration et la brosse rotative latérale s’arrêtent automatiquement grâce à la détection du capteur.

14_ Fonctions du produit

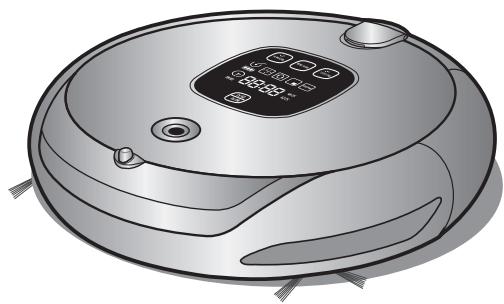

Montage de l’aspirateur

02 Montage de l’aspirateur

Chargeur (Station de recharge)

Manuel d’utilisation / 2 piles

VIRTUAL GUARD Filtre de rechange

Support pour télécommande

Brosse rotative latérale de rechange (2)

Brosse principale de rechange

Montage de l’aspirateur _15

Montage de l’aspirateur

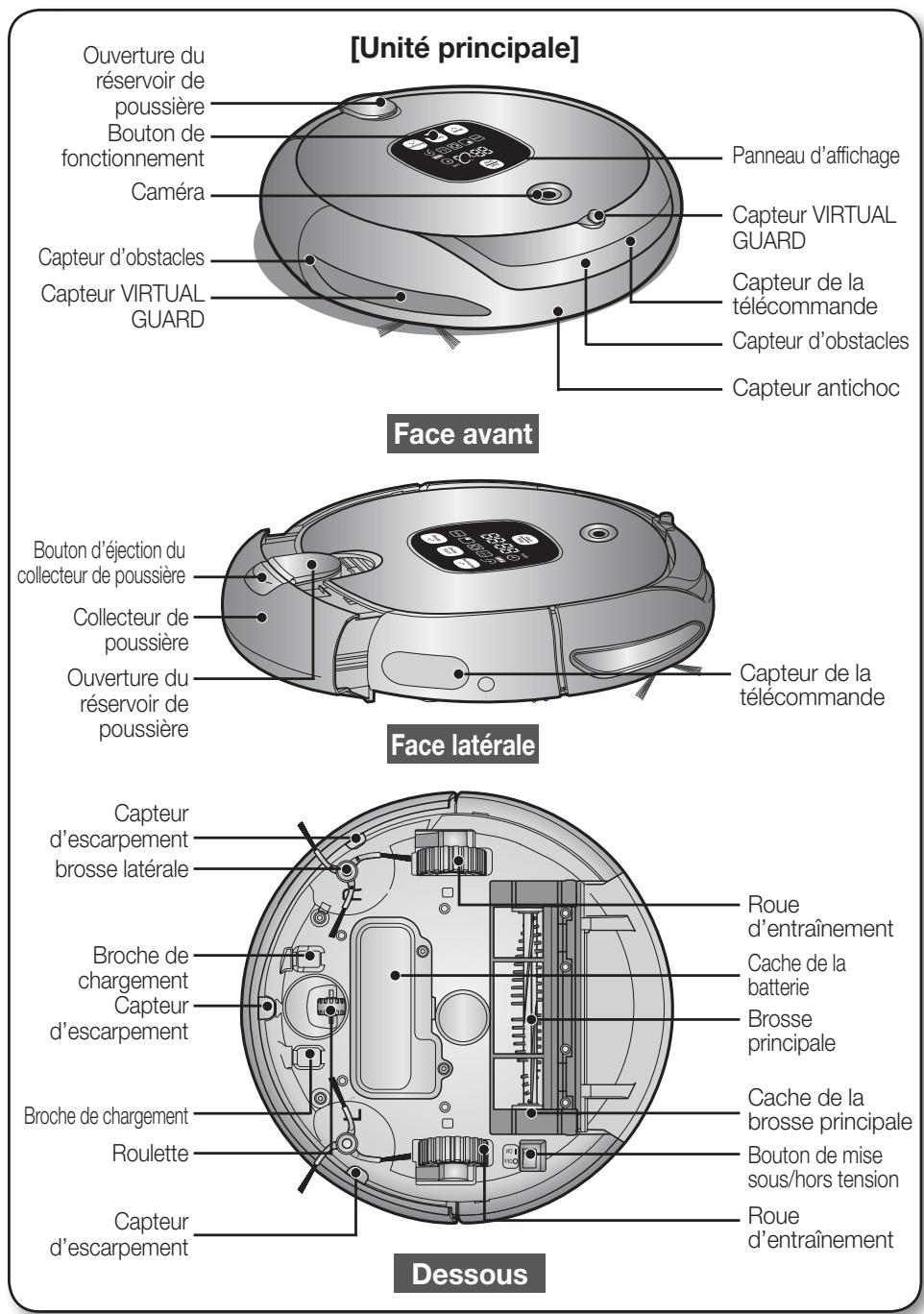

NOMENCLATURE DES PIÈCES Ouverture du réservoir de poussière Bouton de fonctionnement Caméra

Capteur VIRTUAL GUARD Capteur d’obstacles

Capteur de la télécommande

Capteur VIRTUAL GUARD Capteur antichoc

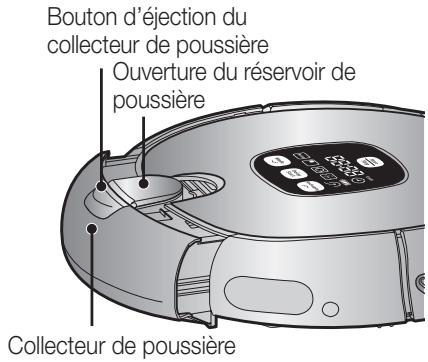

Bouton d’éjection du collecteur de poussière

Collecteur de poussière Ouverture du réservoir de poussière

Capteur de la télécommande

Capteur d’escarpement brosse latérale

Roue d’entraînement Cache de la batterie Brosse principale

Broche de chargement

Capteur d’escarpement

Cache de la brosse principale

Bouton de mise sous/hors tension

Broche de chargement

Roulette Capteur d’escarpement

16_ Montage de l’aspirateur

Montage de l’aspirateur

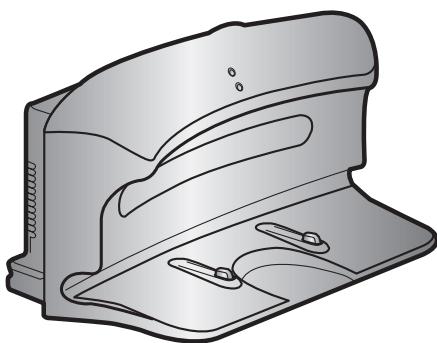

NOMENCLATURE DES PIÈCES [Chargeur (Station de recharge)]

Support pour télécommande Charge Pin

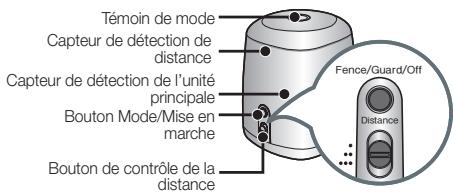

[Module VIRTUAL GUARD]

Témoin de mode Capteur de détection de distance Capteur de détection de l’unité principale

Bouton Mode/Mise en marche

Bouton de contrôle de la distance ■

Mise en place des piles

Les piles ne sont pas fournies avec l’appareil. Elles doivent être achetées séparément. Insérez les piles alcalines (type D) avant d’utiliser l’appareil.

Soulevez le couvercle du module VIRTUAL GUARD tout en appuyant sur la languette de verrouillage.

Insérez les piles dans le module

VIRTUAL GUARD comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, le module VIRTUAL GUARD ne fonctionnera pas.)

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre.

✽ Spécification : piles alcalines de type D (LR20)

Montage de l’aspirateur _17

02 Montage de l’aspirateur

Témoin d’alimentation

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES [Panneau d’affichage]

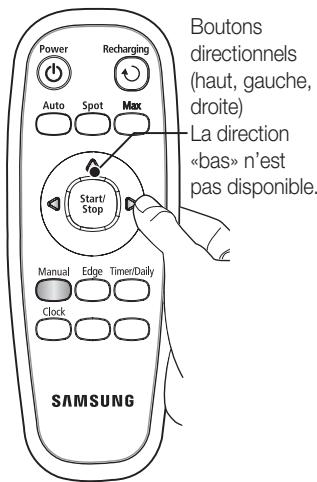

Touches directionnelles

(le robot ne peut pas reculer)

Mise en place des piles de la télécommande

Les piles ne sont pas insérées dans la télécommande au moment de l’achat de l’appareil. Insérez les piles alcalines (type AAA) avant d’utiliser l’appareil.

Soulevez le couvercle du compartiment à piles situé à l’arrière de la télécommande tout en appuyant sur la languette de verrouillage.

Insérez les piles dans la télécommande comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l’envers, la télécommande ne fonctionnera pas.)

Après avoir inséré la languette du couvercle dans l’encoche, appuyez sur l’autre côté pour le fermer jusqu’à ce qu’un petit clic se fasse entendre.

✽ Spécification : piles alcalines de type AAA

18_ Montage de l’aspirateur

Montage de l’aspirateur

NOMENCLATURE DES PIÈCES [Panneau d’affichage] 7 4 3 6

1. Affichage numérique - Affiche la minuterie, le statut de progression et les codes d’erreur à l’aide de chiffres, de lettres et de symboles.

2. Indicateur du niveau de la batterie

- En cours de charge : indique la progression de la charge en 3 étapes (3 carrés). - En cours d’utilisation : indique le niveau de charge de la batterie. Lorsque l’appareil est en marche, le niveau de charge de la batterie baisse d’un carré à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s’affiche.)

3. Nettoyage programmé

- Lorsque le mode de nettoyage programmé est activé, le symbole correspondant est allumé.

- Lorsque le nettoyage quotidien est activé, le témoin Daily est allumé.

- Ce symbole s’allume lorsque le robot aspirateur retourne sur la station de recharge pour recharger sa batterie.

6. Affichage du mode de nettoyage

- Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s’affiche. (a) Mode automatique : ce symbole s’allume lorsque le mode de nettoyage Auto est sélectionné. (b) Mode localisé : ce symbole s’allume lorsque le mode de nettoyage Spot est sélectionné. (c) Mode intensif : ce symbole s’allume lorsque le mode de nettoyage Max est sélectionné. (d) Mode manuel : ce symbole s’allume lorsque le mode de nettoyage Manual est sélectionné. (e) Mode Edge (Obstacle) : L e message “ ” s’affiche lorsque le mode de nettoyage Edge (Obstacle) est activé.

7. Start/Stop - Permet de démarrer/arrêter le nettoyage.

8. Mode de nettoyage

-P ermet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton ( ) pour démarrer le nettoyage.

9. Minuterie/Quotidien

- Permet de programmer le nettoyage.

- Lorsque ce bouton est actionné, le symbole de recharge s’allume et le robot aspirateur retourne sur la station de recharge pour recharger sa batterie. Montage de l’aspirateur _19

02 Montage de l’aspirateur

20_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

Installing the robotic vacuum cleaner Installing the charger Témoin d’alimentation

03 Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR CHARGE ON Témoin d’alimentation

OFF Au moment de l’achat de l’appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.

Activez le bouton de mise sous tension situé sur le dessous de l’appareil.

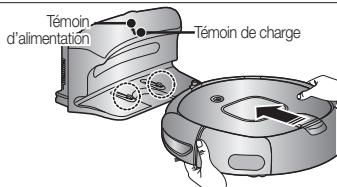

1. A près avoir aligné les broches de chargement de l’unité principale avec celles de la station de recharge, appuyez sur l’unité principale jusqu’à entendre un son indiquant que la recharge commence. - Le témoin de charge devient vert.

Témoin d’alimentation

2. Vérifiez le statut de charge du robot aspirateur.

-L orsque le chargement débute, l’indicateur du niveau de la batterie et “ ” s’affichent sur le panneau d’affichage. - À la fin du chargement, l’indicateur du niveau de la batterie et le message « FULL » s’affichent sur le panneau d’affichage. ■

orsque l’indicateur du niveau de la

L batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s’arrête et retourne automatiquement se recharger sur le chargeur.

L orsque l’indicateur du niveau de la batterie clignote et que le message

« LO » s’affiche en cours de fonctionnement, le robot aspirateur ne peut pas être contrôlé par la télécommande ni par les boutons de l’unité principale. Dans ce cas-là, vous devez porter directement le robot aspirateur jusqu’au chargeur pour recharger la batterie. (Ceci n’est valable que lorsque la batterie est totalement déchargée.)

● Au moment de l’achat de l’appareil, il faut environ 120 minutes pour que la batterie se charge totalement pour un fonctionnement d’environ 90 minutes.

● Si la batterie est en surchauffe, le temps de charge peut être plus long. ● Mesures à prendre si le chargement n’est pas régulier. Si le robot aspirateur ne peut pas se recharger automatiquement, vérifiez les points suivants : - Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation). - Rebranchez le chargeur (réinitialisation). - Vérifiez qu’aucune substance étrangère n’est présente sur les connecteurs de charge et essuyez les connecteurs de l’unité principale et du chargeur à l’aide d’un chiffon sec. - Vérifiez qu’aucun objet pouvant constituer un puissant réflecteur n’est à proximité du chargeur. ● Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement. - Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d’affaires, d’agrément, etc., désactivez le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

22_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR À PROPOS DE LA BATTERIE e robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») L respectueuse de l’environnement, rechargeable et dotée d’une fonction de prévention de surcharge garantissant une longue durée. ■ La période de garantie de la batterie est de 6 mois à compter de la date d’achat. ■ Au moment d’acheter une batterie, exigez du centre d’assistance clientèle le symbole ( ) authentique ainsi que le numéro de modèle avant de l’acheter. ■

- Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l’utiliser avec d’autres appareils ou à d’autres fins.

- Ne démontez pas et ne modifiez pas la batterie. - Chargez-la dans un lieu bien aéré. - Ne placez jamais la batterie à proximité d’un feu ou d’une source de chaleur. - Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie. - Laissez-le toujours à l’intérieur (0℃ à 40℃). - Avant de mettre cet appareil au rebus, débarrassez-vous de la batterie d’une manière respectueuse de l’environnement. - Ne jetez pas la batterie avec vos ordures ménagères. - Respectez les réglementations locales de recyclage des batteries usées. ✽S i la batterie ne fonctionne plus, ne la démontez pas et contactez le centre d’assistance clientèle le plus proche. ✽U n temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d’assistance clientèle agréé pour remplacez votre batterie. La batterie rechargeable intégrée au produit ne peut pas être remplacée par l’utilisateur. Contactez votre revendeur pour procéder à son remplacement.

Fonctionnement de l’aspirateur _23

03 Fonctionnement de l’aspirateur

✽ Référence de la batterie : type AA Ni-MH, UNION SUPPO, modèle HPY, x12.

Fonctionnement de l’aspirateur a.m.

INSTALLATION DU ROBOT ASPIRATEUR RÉGLAGE DE L’HEURE a.m.

Pour pouvoir utiliser correctement les options de nettoyage programmé et de nettoyage quotidien, le réglage de l’heure est nécessaire. Vous pouvez uniquement régler l’heure à l’aide de la télécommande. ■

Vousa.m.pouvez uniquement régler l’heure à l’aide de la télécommande.

a.m. qu’il soit 07:00 a.m.

1 Permet de saisir l’heure.

2 Permet d’entrer en mode

3 Permet de régler l’heure.

4 Permet de saisir les minutes.

5 Permet de valider le réglage.

- Pour quitter le mode de réglage de l’heure, appuyez sur le bouton ( ) au lieu du bouton a.m. de réglage de l’heure.

- Si un nettoyage programmé est défini, vous ne pouvez pas modifier l’heure. a.m. a.m.

24_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

INSTALLATION DU ROBOT ASPIRATEUR INSTALLATION DU MODULE VIRTUAL GUARD Témoin de mode Capteur de détection de distance Capteur de détection de l’unité principale Bouton Mode/Mise en marche

Bouton de contrôle de la distance

Capteur de détection de distance

✽ Le capteur de détection de distance forme une barrière rectiligne virtuelle de la longueur spécifiée.

Fonctionnement des boutons

1. Fonctionnement du témoin de mode - Mode Fence (mur virtuel) : le témoin est rouge - Mode Guard (porte virtuelle) : le témoin est vert - Off (désactivé) : le témoin est éteint 2. Réglage du mode -L ’actionnement du bouton Mode/Mise en marche sélectionne tour à tour un mode dans l’ordre suivant_ mode Fence (mur virtuel) ➝ mode Guard (porte virtuelle) ➝ désactivé. 3. Réglage de la longueur de la barrière -R églez la distance de restriction d’accès délimitée par le module VIRTUAL GUARD pour le robot aspirateur à l’aide du bouton de la télécommande. Réglage du bouton Distance maxi. • (courte) •• (moyenne) ••• (longue)

Environ 2~3m Environ 3~4m

✽ Réglez le bouton en fonction de la distance souhaitée.

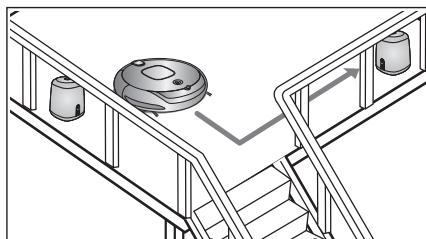

Création d’une barrière (mur virtuel)

Le module VIRTUAL GUARD crée une barrière invisible infranchissable pour le robot aspirateur. Par ex. : devant des pots de fleurs, des meubles, la porte d’entrée, etc. 1. Sélectionnez le mode Fence (mur virtuel) à l’aide du bouton Mode/Mise en marche. - Le témoin de mode devient rouge. 2. Réglez la longueur de la barrière à l’aide du bouton de contrôle de la distance.

Capteur de détection de distance

Une barrière (mur virtuel) se forme.

3. Installez le module VIRTUAL GUARD devant la zone dont vous souhaitez bloquer l’accès pour le robot aspirateur.

- Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur. Fonctionnement de l’aspirateur _25

03 Fonctionnement de l’aspirateur

Vous pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones une par une à l’aide du mode « Guard » (porte virtuelle).

Fonctionnement de l’aspirateur

Utilisation du mode Guard (porte virtuelle)

Pièce 1 Le module VIRTUAL GUARD forme une porte invisible infranchissable pour le robot aspirateur tant que le nettoyage de la pièce en cours n’est pas terminé. Le module VIRTUAL GUARD ouvre la porte invisible une fois que le nettoyage de la pièce est terminé. 1. Sélectionnez le mode Guard (porte virtuelle) à l’aide du bouton Mode/Mise en marche. Pièce 3 - Le témoin de mode devient vert. Chargeur Module VIRTUAL GUARD 2. Réglez la longueur de la barrière à l’aide du bouton de contrôle de la distance. 3. Installez le module VIRTUAL GUARD à l’entrée de la pièce à nettoyer. - Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détection de distance puisse former une barrière invisible infranchissable pour le robot aspirateur. Capteur de détection de distance

● Lorsque vous n’utilisez pas le module VIRTUAL GUARD,

éteignez-le. (Lorsque vous n’utilisez pas le robot pendant REMARQUE une longue période de temps, retirez-en les batteries pour 30cm 30c 0ccm ne pas avoir à les décharger.) Un «garde» (porte virtuelle) se forme. • Si le bouton Mode/Alimentation ne fonctionne pas, cela indique que les batteries sont épuisées. Dans ce cas, ✽ Une barrière invisible se forme remplacez les batteries. (Spécifications : Batteries alcalines pour empêcher le robot aspirateur de type D (LR20)). de heurter le module VIRTUAL • Vous pouvez acheter un module VIRTUAL GUARD GUARD ; il est donc conseillé supplémentaire du service à la clientèle de Samsung d’installer ce dernier à 30 cm de la Électronique Ltée. porte, le long du mur.

À propos du capteur infrarouge

[Priorité des signaux infrarouges]

● La transmission du signal infrarouge peut ne pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur.

●L e robot aspirateur utilise trois types de systèmes à infrarouge et l’un d’eux peut ne Télécommande Module VIRTUAL GUARD Chargeur pas fonctionner face à un autre ayant une priorité plus élevée. ●L orsque le robot aspirateur est contrôlé par la télécommande, il est possible que celuici franchisse la barrière virtuelle du module VIRTUAL GUARD ou heurte un obstacle, car le signal de la télécommande est plus fort que celui du module. ● Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité, celui-ci risque de mal fonctionner en raison d’interférences des signaux infrarouges. ● Installez le module VIRTUAL GUARD suffisamment loin du chargeur car le chargement automatique risque d’être interrompu si le module est trop près du chargeur. ●S i la barrière est réglée sur une distance plus grande que nécessaire, le robot aspirateur risque de ne pas nettoyer correctement. Réglez la longueur de la barrière sur une valeur appropriée à l’aide du bouton de contrôle de la distance. ●S i plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal fonctionner en raison d’interférences des signaux infrarouges. ● Tournez le module VIRTUAL GUARD dans une autre direction ou réglez la longueur de la barrière sur une valeur appropriée si le capteur de détection de distance du module fait face au chargeur, car le chargement automatique risquerait de s’interrompre.

26_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR ON Vous pouvez lancer ou interrompre toutes les fonctions du robot aspirateur. haque fonction du robot aspirateur ne fonctionne que si le

C bouton de mise sous tension est allumé.

orsque le robot aspirateur est en cours de fonctionnement,

L appuyez sur le bouton ( ) pour annuler l’opération puis sélectionnez une fonction.

03 Fonctionnement de l’aspirateur

OFF Mise sous/hors tension

Mise sous tension - Télécommande : appuyez sur le bouton [Power]. - Unité principale : appuyez sur le bouton ( ). - Les boutons de l’unité principale, l’indicateur du niveau de la batterie et le symbole de mode de nettoyage s’allument. Mise hors tension - Télécommande : appuyez sur le bouton [Power]. - Unité principale : maintenez appuyé le bouton ( ) pendant 3 secondes. - Tous les symboles, sauf l’indicateur du niveau de la batterie, s’éteignent.

Utilisation de la télécommande

Démarrage ou arrêt du nettoyage

Démarrage - Télécommande : appuyez sur bouton Auto (Auto), Spot (Localisé), Max (Intensif), Manual (Manuel) ou Edge (Obstacle). - Unité principale : sélectionnez le mode Auto (Auto)/ Spot (Localisé)/Max (Intensif)/Manual (Manuel)/Edge (Obstacle) à l’aide des boutons ( ) puis ( ). - Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer. ✽ Si vous appuyez sur le bouton ( ) sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto. Arrêt - Pour arrêter, appuyez sur le bouton ( ) de la télécommande ou de l’unité principale. - Lorsque le nettoyage s’interrompt, le robot aspirateur s’arrête.

Utilisation des boutons de l’unité principale

Fonctionnement de l’aspirateur _27

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR RECHARGE Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging. ■

orsque le robot aspirateur est en cours de fonctionnement,

L appuyez sur le bouton ( ) pour annuler l’opération puis sur le bouton Recharging.

1. Appuyez sur le bouton Recharging.

- Le symbole ( ) de l’unité principale s’allume et le robot aspirateur se dirige vers le chargeur. 2. Pour interrompre le robot aspirateur alors qu’il se ). dirige vers le chargeur, appuyez sur le bouton ( 3. Pour tester la fonction de chargement automatique, appuyez sur le bouton Recharging lorsque le robot aspirateur se trouve à moins de 1,5m du chargeur. Utilisation de la télécommande Dépannage au cas où le robot aspirateur ne retourne pas sur le chargeur ● Vérifiez l’installation du chargeur - Si le chargeur, de là où il est installé, ne parvient pas à guider le robot aspirateur jusqu’à lui. - Si le chargeur se situe à plus de 5 m du robot aspirateur. - Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur. ● Vous devez charger manuellement le robot aspirateur dans les situations suivantes : - Si le chargeur est installé dans un endroit inaccessible. - Si la batterie est entièrement déchargée. - Si le robot aspirateur est coincé par un obstacle (un meuble par ex.). - Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pièce où est installé le chargeur. (Le seuil de porte doit être d’environ 1 cm de hauteur maximum.)

28_ Fonctionnement de l’aspirateur

Utilisation des boutons de l’unité principale

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE AUTOMATIQUE

i le nettoyage démarre alors que le robot aspirateur se situe sur

S la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu’il se déplace.

i le niveau de la batterie devient faible en cours de nettoyage,

S le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

03 Fonctionnement de l’aspirateur

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé.

Bouton de l’unité principale Bouton de la télécommande Action correspondante

2 Permet d’annuler le mode.

En cours de nettoyage

À propos de la fonction de reprise du nettoyage

● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée.

● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.

Lorsque le nettoyage est terminé

Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

Fonctionnement de l’aspirateur _29

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE LOCALISÉ Vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits par exemple. éplacez le robot aspirateur là où vous souhaitez effectuer un D nettoyage localisé.

Bouton de l’unité principale Bouton de la télécommande Action correspondante

En cours de nettoyage

- En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5m x 1,5m. - Une fois le nettoyage terminé, le robot aspirateur affiche les messages « End », « Stop » et « Stand by ».

REMARQUE Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage localisé n’est pas disponible.

Lorsque le nettoyage est terminé

30_ Fonctionnement de l’aspirateur

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE INTENSIF

i le nettoyage démarre alors que le robot aspirateur se situe sur

S la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu’il se déplace.

i le niveau de la batterie devient faible en cours de nettoyage,

S le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

03 Fonctionnement de l’aspirateur

Le robot aspirateur se déplace automatiquement et nettoie jusqu’à ce que la batterie soit épuisée et que le dernier carré de l’indicateur du niveau de la batterie clignote.

Bouton de l’unité principale Bouton de la télécommande Action correspondante

En cours de nettoyage

À propos de la fonction de reprise du nettoyage

● Si le robot aspirateur considère que le nettoyage est terminé, il ne le reprend pas.

● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas).

Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

Fonctionnement de l’aspirateur _31

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE MANUEL Vous pouvez déplacer le robot aspirateur pour nettoyer une zone précise directement à l’aide de la télécommande. ■

éplacez le robot aspirateur là où vous souhaitez effectuer

D un nettoyage manuel.

ous pouvez nettoyer manuellement à l’aide de la

V télécommande uniquement.

Bouton de l’unité principale Remote control button Action correspondante

2 Permet d’annuler le mode.

En cours de nettoyage

● Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage manuel n’est pas disponible.

ATTENTION En mode de nettoyage manuel, vous pouvez déplacer l’appareil dans des zones comportant des barrières ou présentant un risque de chute

(escaliers, etc.) à l’aide de la télécommande.

32_ Fonctionnement de l’aspirateur

Boutons directionnels

(haut, gauche, droite) La direction «bas» n’est pas disponible.

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR NETTOYAGE Obstacle

03 Fonctionnement de l’aspirateur

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le choc (le capteur antichoc contribue également à réduire l’impact). L’appareil permet un nettoyage des angles le plus efficace possible (Ce robot aspirateur est un nettoyeur tactile qui évite les obstacles).

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu’à ce que le nettoyage soit terminé. ■ Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu’il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu’il se déplace. ■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l’unité principale Bouton de la télécommande Action correspondante

2 Permet d’annuler le mode.

En cours de nettoyage

À propos de la fonction de reprise du nettoyage

● Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n’est pas effectuée.

● Si vous déplacez le robot aspirateur alors qu’il est en train d’être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.

Ne déplacez pas le robot aspirateur et n’appuyez sur aucun bouton lorsqu’il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.

Lorsque le nettoyage est terminé

Fonctionnement de l’aspirateur _33

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR Decrease

Increase PROGRAMMATION DE L’HEURE DE NETTOYAGE Vous pouvez programmer le robot aspirateur pour 3time qu’il commence le nettoyage à une heure précise. ■

Le nettoyage programmé n’est possible que si le robot station de recharge.Decrease

Increase Decreaseest installé Increase aspirateur sur la

Bouton de l’unité principale Bouton de la télécommande

Action correspondante

1 Permet d’entrer en

Decrease mode de nettoyage programmé et de valider l'heure configurée.

Il est 7h. Le début du nettoyage est prévu à : 9h30. Increase

2 Permet de commencer les réglages.

3 Permet de régler l’heure.

4 Permet de valider l’heure.

5 Permet de régler les minutes.

6 Permet de terminer les réglages.

Permet d’annuler les réglages.

Le symbole s’éteint.

REMARQUE Pendant les réglages, si vous appuyez sur le bouton (

Daily, le mode de nettoyage programmé est annulé.

34_ Fonctionnement de l’aspirateur

) à la place du bouton Delay/

Fonctionnement de l’aspirateur

UTILISATION DU ROBOT ASPIRATEUR RÉGLAGE DU NETTOYAGE QUOTIDIEN Vous pouvez programmer le robot aspirateur pour qu’il commence le nettoyage tous les jours à une heure définie. e nettoyage quotidien n’est possible que si le robot L Decrease Increase Decrease aspirateur est installé sur la station de recharge.

Bouton de l’unité principale Bouton de la télécommande

Il est 7h. Le début du nettoyage est prévu à : 9h30. Increase

Action correspondante

1 Permet d’entrer en

Decrease mode de nettoyage quotidien et de valider l'heure configurée. 2 Permet de commencer les réglages.

3 Permet de régler l’heure.

4 Permet de valider l’heure.

5 Permet de régler les minutes.

6 Permet de terminer les réglages.

Permet d’annuler les réglages.

Le symbole s’éteint.

Fonctionnement de l’aspirateur _35

03 Fonctionnement de l’aspirateur

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR VEUILLEZ SUIVRE LES MÉTHODES DE NETTOYAGE ET D’ENTRETIEN SPÉCIFIÉES i le bouton de mise sous tension est endommagé, S contactez un technicien de maintenance afin d’éviter tout accident. ■ N’utilisez aucun système ni appareil mécanique non installé par le fabricant qui puisse accélérer l’altération du robot aspirateur. ■

teignez toujours le bouton de

É mise sous tension situé sous l’unité principale avant de la nettoyer. Le robot aspirateur pourrait se mettre en marche accidentellement et entraîner des blessures.

NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer.

e vaporisez jamais d’eau, de diluant, de benzène, etc.

N directement sur l’unité principale du robot aspirateur.

ssuyez délicatement la lentille du

E capteur ou la caméra à l’aide d’un chiffon doux.

Lentille du capteur frontal

Lentille du capteur frontal et caméra

36_ Entretien des outils et du filtre

Lentille du capteur d’escarpement

Lentille du capteur arrière

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR MÉTHODE POUR VIDER RAPIDEMENT L’APPAREIL ■

ous pouvez facilement vider le réservoir de poussière à

V l’aide d’un aspirateur traditionnel, sans avoir à l’enlever.

2. Insérez le tube de l’aspirateur dans l’ouverture du réservoir de poussière pour y aspirer directement les saletés.

NETTOYAGE DU réservoir DE POUSSIÈRE ET DU FILTRE Videz le réservoir de poussière avant de le nettoyer. u moment de retirer le réservoir de poussière, prenez

A garde de ne pas renverser la poussière qui s’y trouve. ■ Videz le réservoir de poussière dans les cas suivants : 1. Lorsque le réservoir de poussière est plein. 2. Si la puissance d’aspiration diminue soudainement. 3. Si le bruit augmente soudainement. ■

1. A ppuyez sur bouton d’éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l’enlever.

2. R etirez le capot du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l’illustration.

éparez le filtre du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l’illustration.

Entretien des outils et du filtre _37

04 Entretien des outils et du filtre

1. Ouvrez le couvercle du réservoir de poussière.

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR 4. É liminez la poussière accumulée sur le filtre et sur le réservoir de poussière. ✽ Vous pouvez les laver à l’eau.

5. Replacez le filtre dans le réservoir de poussière.

- Assurez-vous que la surface quadrillée du filtre est dirigée vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

6. R efermez le capot du réservoir de poussière et replacez ce dernier dans l’unité principale.

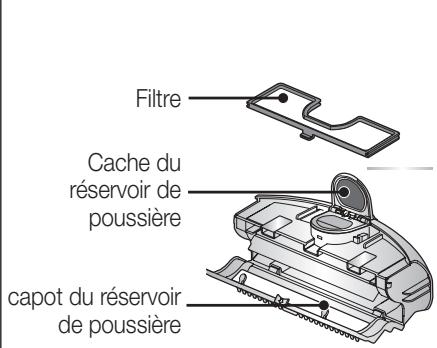

[Structure du réservoir de poussière]

Bouton d’éjection du collecteur de poussière

Ouverture du réservoir de poussière

Cache du réservoir de poussière capot du réservoir de poussière

38_ Entretien des outils et du filtre

Collecteur de poussière

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR NETTOYAGE DE LA BROSSE PRINCIPALE Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. brosse principale, sinon la poussière risque de s’en échapper.

1. R etirez le réservoir de poussière en appuyant sur le bouton d’éjection (PUSH).

2. A près avoir vérifié qu’aucun corps étranger n’est présent, appuyez sur le crochet fixant le cache de la brosse pour l’enlever.

3. Séparez la brosse principale de l’unité.

4. R etirez tout corps étranger tel que des cheveux ou des bouts de ficelle enroulés autour de la brosse principale

à l’aide de la brosse de nettoyage ou de votre aspirateur traditionnel.

5. U ne fois la brosse principale nettoyée, fixez-la en commençant par le côté bouton de mise sous tension, puis fixez l’autre extrémité de la brosse de la même manière.

Entretien des outils et du filtre _39

04 Entretien des outils et du filtre

●R etirez le réservoir de poussière avant de nettoyer la

ATTENTION Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR 6. A près avoir inséré les 3 languettes situées sur la partie supérieure du cache, appuyez sur l’autre extrémité jusqu’à entendre un petit « clic ».

●A fin d’éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cureATTENTION

●S i vous ne parvenez pas à retirer les corps étrangers, contactez le centre

d’assistance clientèle.

●L a brosse principale nettoie la poussière sur le sol ; il est donc fréquent que

des bouts de ficelle ou des cheveux s’enroulent autour. Vérifiez et nettoyez-la régulièrement.

40_ Entretien des outils et du filtre

4. S i des cheveux ou des bouts de ficelle sont coincés entre l’unité principale et la brosse rotative latérale, dévissez la brosse à l’aide d’un tournevis cruciforme et retirez-la.

A vant de remonter la brosse, vérifiez les repères « L » de la brosse et de l’unité principale. (La lettre « R » est gravée sur le côté droit de la brosse rotative.)

REMARQUE L La brosse rotative latérale attrape facilement les cheveux et autres corps étrangers ; veillez donc à la nettoyer régulièrement.

L’accumulation des corps étrangers sur la brosse rotative latérale risque de l’endommager.

Entretien des outils et du filtre _41

Entretien des outils et du filtre

NETTOYAGE DU ROBOT ASPIRATEUR NETTOYAGE DE LA ROUE D’ENTRAÎNEMENT Vous devez éteindre le bouton de mise sous tension situé sous l’unité principale avant de la nettoyer. ■

i le robot aspirateur se met soudainement à zigzaguer,

S cela peut être dû à un corps étranger qui bloque la roue d’entraînement.

1. P our nettoyer la roue d’entraînement, placez un chiffon doux sur le sol et retournez doucement l’unité principale.

érifiez la présence de corps étrangers et retirezles à l’aide d’un bâton ou d’une paire de pinces aux bouts arrondis si nécessaire.

42_ Entretien des outils et du filtre

• Le réservoir de poussière est-il

• Remettez le réservoir de en place? poussière en place.

• Le bouton de mise sous tension • Allumez le bouton de mise sous est-il activé? tension. • Le mode de nettoyage ( ) est-il • Appuyez sur le bouton ( ). allumé sur le panneau d’affichage? (Pour le désactiver, maintenez appuyé le bouton ( ) pendant 3 secondes minimum.) • Le dernier carré de l’indicateur du • Soulevez le robot aspirateur et

Le robot aspirateur s’arrête en cours de nettoyage.

La puissance d’aspiration est faible lors du nettoyage.

niveau de la batterie clignote-t-il placez-le sur le chargeur pour le et le message « LO » est-il affiché recharger. sur le panneau d’affichage?

• Le robot aspirateur ne fonctionne • Remplacez les piles de la pas si les piles de la télécommande. (type AAA) télécommande sont épuisées. • Le dernier carré de l’indicateur du • Soulevez le robot aspirateur et niveau de la batterie clignote-t-il placez-le sur le chargeur pour le et le message « LO » est-il affiché recharger. sur le panneau d’affichage? • Le robot aspirateur est-il coincé • Éteignez du bouton de mise dans des câbles traînant sur le sol? sous tension et enlevez les câbles. • Le robot aspirateur est-il coincé • Éteignez du bouton de mise au niveau d’un trou? sous tension et déplacez le robot -L a roue d’entraînement ne aspirateur vers un autre endroit à touche plus le sol. nettoyer. • Y a-t-il un petit bout de tissu • Éteignez du bouton de mise (chiffon) enroulé autour de la roue sous tension et enlevez le bout d’entraînement? de tissu. • Le robot aspirateur est-il coincé • Éteignez du bouton de mise sous au niveau du seuil de porte? tension et déplacez le robot aspirateur vers un autre endroit à nettoyer. • Vérifiez si le réservoir de • Arrêtez le robot aspirateur et poussière n’est pas plein. videz le réservoir de poussière. • Vérifiez si l’orifice d’aspiration • Éteignez du bouton de mise n’est pas obstrué par un corps sous tension et retirez le corps étranger. étranger obstruant l’orifice d’aspiration. • Vérifiez si le filtre n’est • Nettoyez soigneusement le filtre. pas bouché.

Le robot aspirateur ne fonctionne pas du tout.

• Vérifiez si la prise du chargeur

Le robot aspirateur ne parvient pas

à localiser le chargeur.

Le robot aspirateur franchit le module VIRTUAL GUARD.

est correctement branchée sur la prise murale.

• Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vous devez les retirer. • Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l’aide d’un chiffon sec. • Le module VIRTUAL GUARD est- • Déplacez le module VIRTUAL il installé près du chargeur ? GUARD de manière à ce que le robot aspirateur puisse venir se recharger automatiquement. • Le capteur de détection de • Tournez le module VIRTUAL distance du module VIRTUAL GUARD dans une autre direction GUARD fait-il face au chargeur ? ou placez-le à une distance appropriée. • Les piles du module VIRTUAL • Changez les piles. GUARD sont-elles vides ? (piles alcalines type D (LR20))

est-il réglé en mode Guard (porte virtuelle) ?

• Réglez le module VIRTUAL GUARD sur le mode Fence (mur virtuel).

• Le témoin de mode est-il éteint ? • Vérifiez que le module VIRTUAL GUARD n’est pas éteint puis réglez-le sur le mode souhaité.

• Utilisez-vous des piles sèches de • Remplacez les piles par des piles manganèse ? alcalines neuves. (2 piles alcalines type D (LR20))

Le temps d’utilisation des piles du module

VIRTUAL GUARD est trop court. • Le robot aspirateur a-t-il été Sur le panneau d’affichage, un séparé de force du chargeur ou compte à rebours subi une pression lors de la commence recharge ? en partant de 30.

• Si le robot aspirateur est séparé

du chargeur ou subi une pression lors de la recharge, il retourne automatiquement sur le chargeur pour se recharger après un compte à rebours de

CODES D’ERREUR : DÉPANNAGE CAUSE

CODE D’ERREUR SOLUTION

• Le robot aspirateur est coincé, • Éteignez du bouton de mise sous tension

entravé par quelque chose.

• Un corps étranger (ficelle,

papier, jouet, etc.) est coincé dans la brosse principale.

• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d’entraînement gauche. • Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d’entraînement droite. • Vérifiez le capteur antichoc. • Un corps étranger (poussière,

saleté, etc.) se trouve sur la fenêtre du capteur d’obstacles.

• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d’escarpement. • Réservoir de poussière non inséré. • Un corps étranger (ficelle, tissu, etc.) est coincé dans la brosse rotative latérale.

situé sous le robot et déplacez le robot.

• Éteignez du bouton de mise sous tension

situé sous le robot et retirez le corps

étranger coincé dans la brosse principale. Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement gauche. Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la roue d’entraînement droite. Tirez légèrement sur le pare-choc vers l’extérieur. Éteignez du bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrière du capteur à l’aide d’un chiffon doux. Éteignez du bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d’escarpement à l’aide d’un chiffon doux. Insérez le collecteur de poussière jusqu’à entendre un petit « clic ». Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coincé dans la brosse rotative latérale.

✽S i vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code d’erreur est effacé.

Caractéristiques techniques du produit

(longueur) 355 mm (largeur)

Chargeur (Station de recharge)

46_ Caractéristiques techniques du produit

Caractéristiques techniques du produit

CLASSIFICATION Caractéristiques

AC 220-240V,~ 50-60Hz

Consommation électrique de charge

Consommation électrique de l’unité principale

40 W Caractéristiques de la batterie

14,4 V / 2000 mA Capacité du réservoir de poussière

Caractéristiques de nettoyage

50 W Mode de nettoyage

Recharge automatique/ manuelle

Auto (automatique), Spot (localisé), Max (intensif), Manual (manuel), Obstacle(Edge), Programmation de l’heure de(Scheduled), Réglage du(Setting daily) nettoyage quotidien

Méthode de nettoyage

Reconnaissance de la forme du plafond

Type de boutons de l’unité principale

Caractéristiques techniques du produit _47

06 Caractéristiques techniques du produit

Caractéristiques mécaniques

Cet appareil est garanti pendant un an (à partir de la date d’achat) pour les pièces ainsi que la main d’oeuvre et cela dans toute la France métropolitaine. Pour bénéficier de la garantie constructeur, nous vous recommandons de conserver votre facture d’achat avec ce mode d’emploi. Vous devez présenter l’ensemble en cas de panne ou de dysfonctionnement de votre appareil pour bénéficier de la garantie. (La facture d’achat fait office de bon de garantie) Veuillez noter le numéro de série de votre appareil ainsi que la date d’achat dans l’espace ci-dessous prévu à cet effet.

Référence du modèle : - - - - - - - - - - - - - Numéro de série : - - - - - - - - - - - - - - - - - Date d’achat : - - - - - - - - - - - - - - - - - - - - Revendeur : - - - - - - - - - - - - - - - - - - - - - -

56, Quai de Dion Bouton

92806 PUTEAUX CEDEX Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

Vous pouvez également vous connectez à notre site internet

http://www.samsung.com

Cet aspirateur a été approuvé selon les directives suivantes :

Directive EMC : 2004/108/EEC Directive de sécurité sur la basse tension : 2006/95/EC SR8850

2. Batterijniveau-indicator

• Knippert de batterijniveau-
