Merk	Samsung
Model	POWERBOT VR7000M
Producttype	Robotstofzuiger

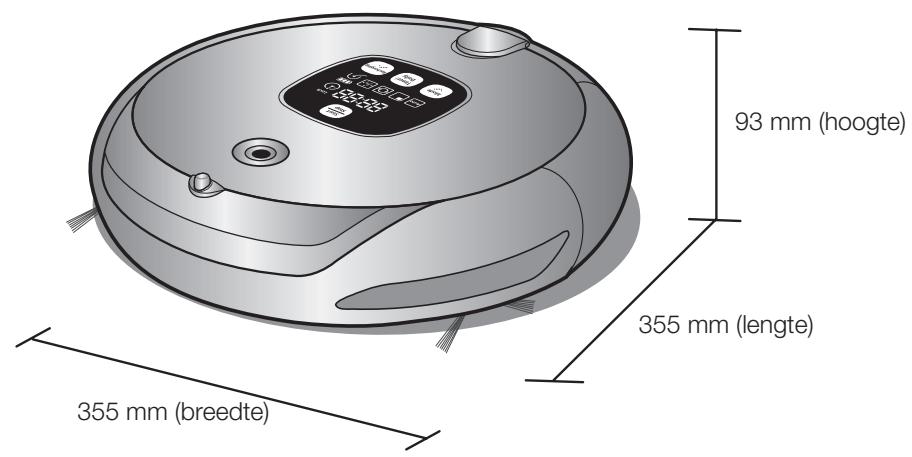

Afmetingen (diameter x hoogte)	355 mm x 93 mm
Gewicht	4,0 kg
Voeding	AC 220-240V, 50-60 Hz
Stroomverbruik (opladen)	50 W
Stroomverbruik (hoofdeenheid)	40 W
Batterijtype	Ni-MH 14,4 V / 2000 mAh
Oplaadtijd	Ongeveer 120 minuten
Autonomie	Ongeveer 90 minuten
Capaciteit stofreservoir	Ongeveer 0,6 L
Reinigingsstanden	Auto (automatisch), Spot (gelokaliseerd), Max (intensief), Handmatig, Edge (obstakel)
Programmering	Timer, dagelijkse reiniging
Navigatiesysteem	Herkenning van de plafondvorm
Veiligheidssensoren	Anti-botsing (7 sensoren), anti-val (3 sensoren), til-sensor
Inclusief accessoires	Afstandsbediening, oplaadstation, Virtual Guard-module, vervangende borstels, vervangend filter, reinigingsborstel
Onderhoud	Regelmatige reiniging van reservoir, filters, hoofd- en zijborstels, wielen, sensoren
Repareerbaarheid	Vervangbare batterij (referentie: AA Ni-MH, UNION SUPPO HPY, x12); neem contact op met Samsung klantenservice
Garantie	1 jaar (onderdelen en arbeid)

Veelgestelde vragen - POWERBOT VR7000M SAMSUNG

Hoe start ik de reiniging met de POWERBOT VR7000M?

Druk op de Start/Stop-knop op het hoofdapparaat of de afstandsbediening. Selecteer eerst een reinigingsmodus (Auto, Spot, Max, Handmatig of Edge) met de modusknop en druk vervolgens op Start. Als u direct op Start drukt, wordt de modus Auto standaard geactiveerd.

Hoe laad ik de robotstofzuiger op?

De robot laadt automatisch op wanneer de batterij bijna leeg is: hij keert terug naar het oplaadstation. U kunt ook op de Oplaad-knop op de afstandsbediening drukken om hem terug te sturen. Zorg ervoor dat het station is aangesloten en dat de contactpunten schoon zijn.

Wat moet ik doen als de robotstofzuiger niet naar het oplaadstation kan terugkeren?

Controleer of het oplaadstation is aangesloten, of er geen obstakels binnen 1 m ervoor en 50 cm aan de zijkanten zijn, of de oplaadpennen schoon zijn, en of de Virtual Guard-module niet te dichtbij of verkeerd is gericht. Als de batterij volledig leeg is, plaats de robot dan handmatig op het oplaadstation.

Hoe leeg ik het stofreservoir?

Druk op de PUSH-knop van het reservoir en trek het eruit. Open het deksel, verwijder het filter, leeg het stof, reinig vervolgens het filter en reservoir indien nodig met water. Plaats het filter terug (gerasterde zijde naar boven) en plaats het reservoir terug tot u een klik hoort.

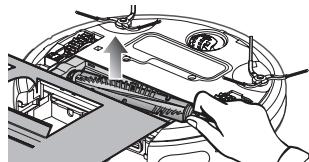

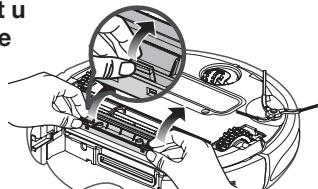

Hoe reinig ik de hoofdborstel?

Schakel de aan/uit-knop onder het apparaat uit. Verwijder het stofreservoir. Maak de borstelkap los, til de hoofdborstel op en verwijder opgewonden haren of draden met de meegeleverde reinigingsborstel of een stofzuiger. Plaats terug door eerst de kant van de aan/uit-knop in te steken en bevestig vervolgens de kap.

Hoe gebruik ik de Virtual Guard-module?

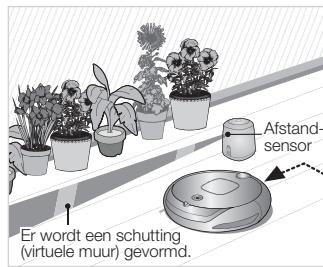

De Virtual Guard-module kan werken in de modus Fence (virtuele muur, rood lampje) of Guard (virtuele deur, groen lampje). Selecteer de modus met de knop Modus/Aan. Stel de barrièreafstand (1-4 m) in met de afstandsbedieningsknop. Plaats de module voor het te beschermen gebied, op minstens 30 cm van de deur en richt de sensor naar het gebied.

Wat zijn veelvoorkomende foutcodes en hoe los ik ze op?

De foutcodes worden weergegeven op het paneel. Bijvoorbeeld: C01 (voorwerp vast in hoofdborstel), C02/C03 (voorwerp in linker/rechterwiel), C06 (obstakelsensor vuil), C08 (reservoir niet geplaatst). Schakel de robot uit, verwijder vreemde voorwerpen of reinig de sensoren en start opnieuw.

Hoe programmeer ik een dagelijkse reiniging?

Stel eerst de tijd in met de afstandsbediening (knop Timer/Daily). Om de dagelijkse reiniging te programmeren, drukt u twee keer op deze knop, stelt u de uren en minuten in met de pijltjes en bevestigt u. Het symbool Daily gaat branden. Zorg ervoor dat de robot op het oplaadstation staat.

Wat moet ik doen als de robotstofzuiger niet in een rechte lijn beweegt?

Dit kan komen door een vreemd voorwerp dat vastzit in een aandrijfwiel. Schakel de robot uit, draai hem voorzichtig om en verwijder haren of draden met een pincet. Controleer ook of de obstakel- en valsensoren schoon zijn.

Wat is de levensduur van de batterij en hoe vervang ik deze?

De Ni-MH-batterij gaat ongeveer 90 minuten mee per lading. Na verloop van tijd neemt de autonomie af. De batterij is vervangbaar: referentie AA Ni-MH, UNION SUPPO, model HPY, x12. Neem contact op met de klantenservice van Samsung voor vervanging. Probeer niet zelf te vervangen zonder hulp.

GEBRUIKSAANWIJZING POWERBOT VR7000M SAMSUNG

Date d'achat : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Revendeur : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

CET APPAREIL EST DISTRIBUTÉ PAR :

SAMSUNG

56, Quai de Dion Bouton
92806 PUTEAUX CEDEX

• Lees deze instructies zorgvuldig door voordat u het apparaat in gebruik neemt.
• Alleen voor gebruik binnenshuis.

Nederlandsls

imagine the possibilities

Hartelijk voor uw aankoop van een Samsung product.

Registreer uw product op

www.samsung.com/register en win!

VEILIGHEIDSINFORMATIE

• Voordat u het apparaat gebruikt, dient u deze handleiding zorgvuldig door te lezen. Bewaar de handleiding ter referentie.

• Omdat deze gebruiksinstructies gelden voor meerdere modellen,:kunnen de eigenschappen van uw stofzuiger verschillen van de beschrijving in deze handleiding.

WAARSCHUWINGSSYMBOLEN IN DEZE GEBRUKSAANWIJZING

WAARSCHUING	Geeft aan dat er risico op ernstig of dodelijk letsel bestaat.
LET OP	Geeft aan dat er risico op lichamelijk letsel of materiële schade bestaat.

OVERIGE SYMBOLEN IN DEZE GEBRUKSAANWIJZING

OPMERKING

Uitleg van terminologie, om gebruikers te helpen het product op de juiste wijze te gebruiken.

BELANGRIJKE VEILIGHEIDSAANWIJZINGEN

Bij het gebruik van elektrische apparaten要去en onder meer de volgende basisvoorzorgen inRCT Acht worden genomen:

LEES ALLE INSTRUCTIES DOOR ALVORENS U DE ROBOTSTOFZUIGER GAAT GEBRUIKEN.

Haal de stekker uit het stopcontact wanner u het apparaat Niet gebruikt en wanner u er onderhoud aan pleegt.

WAARSCHUWING: houd u aan het volgende om de kans op brand, elektrische schokken en lichamelijk letsel te vermijden:

ALGEMEEN

• Gebruik het apparaat alleen zoals in deze handleiding is aangegeven.
• Gebruik de robotstofzuiger of het oplaadstation Niet als deze op enige wijze zich beschadigd.
• Als de stofzuiger Nietaar behoren werkt, is gevaln, buiten is blijven staan of in het water is gevaln, moet u het apparaat hier een klantenservicecentrum brengen.
• Pak het oplaadstation en de robotstofzuiger Niet met natte handen vast.
• Gebruik het apparaat alleen op droge oppervlakken binnenshuis.
• Dit apparaat is Niet bedoeld voor Personen (waaronder kinderen) met een verminderd fysiek, zintuiglijk of mental vermogen, of met onvoldoende ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen met betrekking tot het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.
• Kinderen dieren onder toezicht te worden gehonden om te voorkomen dat ze met het apparaat gaan spelen.

BATTERIJOPLADER

• Pas de gepolariseerde stekker Niet aan om deze op een nicht-gepolariseerd stopcontact of verlengsnoer te kunnen aansluiten.
• Gebruik het product Niet buiten of op natte oppervlakken.
  Haal de stekker van het oplaadstation uit het stopcontact wanner u dit Niet gebruikt en wanner u er onderhoud aan pleegt.
• Gebruik alleen het oplaadstation dat door de fabrikant is meegeleverd om het apparaat op te laden.
• Gebruik het product Niet wanneer het snoer of de stekker beschadigd is.
• Trek of draag het product Niet aan het snoer, gebruik het snoer Niet als handvat, sluit de deur Niet op of over het snoer—heen en trek het snoer Niet om scherpe hoeken of randen. Houd het snoer uit de buurt van verwarmde oppervlakken.
• Gebruik geen verleungsnoeren of stopcontacten met onvoldoende stroomtransportcapaciteit.
  Trek de stekker Niet aan het snoer uit het stopcontact. Pak de stekker beet en Niet het snoer.
• Vermink of verbrande batterijneniet, aangezien deze bij hoge temperaturen ontploffen.
• Probeer Niet het oplaadstation te openen. Reparaties mogen alleen door een gekwalificeerd klantenservicecentrum worden uitgevoerd.
• Stel het oplaadstation Niet bloot aan hoge temperaturen en zorg dat het oplaadstation ook Niet met enige vloeistof voucht in contact komt.

ROBOTSTOFZUIGER

• Zuig geen harde of scherpe voorwerpen zoals glas, spijkers, schroeven, munteen enzovoorts op.
• Gebruik het apparaat Niet zonder filter. Wanner u onderhoud aan het apparaat pleegt, mag u uw vingers of andere voorwerpen Niet in de ventilatorruimte steken, voor het geval het apparaat per ongeluk worden ingeschakeld.
• Steek geen voorwerpen in openingsen. Gebruik het apparaat Niet als er openingsgeblokkeerd zich; houd openingsen vrij van stof, pluisjes, haren en alles wat de luchtcirculatie kan hinderen.
• Zuig geen giftige stoffen op (chloor, bleekmiddel, ammonia, goatsteenreiniger, enzovoorts).
• Zuig geen zaken op die branden of waar rook vanaf komt zoals sigaretten, lucifers of hate as.
• Zuig geen vloeistoffen zoals benzine op die kuren ontvlammen of ontploffen en gebruik het apparaat Niet op plekken waar deze vloeistoffen aanwezig kuren zijn.
• Gebruik de robotstofzuiiger Niet in een afgesloten ruimte dieGVuld is met dampen van verf op oliebasis,verfverdunner, antimottenmiddelen,ontvlambaar stof of andere explosieve of giftige dampen.
• Bij extreem gebruik en onder extreme temperatuuromstandigheden konnen er lekker in de batterijicellen ontstaan.

Als.Deze vloeistof met de huid in aanraking komt, moet u deze snel met water wassen. Als de vloeistof in de ogen komt, moet u deze onmiddelijk minimaal 10 minutes lang met schoon water spoelen. Zoek medische hulp.

VEILIGHEIDSINFORMATIE

02

PRODUCTKENMERKEN

13

MONTAGE VAN DE STOFZUIGER

15

DE STOFZUIGER GEBRUIKEN

20

HULPMIDDELEN EN FILTER ONDERHOUDEN

36

PROBLEM OPLOSSEN

43

PRODUCTSPECIFICATIE

46

06 Stroomtoevoer
07 Vór het gebruik
10 Tijdens het gebruik
11 Reiniging en onderhoud
13 Productkenmerken

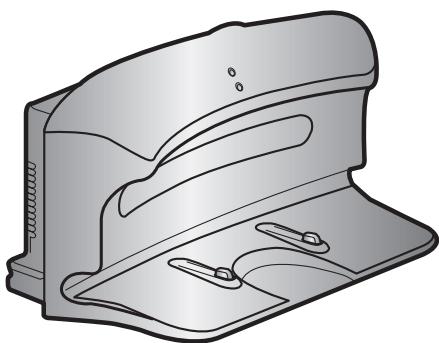

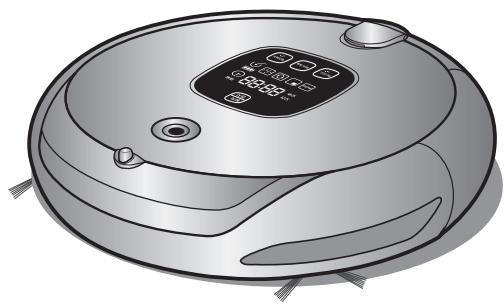

15 Onderdelen

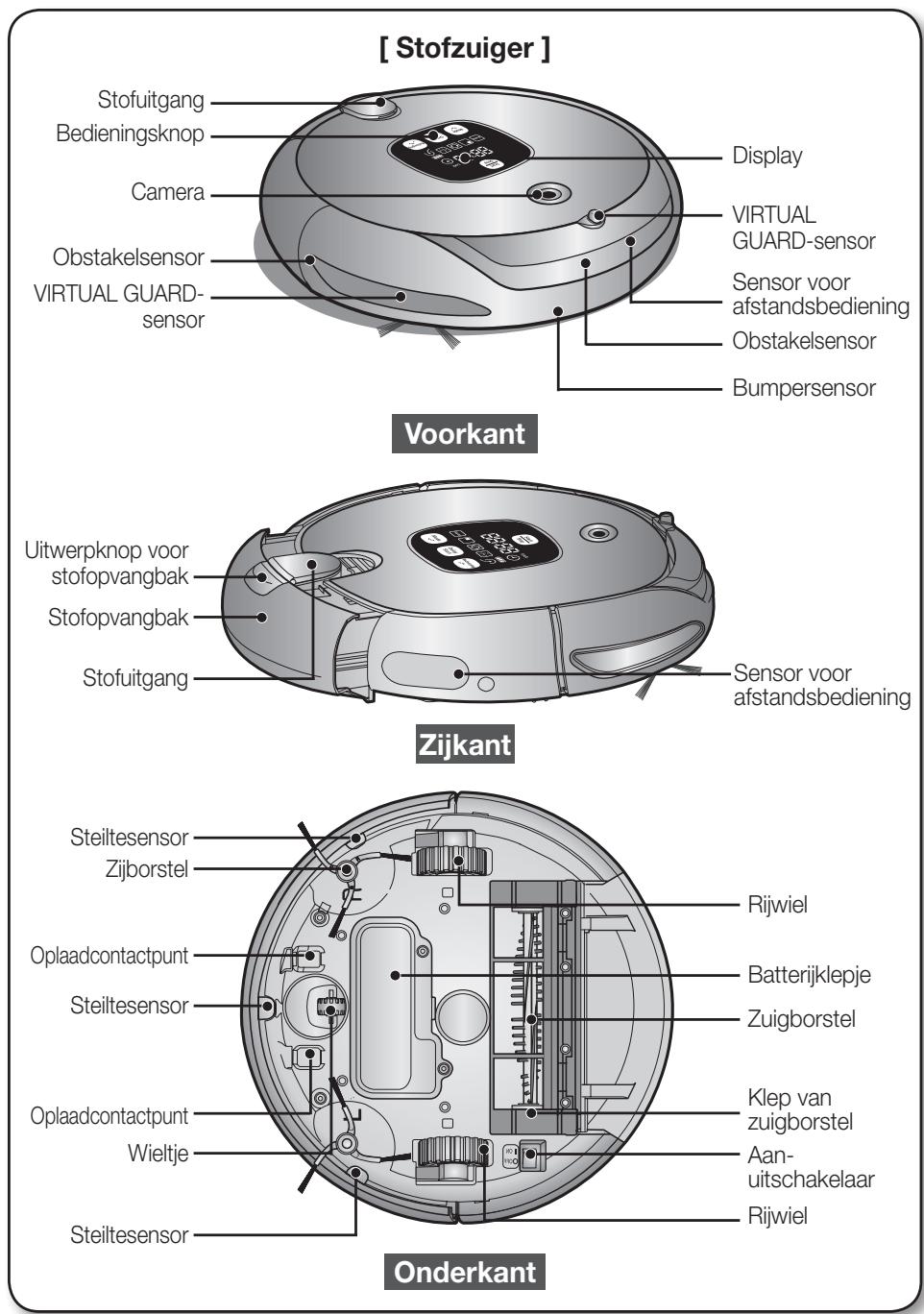

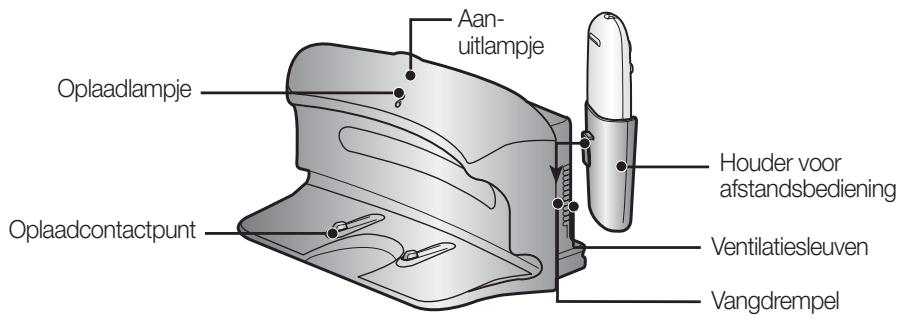

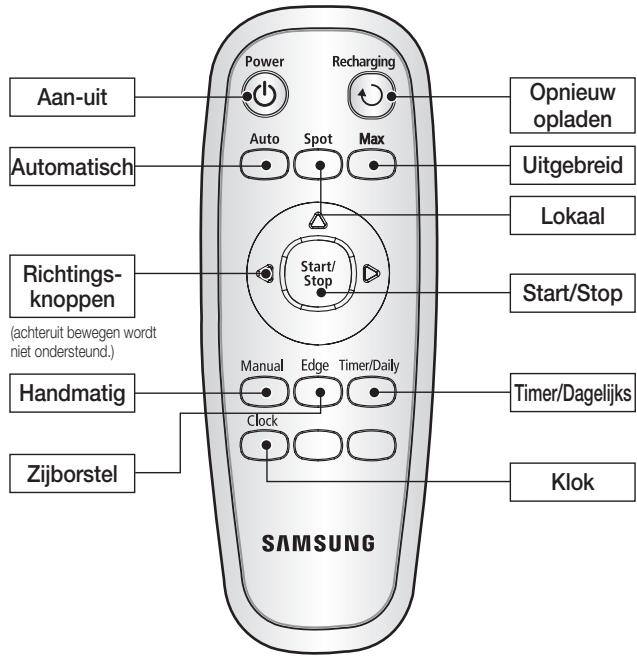

16 Namen van de onderdelen

20 De robotstofzuiger gebruisklaar make
20 Volgorde van installmentie
20 De aan-uitschakelaar gebruiken
21 Het oplaadstation plaatsen

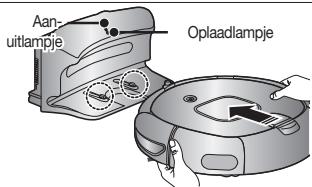

22 Opladen
23 De batterij
24 De tijd instellen

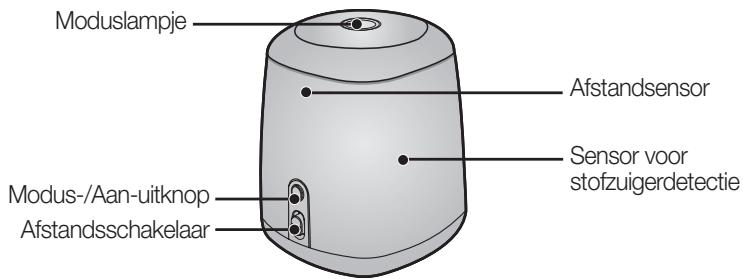

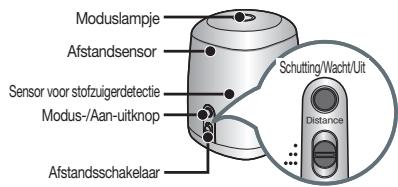

25 De VIRTUAL GUARD plaatsen
27 De robotstofziger gebruiken
27 Reiniging starten/stoppen
28 Opnieuw opladen
29 Automatische reiniging

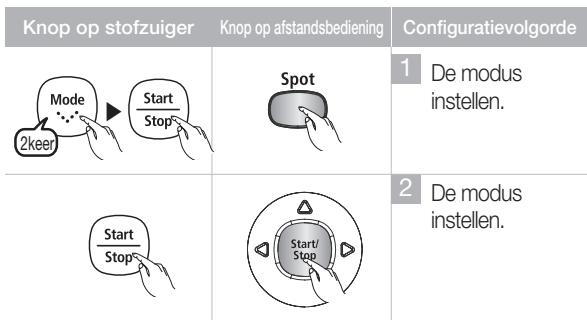

30 Lokale reiniging
31 Uitgebreide reiniging

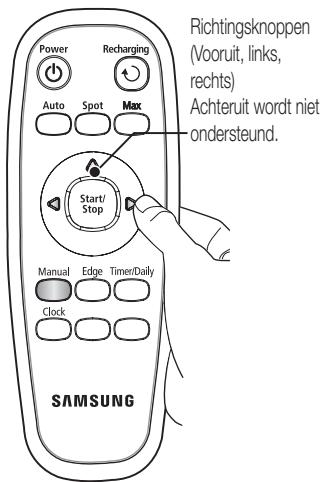

32 Handmatige reiniging
33 Zijborstel reiniging
34 Geplande reingiring
35 Dagelijkse reiniging instellen

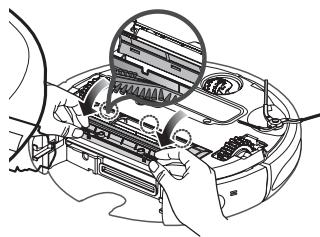

36 De robotstofzuiger reinigen
36 Houd de methoden voor reiniging en onderhoud in gedachten

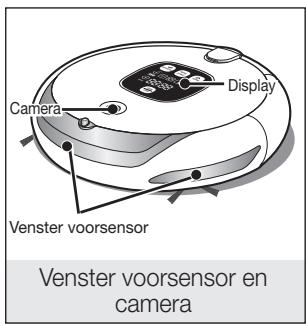

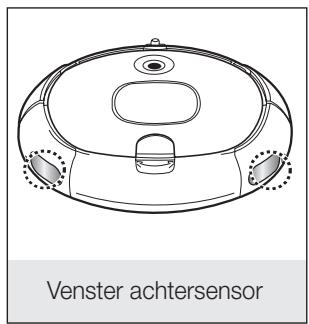

36 Het sensorvenster en de camera reinigen
37 Snel de stofopvangbak legen

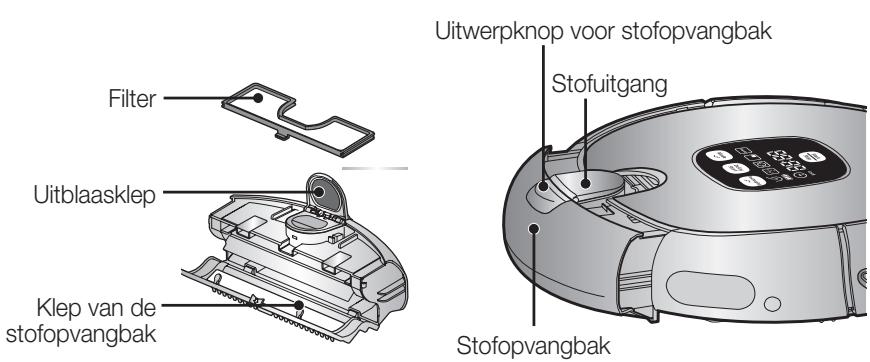

37 De stofopvangbak en het filter reinigen

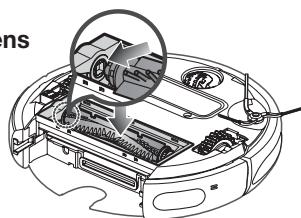

39 De zuigborstel reinigen
41 De draaiende zichborstel voor reiniging van randen reinigen
42 Het rijwiel reinigen

43 Controlelijst voor bellen met de klantenservice
45 Probleemoplossing voor foutcodes

46 Productspecificatie

STROOMTOEVOER

Buig het netsnoer Niet te veel enplaats er geen zware voorwerpen op zodate het kan breken.

• Dit zou tot brand en elektrische schokken können leiden.

Zorg dat u eventueel aanwezig stof en water van de stekker verwijdert.

• Als u dit Niet doet, zou dat tot een storing en elektrische schokken können leiden.

Trek de stekker Niet aan het snoeruit het stopcontact en raak de stekker Niet met natte handen aan.

• Dit zou tot brand en elektrische schokken können leiden.

Steek nicht meerderete stekkers tegelijk in een contactdoos. (Laat het snoer Niet open enbloot op de grond liggen.)

• Dit zou tot brand en elektrische schokken können leiden.

Gebruik geen beschadigd snoer of beschadigde stekker en eveneens geen loszittend stopcontact.

• Dit zou tot brand en elektrische schokken konnen leiden.

BEFORE USE

Alvorens de robotstofzuiger in te schakelen,要去 u zorgen dat de stofopvangbak is geplaatst.

• Als de stofopvangbak Niet is geplaatst, zal de robotstofzuiger Niet werken.

Gebruik de robotstofzuiiger nooit op locaties met brandbaar materiaal, zoals:

• Locaties met kaarsen of bureaulampen op de vloer.
• Locaties met onbewaatkt vuur (vlammen of gloeijeke kolen).
• Locaties met benzine, gedestilleerde alcohol, thinner, asbakken met brandende sigaretten, enzovoorts.

De robotstofzuiger is alleen bedoeld voor huishoudelijk gebruik. Gebruik het apparaat Niet op de volgende locaties.

• Zolders, kelders, magazijnen, industrielle gebouwen,除去 kamers op afstand van het hoofdegebouw, locaties die bloatstaan aan nattigheid of vocht, Zoals badkamers en wasruimten, en smalle en hoge locaties zoals tafels en planken. Bij gebruik op deze locaties kan er ernstige schade ontstaan (abnormale werkung en defecten).

• Als een deur gesloten is, zal de robotstofzuiger die kamer nicht{kennen binnenkomen.
• Zorg erECHTER voor dat u de deuren van de hoofdingang, maar de tuin, de badkamer en eventuele ruimten waar de robotstofzuiger maar een lager gedeelte kan vallen, gesloten houdt.

Bij kleden met lange kwastjes vouwt u de kwastjes onder het kleed.

• Wanner u de kwastjes Niet onder het kleed vouwt, kan dit voor schade aan zowel het kleed als het apparaat zorgen, doordat de kwastjes in het rijwiel of de zuigborstel verstrikt raken.

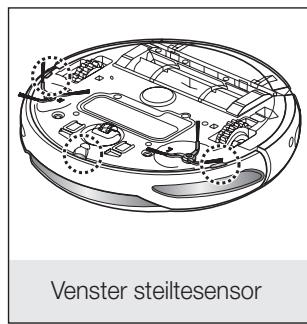

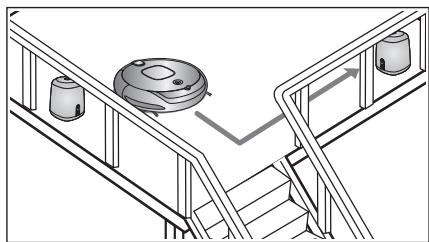

Wanneer de steiltesensor verruild raakt, kan de robotstofzuiger van de trap of een andere verhoging vallen.

Mensen konnen hierdoor lichamelijk letsel oplopen en het apparaat kan zwaar beschadigen. Om dit gevaar te voorkomen kunt u voor gevaarlijke gedeelten de VIRTUAL GUARD (Schuttingmodus)plaatsen. Reinig het sensorvenster om te voorkomen dat de input van de camera tot verkeerde opdrachten leidt.

VOOR HET GEBRUIK

Verwijder van tevorenkleine en breekbare voorwerpen uit het te reinigen gebied.

• Haal objecten weg voordat de reiniging begint.
• Zorg dat u breekbare zaken zoals porselein, glas, bloempotten enzovoorts weghaalt.
• De robotstofzuiger herkent geen munten, ringen of andere waardevolle voorwerpen zoals sieraden en juwelen.

Haal verspreide objecten op de vloer weg voordat de reiniging begint.

• De robotstofzuiiger kan obstakels op 5 cm afstand herkennen.
• Badhanddoeken, kleedjes voor de badkamer, fonteintjes, drempels en de bijkeuken, stroomsnoeren, tafelkleedjes en broekriemen hunnen in het rijwiel en de zuigborstel verstrikt raken. Hierdoor zouden voorwerpen van de tafel hunnen vallen.

Informeer alle gezinsleden en andere relevante personen voorafgaand aan het reinigen of bij gebruik van de geplande reinigingsmodus dat ze voorzichtig moeten zijn.

• De robotstofzuiger kan wegen kinderen opbotsen waardoorDEXE kunnenkommen te vallen.

Zorg dat kinderen nicht op de robotstofzuiger stappen of erop gaan zitten.

• Kinderen können dan vallen en zich bezeren en het product kan ernstig beschadigen.

Wonneer een kind of huisdier alleen worden gelaten, moet u ervoor zorgen dat de aan-uitschakelaar van de robotstofzuiger in de uitstand staat.

• De robotstofzuiger zou hun aandacht konnen trekken.
• Als er vingers, voetjes, poten, kleding of haar in het draaiende wilj of de borstel vastraken, kan dit tot letsel leiden.
• Als een kind of huisdier zich in de weg van de robotstofzuiger bevindt, kan dit als obstakte worden herkend en worden dat gebied möglichnest发展格局.
• Wanner de aan-uitschakelaar in de uitstand staat, is de stroomtoevoer afgesneden en+zijn alle functies uitgeschakeld.

Bij hetplaatsen van het oplaadstation moet u ervoor zorgen dat het netsnoer Niet open enbloot op de vloer ligt.

• Wanner de robotstofzuiger automatisch gaat opladen of langs het oplaadstation komt, kan dieze het netsnoer meeslepen.

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Hoewel de robotstofzuiger een automatische oplaadfunctie heeft, kan de batterij Niet automatisch worden opgeladen als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten.

Veiligheidsinformationie

VOOR HET GEBRUIK

Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

• Als het oplaadstation in een hoek is geplaatst, kan dit extra bewegingen vereisen en het automatische oplaadproces möglichk verstoren.

Als er zich objecten voor het oplaadstation bevinden, können deze verhinderen dat de robotstofzuiger zich automatisch LAST OPLaden.

Zorg dat het gebied leeg is.

Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

Veroorzaak geen kortsluiting bij de oplaadcontactpunter met metalen voorwerpen zoals haak- en breinaalden, schroevendraaiers, enzovoorts.

• Hierdoor kan het oplaadstation ernstig beschaden.

Zorg dat het oplaadstation vrij is van sporen van vloeistoffen.

Zorg dat de robotstofzuiger Niet over vloeistoffen zoals water, olie en plasjes van huisdieren hebeweegt of.Deze opzuiigt.

• Hierdoor kan het apparaat ernstig hunnen beschadigen.
• Vloeistoffen zonden zich via de wielen können verspreiden en tot verontreiniging leiden.

Gebruik het oplaadstation Niet voor andere doeleinden.

• Hierdoor kan het oplaadstation ernstig{kunnen beschadigen of brandveroorzaken.

TIJDENS HET GEBRUK

De robotstofzuiger mag nicht opDICke vloerkleden worden gebrukt.

• Dit zou tot problemen met de robotstofzuiger können leiden.
• Het vloerkleed zou hierdoor können beschaden.

Gebruik de robotstofzuiger nicht op een tafel of een andere hoge locatie.

• Als het apparaat per ongeluk valt, zou het ernstig hunnen beschadigen.

De robotstofzuiger kanijdens het zuigen gegen meubels zoals stoelpoten, tafelpoten, dun en lang meubilair en dergelijk opbotsen.

• Voor snellere prestaties zet u stoelen boven op de tafel.

Plaats geen voorwerpen boven op de robotstofzuiiger.

• Dit zou tot storingen können leiden.

Verwijder tijdens het reinigen onmiddelijk eventuele groesteukken papier of plastic zakken uit het apparaat.

• Wanner het apparaat langereijd met een geblokkeerde ingang worden gebruikt, kan het hierdoor ernstig beschadigen.

Als u merkt dat de robotstofzuiger ongewone geluiden, geuren of rook produeert, zet u onmiddelijk de aan-uitschakelaar in de uitstand en belt u het klantenservicecentrum.

De robotstofzuiger zou bij de Voordeur of de drempel van de tuindeur vast könnenkommen te zitten.

• Om veiligheidsredenen stopt de robotstofzuiger met zuigen als dazu zich langer dan 5 minutes nicht kan verplaatsen.
• Om het zuigen te hervattenzetu de aan-uitschakelaar in de uitstand en weeierindeaanstand nadat u het apparaat hebvtverplaatstnaar een plek waar het de reiniging kan voortzetten.

TIJDENS HET GEBRUK

De robotstofzuiger kan locaties die deze nicht kan bereiken zoals hoeken en ruimten:tussen banken en muren nicht volledig reinigen.

• Reinig deze locations vanijd totijd.

Na een reiniging kennen er stofvlokken achechterblijven als deze zich tijdens het reinigen haben gevormd en de robotstofzuiger deze Niet heeft opgezogen.

• Veeg in dat geval het stof met een ander reinigingshulpmiddel op.

REINIGING EN ONDERHOUD

Wanneer u het product reinigt, mag u geen water rechtstreeks op de buitenkant spuiten of deze met vluchtige stoffen zoals benzeen, thinner en alcohol schoonvegen.

• Hierdoor kan het apparaat ernstig konnen beschadigen.

Oefen geen harde druk uit op de bumper van de robotstofzuiger.

Het apparaat mag alleen door een gekwalificeerde onderhoudsmonteur uit elkaar worden gehald en in elkaar worden gezet.

• Hierdoor kan het apparaat+kunnen beschadigen.

Verwijder regelmatig eventuele vreemde stoffen die sich op de obstakel- en steiltesensoren ophopen.

• Vuilophoping leidt tot een onnauwkeurige werkking van de sensoren.

REINIGING EN ONDERHOUD

Gebruik alkijd de reinigingsborstel om vreemde stoffen te verwijderen, nadat u de aan-uitschakelaar in de uitstand hebt gezet.

• Als u dit nicht doet, bestaat de möglichkheid dat het apparaat plotseling in werkig treedt en lichamelijk letsel veroorzaakt of ernstig beschadigt.

Als het netsnoer is beschadigd,要去 dit door een gekwalificierde onderhoudsmonteur van het klantenservicecentrum latentervangen.

Zorg dat u UIT veiligheidsoogpunt het netsnoer loskoppelt voordat u het oplaadstation reinigt.

Neem contact op met het klantenservicecentrum van Samsung Electronics als u de batterij wilt verrangen.

• Gebruik van andere dan originele batterijen leidt tot storing van het product.

• Batterij-informatie: AA-formaat Ni-MH, UNION SUPPO, Model HPY, 12 (EA).

HANDIGE VIRTUAL GUARD-FUNCTIE

U kurz de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

- Wat is plafondvormherkenning (Visionary mappingTM)?

Met deze functie worden met behulp van de camera op de bovenkant de vom van het plafond voor het te reinigen gebied geidentificiered en wordt de Beste manier bepaald om elk gedeelte van de vloer te bestrijken.

GRONDIGE REINIGING VAN ELKE HOEK

Aangezien de robotstofzuiger de vloer in opeenvolgende stukken reinigt (↓) volgens de kaart die door de plafondvormherkenningsfunctie is opgesteld, worden elke hoek van de vloer gereinigd.

VARIOUS CLEANING MODES

Wanneer de obstakelsensorijdens het stofzuigen een obstakel herkent, worden de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimisieren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zich可能导致 bij hoekjes om deze schoon te makeen.

6. Geplande reinigingsmodus

Op het ingesteldeijdstip reinigt de robotstofzuiger de vloer.

7. Dagelijke reinigingsmodus

De reinigingsrobot reinigt elke dag devloer op het ingesteldeijdstip.

EENVoudige STOfAFVOER

De stofuitgang aan de bovenkant maakt het möglichk om de stofopvangbak te ledigen met behulp van een normale stofzuiger zonder rondviegend stof.

AUTOMATISCH OPLADEN

Als de batterij bijna leeg is, worden de robotstofzuiger automatisch maar het oplaadstation geleid voor een snelle automatische oplaadsessie.

DRAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN

Met de draaiende zijborstel worden stof uit hoeken en van randen wegheaald.

DREMPELS OVERSTEKEN

Dankzij zijn vernuftige rijsystemeikan de robotstofzuiger over drempels met een hoogte van circa 1 cm heb en zo alle kamers reinigen. De robotstofzuiger isuitveilgheidsoogpunt zodenig ontworpen dat deze Niet over drempels heen rijdt die hoger dan 1 cm zich.

ANTI-BOTSING

De robotstofzuiger herkent en ontwikt in twee fasen obstakels. Eerst worden obstakels herkend door de zeven obstakelsensoren. Als de robotstofzuiger toch gegen een obstakel botst, absorberen de twee bumpersensoren de schok.

VALBEVEILIGING

De 3 steiltesensoren detecteren obstakels zoals omlaag leidende trappen of de drempel van de Voordeur om te voorkomen dat de robotstofzuiger maar beneden valt.

VEILIGHEIDSINRICHING

Wanneer de robotstofzuiiger tijdens het reinigen worden opgetild, worden dit door een sensor gedetecteerd en stoppen automatisch de rijwieten, de zuigborstel, de zuigmotor en de draaiende zichborstels hun werking.

Montage van de stofzuiger

ONDERDELEN

Stofzuiger
■ Afstandsbediening

• Oplaadstation

Andere onderdelen

(Batterijen van type AAA)
Gebruiksaanwijzing / 2 batterijen

VIRTUALGUARD

Reservefilter

Reinigingsborstel

Houder voor afstandsbedieling

Reservezijborstel voor reiniging van randen (2)

Reservezuigborstel

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Oplader (station) ]

[VIRTUAL GUARD]

De batterijenplaatsen

Er zijn geen batterijen bij het product geleverd. Batterijen要去en apart worden aangeschaft.
Plaats vór gelebruik de alkalinebatterijen (type D).

1

Houd de vergrendeling ingedrukt en til de klep van de VIRTUAL GUARD omhoog.

2

Plaats de batterijen op de aangegeven wijze in de VIRTUAL GUARD. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de VIRTUAL GUARD Niet werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaatsv klikt.

• Specificatie: Alkalinebatterijen type D (LR20)

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

[ Afstandsbediening ]

- De batterijen in de afstandsbediening plaatsen

Bij aankoop van het product zijn er nog geen batterijen in de afstandsbediening geplaatst.
Plaats vór gelebruik de alkalinebatterijen (type AAA).

1

Houd de vergrendeling
ingedrukt en til het
klepje van het
batterijcompartment aan
de achechterkant van de
afstandsbediening omhoog.

2

Plaats de batterijen op de aangegeven wijze in de afstandsbediening. (Als de batterijen Niet met de polen in de juiste richting worden geplaatst, zal de afstandsbediening nicht werken.)

3

Nadat u het uiteinde van de klep in de sleuf hebt gestoken, duwt u op het andere einde totdat dit op zich plaats klikt.

• Specificatie: Alkalinebatterijen type AAA

Montage van de stofzuiger

NAMEN VAN DE ONDERDELEN

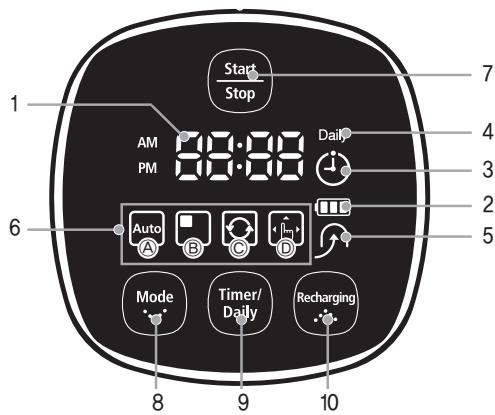

[Display]

DISPLAYGEDEELTE

1. Cijferdisplay

• Hier worden de timer, de voortgang en foutcodes in cijfers, letters en pictogrammen weergegeven.

• Tijdens het opladen: de voortgang van het opladen worden in 3 stappen weergegeven.
• Tijdens het gegruik: het batterijniveau worden weergegeven. Het batterijniveau loopt tijdens het gebruik vanaf FULL per niveau terug. (Wanner de batterij volledig leeg is, knippert er een niveau om "LO" aan te gezven.)

3. Geplande reiniging

• Als er een reiniging is ingepland,licht het pictogram van Geplande reiniging op.

4. Dagelijks

• Als dagelijks reinigen is ingesteld,licht het pictogram Dagelijks op.

5. Opnieuw opladen

• Dit pictogramlicht op wanner de robotstofzuigeraar het oplaadstation terugkeert om de batterij op te laden.

6. Display voor reinigingsmodi

• Na elke druk op de reinigingsmodusknop worden de desbetreffende reinigingsmodus weergegeven.

(a) Automatische modus: dit pictogram Licht op wanner de Automatische reinigingsmodus is geselecteerd.
(b) Lokale modus: dit pictogram Licht op wanner de Lokale reinigingsmodus is geselecteerd.
(c) Uitgebreide modus: dit pictogram Licht op wanner de Uitgebreide reinigingsmodus is geselecteerd.
(d) Handmatige modus: dit pictogram Licht op wanner de Handmatige reinigingsmodus is geselecteerd.
(e) Zijborstel modus: : "Ed SE" brandt wanner de zichborstelmodus is geselecteerd.

KNOPPENGEDEELTE

7. Start/Stop

• Druk hierop om het reinigen te starten en stoppen.

8. Reinigingsmodus

• Druk hierop om een reinigingsmodus te selecteren. Druk na het selecteren van een reinigingsmodus op de knop () om het reinigen te starten.

9. Timer/Dagelijks

• Druk hierop om een reiniging in te plannen.

10. Opniew opladen

• Na een druk op deze knoplicht het pictogram voor Opnieuw opladen op en keert de robotstofzuiger waar het oplaadstation terug om de batterij op te laden.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

VOLGORDE VAN INSTALLATIE

1. De aan-uitschakelaar gebruiken

Om de robotstofzuiger te{kunnen gebruiken, moet u de aan-uitschakelaar aan de onderkant van het apparaat in de aanstand zetten.

2. Het oplaadstation plaatsen

Om de robotstofzuiger te{kunnen opladen, moet eerst het oplaadstation worden geinstalleerd.

Bij aankoop van het product is de batterij nog Niet geladen.

Daarom要去deze voor gebruik eerst worden opgeladen.

3. De batterijen opladen

Voordat u de robotstofzuiger gaat gebruiken, moet u de batterij volledig opladen.

4. De hijd instellen

Stel de tijd in voor het uitvoeren van de opties voor geplande en dagelijkse reiniging.

5. De VIRTUAL GUARD plantaen

U kurz de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

DE AAN-UITSCHAKELAAR GEBRUIKEN

Om de robotstofzuiger te{kunnen gebruiken, moet u de aan-uitschakelaar in de aanstand zetten.

Als u de aan-uitschakelaar in de uitstand zet, worden alle instellingen geseset.

1. Draai de stofzuiger om en zet de aanuitschakelaar in de aanstand.

• Als de pictogrammen nicht oplichten, betekent dit dat de batterij leeg is. Zet de robotstofzuiger in dat geval in het oplaadstation nadat u de aan-uitschakelaar in de aanstand hebt gezet.
• Let op dat alle instellingen worden gereset als u de aanuitschakelaar in de uitstand zet.

Als de aan-uitschakelaar in de uitstand staat, worden de robotstofzuiger nicht opgeladen, ook Niet als alles zich in het oplaadstation bevindt.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

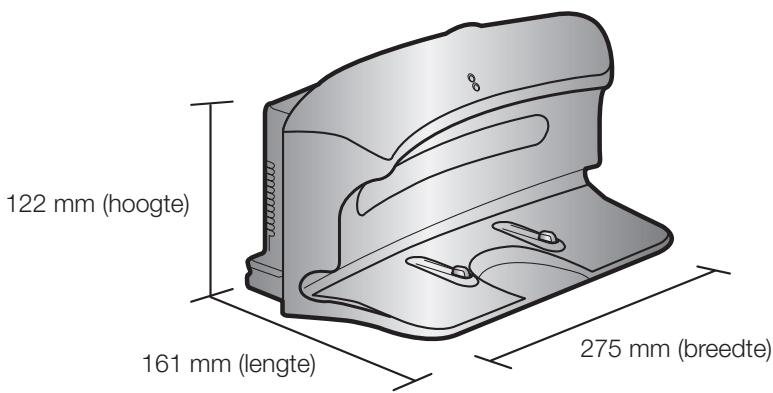

HET OPLAADSTATION PLAATSEN

1. Plaats het oplaadstation op een vlakke ondergrond.

1. Er mogen zich 0,5 m links en rechts en 1 m vór het oplaadstation geen obstakels bevinden.

1. Plaats het oplaadstation op een locatie die voor de robotstofzuiger goed bereikbaar is.

1. Laat het netsnoer langs de muur lopen.

1. Wanner het een houten vloer betreft,plaatst u het oplaadstation indezelfde richting als de houtnerven.

OPMERKING

Houd het netsnoer van het oplaadstation alsijd op het stopcontact aangesloten.

• Als het netsnoer van het oplaadstation Niet op een stopcontact is aangesloten, kan de robotstofzuiger het oplaadstation Niet vinden en kan de batterij Niet automatisch worden opgeladen.

• Als de robotstofzuiger van het oplaadstation worden losgemaaakt, worden de batterij automatisch ontladen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

OPLADEN

Bij aankoop van het product is de batterij volledig ontlagen. De robotstofzuiger moet dan eerst handmatig worden opgeladen.

Zet de aan-uitschakelaar aan de onderkant van het product in de aanstand.

1. Breng de oplaadcontactpunten van de stofzuiger op geldijke hoogte met de oplaadcontactpunten van het oplaadstation en druk de stofzuiger aan totdat u een "oplaadgeluid"uit het oplaadstation hoort.

• Het oplaadlampje worden groen.

2. Controller de oplaadstatus van de robotstofzuiiger.

• Wanner het opladen begint, worden achtereenvolgens de batterijniveau-indicator en " B" op het display weergegeven.
• Wonneer het opladen gereed is, worden achetereenvolgens de batterijniveau-indicator en "FULL" op het display weergegeven.

Opladen

Volleyig opgeladen

• Wanneer de batterijniveau-indicator tijdens het reinigen knippert, stopt de robotstofzuiger de reiniging en zalDEXZICHZELAUTOMatisch bij het oplaadstation opladen.
  ■ Wonneer de batterijniveau-indicatorijdens het reinigen knippert en "LO" op het display worden weergegeven, kan de robotstofzuiger Niet met de afstandsbediening of de knappen op de stofzuiger worden bediend. In dit geval moet u de robotstofzuiger direct maar het oplaadstation dragen om de batterij meer op te laden. (Dit gebeurt wonneer de batterij volledig ontladen is.)
  Opladen
  Opladen vereist

Opladen gereed

OPMERKING Wanner de baterij wordt opgeladen werwij deze oververhit is, kan de oplaadtijd toenemen.

• Te nemen maatregelen wanneer het opladen Niet soepel verloopt.
  Wanneer de robotstofzuiger nicht automatisch kan worden opgeladen,要去 u het volgende proberen:
• Zet de aan-uitschakelaar aan de onderkant van de robofstofzuiger in de uitstand en weein de aanstand (Reset).
• Haal de stekker van het oplaadstation uit het stopcontact en steek deze er wee terug in (Reset).
• Controller of er zich geen vreemde stoffen op de oplaadcontactpunten bevinden en veeg deze contactpunten op de stofzuier en het oplaadstation met een droe doek schoon.

• Controller of 'er zich sterk reflecterende objcten in de buurt van het oplaadstation bevinden.

• Wanneer de robotstofzuiger van het oplaadstation worden gehaal, za de batterij op een naturuurlie manier ontladen.

• Laad de robotstofzuiger zo möglichk op met behulp van het oplaadstation. (Wanner u voor langereijd vanuis bent vanwege een zakenreis, eenvakantie, enzovoorts, moet u de aanuitschakelaar op de robotstofzuiger in de uitstand zetten, de stekker van het oplaadstation uit het stopcontact halen en de producten opbergen.)

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE BATTERIJ

• De robotstofzuiger loopt op milieuvriendelijke oplaadbare batterijen van het type nikkelmetaalhydride (NiMH) en is voorzien van een overlaadbeveiliging die een lange levensduur garandeert.

• De batterijgarantie geldt voor eenperiode van 6 maanden na de aankoogdatum.
  ■ Wonneer u een batterij koopt, moet u vór de aanschaf het klantenservicecentrum vragen om het modelnummer en het symbol dat aangeeft dat het een origineel onderdeel betreft (ARESUN).

• Batterij-informatie : AA-formaat Ni-MH, UNION SUPPO, Model HPY, 12 (EA).

• Deze batterij is alleen bedoeld voor robotstofzuigers van Samsung. Het is streng verboden om deze ook voor andere apparaten of andere doeleinden te gebruiken.
• Haal de batterij Niet uit elkaar en pas deze nicht aan.
• Laad de batterij op op een locatie met goede ventilatie.
• Stel de batterij Niet bloot aan vuur en verhit deze Niet.
• Sluit geen metalen voorwerpen op de (+) en (-) polen van de batterij aan.
• Bewaar de batterij binnenshuis (0^ 40^) .
• Voordat u dit product wegdoet, moet u de batterijen op een milieuvriendelijk manier wegwerpen.
• Warp deze batterijen Niet weg bij het normale huishoudelijk afval.
• Houd u bij het wegwerpen van oude batterijen aan alle lokale regelgeving.
• Als de batterij defect is, mag u deze Niet demonteren. Neem contact op met het%Dichtstbijzinde klantenservicecentrum.
• Een langere oplaadtijd en een kortere levensduur van de lading betekent dat de batterij aan het eind van zijn levenscyclus zit. Neem contact op met een geauthoriseerd klantenservicecentrum om de batterij te verrangen.

De oplaadbare accu waarvan dit apparaat is voorzien, kan nicht door de gebruiker worden verrangen.

Voor informatatie over de verwang ing ervan neemt u contact op met het servicecentrum.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE TIJD INSTELLLEN

Voor een correct gebruik van de functies voor geplande reiniging en dagelijkse reiniging is het instellen van dearend vereist.

U=knt de tijd alleen instellen met behulp van de afstandsbediening.

U kunt deijd alleen instellen met behulp van de afstandsbediening.

Stel de huidige tijd is 07:00研究成果

Afstandsbediening

Configuratievolgorde

1 Voer het huidige uur in.

2 Activeer de instellingsmodus.

3 Stel het uur in.

4 Voer de huidige waarde voor minutes in.

5 Bevestig de instelling.

• Druk op de knop (_intm_stop) inplaats van op de tijdinstellingsknopijdens het instellen van de tijd om de modus voor het instellen van de tijd te beeindigen.
• Als een geplande reiniging is ingesteld, kutu de tijsinstelling Niet wijzigen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKSKLAAR MAKEN

DE VIRTUAL GUARD PLAATSEN

U kunt de robotstofzuiger tot een bepaald gebied begrenzen door de Schuttingmodus (virtuele muur) te gebruiken of diverse gedeelten een voor een reinigen door de Wachtmodus (virtuele deur) te gebruiken.

Schutting/Wacht/Uit

Afstandssensor

* De sensor voor afstandsdetectie vormt een virtuale rechte barriere met de gespecificeerde schuttinglengte.

Bediening van de knoppen

1. Status van het moduslampje

• Schuttingmodus (virtuele muur): het lampje knippert rood.
• Wachtmodus (virtuele deur): het lampje knippert groen.
• Uit: het lampje isuitgeschakeld.

2. De modus instellen

• Telkens wanner u op de Modus-/Aan-uitknop drukt, worden de volgende opties in deze volgorde geselecteerd: Schuttingmodus (virtuele muur) Wachtmodus (virtuele deur) Apparaatuit.

3. De schuttinglengte instellen

• Stel met de afstandsschakelaar de afstand vanaf de VIRTUAL GUARD in om de robotstofzuiger tot een bepaald gebied te beperken.

Schakelaarstand	Max. afstand
• (Kort)	Circa 1~2m
•• (Middel)	Circa 2~3m
••• (Lang)	Circa 3~4m

• Zet de schakelaar op een stand die met de vereiste schuttinglengte overeenkomt.

Een schutting (virtuele muur) vormen

De VIRTUAL GUARD vormt een onzichtbare barrière die de robotstofzuiger Niet kan overschrijden. Bijvoorbeeld voor plantenbakken, meubilair, de Voordeur, enzovoorts.

1. Selecteer met behulp van de Modus-/Aanuitknop de Schuttingmodus (virtuele muur).

2. Het moduslampje knippert rood.

3. Stel de schuttinglengte in met behulp van de afstandsschakelaar.

4. Plaats de VIRTUAL GUARD vór het gebied dat u voor de robotstofzuiger wilt blokkeren.

5. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

De stofzuiger gebruiken

De VIRTUAL GUARD vomt een onzichtbare barrière die de robotstofzuiger Niet kan overschrijden totdat de huidige ruimte volledig is gereinigd. Wanner het reinigen van de ruimte gereed is, opent de VIRTUAL GUARD de onzichtbare deur.

1. Selecteer met behulp van de Modus-/Aan-uitknop de Wachtmodus (virtuele deur).
2. Het moduslampje knippert groen.
3. Stel de schuttinglengte in met behulp van de afstandsschakelaar.

4. Plaats de VIRTUAL GUARD bij de ingang van de kamer die moet worden gereinigd.

5. Plaats de VIRTUAL GUARD op zodanige wijze dat de sensor voor afstandsdetectie een onzichtbare barrière kan vormen die de robotstofzuiger Niet kan overschrijden.

• Schakel het apparaat uit wanner u de VIRTUAL GUARD niet gebruikt. (Wanner u de robotstofzuiiger gedurende langereijd niet gebruikt, moet u de batterijen van elkaar scheiden om te voorkomen dat ze ontladen.)
• Als de Modus-/Aan-uitknop Niet werkt, betekent dit dat de batterijen op+zijn. Vervang in dat geval de batterijen. (Specifications: Alkalinebatterijen type D (LR20))
• U kunt tevens een VIRTUAL GUARD aanschaffen bij de klantenservicecentrum van SamsungElectronics., Ltd.

*Aangezien er een onzichtbare barriere worden gezormd om te voorkomen dat de robotstofzuiger gegen de VIRTUAL GUARD opbotst, is het aan te raden om de VIRTUAL GUARD binnen 30 cm van de buitenmuren teplaatsen.

De infraroodsensor

• De transmissie van het infraroodsignaal gaat möglichk minder soepel in locaties met halogenlicht of in de buitenlucht.
• De robotstofzuiger gebruikt 3 typen infraroodapparaten en het is möglichk dat een bepaald apparaat Niet werkt als het zich voor een ander apparaat met een hogere prioriteit bevindt.
• Wonneer u de robotstofzuiger met de afstandsbediening bedient, kan deze de virtuele schutting van de VIRTUAL GUARD overschrijden of in botsing komen met een obstakte. Dit komt doordat het signala van de afstandsbediening een hogere prioriteit heeft dan het signala van de VIRTUAL GUARD.
• Wanneer u de robotstofzuiger op eenkleine locatie of op korte afstand gebrukt, kan dele storingen vertonen door interferentie van de infrarode signalen.
• Plaat de VIRTUAL GUARD uit de buurt van het oplaadstation, odomat het automatisch opladen kan worden onderbroken als de VIRTUAL GUARD zich in de buurt bevindt.
• Als de schuttinglengte op een hogere waarde is ingesteld dan de vereiste afstand, is het möglichk dat de robotstofzuiiger de reiniging Niet goed kan uitvoeren. Stel de schuttinglengte met behulp van de afstandsschakelaar op een passende waarde in.
• Als er meerere robotstofzuigers tegelijk worden gebruikt, können deze storingen vertonen door interferentie van de infrarode signalen.
• Draai de VIRTUAL GUARD in een andere richting of stel de schuttinglengte op een geschikte waarde in als de afstandssensor van de VIRTUAL GUARD maar het oplaadstation gericht staat. De VIRTUAL GUARD zou het automatisch opladen namelijk können onderbreken.

[Prioriteit infrarode signalen]

Afstandsbedieten

VIRTUAL GUARD

Oplaadstation

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

REINIGING STARTEN/STOPPEN

U kunt alle robotstofzuiigfuncties starten en stoppen.

Alle functies van de robotstofzuiger werkken alleen wanner de aan-uitschakelaar in de aanstand staat.
■ Wonneer de robotstofzuiiger in bedrijf is, drukt u op de knop () om de desbeteffende activiteit te annuleren en een functie te selecteren.

Het apparaat aan- en uitzetten

Het apparatus aanzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: druk op de knop () .
• De knoppen, batterijniveau-indicator en reinigingsmoduspictogrammen op de stofzuiger worden ingeschakeld.

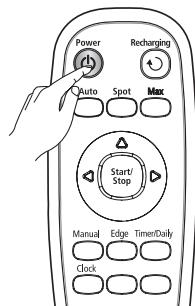

Het apparatus uitzetten

• Afstandsbediening: druk op de knop [Power].
• Stofzuiger: houd de knop (()) 3 seconden ingedrukt.
• Alle pictogrammen behalte de batterijniveau-indicator worden uitgeschakeld.

De afstandsbediening gebruiken

Reiniging starten en stoppen

Starten

• Afstandsbediening: druk op de knop voor Automatisch, Lokaal, Uitgebrecht, Handmatig of Zijborstel.
• Stofzuiger: selecteer de modus Automatisch/Lokaal/ Uitgebrecht//Handmatig/Zijborstel door op de knop (^^Mode) en vervolgens op de knop (^^Start) te drukken.
• Wanneer de reiniging start, komt de robotstofzuiger in beweging.
• Wonneer u op de knop (Start Step) drukt zonder een reinigingsmodus te selecteren, worden er een Automatische reiniging uitgevoerd.

De knoppen op de stofzuiger gebruiken

Stoppen

• Als u wilt stoppen drukt u op de knop (Start) op de afstandsbediening of op de stofzuiger.
• Wonneer de reiniging is gestopt, kommt de robotstofzuiger tot stilstand.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

OPNIEUW OPLADEN

Met behulp van de knop voor opnieuw opladen(Intu) u de robotstofzuiger maar het oplaadstation latent terugkeren.

• Wonneer de robotstofzuiger in bedrijf is, drukt u op de knop ( Stop) om de desbeteffende aktiviteit te annuleren en drukt u vervolgens op de knop voor opnieuw opladen.

1. Druk op de knop voor opnieuw opladen.

2. Het pictogram () op de stofzuiger worden ingeschakeld en de robotstofzuiger keert maar het oplaadstation terug.

3. Als u de robotstofzuiger wiltCTXlen stoppen verwijl\ deze waar het oplaadstation terugkeert, drukt u op de\ knop (Start Step).
4. Als u de automatische oplaadfunctie wilt testen, drukt u op de knop voor opnieuw opladen wanner de robotstofzuiger zich minder dan 1,5 m van het oplaadstation bevindt.

De afstandsbediening gebruiken

Probleemoplossing wanner de robotstofzuiger nicht\ aar het oplaadstation terugkeert

• Controller de plantaing van het oplaadstation

• Als het oplaadstation zich op een locatie bevindt waar deze de robotstofzuiger Niet maar zich toe kan leiden.

• Als het oplaadstation meer dan 5m van derobotstofzuiger verwijderd is, kan het

: Langer duren voordat de robotstofzuiiger bij het oplaadstation is teruggekeerd.

• Laad de robotstofzuiger in de volgende gevallen handmatig op.

• Als het oplaadstation in een hoek is geinstalleerd.

• Als de batterij volledig ontladen is.
• Als de robotstofzuiger door een obstakel (meubelstuk, enz.) vast is komen te zitten.
• Als de robotstofzuiger Niet over de drempel hebken kan\ waar de locatie waar de oplader is geinstalleerd.\ (De drempel mag een hoogte van Niet meer dan 1 cm\ hebben.)

De knoppen op de stofzuiger gebruiken

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

De robotstofzuiger verplaatst zich automatisch en reinigt hetHSV eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt deijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positie tijdens het verplaatsen blijf herinneren.
■ Als het batterijniveauijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop 1keer	Auto	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

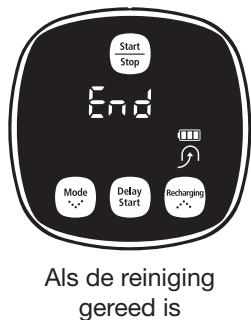

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reingining gereed is, worden de functie voor hervatting van de reingining Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst verwil.Deze wordt opgeladen, of als u op een knop drukt, gaat het apparaat ervan uit dat de reiniging gereed is en wordt de reiniging Niet meer hervat.

Verplaats de robotstofzuiiger Niet terwijl deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiiger ervanuitgaan dat de reiniging gereed is en za het apparaat de reiniging wee van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

LOKALE REINIGING

Een Klein gebied met veel koekkuimels, stof, enzovoorts kurz u gemakkelijk lately reinigen.

• Verplaats de robotstofzuigeraar het gebied waar u een lokale reiniging wiltuitvoeren.

• In de Lokale reinigingsmodus worden er door derobotstofzuiger een gebied van 1,5 bij 1,5 m gereinigd.
• Wanneer de reiniging gereed is, worden er End, Stop en Stand by op het display van de robotstofzuiger weergegeven.

OPMERKING Als de robotstofzuiger zich in het oplaadstation bevindt, is Lokale reiniging Niet beschikkaar.

Tijdens de reiniging

Als de reiniging gereed is

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

ZIJBORSTEL REINIGING

De robotstofzuiger gaat automatisch door met verplaatsen en reinigen totdat de batterij leeg raakt en de batterijniveau-indicator nog slechts op eén niveau knippert.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt deijd die terugkeer maar het oplaadstation in beslag neemt af, odomat de robotstofzuiger zich় oorspronkelijke positie tijdens het verplaatsen blijf herinneren.
■ Als het batterijniveauijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanneer de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
3keer	Max	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de reiniging nicht hervat.
• Als u de robotstofzuiger verplaatst verwijl deze worden opgeladen, of als u op een knop drukt,.gaat het apparaat ervan uit dat de reiniging gereed is (de reiniging worden dan nicht meer hervat).

Verplaats de robotstofzuiger Niet verwijl deze aan het reinigen is en druk dan ook nicht op een knop. Anders zou de robotstofzuiger ervan uitgaan dat de reiniging gereed is en zal het apparaat de reiniging waar van voren af aan beginnen.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

HANDMATIGE REINIGING

Met behulp van de afstandsbediening kut u de robotstofzuiger verplaatsen om een specifiek gebied direct te reinigen.

• Verplaats de robotstofzuiger maar het gebied waar u een handmatige reiniging wilt UITvoeren.
  ■ Handmatig reinigen kan alleen met de afstandsbediening.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde
Mode Start Stop4keer	Manual	1 De modus instellen.
Start Stop	Start/Stop	2 De modus annuleren.

Tijdens de reiniging

• Als de robotstofzuiger zich in het oplaadstation bevindt, is Handmatige reiniging Niet beschikkaar.

In de Handmatige reinigingsmoduskest u met de afstandsbediening naar gebieden met bijvoorbeeld eenafscheidingstape of gebieden waar de kans op vallen bestaat (trappen e.d.) navigeren.

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

AUTOMATISCHE REINIGING

Wonneer de obstakelsensor tijdens het stofzuigen een obstakel herkent, worden de snelheid van de robotstofzuiger verminderd om de impact van de botsing te minimisieren. De botssensor draagt hier ook toe bij. De stofzuiger komt zo zich möglichk bij hoekjes om deze schoon te makeen.

(Deze robotstofzuiger is een contactstofzuiger die contact maakt met obstakels.)

De robotstofzuiger verplaatst zich automatisch en reinigt het huis eenmaal totdat de reiniging gereed is.

■ Als de reiniging begint verwijl de robotstofzuiger zich in het oplaadstation bevindt, neemt de tijd die terugkeer maar het oplaadstation in beslag neemt af,,ondat de robotstofzuiger zich+zijn oorspronkelijke positie tijdens het verplaatsen blijf herinneren.
■ Als het batterijniveau tijdens de reiniging te laag worden, keert de robotstofzuiger automatisch maar het oplaadstation terug en worden de reiniging hervat wanner de batterij is opgeladen. (Aantal hervatte reinigingen: eén)

Knop op stofzuiger	Knop op afstandsbediening	Configurativgorde
Mode Start Stop	Edge	1 De modus instellen.
Skeer	Start/Stop	2 De modus annuleren.
Start Stop

Tijdens de reiniging

OPMERKING

De functie Reiniging hervatten

• Als de robotstofzuiger ervan uitgaat dat de reiniging gereed is, worden de functie voor hervatting van de reiniging Niet uitgevoerd.
• Als u de robotstofzuiger verplaatst toenwij deze worden opgeladen, of als u op een knop drukt,.gaat het apparaat ervan uit dat de reiniging gereed is en worden de reiniging nicht meer hervat.

Verplaats de robotstofzuiiger Niet verwijd deze aan het reinigen is en druk dan ook Niet op een knop. Anders zou de robotstofzuiiger ervan uitgaan dat de reiniging gereed is en zar het apparaat de reiniging wee van voren af aan beginnen.

Als de reiniging gereed is

De stofzuiger gebruiken

DE ROBOTSTOFZUIGER GEBRUIKEN

GEPLANDE REINIGING

U kurz instellen dat de robotstofzuiger op een bepaaldijdstip begint met reinigen.

• Geplande reiniging is alleen möglichk wanneer de robotstofzuiger zich in het oplaadstation bevindt.

Knop op stofzuliger Knop op afstandsbediening

Configuratievolgorde

Voorbeeld:

De huidigeijd: 07:00 ur.

De gewenste begintijd van de reining: 09:30研究成果.

1 Activeer modus voor geplande reiniging en bevestig dat de ingesteldearendjuist is.

5 Stel het aantal这段时间 in.

6 Voltooi de instelling.

Annuleer de instellingen.

Het pictogram Licht Niet meer op.

Wanner het instellen gereed is en u op de knop (^LSto) drukt in plaats van op de knop

OPMERKING Uitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

De stofzuiger gebruiken

USING THE ROBOTIC VACUUM CLEANER

DAGELIJKSE REINIGING INSTELLEN

U kurz instellen dat de reinigingsrobot elke dag op een bepaald tijdstip begint met reinigen.

Dagelijkeinrigingis alleen mogetijk wonneer de reingingsrobot zich in het oplaadstation bevindt.

Knop op stofzuiger	Knop op afstandsbediening	Configuratievolgorde	Voorbeeld: De huidigeijd: 07:00 uur. De gewenste begintijd van de reiniging: 09:30 uur.
Timer/Daily	Timer/Daily	1 Activeer de modus voor dagelijkse reiniging en bevestig dat de ingestelde tijd juist is. (Controller de dagelijk geservesveerdeijd.)	AM 07:00
Timer/Daily	Timer/Daily	2 Start de instelling.	KNippert AM 07:00 Daily
Recharging	Start/Stop	3 Stel het uur in.	KNippert AM 09:00 Daily
Timer/Daily	Timer/Daily	4 Bevestig het uur.	KNippert AM 09:00 Daily
Recharging	Start/Stop	5 Stel het eenantal minuten in.	KNippert AM 09:30 Daily
Timer/Daily	Timer/Daily	6 Voltooi de instelling.	KNippert AM 09:30 Daily
Start/Stop	Timer/Daily	Annuleer de instelleningen.	Daily The icon is turned off.

Wonneer het instellen gereed is en u op de knop () drukt in plaats van op de knop OPMERKINGUitstellen/Dagelijks, worden de modus voor geplande reiniging geannuleerd.

DE ROBOTSTOFZUIGER REINIGEN

HOUD DE METHODOEN VOOR REINIGING EN ONDERHOUD IN GEDACHTEN

■ Als de aan-uitschakelaar beschadigd is, moet u contact opnemen met de onderhoudstechnicus, om te voorkomen dat er ongelukken geleuren.
- Gebruik geen middelen of mechanische apparaten die Niet door de fabrikant zich geinstalleerd en die de verworming van de robotstofzuiger zouden+kennen versnellen.

Zet altijd de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand voordat u de robotstofzuiger gaat reinigen. De robotstofzuiger zou anders plotseling in werking kuren treten en lichamelijk letsel veroorzaken.

HET SENSORVENSTER EN DE CAMERA REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger.gaat reinigen.

Spuit nooit water, thinner, benzeen, enzovoortsrechtstreeks op de robotstofzuiger.

Veeg het venster van de sensor en de camera Licht af met een zachte doek.

DE ROBOTSTOFZUIGER REINIGEN

SNELSTOFVERWIJDEREN

U kunt op eenvoudige wijze de stofopvangzak ledigen met behulp van een normale stofzuiger zonder de stofzak te verwijderen.

1. Open de klep van de stofuitgang.

1. Als u de luchtinlaat van de stofzuiger bij de stofuitgang houd, worden het stofrechtstreeks vanuit de stofopvangzak opgezogen.

DE STOFOPVANGBAK EN HET FILTER REINIGEN

Leeg de stofopvangbak eerst voordat u deze gaat reinigen.

Pas op dat u bij het weghalen van de stofopvangbak geen stof morst.
Leeg in de volgende gevallen de stofopvangbak.

1. Als er zich stof in de stofopvangbak heeft opgehoopt.
2. Als de zuigkracht plotseling sterk afneemt.
3. Als het geluid plotseling toeneemt.

1. Druk op de uiterwerpknop voor de stofopvangbak (PUSH) en trek de stofopvangbak�<|im_start|>assistant <|im_start|>assistant PUSH) en trek de stofopvangbak�<|im_start|>

1. Verwijder de klep van de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

1. Verwijder het filter uit de stofopvangbak door deze op de aangegeven wijze in de richting van de pijl te trekken.

DE ROBOTSTOFZUIGER REINIGEN

4. Veeg het stof van het filter en UIT de stofopvangbak.

• U kunt ze met water afspoelen.

5. Plaats het filter in de stofopvangbak.

• Zorg dat het raster van het filter maar beneden is gericht.

Het kan nicht in de verkeerde richting worden geplaatst.

1. Sluit de klep van de stofopvangbak enplaats de bak in de stofzuiger.

[Structuur van de stofopvangbak]

DE ROBOTSTOFZUIGER REINIGEN

DE ZUIGBORSTEL REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiiger gaat reinigen.

• Omdat er stof uit de stofopvangbak kan komen, moet u deze vór het reinigen van de zuigborstel verwijderen.

1. Druk op de uitwerpknop voor de stofopvangbak (PUSH) om deze te verwijderen.

1. Nadat u gecontroleerd heb op vreemde stoffen drukt u op de haak waarmee de borstel vastzit om deze los te make.

1. Til de zuigborstel uit de stofzuiger.

1. Verwijder met een borstel of stofzuiger eventuele vreemde zaken zoals lange haren of draden die rond de borstel zich gewikkeld.

1. Wanner de reiniging gereed is, zet u de borstel erst vast aan de kant van de aan-uitschakelaar en verwolgens ook aan de andere kant.

DE ROBOTSTOFZUIGER REINIGEN

1. Nadat u de 3 uiteinden van de klep in de openings hebt gestoken, duwt u op het andere einde totdat dit op+zijnplaats klikt.

• Om te voorkomen dat de robotstofzuiger verstopt raakt, moet u opletten dat er geen tandenstokers of wattenstaafjes worden opgezogen.
• Als het verwijderen van vreemde zaken moeilijk gaat, neemt u contact op met een klantenservicecentrum.
• Aangezien de zuigborstel het stof op de vloer opzuigt, können er lange draden of haren om de borstel gewikkeld raken. Controller en reinig de zuigborstel regelmatig.

DE ROBOTSTOFZUIGER REINIGEN

DE DRAAIENDE ZIJBORSTEL VOOR REINIGING VAN RANDEN REINIGEN

U要去 de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger gaat reinigen.

1. Controller of de draaiende zichborstel Niet verbogen is en of er geen vreemde zaken in de borstel zijn vastgeraatk.

1. Doe rubberhandschoenen aan en houd een doek met heet water circa 10 seconden om de draaiende+zijborstel gezouwen. Veeg de borstel verwolgens aan de doek af.

1. Draai de draaiende zijborstel rond en herhaal de procedureuit stap 2.

1. Als erhaar of draden tussen de stofzuiger en de draaiende zijborstel vast is komen te zitten, draait u met een schroevendraaier (+) de schroef los om de borstel te verwijderen.

Bij hetteringplaatsen van de borstel moet u erop letten dat de "L"-markering op de borstel en op de stofzuiger opdezelfde plaatskomen.

(De letter "R" is aan de rechterkant van de draaiende zichborstel aangebracht.)

OPMERKING

Aangezien de draaiende zijborstel gemakkelijk haren en andere vreemde zaken aantrecht,要去 u de borstel regelmatig reinigen.

Als er zich Veremde zaken aan de borstel hechten, kan deze daardoor beschadigen.

DE ROBOTSTOFZUIGER REINIGEN

HET RIJWIEL REINIGEN

U moet de aan-uitschakelaar aan de onderkant van het apparaat in de uitstand zetten voordat u de robotstofzuiger.gaat reinigen.

■ Als de robotstofzuiger plotseling gaat zigzaggen, zitten er möglichk vreeimde stoffen aan het rijwiel vast.

1. Wonneer u het rijwiel gaat reinigen, legt u een zachtde doek op de vloer en legt u de stofzuiger waar voorzichtig ondersteboven op.

1. Controller of er vreemde stoffen zijn vastgehecht en verwijder deze zo nodig met een staafje of een tang of pincet zonder scherpe uiteinden.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger werkt voorafgaand aan het reinigen helemaal Niet.	• Is de stofopvangbak geplaatst? • Staat de aan-uitschakelaar in de aanstand? • Is de reinigingsmodus (Auto) in het display ingeschakeld? • Knippert de batterijniveau-indicator op slechts eén niveau en is 'LO' op het display weergegeven? • De robotstofzuiger werkt Niet als de batterij in de afstandsbediening leeg is.	• Plaats de stofopvangbak. • Zet de aan-uitschakelaar in de aanstand. • Druk op de knop (Stut step). (Houd de knop (Stut step) 3 seconden of longer ingedrukt om het apparaat UIT te schaken.) • Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Vervang de batterijen in de afstandsbediening. (type AAA)
De robotstofzuiger isijdens de reiniging gestopt.	• Knippert de batterijniveau-indicator op slechts eén niveau en is 'LO' op het display weergegeven? • Is de robotstofzuiger achefter snoeren op de vloer blijven haken? • Is de robotstofzuiger op de vloer bij een hoogteverschil blijven steken? - Het rijwiel staat omhoog. • Is er een stuk stof om het rijwiel gewikkeld? • Is de robotstofzuiger op de drempel blijven steken?	• Til de robotstofzuiger op enplaats deze handmatig in het oplaadstation om het apparaat op te laden. • Zet de aan-uitschakelaar in deuitstand en maak de snoeren los. • Zet de aan-uitschakelaar in deuitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen. • Zet de aan-uitschakelaar in deuitstand en verwijder de stof. • Zet de aan-uitschakelaar in deuitstand en verplaats de robotstofzuiger maar een andere plek om te reinigen.
Tijdens het reinigen is er weinig zuigkracht.	• Controller of de stofopvangbak vol is. • Controller of de zuingang verstoot is. • Controller of het filter verstoot is.	• Stop de robotstofzuiger en leeg de stofopvangbak. • Zet de aan-uitschakelaar in deuitstand en verwijder de zaken die de zuingang verstappen. • Maak het filter goed schoon.

CONTROLELIJST VOOR BELLEN MET DE KLANTENSERVICE

SYMPTOOM	CONTROLEREN	MAATREGELEN
De robotstofzuiger kan het oplaadstation Niet vinden.	• Controller of de stekker van het oplaadstation goed in het stopcontact zit. • Als op 1 m of minder van de voorkant en op 0,5 m of minder van de zijkanten van het oplaadstation obstakels+zijn, moet u deze verwijderen. • Als er zich vreemde stoffen op de oplaadcontactpunter bevinden, moet de contactpunter met een droge theedoek schoonvegen. • Is de VIRTUAL GUARD richtig het oplaadstation geplaatst? • Is de afstandssensor van de VIRTUAL GUARD maar het oplaadstation gericht?	• Verplaats de VIRTUAL GUARD waar een andere plek, zodat de robotstofzuiger automatisch kan opladen. • Plaats de VIRTUAL GUARD in een andere richting of stel de afstand op een passende waarde in.
De robotstofzuiger overschrijdt de begrenzing van de VIRTUAL GUARD.	• Zijn de batterijen van de VIRTUAL GUARD op? • Is de VIRTUAL GUARD op de Wachtmodus (virtuele deur) ingesteld? • Is het moduslampje UIT?	• Vervang de batterijen. (2 alkalinebatterijen type D (LR20)) • Stel de VIRTUAL GUARD op de Schuttingmodus (virtuele muur) in. • Controller of de VIRTUAL GUARD isuitgeschakeld en stel.Deze op de gewenste modus in.
De batterijen van de VIRTUAL GUARD্রaalvee te kort mee.	• Gebruikt u droge mangaanbatterijen?	• Vervang de batterijen door neue alkalinebatterijen. (2 alkalinebatterijen type D (LR20))
Op het display worden er afgeteld: 30, 29, 28, ...	• Is de robotstofzuiger handmatig van het oplaadstation gehald of is erijdens het opladen op een knop gedrukt?	• Als de robotstofzuigerijdens het opladen van het oplaadstation wordt gehald of als er dan op een knop wordt gedrukt, keert deze na 30 seconden automatisch�n het oplaadstation terug.

FOUTCODE	OORZAAK	OPLOSSING
C 00	• De robotstofzuiiger is tijdens het verplaatsen vast komen te zitten.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verplaats de robotstofzuiiger maar een andere plek.
C 01	• Er is een vreemde stof (draad, papier, spellegood, enz.) in de zuigborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de zuigborstel.
C 02	• Er is een vreemde stof (draad, papier, spellegood, enz.) in het linkerrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het linkerrijwiel.
C 03	• Er is een vreemde stof (draad, papier, spellegood, enz.) in het rechtenrijwiel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van het rechtenrijwiel.
C 05	• Controleren van de bumpersensor.	• Trek de vastzittende bumper een stukje�uitbuten.
C 06	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de obstakelsensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeK van de sensorvensters aan de voor- en achterkant.
C 07	• Er bevindt zich vuil (stof, een vlek, enz.) op het venster van de steiltesensor.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder het vuil met een zachte doeK van het steiltesensorvenster.
C 08	• Geen stofopvangbak geplaatst.	• DuW de stofopvangbak aan totdat u een klikgeluid hoort.
C 09	• Er is een vreemde stof (draad, papier, spellegood, enz.) in de draaiende zijborstel vastgeraakt.	• Zet de aan-uitschakelaar aan de onderkant in de uitstand en verwijder de vreemde stoffen van de draaiende zijborstel.

• Als u op de aan-uitknop drukt of de aan-uitschakelaar in de uitstand zet, verdwijnt de foultcode.

Stofzuiger

Oplaadstation

CLASSIFICERING	ITEM	DETAIL
Mechanische specifications	Diameter	355mm
	Hoopte	93mm
	Gewicht	4.0kg
Elektrische specifications	Voltage	AC 220-240V~, 50-60Hz
	Oplaadvermogen	50 W
	Verbruik stofzuiger	40 W
	Batterijspecifications	14.4V / 2,000 mA
Reinigungsspecificities	Capaciteit stofopvangbak	Circa 0.6 l
	Type opladen	Automatisch/handmatig opladen
	Reinigungsmodus	Automatische, Lokale, Uitgebreide, Handmatige, Zijborstel, en Geplande reiniging, Dagelijkse reiniging instellen
	Oplaadduur	Circa 120 minuten
	Reinigungstijd (bij een harde vloer)	Circa 90 minuten
Reinigungsmethode		Plafondvormherkenning
Type knop op stofzuiger		Contacttype

Deze stofzuiger voldoet aan de volgende richtlijnen:

EMCrichtlijn:2004/108/EEC

Veiligheidsrichtlijlaagspanning:2006/95/EC

SAMSUNG

Aspiradora robot

Manual del usuario
