Caractéristiques techniques	Aspirateur robot SAMSUNG POWERbot SR20K9000UB
Type de produit	Aspirateur robot
Puissance d'aspiration	Max 20W
Capacité du réservoir	0,7 L
Autonomie	90 minutes
Temps de charge	240 minutes
Dimensions	34,3 x 34,3 x 9,3 cm
Poids	3,5 kg
Connectivité	Wi-Fi, compatible avec l'application SmartThings
Filtration	Filtre HEPA
Modes de nettoyage	Auto, Spot, Max
Utilisation	Nettoyage des sols durs et des moquettes
Maintenance	Vider le réservoir après chaque utilisation, nettoyer les brosses régulièrement
Sécurité	Système de détection des obstacles, protection contre les chutes
Informations générales	Garantie de 2 ans, service client disponible

FOIRE AUX QUESTIONS - POWERbot SR20K9000UB SAMSUNG

Comment démarrer le SAMSUNG POWERbot SR20K9000UB ?

Pour démarrer votre aspirateur robot, appuyez sur le bouton 'Power' situé sur l'appareil ou utilisez l'application mobile pour le démarrer à distance.

Comment charger le SAMSUNG POWERbot SR20K9000UB ?

Placez le robot sur sa station de charge. Assurez-vous que les contacts de charge sont propres et alignés.

Comment vider le réservoir à poussière ?

Retirez le réservoir à poussière du robot, ouvrez-le et videz son contenu dans une poubelle. Nettoyez-le à l'eau si nécessaire.

Que faire si l'aspirateur ne se connecte pas au Wi-Fi ?

Vérifiez que votre routeur fonctionne correctement et que le mot de passe Wi-Fi est correct. Réinitialisez la connexion Wi-Fi dans l'application si nécessaire.

Comment programmer des nettoyages automatiques ?

Utilisez l'application mobile pour définir un calendrier de nettoyage. Sélectionnez les jours et les heures souhaités.

Que faire si le robot ne se déplace pas ?

Vérifiez que les roues ne sont pas bloquées par des débris. Assurez-vous également que la batterie est chargée.

Comment nettoyer les brosses de l'aspirateur ?

Retirez les brosses du robot et nettoyez-les en enlevant les cheveux et la saleté. Utilisez des ciseaux si nécessaire pour couper les enchevêtrements.

Que faire si l'aspirateur émet des bips ?

Les bips peuvent indiquer différents problèmes. Consultez le manuel pour identifier le code d'erreur correspondant au nombre de bips.

Comment réinitialiser le SAMSUNG POWERbot SR20K9000UB ?

Pour réinitialiser le robot, appuyez et maintenez le bouton 'Power' pendant environ 10 secondes jusqu'à ce que les lumières clignotent.

Où puis-je acheter des pièces de rechange pour le SAMSUNG POWERbot SR20K9000UB ?

Vous pouvez acheter des pièces de rechange sur le site officiel de Samsung ou chez des revendeurs agréés.

MODE D'EMPLOI POWERbot SR20K9000UB SAMSUNG

Consignes de sécurité

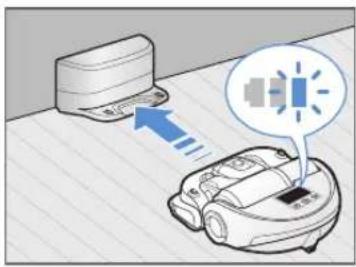

Mise en charge Charge automatique / Recharge / Batterie faible

Utilisation du POWERbot Mise sous/hors tension / Démarrage du mode Nettoyage automatique / Démarrage du mode Nettoyage localisé / Recharge / Sélection du mode de nettoyage

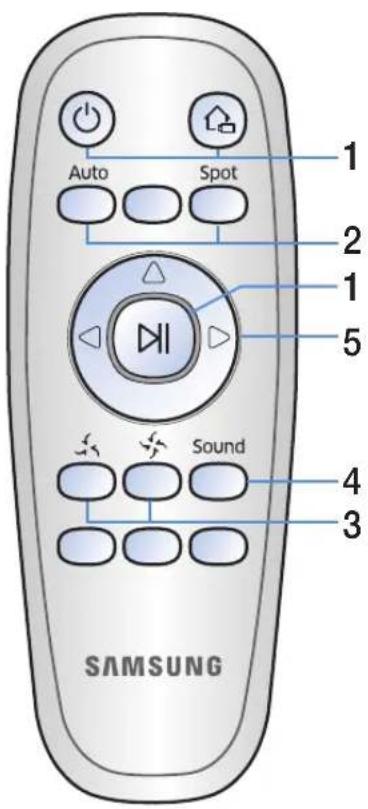

Utilisation de la télécommande Mise en marche/Recharge / Modes de nettoyage / Modes d'aspiration / Fonctions supplémentaires / Contrôle de la direction

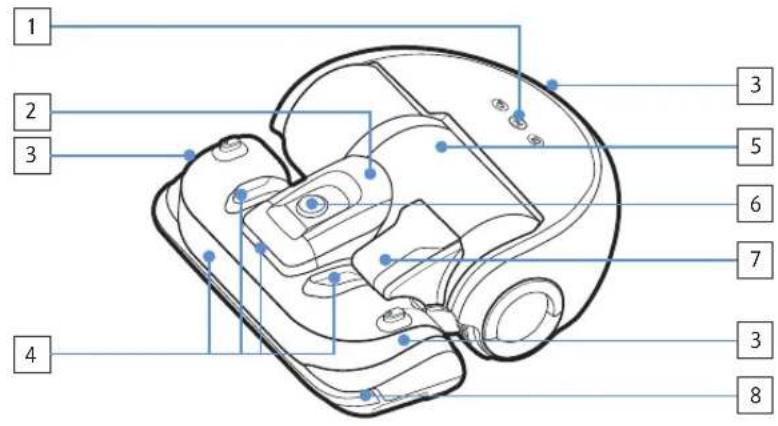

Nomenclature des différents composants Partie supérieure / Partie inférieure / Écran

Nettoyage et entretien Nettoyage du réservoir de poussière / Nettoyage des capteurs et de la caméra / Nettoyage de la brosse principale / Nettoyage de la roue d'entraînement

Remarques et avertissements Mise en charge / Pendant utilisation / Nettoyage et entretien / À propos de la batterie

Avertissements concernant la batterie

Annonce de logiciel open source

• Avant d'utiliser cet appareil, veuillez lire attentivement ce manuel et le conserver pour toute référence ultérieure. AVeRtisseMeNt

• Les instructions d'utilisation suivantes concernent plusieurs modèles; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES ATTENTION/AVERTISSEMENT UTILISÉS

AVeRtisseMeNt Indique un danger de mort ou de blessure grave. AtteNtioN Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

ReMARqUe Indique que le texte associé contient des informations importantes supplémentaires. Désigne une unité d'alimentation amovible. SR2AJ90@@U_4ge_00740G-02_EN.indb 3 2016-08-12 오후 3:07:44FRANÇAIS-04 Consignes de sécurité

CONSIGNES IMPORTANTES DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, des précautions de base doivent être prises, notamment : LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE POWERbot. Débranchez l’appareil de la prise lorsqu’il n’est pas utilisé ou avant toute opération d'entretien.

AVERTISSEMENT : pour limiter tout risque d’incendie, de choc électrique ou de blessure :

• Utilisez cet appareil uniquement tel qu’indiqué dans le présent guide.

• N'utilisez pas le POWERbot ou le chargeur de batterie / la base si celui-ci ou celle-ci est endommagé(e) de quelque manière que ce soit.

• Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur ou plongé dans l'eau, retournez-le au centre d’assistance clientèle.

• Ne manipulez pas le chargeur de batterie / la base ou le POWERbot si vous avez les mains mouillées.

• Utilisez-le uniquement à l’intérieur et sur des surfaces sèches.

• Cet appareil n’est pas destiné à être utilisé par des enfants de moins de 8 ans ou des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles soient surveillées ou qu’elles aient reçu les instructions nécessaires concernant l’utilisation de cet appareil de la part d’une personne responsable, et ce, pour leur propre sécurité.

• Les enfants ne doivent pas jouer avec l’appareil. Le nettoyage et la maintenance de l’appareil ne doivent pas être effectués par des enfants sans surveillance. Chargeur de batterie / Base

• N’utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.

• N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.

• Débranchez le chargeur de batterie / la base de la prise lorsqu’il / elle n’est pas utilisé(e) ou avant toute opération d'entretien.

• Utilisez uniquement le chargeur de batterie / la base fourni(e) par le fabricant pour recharger l’appareil.

• N’utilisez pas de cordon ou de prise endommagé(e) ni de prise murale mal fixée.

• Ne tirez pas sur le cordon ; ne soulevez pas l’appareil par le cordon ; n'utilisez pas le cordon comme poignée ; ne fermez pas la porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées. SR2AJ90@@U_4ge_00740G-02_EN.indb 4 2016-08-12 오후 3:07:44FRANÇAIS-05

• N’utilisez pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate.

• Ne débranchez pas l’appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon.

• Ne détériorez pas les batteries et ne les faites pas brûler car elles risquent d’exploser à des températures élevées.

• N’essayez pas d’ouvrir le chargeur de batterie / la base. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d’assistance clientèle.

• N’exposez jamais le chargeur de batterie / la base à des températures élevées et évitez tout contact avec l’humidité. POWERbot

• N’aspirez jamais d’objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pièces de monnaie, etc.

• N’utilisez pas l’appareil sans filtre. Pour les opérations de maintenance, n’insérez jamais vos doigts ou des objets dans le compartiment du ventilateur au cas où l’appareil se remettrait accidentellement en marche.

• N’insérez aucun objet dans les ouvertures. N’utilisez pas l’appareil si l’une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empêcher le passage de l’air.

• N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).

• N’aspirez jamais d’objets en train de brûler ou de fumer, tels que des cigarettes, des allumettes ou des cendres chaudes.

• N’aspirez jamais de liquides inflammables ou combustibles tels que de l’essence et n’utilisez jamais l’appareil si de tels liquides risquent d’être présents.

• Les lieux avec des bougies ou lampes de bureau posées sur le sol.

• Les lieux où des feux sont laissés sans surveillance (feu ou braises).

• Les lieux avec présence d’alcool distillé, de diluant, de cendriers avec cigarettes allumées, etc.

• N’utilisez pas le POWERbot dans un espace clos rempli de vapeurs de peinture à l’huile, de diluant, de substances antimites, de poussières inflammables et autres vapeurs explosives ou toxiques.

• Des fuites de batterie peuvent se produire suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l’eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l’eau claire pendant 10 minutes minimum. Consultez un médecin rapidement. SR2AJ90@@U_4ge_00740G-02_EN.indb 5 2016-08-12 오후 3:07:44FRANÇAIS-06 AVERTISSEMENT Branchement f Veillez à éviter tout risque d'électrocution ou d'incendie. – N'endommagez pas le cordon d'alimentation. – Ne tirez pas sur le cordon d’alimentation et ne touchez jamais la prise d'alimentation avec les mains mouillées. – Veillez à utiliser uniquement une source de 100 à 240 V ~ et n'utilisez jamais de multiprise pour alimenter plusieurs appareils en même temps. (Ne laissez pas le cordon traîner sur le sol.) – N’utilisez pas de cordon ou de prise d’alimentation endommagé(e) ou de prise murale mal fixée. f Retirez toute poussière ou corps étranger présent sur la fiche ou sur la pièce de contact de la prise d'alimentation. – Risque de choc électrique ou de dysfonctionnement. AVERTISSEMENT Avant l'utilisation f N'utilisez pas le POWERbot à proximité de matériaux combustibles. – Endroits à proximité d'une bougie, d'une lampe de bureau, d'une cheminée ou de matières combustibles (essence, alcool, diluants, etc.). f Le POWERbot est destiné à une utilisation domestique. Par conséquent, veillez à ne pas l'utiliser dans un grenier, un sous-sol, un garde- meuble, un bâtiment industriel, en extérieur, dans des endroits humides (salle de bain, buanderie), sur une table ou des étagères. – Cela risque d'endommager le POWERbot ou d'entraîner un dysfonctionnement. f Assurez-vous que le POWERbot ne traverse ou n'entre en contact avec aucun type de substance liquide. – Cela risque de gravement endommager le POWERbot et de contaminer d'autres zones si les roues touchent le liquide. f Ne renversez aucune substance liquide sur la base. – Risque d'incendie ou de choc électrique. f N'utilisez pas la base à d'autres fins que celles prévues pour cet appareil. – Risque d'incendie ou d'endommagement grave de la base. f Pour votre sécurité, veillez à ce que le capteur d'escarpement soit toujours propre. AVERTISSEMENT Pendant utilisation f Si le POWERbot produit des sons et des odeurs étranges ou de la fumée, appuyez immédiatement sur le bouton d'arrêt d'urgence en dessous du POWERbot, puis contactez un centre de service. AVERTISSEMENT Nettoyage et entretien f Si le cordon d'alimentation est endommagé, contactez un centre de service afin de le faire remplacer par un réparateur certifié. – Risque d'incendie ou de choc électrique. f Veuillez vous adresser à un centre de service Samsung Electronics pour le remplacement des piles. – L'utilisation de piles provenant d'autres produits peut entraîner un dysfonctionnement. Consignes de sécurité SR2AJ90@@U_4ge_00740G-02_EN.indb 6 2016-08-12 오후 3:07:44FRANÇAIS-07 f Ne renversez aucune substance liquide sur la base. – Risque d'incendie ou de choc électrique. f N'utilisez pas la base à d'autres fins que celles prévues pour cet appareil. – Risque d'incendie ou d'endommagement grave de la base. f Pour votre sécurité, veillez à ce que le capteur d'escarpement soit toujours propre. AVERTISSEMENT Pendant utilisation f Si le POWERbot produit des sons et des odeurs étranges ou de la fumée, appuyez immédiatement sur le bouton d'arrêt d'urgence en dessous du POWERbot, puis contactez un centre de service. AVERTISSEMENT Nettoyage et entretien f Si le cordon d'alimentation est endommagé, contactez un centre de service afin de le faire remplacer par un réparateur certifié. – Risque d'incendie ou de choc électrique. f Veuillez vous adresser à un centre de service Samsung Electronics pour le remplacement des piles. – L'utilisation de piles provenant d'autres produits peut entraîner un dysfonctionnement. ATTENTION Avant l'utilisation f Insérez le réservoir de poussière avant d'utiliser le POWERbot. f Pour que la recharge automatique fonctionne, assurez-vous que les conditions suivantes soient remplies. – Mettez toujours la base sous tension. – Installez la base à un endroit facile à trouver pour le POWERbot. – Ne laissez aucun objet devant la base. f Lors de l'installation de la base, ne laissez pas traîner le cordon au sol. Les roues du POWERbot pourraient s'y emmêler. f N'utilisez pas le POWERbot sur des sols de couleur noire. – Le POWERbot risquerait de ne pas fonctionner correctement. f Ne saisissez pas le POWERbot par le support du réservoir de poussière. f Ne placez aucun objet à moins de 0,5 m de chaque côté de la base et à moins de 1 m à l'avant. f Assurez-vous que le contact de charge de la base n'est pas endommagé ou contaminé par un corps étranger. f N'installez pas la base dans une pièce dont le sol est sombre. – Si le sol autour de la base est sombre, la recharge est altérée. f Avant le nettoyage, déplacez tout obstacle pouvant empêcher le déplacement du POWERbot (balançoire ou toboggan d'intérieur pour enfants, par exemple). ATTENTION Pendant utilisation f Utiliser le POWERbot sur une moquette épaisse peut endommager à la fois le POWERbot et la moquette. – Le POWERbot ne peut pas monter sur de la moquette de plus de 1 cm d'épaisseur. f N’utilisez pas le POWERbot sur des tables ou autres surfaces en hauteur. – Risque d'endommagement en cas de chute. f Le POWERbot peut heurter des pieds de meubles (chaises, bureau, etc.) ; par conséquent, pensez à les relever pour garantir un nettoyage plus rapide et efficace. f Lorsque le POWERbot est en marche, ne le levez pas et ne le portez pas vers une autre pièce. f Lorsque vous déplacez le POWERbot dans une autre pièce, ne le saisissez pas par ses roues d'entraînement. f Ne placez aucun objet sur le dessus du POWERbot car cela pourrait entraîner un dysfonctionnement. f Ramassez immédiatement les feuilles de papier et sacs en plastique lorsque vous utilisez le POWERbot. Cela pourrait boucher l'entrée. f Ne visez pas directement des personnes ou animaux avec le pointeur rouge. ATTENTION Nettoyage et entretien f Veillez à respecter les conditions suivantes afin d'éviter l'endommagement du POWERbot. – Ne vaporisez jamais d'eau directement sur le POWERbot pour le nettoyer. De même, ne le lavez jamais avec de l'essence, du diluant, de l'acétone ou de l'alcool. f Ne démontez ou ne réparez pas le POWERbot. Cette tâche doit être effectuée uniquement par un réparateur certifié. f Assurez-vous que le capteur d'obstacles et le capteur d'escarpement soient toujours propres. – Si des corps étrangers s'accumulent dessus, les capteurs peuvent connaître des dysfonctionnements. SR2AJ90@@U_4ge_00740G-02_EN.indb 7 2016-08-12 오후 3:07:44FRANÇAIS-08

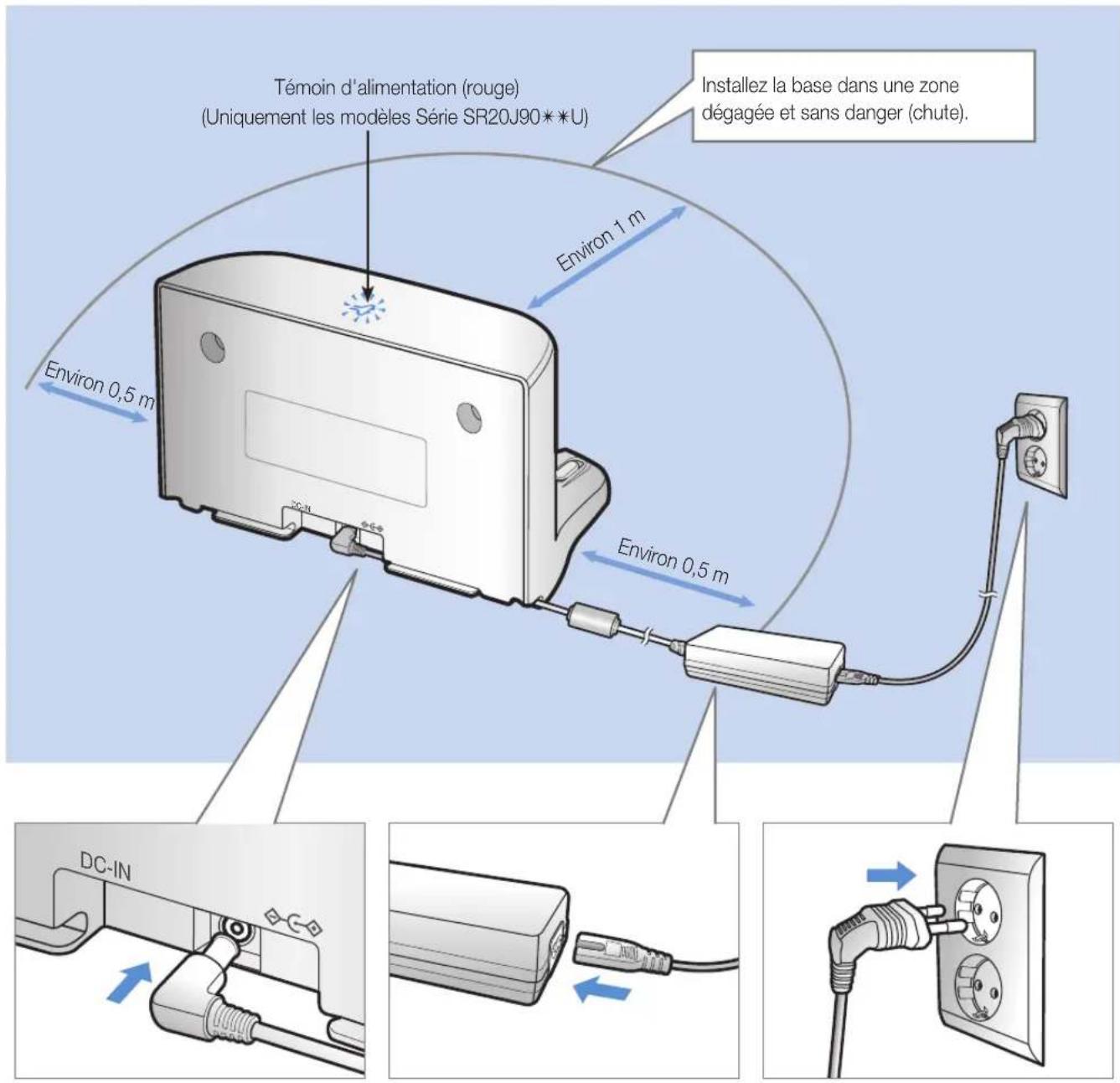

Raccordez le connecteur femelle du chargeur de batterie à la base

Raccordez le cordon d'alimentation au chargeur de batterie Lorsque vous utilisez le chargeur de batterie, le côté comportant l'autocollant doit être face au sol.

Raccordez la prise d'alimentation à la prise murale Le voyant rouge d'alimentation s'allume. Installation La base doit toujours être branchée et allumée. DC-INDC-INTémoin d'alimentation (rouge)(Uniquement les modèles Série SR20J90✴✴U)Environ 1 m Environ 0,5 m Environ 0,5 m Installez la base dans une zone dégagée et sans danger (chute). SR2AJ90@@U_4ge_00740G-02_EN.indb 8 2016-08-12 오후 3:07:45FRANÇAIS-09 Accessoires Télécommande Piles (type AAA) Guide d'utilisation Filtre de rechange (en option) Brosse de nettoyage (en option) Cordon d'alimentation Chargeur de batterie Remarque f Installez la base dans un endroit où le sol et le mur sont à niveau. f Il vaut mieux installer la base dans le sens des lames du parquet. f Si le bouton d'arrêt d'urgence est désactivé, le POWERbot ne se mettra pas en charge même s'il a rejoint la base. f Mettez toujours la base sous tension. – Si la base n'est pas sous tension, le POWERbot ne peut pas la trouver et il ne peut donc pas se recharger automatiquement. – Si vous laissez le POWERbot séparé de la base, les piles se déchargent naturellement. f Si le POWERbot est en mode Veille, il ne s'allumera pas même si le bouton d'arrêt d'urgence est désactivé, puis réactivé. Maintenez le bouton [Départ/Arrêt] sur le POWERbot pour désactiver le mode Veille. SR2AJ90@@U_4ge_00740G-02_EN.indb 9 2016-08-12 오후 3:07:45FRANÇAIS-10 Il faut prévoir environ 160 minutes (Série SR20J90✴✴U) ou 240 minutes (Série SR20K9000U✴) pour charger complètement le POWERbot lorsque vous le faites charger pour la première fois après son achat. Une fois chargé, le POWERbot peut être utilisé pendant environ 30 minutes. Mise en charge

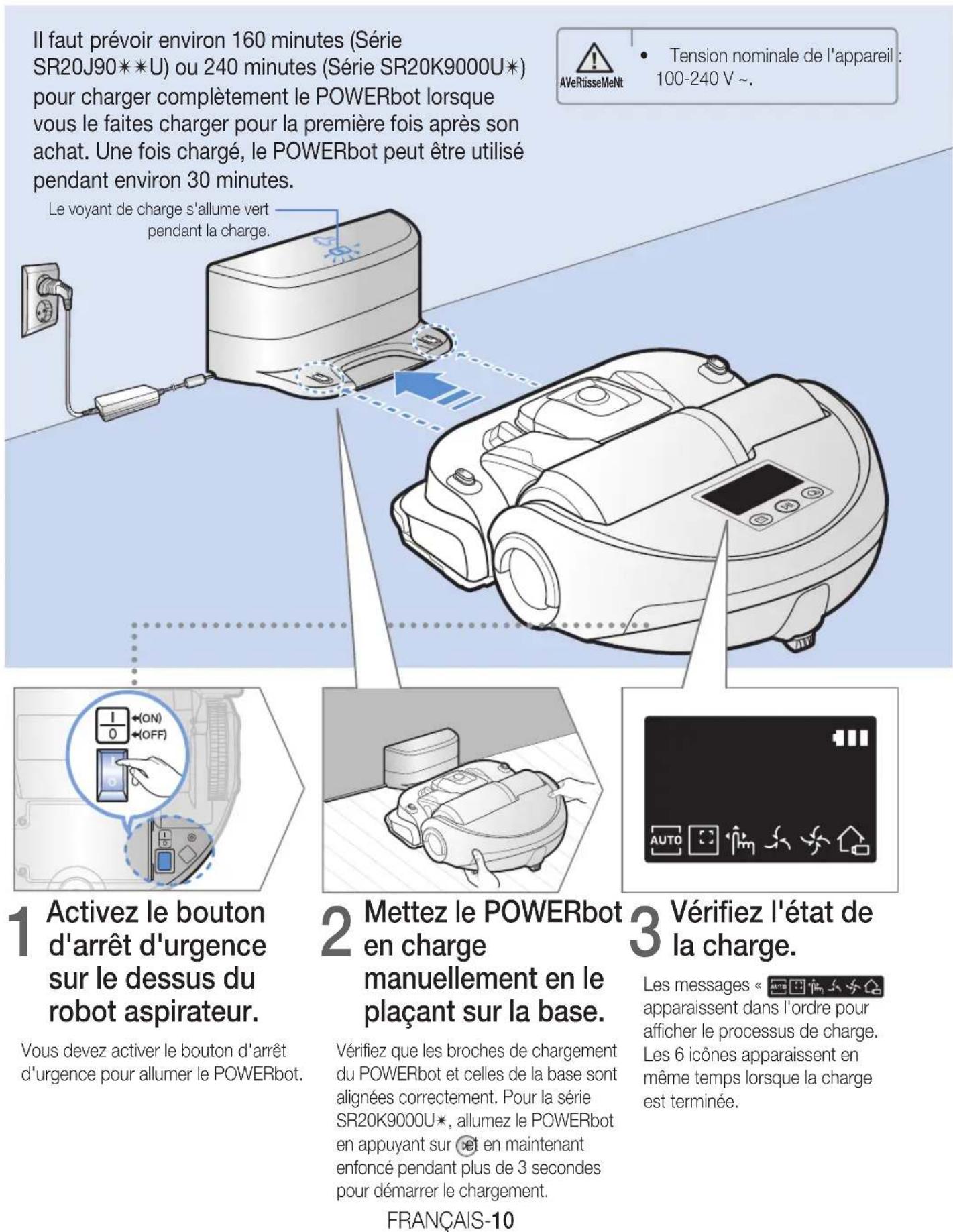

Activez le bouton d'arrêt d'urgence sur le dessus du robot aspirateur. Vous devez activer le bouton d'arrêt d'urgence pour allumer le POWERbot.

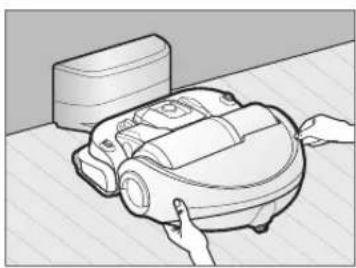

Mettez le POWERbot en charge manuellement en le plaçant sur la base. Vérifiez que les broches de chargement du POWERbot et celles de la base sont alignées correctement. Pour la série SR20K9000U✴, allumez le POWERbot en appuyant sur et en maintenant enfoncé pendant plus de 3 secondes pour démarrer le chargement.

Vérifiez l'état de la charge. Les messages « » apparaissent dans l'ordre pour afficher le processus de charge. Les 6 icônes apparaissent en même temps lorsque la charge est terminée. AVeRtisseMeNt

• Tension nominale de l'appareil : 100-240 V ~. Le voyant de charge s'allume vert pendant la charge. SR2AJ90@@U_4ge_00740G-02_EN.indb 10 2016-08-12 오후 3:07:45FRANÇAIS-11 Lorsque le voyant de la batterie se met à clignoter en cours de nettoyage, le POWERbot retourne sur sa base pour se charger automatiquement. Charge automatique Vous pouvez ordonner au POWERbot d'aller se recharger sur la base pendant le nettoyage. Recharge Mettez le POWERbot en charge manuellement en le plaçant sur la base. Batterie faible Étapes à suivre si la recharge n'a pas lieu : Vérifiez l'état d'installation de la base lorsque : fla base est située à un endroit pas facilement accessible pour le POWERbot ; fla distance entre la base et le POWERbot est supérieure à 5 m. - Il faudra certainement plus de temps au POWERbot pour revenir à la base et se recharger. Mettez le POWERbot en charge manuellement lorsque : fla base se situe dans un coin ; fla batterie est entièrement déchargée ; fle POWERbot est immobilisé à cause d'un obstacle (meuble, etc.) ; fle POWERbot ne parvient pas à franchir un seuil à proximité de la base. La hauteur maximale de seuil que le POWERbot peut franchir est d'environ 1,5 cm) ; fle voyant de batterie clignote ; fle POWERbot est en mode Nettoyage localisé ou Nettoyage manuel. SR2AJ90@@U_4ge_00740G-02_EN.indb 11 2016-08-12 오후 3:07:45FRANÇAIS-12 Utilisation du POWERbot Vous devez activer le bouton d'arrêt d'urgence sur le dessous de l'appareil avant d'utiliser le POWERbot. Mise sous/hors tension Appuyez sur le bouton pendant plus de 3 secondes. Démarrage du mode Nettoyage automatique <Série SR20J90U> Le POWERbot se déplace et effectue automatiquement le nettoyage de toute la surface une fois. <Série SR20K9000U> Le POWERbot se déplace et effectue le nettoyage de tous les emplacements définis jusqu'à ce que la batterie soit chargée. Arrêt du nettoyage : Appuyez puis relâchez le bouton . Recharge Vous pouvez ordonner au POWERbot d'aller se recharger automatiquement sur la base pendant le processus de nettoyage, en appuyant sur ce bouton. Démarrage du mode Nettoyage localisé Appuyez puis relâchez ce bouton. Le POWERbot permet d'effectuer le nettoyage intensif d'une zone spécifique AVeRtisseMeNt

• Lorsque le POWERbot n'est pas utilisé pendant 30 minutes, il s'éteint automatiquement. SR2AJ90@@U_4ge_00740G-02_EN.indb 12 2016-08-12 오후 3:07:46FRANÇAIS-13 Mode de nettoyage Sélection Icône affichée Nettoyage auto Nettoyage localisé Nettoyage manuel Le déplacement et la direction du POWERbot sont contrôlés par la télécommande. Lorsque le POWERbot est en charge, vous pouvez sélectionner uniquement le mode Nettoyage automatique. Si le POWERbot ne parvient pas à regagner sa base, il passe en mode Sleep (Veille). L'écran d'accueil de l'appareil s'éteint. Appuyez sur le bouton [Start/Stop] (Départ/ Arrêt) ou [Power] (Mise sous/hors tension) pour désactiver le mode Sleep (Veille). Les temps de charge et de nettoyage peuvent varier en fonction des conditions d'utilisation. <Icônes affichées en mode Veille> Méthode de nettoyage pour chaque mode Environ 1,5 m Environ 1,5 m Nettoyage auto <Série SR20J90U> Il effectue automatiquement le nettoyage de toute la surface une fois. <Série SR20K9000U> Il effectue le nettoyage de tous les emplacements définis jusqu'à ce que la batterie soit chargée. Nettoyage localisé Effectue le nettoyage intensif d'une zone spécifique. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits. Nettoyage manuel Vous pouvez contrôler le POWERbot avec la télécommande et le diriger de sorte de nettoyer un endroit souhaité. Sélection du mode de nettoyage SR2AJ90@@U_4ge_00740G-02_EN.indb 13 2016-08-12 오후 3:07:46FRANÇAIS-14 Utilisation de la télécommande

1 Mise en marche/Recharge Mise sous/hors tensionPermet de mettre le POWERbot sous/hors tension RechargePermet de recharger le POWERbot sur la base pendant le nettoyageDépart/ArrêtPermet de démarrer ou d'arrêter le nettoyage. 2 Modes de nettoyage Nettoyage auto fSérie SR20J90U - Permet d'effectuer automatiquement le nettoyage de toute la surface une fois. fSérie SR20K9000U - Permet d'effectuer le nettoyage de tous les emplacements définis jusqu'à ce que la batterie soit chargée.Nettoyage localiséPermet d'effectuer le nettoyage intensif d'une zone spécifique 3 Modes d'aspiration SilencieuxPermet d'effectuer le nettoyage en silenceNormalPermet d'aspirer à une puissance normale 4 Fonctions supplémentaires Signal sonoreÀ chaque fois que vous appuyez sur ce bouton, Sound Effects (Effets sonores) Mute (Silencieux) est sélectionné dans cet ordre. 5 Contrôle de la direction Déplacement vers l'avantPermet un déplacement vers l'avantTour à gauchePermet de tourner à gaucheTour à droitePermet de tourner à droite Le déplacement en arrière n'est pas disponible Insertion des piles Ouvrez le cache de l'emplacement des piles en le soulevant et en appuyant sur la languette de verrouillage, puis insérez les piles comme indiqué sur l'illustration. Ensuite, refermez le cache jusqu'à entendre un « clic ». SR2AJ90@@U_4ge_00740G-02_EN.indb 14 2016-08-12 오후 3:07:47FRANÇAIS-15 Nomenclature des différents composants

2. Support du réservoir de poussière

3. Récepteur des signaux de la

4. Capteur d’obstacles

5. Réservoir de poussière

7. Poignée du réservoir de poussière

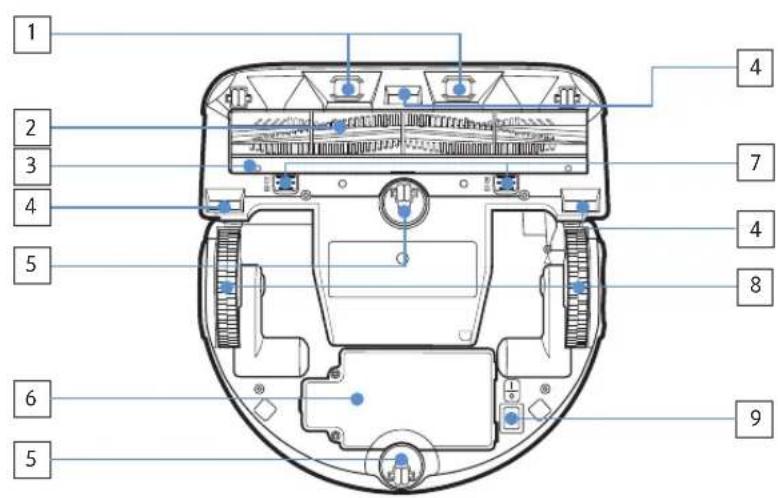

1. Broches de chargement

2. Brosse principale

3. Cache de la brosse principale

4. Capteur d’escarpement

7. Bouton du cache de la brosse principale

8. Roue d’entraînement

9. Bouton d'arrêt d'urgence

2. Voyant d'information

3. Voyant de batterie

5. Nettoyage localisé

10. Bouton de nettoyage localisé

SR2AJ90@@U_4ge_00740G-02_EN.indb 15 2016-08-12 오후 3:07:47FRANÇAIS-16 Nettoyage et entretien Vous devez désactiver le bouton d'arrêt d'urgence avant de nettoyer le POWERbot. Nettoyage du réservoir de poussière

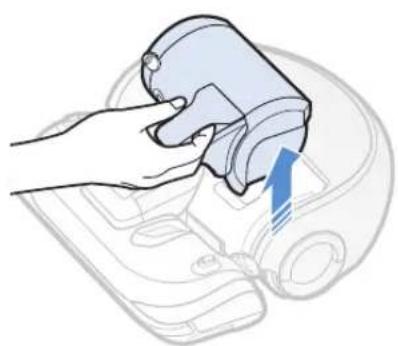

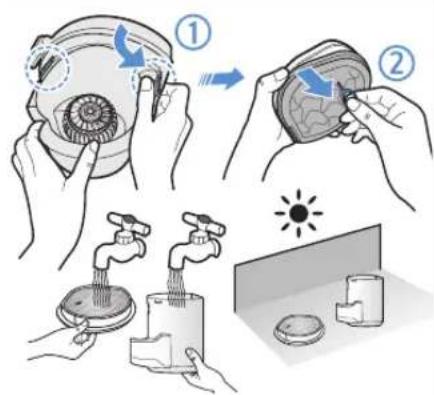

Retirez le réservoir de poussière.

Retirez le couvercle du réservoir de poussière.

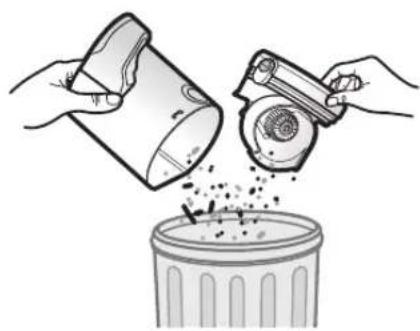

Videz le réservoir et l'unité cyclone. « Clic »

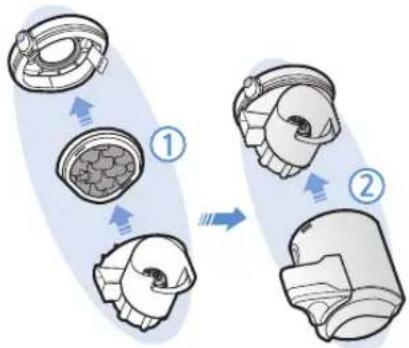

Retirez l'unité cyclone du couvercle du réservoir, puis lavez le réservoir et le filtre.

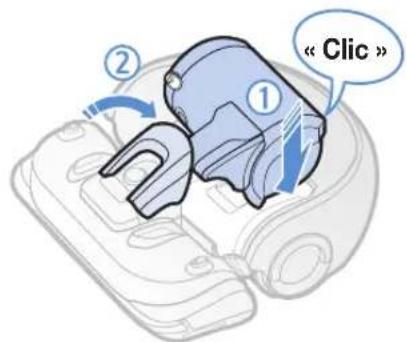

Réassemblez le réservoir de poussière.

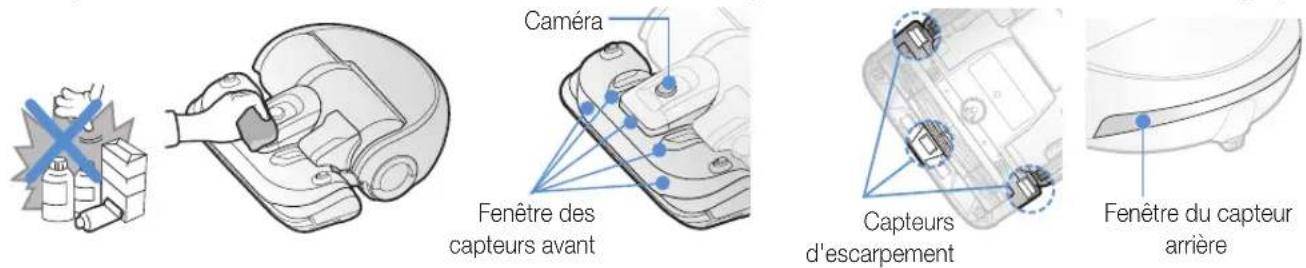

Remettez le réservoir en place sur le robot. Vous devez entendre un clic. Nettoyage des capteurs et de la caméra Essuyez doucement avec un chiffon doux. N'utilisez pas d'eau ou de solutions de nettoyage. CaméraFenêtre des capteurs avantFenêtre du capteur arrièreCapteurs d'escarpement SR2AJ90@@U_4ge_00740G-02_EN.indb 16 2016-08-12 오후 3:07:48FRANÇAIS-17 Nettoyage de la brosse principale

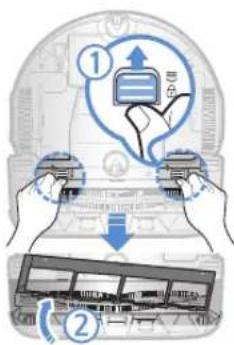

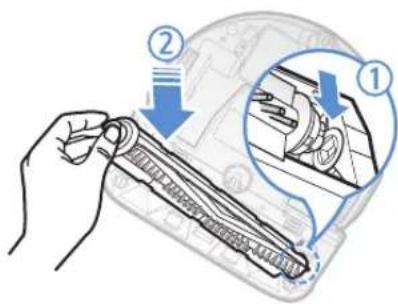

Nettoyez la brosse principale.

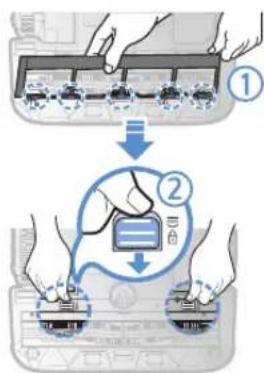

Réassemblez le cache de la brosse principale. Nettoyage de la roue d'entraînement

Étalez un chiffon doux sur le sol et retournez le POWERbot dessus.

Retirez les corps étrangers à l'aide d'une petite tige émoussée ou de pincettes. SR2AJ90@@U_4ge_00740G-02_EN.indb 17 2016-08-12 오후 3:07:49FRANÇAIS-18 Remarques et avertissements Mise en charge Remarque f En cas de surchauffe de la batterie pendant la charge, l'opération peut prendre plus de temps que prévu. f Si la charge automatique ne fonctionne pas, effectuez les opérations suivantes : – Appuyez deux fois sur le bouton d'arrêt d'urgence situé à la base du POWERbot pour désactiver et activer le mode. – Débranchez, puis rebranchez la base. – Débranchez la base, puis vérifiez l'absence de corps étrangers sur les broches de chargement et nettoyez le POWERbot et les broches de la base à l'aide d'un chiffon sec. – Vérifiez l'absence d'obstacles à proximité de la base (objets réfléchissants, chaises, etc.). f Si vous laissez le POWERbot séparé de la base, les piles se déchargent naturellement. – Essayez de maintenir le POWERbot en charge sur la base. (Toutefois, désactivez le bouton d'arrêt d'urgence et laissez la base débranchez lorsque vous prévoyez de vous absenter de la maison pendant une période prolongée dans le cadre d'un voyage d'affaires ou de vos vacances, etc.) Pendant utilisation Remarque f Le POWERbot peut rester bloqué sur certains obstacles (ex. : des seuils) au cours du nettoyage. – Pour le relancer, désactivez le bouton d'arrêt d'urgence, placez le POWERbot dans un endroit dégagé et rallumez-le. f Le POWERbot n'est pas conçu pour nettoyer parfaitement les zones auxquelles il ne peut pas accéder (angles, espace entre les meubles et le mur, etc.) – Veuillez utiliser un autre outil de nettoyage pour leur entretien régulier. f Le POWERbot n'est pas conçu pour nettoyer les taches agglomérées ; il est donc possible que certaines restent sur le sol après son passage. – Veuillez utiliser un autre outil de nettoyage pour leur entretien régulier. f Si le niveau de la batterie faiblit en mode de nettoyage automatique, le POWERbot regagne la station et revient sur la zone une fois entièrement chargé. (répétition de la fréquence de nettoyage : 1 fois) f Vous ne pouvez pas sélectionner et ordonner au POWERbot d'exécuter le mode Nettoyage localisé/manuel lorsqu'il est en charge. f Ne déplacez pas inutilement le POWERbot et n'appuyez pas sur les boutons lorsqu'il est en mode de nettoyage automatique. Cela signifierait pour lui que le nettoyage est terminé et il le reprendrait depuis le début. f Fermez les portes avant de nettoyer avec le POWERbot. Le POWERbot peut entrer dans les pièces en franchissant les seuils si ces derniers sont inférieurs à 5 cm de hauteur. SR2AJ90@@U_4ge_00740G-02_EN.indb 18 2016-08-12 오후 3:07:50FRANÇAIS-19 f Essayez de ne pas utiliser le POWERbot dans des zones proches de toboggans, d'une balançoire d'intérieur, de pots de fleurs, de cheminées ou d'endroits avec des flammes ou de l'humidité. – En cas de non-respect de cette instruction, des objets peuvent se casser. f Ne vous allongez pas autour du POWERBOT lorsqu'il fonctionne. – Vos cheveux pourraient se coincer dans la brosse principale, et vous pourriez vous blesser. Nettoyage et entretien Remarque f Lorsque vous lavez le réservoir de poussière et le filtre à l'eau claire – Réservoir de poussière : essuyez-le minutieusement avant de le remettre en place. – Filtre : faites-le sécher à l'ombre avant de le réutiliser. f Achetez un filtre auprès d'un centre de service Samsung agréé si vous avez besoin de plus de filtres. Attention f Veillez à ne pas vous coincer les doigts dans l'entrée du réservoir lorsque vous démontez ou remontez ce dernier. f Ne laissez pas d'objets risquant d'obstruer l'entrée du POWERbot sur le sol (ex. : cure- dents, cotons-tiges, etc.). f Si vous ne parvenez pas à retirer un corps étranger de la brosse principale, contactez un centre de service Samsung agréé. f La brosse principale étant chargée de nettoyer le sol, des fils ou encore des cheveux risquent de rester coincés dans le rouleau. Pour des résultats de nettoyage optimaux, vérifiez-le et nettoyez-le régulièrement. À propos de la batterie Remarque f Achetez uniquement les batteries dans des centres de service Samsung agréés et vérifiez toujours qu'elles portent le symbole d'origine ( ) et qu'elles sont adaptées au modèle de votre robot aspirateur. f Cette batterie est destinée exclusivement au POWERbot Samsung Electronics. Ne l'utilisez pas avec tout autre appareil. f Ne démontez pas et ne modifiez pas la batterie. f Ne jetez pas la batterie au feu et ne la faites pas chauffer. f N'appliquez pas d'objet métallique sur les bornes de charge (+, -). f Rangez la batterie en intérieur (entre 0 et 40 °C). f En cas de dysfonctionnement de la batterie, ne tentez pas de la démonter vous-même. Contactez votre centre de service Samsung le plus proche. f Les temps de charge et d'utilisation de la batterie diminuent au fur et à mesure. Si la durée de vie de la batterie est dépassée et qu'elle ne charge plus correctement, faites-la remplacer auprès d'un centre de service Samsung. f La période de garantie de la batterie est de 6 mois à compter de la date d’achat. SR2AJ90@@U_4ge_00740G-02_EN.indb 19 2016-08-12 오후 3:07:50FRANÇAIS-20 Codes d'information

Les codes d'information ci- dessous s'affichent à l'écran

Si un code apparaît, désactivez le bouton d'arrêt d'urgence et vérifiez les instructions ci-dessous, puis prenez les mesures appropriées

Le code d'information disparaît lorsque vous réactivez le bouton d'arrêt d'urgence Codes d'information Liste de vérification Le POWERbot a été coincé ou soulevé pendant qu'il se déplaçait. fDésactivez le bouton d'arrêt d'urgence et déplacez le POWERbot dans une autre zone. Corps étrangers dans la brosse principale fDésactivez le bouton d'arrêt d'urgence et retirez les corps étrangers de la brosse principale. Corps étrangers dans la roue d'entraînement gauche fDésactivez le bouton d'arrêt d'urgence et retirez les corps étrangers de la roue d'entraînement. Corps étrangers dans la roue d'entraînement droite fDésactivez le bouton d'arrêt d'urgence et retirez les corps étrangers de la roue d'entraînement. Contrôle du capteur antichoc fDésactivez, puis réactivez le bouton d'arrêt d'urgence. fContactez un centre de service si le code d'information est toujours présent. Accumulation de corps étrangers sur le capteur d'obstacles fDésactivez le bouton d'arrêt d'urgence et nettoyez les capteurs avant et arrière à l'aide d'un chiffon doux. Accumulation de corps étrangers sur le capteur d'escarpement fDésactivez le bouton d'arrêt d'urgence et nettoyez le capteur d'escarpement à l'aide d'un chiffon doux. SR2AJ90@@U_4ge_00740G-02_EN.indb 20 2016-08-12 오후 3:07:50FRANÇAIS-21 Dépannage Symptôme Liste de vérification Le POWERbot ne fonctionne pas du tout. fVérifiez que le bouton d'arrêt d'urgence est activé. fVérifiez que toutes les icônes sont affichées à l'écran. fVérifiez que la batterie du POWERbot est chargée. fRemplacez les piles (type AAA) si la télécommande ne fonctionne pas. Le POWERbot s'est arrêté pendant le nettoyage. fSi le POWERbot est immobilisé par un obstacle (ex. : cordon électrique, seuil, etc.), prenez-le et dégagez-le de l'obstacle. - Si des corps étrangers (morceaux de tissu, fils) restent bloqués dans une roue d'entraînement, désactivez le bouton d'arrêt d'urgence et retirez-les. La puissance d'aspiration est faible fUn réservoir trop plein peut faire baisser la puissance d'aspiration de l'appareil. Désactivez le bouton d'arrêt d'urgence et videz le réservoir fSi l'entrée située à la base du POWERbot est obstruée par des corps étrangers, désactivez le bouton d'arrêt d'urgence et retirez-les. fSi l'appareil devient soudainement plus bruyant, désactivez le bouton d'arrêt d'urgence et videz le réservoir. fSi le réservoir de poussière est mal assemblé, la puissance d'aspiration peut être affaiblie. Désactivez le bouton d'arrêt d'urgence et reportez-vous à la page 17 pour le réassemblage. Le POWERbot ne parvient pas à trouver la base. fIl peut s'agir d'une panne de courant ou la fiche d'alimentation est peut-être débranchée. fRetirez tout obstacle se trouvant autour de la base et pouvant empêcher le POWERbot de revenir à la base. fLa mise en charge peut être affectée par la présence de corps étrangers sur les broches de chargement. Retirez les corps étrangers présents sur les broches. Le POWERbot effectue soudainement le nettoyage en se déplaçant en diagonale. fVérifiez que la base se situe bien dans le sens du revêtement de sol (lames de parquet ou carrelage). fLe POWERbot peut nettoyer en diagonale s'il se dirige vers une autre zone en suivant le parcours le plus court. Il peut également se déplacer en diagonale s'il est entré en contact avec un obstacle suivant cet angle, s'il a été mis en charge sur la base suivant cet angle ou si le revêtement du sol (lames de parquet ou carrelage) est dans ce sens. Le POWERbot ne nettoie pas une certaine zone. fRegardez si la base est installée à proximité d'un passage étroit ou d'une porte et réinstallez-la dans les autres zones. - Si la base est installée à proximité d'un passage étroit ou d'une porte, le POWERbot ne peut pas franchir le passage ou le seuil. SR2AJ90@@U_4ge_00740G-02_EN.indb 21 2016-08-12 오후 3:07:50FRANÇAIS-22 Avertissements concernant la batterie AVeRtisseMeNtNe retirez pas (ou n'essayez pas de retirer) la batterie incorporée dans cet appareil par vous-même. Pour remplacer la batterie, vous devez contacter votre fournisseur de services ou un professionnel qualifié indépendant. Ces instructions ont été préparées pour une utilisation exclusive de votre fournisseur de services ou d'un professionnel qualifié indépendant.POUR VOTRE PROPRE SÉCURITÉ, N'ESSAYEZ PAS DE RETIRER LA BATTERIE PAR VOUS-MÊME OU NE LA JETEZ PAS AU FEU. NE DÉMONTEZ PAS, N'ÉCRASEZ PAS OU NE PERCEZ PAS LA BATTERIE. Comment retirer la batterie Retirez le POWERbot de la base pour le démonter.Pour des raisons de sécurité, vous devez éteindre le POWERbot avant de le démonter.

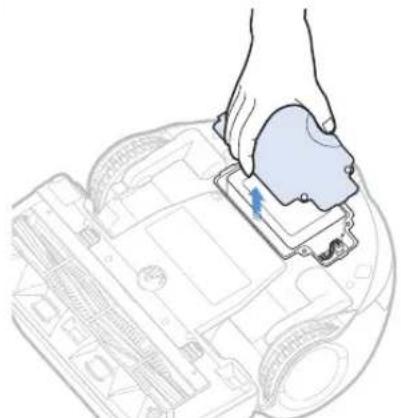

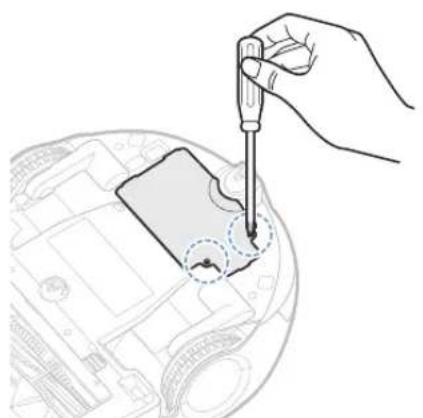

Allongez et retournez le POWERbot puis retirez 2 vis.

Retirez le couvercle du réservoir de poussière.

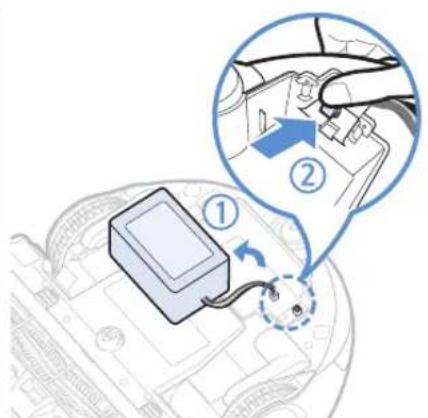

Retirez la batterie de l'encoche puis débranchez le connecteur. Les bons gestes de mise au rebut des batteries de ce produit (Applicable aux pays disposant de systèmes de collecte de batteries séparés) Ce symbole sur la batterie, son emballage ou sa documentation indique que la batterie usagée ne peut être jetée avec les autres déchets ménagers. Si les symboles chimiques Hg, Cd ou Pb sont inscrits sur la batterie, cela indique que la batterie contient du mercure, du cadmium ou du plomb selon les niveaux de référence de la directive CE 2006/66. La batterie incorporée dans cet appareil ne peut pas être remplacée par l'utilisateur. Pour plus d'informations sur son remplacement, veuillez contacter votre fournisseur de services. N'essayez pas de retirer la batterie ou ne la jetez pas au feu. Ne démontez pas, n'écrasez pas ou ne percez pas la batterie. Si vous prévoyez de jeter le produit, le site de ramassage des déchets prendra les mesures appropriées pour le recyclage et le traitement de votre produit, y compris la batterie. SR2AJ90@@U_4ge_00740G-02_EN.indb 22 2016-08-12 오후 3:07:50FRANÇAIS-23 Annonce de logiciel open source Le logiciel inclus dans cet appareil contient un logiciel libre. Vous pouvez obtenir le code source correspondant pendant une période de trois ans après la sortie de la dernière version de ce produit en adressant un email à l'adresse suivante : mailto:[e-mail]. Il est également possible d'obtenir le code source complet correspondant sur un support physique tel qu'un CD-ROM ; un coût minimal sera requis. L'URL suivant http://opensource.samsung.com/opensource/VR9000H/seq/0 renvoie à la page de téléchargement du code source et aux informations concernant la licence libre relative à cet appareil. Cette offre est valable pour quiconque ayant reçu cette information. Spécifications Classification Élément Informations détaillées Caractéristiques mécaniques (POWERbot) Dimensions (Profondeur x Hauteur x Longueur) 378 mm x 135 mm x 362 mm Poids 4,3 kg Capteur Système de reconnaissance du plafond (Visionary mapping plus

Type de boutons du POWERbot Tactile Caractéristiques d'alimentation Tension 100-240 V~, 50 Hz/60 Hz Consommation électrique 80 W Caractéristiques de la batterie Lithium-ion 21,6 V/39 Wh Nettoyage Type de charge Charge automatique/manuelle Mode de nettoyage Automatique, Localisé, Manuel Temps de charge Série SR20J90U : Environ 160 minutes Série SR20K9000U : Environ 240 minutes Temps de nettoyage Environ 30 minutes (mode Normal/sur sol dur) Les temps de charge et de nettoyage peuvent varier en fonction des conditions d'utilisation. Cet aspirateur est conforme aux normes suivantes : - Directive relative à la compatibilité électromagnétique : 2004/108/CEE - Directive relative à la basse tension : 2006/95/CE SR2AJ90@@U_4ge_00740G-02_EN.indb 23 2016-08-12 오후 3:07:51SR2AJ90@@U_4ge_00740G-02_EN.indb 24 2016-08-12 오후 3:07:51SR20J90✴✴U SeriesSR20K9000U✴ Series POWERbot user manual imagine the possibilities Thank you for purchasing a Samsung product. english ✻ Before operating this unit, please read the instructions carefully.✻ For indoor use only. SR2AJ90@@U_4ge_00740G-02_EN.indb 1 2016-08-12 오후 3:07:51ENGLISH-02 contents
