Marke	Samsung
Modell	POWERbot SR20K9000UB
Produkttyp	Saugroboter
Abmessungen (L x T x H)	362 x 378 x 135 mm
Gewicht	4,3 kg
Stromversorgung	100-240 V ~, 50/60 Hz
Stromverbrauch	80 W
Batterietyp	Lithium-Ionen 21,6 V / 39 Wh
Ladezeit	Ca. 240 Minuten
Reinigungszeit	Ca. 30 Minuten (Modus Normal, harter Boden)
Reinigungsmodi	Automatisch, Spot, Manuell
Saugmodi	Leise, Normal
Sensoren	Hindernisse, Absturzsicherung, Kamera (Visionary Mapping Plus)
Fernbedienung inklusive	Ja (AAA-Batterien enthalten)
Ladeart	Automatisch und manuell
Fassungsvermögen Staubbehälter	Nicht in der Anleitung angegeben
Filter	Waschbarer Filter, Ersatz erhältlich
Mitgeliefertes Zubehör	Ladestation, Ladegerät, Netzkabel, Fernbedienung, Batterien, Ersatzfilter, Reinigungsbürste
Maximale Höhe überwindbarer Schwellen	Ca. 1,5 cm
Geräuschpegel	Nicht angegeben, aber leiser Modus verfügbar
Batteriegarantie	6 Monate ab Kaufdatum

Häufig gestellte Fragen - POWERbot SR20K9000UB SAMSUNG

Wie lade ich den POWERbot SR20K9000UB auf?

Stellen Sie den Roboter auf die Ladestation und richten Sie die Ladekontakte aus. Der vollständige Ladevorgang dauert ca. 240 Minuten. Der Roboter kann bei schwacher Batterie auch automatisch zur Basis zurückkehren.

Was tun, wenn der Roboter seine Basis nicht findet?

Überprüfen Sie, ob die Basis angeschlossen und eingeschaltet ist (rote Anzeige). Stellen Sie sicher, dass kein Hindernis den Weg blockiert (spiegelnde Gegenstände, Stühle). Reinigen Sie die Ladekontakte mit einem trockenen Tuch.

Wie lange hält die Akkulaufzeit des Roboters?

Im Normalmodus auf hartem Boden beträgt die Laufzeit ca. 30 Minuten. Diese Zeit kann je nach Batteriezustand und Nutzungsbedingungen variieren.

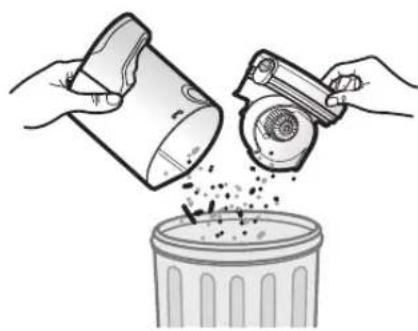

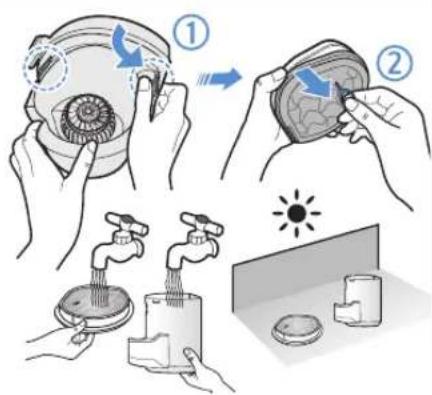

Wie reinige ich den Staubbehälter?

Schalten Sie den Nothalt-Schalter aus, nehmen Sie den Behälter heraus, leeren Sie ihn, waschen Sie ihn und den Filter mit klarem Wasser. Trocknen Sie den Filter im Schatten, bevor Sie ihn wieder einsetzen.

Was bedeuten die auf dem Bildschirm angezeigten Informationscodes?

Die Codes weisen auf Probleme wie eine Blockierung, Fremdkörper in der Bürste oder den Rädern oder verschmutzte Sensoren hin. Schalten Sie den Nothalt-Schalter aus und befolgen Sie die Anweisungen in der Anleitung, um das Problem zu beheben.

Kann ich den Roboter auf Teppich verwenden?

Ja, aber vermeiden Sie dicke Teppiche von mehr als 1 cm. Der Roboter kann möglicherweise nicht darauf fahren und könnte den Teppich oder sich selbst beschädigen.

Wie ersetze ich den Akku?

Der integrierte Akku darf nur von einem autorisierten Samsung-Servicecenter ausgetauscht werden. Versuchen Sie nicht, ihn selbst zu entfernen. Kontaktieren Sie den Kundendienst.

Der Roboter macht ein ungewöhnliches Geräusch, was tun?

Schalten Sie den Nothalt-Schalter aus und leeren Sie den Staubbehälter. Überprüfen Sie, ob Fremdkörper den Lufteinlass oder die Hauptbürste blockieren. Wenn das Geräusch anhält, wenden Sie sich an ein Servicecenter.

Wie verwende ich die Fernbedienung?

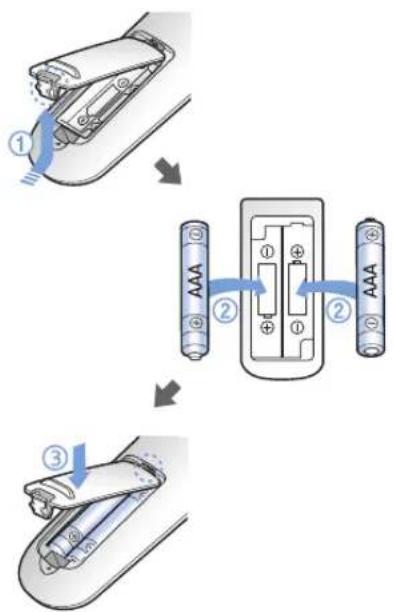

Legen Sie die mitgelieferten AAA-Batterien ein. Verwenden Sie die Tasten zum Starten/Stoppen, zum Auswählen der Modi (Auto, Spot), zum Steuern der Richtung, zum Aktivieren des Leise-Modus oder der Tonfunktion.

Was tun, wenn der Roboter diagonal reinigt?

Dies kann normal sein, wenn der Roboter den kürzesten Weg nimmt. Überprüfen Sie, ob die Basis gut mit der Richtung des Bodenbelags ausgerichtet ist. Wenn das Problem weiterhin besteht, lesen Sie die Anleitung.

BEDIENUNGSANLEITUNG POWERbot SR20K9000UB SAMSUNG

* Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.

* Nur zum Einsatz in geschlossenen Räumen geeignet.

Deutsch

imagine the possibilities

Vielen Dank, dass Sie sich für ein Gerät von Samsung entschieden haben.

Inhalt

03 Sicherheitsinformationen

08 Aufstellen der Dockingstation Zubehör

10 Laden Automatisches Laden / Aufladen / Niedriger Akkuladestand

12 Verwenden des POWERbot Ein-/Ausschalten / Automatikbetrieb / Punktsaugen / Aufladen / Auswählen des Reinigungsmodus

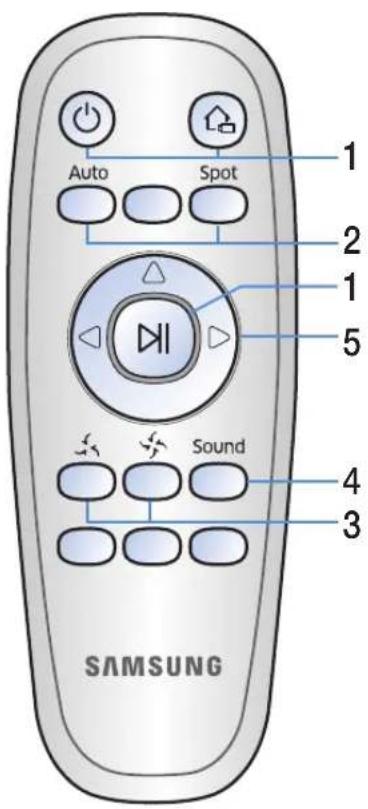

14 Verwenden der Fernbedienung Ein-/Ausschalten/Aufladen / Reinigungsmodi / Saugmodi / Zusatzfunktionen / Richtungssteuerung

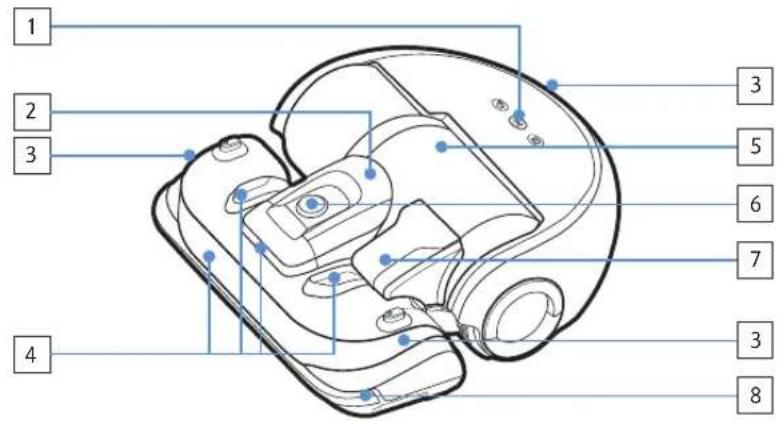

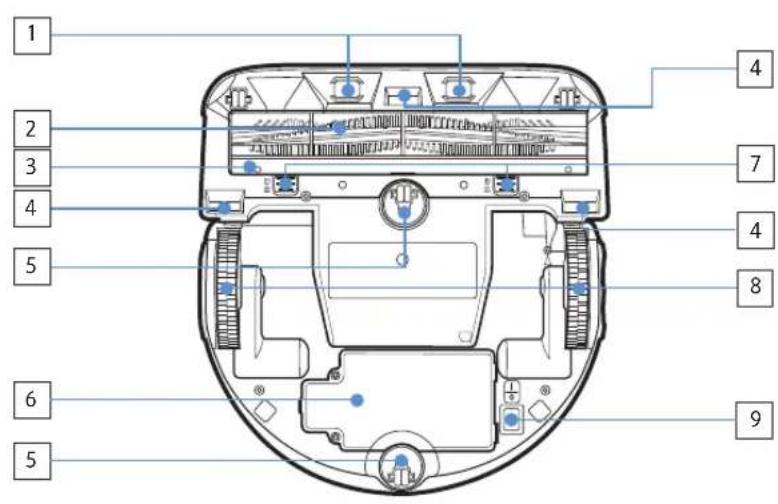

15 Bezeichnung der Teile Oberseite / Unterseite / Display

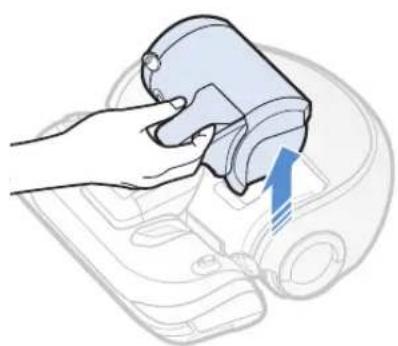

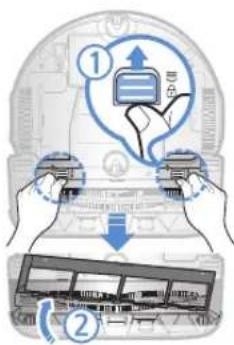

16 Reinigung und Pflege Reinigen des Staubbehälters / Reinigen der Sensoren und der Kamera / Reinigen der Kraftbürste / Reinigen des Antriebsrads

18 Hinweise und Vorsichtsmaßnahmen Laden / Im Betrieb / Reinigung und Pflege / Informationen zum Akku

20 Informationscodes

21 Fehlerbehebung

22 Warnhinweise zur Batterie

23 Informationen über Open-Source-Software

23 Technische Daten

Sicherheitsinformationen

SICHERHEITSINFORMATIONEN

- Lesen Sie vor der Verwendung des Geräts das Benutzerhandbuch sorgfältig durch, und bewahren Sie sie zum späteren Nachschlagen auf.

- Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Geräts leicht von den in dieser Bedienungsanleitung beschriebenen Merkmalen abweichen.

SYMBOLE DER GEFAHREN-/WARNHINWEISE

WARNUNG	Dieses Symbol weist darauf hin, dass Lebensgefahr oder das Risiko ernsthafter Verletzungen besteht.
VoRsicht	Dieses Symbol weist darauf hin, dass die Gefahr von Personen- oder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE

hiNWeis	Dieses Symbol weist darauf hin, dass der folgende Text wichtige Zusatzinformationen enthalt.
	Zeigt eine abnehmbare Versorgungseinheit an.

Sicherheitsinformationen

WICHTIGE SICHERHEITSHINWEISE

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtsmaßnahmen wie u. a. die folgenden zu beachten:

LESEN SIE VOR DER VERWENDUNG IHRES POWERbot SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH.

Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden und ehe Sie Wartungsarbeiten durchführen.

WARNUNG: So verringern Sie die Gefahr von Verletzungen, Stromschlägen oder Bränden:

ALLGEMEIN

• Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.
• Verwenden Sie weder den POWERbot noch die Batterielade-/Dockingstation, wenn sie beschädigt sind.
• Wenn das Gerät nicht ordnungsgemäß arbeitet, heruntergefallen, beschädigt oder ins Wasser gefallen ist oder im Freien vergessen wurde, schicken Sie es an das nächstgelegene Kundendienstzentrum.
• Berühren Sie die Batterielade-/Dockingstation und den POWERbot nicht mit nassen Händen.
• Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen nur bedient werden, wenn sie unter Aufsicht stehen oder eine Unterweisung zum sicheren Umgang mit dem Gerät erhalten haben und die damit verbundenen Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.

Batterielade-/Dockingstation

• Modifizieren Sie den gepolten Stecker nicht, um ihn an eine ungepolte Steckdose oder ein ungepoltes Verlängerungskabel anschließen zu können.
• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.
• Ziehen Sie den Stecker der Batterielade-/Dockingstation aus der Dose, wenn Sie das Gerät nicht verwenden und ehe Sie Wartungsarbeiten durchführen.
• Verwenden Sie nur die vom Hersteller mitgelieferte Batterielade-/Dockingstation, um die Batterien zu laden.

• Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen.

• Ziehen und tragen Sie das Gerät nicht am Kabel, und verwenden Sie das Kabel nicht als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberflächen.

• Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.
• Ziehen Sie zum nicht am Netzkabel, wenn Sie den Stecker aus der Dose ziehen. Ziehen Sie den Stecker stets am Stecker selbst und nicht am Kabel heraus.
• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen explodieren.
• Versuchen Sie keinesfalls, die Batterielade-/Dockingstation zu öffnen. Reparaturen dürfen nur von einem qualifizierten Kundendienstzentrum durchgeführt werden.
• Setzen Sie die Lade-/Dockingstation keinen hohen Temperaturen aus, und lassen Sie weder feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit der Batterielade-/Dockingstation kommen.

POWERbot

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen usw. auf.
• Verwenden Sie das Gerät niemals ohne Filter. Führen Sie bei Wartung und Pflege des Geräts niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer ein, da sich das Gerät möglicherweise ungewollt einschalten könnte.
• Stecken Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fusseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten.
• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abflussreiniger usw.) auf.
• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer oder heiße Asche).
• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten.
• Räume mit Kerzen oder Schreibtischlampen auf dem Boden.
• Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).
• Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. befinden.
• Verwenden Sie den POWERbot nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünnern, Mottenschutzmitteln, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält.
• Die Akkus können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Wenn diese Flüssigkeit auf die Haut gelangt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen gelangt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser aus. Suchen Sie medizinische Hilfe auf.

Sicherheitsinformationen

WARNUNG

Hinweise zur Stromversorgung

▶ Beugen Sie der Gefahr eines Stromschlags oder Brands vor.

- Beschädigen Sie nicht das Netzkabel.

- Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen.

- Schließen Sie das Gerät ausschließlich an eine eigens dafür bestimmte Steckdose mit 100 - 240 VAC und niemals an eine Steckerleiste an, die für weitere Geräte verwendet wird. (Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.)

- Verwenden Sie keine beschädigten oder losen Netzstecker, Netzkabel und Steckdosen.

▶ Entfernen Sie Staub und sonstige Fremdpartikel vom Ladestift und den Kontakten des Netzsteckers.

- Andernfalls besteht die Gefahr eines Stromschlags oder einer Fehlfunktion.

WARNUNG

Vor der Verwendung

▶ Verwenden Sie den POWERbot nicht in der Nähe von brennbaren Materialien.

– Dazu gehören Orte, an denen sich Kerzen, Schreibtischlampen, offene Feuerstellen oder brennbare Stoffe wie Benzin, Alkohol, Verdünner usw. befinden.

Der POWERbot ist für den Gebrauch im Haushalt bestimmt. Verwenden Sie ihn deshalb nicht zur Reinigung von Kellern, Dachböden, Lagerräumen, industriell genutzten Gebäuden, Flächen im Außenbereich oder in feuchten Umgebungen (z. B. Badezimmer, Waschküche), auf Tischen oder Regalen.

- Andernfalls könnten Schäden oder Fehlfunktion am POWERbot die Folge sein.

▶ Stellen Sie sicher, dass der POWERbot nicht durch Flüssigkeiten jeglicher Art fährt oder in sonstiger Weise mit ihnen in Kontakt kommt.

- Der POWERbot kann schwer beschädigt werden oder andere Bereiche verschmutzen, wenn die Räder durch Flüssigkeiten fahren.

▶ Schütten Sie keine Flüssigkeiten auf die Dockingstation.

- Es besteht die Gefahr eines Stromschlags oder Brandes.

▶ Verwenden Sie die Dockingstation ausschließlich zum dafür vorgesehenen Zweck.

– Andernfalls besteht die Gefahr von Bränden oder schweren Schäden an der Dockingstation.

▶ Halten Sie den Höhensensor zu Ihrer eigenen Sicherheit stets sauber.

WARNUNG

Im Betrieb

▶ Wenn der POWERbot ungewöhnliche Geräusche, Gerüche oder Rauch entwickelt, schalten Sie den POWERbot unverzüglich mit dem Notschalter an der Geräteunterseite aus und wenden Sie sich an ein Kundendienstzentrum.

WARNUNG

Reinigung und Pflege

Wenden Sie sich bei einem beschädigten Netzkabel an ein Kundendienstzentrum, um es von einer qualifizierten Fachkraft austauschen zu lassen.

- Es besteht die Gefahr eines Stromschlags oder Brandes.

Wenden Sie sich für einen Austausch der Akkus an ein Kundendienstzentrum von Samsung Electronics.

– Die Verwendung von Akkus aus anderen Geräten kann zu Fehlfunktionen führen.

VORSICHT

Vor der Verwendung

▶ Setzen Sie vor Verwendung des POWERbot den Staubbehälter ein.
▶ Beachten Sie für eine ordnungsgemäße Durchführung des automatischen Ladevorgangs die folgenden Hinweise.

– Die Dockingstation muss stets eingeschaltet sein.
- Stellen Sie die Dockingstation an einer Stelle auf, die vom POWERbot leicht gefunden und angesteuert werden kann.
– Beseitigen Sie alle Hindernisse vor der Dockingstation.

Achten Sie beim Aufstellen der Dockingstation darauf, dass das Kabel nicht ungeschützt auf dem Boden herumliegt, da sich der POWERbot darin verfangen könnte.
▶ Verwenden Sie den POWERbot nicht auf schwarzen Böden.

- In diesem Fall funktioniert der POWERbot möglicherweise nicht ordnungsgemäß.

▶ Heben Sie den POWERbot niemals an der Halterung für den Staubbehälter an.
▶ Entfernen Sie in einem Bereich von 0,5 m zu beiden Seiten bzw. von 1 m vor der Dockingstation alle Gegenstände.
▶ Stellen Sie sicher, dass die Ladestifte der Dockingstation nicht beschädigt sind oder sich Fremdstoffe darauf befinden.
▶ Stellen Sie die Dockingstation nicht auf einem dunklen Untergrund auf.

- Ein zu dunkler Untergrund um die Dockingstation erschwert möglicherweise den Ladevorgang des POWERbot.

▶ Entfernen Sie vor der Verwendung alle Gegenstände, die die Bewegung des POWERbot behindern könnten (wie z. B. Kinder-Schaukeln oder -Rutschen für den Innenbereich).

VORSICHT

Im Betrieb

▶ Verwenden Sie den POWERbot nicht auf dicken Teppichböden, da andernfalls Schäden sowohl am POWERbot als auch am Teppich die Folge sein können.
- Der POWERbot ist nicht für die Reinigung von Teppichen mit einer Dicke von mehr als 1 cm geeignet.
▶ Verwenden Sie den POWERbot nicht auf Tischen oder an anderen erhöhten Stellen.
– Er könnte beschädigt werden, wenn er herunterfällt.
Der POWERbot könnte beim Reinigen gegen Stuhl- und Tischbeine fahren. Räumen Sie Stühle und Tische deshalb für eine schnelle und wirksame Reinigung stets beiseite.
▶ Heben Sie den POWERbot nicht an und bringen Sie in nicht in einen anderen Raum, während er in Betrieb ist.
▶ Transportieren Sie den POWERbot nicht, indem Sie ihn an den Antriebsrädern halten.
▶ Stellen oder legen Sie keine Gegenstände auf den POWERbot, da andernfalls Fehlfunktionen die Folge sein können.
▶ Entfernen Sie bei Verwendung des POWERbot stets evtl. herumliegende Papier- oder Kunststofftüten, da diese den Lufteinlass des Geräts blockieren könnten.
Richten Sie den roten Pointer niemals direkt auf Personen oder Tiere.

VORSICHT

Reinigung und Pflege

▶ Befolgen Sie die folgenden Hinweise, um Schäden am POWERbot zu vermeiden.
- Sprühen Sie zum Reinigen kein Wasser direkt auf den POWERbot. Verwenden Sie niemals Waschbenzin, Verdünner oder Alkohol, um das Gerät zu reinigen.
▶ Demontieren und reparieren Sie den POWERbot nicht selbst. Diese Arbeiten dürfen nur von einer qualifizierten Fachkraft durchgeführt werden.

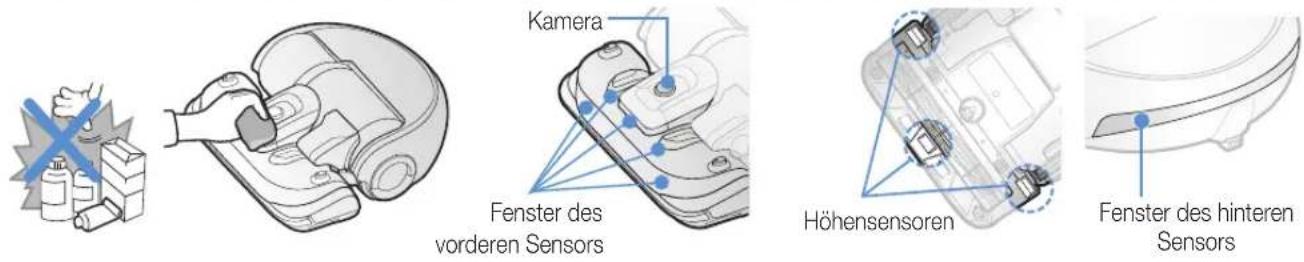

▶ Halten Sie den Hindernissensor und den Höhensensor stets sauber.

- Wenn sich Fremdstoffe auf den Sensoren ansammeln, funktionieren sie möglicherweise nicht mehr ordnungsgemäß.

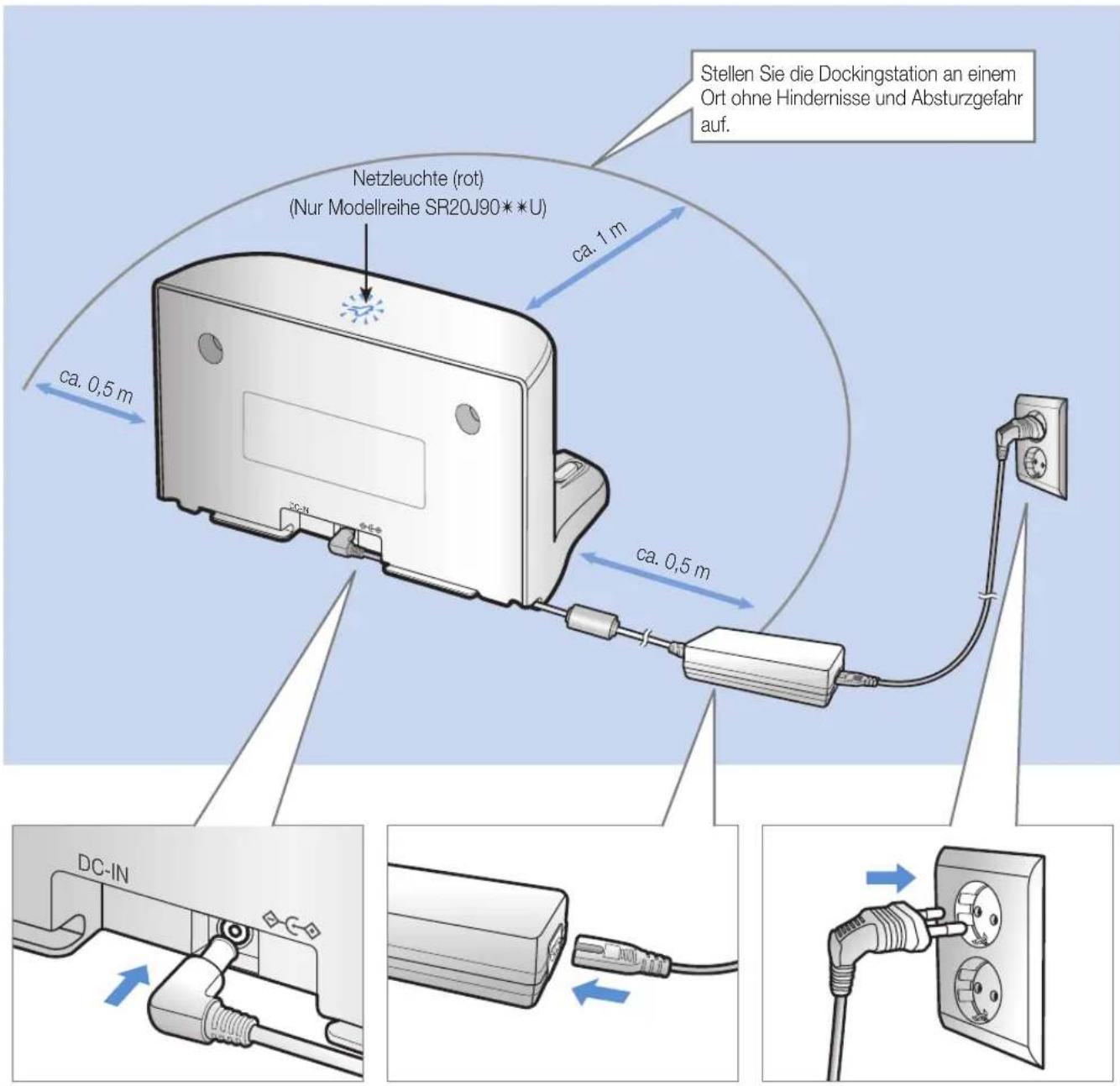

Aufstellen der Dockingstation

Die Dockingstation muss stets an die Steckdose angeschlossen und eingeschaltet sein.

1 Verbinden Sie den Stecker des Batterieladegeräts mit der Dockingstation

2 Verbinden Sie das Netzkabel mit dem Batterieladegerät.

Verwenden Sie das Batterieladegerät stets so, dass der Aufkleber nach unten weist.

3 Verbinden Sie den Netzstecker mit der Steckdose.

Die Netzanzeige leuchtet rot.

Zubehör

			(optional erhältlich)
Fernbedienung Batterien (Typ AAA) Benutzerhandbuch Ersatzfilter
Reinigungsbürste(optional erhältlich)	Netzkabel Batterieladegerät

hinweis

▶ Stellen Sie die Dockingstation in einem Raum mit ebenem Untergrund und geraden Wänden auf.
▶ Stellen Sie die Dockingstation bei Holzfußböden am besten in Richtung der Maserung des Holzes auf.
▶ Wenn sich der Notschalter in der Aus-Position befindet, wird der POWERbot auch dann nicht geladen, wenn er an die Dockingstation angedockt ist.

▶ Die Dockingstation muss stets eingeschaltet sein.

• Wenn die Dockingstation nicht eingeschaltet oder die Stromversorgung unterbrochen ist, kann der POWERbot die Dockingstation nicht ansteuern und wird nicht automatisch geladen.
• Der Akku entlädt sich langsam von selbst, sobald der POWERbot von der Dockingstation getrennt wird.

▶ Wenn sich der POWERbot im Energiesparmodus befindet, wird er nicht wieder aktiviert, selbst wenn er mit dem Notschalter aus- und dann wieder eingeschaltet wird. Halten Sie die Taste [Start/Stop (Start/Stopp)] auf dem POWERbot gedrückt, um den Energiesparmodus zu deaktivieren.

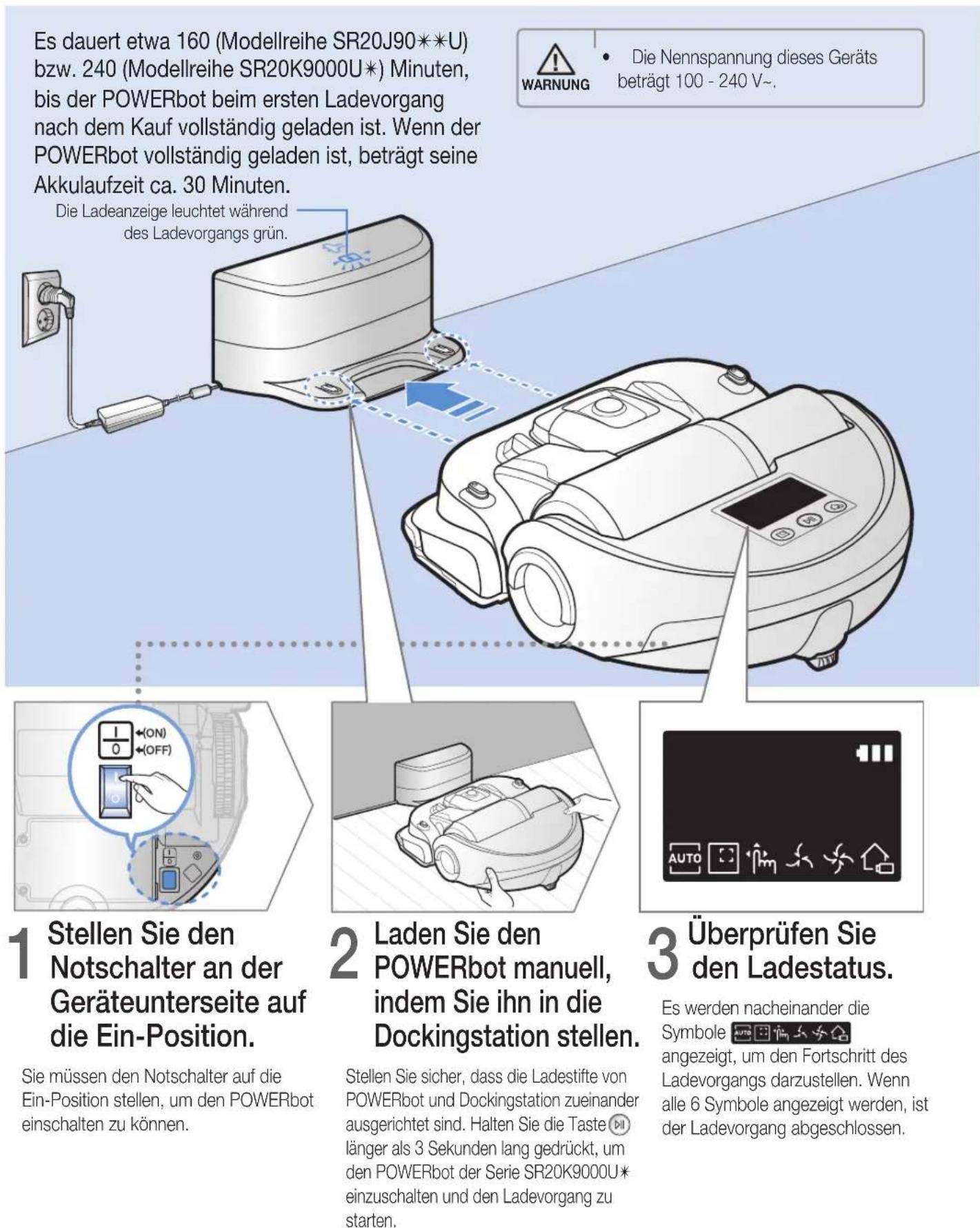

Laden

DEUTSCH-10

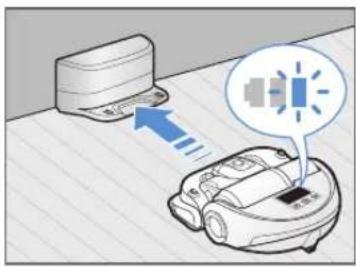

Automatisches Laden

Wenn die Akkuanzeige beim Reinigen blinkt, kehrt der POWERbot zur Dockingstation zurück, um sich automatisch aufzuladen.

Aufladen

Sie können den POWERbot so einstellen, dass er beim Saugen automatisch die Dockingstation anfährt.

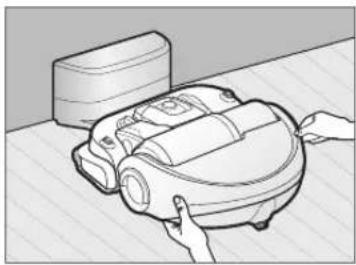

Niedriger Akkuladestand

Sie können den POWERbot manuell laden, indem Sie ihn auf die Dockingstation stellen.

Wenn der Ladevorgang nicht ordnungsgemäß durchgeführt wird:

Überprüfen Sie die Aufstellung der Dockingstation und kontrollieren Sie, ob:

▶ die Dockingstation an einer Stelle aufgestellt wurde, die der POWERbot nicht leicht anfahren kann.
▶ die Entfernung zwischen Dockingstation und POWERbot mehr als 5 m beträgt.

-Es kann länger dauern, bis der POWERbot den Rückweg zur Dockingstation findet.

Laden Sie den POWERbot manuell, wenn:

▶ sich die Dockingstation in einer Ecke befindet.
▶ der Akku vollkommen entladen ist
▶ der POWERbot von einem Hindernis (Möbelstück o. ä.)

▶ sich vor der Dockingstation eine Schwelle befindet, die der POWERbot nicht überwinden kann. (Der POWERbot kann maximal Schwellen mit einer Höhe von ca. 1,5 cm überwinden.)

▶ die Akkuanzeige blinkt.

▶ der POWERbot auf Punktsaugen oder Handsaugen eingestellt ist.

Verwenden des POWERbot

Sie müssen den Notschalter auf die Ein-Position stellen, ehe Sie den POWERbot verwenden.

Ein-/Ausschalten

Halten Sie die Taste länger als 3

Sekunden lang gedrückt.

- Wenn der POWERbot 30 Minuten lang nicht benutzt wird, schaltet sich das Gerät automatisch aus.

Automatikbetrieb

Drücken Sie diese Taste.

Der POWERbot fährt und saugt automatisch, bis der gesamte Raum einmal gereinigt ist.

Der PowerBot befährt und reinigt alle eingestellten

Bereiche solange, bis die Batterie leer ist.

* Saugvorgang anhalten: Drücken Sie die Tasteil.

Punktsaugen

Drücken Sie diese Taste. Der POWERbot führt eine intensive Reinigung eines abgegrenzten Bereichs durch.

Aufladen

Durch Drücken dieser Taste können Sie den POWERbot so einstellen, dass er während des Reinigungsvorgangs automatisch die Dockingstation ansteuert.

Auswählen des Reinigungsmodus

Reinigungsmodus So wählen Sie ihn aus Angezeigtes Symbol
Automatische Reinigung
Punktsaugen
Handsaugen	※ Die Bewegungs- und Richtungssteuerung des POWERbot erfolgt mit Hilfe der Fernbedienung.

* Wenn der POWERbot geladen wird, können Sie ausschließlich den automatischen Reinigungsmodus auswählen.
* Der Energiesparmodus wird aktiviert, wenn der POWERbot nicht zur Dockingstation zurückkehren kann. In diesem Fall wird das Display am Gehäuse ausgeschaltet. Zum Deaktivieren des Energiesparmodus drücken Sie die Taste [Start/Stop (Start/Stopp)] oder [Power (Ein/Aus)].
* Die Ladezeit und die Saugdauer können sich je nach Einsatzbedingungen unterscheiden.

Solid dark gray rectangle with no visible text, symbols, or features.

Saugbewegungen in den einzelnen Modi

Automatische Reinigung

Saugt automatisch, bis der gesamte Raum einmal gereinigt ist.

Reinigt alle eingestellten Bereiche solange, bis die Batterie leer ist.

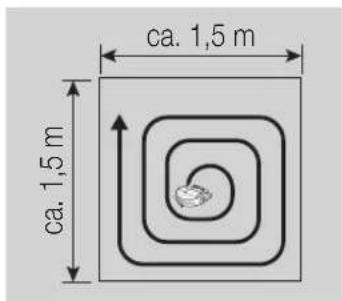

Punktsaugen

Intensive Reinigung eines abgegrenzten Bereichs. Dieser Modus kann verwendet werden, um z. B. Brot- oder Kekskrümel aufzusaugen.

Sie können den POWERbot mit der Fernbedienung zu einem bestimmten Bereich fahren, um diesen individuell zu reinigen.

Verwenden der Fernbedienung

Einlegen der Batterien

Zum Öffnen ziehen Sie die Abdeckung des Batteriefachs bei gedrückter Verriegelung nach oben. Legen Sie dann die Batterien ein (siehe Abbildung). Schließen Sie dann die Abdeckung, bis sie hörbar einrastet.

1 Ein-/Ausschalten/Aufladen

Ein/Aus		Hiermit schalten Sie den POWERbot ein/aus.
Aufladen		Hiermit können Sie den POWERbot so einstellen, dass er beim Saugen automatisch die Dockingstation anfährt.
Start/Stopp		Hiermit starten bzw. beenden Sie den Saugvorgang.

2 Reinigungsmodi

Automatische Reinigung		► Modellreihe SR20J90**U-Hiermit wird der gesamte Raum automatisch einmal gereinigt.► Modellreihe SR20K9000U*-Mit dieser Einstellung werden alle eingestellten Bereiche solange gereinigt, bis die Batterie leer ist.
Punktsaugen		Hiermit wird ein abgegrenzter Bereich intensiv gereinigt.

3 Saugmodi

Flüsterbetrieb		Hiermit wird der Reinigungsvorgang mit einem besonders geringeren Geräuschpegel durchgeführt.
Normaler Modus		Hiermit wird der Reinigungsvorgang mit normaler Saugleistung durchgeführt.

4 Zusatzfunktionen

Ton

Sound

Mit dieser Taste können Sie die Soundeffekte des Gerät aktivieren oder deaktivieren (Soundeffekte → Stumm).

5 Richtungssteuerung

Vorwärts fahren		Hiermit fährt das Gerät nach vorne
Nach links abbiegen		Hiermit biegt das Gerät nach links ab
Nach rechts abbiegen		Hiermit biegt das Gerät nach rechts ab

* Das Gerät kann nicht rückwärts fahren.

Bezeichnung der Teile

Oberseite

1. Display
2. Halterung für den Staubbehälter
3. Signalempfänger für die Fernbedienung
4. Hindernissensor
5. Staubbehälter
6. Kamera
7. Griff des Staubbehälters
8. Stoßstangensensor

Unterseite

1. Ladestifte
2. Kraftbürste
3. Kraftbürstenabdeckung
4. Höhensensor
5. Rolle
6. Akkuabdeckung
7. Taste für die Kraftbürstenabdeckung
8. Antriebsrad
9. Notschalter

Display

1. Stumm
2. Informationsanzeige
3. Akkuanzeige
4. Automatische Reinigung
5. Punktsaugen
6. Handsaugen
7. Flüsterbetrieb
8. Normaler Modus
9. Aufladen
10. Taste für Punktsaugen
11. Start/Stopp-Taste
12. Ladetaste

Reinigung und Pflege

Sie müssen den Notschalter auf die Aus-Position stellen, ehe Sie den POWERbot reinigen.

Reinigen des Staubbehälters

1 Entfernen Sie den Staubbehälter.

2 Nehmen Sie den Deckel des Staubbehälters ab.

3 Entfernen Sie den Staub aus dem Staubbehälter und dem Zyklonfilter.

4 Trennen Sie den Zyklonfilter vom Deckel des Staubbehälters, und waschen Sie dann den Staubbehälter sowie den Filter aus.


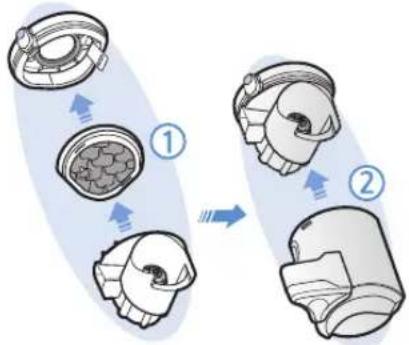

5 Setzen Sie den Staubbehälter wieder zusammen.

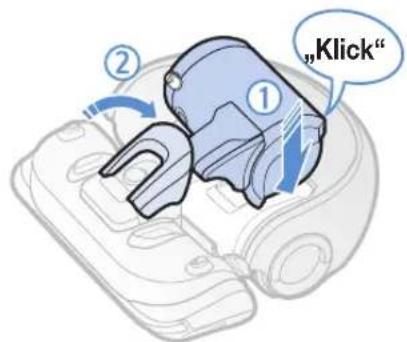

6 Schieben Sie den Staubbehälter wieder in das Gehäuse des Geräts, sodass er hörbar einrastet.

Reinigen der Sensoren und der Kamera

Leicht mit einem weichen Tuch abwischen. Kein Wasser oder Reinigungsmittel verwenden.

Reinigen der Kraftbürste

1 Entfernen Sie die Kraftbürstenabdeckung.

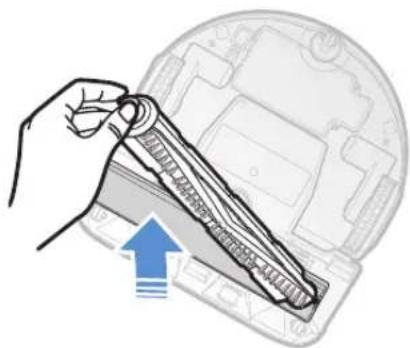

2 Entfernen Sie die Kraftbürste.

3 Reinigen Sie die Kraftbürste.

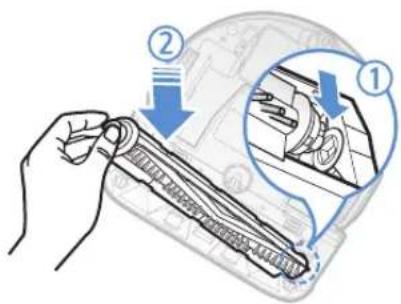

4 Setzen Sie die Kraftbürste wieder ein.

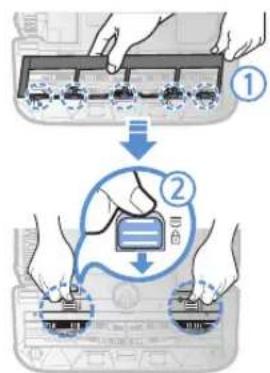

5 Setzen Sie die Kraftbürstenabdeckung wieder ein.

Reinigen des Antriebsrads

1 Legen Sie ein weiches Tuch auf den Boden, und legen Sie den POWERbot mit der Unterseite nach oben darauf.

2 Verwenden Sie einen stumpfen Stab oder eine Pinzette, um etwaige Fremdkörper zu entfernen.

Hinweise und Vorsichtsmaßnahmen

Laden

hinweis

▶ Wenn der Akku während des Ladevorgangs überhitzt, dauert das Laden möglicherweise länger.
▶ Wenn das automatische Laden nicht funktioniert, gehen Sie wie folgt vor:

– Schalten Sie den Notschalter (auf der Unterseite des POWERbot) aus und wieder ein.
– Ziehen Sie den Netzstecker der Dockingstation aus der Steckdose und schließen Sie ihn dann wieder an.
– Ziehen Sie den Netzstecker der Dockingstation aus der Steckdose und prüfen Sie, ob Fremdstoffe an den Ladestiften anhaften. Reinigen Sie den POWERbot und die Ladestifte der Dockingstation mit einem trockenen Tuch oder Lappen.
- Kontrollieren Sie die nähere Umgebung der Dockingstation auf Hindernisse (z. B. reflektierende Objekte, Stühle usw.).

Der Akku entlädt sich langsam von selbst, sobald der POWERbot von der Dockingstation getrennt wird.

– Entfernen Sie den POWERbot möglichst nicht von der Dockingstation, während er geladen wird. (Stellen Sie jedoch den Notschalter auf die Aus-Position und trennen Sie die Dockingstation vom Stromnetz, wenn Sie vorhaben, das Haus für längere Zeit zu verlassen, weil Sie beispielsweise auf eine Geschäftsreise oder in Urlaub gehen.)

Im Betrieb

hinweis

▶ Der POWERbot kann beim Reinigen an Schwellen usw. stecken bleiben.
– Um den Betrieb wieder aufzunehmen, stellen Sie den Notschalter auf die Aus-Position, bringen Sie den POWERbot in einen Bereich, wo er sich leicht bewegen kann, und schalten Sie ihn dann wieder ein.
Der POWERbot kann Stellen, die für ihn unerreichbar sind (z. B. Ecken oder den Raum zwischen Wand und Sofa usw.), nicht reinigen.

- Verwenden Sie ein anderes Reinigungsgerät, um diese Stellen regelmäßig zu reinigen.

Der POWERbot kann keine Schmutzklumpen vom Boden aufsaugen, so dass sich auch nach der Reinigung noch Reste davon auf dem Boden befinden können.
- Verwenden Sie ein anderes Reinigungsgerät, um diese Stellen regelmäßig zu reinigen.
▶ Wenn der Akku während der automatischen Reinigung entladen ist, fährt der POWERbot automatisch zur Dockingstation und reinigt die verbleibende Fläche, nachdem er aufgeladen wurde. (Wiederholung der Reinigung: 1 Mal)
▶ Sie können die Funktion für Punkt- oder Handsaugen weder einstellen noch ausführen, solange der POWERbot geladen wird.
▶ Vermeiden Sie während der automatischen Reinigung unnötiges Bewegen des POWERbot und drücken Sie auch keine Tasten. Dies wird Gerät als Ende des Reinigungsvorgangs interpretiert, und das Gerät startet diesen neu.
▶ Schließen Sie die Türen, bevor Sie einen Reinigungsvorgang mit dem POWERbot beginnen. Der POWERbot könnte in andere Räume gelangen, selbst wenn bis zu 5 cm hohe Schwellen vorhanden sind.
▶ Verwenden Sie den POWERbot möglichst nicht in der Nähe von Kinder-Rutschen und -Schaukeln, Blumentöpfen, Feuerstellen oder Orten mit offenen Flammen oder Feuchtigkeit.

– Andernfalls können Sachschäden entstehen.

▶ Legen Sie sich nicht auf den Boden, während der POWERbot in Betrieb ist.

– Ihre Haare könnten sich in der Kraftbürste verfangen, was zu Verletzungen führen könnte.

Reinigung und Pflege

Hinweis

▶ Nach dem Reinigen von Staubbehälter und Filter mit Wasser

- Staubbehälter: Wischen Sie das Wasser vollständig aus dem Behälter.

- Filter: Lassen Sie ihn vor der Verwendung gründlich an einer schattigen Stelle trocknen.

▶ Falls Sie Austauschfilter benötigen, können Sie diese über ein autorisiertes Samsung-Kundendienstzentrum erwerben.

Vorsicht

Achten Sie beim Einsetzen und Entnehmen des Filters auf Ihre Finger, da sie im Einlass des Staubbehälters stecken bleiben können.

Um Verstopfungen durch Fremdstoffe zu vermeiden, achten Sie darauf, dass der POWERbot keine Zahnstocher, Wattestäbchen usw. aufsaugt.

Wenden Sie sich an ein autorisiertes Samsung-Kundendienstzentrum, wenn Sie Probleme haben, Fremdstoffe aus der Kraftbürste zu entfernen.

Da die Kraftbürste beim Reinigen Schmutz vom Boden entfernt, können sich darin Fremdstoffe wie Fäden, lange Haare usw. verfangen. Reinigen Sie sie für beste Saugergebnisse regelmäßig.

Informationen zum Akku

Hinweis

Erwerben Sie Akkus bei einem autorisierten Samsung-Kundendienstzentrum, und kontrollieren Sie vor dem Kauf, ob das Echtheitssymbol (SAMSUN Modellname darauf angegeben sind.

▶ Dieser Akku ist ausschließlich für den Samsung Electronics POWERbot bestimmt. Verwenden Sie sie nicht für andere Produkte.

▶ Sie dürfen den Akku keinesfalls zerlegen oder in sonstiger Weise modifizieren.

▶ Werfen Sie den Akku nicht ins Feuer, und erhitzen Sie ihn nicht.

▶ Verbinden Sie die Ladekontakte (+, -) mit keinerlei metallischen Objekten.

▶ Bewahren Sie den Akku ausschließlich in Innenräumen (bei 0 °C bis 40 °C) auf.

▶ Wenn der Akku nicht ordnungsgemäß zu funktionieren scheint, versuchen Sie niemals, ihn eigenständig zu zerlegen. Wenden Sie sich an das nächstgelegene Samsung-Kundendienstzentrum.

▶ Die Ladezeit und die Betriebszeit des Akkus können sich im Laufe der Nutzung verschlechtern. Wenn die Nutzungsdauer des Akkus überschritten ist, lassen Sie ihn im Kundendienstzentrum ersetzen.

▶ Die Garantiezeit für den Akku beträgt 6 Monate ab dem Kaufdatum.

Informationscodes

1 Die nachfolgenden Informationscodes werden auf dem Display angezeigt.

2 Wenn ein Code angezeigt wird, stellen Sie den Notschalter auf die Aus-Position, kontrollieren Sie die folgenden Punkte und ergreifen Sie dann entsprechende Gegenmaßnahmen.

3 Der Informationscode wird gelöscht, wenn Sie den Notschalter wieder in die Ein-Position stellen.

Informationscodes Checkliste
	Der POWERbot hat sich beim Fahren verfangen, verklemmt, hängt fest oder wurde während des Betriebs angehoben.► Schieben Sie den Notschalter in die Aus-Position und tragen Sie den POWERbot in einen anderen Bereich.
	Fremdkörper in der Kraftbürste.► Stellen Sie den Notschalter auf die Aus-Position, und entfernen Sie die Fremdstoffe von der Kraftbürste.
	Fremdkörper im linken Antriebsrad.► Stellen Sie den Notschalter auf die Aus-Position, und entfernen Sie die Fremdkörper vom Antriebsrad.
	Fremdkörper im rechten Antriebsrad.► Stellen Sie den Notschalter auf die Aus-Position, und entfernen Sie die Fremdkörper vom Antriebsrad.
	Der Stoßstangensensor muss überprüft werden.► Schalten Sie den Notschalter aus und wieder ein.► Wenden Sie sich an ein Kundendienstzentrum, wenn der Informationscode weiterhin angezeigt wird.
	Fremdkörper auf dem Hindernissensor angesammelt.► Stellen Sie den Notschalter auf die Aus-Position, und reinigen Sie den vorderen und hinteren Sensor mit einem weichen Tuch.
	Fremdkörper auf dem Höhensensor angesammelt.► Stellen Sie den Notschalter auf die Aus-Position, und reinigen Sie den Höhensensor mit einem weichen Tuch.

fehlerbehebung

Symptom Checkliste
Der POWERbot funktioniert überhaupt nicht.	Kontrollieren Sie, ob der Notschalter in der Ein-Position steht.Überprüfen Sie, ob im Display alle Symbole angezeigt werden.Überprüfen Sie, ob der Akku des POWERbot leer ist.Ersetzen Sie die Batterien (Typ AAA), wenn die Fernbedienung nicht funktioniert.
Der POWERbot hält beim Reinigen an.	Wenn der POWERbot durch Hindernisse wie Kabel, Schwellen usw. blockiert wird,heben sie ihn an und bewegen Sie ihn vom Hindernis fort.- Wenn sich Stoffe oder Schnüre einem der Antriebsräder verfangen, stellenSie den Notschalter auf die Aus-Position, und entfernen Sie die Stoffe oderSchnüre, ehe Sie das Gerät wieder verwenden.
Schwache Saugleistung.	Wenn sich zu viel Staub im Staubbehälter befindet, verringert sich möglicherweise die Saugleistung. Stellen Sie den Notschalter auf die Aus-Position, und leeren Sie denStaubbehälter.Wenn die Ansaugöffnung (auf der Unterseite des POWERbot) durch Fremdkörperverstopft ist, stellen Sie den Notschalter auf die Aus-Position und entfernen Sie dieFremdkörper aus dem Einlass.Wenn das Geräusch plötzlich zunimmt, stellen Sie den Notschalter auf die Aus-Positionund leeren Sie den Staubbehälter.Wenn der Staubbehälter nicht ordnungsgemäß eingesetzt wurde, nimmt dieSaugleistung möglicherweise ab. Schalten Sie den Notschalter in die Aus-Position, undbefolgen Sie zum korrekten Einsetzen die Anweisungen auf Seite 17.
Der POWERbot kann die Dockingstation nicht finden.	Prüfen Sie, ob ein Stromausfall vorliegt und ob das Netzkabel angeschlossen ist.Entfernen Sie eventuelle Hindernisse in der Nähe der Dockingstation, durch die dieRückfahrt des POWERbot zur Dockingstation gestört werden kann.Wenn sich Fremdstoffe auf den Ladestiften befinden, kann der Ladevorgag gestörtwerden. Befreien Sie die Ladestifte von den Fremdstoffen.
Der POWERbot fährt beim Reinigen plötzlich diagonal.	Überprüfen Sie, ob die Dockingstation entlang der Maserung von Holzböden oderFliesen aufgestellt ist.Der POWERbot fährt beim Reinigen möglicherweise diagonal, weil er den kürzestenWeg zu einem anderen Bereich nimmt. Weitere mögliche Gründe für eine diagonaleBewegung sind der Kontakt mit Hindernissen, das Laden an an einer schrägaufgestellten Dockingstation oder eine diagonal zur Dockingstation verlaufendeMaserung des Holz-/Fliesenbodens.
Der POWERbot reinigt einen bestimmten Bereich nicht.	Überprüfen Sie, ob sich die Dockingstation an einer Engstelle oder einem Durchgang befindet, und stellen Sie sie ggf. an einer anderen Stelle auf.Wenn die Dockingstation an einer Engstelle oder einem Durchgang aufgestellt wird, kann der POWERbot diese Bereiche nicht durchfahren.

Warnhinweise zur Batterie

Sie dürfen die in dieses Produkt eingebaute Batterie keinesfalls selbst entfernen oder einen entsprechenden Versuch unternehmen. Wenden Sie sich für einen Austausch der Batterie unbedingt an Ihrem Dienstleister oder eine unabhängige qualifizierte Fachkraft. Diese Anweisungen sind ausschließlich für den Gebrauch durch Ihren Dienstleister oder eine unabhängige qualifizierte Fachkraft bestimmt.

VERSUCHEN SIE ZU IHRER EIGENEN SICHERHEIT NICHT, DIE BATTERIE SELBST ZU ENTFERNEN, UND ENTSORGEN SIE SIE KEINEFALLS IM FEUER. SIE DÜRFEN DIE BATTERIE KEINESFALLS ZERLEGEN ODER IN SONSTIGER WEISE MANIPULIEREN ODER BESCHÄDIGEN.

Entfernen der Batterie

Nehmen Sie den POWERbot für den Austausch von der Dockingstation.

Schalten Sie den POWERbot aus Sicherheitsgründen zunächst aus, bevor Sie Arbeiten daran vornehmen.

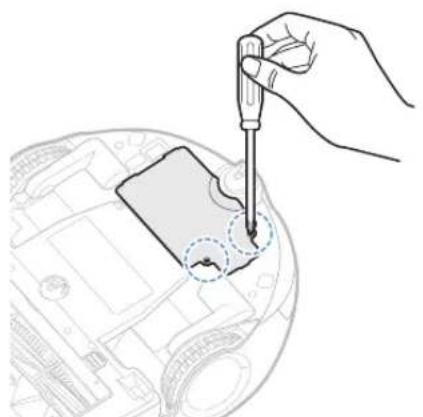

1 Legen Sie den POWERbot mit der Unterseite nach oben auf den Boden, und entfernen Sie die beiden Schrauben.

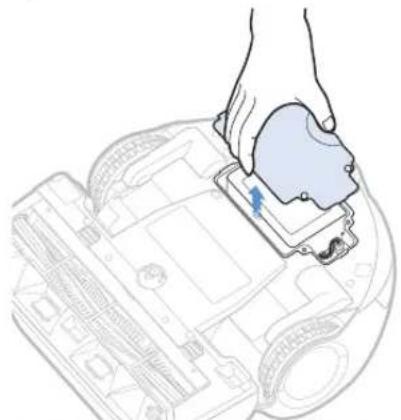

2 Nehmen Sie den Deckel des Staubbehälters ab.

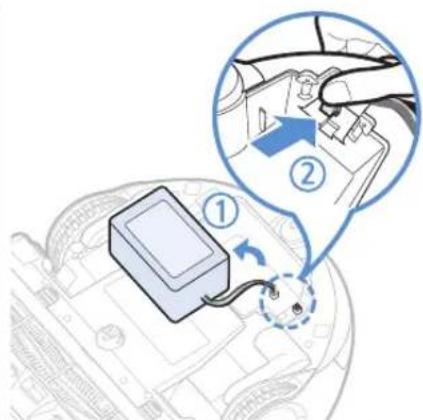

3 Entfernen Sie die Batterie aus dem Batteriefach, und trennen Sie das Kabel.

Korrekte Entsorgung der in diesem Gerät eingebauten Batterie

(Gilt für Länder mit separaten Altbatterie-Rücknahmesystemen.)

Die Kennzeichnung auf der Batterie, dem Handbuch oder der Verpackung gibt an, dass die in diesem Gerät eingebaute Batterie nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Sofern vermerkt, geben die chemischen Symbole Hg, Cd oder Pb an, dass die Batterie Quecksilber, Kadmium oder Blei in einer Konzentration enthält, die über den nach EG-Verordnung 2006/66 zulässigen Grenzwerten liegt.

Die in diesem Gerät eingebaute Batterie darf nicht vom Benutzer ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister. Versuchen Sie keinesfalls, die Batterie selbst zu entfernen, und entsorgen Sie sie nicht im Feuer. Sie dürfen die Batterie keinesfalls zerlegen oder in sonstiger Weise manipulieren oder beschädigen. Entsorgen Sie das Gerät nach Ablauf seiner Lebensdauer bei einer Abfallsammelstelle in Ihrer Nähe, damit dort geeignete Maßnahmen für die weitere Behandlung und Wiederverwertung des Produkts, einschließlich der Batterie, ergriffen werden können.

Informationen über Open-Source-Software

Die in diesem Produkt verwendete Software enthält Open-Source-Code. Sie können den entsprechenden Quellcode für einen Zeitraum von drei Jahren nach der letzten Auslieferung dieses Produkts vollständig erhalten, wenn Sie eine E-Mail senden an mailto:[e-mail].

Es ist auch möglich, den entsprechenden Quellcode vollständig auf einem Medium wie einer CD-ROM zu erhalten. Hierfür wird eine minimale Gebühr erhoben.

Die URL http://opensource.samsung.com/opensource/VR9000H/seq/0 führt zur Downloadseite des entsprechenden Quellcodes. Dort werden auch die zugehörigen Informationen zur Open-Source-Lizenz für dieses Produkt bereitgestellt. Dieses Angebot gilt für jeden, der diese Informationen erhält.

Klassifikation Kategorie Detailinformationen
Mechanische Daten (POWERbot)	Größe (Tiefe x Höhe x Länge)	378 mm x 135 mm x 362 mm
	Gewicht 4,3 kg
	Sensor Deckenformerkennung (Visionary Mapping PlusTM)
	Tastentyp des POWERbot Berührung
Stromversorgung	Netzspannung 100-240 V~, 50/60 Hz
	Leistungsaufnahme 80 W
	Akku Lithium-Ionen-Akku 21,6 V/39 Wh
Reinigen	Ladetyp Automatisch / Manuell
	Reinigungsmodus Automatische Reinigung, Punktsaugen, Handsaugen
	Ladezeit	Modellreihe SR20J90**U: Etwa 160 MinutenModellreihe SR20K9000U*: Etwa 240 Minuten
	Saugdauer	Etwa 30 Minuten(bei Normalbetrieb auf hartem Untergrund)

* Die Ladezeit und die Saugdauer können sich je nach Einsatzbedingungen unterscheiden.
* Dieses Gerät ist folgendermaßen zertifiziert:
- Elektromagnetische Verträglichkeit: 2004/108/EWG
- Niederspannungsrichtlinie: 2006/95/EG

SAMSUNG

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst.

01805 - SAMSUNG(726-7864 € 0,14/Min)

www.samsung.com

Automatische reiniging starten

Automatisch reinigen
