BEDIENUNGSANLEITUNG SR8844 SAMSUNG

Dieses Handbuch ist zu 100% auf Recyclingpapier gedruckt.

* Lesen Sie die Anweisungen sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.

* Nur zum Einsatz in geschlossenen Räumen geeignet.

Deutsch

imagine the possibilities

Wir freuen uns, dass Sie sich für ein Samsung-

Produkt entschieden haben!

Produkt registrieren und gewinnen unter

www.samsung.com/register

SAMSUNG

Sicherheitsinformationen

SICHERHEITSINFORMATIONEN

- Bitte lesen Sie die Bedienungsanleitung gründlich durch, und bewahren Sie sie zum späteren Nachschlagen auf.

- Da die folgenden Hinweise zum Betrieb für verschiedene Modelle gelten, können die Eigenschaften Ihres Staubsaugers sich leicht von den in diesem Handbuch beschriebenen unterscheiden.

SYMBOLE DER GEFAHREN-/WARNHINWEISE

	Dieses Zeichen weist darauf hin, dass Lebensgefahr oder ein ernsthaftes Verletzungsrisiko besteht.
	Dieses Zeichen weist darauf hin, dass die Gefahr von Personen oder Sachschäden besteht.

WEITERE VERWENDETE SYMBOLE

HINWEIS

Dieses Zeichen weist darauf hin, dass Erklärungen folgen, damit die Benutzer besser verstehen, wie sie das Gerät richtig verwenden sollen.

WICHTIGE HINWEISE ZUR SICHERHEIT

Beim Umgang mit Elektrogeräten sind einige grundlegende Vorsichtmaßnahmen wie u.a. die folgenden zu beachten:

LESEN SIE VOR DER VERWENDUNG IHRES ROBO-SAUGERS SÄMTLICHE ANWEISUNGEN GRÜNDLICH DURCH.

Ziehen Sie den Stecker aus der Dose, wenn Sie das Gerät nicht verwenden, und ehe Sie Wartungsarbeiten durchführen.

WARNUNG: So verringern Sie die Gefahr von Brand, Stromschlag oder Verletzungen:

ALLGEMEIN

• Verwenden Sie das Gerät nur wie in diesem Handbuch beschrieben.
• Verwenden Sie das Gerät nicht, wenn der Robo-Sauger oder das Ladegerät beschädigt wurden.

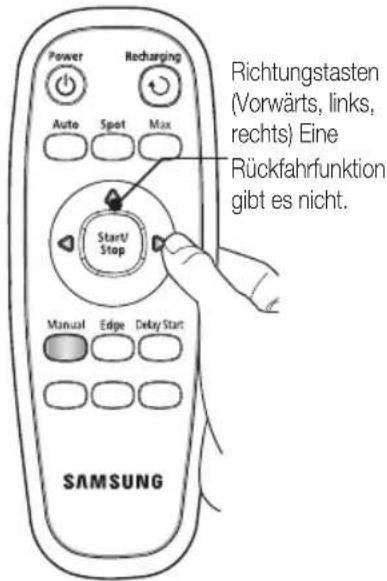

• Wenn der Staubsauger nicht so arbeitet, wie er sollte, hingefallen oder beschädigt ist, im Freien vergessen oder in Wasser getaucht wurde, geben Sie ihn an ein Kundendienstcenter zurück.
• Berühren Sie das Ladegerät und den Robo-Sauger nicht mit nassen Händen
• Verwenden Sie ihn nur für trockene Flächen in geschlossenen Räumen.
• Dieses Gerät soll nicht von Personen (auch Kindern) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und Wissen bedient werden. Von dieser Regel darf nur abgewichen werden, wenn diese Personen unter Aufsicht stehen oder durch eine für ihre Sicherheit verantwortliche Person eine Unterweisung zur Bedienung des Geräts erhalten haben.
• Kinder müssen beaufsichtigt werden, damit sie nicht mit dem Gerät spielen können.

BATTERIELADEGERÄT

• Manipulieren Sie den gepolten Stecker nicht, damit er an eine ungepolte Steckdose oder ein ungepoltes Verlängerungskabel angeschlossen werden kann.
• Verwenden Sie das Gerät nicht im Freien oder auf nassen Flächen.
• Ziehen Sie den Stecker des Ladegeräts aus der Dose, wenn Sie es nicht verwenden, und ehe Sie Servicearbeiten durchführen.
• Verwenden Sie nur das vom Hersteller mitgelieferte Ladegerät.
• Verwenden Sie das Gerät nicht mit einem beschädigten Kabel oder Stecker.
• Ziehen und tragen Sie das Gerät nicht am Kabel und verwenden Sie das Kabel nicht als Tragegriff. Ziehen Sie das Kabel auch nicht um scharfe Kanten oder Ecken herum. Halten Sie das Kabel entfernt von beheizten Oberfl ächen.
• Verwenden Sie keine Verlängerungskabel oder Steckdosen mit unzureichender Leistung.
• Ziehen Sie zum Ausstöpseln nicht am Netzkabel. Um den Stecker herauszuziehen, fassen Sie den Stecker, nicht das Kabel an.
• Beschädigen und verbrennen Sie die Batterien nicht, da sie bei hohen Temperaturen explodieren.
• Versuchen Sie keinesfalls, das Ladegerät zu öffnen. Reparaturen dürfen nur durch ein qualifi ziertes Kundendienstcenter vorgenommen werden.
• Setzen Sie das Ladegerät keinen hohen Temperaturen aus oder lassen Sie weder Feuchtigkeit noch Nässe in irgendeiner Form in Kontakt mit dem Ladegerät kommen.

Sicherheitsinformationen

ROBO-SAUGER

• Saugen Sie keine harten oder scharfen Gegenstände wie Glas, Nägel, Schrauben, Münzen usw. auf.
• Verwenden Sie den Staubsauger niemals ohne Filter. Wenn Sie Servicearbeiten am Gerät durchführen, stecken Sie niemals Ihre Finger oder andere Gegenstände in die Lüfterkammer, denn das Gerät könnte sich möglicherweise ungewollt einschalten.
• Bringen Sie keine Objekte in die Öffnungen des Geräts. Verwenden Sie das Gerät nicht mit versperrten Öffnungen. Halten Sie Öffnungen frei von Staub, Fuseln, Haaren und anderen Stoffen, die die Luftströmung behindern könnten.
• Saugen Sie keine toxischen Stoffe (Chlorbleiche, Ammoniak, Abfl ussreiniger usw.) auf.
• Saugen Sie nichts auf, was brennt oder Rauch erzeugt (z. B. Zigaretten, Streichhölzer oder heiße Asche).
• Verwenden Sie das Gerät nicht, um leicht entzündliche oder brennbare Flüssigkeiten wie Benzin aufzusaugen, und setzen Sie es nicht an Stellen ein, wo solche Stoffe vorhanden sein könnten.
• Verwenden Sie den Robo-Sauger nicht in geschlossenen Räumen, wenn die Luft darin Dämpfe von lösungsmittelhaltigen Farben, Lackverdünner, Mottenschutzmittel, brennbaren Stäuben oder andere explosive bzw. toxische Dämpfe enthält.
• Die Batterien können bei extremen Einsatz- oder Temperaturbedingungen auslaufen. Wenn diese Flüssigkeit auf die Haut kommt, waschen Sie sie schnell mit Wasser ab. Wenn die Flüssigkeit in die Augen kommt, spülen Sie sie sofort und mindestens 10 Minuten lang mit sauberem Wasser. Suchen Sie medizinische Hilfe.

SICHERHEITSINFORMATIONEN

02

PRODUKTMERKMALE

13

INBETRIEBNAHME DES STAUBSAUGERS

15 GEBRAUCH

20

06 Elektrische Sicherheit

07 Vor Inbetriebnahme

10 Im Einsatz

11 Reinigung und Wartung

13 Produktmerkmal

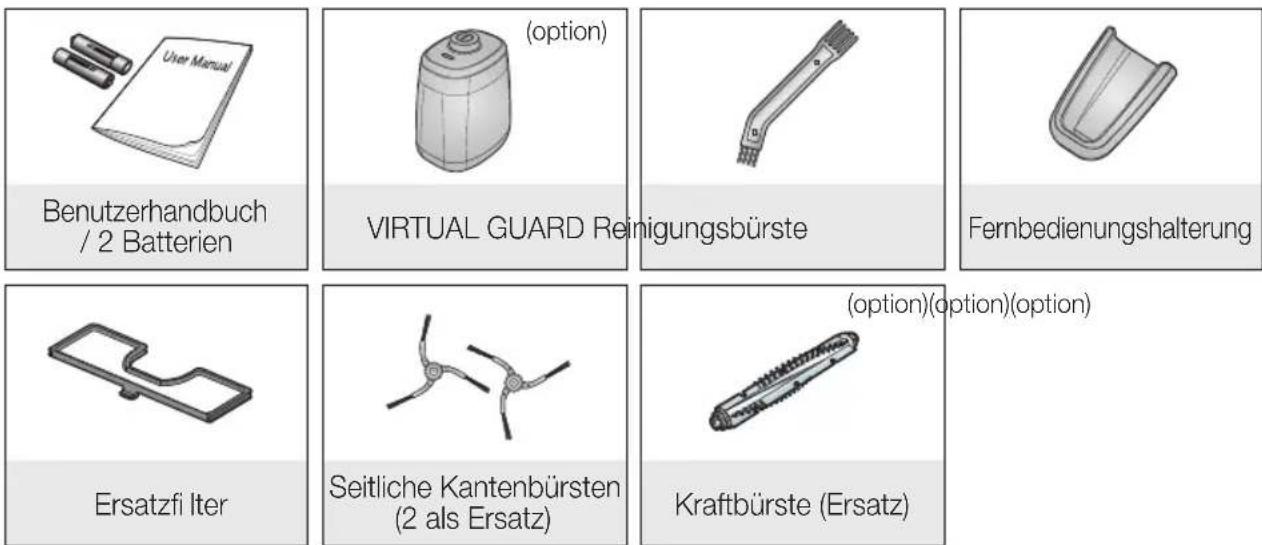

15 Komponenten

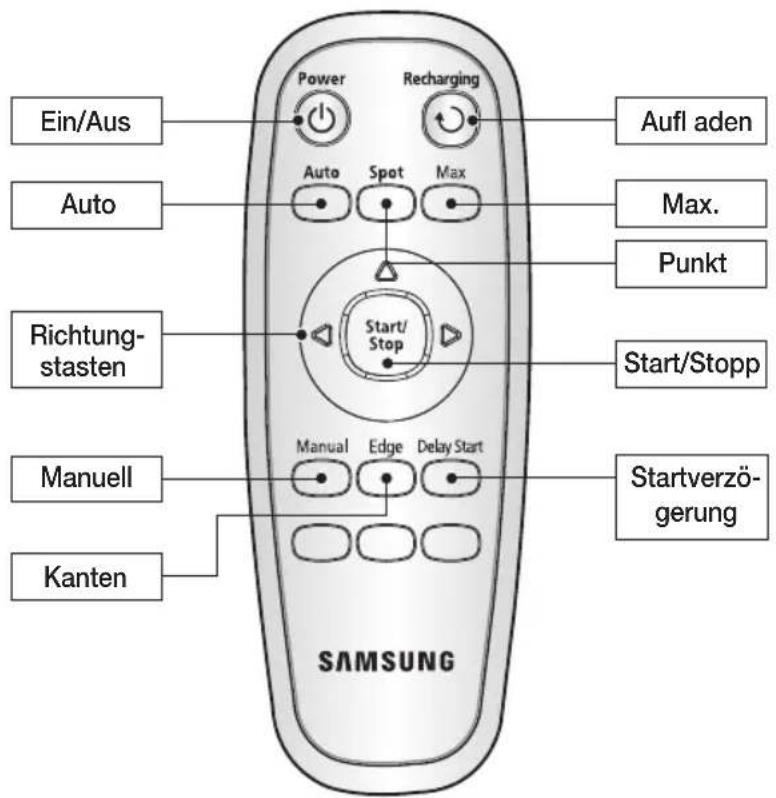

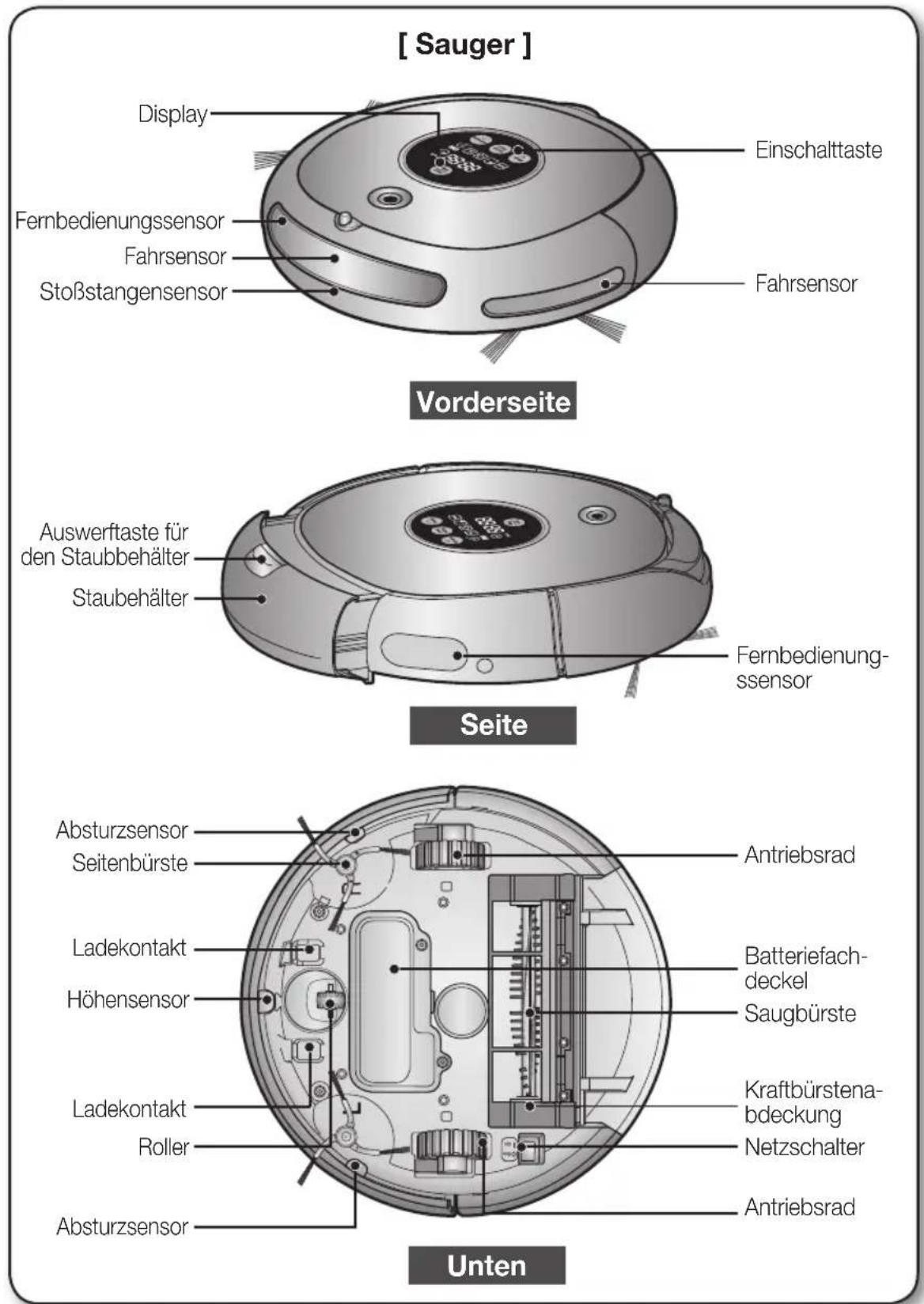

16 Bezeichnungen der Teile

20 Zusammensetzen des Robo-Saugers

20 Reihenfolge beim Inbetriebnahme

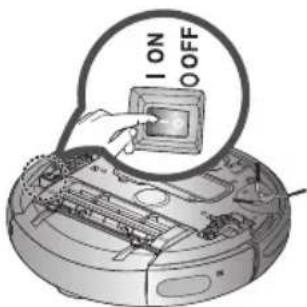

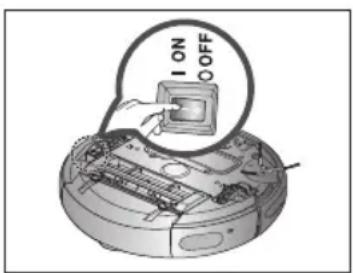

20 Ein- und Ausschalten des Geräts

21 Installieren des Ladegeräts

22 Laden

23 Informationen zur Batterie

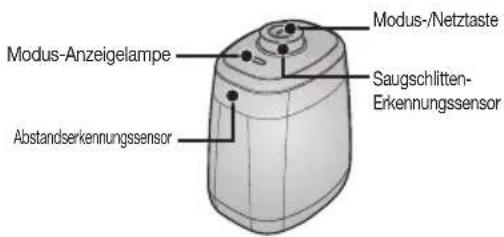

24 Einbau des VIRTUAL GUARD (Option)

26 Verwenden des Robo-Saugers

26 Starten/Stoppen des Staubsaugers

27 Aufl aden

28 Automatisches Saugen

29 Punktuelles Saugen

30 Maximalsaugen

31 Manuelles Saugen

32 Knten reinigung

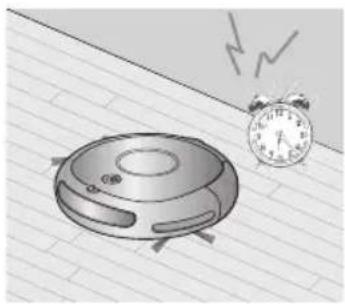

33 Startzeitvorwahl

34 Reinigen des Robo-Saugers

34 Beachten Sie die Reinigungs- und Wartungshinweise

34 Reinigen des Sensorfensters und der Kamera

35 Reinigen des Staubbehälters und des Filters

36 Reinigen der Saugbürste

38 Reinigen der seitlichen Drehbürste für die Kantenreinigung

39 Reinigen des Antriebsrads

40 Checkliste zur Selbsthilfe

42 Fehlerbehebung und Fehlercodes

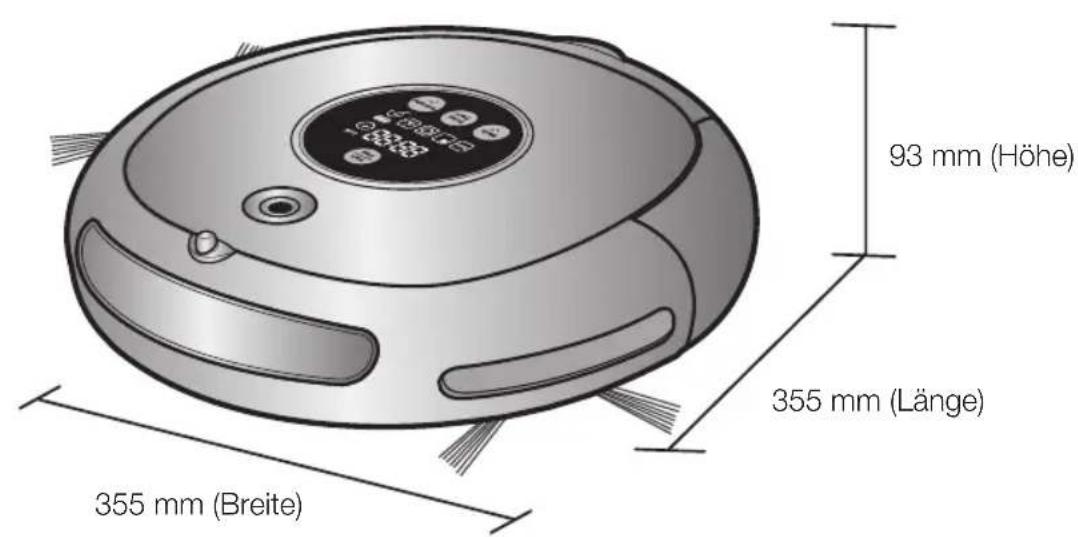

43 Technische Daten

AUCH UND WARTUNG VON ZUBEHÖR

34

FEHLERBEHEBUNG

40

TECHNISCHE DATEN

43

Sicherheitsinformationen

ELEKTRISCHE SICHERHEIT

Vermeiden Sie übermäßiges Verbiegen des Kabels. Stellen Sie keine schweren Gegenstände darauf ab, sodass es brechen könnte.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Entfernen Sie Schmutz und Wasser vom Netzstecker.

- Andernfalls besteht die Gefahr von Stromschlägen oder Störungen des Geräts.

Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen, und berühren Sie den Netzstecker nicht mit nassen Händen

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Schließen Sie nicht mehrere Geräte an eine Steckdose an. (Lassen Sie das Kabel nicht ungeschützt auf dem Boden herumliegen.)

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Verwenden Sie niemals beschädigte oder lose Netzkabel, Netzstecker oder Steckdosen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Sicherheitsinformationen

VOR INBETRIEBNAHME

Stellen Sie vor dem Aktivieren des Robo-Saugers sicher, dass der Staubbehälter zusammengebaut ist.

- Wenn der Staubbehälter nicht eingesetzt wurde, kann der Robo-Sauger nicht funktionieren.

Verwenden Sie den Robo-Sauger nie in Räumen mit brennbarem Material, wie:

• Räume mit Kerzen oder Schreibtischlampen auf dem Boden.
• Räume mit unbeaufsichtigtem Feuer (Feuer oder Glut).
• Räume, in denen sich Benzin, Alkohol, Verdünner, Aschenbecher mit brennenden Zigaretten usw. befi nden

Der Robo-Sauger ist nur zum Gebrauch im Haushalt bestimmt. Verwenden Sie ihn niemals in folgenden Räumlichkeiten:

- Dachböden, Keller, Lagerhäuser, Industriegebäude, isolierte Zimmer, die weit vom Hauptgebäude entfernt sind, Feuchträumen (z. B. Badezimmer oder Waschküchen) sowie schmale und hochgelegene Flächen (z. B. Tischen oder Regale). Bei Einsatz in solchen Bereichen können schwerste Schäden (Betriebsstörungen und Bruch) auftreten.

Öffnen Sie alle Türen, damit alle Zimmer gesaugt werden.

• Wenn eine Tür geschlossen ist, kann der Robo-Sauger nicht in dieses Zimmer gelangen.
• Vergewissern Sie sich jedoch, dass die Haustür, die Terrassentür, die Badezimmertür sowie Türen zu anderen Räumen geschlossen sind, um einen eventuellen Absturz des Robo-Saugers zu verhindern.

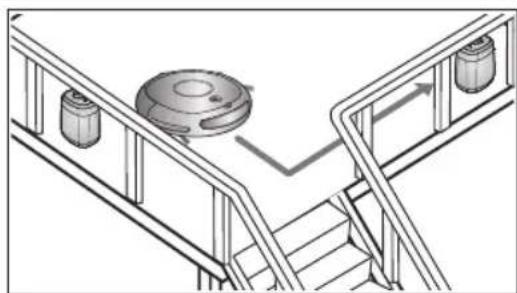

Bei Teppichen mit langen Fransen schieben Sie die Fransen unter den Teppich.

- Wenn Sie die Fransen nicht unter den Teppich schieben, kann es zu schwersten Schäden am Teppich und der Maschine selbst kommen, wenn sich die Fransen im Antriebsrad oder der Kraftbürste verfangen.

Wenn der Höhensensor verunreinigt ist, kann der Robo-Sauger möglicherweise an Treppen oder Geländern herunterfallen. Dies kann Personenschäden und schwerste Beschädigungen am Gerät verursachen. Um dieses Risiko auszuschließen, installieren Sie vor gefährlichen Bereichen VIRTUAL GUARDS (Einstellung: Zaunmodus). Und reinigen Sie das Sensorfenster und die Kamera, damit keine falschen Befehle empfangen werden.

Sicherheitsinformationen

VOR INBETRIEBNAHME

Entfernen Sie kleine Objekte oder harte Gegenstände vor dem Staubsaugen aus dem zu reinigenden Bereich.

• Vergewissern Sie sich vor dem Saugen, dass keine Gegenstände herumliegen.
• Vergewissern Sie Sich, dass keine zerbrechlichen Gegenstände (z. B. Porzellan, Glasobjekte, Blumenvasen usw.) herumstehen.
• Der Robo-Sauger erkennt weder Münzen, noch Ringe oder andere wertvolle Sachen (z. B.: Schmuck).

Entfernen Sie vor dem Staubsaugen alle Gegenstände, die auf dem Boden herumliegen.

• Der Robo-Sauger erkennt Hindernisse in einer Entfernung von 5 cm.
• Badehandtücher, Abtreter vor Badezimmern und Waschbecken, Eingängen, Besenkammern, Netzkabel, Tischtücher oder Gürtel können sich im Antriebsrad oder der Kraftbürste verfangen. Dadurch können Gegenstände vom Tisch fallen.

Informieren Sie alle Familienmitglieder (oder andere betroffene Personen über die Reinigungszeiten des Robo-Saugers (sofort oder später mit der Startzeitvorwahl)

- Der Robo-Sauger kann Kinder anfahren, sodass sie umfallen.

Stellen Sie sicher, dass Kinder nicht auf den Robo-Sauger treten oder sich daraufsetzen.

- Kinder könnten hinfallen und sich verletzen, oder können schwerste Schäden am Gerät auftreten.

Wenn ein Kind oder Haustier alleine zu Hause ist, vergessen Sie nicht, den Robo-Sauger mit dem Netzschalter auszuschalten.

• Der Robo-Sauger könnte ihre Aufmerksamkeit erregen.
• Wenn das rotierende Rad oder die rotierende Bürste Finger, Füße, Kleidung oder Haare einfängt, kann dies zu Verletzungen führen.
• Wenn ein Kind oder ein Haustier im Weg des Robo-Saugers steht, kann es als Hindernis identifi ziert werden, und der entsprechende Bereich wird möglicherweise nicht gereinigt.
• Wenn die Stromversorgung mit dem Netzschalter ausgeschaltet wird, wird die Stromversorgung getrennt und sämtliche Funktionen werden deaktiviert.

Wenn Sie die Ladestation installieren, lassen Sie das Netzkabel nicht ungeschützt auf dem Boden herumliegen.

- Wenn der Robo-Sauger automatisch aufgeladen wird und an der Ladestation vorbeifährt, kann es passieren, dass er das Netzkabel mit sich schleift.

Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose.

- Obwohl der Robo-Sauger eine Selbstladefunktion besitzt, kann seine Batterie nicht automatisch geladen werden, wenn das Netzkabel der Ladestation nicht mit der Steckdose verbunden ist

Sicherheitsinformationen

VOR DER ERSTMALIGEN VERWENDUNG

Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist.

- Wenn das Ladegerät in einer Ecke aufgestellt wird, kann dies zusätzliche Bewegungen verursachen und den automatischen Ladeprozess stören.

Gegenstände vor dem Ladegerät verhindern, dass der Robo-Sauger automatisch geladen wird.

- Stellen Sie sicher, dass der Robo-Sauger ungehindert die Ladestation erreichen ka

Es dürfen sich rechts und links im Abstand von 0,5 m und vorn im Abstand von 1 m keine Hindernisse befi nden.

Schließen Sie die Ladestifte nicht mit Metallobjekten wie Stäbchen, Schraubendrehern usw. kurz.

- Dies führt zu schwersten Schäden am Ladegerät.

Vergewissern Sie sich, dass es auf der Ladestation keinerlei Flüssigkeiten gibt.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich, dass der Robo-Sauger sich nicht über Flüssigkeiten (z. B. Wasser, Öl oder Tierurin) bewegt und diese womöglich aufsaugt.

- Dies kann zu schwersten Schäden am Gerät führen. - Die Flüssigkeiten können sich über die Räder ausbreiten und so zu Verunreinigungen führen.

Verwenden Sie das Gerät niemals auf schwarzen Böden.

- In diesen Bereichen ist der korrekte Betrieb des Geräts nicht gewährleistet.

Verwenden Sie das Ladegerät niemals für andere Zwecke.

- Dies kann zu schwersten Schäden am Gerät führen und einen Brand verursachen.

Sicherheitsinformationen

IM EINSATZ

Sie können den Robo-Sauger nicht auf hochfl origen Teppichen einsetzen.

• Es kann zu Beschädigungen am Robo-Sauger kommen.
• Dies kann zu Schäden am Teppich führen.

Verwenden Sie den Robo-Sauger nicht auf Tischen oder an anderen erhöhten Stellen.

- Dies kann zu Schäden am Gerät führen, wenn er während des Betriebes herunterfällt.

Der Robo-Sauger kann im Betrieb gegen Möbel (z. B. Stuhlbeine, Tischbeine, dünne und lange Möbel und usw.) stoßen.

- Für schnellere und bessere Säuberung stellen Sie die Stühle auf den Tisch.

Stellen Sie keine Gegenstände auf den Robo-Sauger.

- Andernfalls besteht die Möglichkeit von Störungen.

Entfernen Sie große Papierstücke und Plastiktüten beim Saugen sofort aus der Maschine.

- Wenn Sie die Maschine über einen längeren Zeitraum hinweg mit verstopftem Lufteinlass verwenden, kann es zu schwersten Schäden am Gerät kommen.

Wenn am Robo-Sauger ungewöhnliche Geräusche, Geruch oder Rauch Auftreten, schalten Sie das Gerät sofort mit dem Netzschalter aus und rufen Sie das Kundendienstzentrum an.

ON OFF

Möglicherweise kann der Robo-Sauger seinen Betrieb nicht fortsetzen, wenn er an Türschwellen.

- Der Robo-Sauger stellt aus Sicherheitsgründen den Betrieb ein, wenn er sich mehr als 5 Minuten lang nicht bewegen kann. - Um weiter zu saugen, schalten Sie den Robo-Sauger mit dem Netzschalter aus und wieder ein, nachdem Sie ihn an eine Stelle gebracht haben, wo er sich wieder bewegen und saugen kann.

Sicherheitsinformationen

IM EINSATZ

Der Robo-Sauger kann schwer erreichbare Stellen nicht 100% HINWEIS ig reinigen (z. B. Ecken und Flächen zwischen Sofa und Wand).

- Reinigen diese Stellen bitte gelegentlich selbst.

Staubansammlungen, die sich beim Saugen gebildet haben, können nach dem HINWEIS Saugen zurückbleiben, wenn der Robo-Sauger es nicht schafft, sie aufzusaugen.

- Fegen Sie den Staub in diesem Fall mit einem anderen Reinigungsgerät zusammen.

REINIGUNG UND WARTUNG

Wenn Sie das Gerät reinigen, dürfen Sie kein Wasser direkt auf die Außenfl ächen sprühen oder es mit Chemikalien wie Reinigungsbenzin, Verdünner oder Alkohol abwischen.

- Dies kann zu schwersten Schäden am Gerät führen.

Drücken Sie nicht mit Kraft gegen die Stoßfänger des Robo-Saugers.

- Wenn der Stoßstangensensor beschädigt wird, kann der Robo-Sauger gegen Wände oder Möbel stoßen.

Das Gerät darf ausschließlich von qualifi zierten Wartungstechnikern auseinander genommen oder zusammengebaut werden.

- Andernfalls kann es zu schwersten Schäden am Gerät kommen.

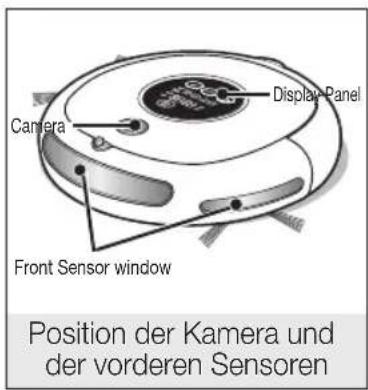

Entfernen Sie regelmäßig Fremdstoffe, die sich auf dem Hindernis- und dem Absturzsensor angesammelt haben.

- Schmutz, der sich auf den Sensoren ansammelt, bewirkt ungenaue Messungen der Sensoren.

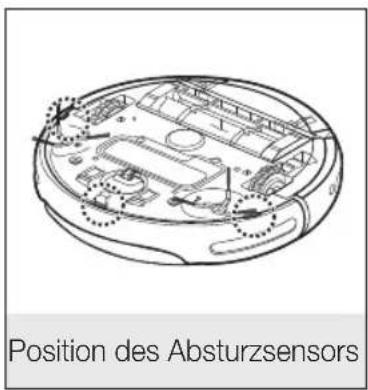

Höhensensor Fahrsensor

Sicherheitsinformationen

REINIGUNG UND WARTUNG

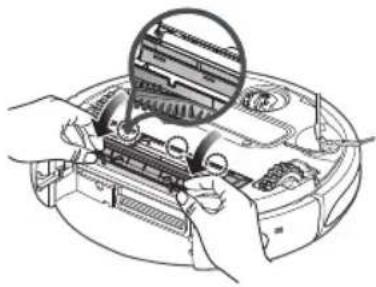

Wenn Sie Fremdstoffe entfernen, verwenden Sie die Reinigungsbürste nachdem Sie das Gerät am Netzschalter ausgeschaltet haben.

- Andernfalls kann das Gerät möglicherweise unerwartet in Betrieb gehen und Verletzungen oder schwerste Schäden am Gerät verursachen.

Seniche Kenterburske Kraftburske

Wenn das Netzkabel beschädigt ist, lassen Sie es durch einen qualifi zierten Servicetechniker von unserem Kundendienstcenter ersetzen.

- Andernfalls besteht die Gefahr von Stromschlägen oder Brand.

Vergewissern Sie sich vor dem Reinigen des Ladegeräts zu Ihrer Sicherheit, das Netzkabel aus der Dose gezogen ist.

Wenden Sie sich an das Kundendienstcenter von Samsung Electronics, um die Batterie ersetzen zu lassen.

- Bei Verwendung anderer als der Originalbatterien kommt es zu Gerätestörungen..

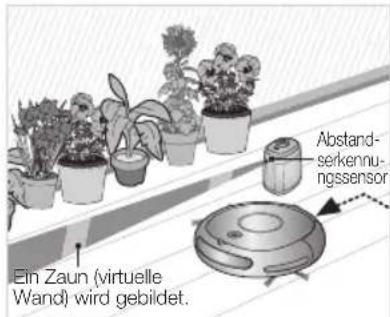

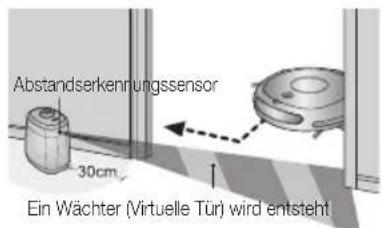

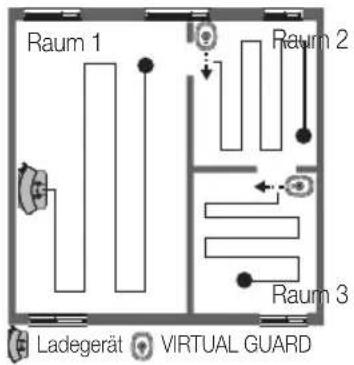

Sie können den Robo-Sauger mit einem elektronischen Zaun (virtuelle Wand, oder auch Virtual Wall) auf einen bestimmten Bereich beschränken, oder mehrere Abschnitte nacheinander reinigen, indem Sie den elektronischen Wächter (virtuelle Tür, oder auch Virtual Door) verwenden.

Mit Hilfe einer Kamera wird der Raum erfasst, wobei ein individueller Reinigungsvorgang gestartet wird.

GRÜNDLICHE ECKENREINIGUNG

Mit der Randabsaugung werden auch die Ecken gründlich gereinigt. Hierbei werden die Ränder des erfassten Raumgrundrisses abgesaugt.

VERSCHIEDENE REINIGUNGSMODI

Es gibt verschiedene Reinigungsmodi, die all Ihre Anforderungen erfüllen werden.

1

Reinigt alle Zimmer automatisch.

2. Punktsaugen

Reinigt einen abgegrenzten Bereich intensiv. Diese Betriebsart kann verwendet werden, um z. B. Brot- oder Kekskrümel zu reinigen.

3. Maximalmodus

Der Sauger läuft, bis die Batterie fast ganz leer ist.

4. Manuelles Saugen

Sie können den Boden auch manuell reinigen, indem Sie den Robo-Sauger mit einer Fernbedienung lenken.

5. Kanten

Wenn der Hindernissensor beim Saugen ein Hindernis erkennt, reduziert der Robo Sauger seine Geschwindigkeit, um die Auswirkung der Kollision zu reduzieren, und der Stoßsensor hilft dabei.

6. Startzeitvorwahl

Zur angegebenen Zeit reinigt der Robo-Sauger den Boden.

Produktmerkmale

AUTOMATIKBETRIEB

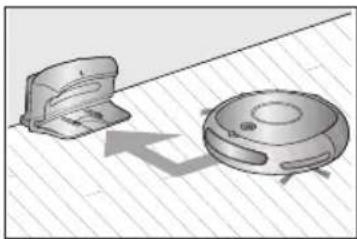

Wenn die Batterie schwach ist, wird der Robo-Sauger automatisch zum Ladegerät geführt, damit er automatisch geladen werden kann.

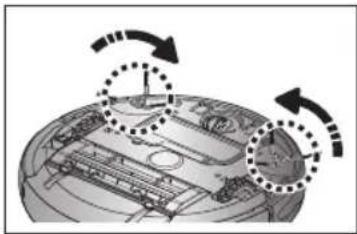

SEITLICH ROTIERENDE KANTENBÜRSTE

Die seitlich Rotierenden Kantenbürsten entfernen Staub von den Rändern.

ÜBERQUERUNG VON TÜRSCHWELLEN

ca. 1.5cm Treppentyp Vertikaltyp (O) (X)

Das innovative Fahrsystem des Robo-Saugers macht es möglich, dass er Türschwellen bis zu einer Höhe von etwa 1.5cm überquert und die Zimmer dahinter reinigt. Je nach Form der Türschwelle besteht die Möglichkeit, dass der Robo-Sauger eine 1,5 cm hohe Schwelle nicht überqueren kann.

KOLLISIONSSCHUTZ

Der Robo-Sauger erkennt Hindernisse in 2 Stufen und umgeht sie. In Stufe 1 erkennen die 7 Fahrsensoren eventuelle Hindernisse und, falls der Robo-Sauger trotzdem mit einem Hindernis kollidieren sollte, absorbieren die 2 Stoßsensor in Stufe 2 den Stoß.

SICHERHEITSVORRICHTUNG

STOP

Wenn der Robo-Sauger im Betrieb hochgehoben wird, hält ein Sensor automatisch die Antriebsräder, die Saugbürste, den Saugmotor und die seitlich rotierenden Bürsten an.

Inbetriebnahme des Staubsaugers

KOMPONENTEN

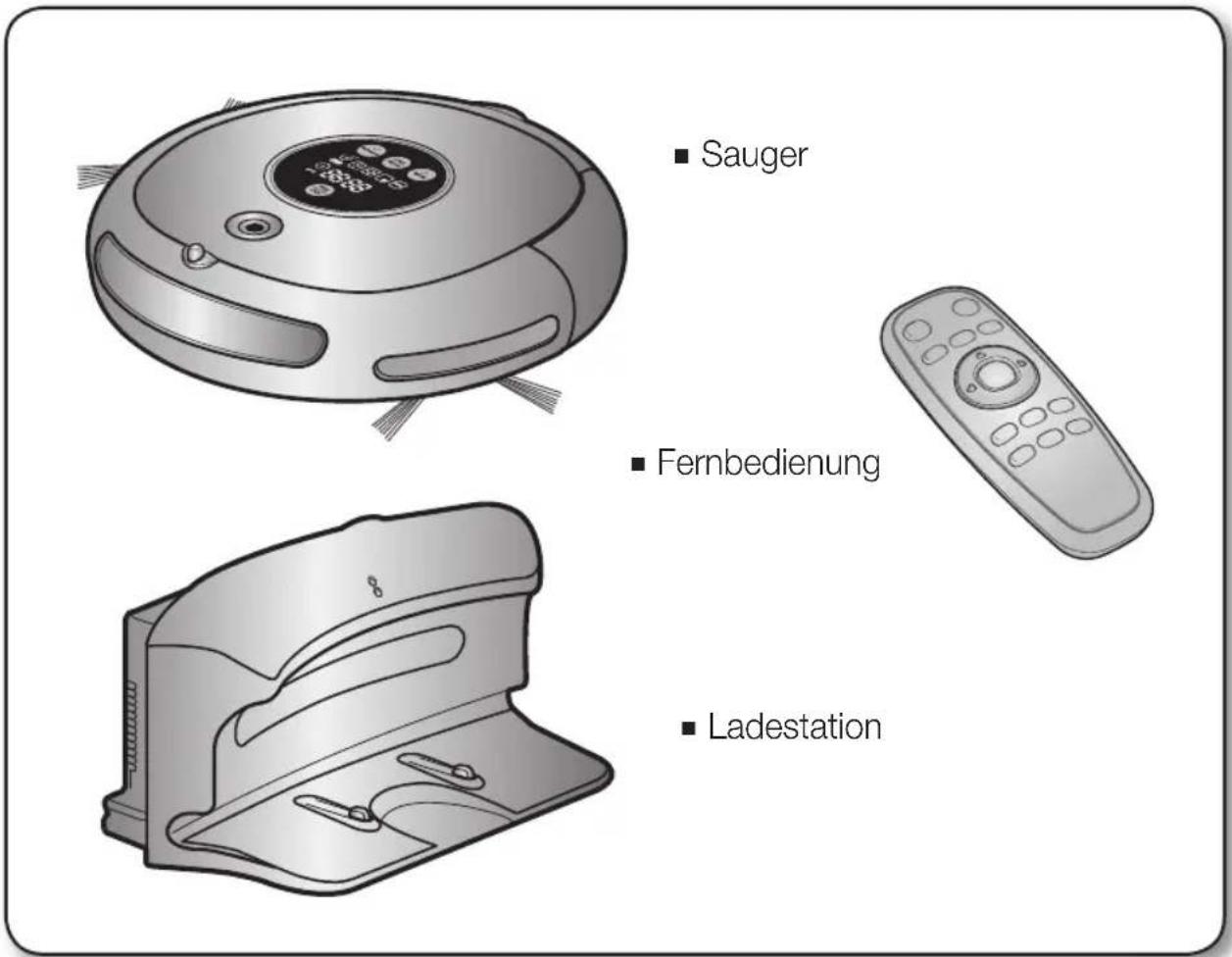

■ Sauger ■ Fernbedienung ■ Ladestation

■ Weiteres Zubehör

User Manual Benutzerhandbuch / 2 Batterien (option) VIRTUAL GUARD Reinigungsbürste Fernbedienungshalterung Ersatzfi Iter Seitliche Kantenbürsten (2 als Ersatz) (option)(option)(option) Kraftbürste (Ersatz)

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Sauger ] Display Einschalttaste Fernbedienungssensor Fahrsensor Stoßstangensensor Fahrsensor Vorderseite Auswerftaste für den Staubbehälter Staubehälter Fernbedienungssensor Seite Absturzsensor Seitenbürste Antriebsrad Ladekontakt Höhensensor Batteriefachdeckel Saugbürste Ladekontakt Roller Kraftbürstena-bdeckung Netzschalter Antriebsrad Absturzsensor Unten

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

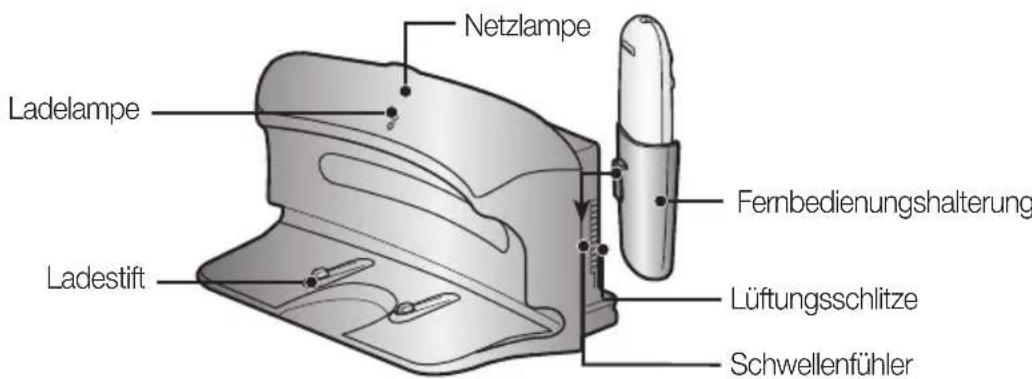

[Ladestation]

Netzlampe Ladelampe Fernbedienungshalterung Lüftungsschlitze Schwellenfühler Ladestift

[ VIRTUAL GUARD : OPTION ]

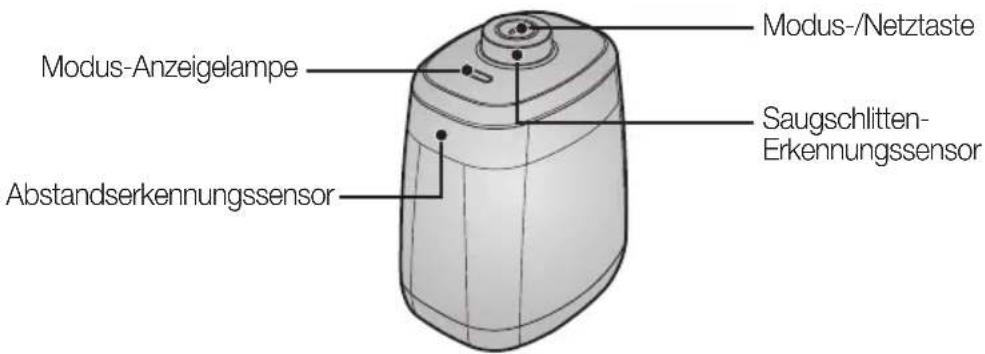

Modus-Anzeigelampe Abstandserkennungssensor Modus-/Netztaste Saugschlitten- Erkennungssensor

■ Einsetzen der Batterien

Batterien sind nicht im Lieferumfang enthalten. Sie müssen zusätzlich erworben werden. Setzen Sie die Alkaline-Batterien (Typ D) vor Gebrauch ein.

1

Heben Sie die Abdeckung des VIRTUAL GUARDS an, während Sie die Verriegelungslasche herunterdrücken.

Setzen Sie die Batterien so in den VIRTUAL GUARD ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit falscher Polung eingesetzt werden, arbeitet der VIRTUAL GUARD nicht.)

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

* Technische Daten: Alkaline-Batterien Typ D (LR20)

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

[ Fernbedienung ]

Ein/Aus Auto Richtung- stasten Manuell Kanten Power Recharging Auto Spot Max Start/ Stop Manual Edge Delay Start Aufl aden Max. Punkt Start/Stopp Startverzö- gerung SAMSUNG

■ Einsetzen der Batterien für die Fernbedienung

Die Fernbedienung wird beim Kauf ohne Batterien geliefert. Setzen Sie die Alkaline-Batterien (Typ AAA) vor Gebrauch ein.

Heben Sie den Batteriefachdeckel auf der Rückseite der Fernbedienung an, während Sie die Verriegelungslasche herunterdrücken.

Setzen Sie die Batterien so in die Fernbedienung ein, wie in der nachfolgenden Abbildung gezeigt. (Wenn die Batterien mit der falschen Polung eingesetzt werden, funktionier die Fernbedienung nicht.)

Nachdem Sie die Spitze der Abdeckung in den Schlitz eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

* Technische Daten: Alkaline-Batterien Typ AAA

Inbetriebnahme des Staubsaugers

BEZEICHNUNGEN DER TEILE

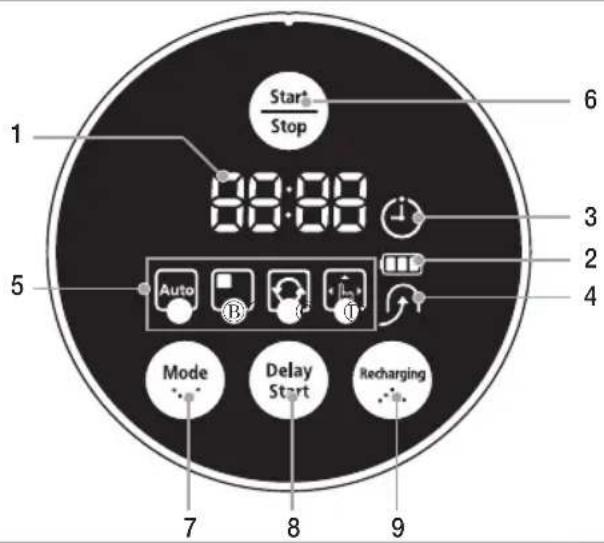

[Anzeige]

1 Start Stop 8:00 6 3 2 4 5 Auto B C T Mode Delay Start Recharging 7 8 9

ANZEIGEBEREICH

1. Ziffernanzeige

- Zeigt den Timer, den Fortschritt und eventuelle Fehlercodes mit Hilfe von Ziffern, Buchstaben und Symbolen an.

2. Ladeanzeige

• Laden: Zeigt den Ladefortschritt in 3 Schritten an.
• Im Einsatz: Zeigt den Ladestand der Batterie an. Der Ladestand wird im Betrieb allmählich immer niedriger angezeigt. (Wenn die Batterie vollständig entladen ist, blinkt die Stufe und zeigt mit „LO“ an, dass nachgeladen werden muss.)

3. Zeitplanermodus

- Wenn nach Zeitplan gesaugt werden soll, leuchtet das Symbol für den Zeitplanermodus.

4. Aufl aden

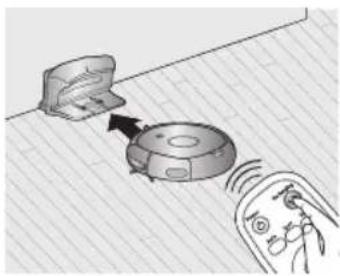

- Diese Symbol leuchtet auf, wenn der Robo-Sauger zur Ladestation zurückfährt, um seine Batterien aufzuladen.

5. Anzeige des Reinigungsmodus

- Bei jedem Drücken der Taste für den Reinigungsmodus wird der entsprechende Reinigungsmodus angezeigt.

(a) Automatikbetrieb: Dieses Symbol leuchtet, wenn Automatikbetrieb ausgewählt wird.
(b) Punktsaugen: Dieses Symbol leuchtet, wenn Punktsaugen ausgewählt wird.
(c) Maximalmodus: Dieses Symbol leuchtet, wenn der Maximalmodus ausgewählt wird.
(d) manuelles Saugen : Dieses Symbol leuchtet, wenn manuelles Saugen ausgewählt wird.
(e) Kantenmodus: "Euechtet, wenn Kantensaugen ausgewählt wird.

TASTENBEREICH

6. Start/Stopp

- Drücken Sie diese Taste, um den Saugbetrieb zu starten oder zu beenden.

7. Reinigungsmodus

- Drücken Sie diese Taste, um einen Reinigungsmodus auszuwählen. Nachdem Sie einen Reinigungsmodus gewählt haben, drücken Sie die Taste ( 10^-610^6 ), um mit dem Saugen zu beginnen.

8. Startverzögerung

- Drücken Sie diese Taste, um das Saugen zeitlich zu planen. Sie können das Saugen bis zu 23 Stunden verzögem.

9. Aufl aden

- Wenn Sie diese Taste drücken, wird das Symbol „Aufladen“ eingeschaltet, und der Robo-Sauger kehrt zur Ladestation zurück, um seine Batterien aufzuladen.

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

REIHENFOLGE BEIM INBETRIEBNAHME

1. Gerät ein- und ausschalten

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter unten am Saugschlitten einschalten.

2. Installieren des Ladegeräts

Um den Robo-Sauger aufzuladen, müssen Sie zuerst das Ladegerät installieren.

3. Laden der Batterien

Die Batterien sind beim Kauf entladen und sollten vor der ersten Gebrauch vollständig geladen werden.

4. Einbau des VIRTUAL GUARD

Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle Wand) auf einen bestimmten Bereich beschränken, oder mehrere Abschnitte nacheinander reinigen, indem Sie den Wächter-Modus (virtuelle Tür) verwenden.

GERÄT EIN- UND AUSSCHALTEN

Um den Robo-Sauger zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten.

Wenn Sie den Netzschalter ausschalten, werden alle Einstellungen zurückgesetzt.

ON OFF

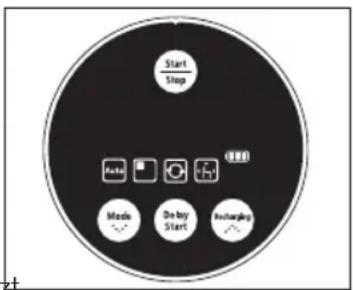

1. Drehen Sie das Gerät um und schalten Sie es Gerät mit dem Netzschalter ein.

- Wenn die Symbole nicht eingeschaltet werden, bedeutet dies, dass die Batterien des Geräts leer sind. Um den Robo- Sauger in diesem Fall zu verwenden, müssen Sie das Gerät mit dem Netzschalter einschalten und es dann an die Ladestation andocken.

- Beachten Sie, dass alle Einstellungen zurückgesetzt werden, wenn Sie den Netzschalter ausschalten.

* Wenn am angeschalteten Gerät etwa 10 Minuten lang keine Taste gedrückt wird, schaltet sich das Gerät automatisch aus, um die Batterie zu schonen. In diesem Fall drücken Sie auf die Power- oder Start/Stop-Taste, um den Robo-Sauger wieder zu verwenden.

Wenn die Stromversorgung ausgeschaltet ist, wird der Robo-Sauger nicht geladen, selbst wenn er an die Ladestation angedockt ist.

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

INSTALLIEREN DES LADEGERÄTS

Netzlampe Ladelampe

1. Stellen Sie das Ladegerät auf einer ebenen Fläche auf.

1. Es dürfen sich rechts und links im Abstand von 0,5 m und vorn im Abstand von 1 m keine Hindernisse befi nden.

1. Stellen Sie das Ladegerät an einer Stelle auf, die für den Robo-Sauger gut zugänglich ist.

1. Legen Sie das Netzkabel an der Wand entlang.

1. Wenn der Boden aus Holz besteht, stellen Sie das Ladegerät in Richtung der Holzmaserung auf.

Lassen Sie das Netzkabel des Ladegeräts immer in der Steckdose.

- Wenn das Ladegerät nicht mit Strom versorgt wird, kann der Robo-Sauger das Ladegerät nicht fi nden und demnach auch nicht automatisch aufgeladen werden.

- Wenn der Robo-Sauger vom Ladegerät getrennt wird, wird die Batterie automatisch entladen.

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

LADEN

Wenn Sie das Gerät erwerben, ist die Batterie vollständig ungeladen, und Sie müssen den Robo-Sauger manuell aufl aden.

Netzlampe Ladelampe

ON OFF

Schalten Sie das Gerät mit dem Netzschalter unten am Gerät ein.

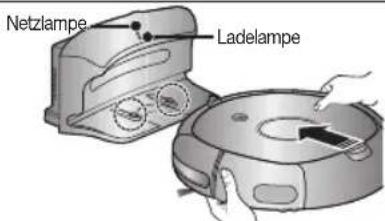

1. Nachdem Sie den Ladekontakt am Sauger mit dem Ladekontakt der Ladestation ausgerichtet haben, Justieren Sie das Gerät bis das „Ladesignal“ ertönt.

- Die Ladelampe leuchtet grün.

Netzlampe Ladelampe

1. Überprüfen Sie den Ladezustand des Robo-Saugers.

- Wenn das Laden beginnt, werden im Display nacheinander die Ladeanzeige und "8" angezeigt.

- Wenn das Laden beendet ist, werden im Display nacheinander die Ladeanzeige und „VOLL“ angezeigt.

Laden Vollständig geladen

■ Wenn die Ladeanzeige beim Saugen blinkt, beendet der Robo-Sauger das Staubsaugen und lädt sich automatisch am Ladegerät auf.

Laden beendet Laden Aufl aden erforderlich

■Wenn die Ladeanzeige im Betrieb blinkt und es wird "LO" angezeigt, kann der Robo-Sauger nicht mehr mit der Fernbedienung oder den Tasten am Sauger gesteuert werden. Tragen Sie den Robo-Sauger in diesem Fall zur Ladestation, um seine Batterien aufzuladen. (Dies passiert, wenn die Batterie vollständig entladen wird.)

- Wenn Sie die Batterie nach dem Kauf des Geräts erstmals laden, dauert es etwa 120 Minuten, die Batterie vollständig aufzuladen, und diese Ladung reicht dann für etwa 90 Minuten.

• Die Ladezeit kann zunehmen, wenn Sie die Batterie in überhitztem Zustand aufl aden.

- Maßnahmen bei Störungen des Ladebetriebs. Wenn der Robo-Sauger nicht automatisch geladen werden kann, überprüfen Sie Folgendes: - Schalten Sie die Stromversorgung mit dem Netzschalter unten am Robo-Sauger aus und wieder ein (zurücksetzen).

- Trennen Sie den Netzstecker des Ladegeräts kurzzeitig vom Stromnetz (zurücksetzen). - Kontrollieren Sie, ob am Ladeanschluss Fremdstoffe vorhanden sind und wischen Sie den Ladeanschluss am Saugschlitten und dem Ladegerät mit einem trockenen Tuch ab. - Prüfen Sie, ob es in der Nähe des Ladegerät Objekte gibt, die als starke Refl ektoren wirken können.

- Wenn Sie den Robo-Sauger vom Ladegerät trennen, entlädt er sich auf natürliche Weise. - Laden Sie den Robo-Sauger mit dem Ladegerät, wenn dies möglich ist. (Wenn der Robo-Sauger längere Zeit nicht benutzt wird, schalten Sie die Stromversorgung des Robo-Sauger am Netzschalter aus und ziehen Sie das Netzkabel des Ladegeräts aus der Steckdose, um beide Geräte wegzuräumen.)

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

INFORMATIONEN ZUR BATTERIE

■ Der Robo-Sauger wird über eine aufl adbare umweltfreundliche Nickelmetallhydrid-Batterie (NiMH) mit Strom versorgt. Der Überladungsschutz garantiert deren lange Lebensdauer.
■ Die Garantiezeit für die Batterie beträgt 6 Monate ab dem Kaufdatum.
■ Bevor Sie eine Batterie kaufen, fragen Sie das Kundendienstcenter nach dem Echtheitssymbol (SAMSUNG) und nach der Modellnummer.

• Diese Batterie ist nur für Samsung Robo-Sauger bestimmt. Es ist strikt verboten, sie für andere Geräte oder andere Zwecke zu verwenden.
• Bauen Sie die Batterie nicht auseinander und manipulieren Sie sie nicht.
• Laden Sie sie nur an gut belüfteten Stellen auf.
• Bringen Sie die Batterie nicht ins Feuer und erhitzen Sie sie nicht.
• Verbinden Sie die Pole ((+) oder (-)) der Batterie nicht mit Metallgegenständen.
• Bewahren Sie sie in geschlossenen Räumen auf (0°C\~40°C).
• Bevor Sie dieses Gerät wegwerfen, entsorgen Sie die Batterien in umweltfreundlicher Weise.
• Entsorgen Sie diese Batterien nicht zusammen mit Ihrem normalen Haushaltsmüll.
• Befolgen Sie beim Entsorgen alter Batterien stets alle in Ihrem Land geltenden gesetzlichen Bestimmungen.

* Wenn die Batterie defekt ist, nehmen Sie sie nicht auseinander. Wenden Sie sich an Ihr nächstgelegenes Kundendienstcenter.
* Eine verlängerte Aufladezeit und eine kürzere Nutzungsdauer der Batterie zeigen das nahende Ende der Batterielebensdauer an. Wenden Sie sich an das offi zielle Kundendienstcenter von Samsung Electronics, um die Batterie ersetzen zu lassen.

Der in dieses Gerät eingebaute Akku kann vom Benutzer nicht ausgetauscht werden. Informationen zum Austausch erhalten Sie bei Ihrem Dienstleister.

Gebrauch des Robo-Saugers

ZUSAMMENSETZEN DES ROBO-SAUGERS

EINBAU DES VIRTUAL GUARD (OPTION)

Sie können den Robo-Sauger mit dem Zaun-Modus (virtuelle Wand) auf einen bestimmten Bereich beschränken, oder mehrere Abschnitte nacheinander reinigen, indem Sie den Wächter-Modus (virtuelle Tür) verwenden.

Modus-/Netztaste Modus-Anzeigelampe Saugschlitten- Erkennungssensor Abstandserkennungssensor

Bedienung der Tasten

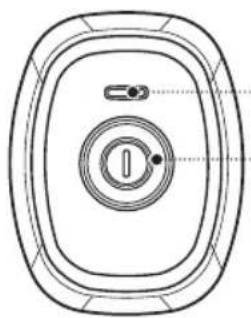

1. Anzeige der Moduslampe

• Zaunmodus (virtuelle Wand): Die rote Lampe blinkt.
• Wächtermodus (virtuelle Tür): Die grüne Lampe blinkt. Aus: Die Lampe ist aus.

2. Einstellen des Modus

- Bei jedem Drücken der Modus-/Netztaste wechselt das Gerät nacheinander zum Zaunmodus (virtuelle Wand) → Wächtermodus (virtuelle Tür) → Strom AUS.

* Der Abstand zur virtuellen Wand beträgt mindestens 2,5M und kann je nach Umgebungsbedingungen und Bewegung des Roboters variieren.

Aufbauen eines Zauns (virtuelle Wand)

Der VIRTUAL GUARD schafft eine unsichtbare Barriere, die der Robo-Sauger nicht überqueren kann. Z.B. vor Blumentöpfen, Möbeln, der Haustür usw.

1. Wählen Sie mit der Modus-/Netztaste den Zaunmodus (virtuelle Wand).

- Die Moduslampe blinkt.

2. Installieren Sie den VIRTUAL GUARD vor der Fläche, zu der Sie dem Robo-Sauger den Zugang sperren möchten.

- Installieren Sie den VIRTUAL GUARD, damit der Abstandserkennungssensor eine unsichtbare Barriere schafft, die der Robo-Sauger nicht überqueren kann.

Ein Zaun (virtuelle Wand) wird gebildet. Abstandserkennungssensor

Gebrauch des Robo-Saugers

Verwenden des Wächtermodus (virtuelle Tür) (OPTION)

Der VIRTUAL GUARD erzeugt eine unsichtbare Tür, durch die der Robo-Sauger erst fahren kann, wenn der aktuelle Raum komplett gesaugt wurde. Der VIRTUAL GUARD öffnet die unsichtbare Tür, wenn das Zimmer vollständig gesaugt wurde.

1. Wählen Sie mit der Modus-/Netztaste den Wächtermodus (virtuelle Tür).

- Die Moduslampe blinkt grün.

2. Installieren Sie den VIRTUAL GUARD am Eingang zum Zimmer, das sauber gemacht werden soll.

- Installieren Sie den VIRTUAL GUARD, damit der Abstandssensor eine unsichtbare Barriere schafft, die der Robo-Sauger nicht überqueren kann.

- Wenn Sie den VIRTUAL GUARD nicht verwenden, schalten Sie den Strom aus. (Wenn Sie den Robo-Sauger längere Zeit nicht verwenden, nehmen Sie die Batterien heraus, damit sie nicht entladen werden.)

- Wenn die Modus-/Netztaste nicht funktioniert, zeigt dies an, dass die Batterien abgenutzt sind. Ersetzen Sie in diesem Fall die Batterien. (Technische Daten: Alkaline-Batterien Typ D (LR20)

- Einen zusätzlichen VIRTUAL GUARD können Sie im Kundendienstcenter von Samsung Electronics erwerben.

Raum 1 Raum 2 Raum 3 Ladegerät VIRTUAL GUARD

Abstandserkennungssensor 30cm Ein Wächter (Virtuelle Tür) wird entsteht

* Da eine unsichtbare Barriere gebildet wird, damit der Robo-Sauger nicht gegen den VIRTUAL GUARD fährt, wird empfohlen, den virtuellen Wächter in einem Abstand von 30 cm zu den Außenwänden zu installieren.

Informationen zum IrDA-Sensor

• Informationen zum IrDA-Sensor

- Die Übertragung der Infrarotsignale erfolgt möglicherweise im Freien oder an solchen Stellen nicht störungsfrei, wo Halogenlampen eingesetzt werden.

- Der Robo-Sauger verwendet 3 Arten von Infrarotgeräten, die möglicherweise vor einem anderen Gerät mit einer höheren Priorität nicht funktionieren.

- Beim Steuern des Robo-Saugers mit der Fernbedienung kann es passieren, dass der Robo-Sauger den virtuellen Zaun des VIRTUAL GUARD überquert und gegen ein Hindernis fährt, weil das Fernbedienungssignal eine höhere Priorität als das Signal des virtuellen Wächters hat.

- Wenn Sie den Robo-Sauger in einem kleinen Raum oder auf kurze Distanz steuern, kann es aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen.

- Installieren Sie den VIRTUAL GUARD nicht in der Nähe des Ladegeräts, da der automatische Ladevorgang unterbrochen werden kann, wenn der virtuelle Wächter sich nahe beim Ladegerät befindet.

- Wenn Sie mehrere Robo-Sauger gleichzeitig verwenden, kann es aufgrund von Interferenzen der Infrarotsignale zu Störungen kommen.

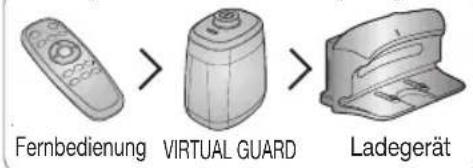

[Priorität der Infrarotsignale]

Fernbedienung > VIRTUAL GUARD > Ladegerät

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

STARTEN/STOPPEN DES STAUBSAUGERS

Sie können alle Funktionen des Robo-Saugers starten oder anhalten.

■ Die Funktionen des Robo-Saugers stehen nur zur Verfügung, nachdem das Gerät mit dem Netzschalter eingeschaltet wurde.
■ Wenn der Robo-Sauger läuft, drücken Sie die Taste(Start), um den Betrieb zu unterbrechen und eine Funktion zu wählen.

ON OFF

Gerät ein- und ausschalten

Einschalten der Stromversorgung

• Fernbedienung: Drücken Sie die Taste [Power].
• Sauger : Drücken Sie die Taste ( ).
• Die Tasten des Saugers die Batterieanzeige und die Symbole für den Reinigungsmodus werden eingeschaltet.

Ausschalten der Stromversorgung

• Fernbedienung: Drücken Sie die Taste [Power].

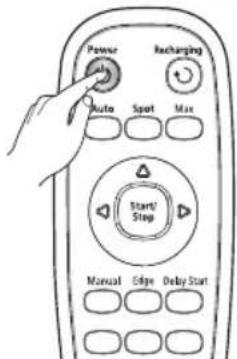

• Sauger : Halten Sie die Taste(倍)3 Sekunden lang gedrückt.
• Alle Symbole außer dem für die Batterieanzeige werden ausgeschaltet.

Power Recharging Auto Spot Max Start/ Stop Manual Edge Delay Start

Verwenden der Fernbedienung

Starten/Stoppen des Staubsaugers

Starten

• Fernbedienung: Drücken Sie die Taste Auto, Punkt, Maximal, Manuell oder Kante.
• Sauger : Drücken Sie nacheinander die Tasten (_) und (Hat), um Auto, Punkt, Maximal, Manuell oder Kante auszuwählen.

* Wenn Sie die Taste ☑ drücken, ohne einen Reinigungsmodus zu wählen, beginnt der Robo-Sauger im Automatikmodus.

Verwenden der Tasten am Saugschlitten

Anhalten

• Um den Robo-Sauger anzuhalten, drücken Sie die Taste (Start Step) auf der Fernbedienung oder am Sauger.
• Wenn das Saugen beendet ist, wird der Robo-Sauger angehalten.

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

AUFLADEN

Durch Drücken der Ladetaste können Sie den Robo-Sauger zum Ladegerät zurückkehren lassen, um die Batterie aufzuladen.

■ Wenn der Robo-Sauger läuft, drücken Sie die Taste Um den laufenden Betrieb zu unterbrechen drücken Sie dann die Ladetaste.

1. Drücken Sie die Ladetaste.

- Das Symbol(1) am Sauger wird eingeschaltet, und der Robo-Sauger kehrt zum Ladegerät zurück.

1. Um den Robo-Sauger anzuhalten, während er zum Ladegerät zurückkehrt, drücken Sie die Taste (Start).

2. Um die Ladefunktion zu testen, drücken Sie die Ladetaste, wenn sich der Robo-Sauger in weniger als 1,5m Entfernung vom Ladegerät befi ndet.

Power Auto Spot Max Start/Stop Manual Edge Baby Start

Verwenden der Fernbedienung

Fehlerbehebung, wenn der Robo-Sauger nicht zum Ladegerät zurückkehrt.

- Überprüfen Sie die Aufstellung des Ladegeräts

- Befi ndet sich das Ladegerät an einer Stelle, von der aus es den Robo-Sauger nicht zum Ladegerät führen kann?

- Befindet sich das Ladegerät an einer Stelle, die mehr als 5m vom Robo-Sauger entfernt ist?

: Es kann länger dauern, bis der Robo-Sauger zum Ladegerät zurückgekehrt ist.

- Laden Sie den Robo-Sauger in den folgenden Fällen manuell.

- Das Ladegerät ist in einer Ecke aufgestellt.

- Die Batterie ist vollständig entladen.

- Der Robo-Sauger wird durch ein Hindernis (Möbel usw.) aufgehalten.

- Der Robo-Sauger kommt nicht über die Türschwelle hinweg und bis zum Aufstellort des Ladegeräts.

Verwenden der Tasten am Saugschlitten

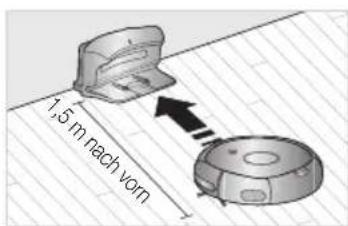

1,5 m nach vom

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

AUTOMATISCHES SAUGEN

Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist.

■ Wenn der Saugvorgang gestartet wird, während der Robo-Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.
■ Wenn die Batterieladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem seine Batterie wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Reinigungsvorgänge: Einmal)

Tasten am Sauger	Taste der Fernbedienung	Konfigurationsreihenfolge
		1 Modus einstellen
		2 Modus beenden.

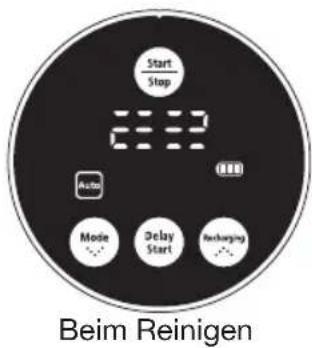

Start /Stop Auto Mode Delay Start Recharging Beim Reinigen

Informationen zum Fortsetzen des Reinigens

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.
• Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

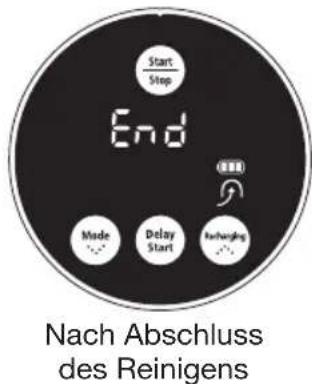

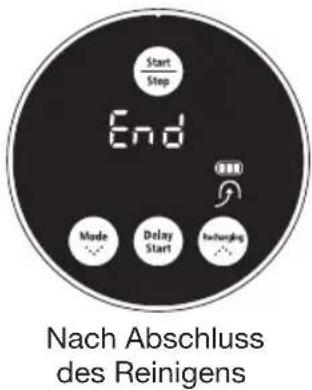

Start /Stop End Made Delay Start Northing Nach Abschluss des Reinigens

Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

Gebrauch des Robo-Saugers

VERWENDEN DES ROBO-SAUGERS

PUNKTUELLES SAUGEN

Sie können ganz einfach einen bestimmten Bereich reinigen, in dem sich z. B. viele Krümel, Staub usw. befi nden.

■ Bewegen Sie den Robo-Sauger an die Stelle, wo die punktuelle Reinigung durchgeführt werden soll.

ca. 1,5 m ca. 1,5 m

Tasten am Sauger	Taste der Fernbedienung	Konfigurationsreihenfolge
		1 Modus einstellen
		2 Modus beenden.

• Im Punktreinigungsmodus säubert der Robo-Sauger einen Bereich mit einer Länge und Breite von 1,5 m.
• Wenn das Saugen beendet ist, zeigt der Robo-Sauger Ende, Stopp und Standby an.

Start Stop Mode Delay Start Refranging

Beim Reinigen

Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine punktuelle Reinigung nicht durchgeführt werden.

Start Stop End Made Delay Start IsOutings

Nach Abschluss des Reinigens

Bedienung des Staubsaugers

VERWENDEN DES ROBO-SAUGERS

MAXIMALSAUGEN

Der Robo-Sauger bewegt sich automatisch und macht sauber, bis die Batterie fast leer ist und nur noch eine Ladestufe angezeigt wird (blinkt).

■ Wenn der Saugvorgang gestartet wird, während der Robo-Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Robo-Sauger seine ursprüngliche Position für die Rückfahrt speichert.

■ Wenn die Batterieladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, wenn seine Batterie wieder aufgeladen ist. (Anzahl der fortgesetzten Reinigungsvorgänge: Einmal)

Tasten am Sauger	Taste der Fembedienung	Konfigurationsreihenfolge
		1 Modus einstellen
		2 Modus beenden.

Informationen zum Fortsetzen des Reinigens

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.
• Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

Bedienung des Staubsaugers

VERWENDEN DES ROBO-SAUGERS

MANUELLES SAUGEN

Sie können den Robo-Sauger mit der Fernbedienung selbst steuern um eine bestimmte Stelle zu reinigen.

■ Steuern Sie den Robo-Sauger an die Stelle, wo die manuelle Reinigung durchgeführt werden soll.
■ Sie können die manuelle Reinigung mit Hilfe der Fernbedienung durchführen.

Tasten am Sauger	Taste der Fernbedienung	Konfigurationsreihenfolge
		1 Modus einstellen
		2 Modus beenden.

- Wenn der Robo-Sauger an die Ladestation angedockt ist, kann eine manuelle Reinigung nicht durchgeführt werden.

Power Red Charging Auto Spot Max Start/Stop Manual Edge Delay Start SAMSUNG Richtungstasten (Vorwärts, links, rechts) Eine Rückfahrfunktion gibt es nicht.

Bedienung des Staubsaugers

VERWENDEN DES ROBO-SAUGERS

KANTEN REINIGUNG

Die Sensoren erkennen Hindernisse beim Saugen und reduzieren automatisch die Geschwindigkeit des Robo- Saugers um Beschädigungen an Möbeln o.ä. zu vermeiden.

Der Robo-Sauger bewegt sich selbsttätig und säubert automatisch das Haus, bis der Saugvorgang abgeschlossen ist.

■ Wenn der Saugvorgang gestartet wird, während der Robo-Sauger an die Ladestation angedockt ist, reduziert sich die Zeit für das Zurückfahren zum Ladegerät, da der Roboterstaubsauger seine ursprüngliche Position für die Rückfahrt speichert.

■ Wenn die Batterieladung beim Saugen zu schwach wird, kehrt der Robo-Sauger automatisch zur Ladestation zurück, und setzt das Reinigen erst wieder fort, nachdem seine Batterie wieder aufgeladen ist. (Anzahl der wieder aufgenommenen Rein Einmal)

Tasten am Sauger	Taste der Fermedienung	Konfigurationsreihenfolge
		1 Modus einstellen
		2 Modus beenden.

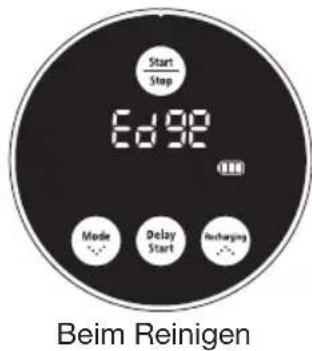

Start /Stop Edge Mode Delay Start Recharging Beim Reinigen

Informationen zum Fortsetzen des Reinigens

• Wenn der Robo-Sauger feststellt, dass die Reinigung abgeschlossen ist, wird die Funktion zum Fortsetzen des Reinigens nicht ausgeführt.
• Wenn Sie eine Taste drücken oder den Robo-Sauger bewegen, während er geladen wird, geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und setzt das Reinigen nicht fort.

Start /Step End Mode Delay Start Initiating Nach Abschluss des Reinigens

Drücken Sie keine Tasten und bewegen Sie den Robo-Sauger nicht, während er reinigt. Andernfalls geht der Robo-Sauger davon aus, dass das Reinigen abgeschlossen ist, und beginnt das Reinigen wieder von vorn.

Bedienung des Staubsaugers

VERWENDEN DES ROBO-SAUGERS

STARTZEITVORWAHL

Sie können den Robo-Sauger so programmieren, dass er zu bestimmten Zeit zu arbeiten beginnt. (Verzögerungszeit: bis zu 23 Stunden)

■ Wenn der Robo-Sauger an die Ladestation angedockt ist, kann die Startzeitvorwahl nicht aktiviert werden.

Tasten am Sauger	Taste der Fernbedienung	Konfigurationsreihenfolge	Beispiel : Reinigen in 5 StundenDas Symbol wird beleuchtet.
		1 Starten Sie die Starzeitvorwahl.
		2 Jedes Mal wenn die Taste gedrückt wird, wird der Startzeitpunkt verschoben (früher oder später).
		3 Abschließen der Einstellungen
		4 Abbrechen der Einstellungen.	Das Symbol geht aus.

Wenn das Gerät eingestellt ist und Sie drücken auf die Taste ( Statt auf die Taste Startverzögerung, wird die eingestellte Reinigungszeit storniert.

Wenn Sie den Robo-Sauger nach dem Einstellen manuell aus der Ladestation bewegen, wird die eingestellte Reinigungszeit storniert.

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

BEACHTEN SIE DIE REINIGUNGS- UND WARTUNGSHINWEISE

■ Wenn der Netzschalter beschädigt ist, wenden Sie sich an einen Servicebeauftragten, damit keine Unfälle passieren.
■ Benutzen Sie keine Hilfsmittel oder mechanischen Vorrichtungen, die nicht vom Hersteller installiert wurden.

ON O OFF

■ Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen. Der Robo-Sauger könnte plötzlich angehen und eine Verletzung verursachen.

REINIGEN DES SENSORFENSTERS UND DER KAMERA

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

■ Sprühen Sie niemals Wasser, Verdünner, Reinigungsbenzin usw. direkt auf den Sauger des Robo-Saugers.

■ Wischen Sie das Sensorfenster und die Kamera leicht mit einem weichen Tuch ab.

Camera Display Panel Front Sensor window Position der Kamera und der vorderen Sensoren

Position des Absturzsensors

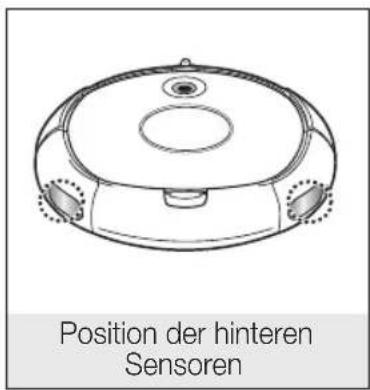

Position der hinteren Sensoren

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DES STAUBBEHÄLTERS UND DES FILTERS

Entleeren Sie vor dem Reinigen den Staubbehälter.

■ Wenn Sie den Staubbehälter herausnehmen, achten Sie sorgfältig darauf, den Staub aus dem Behälter nicht zu verschütten.
■ Leeren Sie den Staubbehälter in folgenden Situationen:

1. Staub hat sich im Staubbehälter angesammelt.
2. Die Saugleistung geht plötzlich zurück.
3. Der Lärm nimmt zu.

1. Drücken Sie die Auswerftaste für den Staubbehälter (DRÜCKEN) und ziehen Sie den Staubbehälter heraus.

1. Öffnen Sie den Deckel des Staubbehälters, indem Sie ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

1. Lösen Sie den Filter vom Staubbehälter, indem Sie ihn in Richtung des in der Abbildung dargestellten Pfeils ziehen.

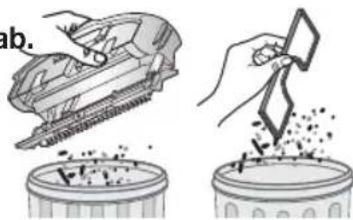

1. Wischen Sie den Staub vom Filter und Staubbehälter ab.

* Sie können beide mit Wasser spülen.

ab.

1. Einsetzen des Filters in den Staubbehälter.

- Vergewissern Sie sich, dass das Gitter des Filters nach unten zeigt. Es kann nicht in der falschen Richtung eingesetzt werden.

1. Schließen Sie den Deckel des Staubbehälters und setzen Sie ihn in den Saugers ein.

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

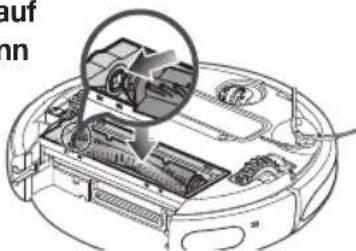

REINIGEN DER SAUGBÜRSTE

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

- Da der Staub aus dem Staubbehälter herausfallen kann, entfernen Sie den Staubbehälter, ehe Sie die Saugbürste reinigen.

ON OFF

1. Drücken Sie die Auswerftaste für den Staubbehälter (DRÜCKEN), um den Staubbehälter zu lösen.

1. Nachdem Sie überprüft haben, ob Fremdstoffe vorhanden sind, drücken Sie den Haken, mit dem die Bürstenabdeckung fi xiert wird, um die Abdeckung zu lösen.

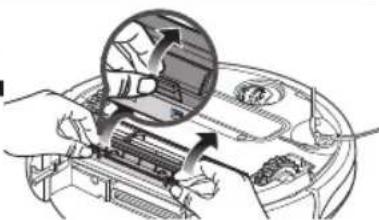

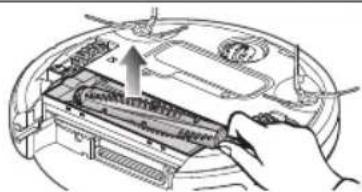

1. Heben Sie die Saugbürste aus dem Gerät.

1. Entfernen Sie Fremdstoffe (z. B. lange Haare oder Schnüre), die sich um die Saugbürste gewickelt haben, mit Hilfe einer Reinigungsbürste oder eines Staubsaugers.

1. Nach dem Reinigen setzen Sie die Kraftbürste zuerst auf der Seite des Netzschalters ein, und befestigen Sie dann die andere Seite der Bürste entsprechend.

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

1. Nachdem Sie die 3 Spitzen oben an der Abdeckung eingesetzt haben, drücken Sie das andere Ende, bis es hörbar einrastet.

• Um zu verhindern, dass der Robo-Sauger verstopft, achten Sie darauf, keine Fremdkörper aufzusaugen.
• Wenn sich die Fremdstoffe nur mit Schwierigkeiten entfernen lassen, wenden Sie sich an ein Kundendienstcenter.
• Da die Saugbürste den Staub vom Boden aufnimmt, können sich lange Schnüre oder Haare um die Bürste wickeln. Kontrollieren und reinigen Sie die Kraftbürste regelmäßig.

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DER SEITLICHEN DREHBÜRSTE FÜR DIE KANTENREINIGUNG

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

ON OFF

1. Kontrollieren Sie, ob die seitliche Drehbürste verbogen ist, oder ob Fremdstoffe an der Bürste haften.

1. Ziehen Sie Gummihandschuhe an und wickeln Sie die seitliche Drehbürste in ein Tuch ein, das Sie vorher 10 Sekunden lang in heißes Wasser getaucht haben. Walken Sie die Bürste nun vorsichtig durch.

1. Rotieren Sie die seitliche Drehbürste und wiederholen Sie den Vorgang aus Schritt 2.

1. Wenn sich Haare oder Schnüre zwischen dem Sauger und der seitlichen Drehbürste verfangen haben, lösen Sie die Schraube der seitlichen Drehbürste mit Hilfe eines Kreuzschlitzschraubendrehers und ziehen Sie die Bürste ab. Wenn Sie die Bürste wieder einbauen, bringen Sie die L-Markierungen an der seitlichen Drehbürste und am Sauger übereinander und bauen Sie die seitliche Drehbürste dann wieder ein. (Der Buchstabe "R" ist auf der rechten Seite der Drehbürste eingraviert.)

Da die seitliche Drehbürste leicht Haare und andere Fremdstoffe anzieht, reinigen Sie die Bürste regelmäßig und in kurzem Abstand.

Zu viele Fremdstoffe an der seitlichen Drehbürste können die Bürste beschädigen.

Gebrauch und Wartung des Zubehörs

REINIGEN DES ROBO-SAUGERS

REINIGEN DES ANTRIEBSRADS

Schalten Sie den Netzschalter unten am Sauger immer aus, ehe Sie den Robo-Sauger reinigen.

■ Wenn der Robo-Sauger plötzlich im Zickzack zu fahren beginnt, kann es sein, dass Fremdstoffe am Antriebsrad haften.

I ON OFF

1. Wenn Sie das Antriebsrad reinigen, legen Sie ein weiches Tuch auf den Boden und drehen Sie den Saugschlitten vorsichtig auf die Oberseite.

1. Kontrollieren Sie das Gerät auf Fremdstoffe und entfernen Sie diese mit Hilfe eines Stäbchens oder einer Pinzette mit stumpfen Zangen.

STÖRUNG FRAGEN	MASSNAHME
Der Robo-Sauger läuft vor dem Reinigen überhaupt nicht.	Ist der Staubbehälter eingesetzt?Ist der Netzschalter eingeschaltet?Wird ein Reinigungsmodus ( [kato] im Display angezeigt?Blinkt in der Batterieanzeige nur eine Stufe und wird im Display 'LO' angezeigt?Der Robo-Sauger läuft nicht, wenn die Batterie in der Fernbedienung erschöpft ist.	Setzen Sie den Staubbehälter ein?Schalten Sie den Strom ein.Drücken Sie die Taste ( [Zum Ausschalten halten Sie die Taste ( [min. 3 Sekunden lang gedrückt.)Heben Sie auf den Robo-Sauger hoch und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.Ersetzen Sie die Batterien in der Fernbedienung. (Typ AAA)
Der Robo-Sauger stellt plötzlich den Saugbetrieb ein.	Blinkt in der Batterieanzeige nur eine Stufe und wird im Display 'LO' angezeigt?Hat sich der Robo-Sauger in einem Kabel auf dem Boden verfangen?Bleibt der Robo-Sauger an einer Bodenkante (Höhenunterschied) hängen?- Das Antriebsrad ist hochgehoben.Hat sich ein dünnes Handtuch (Tuch) um das Antriebsrad gewickelt?Steckt der Robo-Sauger an einer Türschwelle fest?	Heben Sie den Robo-Sauger hoch, und docken Sie ihn manuell an das Ladegerät an, um ihn aufzuladen.Schalten Sie das Gerät aus und entfernen Sie die Kabel.Schalten Sie die Stromversorgung aus und bringen Sie den Robo-Sauger an eine andere Stelle, um sauber zu machen.Schalten Sie das Gerät aus und entfernen Sie das Tuch.Schalten Sie die Stromversorgung aus und bringen Sie den Robo-Sauger an eine andere Stelle, um sauber zu machen.
Die Saugleistung ist gering.	Prüfen Sie, ob der Staubbehälter voll ist.Prüfen Sie, ob der Saugmund durch Fremdstoffe blockiert wird.Kontrollieren Sie, ob der Filter verstopft ist.	Halten Sie den Robo-Sauger an und leeren Sie den Staubbehälter.Schalten Sie das Gerät aus und entfernen Sie die Fremdstoffe.Säubern Sie gründlich den Filter.

CHECKLISTE ZUR SELBSTHILFE

SYMPTOM FRAGEN MASSNAHME
Der Robo-Sauger kann das Ladegerät nicht fi nden.	Prüfen Sie, ob das Netzkabel des Ladegeräts richtig mit der Steckdose verbunden ist.Entfernen Sie Hindernisse innerhalb eines Bereichs von etwa 1 m vor dem Ladegerät und etwa 0,5 m nach links und rechts.Wenn Fremdstoffe am Ladekontakt haften, wischen Sie diese ab mit einem trockenen Tuch ab.Wurde der VIRTUAL GUARD in der Nähe des Ladegeräts installiert? (OPTION)	Bewegen Sie den VIRTUAL GUARD an eine andere Stelle, damit der Robo-Sauger automatisch aufl aden kann.
Der Robo-Sauger kann den VIRTUAL GUARD passieren (OPTION)	Sind die Batterien des VIRTUAL GUARD verbraucht?Ist der VIRTUAL GUARD auf den Wächtermodus (Virtuelle Tür) eingestellt?Ist die Moduslampe ausgeschaltet?	Ersetzen Sie die Batterien.(2 Alkaline-Batterien Typ D (LR20))Stellen Sie den VIRTUAL GUARDAuf den Zaunmodus (virtuelle Wand) ein?Überprüfen Sie, ob der VIRTUAL GUARD ausgeschaltet ist und stellen Sie den VIRTUAL GUARD dann in den gewünschten Modus.
Die Nutzungszeit der Batterien des VIRTUAL GUARD ist zu kurz. (OPTION)	Verwenden Sie Mangan-Trockenzellen?	Ersetzen Sie die Batterien durch neue.(2 Alkaline-Batterien Typ D (LR20))

FEHLERBEHEBUNG UND FEHLERCODES

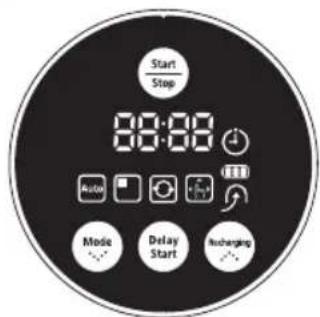

FEHLERCODE	URSACHE LÖSUNG
C 00	Der Robo-Sauger hat sich beim Fahren verfangen, verklemmt oder hängt fest.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und bringen Sie den Robo-Sauger an eine andere Stelle.
C 01	Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind in der Kraftbürste gefangen.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe von der Kraftbürste.
C 02	Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im linken Antriebsrad gefangen.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe vom linken Antriebsrad.
C 03	Fremdstoffe (Schnur, Papier, Spielzeug usw.) sind im rechten Antriebsrad gefangen.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdstoffe vom rechten Antriebsrad.
C 05	Überprüfen Sie den Stoßsensor.	Ziehen Sie den festgeklemmten Stoßsensor leicht heraus.
C 06	Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster des Fahrsensors.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und wischen Sie die Fremdstoffe mit einem weichen Tuch vom vorderen und hinteren Sensorfenster ab.
C 07	Fremdstoffe (Schnur, Papier, Spielzeug usw.) haften auf dem Fenster des Absturzsensor.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und wischen Sie die Fremdstoffe mit einem weichen Tuch vom Fenster des Höhensensors ab.
C 08	Staubbehälter nicht eingesetzt	Setzen Sie den Staubbehälter so ein, dass er hörbar einrastet.
C 09	Fremdkörper haben sich in den seitlichen Drehbürsten verfangen.	Unterbrechen Sie die Stromversorgung am Schalter an der Geräteunterseite und entfernen Sie die Fremdkörper.

* Wenn Sie die Start-Stopp-Taste drücken oder den Netzschalter betätigen, wird der Fehlercode gelöscht.

Technische Daten

93 mm (Höhe) 355 mm (Länge) 355 mm (Breite)

Sauger

122 mm (Höhe) 161 mm (Länge) 275 mm (Breite)

Ladestation

Technische Daten

KLASSIFIKATION ANGABE DATEN
Technische Daten - Mechanisch	Durchmesser 355 mm
	Höhe 93 mm
	Gewicht 4.0 kg
Technische Daten - Elektrisch	Netzspannung AC 220-240V~, 50-60Hz
	Leistungsaufnahme der Ladestation	50 W
	Leistungsaufnahme des Saugers	40 W
	Batterie 14,4 V / 2.000 mA
Technische Daten - Reinigung	Kapazität des Staubehälters Etwa 0.6 l
	Ladezeit Automatisch / Manuell Laden
	Reinigungsmodus	Auto-, Punkt-, Maximal-, Hand-, Kanten-, Zeitplanermodus
	Ladezeit Etwa 120 Minuten
	Reinigungsdauer (auf hartem Untergrund)	Etwa 90 Minuten
Reinigungsmethode Deckenformerkennung
Steuerung am Saugers Tasten

Dieser staubsauger erfüllt die nachfolgenden

Richtlinien:emV-Richtlinie:2004/108/EEC

Sicherheitsrichtlinie Niederspannung:2006/95/EC

Notizen

SAMSUNG

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst.

01805 - SAMSUNG(726-7864 € 0,14/Min)

www.samsung.com

ENTRETIEN DES OUTILS ET DU FILTRE

34

DÉPANNAGE

40

CARACTÉRISTIQUES TECHNIQUES DU PRODUIT

43

06 Branchement
