Intitulé	Valeur / Description
Type de produit	Émetteur-récepteur radio portable VHF
Fréquences	136-174 MHz
Puissance d'émission	5W / 1W
Modulation	FM
Alimentation électrique	Batterie rechargeable Li-ion 7.4V
Capacité de la batterie	1500 mAh
Dimensions approximatives	58 x 120 x 38 mm
Poids	300 g (avec batterie)
Résistance à l'eau	IP54
Fonctions principales	Scan, CTCSS/DCS, réglage de la puissance, fonction de verrouillage
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, réparabilité limitée selon les réparateurs
Compatibilités	Accessoires ICOM, antennes compatibles VHF
Garantie	1 an

FOIRE AUX QUESTIONS - IC-F22SR ICOM

Comment charger la batterie de l'ICOM IC-F22SR ?

Utilisez le chargeur fourni avec l'appareil. Branchez le chargeur à une prise électrique et insérez la radio dans le chargeur. Assurez-vous que la radio est bien en place pour un chargement optimal.

Que faire si mon IC-F22SR ne capte pas les signaux ?

Vérifiez l'antenne pour vous assurer qu'elle est correctement fixée. Testez également la radio dans un autre emplacement pour voir si le problème persiste. Si le problème continue, réinitialisez l'appareil aux paramètres d'usine.

Comment régler le volume sur l'ICOM IC-F22SR ?

Utilisez le bouton de volume situé sur le dessus ou sur le côté de la radio. Tournez le bouton dans le sens des aiguilles d'une montre pour augmenter le volume et dans le sens inverse pour le diminuer.

Pourquoi la batterie de mon IC-F22SR se décharge-t-elle rapidement ?

Une utilisation intensive, des températures extrêmes ou une batterie vieillissante peuvent affecter l'autonomie. Assurez-vous de charger la batterie complètement et de la stocker dans un endroit frais. Si le problème persiste, envisagez de remplacer la batterie.

Comment changer les canaux sur l'ICOM IC-F22SR ?

Utilisez le bouton de sélection de canal pour parcourir les différents canaux disponibles. Appuyez sur le bouton pour changer de canal jusqu'à atteindre celui que vous souhaitez utiliser.

Mon IC-F22SR émet des bruits étranges, que faire ?

Assurez-vous que vous êtes sur le bon canal et que la radio est correctement réglée. Si des interférences persistent, essayez de déplacer la radio ou de changer de canal. Si le problème continue, une vérification par un professionnel pourrait être nécessaire.

Est-ce que l'ICOM IC-F22SR est étanche ?

Oui, l'ICOM IC-F22SR est conçu pour résister à l'eau et à la poussière selon la norme IP54. Cela signifie qu'il peut supporter des projections d'eau, mais il ne doit pas être immergé.

Comment réinitialiser mon IC-F22SR aux paramètres d'usine ?

Pour réinitialiser l'appareil, éteignez-le, puis maintenez enfoncé le bouton 'P1' tout en le rallumant. Relâchez le bouton après quelques secondes. Cela réinitialisera tous les paramètres aux valeurs par défaut.

Comment mettre à jour le firmware de mon IC-F22SR ?

Pour mettre à jour le firmware, vous aurez besoin d'un câble de programmation et du logiciel de mise à jour disponible sur le site officiel d'ICOM. Suivez les instructions fournies dans le manuel d'utilisation pour effectuer la mise à jour.

MODE D'EMPLOI IC-F22SR ICOM

Portatif sans licence !

0 € ^ttc la minute

Qualité audio exceptionnelle, hautes performances et conception robuste font de l'IC-F27SR la radio sans licence la mieux adaptée à votre activité. Cette radio répond aux besoins des professionnels de la construction, restauration, hôtellerie, événementiel, grande distribution, industrie, exploitation agricole, etc.

Elle sera également adaptée à vos activités de loisir comme la randonnée, la chasse, la pêche, etc.

Plus de 35 heures d'autonomie !

L'IC-F27SR intègre les dernières innovations technologiques en matière d'électronique lui permettant notamment de bénéficier d'une autonomie de 35 h avec la batterie lithium-ion fournie d'origine (BP-265).

(L'IC-F27SR est également disponible en version batterie Ni-MH BP-264 offrant 24 h d'autonomie).

*Tx : Rx : Veille = 5 % : 5 % : 90 % avec économiseur d'énergie activé.

Poids plume et taille compacte !

Taille réduite (58 x 186 x 36,5 mm) et légèreté (285 g) rendent ce portatif idéal pour toutes les utilisations.

Construction robuste

Utilisation par tous les temps même sous la pluie !

L'IC-F27SR répond aux normes d'étanchéité IP54 et MIL STD-810 F.

VOX intégré pour une utilisation “main libre”

La fonction “VOX” intégrée au portatif permet une utilisation “main libre” (nécessite le câble optionnel OPC-2004 et un accessoire de tête (HS-94, HS-95, HS-97).

Qualité audio exceptionnelle

Le large haut-parleur (ø 45 mm) délivre un son clair et fort, permettant une utilisation dans des environnements bruyants (chantiers, sites industriels, etc.).

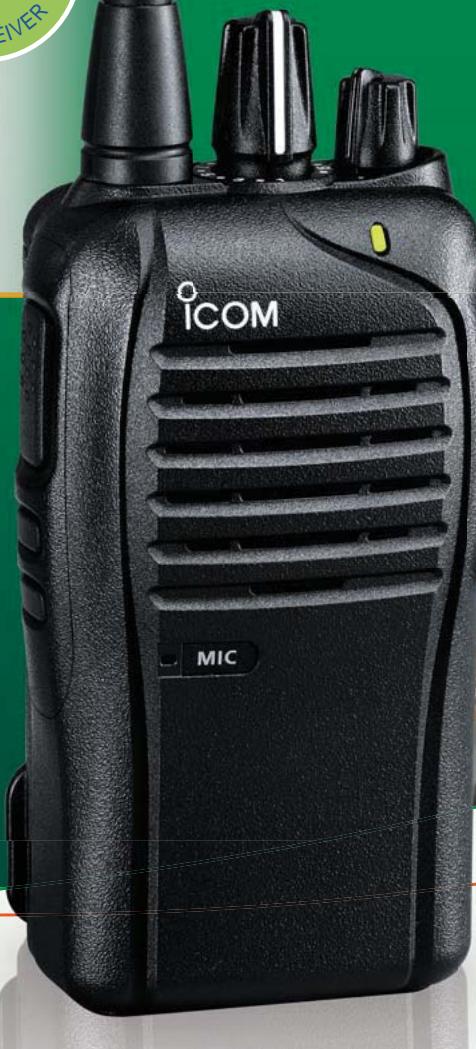

Simple d'utilisation

Muni simplement d'un bouton d'émission, de volume et de sélection des canaux, la prise en main de l'IC-F27SR est simple et immédiate !

• Groupes d'appel : Encodeur et décodeur CTCSS et DTCS
• Économiseur d'énergie
• Alerte batterie faible
• Fonction surveillance : coupe la LED et les bips*
• Fonction sirène*
• Fonction “anti-bavard” : permet d’éviter une émission en continu*
  *Fonctions disponibles par programmation

ACCESSOIRES FOURNIS

IC-F27SR#92 : version pack batterie Li-ion

• Batterie Li-ion, BP-265
  • Chargeur rapide, BC-193
• Adaptateur secteur BC-123SE
• Clip ceinture, MB-124

IC-F27SR#91 : version pack batterie Ni-MH

• Batterie Ni-MH, BP-264
  • Chargeur batterie, BC-192
• Adaptateur secteur, BC-206SE
• Clip ceinture, MB-124

SPECIFICATIONS

Fréquences couvertes	446,00625 – 446,09375 MHz8 fréquences PMR 446
Espacement des canaux	12,5 kHz (8K50F3E)
Consommation (approx.)
TX	400 mA
RX Max. audio	330 mA (Avec HP intene)
Température d'utilisation	-25°C à +55°C (radio)
Stabilité en fréquence	± 2,5 ppm
Puissance ( à 7,2 V)	500 mW (ERP)
Connecteur microphone ext.	3-conducteurs 2,5 (d) mm/2,2 k
Sensibilité (à 20 dB SINAD)	26,5 dB V / memf
Puissance audio	(à 5 % distortion)
HP interne	800 mW typ. (sous 12 )
HP externe	400 mW typ. (sous 8 )
Connecteur HP externe	2 conducteurs 3,5 (d) mm/8

Normes militaires et protection IP

Standard	MIL 810F
	Methode	Procédure
Pression basse	500.4	I, II
Température haute	501.4	I, II
Température basse	502.4-3	I, II
Choc thermique	503.4	I
Variation de température	505.4	I
Bruine	506.4	I, III
Humidité	507.4	-
Brume saline	509.4	-
Poussière	510.4	I
Vibration	514.5	I
Choc	516.5	I, IV

Egalement compatible MIL-STD-810-C, -D et -E.

Protection IP (Etanchéité)

Poussière & Eau IP54 (Protection contre poussière et eau)

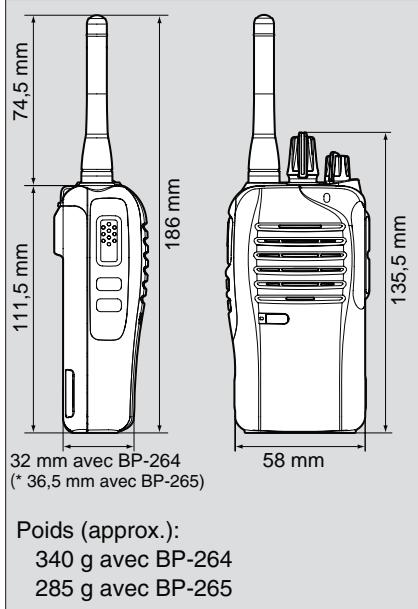

DIMENSIONS ET POIDS

Poids (approx.):

340 g avec BP-264

285 g avec BP-265

ACCESSOIRES

BP-263

Boîtier pile

6 × AA (LR6)

BP-264

Batterie Ni-MH

1400mAh

BP-265

Batterie Li-Ion

2000mAh (typ.)

1900mAh (min.)

CHARGEUR

Pour BP-264 (Ni-MH)

Temps de charge : 16 h

BC-206SE

BC-192

CHARGEUR RAPIDE

Pour BP-264 (Ni-MH)

Temps de charge : 2 h

BC-123SE

BC-191

CHARGEUR RAPIDE

Pour BP-265 (Li-ion)

Temps de charge : 2,5 h

BC-123SE

BC-193

CHARGEUR 6 POSTES

Pour BP-264/BP-265

Temps de charge : 2,5 h

Oreillette avec micro-phone flexible, nécessite un adaptateur OPC-2004

HS-95

Casque écouteur avec microphone flexible, nécessite un adaptateur OPC-2004

HS-97

Oreillette avec micro-phone laryngophone nécessite un adaptateur OPC-2004

SP-27

Oreillette transparente à tube acoustique avec pince vêtement (1m de longueur de cable avec raccord fileté de 3,5 mn

OPC-2004

Câble adaptateur nécessaire pour utiliser les accessoires ci-contre

AUTRES ACCESSOIRES

CLIP CEINTURE

• MB-124 Clip ceinture crocodile

ADAPTATEUR

• AD-120 Adaptateur pour chargeur BC-197 avec BP-264
- AD-121 Adaptateur pour chargeur BC-197 avec BP-265
• AD-120 Adaptateur pour chargeur BC-197 avec BP-264
- AD-121 Adaptateur pour chargeur BC-197 avec BP-265

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis. La configuration du poste peut varier suivant les versions.

MICROPHONES

HM-158L

Microphone haut-parleur miniature

HM-159L

Microphone haut-parleur étanche IP-54
