IC-F6062 - Radio bidirectionnelle ICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radio bidirectionnelle mobile UHF professionnelle
Marque	ICOM
Modèle	IC-F6062
Gamme de fréquences	400-470 MHz (UHF)
Nombre de canaux	512 canaux max, répartis en 128 zones
Espacement des canaux	12,5 / 20 / 25 kHz programmable
Alimentation	13,2 V DC (batterie véhicule)
Consommation (transmission)	25 W (puissance RF), environ 1200 mA (Rx max audio)
Consommation (veille)	300 mA
Dimensions (L × H × P)	160 × 45 × 150 mm (sans projections)
Poids (approx.)	1,2 kg (estimation)
Étanchéité face avant	IP-54 (protection contre poussière et projections d'eau)
Écran	LCD graphique à matrice de points, rétro-éclairé, 2 lignes de 12 caractères
Haut-parleur	Intégré en face avant, 4 W, audio claire
Compander intégré	Oui, optimise le rapport signal/bruit
Scrambler / Brouilleur	Intégré (inversion de fréquence), options UT-109R (32 codes) ou UT-110R (1020 codes)
Connecteur externe	D-Sub 25 broches (DB25)
Signalisation	2 tons, 5 tons, CTCSS/DTCS, BIIS 1200 (SMS, appel sélectif)
Fonctions avancées	ANI DTMF, KILL/STUN, mot de passe, scanning optimisé, mode slave scan
Accessoires fournis	Microphone HM-152, câble DC, support micro, étrier de montage, vis, autocollant
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants.
Sécurité	Utiliser une alimentation 13,2 V DC. Ne pas exposer à l'humidité excessive.
Pièces détachées et réparabilité	Options : platines UT-109/110/111/119H, kit déport RMK-2/3, microphones HM-148/SM-25, câbles OPC. Contacter SAV ICOM.

FOIRE AUX QUESTIONS - IC-F6062 ICOM

Comment programmer les canaux sur l'IC-F6062 ?

La programmation se fait via le logiciel ICOM CS-F5062 (vendu séparément) et un câble de programmation. Il est recommandé de faire appel à un installateur agréé.

Quelle est la portée maximale de cette radio ?

La portée dépend des conditions terrain, antenne et puissance (25 W). En conditions idéales, elle peut atteindre 10-15 km en ligne de vue.

Puis-je utiliser cette radio avec un système numérique ?

Oui, avec la platine optionnelle UT-126H, elle devient compatible numérique en mode 6,25 kHz.

Comment installer le kit de déport de face avant ?

Utilisez le kit RMK-3 et le câble OPC-609 (1,9 m) ou OPC-607 (3 m). La face avant se sépare de l'unité principale pour une installation flexible.

La radio est-elle étanche ?

La face avant est certifiée IP-54, protégée contre la poussière et les projections d'eau. Le boîtier principal n'est pas étanche.

Comment activer la fonction KILL/STUN ?

Cette fonction permet de désactiver à distance un poste volé. Elle doit être programmée au préalable par le gestionnaire du réseau.

Quels microphones sont compatibles ?

Microphones ICOM : HM-152 (fourni), HM-152T (DTMF), HM-148 (dynamique), SM-25 (de table). Tous avec connecteur 8 broches RJ45.

Comment régler le squelch ?

Le squelch est réglable par logiciel ou via une touche programmable. La sensibilité typique est de -12 dBuV.

Que faire si l'écran n'affiche rien ?

Vérifiez l'alimentation (13,2 V DC) et le fusible. Si le problème persiste, contactez le SAV ICOM.

Où trouver la notice complète ?

La notice PDF est disponible sur notice-facile.com. Téléchargez-la gratuitement via le lien sur la page.

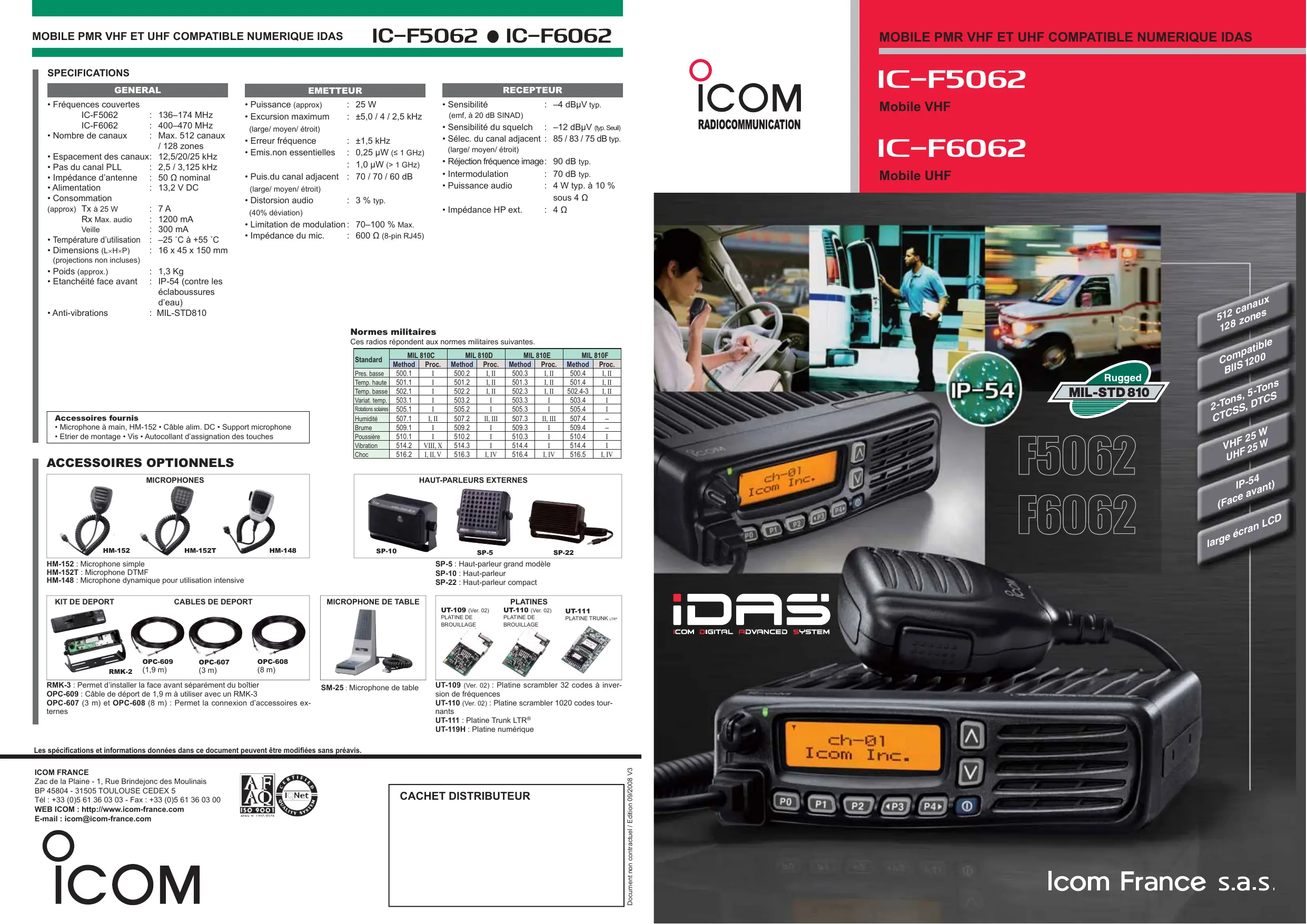

MODE D'EMPLOI IC-F6062 ICOM

• Fréquences couvertes

IC-F5062 : 136-174 MHz

IC-F6062 : 400-470 MHz

• Nombre de canaux : Max. 512 canaux

/ 128 zones

• Espacement des canaux: 12,5/20/25 kHz

Pas du canal PLL 2,5/3,125 kHz

Impédance d'antenne : 50 nominal

• Alimentation : 13,2 V DC
• Consommation

(approx) Tx à 25 W

Rx Max. audio : 1200 mA

Veille : 300 mA

• Température d'utilisation : -25 °C à +55 °C
• Dimensions (L × H × P) : 16 × 45 × 150 ~mm (projections non incluses)
• Poids (approx.)
• Etanchéité face avant : IP-54 (contrés les
• Anti-vibrations : MIL-STD810

Emetteur

·Puisance(approx) 25W - Excursion maximum : ±5.0 / 4 / 2.5 kHz

(large/ moyen/ étroit) - Erreur fréquence : ±1,5 kHz - Émis. non essentielles : 0,25 μW (≤1 GHz) 1,0 μW (>1 GHz) ·Puis. du canal adjacent : 70 / 70 / 60 dB (large/ moyen/étroit) Distorsion audio : 3% typ (40% déviation) - Limitation de modulation: 70–100 % Max. Impédance du mic. 600Ω (8-pin RJ45)

Recepteur

Sensibilité : -4 dBuV typ. (emf, à 20 dB SINAD) Sensibilité duquelch : -12 dBuV (typ. Seuil) - Sélec. du canal adjacent : 85 / 83 / 75 dB typ (large/ moyen/ étroit) - Réjection fréquence image: 90 dB typ - Intermodulation - Puissance audio

sous 4 Ω

Impédance HP ext. : 4 Ω

Accessoires fournis

• Microphone à main, HM-152 • Câble alim. DC • Support microphone
• Etrier de montage • Vis • Autocollant d'assignation des touches

HM-152: Microphone simp HM-152T : Microphone DTMP HM-148 : Microphone dynamique pour utilisation intensive

KIT De DEPORT

RMK-2

CABLES De DEPORT

OPC-609 (1,9 m)

OPC-607 (3)

RMK-3: Permet d'installer la face avant séparation du boîtier

OPC-609: Câble de déport de 1,9 m à utiliser avec un RMK-3

OPC-607 (3 m) et OPC-608 (8 m) : Permet la connexion d'accessoires ex

ternes

Microphone de TABLE

SM-25: Microphone de table

UT-109 (Ver. 02)

PLATINE DE PROHILACE

UT-110 (Ver. 02) PLATINE DE PROILLAGE

UT-109 (Ver. 02): Platine scrambler 32 codes à inversion de fréquences

UT-110 (Ver. 02) : Platine scrambler 1020 codes tour

nants

UT-111: Platine Trunk LTR

UT-119H : Platine numérique

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM FRANCE

Zac de la Plaine - 1, Rue Brindejonc des Moulinais BP 45804 - 31505 TOULOUSE CEDEX 5 TEL: [phone] Fax: [phone] WEBICOM: http://www.icom-france.com E-mail: [e-mail]

ICOM

512 0

$m - 1 0$;

mation

Com 1200

Utilisez aujourd'hui les technologies du futur!

ICOM DIGITAL ADVANCED SYSTEM

MOBILE VHF

IC-F5062 25W

MOBILE UHF

IC-F6062 25W

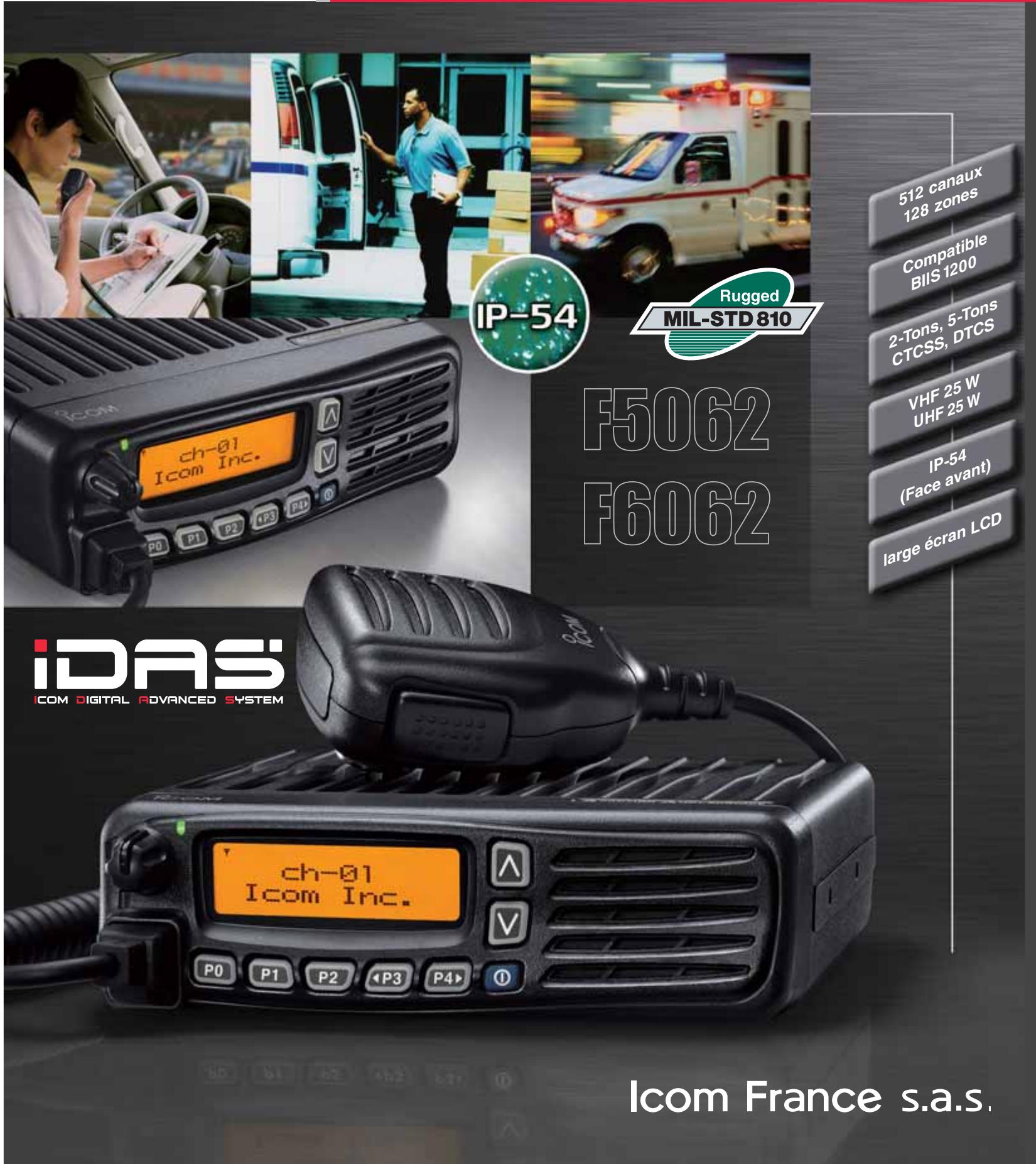

Mobile représenté avec kit de séparation face avant, RMK-3, et câble, OPC-609.

Face avant détachable

Grâce au kit RMK-3 (optionnel) et au câble de séparation, la face avant de la radio peut être séparée de l'unité principale. Ainsi, même dans les espaces réduits, l'installation devient plus facile.

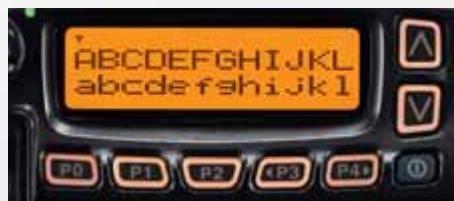

Écran LCD graphique

L'écran à matrice de points rétro-éclairé permet une parfaite distinction des deux lignes de caractères. Le type d'affichage peut être modifié de manière à obtenir, au besoin, une ligne de 12 caractères ou bien deux lignes, soit 24 caractères.

Haut-parleur en face avant

Le haut-parleur de 4 W offre une audio claire et forte.

Le "compander" intégré optimise le rapport signal sur bruit.

Protection contre la poussière et les projections d'eau : norme ip-54

Le châssis robuste et la coque de la face avant en polycarbonate sont résistants aux chocs et vibrations. Utilise en mode déporté, la face avant offre une protection contre la poussière et les projections d'eau équivalente à la norme IP-54.

Fréquences couvertes étendues et nombreux canaux

La série IC-F5062 assure une couverture large bande (VHF 136-174 MHz, UHF 400-470 MHz). Les 512 canaux répartis en 128 banques permettent d'enregistrer et de modifier aisément une multitude de groupes d'appel. L'espacement des canaux est réglable (25 / 20 / 12,5 kHz).

• Programmable 25 / 12,5 kHz ou 20 / 12,5 kHz.

Multi-signalisation 2 et 5 tons en standard

Avec les signalisations 2 et 5 tons, il est possible d'envoyer un code avec un appel et de décoder une multitude de codes sur un canal.

40 couples de canaux mémoire CTCSS/DTCS sont également disponibles.

Compatible BILS 1200

La signalisation BIIS 1200 offre les fonctions suivantes :

32 numéros d'appl. abrégés - 7 groupes d'appel - 24 messages de statut - Envoi de SMS de 12 caractères - Réception jusqu'à 95 caractères de texte

Cette fonction détecte le niveau du S-metre des stations relais et désigne automatiquement la station la plus puissante ou bien la première à dépasser le niveau du S-metre préselectionné. Ce dispositif est très utile pour basculer entre plusieurs relais!

Mode "slave scan

Lors de l'utilisation du mode scan normal (balayage), le choix de la liste de canaux à balayer (scan list) peut être fait indépendamment du réglage des canaux.

En revanche, avec le mode "slave scan", la scan list est automatiquement en fonction du canal utilisé. Cette fonction s'avère très pratique, lors d'un changement de canal de Traffic ou d'un changement de site, car les réglages du balayage n'ont alors plus besoin d'être modifiés.

Scanning optimisé

En mode scanning, le canal de transmission sélectionné lors de l'appui sur la touche PTT peut être programmé depuis la scan list. Le canal de démarrage, le dernier canal détecté, le canal prioritaire et le canal préprogrammé peuvent être sélectionnés.

De plus, une fonction spéciale permet de "sauter" les canaux occupés.

Scrambler incorpore (brouilleur)

Un système de scrambler par inversion de fréquence assure la confidentialité des conversations. Pour plus de sécurité, deux scramblers sont disponibles en option : 32 codes non tournants (UT-109R), ou 1020 codes tournants (UT-110R)

Connecteur D-Sub (DB25)

Pour les branchements extérieurs, la série IC-F5062 est équipée d'un connecteur 25 pins.

Autres caractéristiques

• Fonction ANI avec DTMF
• Mot de passe au démarrage
• Fonction KILL/ STUN en cas de vol ou perte, pour désactiver le poste
• Fonction surveillance : suppression temporaire des bip sonores et du rétro-éclairage
• Fonction trunk LTR en standard
• Numéro de série numérique
• CPU flashé pour customiser le logiciel en cas de nécessité (sur demande)
• Différentes fonctions programmables au décroché du micro
• Fonction de décrochage de microprogrammable
• Microphone dynamique HM-148 en option
• Et bien plus encore...

Les portatifs de la série IC-F3062/F4062 complètent la nouvelle gamme des terminaux ICOM.

Compatible numérique

Modenumerique

6,25 kHz avec la

platine optionnelle

UT-126H
