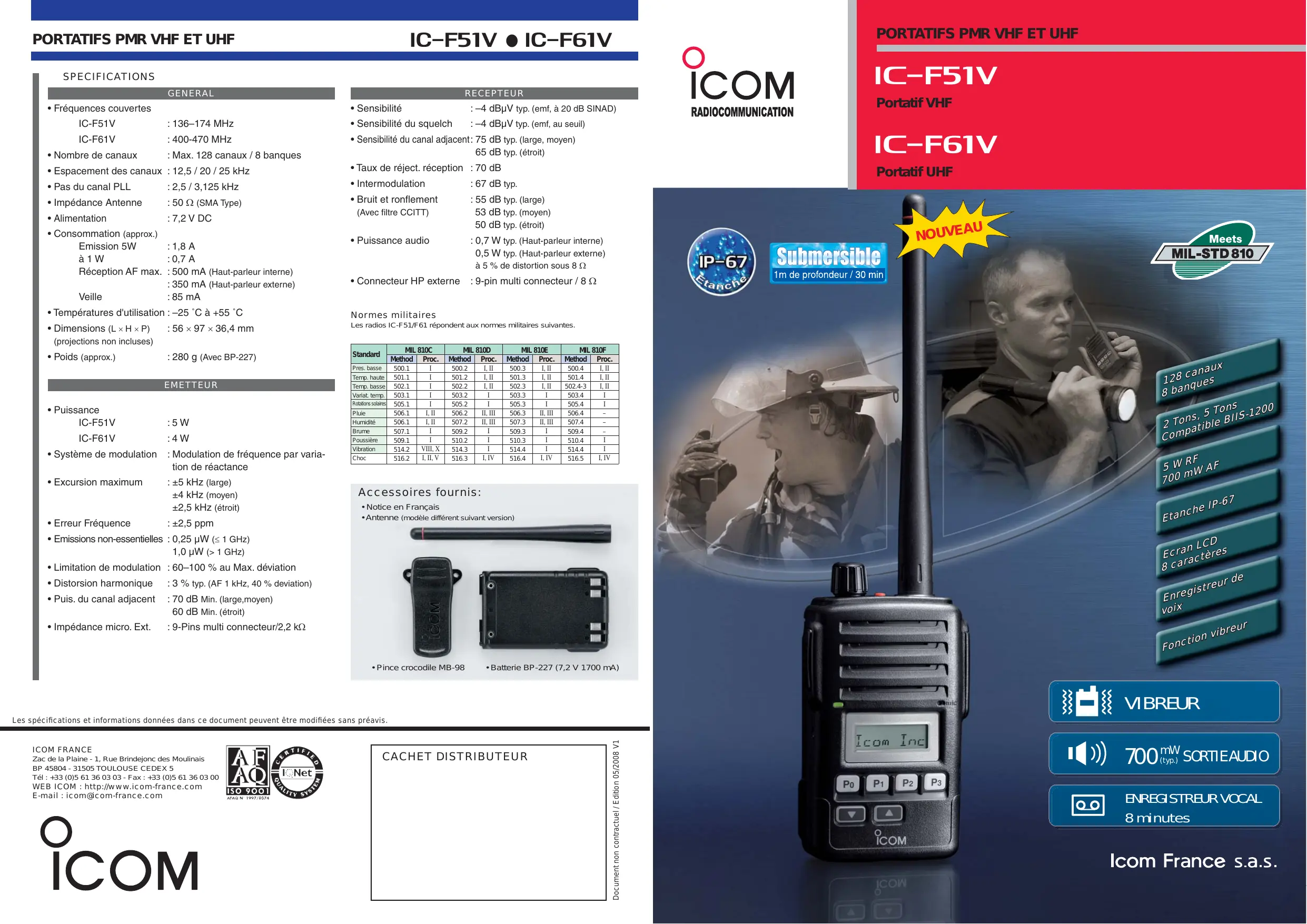

• Fréquences couvertes

IC-F51V

:136-174MHz

IC-F61V

:400-470MHz

• Nombre de canaux

Maximum 128 canaux / 8 banques

• Espacement des canaux : 12,5 / 20 / 25 kHz
• Pas du canal PLL

:2,5/3,125kHz

Impédance Antenne

:50Ω(SMA Type)

• Alimentation

:7,2VDC

: 500 mA (Haut-parleur interne)

: 350 mA (Haut-parleur externe)

Veille

:85mA

• : -25 °C à +55 °C
• Dimensions (L × H × P)

56 × 97 × 36,4 mm

Modulation de fréquence par variation de réactance

• Excursion maximum

± 5 kHz (large)

±4 kHz (moyen)

± 2,5 kHz (étroit)

• Erreur de fréquence

:±2,5 ppm

• Émissions non essentielles

0,25 µW (≤1 GHz)

1,0 W (>1 GHz)

• Limitation de modulation

: 60-100 % de la déviation maximale

• Distorsion harmonique

: 3 % typ. (AF 1 kHz, 40 % de déviation)

Puissance du canal adjacent

70 dB Min. (large, moyen)

60 dB Min. (étroit)

• Impédance micro. Ext.

: 9-Pins multi connecteur / 2,2 kΩ

Les spécifications et informations données dans ce document peuvent être modifiées sans préavis.

ICOM France

Zac de la Plaine - 1, Rue Brindejonc des Moulinais

BP 45804 - 31505 TOULOUSE CEDEX 5

Tel: [phone] - Fax :

WEBICOM : http://www.icom-france.com

E-mail : [e-mail]

ICOM

Récepteur

Sensibilité

-4 dBμV typ. (e.m.f., à 20 dB SINAD)

• Sensibilité du squelch

-4 dBµV typ. (EMF, au seuil)

• Sensibilité du canal adjacent : 75 dB typ. (large, moyen)

65 dB typ. (étroit)

Taux de rejet en réception : 70 dB

• Intermodulation

:67dBtyp.

• Bruit et ronflement

55 dB typ. (large)

(Avec filtre

53 dB typ. (moyen)

50 dB typ. (étroit)

• Puissance audio

0,7 W typ. (Haut-parleur interne)

0,5 W typ. (Haut-parleur externe)

à 5 % de distorsion sous 8 Ω

• Connecteur HP externe

Connecteur HP externe : 9 broches / 8 Ω

Normes militaires

Les radios IC-F51/F61 répondent aux normes militaires suivantes.

Standard	MIL 810C		MIL 810D		MIL 810E		MIL 810F
	Method	Proc.	Method	Proc.	Method	Proc.	Method	Proc.
Pres.asse	500.1	I	500.2	I, II	500.3	I, II	500.4	I, II
Temp. haute	501.1	I	501.2	I, II	501.3	I, II	501.4	I, II
Temp. basse	502.1	I	502.2	I, II	502.3	I, II	502.4-3	I, II
Variat. temp.	503.1	I	503.2	I	503.3	I	503.4	I
Rotations solaires	505.1	I	505.2	I	505.3	I	505.4	I
Pluie	506.1	I, II	506.2	II, III	506.3	II, III	506.4	-
Humidité	506.1	I, II	507.2	II, III	507.3	II, III	507.4	-
Brume	507.1	I	509.2	I	509.3	I	509.4	-
Poussière	509.1	I	510.2	I	510.3	I	510.4	I
Vibration	514.2	VIII, X	514.3	I	514.4	I	514.4	I
Choc	516.2	I, II, V	516.3	I, IV	516.4	I, IV	516.5	I, IV

Accessoires fournis :

• Notice en Français
• Antenne (modèle différent suivant version)

- Pince crocodile MB-98 - Batterie BP-227 (7,2 V 1700 mAh)

ICOM

RADIOCOMMUNICATION

IC-F51V

Portatif VHF

IC-F61V

Portatif UHF

Submersible

1 m de profondeur / 30 min

128 canaux à banques

2 Tons, 5 Tons. Compatible BIIS-1200.

5 W RF 700 mW AF

Eranche IP-67

Écran LCD 8 caractères

Enregistrement vocal

vionyibvre

Function via

VIBREUR

700 mW SORTIE AUDIO (typ.)

Enregistreur vocal 8 minutes

Icom France s. a. s.

Fonction vibreur

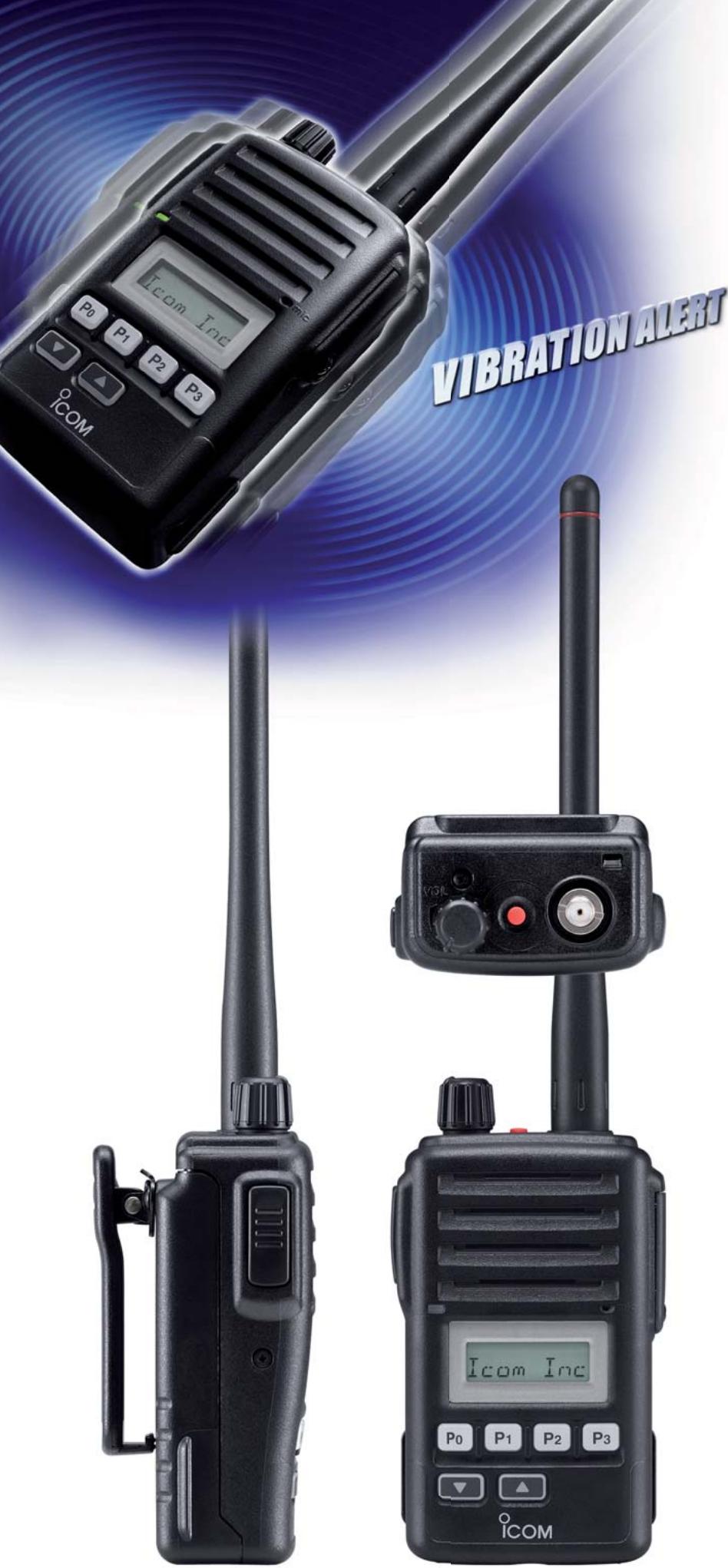

Lorsqu'un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BIIS 1200) ou un message d'état (mode BIIS 1200) est reçu, la radio vibre (plusieurs modes disponibles).

Enregistreur vocal de 8 minutes

Quand un code 5 tons pré-programmé ou un appel d'un groupe spécifique d'utilisateurs (mode BLIS 1200) est reçu, l'enregistreur vocal commence à enregistrer automatiquement la communication. Vous ne manquerez plus un appel important, même si vous êtes temporairement indisponible.

Vous pouvez lancer manuellement l'enregistrement des communications. Il enregistre jusqu'à 8 minutes maximum (ou sous forme d'enregistrement

de durées prédéfinies à 10 s., 30 s., 60 s. ou 120 s.).

Cette icône indique un nouveau message.

Puissance audio de 700 mW

L'IC-F51V délivre un son puissant grâce à sa sortie audio de 700 mW et à l'amplificateur BTL. Le compresseur offre des transmissions claires et fortes. L'amélioration des tonalités de basse améliore également la qualité audio.

Fonction travailler isolé "lone worker

Lorsque la radio reste en veille « lone worker » pendant une période programmée (1 à 255 min), la radio émet un bip et il est nécessaire d'appuyer sur le bouton d'urgence pour l'arrêter. Si le bouton d'urgence n'est pas poussé dans une durée programmée (1 à 255 sec), un signal d'alerte est transmis automatiquement et informe votre collègue de travail ou le PC de sécurité que le travailleur isolé est peut-être en danger. Bientôt disponible : module PTI avec accéléromètre.

Étanchéité IP-67

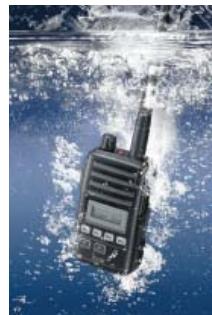

Un joint spécial autour du châssis assure l'étanchéité totale de l'appareil à l'eau et à la poussière suivant la norme IP-67 (immersion à 1 m de profondeur pendant 30 min). La fiabilité d'utilisation du IC-F51V/F61V dans des conditions extrêmes (pluie, neige, changement soudain de température) en fait la radio idéale pour toutes les situations.

Les signalisations CTCSS, DTCS, 2 tons, 5 Tons et BIIS 1200 sont disponibles en standard et vous permettent de créer vos propres groupes de conversation, ou bien d'être en veille lorsque d'autres groupes communiquent.

8 codes 5 Tons peuvent être décodés sur un canal mémorisé.

Lorsqu'un ton programmé est reçu, les paramètres suivants peuvent y être associés pour une meilleure lisibilité :

Compatible norme BIIS 1200 (signalisation numérique)

L'appel sélectif et la fonction ANI sont disponibles avec la signalisation BIIS 1200.

La norme BIIS 1200 permet également de disposer des fonctionnalités suivantes en standard :

• 32 appels en mémoire
• 24 messages de statut
• 7 identités de groupe et 1 identité individuelle
• Messages courts de 8 caractères - Interface RS-232C. Transmission de position GPS avec micro optionnel HM-170GP.

Balayage automatisé

Le balayage peut être paramétré à votre souhait de façon à démarrer automatiquement lorsque vous sélectionnez un canal.

Le changement de canal pourra aussi induire le balayage d'une liste de canaux différents ayant par exemple une autre personnalisation (autre canal prédéfini pour transmettre (talkback) ou autre canal dédié à l'arrêt du balayage).

Il est pratique de ne pas devoir modifier la programmation établie du scanning lorsque vous désirez changer de mode d'exploitation.

Optimisation de la fonction de scanning.

Le nombre de listes de balayage (scanning) est passé de 10 à 17.

Les modes de scanning limités à 3 disparaissent pour vous permettre de personnaliser chaque liste à votre gré (choix du canal de démarrage, du canal d'émission, du canal d'arrêt, du canal prioritaire, d'un 2ᵉ canal prioritaire ou préférentiel en cas d'occupation du canal prioritaire, etc.).

La fonction "nuisance delete" permet d'évincer momentanément un canal occupé ou perturbé du scanning en cours : ce canal sera réintégré dans la liste après l'arrêt du balayage. Possibilité d'activer le rétroéclairage automatiquement lorsque le balayage s'arrête.

Taille compacte et poids plume

Les dimensions du IC-F51V / IC-F61V (56 x 97 x 36,4 mm) associées à son étanchéité à l'immersion et à sa conformité aux normes militaires MIL-STD en font le modèle le plus performant de sa catégorie.

Pack batterie Li-ion pour une grande autonomie

La batterie Lithium-ion grande capacité BP-227 (1700 mAh) livrée avec le portatif procure une autonomie d'environ 10 heures (cycle Tx : Rx : veille = 5 : 5 : 90).

Autres fonctionnalités

128 canaux mémoires avec 8 banques - Scrambleur à inversion de fréquence en standard - Fonction VOX avec accessoires optionnels - Microphone GPS en option - Mise en route protégée par mot de passe - 8 mémoires DTMF avec composition automatique - Scanning standard et prioritaire - 2 modes d'économiseur d'énergie et 2 niveaux de batterie faible - Mode MDC1200 programmable

Conditions d'utilisation : -20 °C à +60 °C

• Tx / Rx / veille = 5 % / 5 % / 90 %

BC-152 Chargeur de bureau

BC-147E Adaptateur secteur

Charge la batterie BP-227 en 9 à 10 h.

CHARGEUR RAPIDE BC-145E / BC-119N + AD-100

MULTI-CHARGEUR

BC-119N Chargeur de bureau rapide

AD-100 Adaptateur

• BC-145E Adaptateur secteur

Charge la batterie BP-227 en 2,5 - 3 h.

BC-121N multi-chargeur + 6 AD-100 adaptateurs secteur

+ BC-157 adaptateur secteur

Charge rapidement 6 batteries en 2,5-3 h.

Câble secteur OPC-656 à utiliser avec un chargeur BC-121N. (12-20 V DC)

CASQUES & VOX/PTT HS-94

HS-95

HS-91

VS-1SC

HS-94 : Oreillette avec microphone flexible, nécessite un adaptateur.

HS-95 : Casque écouteur

HS-97 : Oreillette avec microphone laryngophon

VS-1SC : Boîtier avec fonction VOX et bouton PTT fiche 9 pins (sans HS). Ce boîtier est nécessaire si

vous utilisez ces accessoires. Ces accessoires sont résistants à l'eau IP-X4.

HM-138 étanche IP-67

HM-138 OT avec oreillette translucide étanche IP-67

HM-168 étanche IP-X7

HM-169 pro étanche IP-X7

HM-170GP étanche IP-X7, fonction GPS via le BIIS1200

CLIPS & PASSANTS CEINTURE MB-86

MB-96F

ANTENNES

MB-86 : Clip pince crocodile avec pivot

MB-98 : Clip type crocodile

MB-96F : Passant ceinture en cuir

MB-96N : Passant ceinture en cuir avec pivot

① FA-S24V : 136-150 MHz (Bague bleue)

② FA-S59V : 150-174MHz (Bague rouge)

③ FA-S27U : 400-470MHz (Bague verte)

④ FA-S56U : 450-520MHz (bague rouge)

⑤ FA-S74U : 490-520 MHz (bague bleue)

CABLES ALIMENTATION CP-17L

OPC-5151

OPC

CABLES INTERFACE

OPC-966, OPC-966U

CP-17L : Cordon allume-cigare 13,8 V fiche coudée pour BC-119N ou BC-152

OPC-515 V avec prise coudée pour BC-119N ou BC-152

OPC-656 : Cordon alimentation 12-20 V pour BC-121N

OPC-966 : Cordon de clonage fiche 9 pins RS-232

OPC-966U : Cordon de clonage USB fiche 9 pins
