5150 III - Amplificateur de guitare EVH - Notice d'utilisation et mode d'emploi gratuit

Marque	EVH
Modèle	5150 III
Type de produit	Amplificateur de guitare à lampes
Puissance de sortie	100 W RMS sous 4, 8 ou 16 Ω
Impédance de sortie	4 Ω / 8 Ω / 16 Ω (sélectionnable)
Nombre de canaux	3 (clair, gain moyen, gain élevé)
Lampes	4 x 6L6WXT (sortie), 8 x 12AX7 (préampli)
Boucle d'effets	Oui (Send/Return)
Sortie préampli	Oui (Preamp Out)
Pédalier fourni	Oui, 4 contacteurs (canaux 1/2/3 et effets)
Alimentation	120 V, 60 Hz (version US) ; autres versions disponibles
Consommation électrique	533 W
Fusible	Dépend de la version : 120V : F6A L 250V ; 220-240V : F3A L 250V
Dimensions (H x L x P)	26 cm x 75,5 cm x 29,3 cm
Poids	25 kg
Grille de façade	Métal avec motif rayures EVH
Indicateurs LED	Vert (canal 1), bleu (canal 2), rouge (canal 3)
Sécurité	Ne pas exposer à l'humidité ; déconnecter avant nettoyage ; maintenance par personnel qualifié
Entretien et nettoyage	Débrancher, nettoyer avec chiffon légèrement humide, sécher complètement avant rebranchement
Pièces détachées et réparabilité	Réparations par personnel qualifié ; fusible identique requis ; utiliser lampes de remplacement spécifiées
Informations générales	Conçu avec Edward Van Halen ; baffle robuste ; pédalier ultra-robuste

FOIRE AUX QUESTIONS - 5150 III EVH

Comment brancher le pédalier 5150 III ?

Branchez le pédalier fourni sur le connecteur FOOTSWITCH à l'arrière de l'amplificateur avant de mettre l'appareil sous tension. Le pédalier permet de sélectionner les canaux (1, 2, 3) et d'activer/désactiver la boucle d'effets.

Quels sont les réglages d'impédance pour une enceinte 5150-III 412 ?

Pour une seule enceinte 5150-III 412 (impédance 16 Ω), réglez LOAD IMPEDANCE sur '16 Ω'. Pour deux enceintes, réglez sur '8 Ω'.

Comment utiliser la boucle d'effets ?

Reliez le connecteur SEND à l'entrée de votre processeur d'effets, et le connecteur RETURN à la sortie de l'effet. Cela optimise les performances des réverbérations, delays, chorus, etc.

Quelle est la procédure de mise sous tension recommandée ?

Placez l'interrupteur STANDBY en position Standby pendant 30 secondes avant de jouer, pour permettre aux lampes de chauffer et prolonger leur durée de vie.

Puis-je utiliser l'amplificateur sans enceinte branchée ?

Non, pour éviter tout dommage, assurez-vous qu'une enceinte est toujours branchée lorsque l'amplificateur est sous tension. Mettez l'appareil hors tension ou en Standby avant de modifier les connexions d'enceintes.

Que faire si le fusible saute ?

Remplacez le fusible uniquement par un modèle identique (même valeur et type). Consultez les caractéristiques techniques pour connaître le fusible adapté à votre version (ex: 120V : F6A L 250V).

Comment nettoyer l'amplificateur ?

Débranchez le câble d'alimentation avant le nettoyage. Utilisez un chiffon légèrement humide pour nettoyer le boîtier. Attendez que l'appareil soit complètement sec avant de le rebrancher.

Quels sont les réglages de tonalité disponibles ?

Chaque canal dispose de réglages LOW (basses), MID (médiums) et HIGH (aiguës). Un réglage PRESENCE commun aux trois canaux permet d'ajuster les très hautes fréquences.

Puis-je utiliser la sortie PREAMP OUT ?

Oui, reliez PREAMP OUT à l'entrée EFFECTS RETURN ou POWER AMP IN d'un autre amplificateur pour une utilisation simultanée. Cette sortie peut aussi être connectée à une console de mixage.

Quel type de câble utiliser pour les enceintes ?

Utilisez uniquement un câble de haut-parleur non blindé de haute qualité pour relier les sorties SPEAKER OUTPUTS aux enceintes.

MODE D'EMPLOI 5150 III EVH

Ce symbole avertit l'utilisateur de la presence de niveaux de tension à risque dans l'appareil.

Ce symbole conseille à l'utilisateur de生存 toute la documentation jointe au produit pour garantir une sécurité de fonctionnement.

Veuillez dire attentivement toutes les instructions et vous y conformer. Respectez scrupuleusement tous les averissements.
Connectez le cable d'alimentation électrique à une prise CA mise à la terre selon le voltage et la fréquence indiqués sur le panneau arrêté de l'amplificateur sous INPUT POWER.
Δ AVERTISSEMENT: Pour évitier l'endommagement de l'appareil, un départ d'incendie, ou un choc électricque, ne l'exposez jamais a l'humidité ou à la pluie.
Debranche le cable d'alimentation avant de nettoyer le boitier de l'appareil (utiliser un chiffon légèrement humide). Attendez que l'appareil soit complètement sec avant de le rebrancher sur le secteur.
Conservez au moins 15.25 cm d'espace derrière l'appareil pour permettre une aération appropriée de celui-ci.
Il est conseilé d'entreposer cet appeareil loin de toute source de chaleur, telle que des radiateurs, des accumulateurs de chaleur ou autres unités produit de la chaleur.
Cet apparéil peut être équipé d'une prise polarisée (une fiche plus large que l'autre). C'est une garantie de sécurité. Si vous ne parvenez pas à insérer la prise dans la sortie, contactez un électricien pour qu'il remplace la sortie. Ne modifiez rien qui puisse supprimer les garanties de sécurité qu'offre cette prise.
Veiliez à ce que le cable d'alimentation ne soit pas coince ou abrasé.
Cet apparéil doit uniquement être utilisé avec un support à roulettes ou un pied conseillé par le fabricant.
Le cable d'alimentation de cet appareil doit etre débranché de la sortie lorsqu'il reste longtemps sans etre utilisé ou en cas d'orage electrique.
Les réparations et la maintenance de cet apparéil doivent être effectuees par un personnel qualifié dans les cas suivants: le cable d'alimentation ou la prise sont endommagés; des objets sont tombés sur l' apparéil, du liquide a été renversé dessus ou l' apparéil a été exposé à la pluie; l' apparéil ne semble pas fonctionner normalement ou vous notez des changements notables dans la performance de l'amplificateur, ou encore le produit est tombé ou l'enceinte est endommagée.
Ne placezeldom récipient rempli de liquide sur le produit.
ATTENTION: Aucune maintenance ne doit etre effectuee pour les pieces situées dans l'appareil. Les réparations et la maintenance doivent etre executees uniquement par une personne qualifiée.
Les niveaux sonores élevés émis par les systèmes d'emplificateur et haut-parleurs FMIC peuvent entrainer des léasons auditives durables. Faites attention lorsque vous réglez ou ajustez le volume lors de l'utilisation des appareils.
Voltage dangereux. Risque d'electrocution au niveau du coffret lorsquelle cable d'alimentation est branché même si l'appareil n'est pas sous tension. Debranchez le cable d'alimentation du panneau arrriere avant de travailler sur I'appareil. L'entree electrique doit rester accessible.

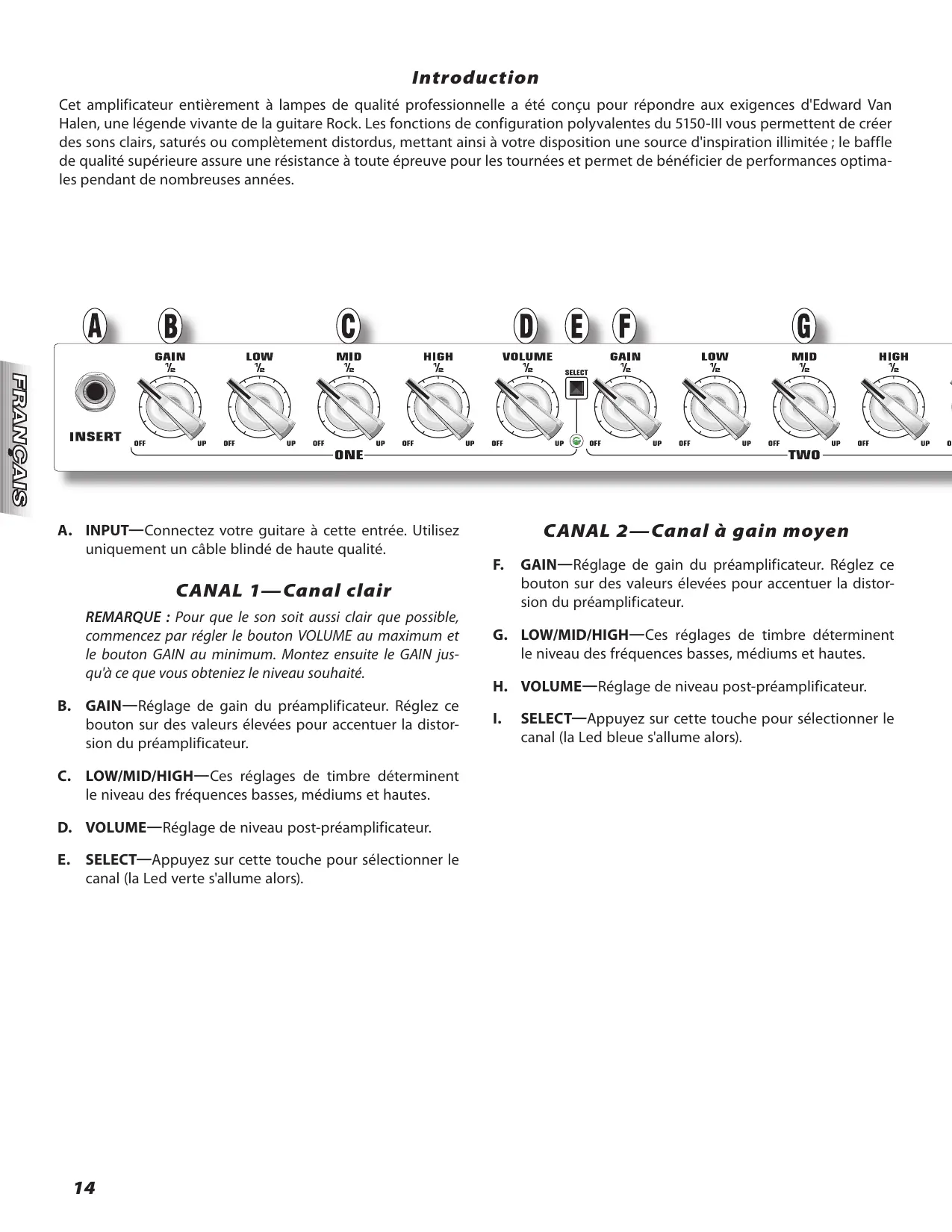

Cet amplificateur entiement à lampes de qualite professionnelle a ete conqu pour repondre aux exigences d'Edward Van Halen, une legende vivante de la guitare Rock. Les fonctions de configuration polyvalentes du 5150-III you permectent de creer des sons clairs, satures ou complètement distordus, mettant asi au titre disposition une source d'inspiration illimitee; le baffle de qualite superieure assure une resistance a tout epreuve pour les tournees et permet de beneficier de performances optimales pendant de nombreuses annes.

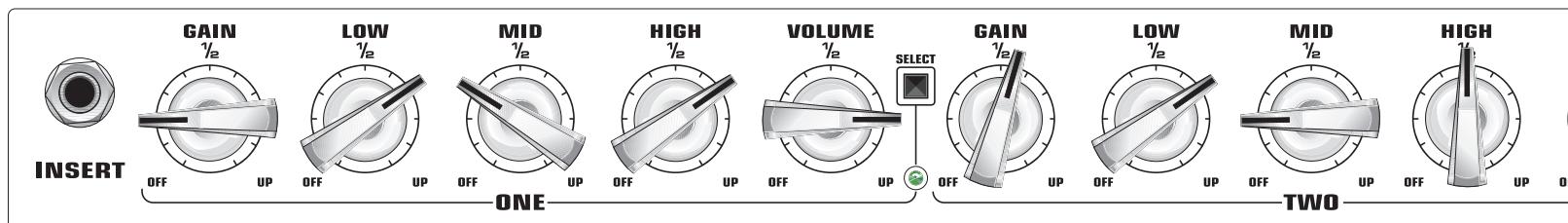

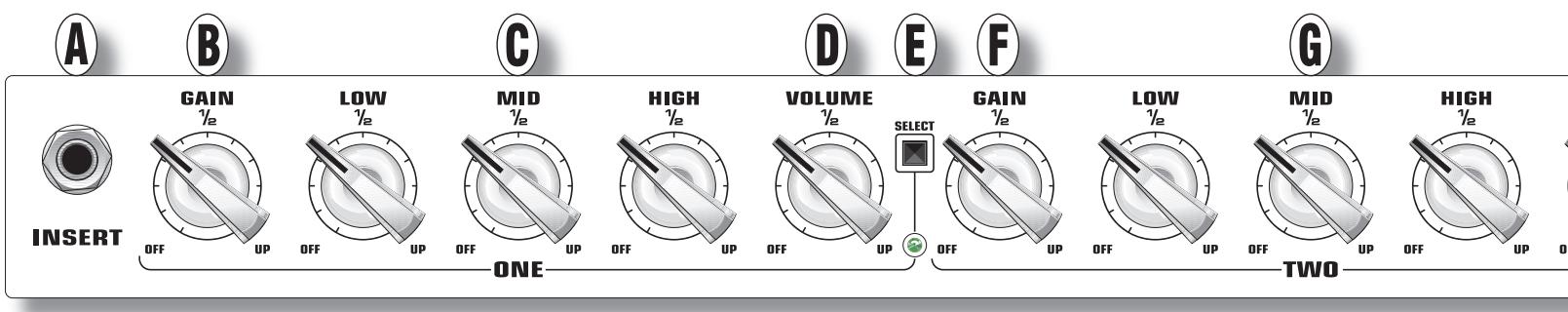

CANAL 1—Canal clair

A. INPUT—Connectez votre guitare à cette entrée. Utilisez uniquement un cable blindé de haute qualité.
REMARQUE : Pour que le son soit aussi clair que possible, commencez par régler le bouton VOLUME au maximum et le bouton GAIN au minimum. Montez ensuite le GAIN jusqu'à ce que vous obtieniez le niveau souhaité.
B. GAIN—Réglage de gain du préamplificateur. Réglez ce bouton sur des valeurs élevées pour accentuer la distorsion du préamplificateur.
C. LOW/MID/HIGH—Ces réglages de timbre déterminent le niveau des fréquences basses, Médiums et haute.
D. VOLUME—Réglage de niveau post-préamplificateur.
E. SELECT—Appuyez sur cette touche pour sélectionner le canal (la Led verte s'allume alors).

CANAL 2—Canal à gain moyen

F. GAIN—Réglage de gain du préamplificateur. Réglez ce bouton sur des valeurs élevées pour accentuer la distorsion du préamplificateur.
G. LOW/MID/HIGH—Ces réglages de timbre déterminent le niveau des fréquences basses, Médiums et hautes.
H. VOLUME—Réglage de niveau post-préamplificateur.
I. SELECT—Appuyez sur cette touche pour sélectionner le canal (la Led bleue s'allume alors).

Voici les fonctions ingénieuses qui sont offertes :

• Préamplificateur à gain ultra-elevé concu pour offrir une structure harmonique optimale
• Configuration trois canaux avec réglages individuels (Gain, Volume, EQ et Presence)
  Pédalier ultra-robuste de conception spéciale disposant d'un contacteur pour chaque canal
  Grille de façade en métal avec motif à rayures au logo EVH
• Leds de couleur sur les canaux et le pédalier

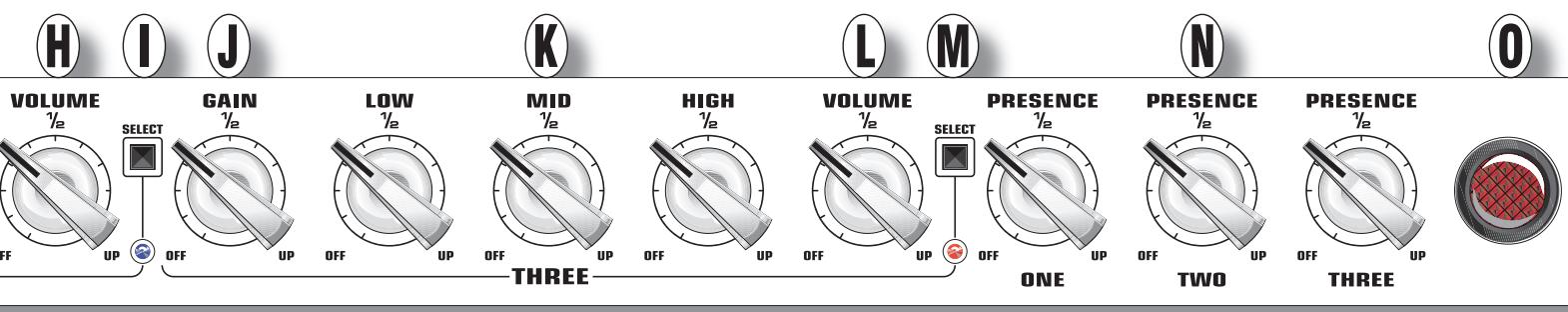

CANAL 3—Canal à gain élevé

J. GAIN—Réglage de gain du préamplificateur. Reglez ce bouton sur des valeurs élevées pour accentuer la distorsion du préamplificateur.
K. LOW/MID/HIGH—Ces réglages de timbre déterminent le niveau des fréquences basses, Médiums et haute.
L. VOLUME—Réglage de niveau post-préamplificateur.
M. SELECT—Appuyez sur cette touche pour sélectionner le canal (la Led rouge s'allume alors).

N. PRESENCE—Ces réglages déterminent le niveau des très haute fréquences des trois canaux.
O. TÉMOIN D'ALIMENTATION—Ce témoin s'allume lorsqu' l'amplificateur est sous tension.

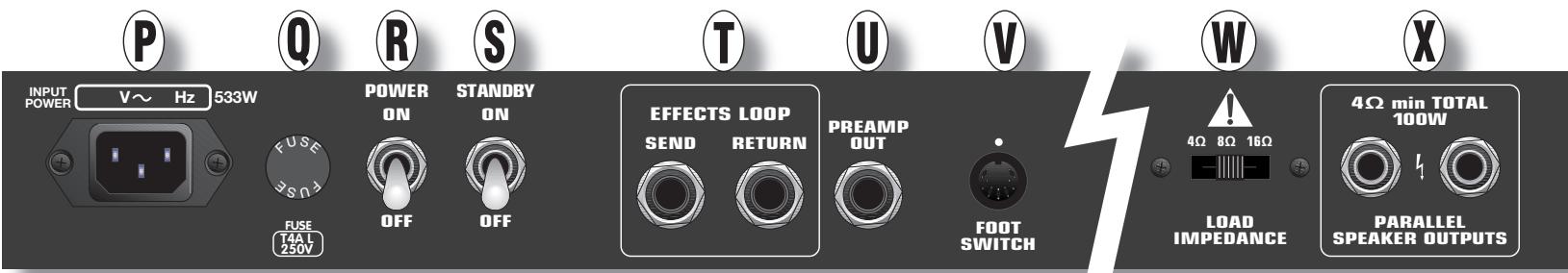

P. EMBASE SECTEUR—Utilisez le cordon secteur fourni pour relier l'amplificateur à une prise secteur dont la tension et la fréquence correspondant aux valeurs indiquées en face arrière.
Q. FUSIBLE—Ne remplacez ce fusible que par un autre de valeur identique.
R. INTERRUPEUR SECTEUR—Permet de placer l'amplificateur sous tension.
S. STANDBY—Placez l'amplificateur en STANDBY lors des pauses pour laisser les filaments des lampes sous tension. Placez l'amplificateur en Standby pendant 30 secondes avant de jour. Cette procédure permet d'économiser les lampes.
T. BOUCLE D'EFFETS—Permet d'optimiser les performances des processeurs en Rack ou des pédales d'effets, comme les réverbérations, les délays, les Chorus, etc. Reliez le connecteur SEND à l'entrée de l'effet, et le connecteur RETURN à la sortie.
U. PREAMP OUT—Reliez la sortie PREAMP OUT de l'amplificateur aux connecteurs EFFECTS RETURN ou POWER AMP IN d'un autre ampli pour les utiliser simultanément. Cette sortie peut également être reliée directement à l'entrée d'une console.

V. FOOTSWITCH—Reliez le pédalier fourni à ce connecteur (voir PÉDALIER EVH {Y} à la page suivante).
W. LOAD IMPEDANCE—Ce sélecteur détermine l'impédance de sortie de l'amplificateur (4, 8 ou 16 Ohms), qui doit correspondre à la charge d'impédance des enceintes.

REMARQUE : L'enceinte 5150-III 412 (recommendée) offre une impédance de 16 Ohms. Lorsque vous utilisez une seule enceinte 5150-III, placez le sélection LOAD IMPEDANCE sur "16 Ω". Lorsque vous utilisez deux enceintes 5150-III 412, placez le sélection LOAD IMPEDANCE sur "8 Ω".

X. SPEAKER OUTPUTS—Ces sorties permettent de relier l'amplificateur à une ou plusieurs enceintes. Vous pouvez utiliser n'importe lequel de ces connecteurs lorsque vous ne reliez qu'une seule enceinte. Utilisez uniquement un cable de haut-parleur non blindo de qualite supérieure.

REMARQUE: Pour éviter tout dommage, voirlez à ce qu'une enceinte soit toujours reliée à l'une de ces sorties lorsque l'amplificateur EVH est sous tension. Placez l'amplificateur hors tension ou en Standby avant de modifier les connexions des enceintes ou de selectionner une charge d'impédance différente.

Respectez ces configurations :

SORTIE SPEAKER		SORTIE SPEAKER	RÉGLAGE D'IMPÉDANCE
16 Ω	+	INUTILISÉE	= 16 Ω
16 Ω	+	16 Ω	= 8 Ω
8 Ω	+	INUTILISÉE	= 8 Ω
8 Ω	+	8 Ω	= 4 Ω
4 Ω	+	INUTILISÉE	= 4 Ω

Réglages recommends

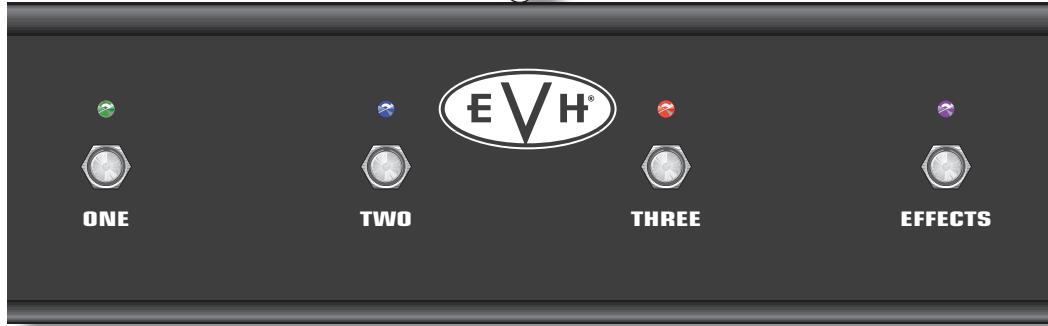

Y. PÉDALIER EVH—Le pédalier permet de sélectionnerrapidement l'un des trois canaux et la boucle d'effets.Les Leds verte, bleue et rouge correspondant aux Ledsdes canaux sur la face avant de l'amplificateur.Elles s'allument lorsque leur canal respectif est selectionné.

Remarque : Vous doivent restorer le pédalier 5150-III à l'amplificateur avant de lemettre sous tension. L'amplificateur risque de ne pas fonctionnercorrectement si le pédalier estdéconnecté/reconnecté après la mise sous tension.

\section*{Caracteristiques techniques}

Type:PR684

Référence : 2251000x00 (120 V, 60 Hz) ; 2251001x00 (110 V, 60 Hz) TW ; 2251003x00 (240 V, 50 Hz) AUS ; 2251004x00 (230 V, 50 Hz) UK ; 2251005x00 (220 V, 50 Hz) ARG ; 2251006x00 (230 V, 50 Hz) EUR ; 2251007x00 (100 V, 50 Hz) JPN ; 2251009x00 (220 V, 60 Hz) ROK

Consommation électrique : 533 W

Puisance de sortie : 100 Watts efficace dans 4, 8, ou 16 Ohms

Impédance de sortie : 4 Ω/8 Ω/16 Ω (seLECTIONnable)

Fusibles : versions 100 V : F7A L, 250 V ; versions 120 V : F6A L, 250 V ; versions 220-240 V : F3A L, 250 V

Pédalier (fourni) : 4 contacteurs : Canaux (un/deux/trois)/Effets (activation/désactivation) (070926)

Lampes: Quatre lampes de sortie 6L6WXT, huit lampes de préampli 12AX7

Poids:25 kg

Hauteur:26cm

Largeur:75,5cm

Profondeur:29,3cm

Enceinte recommende :

Enceinte droite 5150-III 412, reférence : 2252100x00*
