5150 III - Gitarrenverstärker EVH - Kostenlose Bedienungsanleitung

Marke	EVH
Modell	5150 III
Produkttyp	Gitarrenröhrenverstärker
Ausgangsleistung	100 W RMS an 4, 8 oder 16 Ω
Ausgangsimpedanz	4 Ω / 8 Ω / 16 Ω (wählbar)
Anzahl Kanäle	3 (Clean, Mid-Gain, High-Gain)
Röhren	4 x 6L6WXT (Endstufe), 8 x 12AX7 (Vorverstärker)
Effektloop	Ja (Send/Return)
Vorverstärkerausgang	Ja (Preamp Out)
Inkl. Fußschalter	Ja, 4 Taster (Kanäle 1/2/3 und Effekte)
Stromversorgung	120 V, 60 Hz (US-Version); andere Versionen erhältlich
Stromverbrauch	533 W
Sicherung	Abhängig von der Version: 120V: F6A L 250V; 220-240V: F3A L 250V
Abmessungen (H x B x T)	26 cm x 75,5 cm x 29,3 cm
Gewicht	25 kg
Frontgrill	Metall mit EVH-Streifenmuster
LED-Anzeigen	Grün (Kanal 1), Blau (Kanal 2), Rot (Kanal 3)
Sicherheit	Nicht Feuchtigkeit aussetzen; vor Reinigung abziehen; Wartung durch qualifiziertes Personal
Pflege und Reinigung	Abziehen, mit leicht feuchtem Tuch reinigen, vollständig trocknen vor Wiedereinstecken
Ersatzteile und Reparierbarkeit	Reparaturen durch Fachpersonal; identische Sicherung erforderlich; angegebene Ersatzröhren verwenden
Allgemeine Informationen	Entwickelt mit Edward Van Halen; robustes Gehäuse; extrem robuster Fußschalter

Häufig gestellte Fragen - 5150 III EVH

Wie schließe ich den 5150 III Fußschalter an?

Schließen Sie den mitgelieferten Fußschalter an den FOOTSWITCH-Anschluss auf der Rückseite des Verstärkers bevor Sie das Gerät einschalten. Der Fußschalter ermöglicht die Kanalauswahl (1, 2, 3) und das Aktivieren/Deaktivieren des Effektloops.

Welche Impedanzeinstellungen für eine 5150-III 412 Box?

Für eine einzelne 5150-III 412 Box (Impedanz 16 Ω) stellen Sie LOAD IMPEDANCE auf '16 Ω'. Für zwei Boxen stellen Sie auf '8 Ω'.

Wie verwende ich den Effektloop?

Verbinden Sie den SEND-Anschluss mit dem Eingang Ihres Effektprozessors und den RETURN-Anschluss mit dem Ausgang des Effekts. Dies optimiert die Leistung von Hall, Delay, Chorus usw.

Wie ist das empfohlene Einschaltverfahren?

Stellen Sie den STANDBY-Schalter 30 Sekunden lang auf Standby, bevor Sie spielen, damit die Röhren aufheizen und ihre Lebensdauer verlängert wird.

Kann ich den Verstärker ohne angeschlossene Box verwenden?

Nein, um Schäden zu vermeiden, stellen Sie sicher, dass immer eine Box angeschlossen ist, wenn der Verstärker eingeschaltet ist. Schalten Sie das Gerät aus oder in den Standby-Modus, bevor Sie Boxenverbindungen ändern.

Was tun, wenn die Sicherung durchbrennt?

Ersetzen Sie die Sicherung nur durch ein identisches Modell (gleicher Wert und Typ). Beachten Sie die technischen Daten für die richtige Sicherung Ihrer Version (z.B. 120V: F6A L 250V).

Wie reinige ich den Verstärker?

Ziehen Sie vor der Reinigung das Netzkabel ab. Verwenden Sie ein leicht feuchtes Tuch, um das Gehäuse zu reinigen. Warten Sie, bis das Gerät vollständig trocken ist, bevor Sie es wieder einstecken.

Welche Klangregelungen sind verfügbar?

Jeder Kanal verfügt über LOW- (Bässe), MID- (Mitten) und HIGH-Regler (Höhen). Ein gemeinsamer PRESENCE-Regler für alle drei Kanäle ermöglicht die Anpassung der sehr hohen Frequenzen.

Kann ich den PREAMP OUT Ausgang verwenden?

Ja, verbinden Sie PREAMP OUT mit dem EFFECTS RETURN- oder POWER AMP IN-Eingang eines anderen Verstärkers für die gleichzeitige Nutzung. Dieser Ausgang kann auch an ein Mischpult angeschlossen werden.

Welches Kabel sollte ich für die Boxen verwenden?

Verwenden Sie ausschließlich ein hochwertiges, nicht abgeschirmtes Lautsprecherkabel, um die SPEAKER OUTPUTS mit den Boxen zu verbinden.

BEDIENUNGSANLEITUNG 5150 III EVH

DEUTsCH - SEITEN. 22-25

PORTUGUES-PAGINA. 26-29

日本語-一.30-33

Wichtige Sicherheitshinweise

Dieses Symbol warnt den Benutzer vor gefährlichen Spannungen innerhalb des Gehäuses.

Dieses Symbol beteutet für den Benutzer, dass er für einen sicheren Betrieb des Geräts die gesamte begleitende Dokumentationlesen muss.

Befolgen Sie ähnliche Sicherheitshinweise und bewahren Sie sie auf. Beachten Sie alle Warnungen.
Das Netzkabel muss an eine geerdete Netzsteckdose angeschlossen werden, die die auf der Rückseite des Verständers unter INPUT POWER angegebene Spannung und Frequenz liefert.
WARNING: Setzen Sie diese Gerät niemals Regen oder Feuchtigkeit aus, um Beschädigung, Brandentwicklung und elektrische Schläge zu vermeiden.
Ziehen Sie den Netzstecker, bevor Sie das Gehäuse des Geräts reinigen (verwenden Sie zum Reinigen nur ein feuchtes Tuch). Stecken Sie den Netzstecker erst wieder ein, wenn das Gerät vollständig getrocknet ist.
Halten Sie hinter dem Gerä einen Freiraum von mindestens 15.25~cm ein, damit eine ausreichende Belüfung gewährleistet ist.
Der Verstärkerarf nicht in der Nähe von Wärmequellen wie Heizkörpm oder anderen wärmeerzeugenden Geräten aufgestellt werden.
Dieses Produkt ist möglicherweise mit einem unvertauschbaren Stecker ausgestattet (unterschiedlich breite Pole). Dabei handelt es sich um eine Sicherheitsvorrichtung. Wenn Sie den Stecker nicht in die Steckdose stecken konnen, halten Sie ihre alte Steckdose von einem Elektriker ausweiseln. Zerstören Sie nicht die Sicherheitsfunktion des Steckers.
Das Netzkabelarfnichteingeiklemmtoderabgescheuertwerden.
Das Produkt sollte nur mit vom Hersteller empfohlenen Karren oder Ständern verwendet werden.
Bei Gewitter oder wenn das Gerät langere Zeit nicht gebraucht wird, sollte der Netzstecker gezogen werden.
In folgenden Fällen sollen das Gerät repariert werden, und bzw ausschließlich von qualifizierten Technikern: Schäden an Netzkabel oder -stecker; Beschädigung durch herabfallende Gegenstände, ausgelaufene Flüssigkeit oder Regen; Funktionstörungen oder deutlich verändertes Betriebsverhalten; Beschädigung durch Herunterfallen; Schäden am Gehäuse.
Setzen Sie das Gerät keiner tropfenden oder spritzenden Flüssigkeit aus; stellen Sie keine mit Flüssigkeit gefüllten Behälter auf dem Gerät ab.
VORSICH: Im Gerät sind keine zu wartenden Teile. Reparaturarbeiten * dürfen nur von qualifizierten Technikern durchgeführt werden.
FMIC-Verträger und Laufsprecher können sehr hohe Lautstärkepegel erzeugen, die vorübergehende oder dauerhafte Gehörschädenz verursachen können. Gehen Sie beim Einstellen bzw. Regulieren der Lautstärke vorsichtig vort.
Im Gehäuse können auch im ausgeschalteten Zustand gefährliche Spannungen auftreten, wenn das Netzkabel eingesteckt ist. Ziehen Sie dazu das Netzkabel aus der Netzanschlussbuchse auf der Rückseite des Gerats bevor Sie Wartungs- oder Reparaturarbeiten vornehmen. Die Netzanschlussbuchse muss stets frei zugänglich bleiben.

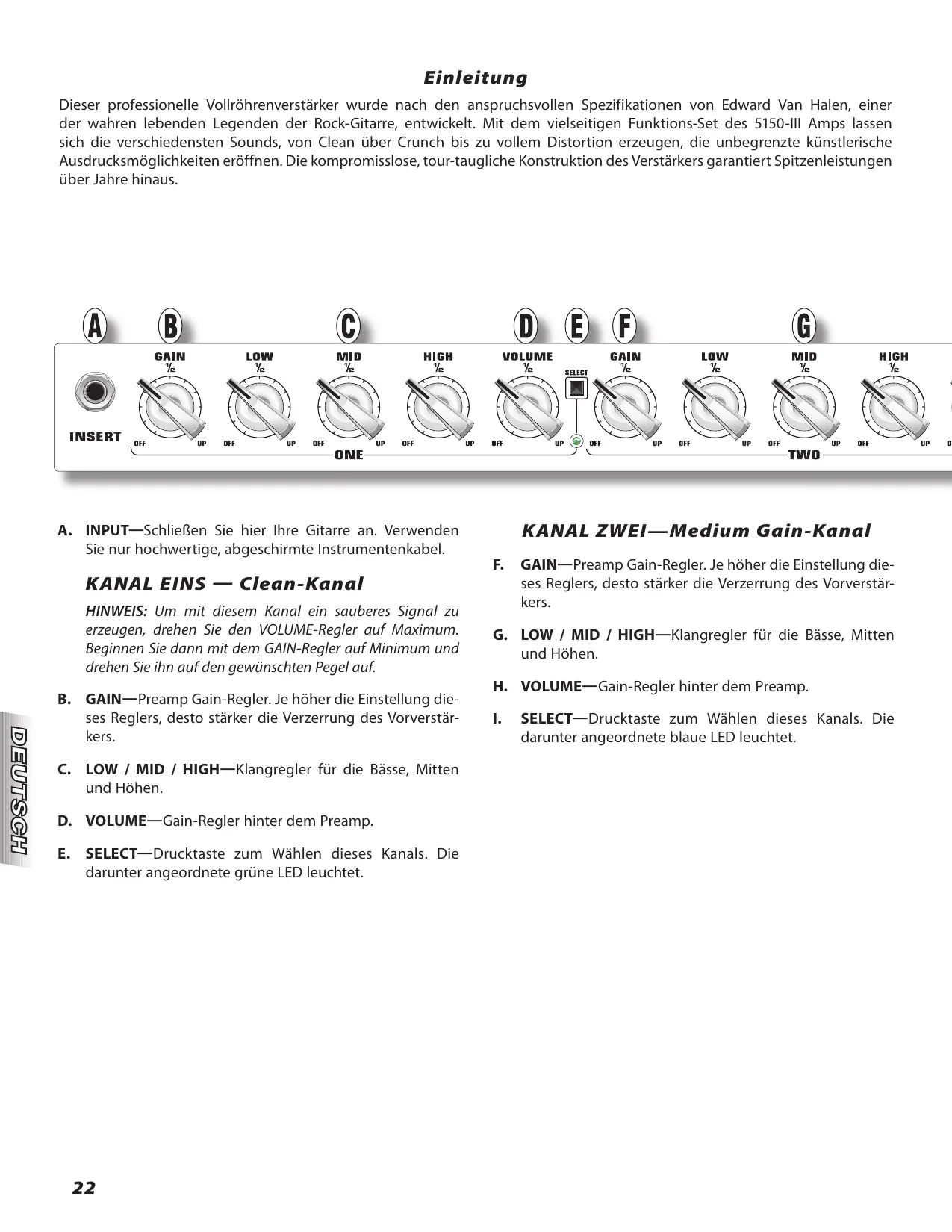

Deiserr professionelle Vollrohenveränder erwurde nach den anspruchsvollen Spezifikationen von Edward Van Halen, einer der wahren lebenden Legenden der Rock-Gitarre, entwickelt. Mit dem vielseitigen Funktion-Set des 5150-III Amps lessen sich die verschiedene Sonds, von Clean über Crunch bis zu vollem Distortion erzeugen, die unbegrenzte kunstlerische Ausdrucksmöglichkeiten eröffnen. Die kompromisslose, tour-taugliche Konstruktion des Veränderkers garantiert Spitzenleistungen über Jahre hinaus.

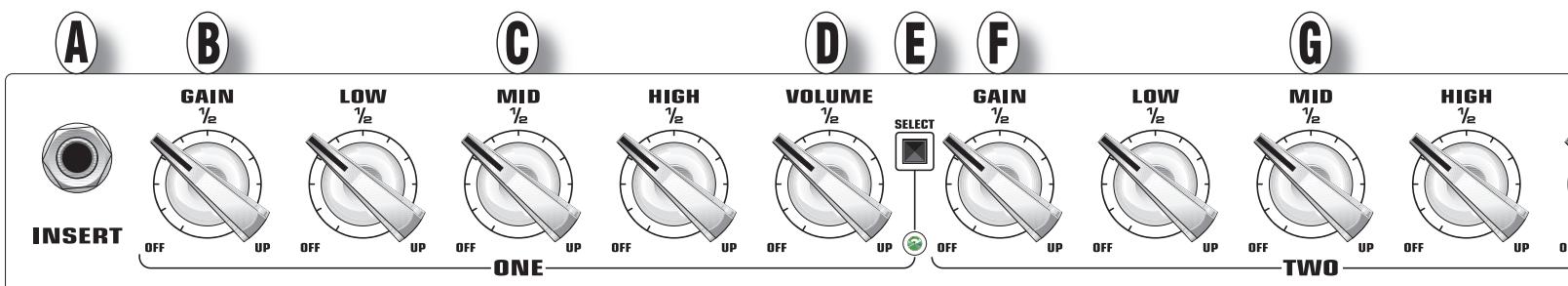

KANAL EINS — Clean-Kanal

A. INPUT—Schließen Sie hier ihre Gitarre an. Verwenden Sie nur hochwertige, abgeschirmte Instrumentenkabel.
HINWEIS: Um mit diesen Canal ein sauberes Signal zu erzeugen, drehen Sie den VOLUME-Regler auf Maximum. Beginnen Sie dann mit dem GAIN-Regler auf Minimum und drehen Sieihn auf den gewündsten Pegel auf.
B. GAIN—Preamp Gain-Regler. Je höher die Einstellung desses Reglers,esto stärker die Verzerrung des Vorverständers.
C. LOW / MID / HIGH—Klangregler für die Bände, Mitten und Höhen.
D. VOLUME—Gain-Regler hinter dem Preamp.
E. SELECT—Drucktaste zum Wahlen desses Kanals. Die darunter angeordnete grüne LED leuchtet.

KANAL ZWEI—Medium Gain-Kanal

F. GAIN—Preamp Gain-Regler. Je höher die Einstellung desses Reglers,esto stärker die Verzerrung des Vorverständers.
G. LOW / MID / HIGH—Klangregler für die Basse, Mitten und Höhen.
H. VOLUME—Gain-Regler hinter dem Preamp.
I. SELECT—Drucktaste zum Wahlen deses Kanals. Die darunter angeordnete blau LED leuchtet.

ZudeneinzigartigenFeatureszahlen:

• Preamp-Technik mit ultra-hohem Gain, speziell abgestimmt auf maximalen Obertongehalt
  Echte 3-Kanal Konfiguration mit neuartigen Gain-, Volume-, EQ- und Presence-Reglern
  Spezieller, hoch belastbarer Fußschalter mit vereinfachter Konfiguration zum "Drucken des gewürschten Kanals"
  Vorderseitiges Metall-Schutzgitter mit gestreiftem EVH-Motiv
  Verschiedenfarbige Kanal- und Fußschalter-LEDs

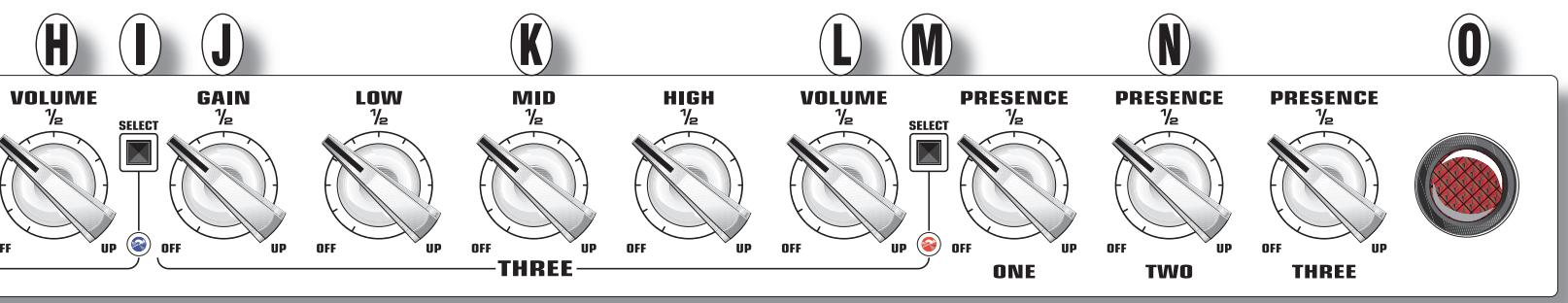

KANAL DREI—High Gain-Kanal

J. GAIN—Preamp Gain-Regler. Je hóher die Einstellung dieseres Reglers,esto stärker die Verzerrung des Vorverständkorders.
K. LOW / MID / HIGH—Klangregler für die Basse, Mitten und Höhen.
L. VOLUME—Gain-Regler hinter dem Preamp.
M. SELECT—Drucktaste zum Wahlen deses Kanals. Die darunter angeordnete rote LED leuchtet.

N. PRESENCE—Klangregler der ultrahohen Frenzen für alle drei Kanäle
O. NETZANZEIGE—Leuchtet bei eingeschalteten Veränderer.

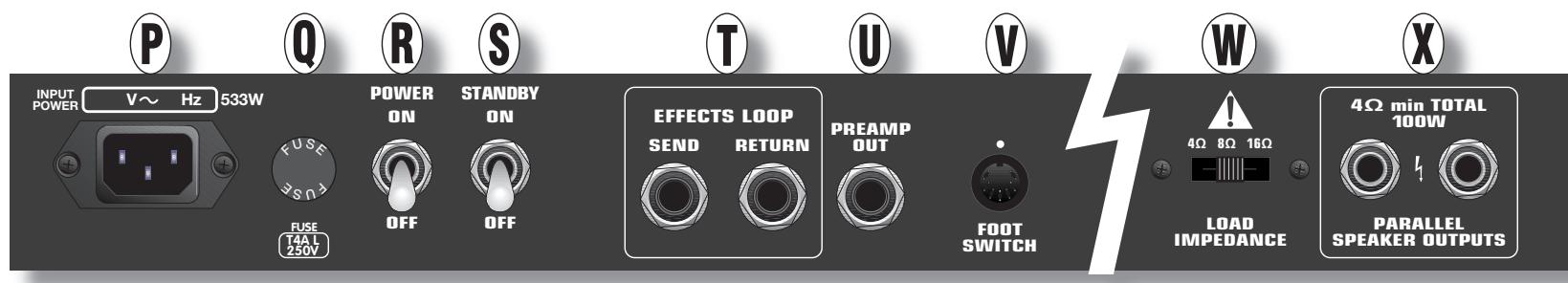

P. NETZEINGANG—Schlieben Sie hier das mitgelieferte Netzkabel entsprechend den Spannings- und Frequenznennwerten an, die auf der Rückseite des Amps angegeben sind.
Q. FUSE—Benutzten Sie nur Ersatzsanierungen gleichen Nennwerts.
R. POWER—Schaltet den Amp EIN (ON).
S. STANDBY—Schaltet den Amp in den STANDBY-Modus, um die Röhren in Spielpausen warm zu halten. Beim Einsatz des Amps sollte STANDBY auf OFF stehen. Warten Sie 30 Sekunden und setzen Sie dann STANDBY auf ON. Dies verlangert die Lebensdauer der Röhren.
T. EFFECTS LOOP—Holt die maximale Leistung aus Rack-Effecten oder Effektpedalen, wie Reverb, Delay, Chorus etc., hersaus. Verbinden Sie SEND mit dem Eingang des Effektgeräts und RETURN mit dessem Ausgang.
U. PREAMP OUT—Verbinden Sie diese Buchse mit EFFECTS RETURN oder POWER AMP IN eines zweiten Amps, um mehrere Veränder gleichzeitig zu betreiben. Über diesen Ausgang kann man das Preamp-Signal auch direkt zu einem Mischer leiten.

V. FOOTSWITCH—Schlieben Sie hier das Kabel des mitgelieferten Fußschalters an (siehe EVH FUSSSCHALTER {Y} auf der{nachsten Seite).
W. LOADIMPEDANCE—Wahlen Sie die Ausgangsimpendanz des Amps (4, 8 oder 16 Ohm), um sie an die Boxenimpedanz anzupassen.

HINWEIS: Die (empfohlene) 5150-III 412 Box besitzt eine Impedanz von 16 Ohm. Beim Betrieb einer einzelnen 5150-III 412 Box stellen Sie den LOAD IMPEDANCE-Schalter auf "16Ω" ein. Beim Betrieb von zwei 5150-III 412 Boxen stellen Sie den LOAD IMPEDANCE-Schalter auf "8Ω" ein.

X. SPEAKER OUTPUTS—Zum Anschlieben von Boxen. Beim Betrieb einer einzelnen Box ist jeder der beiden Buchsen einsetzbar. Benutzten Sie nur hochwertige, nicht abgeschirmte Boxenkabel.

HINWEIS: Bei eingeschaltetem EVH Amp ("ON") muss immer eine Box an einen der Boxenausgänge angeschlossen sein. Wenn Sie Boxenanschlüsse oder Impedanzeinstellungen ändern, stellen Sie den Veränder auf "OFF" oder "STANDBY".

Die Boxenkconfigurationen lauten:

BOXEN-AUSGANG		BOXEN-AUSGANG	IMPEDANZ-EINSTELLUNG
16Ω	+	KEINE	= 16Ω
16Ω	+	16Ω	= 8Ω
8Ω	+	KEINE	= 8Ω
8Ω	+	8Ω	= 4Ω
4Ω	+	KEINE	= 4Ω

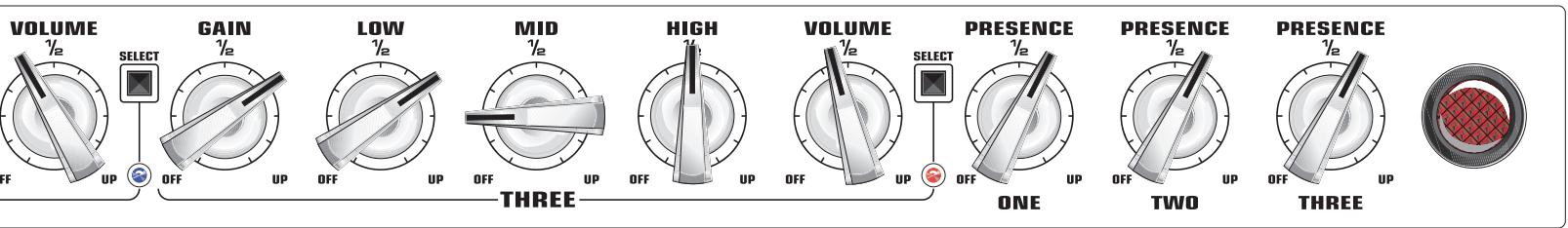

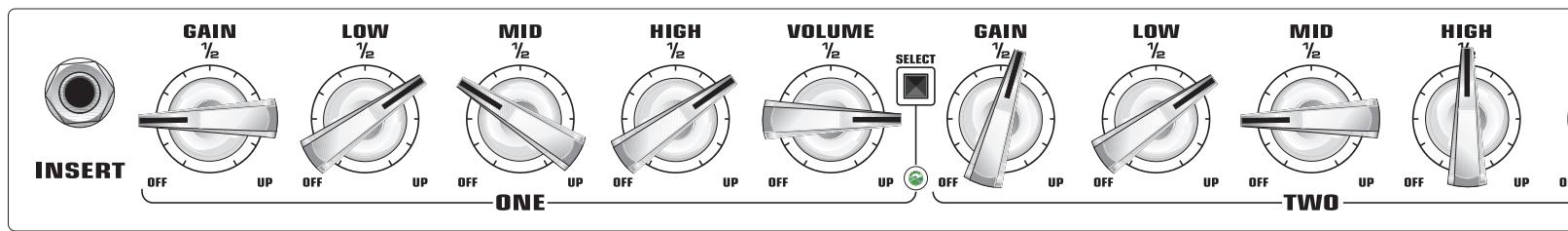

Empfohlene Einstellungen

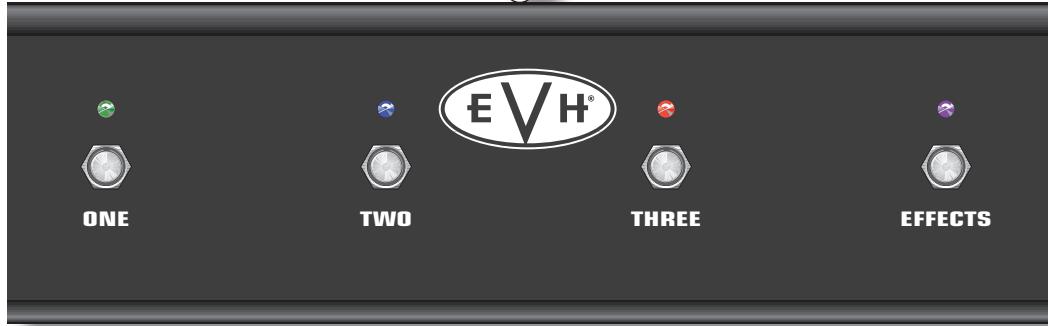

Y. EVH-FUSSSCHALTER—Mit dem Fußschalter{lassst sich jeder der drei Kanäle und der Effekt-Loop komfortabel wahren. Die grünen, blauen und roten Kanal-LEDs leuchten zur gleichen Zeit wie die entsprechenden Kanal-LEDs auf der Vorderseite des Amps.

Hinweis: Schlieben Sie den 5150-III Fußschalter bei ausgeschalteten Amp an. Wenn man die Fußschalterverbindung bei eingeschalteten Amp unterbricht oder neu herstellt, können Fehlfungtionen am Veränder zu aufreten.

Technische Daten

Typ:PR 684

Teilenummern: 2251000x00* (120V, 60Hz);

2251001x00* (110V, 60Hz) TW;

2251003x00* (240V, 50Hz) AUS;

2251004x00* (230V, 50Hz) GB;

2251005x00* (220V, 50Hz) ARG;

2251006x00* (230V, 50Hz) EUR;

2251007x00* (100V, 50Hz) JPN;

2251009x00* (220V, 60Hz) ROK

Leistungsaufnahme: 533W

Ausgangsleistung: 100 Watt RMS in 4,8 oder 16 Ohm

Eingangsimpedanz: 1MΩ

Ausgangsimpedanz: 4 /8 /16 (wahlbar)

Sicherungen: 100V-Geräte, F7A L, 250V;

120V-Geräte, F6A L, 250V;

220-240V-Geräte, F3A L, 250V;

Fußschalter (mitgeliefert): 4 Tasten, eins / zwei / drei / Effekt ein/aus (070926)

Röhrenkombination: vier 6L6WXT Ausgangsröhren, acht 12AX7 Vorverträker-Röhren

Gewicht: 25 kg (55 lbs.)

Höhe: 26 cm (10.25")

Breite: 75.5 cm (29.75")

Tiefe: 29.3cm (11.5")

Empfohlene Boxen:

5150-III 412 gerades Boxengehäuse, 2252100x00*

*Kodierung der Gehäusefarbe: Schwarz "x" = 0, Elfenbein "x" = 4
