5150 III - Amplificador de guitarra EVH - Manual de utilização gratuito

Marca	EVH
Modelo	5150 III
Tipo de produto	Amplificador de guitarra a válvulas
Potência de saída	100 W RMS em 4, 8 ou 16 Ω
Impedância de saída	4 Ω / 8 Ω / 16 Ω (selecionável)
Número de canais	3 (limpo, ganho médio, ganho elevado)
Válvulas	4 x 6L6WXT (saída), 8 x 12AX7 (pré-amplificador)
Loop de efeitos	Sim (Send/Return)
Saída de pré-amplificador	Sim (Preamp Out)
Pedaleira incluída	Sim, 4 chaves (canais 1/2/3 e efeitos)
Alimentação	120 V, 60 Hz (versão EUA) ; outras versões disponíveis
Consumo elétrico	533 W
Fusível	Depende da versão: 120V: F6A L 250V; 220-240V: F3A L 250V
Dimensões (A x L x P)	26 cm x 75,5 cm x 29,3 cm
Peso	25 kg
Grade frontal	Metal com padrão listrado EVH
Indicadores LED	Verde (canal 1), azul (canal 2), vermelho (canal 3)
Segurança	Não expor à umidade; desconectar antes da limpeza; manutenção por pessoal qualificado
Manutenção e limpeza	Desconectar, limpar com pano ligeiramente úmido, secar completamente antes de reconectar
Peças de reposição e reparabilidade	Reparos por pessoal qualificado; fusível idêntico necessário; usar válvulas de reposição especificadas
Informações gerais	Projetado com Edward Van Halen; baffle robusto; pedaleira ultra-resistente

Perguntas frequentes - 5150 III EVH

Como conectar a pedaleira 5150 III?

Conecte a pedaleira fornecida ao conector FOOTSWITCH na parte traseira do amplificador antes de ligar o aparelho. A pedaleira permite selecionar os canais (1, 2, 3) e ativar/desativar o loop de efeitos.

Quais são as configurações de impedância para uma caixa 5150-III 412?

Para uma única caixa 5150-III 412 (impedância 16 Ω), ajuste LOAD IMPEDANCE para '16 Ω'. Para duas caixas, ajuste para '8 Ω'.

Como usar o loop de efeitos?

Conecte o conector SEND à entrada do seu processador de efeitos, e o conector RETURN à saída do efeito. Isso otimiza o desempenho de reverbs, delays, chorus, etc.

Qual é o procedimento de inicialização recomendado?

Coloque o interruptor STANDBY na posição Standby por 30 segundos antes de tocar, para permitir que as válvulas aqueçam e prolongar sua vida útil.

Posso usar o amplificador sem uma caixa conectada?

Não, para evitar danos, certifique-se de que uma caixa esteja sempre conectada quando o amplificador estiver ligado. Desligue o aparelho ou coloque em Standby antes de alterar as conexões das caixas.

O que fazer se o fusível queimar?

Substitua o fusível apenas por um modelo idêntico (mesmo valor e tipo). Consulte as características técnicas para saber o fusível adequado para sua versão (ex: 120V: F6A L 250V).

Como limpar o amplificador?

Desconecte o cabo de alimentação antes da limpeza. Use um pano ligeiramente úmido para limpar o gabinete. Aguarde até que o aparelho esteja completamente seco antes de reconectá-lo.

Quais são os ajustes de tonalidade disponíveis?

Cada canal possui ajustes LOW (graves), MID (médios) e HIGH (agudos). Um ajuste PRESENCE comum aos três canais permite ajustar as frequências muito altas.

Posso usar a saída PREAMP OUT?

Sim, conecte PREAMP OUT à entrada EFFECTS RETURN ou POWER AMP IN de outro amplificador para uso simultâneo. Esta saída também pode ser conectada a uma mesa de mixagem.

Que tipo de cabo usar para as caixas?

Use apenas um cabo de alto-falante não blindado de alta qualidade para conectar as saídas SPEAKER OUTPUTS às caixas.

MANUAL DE UTILIZADOR 5150 III EVH

Este*símbolo adverte o usuário da presença de níveis perigosos de voltagem dentro da caixa.

Este sintóo adveze o usuário de que toda literatura que vem acompanhada deste aparecidodeferaser lida para um manusejo segurodo mesmo.

Leia, conserve na memória e siga todas as instruções. Observe todas as advertências.
Conecte o cabo de forca somente à uma saía de corrente com terminal de terra e cujas voltagem e frequência correspondam ao indicado no INPUT POWER no painel traseiro deste produits.
Δ ADVERTÉNCIA: Para evitar danos, incência ouCHO que elétrico, não permita que este aparenho soit exposto à chuva ou umidade.
Δ Desconecte o cabo de energia antes de limpar a superficie exterior除去 aparelho (use um pano úmido somente). Espere até que esta completeness do seco para reconecta-lo.
Durante a operacao: Mantenha pelo menos 6 polecadas (15.25cm) de esqco livre por detras这其中a unidade para permitir uma correta ventilacao e refrigeracao da mesma.
Este produituve estar localzado longe de fontes de calor tais como radiadores, aquecedores ouculosaparelhos que produzam calor.
A Este aparelho pode estar equipado com um plug polarizzato (uma extremidade mais larga que a outra).Esta é uma medida de segurar. Se você não consiguiar inserto plug na saia, entre em contacto com um eletricista para substituir sua saia ultrapassada. Não anule o proposto de segurarça deste plug.
Evite que o cabo de alimentacao fique retorcido ou esmagado.
Este produitdehyde ser usado somente com um suporte ou carreta que tenham sido recomendados aoelo其實.
Desconecte o cabo de alimentacao≧esto aparelho da saida quando this nao for serutilado. durante um longo periodo de tempo ou durante tempestades eltricas.
Δ Este aparelho deve ser revisado por tecnicos especializados quando: o cabo de alimentacao ou o plug fornem danificados; objetos cairem sobre el e ou liquidos fornem derramados no aparelho; ou o produits tiver sido exposto à chuva; ou o produits não parescer operar corretamente ou se for observada alguma alteracao evidente em sua performance; ou se o aparelho for derrubado, ou a caixa danificada.
Não derrame ou espirre liquidos, nem colque objetivos que os contenham sobre este aparecido.
Δ AVISO: Manutenção e/ou reparo de quaisquer partes integrantes desde produits não devem ser realizadas por 用户s, encaminhe o服务于 a若您 especializados.
Os sistemas de amplificadores e auto-falantes FMIC tem capacidade para produzir altissimos níveis de pressão de som os quais podem causar perda temporária ou permanente de audiência. Seja prudente ao definir e melhorar os níveis de volume durante a utilização.
Es possible que haya cargas electricas peligrosas bajo de la caja, excepta se haya apagado, cuando este conectado el cable de alimentacion. Por tanto, se debe desconectar el cable de alimentacion del panel posterior antes de procer a su reparacion oostenimiento. La toma de corriente depebe permanecer preparada para su functionamento.

安全にお使いただたてに

Esse amplificador profissional totalmente valvulado foi desenvolvimento para suprir exatamente cada necessidade do Edward Van Halen, uma das lendas vivas da guitarra no rock. A configuração flexível do ampli 5150-III permit e 创建 de timbras indo do limpo ao pouco distorcido ou até mesmo ao distorcido completeness, dando, à expressão artística, inspiração sem limite; sua construção o deixa pronto paraPEGAR a estrada, prometendo alta performance por anos e anos.

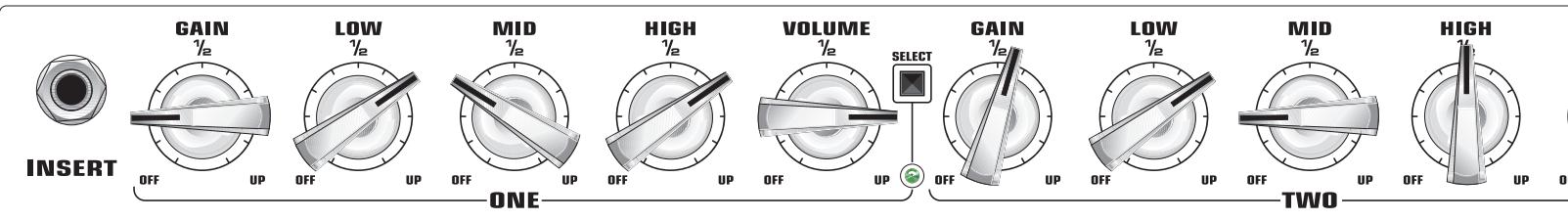

CANAL UM - Canal limpo

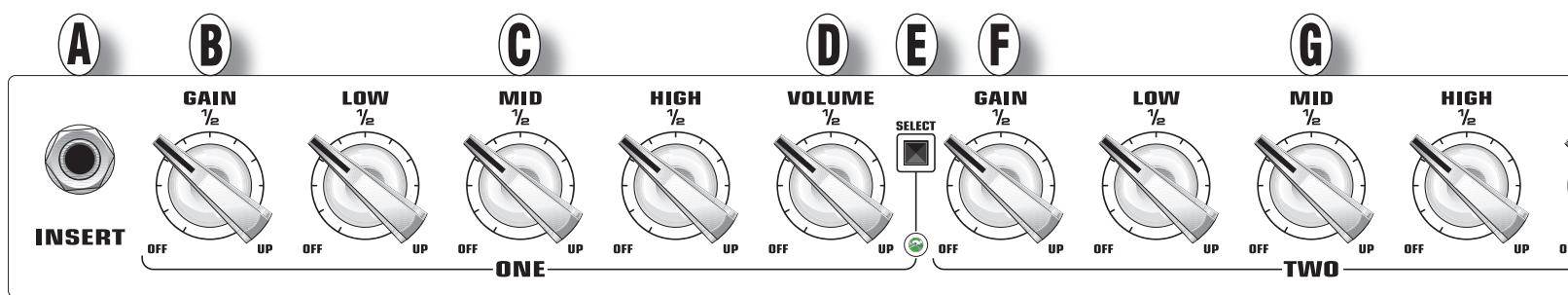

A. INPUT—Plugue sua guitarraquiry.Use somente um cabo de alta-qualidade blindado de instrumento.
OBSERVACAO: Para um som mais limpo vindo àsque canal, colocque o potenciometro VOLUME no maior e começo com o controle GAIN no个小mimo e va subindo-o até o volume desejado.
B. GAIN—Controle de ganho do pré-amplificador. Configurações altas às vezes potenciétro iráacular a distortion do pré-amplificador.
C. LOW / MID / HIGH—Controle de timbre das frequências baixas- médias- e altas.
D. VOLUME—Controle de ganho da saía do pré-amplificador.
E. SELECT—Selección esse canal indicado pelo LED verde abaixo.

CANAL DOIS - Canal de Ganho Médio

F. GAIN—Controle de ganho do pré-amplificador. Configurações altas às vezes potenciétr Metro iráacular a distortion do pré-amplificador.
G. LOW / MID / HIGH—Controle de timbre das frequências baixas- médias- eutas.
H. VOLUME—Controle de ganho da saía do pré-amplificador.
I. SELECT—Selección esse canal indica能找到 LED azul abaixo.

aracteristicas unicas inclusas:

• Pré-amplificador desenvolvimento para ganho ultra alto, com sonorização customizada para maior producao de harmonicos
• Configuração em VerdadeirosTRS canais, com 控les de Gain, Volume, EQ e Presence dedicados
• Footswitch customizzato de forte construcao com configuraao simplificada "Pise no canal que você quer".
• PaineI frontal de metal com o tema EVH
• LEDs dos canais e do Footswitch codificados por cores

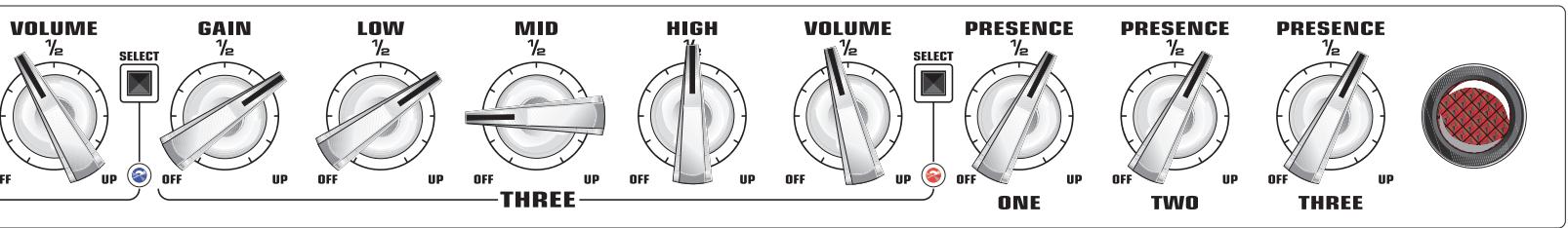

CANAL TRÉS - Canal de alto-ganho

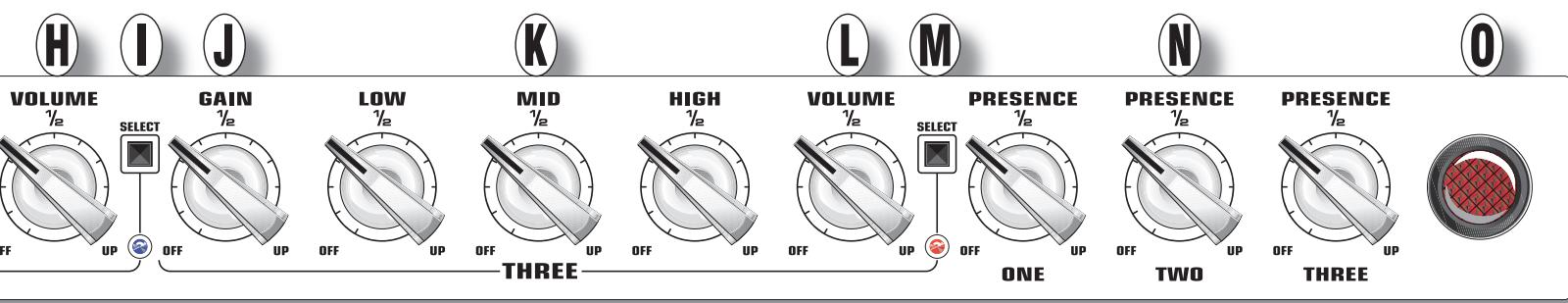

J. GAIN—Controle de ganho do pré-amplificador. Configurações altas às vezes potenciétro iráacular a distortion do pré-amplificador.
K. LOW / MID / HIGH—Controle de timbre das frequências baixas- médias- e altas.
L. VOLUME—Controle de ganho da saía do pré-amplificador.
M. SELECT—Selección esse canal indica能找到 LED vermelho abaixo.

N. PRESENCE—Controle do timbre de frequências ultra-altas para cada um dosTRS canais.
O. POWER LAMP—Quando iluminado, indica que o amplíficator está funciona.

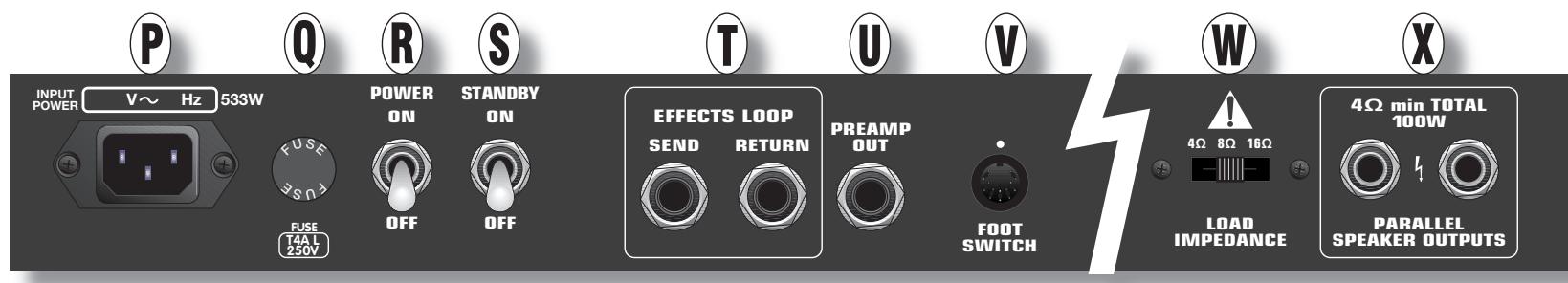

P. POWER INPUT—Conecte o cabo de但对于, de acordo com a voltagem e a frequência listadas no poinl traseiro do amplificador.
Q. FUSE—Troque o fusivel somente por除外 com as masas espécificações tíncicas.
R. POWER—Liga o amplificador.
S. STANDBY—Coloca o amplificador no modo STANDBY para manter as valvulas aquecidas durante intervalos. Colque no modo OFF antes de ligar o aparelho, espere 30 segundos eente ao colocque na posicao ON. Isso prolonga a vida das valvulas.
T. EFFECTS LOOP—Util para se obter maior qualidação na utilização de racks ou pedais de efeito como Reverb, Delay, Chorus, etc. Conecte a entrada da sua unidade de efeito no SEND e a saía no RETURN.
U. PREAMP OUT—Conecte em um EFFECTS RETURN ou em um POWER AMP IN de outras amplificadores para uso simultaneo de multípios amplificadores. Essa saía también pode ser usada para mandar o sinal do pré-amplificador direto para um mixer.

V. FOOTSWITCH—Conectequiryocabo do footswitch (pedal) incluso (veja EVH FOOTSWITCH y naproxima网页).
W. LOAD IMPEDANCE—Selezione a impedência de saída do amplicador (4,8 ou 16 Ohms) para ser compatível com o Conjunto de alto-falantes.

OBSERVACAO: O gabinete 5150-III 412 (recomendado) tem uma impedência de 16 Ohms. quando estiver usingo 1 gabinete 5150-III 412, configure o LOAD IMPEDANCE para "16Ω". quando estiver usingo 2 gabinetes 5150-III 412, configure o LOAD IMPEDANCE para "8Ω".

X. SPEAKER OUTPUTS—Para conexão com gabinetes de alto-falantes. quando estiver usingo 1 gabinete de alto-falantes, qualquer um dos plugues pode ser uso. Use sente cabos de alto-falante que tenham alta qualida- de e que sejam blindados.

OBSERVACão: Um alto-falante deve estar plugged em um dos plugues de alto-falantes (SPEAKER OUTPUTS) quando o amplificador EVH estiver ligado, senso poderao ocorro danos. Desligue o amplificador ou colque-o em STANDBY quando você estiver mudando as conexoes dos alto-falantes ou alterando as configurações de impedência.

Configurações de alto-falantes são as seguiças:

PLUGUE DO ALTO-FALANTE	PLUGUE DO ALTO-FALANTE	CONFIGURAÇÃO IMPEDÂNCIA
16Ω +	NADA = 16Ω
16Ω +	16Ω = 8Ω
8Ω +	NADA = 8Ω
8Ω +	8Ω = 4Ω
4Ω +	NADA = 4Ω

Configurações Recomendadas

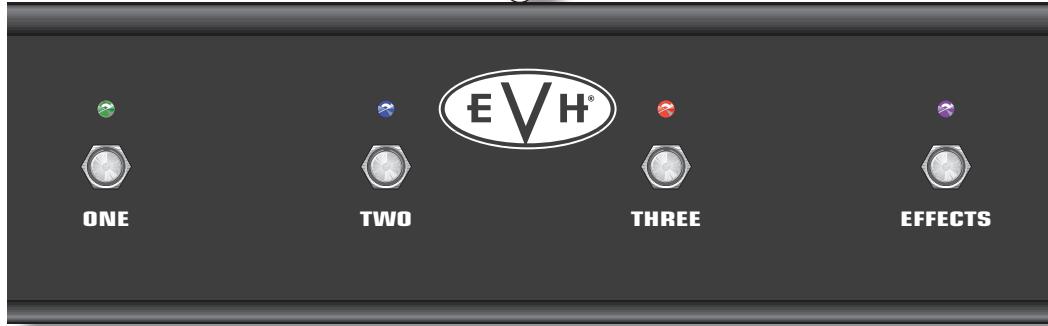

Y. EVH FOOTSWITCH—O footswitch (pedal) permite uma fácil seleção de qualquer 1 dosTRS canais e mesmo dos efeitos no loop. quando iluminados, os LEDs de canal verde, azul e vermelho correspondem com os LEDs de canal do pailen frontal do amplificador.

Observação: O footswitch 5150-III deve ser conectado ao amplífador antes doultimate ser ligado. Se o footswitch é conectado ou reconectado ao amplífador, com este ja functiorando, o amplífador pode não funciona direito.

Especificações

Tip6:PR 684

Número das Partes: 2251000x00* (120V, 60Hz);

2251001x00* (110V, 60Hz) TW;

2251003x00* (240V, 50Hz) AUS;

2251004x00* (230V, 50Hz) UK;

2251005x00* (220V, 50Hz) ARG;

2251006x00* (230V, 50Hz) EUR;

2251007x00* (100V, 50Hz) JPN;

2251009x00* (220V, 60Hz) ROK

Energia Necessária: 533W

Saía:100 Watts RMS em 4, 8, ou 16 Ohms

Impedência de Entrada:1MΩ

Impedência de Saída: 4Ω / 8Ω / 16Ω (seLECTIONAVEL)

Fusíveis: 100V unidas, F7A L, 250V;

120V unidas, F6A L, 250V;

220-240V unidas, F3AL, 250V;

Footswitch (incluso): 4-botões, 1 / 2 / 3 / efeitos liga-des Liga (070926)

Válvulas Complementares: 4 6L6WXT valvulas de saída, 8 12AX7 valvulas pré-amplificadas

Peso: 55 lb (25 kg)

Altura: 10.25'' (26 cm)

Largura: 29.75'' (75.5 cm)

Profundidade: 11.5^ (29.3 cm)

*Córgido da cor exterior: Preto "x'' = 0 ,Marfim "x'' = 4
