Type de produit	Télécommande filaire pour radio marine
Marque	JENSEN VOYAGER
Modèle	MWR75
Fonctions principales	Mise sous tension, mode, volume, syntonisation, contrôle CD, changeur CD, radio satellite
Installation	Montage sur panneau d'instruments avec modèle de perçage fourni ; profondeur minimale requise : 2 1/2 pouces (63,5 mm)
Câble	Câble d'extension de 18 pieds (5,5 m) inclus ; possibilité d'ajouter jusqu'à deux câbles d'extension MWREXT pour une portée maximale de 54 pieds (16,5 m)
Nombre de télécommandes	Jusqu'à deux télécommandes peuvent être connectées à l'aide de l'adaptateur en Y MWRYCBLS
Alimentation	Via la radio marine (câble de liaison)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas exposer à des embruns de haute pression
Sécurité	Ne pas monter dans une zone où l'appareil peut être submergé
Pièces détachées et accessoires	Câble d'extension MWREXT, adaptateur en Y MWRYCBLS
Compatibilité	Radios marines Jensen compatibles

FOIRE AUX QUESTIONS - MWR75 JENSEN VOYAGER

Comment installer la télécommande MWR75 ?

Choisissez un emplacement sur le panneau d'instruments avec au moins 2 1/2 pouces de profondeur derrière. Percez un trou à l'aide du gabarit fourni. Insérez la télécommande dans la garniture en mousse, puis dans le trou. Fixez-la de l'autre côté avec la bague filetée.

Quelle profondeur minimale est requise pour le montage ?

Une profondeur d'au moins 2 1/2 pouces (environ 63,5 mm) est nécessaire derrière le panneau pour brancher les câbles.

Comment brancher la télécommande à la radio ?

Faites passer le câble depuis la télécommande et branchez-le à la radio. Utilisez le câble d'extension de 18 pieds fourni pour relier les deux appareils. Évitez de pincer le câble ou de le faire passer près d'arêtes vives.

Puis-je étendre la portée de la télécommande ?

Oui, vous pouvez ajouter jusqu'à deux câbles d'extension MWREXT (18 pieds chacun) pour atteindre une portée totale de 54 pieds (16,5 m).

Combien de télécommandes puis-je connecter ?

Vous pouvez connecter jusqu'à deux télécommandes en utilisant l'adaptateur de câble en Y MWRYCBLS.

Où ne faut-il pas installer la télécommande ?

Ne montez pas la télécommande dans une zone où elle pourrait être submergée ou exposée à des embruns de haute pression, car cela pourrait l'endommager.

Comment nettoyer la télécommande MWR75 ?

Utilisez un chiffon doux et sec pour nettoyer la surface. Évitez les produits chimiques et les nettoyeurs haute pression.

Quelles sont les fonctions contrôlables avec cette télécommande ?

La télécommande permet de contrôler la mise sous tension, le mode, le volume, la syntonisation, l'opération CD, le changeur CD et la radio satellite.

Quels accessoires sont disponibles pour la MWR75 ?

Les accessoires optionnels incluent le câble d'extension MWREXT et l'adaptateur en Y MWRYCBLS.

La télécommande est-elle compatible avec toutes les radios Jensen ?

Elle est conçue pour les radios marines Jensen compatibles. Vérifiez la compatibilité de votre modèle spécifique dans la documentation de la radio.

MODE D'EMPLOI MWR75 JENSEN VOYAGER

Merci d'avoir choisi un produit Jensen. La télécommande murale Marine MWR75 vous permet de contrôler les fonctions de base des radios marines Jensen, y compris la mise sous tension, le mode, le volume, la syntonisation, l'opération CD, le changeur CD et la radio satellite.

Installation

1. Choisissez un emplacement de montage sur le panneau d'instruments qui vous laissera assez de place derrière le panneau pour brancher les câbles de la télécommande à la radio existante.

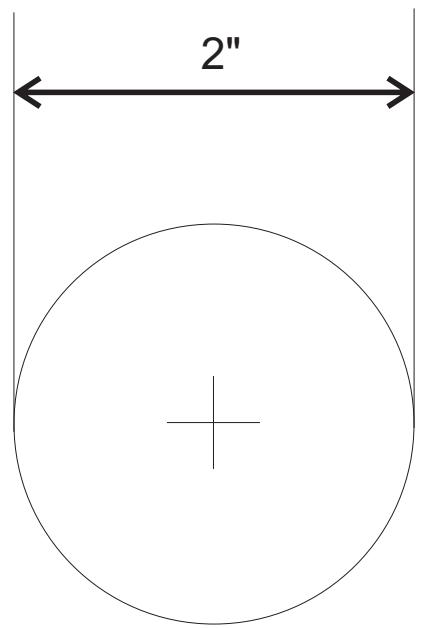

2. Faites un trou dans le panneau d'instrument en utilisant le modèle fourni. Une profondeur d'au moins 2 1/2" est exigée pour monter la télécommande.

Important : Ne montez pas l'appareil là où il peut être submergé ou exposé à des embruns de haute pression.

1. Insérez la télécommande dans la garniture de mousse en caoutchouc, puis dans le trou du tableau de bord. Fixez-la ensuite de l'autre côté à l'aide de la bague filetée, comme illustré dans la Figure A.

Wiring

Lorsque vous avez fini de monter la télécommande, faites traverser le câble depuis la télécommande et branchez-le à la radio. Le câble d'extension de 18 pieds peut être utilisé pour brancher la télécommande à la radio. Vous pouvez acheter jusqu'à deux câbles d'extension (MWREXT) pour étendre la portée de la télécommande jusqu'à 54 pieds. Lorsque vous branchez les câbles, assurez-vous de faire passer le câble loin des objets fins, des coins et des endroits où il peut être pincé, car cela peut avoir un effet sur la performance et endommager l'appareil. Jusqu'à deux télécommandes peuvent être ajoutées avec un adaptateur de câble en "Y" (MWRYCBLS).

Operation / Fonctionnement
