Type de produit	Ventilateur extracteur mural
Marque	APPLIED ENERGY
Modèle	WX6T
Alimentation	220-240 V ~ 50 Hz, 5 A max
Puissance	Environ 20 W
Diamètre de l'hélice	150 mm (estimation)
Vitesses	1 vitesse (extraction uniquement)
Commande	Interrupteur à distance
Temporisateur	Réglable de 2 à 20 minutes
Mode ventilation	Extraction directe ou avec volet anti-retour
Type d'installation	Mural, avec tube de traversée
Matériaux	Plastique (grille, boîtier)
Poids	Environ 1.5 kg
Dimensions du trou de montage	200 mm minimum du bord du mur
Entretien	Nettoyage de la grille et de l'hélice à l'eau savonneuse tiède
Sécurité	Mise à la terre obligatoire, sectionneur bipolaire 3 mm
Réparabilité	Intervention par électricien qualifié uniquement
Pièces détachées disponibles	Grille intérieure/extérieure, hélice, volet anti-retour, tube, etc.
Utilisation	Cuisine, salle de bain (hors de portée de baignoire/douche)

FOIRE AUX QUESTIONS - WX6T APPLIED ENERGY

Comment installer le ventilateur WX6T ?

L'installation doit être effectuée par un électricien qualifié. Vérifiez l'absence de câbles ou tuyaux dans le mur. Percez un trou d'au moins 200 mm du bord du mur. Fixez la grille extérieure avec des bandes ajourées, puis le boîtier de fixation. Raccordez le câblage selon le schéma (WX6T avec temporisateur) et assurez la mise à la terre. Reposez la grille intérieure.

Comment régler le temporisateur de l'extracteur ?

Coupez l'alimentation secteur. Déposez la grille intérieure. Tournez le bouton de réglage marqué T : dans le sens inverse des aiguilles d'une montre pour réduire le retard (jusqu'à 2 min), dans le sens horaire pour l'augmenter (jusqu'à 20 min). Reposez la grille et rétablissez le courant.

Comment nettoyer le ventilateur ?

Isolez complètement l'appareil du secteur et attendez 3 minutes que l'hélice s'arrête. Déposez la grille intérieure et le volet anti-retour. Nettoyez la grille et l'hélice avec de l'eau savonneuse tiède, séchez soigneusement. Ne plongez jamais le moteur dans l'eau. Remontez le tout.

Comment passer en mode ventilation par évacuation directe ?

Déposez la grille/volet anti-retour. Maintenez les lames du volet en position complètement ouverte. Appuyez fermement sur le cliquet de ventilation directe jusqu'à ce qu'il s'encliquette. Pour fermer, tirez le clapet vers vous. Replacer la grille en vous assurant que le levier est abaissé.

Quelles sont les précautions de sécurité à respecter ?

L'appareil doit être relié à la terre. Utilisez un sectionneur bipolaire avec un espacement de contacts d'au moins 3 mm. L'installation doit être conforme à la réglementation IEE. Ne placez pas l'extracteur au-dessus d'une cuisinière ou d'un gril. Dans une salle de bain, installez-le hors de portée de la baignoire ou de la douche.

Pourquoi le ventilateur ne démarre-t-il pas ?

Vérifiez d'abord que l'alimentation secteur est sous tension et que le fusible n'a pas sauté (max 5 A). Assurez-vous que l'interrupteur à distance est correctement câblé. Si le problème persiste, faites appel à un électricien qualifié.

Le ventilateur fait du bruit, que faire ?

Un bruit anormal peut venir d'une hélice desserrée ou d'un volet mal positionné. Isolez l'appareil, déposez la grille et vérifiez que la vis centrale de l'hélice est bien serrée. Nettoyez l'hélice et le volet. Si le bruit persiste, contactez un professionnel.

Quelle est la durée de vie du temporisateur ?

Le temporisateur est réglé en usine à environ 20 minutes et peut être ajusté entre 2 et 20 minutes. Il est conçu pour fonctionner de manière fiable pendant de nombreuses années, mais son usure dépend de l'utilisation.

Puis-je installer le ventilateur dans une cuisine ?

Oui, mais ne le placez pas juste au-dessus d'une table de cuisson ou d'un gril à hauteur des yeux. Assurez un renouvellement d'air suffisant si la pièce contient un appareil de chauffage à combustible. Respectez les réglementations locales.

Comment remplacer une pièce défectueuse ?

Les pièces détachées (grille, hélice, volet, tube) sont disponibles chez le revendeur Xpelair. Pour le remplacement, isolez l'appareil du secteur. Suivez la procédure inverse du montage. En cas de doute, faites appel à un électricien qualifié.

MODE D'EMPLOI WX6T APPLIED ENERGY

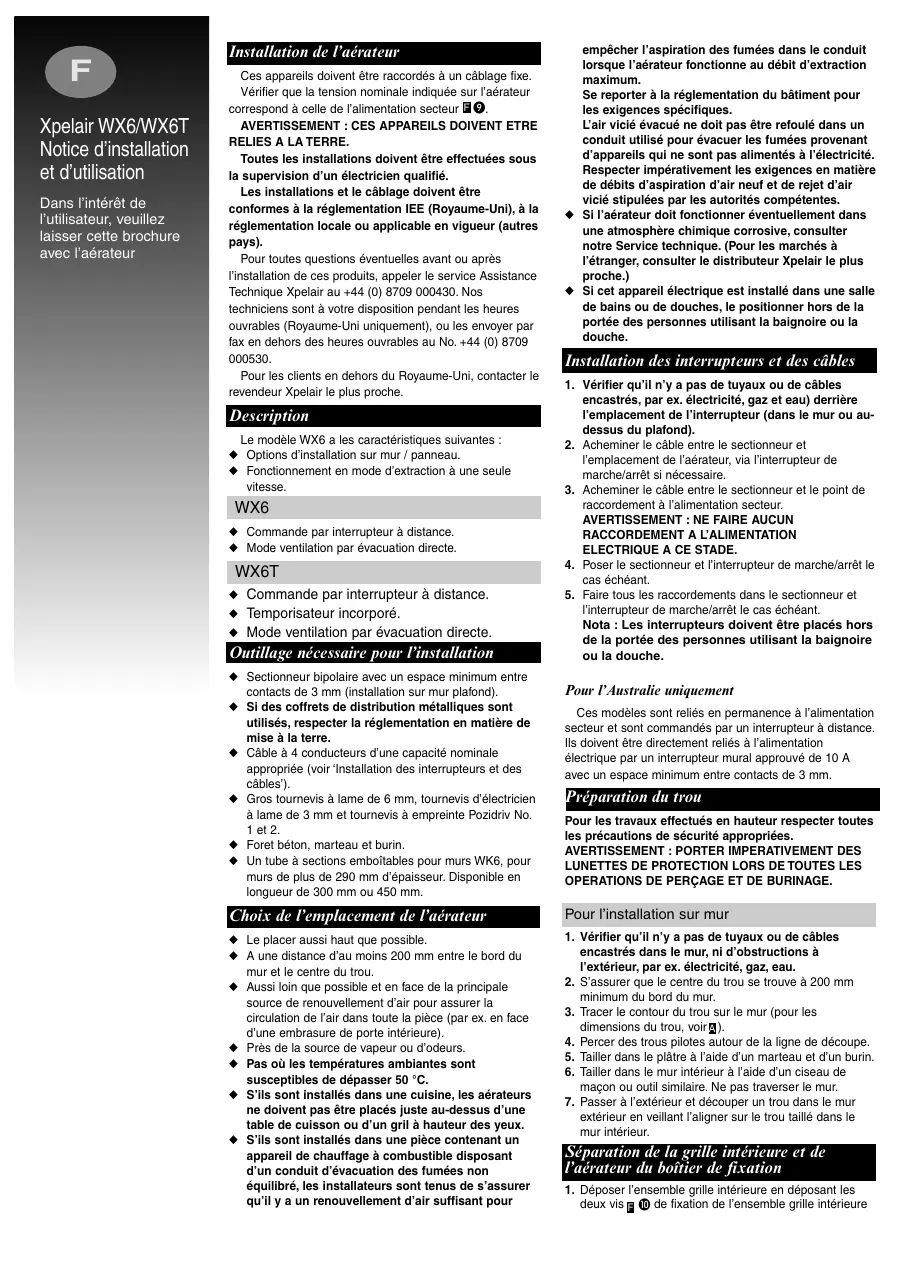

Xpelair WX6/WX6T notice d'installation et d'utilisation

Dans l'intérêt de l'utilisateur, veuillez laisser cette brochure avec l'aérateur

Installation de l'aspirateur

Ces appareils doivent être raccordés à un câblage fixe.

Vérifier que la tension nominale indiquée sur l'appareil correspond à celle de l'alimentation secteur.

AVERTISSEMENT : CES APPAREILS DOIVENT ETRE RELIES A LA TERRE.

Toutes les installations doivent être effectuées sous la supervision d'un Electricien qualifié.

Les installations et le câblage doivent être conformes à la réglementation IEE (Royaume-Uni), à la réglementation locale ou applicable en vigueur (autres pays).

Pour toutes questions éventuelles avant ou après l'installation de ces produits, appeler le service Assistance Technique Xpelair au [phone]. Nos techniciens sont à votre disposition pendant les heures ouvrables (Royaume-Uni uniquement), ou les envoyer par fax en dehors des heures ouvrables au No. [phone].

Pour les clients en dehors du Royaume-Uni, contacter le revendeur Xpelair le plus proche.

Description

Le modèle WX6 a les caractéristiques suivantes:

Options d'installation sur mur / panneau. Fonctionnement en mode d'extraction à une seule vitesse.

Commande par interrupteur à distance. Mode ventilation par évacuation directe.

Commande par interrupteur à distance. Temporisateur incorporé. Mode ventilation par évacuation directe.

Outillage nécessaire pour l'installation

• Sectionnaire bipolaire avec un espace minimum entre contacts de 3 mm (installation sur mur, plafond). Si des coffrets de distribution métalliques sont utilisés, respecter la réglementation en matière de mise à la terre. Câble à 4 conducteurs d'une capacité nominale appropriée (voir 'Installation des interrupteurs et des câbles'). Gros tournevis à lame de 6 mm, tournevis d'électricien à lame de 3 mm et tournevis à embout Pozidriv No. 1 et 2. Foret béton, marteau et burin. Un tube à sections emboitables pour murs WK6, pour murs de plus de 290 mm d'épaisseur. Disponible en longueur de 300 mm ou 450 mm.

Choix de l'emplacement de l'extracteur

Le placer aussi haut que possible. A une distance d'au moins 200 mm entre le bord du mur et le centre du trou. Aussi loin que possible et en face de la principale source de renouvellement d'air pour assurer la circulation de l'air dans toute la pièce (par ex. en face d'une embrasure de porte inférieure). Près de la source de vapeur ou d'odeurs. Pas où les températures ambiantes sont susceptibles de dépasser 50°C. S'ils sont installés dans une cuisine, les aérateurs ne doivent pas être placés juste au-dessus d'une table de cuisson ou d'un gril à hauteur des yeux. S'ils sont installés dans une pièce contenant un appareil de chauffage à combustible disposant d'un conduit d'évacuation des fumées non équilibré, les installateurs sont tenus de s'assurer qu'il y a un renouvellement d'air suffisant pour

empêcher l'aspiration des fumées dans le conduit lorsqu'la extracteur fonctionne au début d'extraction maximum.

Se reporter à la règlementation du bâtiment pour les exigences spécifiques.

L'air vicié évacué ne doit pas être refoulé dans un conduit utilisé pour évacuer les fumées provenant d'appareils qui ne sont pas alimentés à l'électricité. Respecter impérativement les exigences en matière de débits d'aspiration d'air neuf et de rejet d'air vicié stipulées par les autorités compétentes.

Si l'aérateur doit fonctionner éventuellement dans une atmosphère chimique corrosive, consulter notre Service technique. (Pour les marchés à l'étranger, consulter le distributeur Xpelair le plus proche.) Si cet appareil électrique est installé dans une salle de bains ou de couches, le positionner hors de la portée des personnes utilisant la baignoire ou la douche.

Installation des interrupteurs et des câbles

1. Vérifier qu'il n'y a pas de tuyaux ou de câbles encastrés, par ex. électricité, gaz et eau, derrière l'emplacement de l'interrupteur (dans le mur ou au-dessus du plafond).
2. Acheminer le cable entre le sectionneur et l'emplacement de l'alimentateur, via l'interrupteur de marche/arrêt si nécessaire.
3. Acheminer le cable entre le sectionneur et le point de raccordement à l'alimentation secteur. AVERTISSEMENT: NE FAIRE AUCUN RACCORDEMENT A L'ALIMENTATION ELECTRIQUE A CE STADE.
4. Poser le sectionneur et l'interrupteur de marche/arrêt le cas échéant.
5. Faire tous les raccordements dans le sectionneur et l'interrupteur de marche/arrêt le cas échéant. Note: Les interrupteurs doivent être placés hors de la portée des personnes utilisant la baignoire ou la douche.

Ces modèles sont reliés en permanence à l'alimentation secteur et sont commandés par un interrupteur à distance. Ils doivent être directement reliés à l'alimentation électrique par un interrupteur mural approuvé de 10 A avec un espace minimum entre contacts de 3 mm.

Préparation du trou

Pour les travaux effectués en hauteur, respecter toutes les précautions de sécurité appropriées. AVERTISSEMENT: PORTER IMPÉRATIVEMENT DES LUNETTES DE PROTECTION LORS DE TOUTES LES OPERATIONS DE PERÇAGE ET DE BURINAGE.

Pour l'installation sur mur

1. Vérifier qu'il n'y a pas de tuyaux ou de câbles encastrés dans le mur, ni d'obstructions à l'extérieur, par ex. électricité, gaz, eau.
2. S'assurer que le centre du trou se trouve à 200 mm minimum du bord du mur.
3. Tracer le contour du trou sur le mur (pour les dimensions du trou, voir A).
4. Percer des trous pilotes autour de la ligne de décollement.
5. Tailler dans le plâtre à l'aide d'un marteau et d'un burin.
6. Tailler dans le mur intérieur à l'aide d'un ciseau de maçon ou outil similaire. Ne pas traverser le mur.
7. Passer à l'extérieur et découvrir un trou dans le mur extérieur en veillant à l'aligner sur le trou tailé dans le mur intérieur.

Déparation de la grille intérieure et de l'airateur du bâti de fixation

1. Déposer l'ensemble grille intérieure en déposant les deux vis Ø 9 de fixation de l'ensemble grille intérieure

sur le boîtier de fixation de l'aeatreur.

1. Déposer les deux vis ① de fixation de l'ensemble aérateur sur le boîtier de fixation de l'áérateur.

Pour les travaux en hauteur respecter toutes les précautions de sécurité appropriées.

1. Introduire deux caches-vidés de couleur assortie dans les trous de fixation de la grille extérieure, les trous de fixation ne sont pas utilisés sur la grille extérieure.
2. Immobiliser les deux bandes ajourées sur la grille extérieure en les plaçant par dessus les crochets moulés et encliqueter en position 8.
3. Tenir la grille extérieure sur l'extérieur du mur en veillant à ce que les bandes ajourées dépassent à l'intérieur.
4. Positionner le boitier de fixation de l'arateur sur la face du mur intérieur et positionner les bandes ajourées dans leurs fixations.
5. Tirer les bandes ajourées, poser le boitier mural dans le mur et visser les vis sans fin. Ne pas serrer les vis excessivement. Recouper le surplus de bandes ajourées. (Si nécessaire, appliquer du mastic d'étanchéité sur les rebords du boitier de fixation de l'arateur et de la grille extérieure. Ceci servira de joint supplémentaire et éliminera les irregularités sur les deux faces.)
6. Assembler le tube pour mur en emboitant les quatre sections 6.
7. Pousse le tube pour mur dans l'orifice du boîtier de fixation de l'aérateur et le positionner sur la grille extérieure.
8. Le tube pour mur creux doit être recouvert à fleur de la face intérieure du boîtier de fixation de l'aérateur. Repérer et découper le surplus de tube pour mur et le replacer. Une fois posé, le boîtier mural doit être légèrement incliné vers le bas en direction de la grille extérieure.
9. Positionner et immobiliser l'ensemble gaine d'aérateur dans le boîtier de fixation de l'aérateur en utilisant les vis de fixation ①. Ne pas serrer les vis excessivement.

Raccordement des connexions électriques

1. Raccorder le câble d'interruption dans le connecteur de borne de l'arateur comme indiqué au schéma 2 pour WX6 ou 3 pour WX6T. 2a. Pour cabler l'érateur depuis le dessus, déposer le couvercle de bornes de l'érateur et passer le câble dans l'entrée de câble du haut. S'assurer que la gaine extérieure du câble est retenue dans le labyrinthe [3]. 2b. Pour cabler l'arateur depuis l'arrière, déposer le couvercle de bornes de l'arateur et percer la membrane d'entrée arrière, passer le câble dans la membrane percée.
2. Reposer et fixer le couvercle de bornes.
3. Reposer la grille intérieure sur le boîtier de fixation de l'écrabouilleur en utilisant les vis de fixation F 10. Ne pas serrer les vis excessivement.
4. Introduire deux cache-vis de couleur assortie, dans les trous de fixation de la grille intérieure. Pour retirer les caches, introduire un tournevis d'électricien à lame de 3 mm dans la fente et dégager le cache en faisant levier.
5. Couper l'alimentation secteur et déposer les fusibles.
6. Relier le câble entre le sectionneur et l'alimentation électrique.
7. Reposer les fusibles, et mettre l'alimentation secteur sous tension. Pour les circuits du câbling fixes, le faible de protection de l'appareil ne doit dépasser 5 A.

Utilisation de l'aérateur

Ces aérateurs fonctionnent à une seule vitesse et sont non-reversibles (extraction uniquement). Les volets ont une temporisation de jusqu'à 1 minute pour l'ouverture, et de jusqu'à 3 minutes pour la

fermeture. La temporisation, qui est déclenchée en appuyant sur l'interrupteur, garantit un fonctionnement silencieux.

AVERTISSEMENT - Les enfants ne doivent pas jouer avec l'appareil. Les enfants en bas âge et les handicapés doivent être supervisés.

L'extracteur est commandé par un interrupteur à distance.

L'arérateur est commandé par un interrupteur à distance. Le temporisateur incorpore un mécanisme de retard de la coupure de l'arérateur après sa mise à l'arrêt.

Réglage du retard de coupure temporisé

Avant d'effectuer des réglages quelconques, couper complètement l'extracteur à l'alimentation secteur. Le temporisateur de retard de coupure est prérégolé en usine à environ 20 minutes. Cette durée est réglable entre environ 2 et 20 minutes.

Réglage du temporisateur

1. Déposer l'ensemble grille (voir 'Séparation de la grille intérieure du boîtier de fixation').
2. Tourner le bouton de réglage marqué T dans le sens inverse des aiguilles d'une montre pour réduire le retard de coupure temporisé I.
3. Tourner le bouton de réglage dans le sens des aiguilles d'une montre pour augmenter le retard de coupure temporisé.
4. Reposer l'ensemble grille intérieure et rétablir le courant.

Ventilation par évacuation directe

La ventilation par évacuation directe est équivalente à la ventilation assurée par une bouche d'aération pratiquée dans un mur ou à un dispositif similaire.

1. Déposer la grille/volet anti-retour d'air (voir 'Assemblage du boîtier de fixation de l'aérateur et de la grille extérieure').

Pour passer en mode ventilation par évacuation directe

1. MAINTENIR LES LAMES DE VOLET EN POSITION COMPLÉTÉMENT OUVERTE.
2. Appuyer fermement sur le clicut de ventilation par évacuation directe jusqu'à ce qu'il s'encliquette en position, puis relâcher les lames (voir Fig. G).

Pour fermer complètement les volets et empêcher les retours d'air

1. Tirer le clapet de ventilation par évacuation directe vers soi jusqu'à ce qu'il s'encliquette en position.
2. Reposer la grille/volet anti-retour d'air en s'assurant que le levier est en position complètement abaissé.

Entretien

NOTA : Seul un electricien qualifié doit effectuer toutes les operations de nettoyage.

1. Avant le nettoyage, isoler complètement l'extracteur depuis l'alimentation secteur. Attendez 3 minutes, le temps que l'hélice s'arrête et que le volet électrique se ferme.
2. Déposer la grille intérieure en déposant les deux cache-vis et les vis de fixation de l'ensemble grille intérieure sur le boîtier de fixation de l'ærateur F 10. Pour déposer le volet anti-retour d'air, poser la grille intérieure, face vers le bas et tirer l'ensemble volet vers le haut 11 et 12.
3. Pour déposer l'échéance, dévisser la vis centrale et la déposer avec la rondelle. Mettre la vis et la rondelle de

côté R13

1. Nettoyer le volet anti-retour d'air/grille et l'hélice en les plongeant dans de l'eau savonneuse tiède. Les sécher soigneusement.
2. Ne pas plonger l'aspirateur dans l'eau ou d'autres liquides pour nettoyer les autres parties de l'aspirateur.
3. Sécher soigneusement l'élice et la reposer. Reposer la vis et la rondelle en s'assurant qu'elles sont fermement immobilisées.
4. Réposer le volet anti-retour d'air J3 et J4
5. Reposer l'ensemble grille intérieure et l'immobiliser avec les deux vis de fixation. Ne pas serrer excessivement les vis.
6. Reposer les cache-vis. NOTA : L'AERATEUR CONTINUE DE FONCTIONNER SI L'ENSEMBLE GRILLE INTERIEURE EST DEPOSE. IL DOIT DONC ETRE IMPERATIVEMENT ET COMPLETEMENT ISOLE DEPUIS LE SECTEUR AVANT TOUTE INTERVENTION. Ne jamais utiliser de solvants puissants pour netoyer l'airateur. A part le nettoyage, cet apparéil n'exige aucun entretien.

Composants

1 Grille intérieure 2 Ensemble aérateur Grille extérieure 4 Boîtier de fixation de l'aérateur 5 Tube pour mur Θ Cliquet de ventilation par évacuation directe Volet anti-retour d'air 3 Couvercle de bornes 9 Plaque signalétique 10 Vis (M4 x 10 mm long) Vis (M4 x 20 mm long) Bandes ajourées 13 Vis d'hélice
