GEBRUIKSAANWIJZING WX6T APPLIED ENERGY

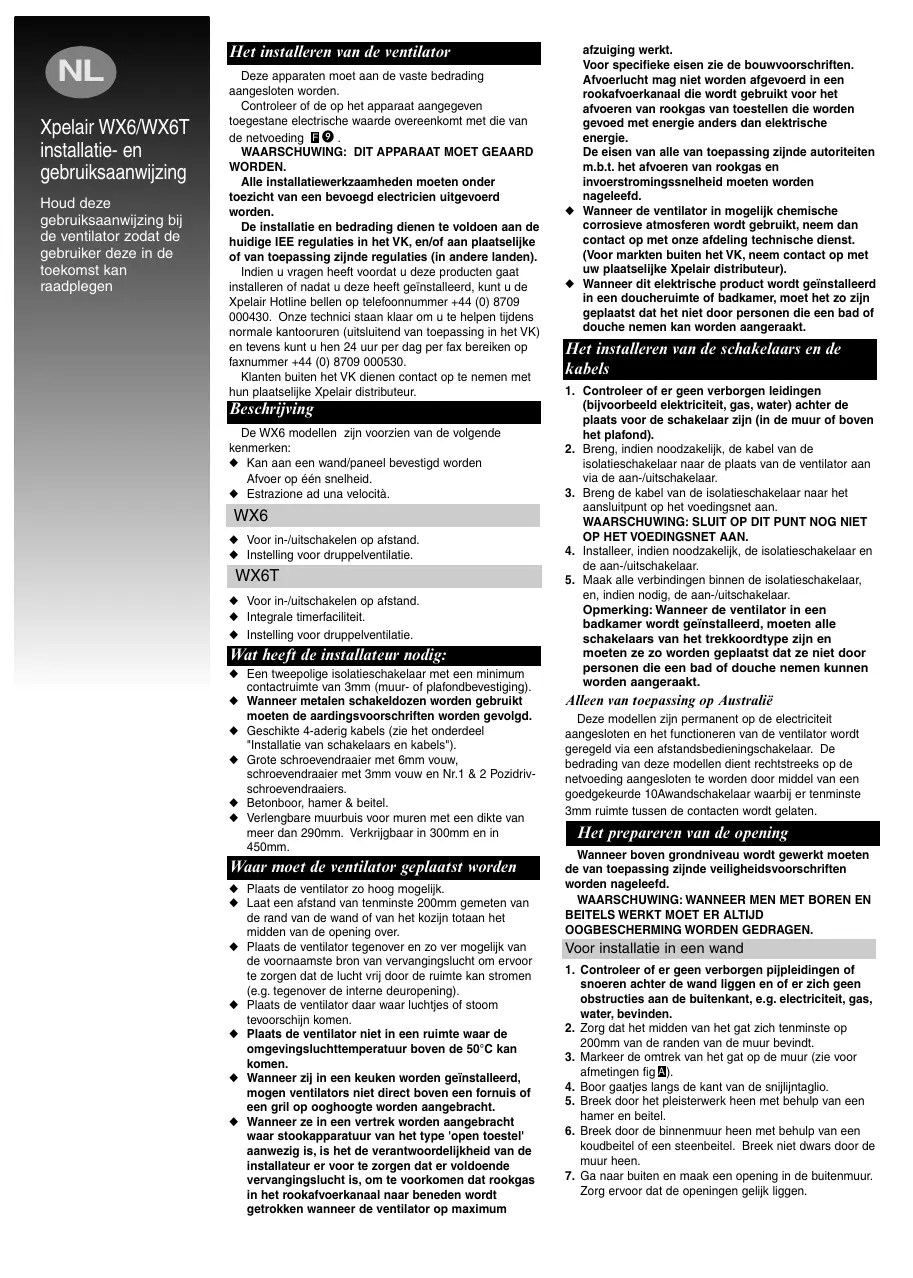

Xpelair WX6/WX6T installatie- en gebruiksaanwijzing

Houd deze
gebruksaanwijzing bij
de ventilator zodat de
gebruiker deze in de
toekomst kan
raadplegen

Het installeren van de ventilator

Deze apparaten要去 aan de vaste bedrading aangelsloten worden.

Controleer of de op het aparraat aangegeven toegtestane electrische waarde overeekenkomt met die van de netvoeding 日

Alle installmentewerkzamheden要去en onder toezicht van een bevoegt Electricien uitgevoerd worden.

De installatione en bedrading dienen te voldoen aan de huidige IEE regulaties in het VK, en/of aan plaatselijke of van toepassing zichde regulaties (in andere landen).

Indien u vragen heeft voordat u deze producten gaat installereren of nadat u deze hebte geinstalleerd, kutn u de Xpelair Hotline belieren op telefonnummer [phone]. Onze technici staan klaar om u te helpen tijdens normale kantooruuren (uitsluitend van toepassing in het VK) en tevens kutn u hen 24 uer per dag per fax bereiken op faxnummer [phone].

Klanten bieten het VK dienen contact op te nemen met hun plaatselijke Xpelair distributeur.

Beschrijving

De WX6 modellen zijn voorzien van de volgende kenmerken:

Kan een wen wand/paneel bevestig worden Afvoer op een snelheid.
Estrazione ad una velocità.

WX6

Voor in-/uitschakelen op afstand.
Instelling voor druppelventilate.

WX6T

Voor in-/uitschakelen op afstand.
Integrale timerfacilitit.
Instelling voor druppelventilate.

Wat heeft de installer nodig:

Een twepoigale isolatieschakelaar met een minimum contactruimte van 3mm (muur- of plafondbevestigjing).
Wanneer metalen schakeldozen worden gebrukt要去 den aardingsvoorschriften worden geolgld.
Geschkite 4-aderig kabels (zie het ondereel "Installatie van schakelaens kebrels").
Grote schroevendraier met 6mm vouw, schroevendraier met 3mm vouw en Nr.1 & 2 Pozidriv-schroevendraiers.
Betonboor, hamer & beitel.
Verlangbare muurbuis voor muren met een dikte vaneer dan 290mm. Verkrijgbaar in 300mm en in450mm.

Waar moet de ventilator geplaatst worden

Plaats de ventilator zo hoog mogelijk.
Laat een afstand van tenministe 200mm gemeten van de rand van de wand of van het koijn totaan het midden van de opening over.
Plaat de ventilator gegenover en zo ver möglichk van de vooraamste bron van verrangingslucht om ervoor te zorgen dat de lucht vrij door die ruimte kan stromen (e.g.ceeded over interne deuropening).
Plaats de ventilator waar waart luchtjes of stoom tevoorschijn komen.
Plaats de ventilator Niet in een ruimte waar de omgevingsluchttemperatuur boven de 50^ kan komen.
Wanneer zich in een keuken worden geinstalleerd, mogen ventilators nicht direct boven een fornuis of een grill op ooghoogte worden aangebracht.
Wanneer ze in een vertrek worden aangebrachte waar stookapparatuur van het type 'open toestel' aanwezig is, ist het de verantwoordelijkheid van de installmenteur er voor te zorgen dat er voldoende verwangingslucht is, om te voorkommen dat rookgas in het rookafvoerkanaal aan beneden worden getrokken wannere de ventilator op maximum

afzuiigeringwerkt.

Voor speficke eigen zie de bouwvoorschriften. Afvoerlucht mag nicht worden afgevoerd in een rookafoverkanaal die worden gebruikt voor het afvoeren van rookgas van toestellen die worden gevoed met energia anders dan elektrische energie.

De eisen van alle van toepassing zichnde autoriteiten m.b.t. het afvoeren van rookgas en invoerstromingsnelheid moeten worden nageleefd.

Wanneer de ventilator in mogelijk chemische corrosieve atmosferen worden gebruikt, neem dan contact op met once afdeling technische dienst. (Voor markten buiten het VK, neem contact op met uw plaatselijke Xpelair distributeur).
Wanner dit elektrische product wird geinstalleerd in een doucherilme of badkamer, moet het zo zich geplaatst dat het Niet door personen die een bad of douche nemen kan worden aangeraakt.

Het installeren van de schakelaars en de kabels

1. Controller er geen verborgen leidingen (bijoorbeeld elektriciteit, gas, water) achefter de plaatsvoor de schakelaar zijn (in de muur of boven het plafond).
2. Breng, indien noodzakeljik, de kabel van de isolatieschakelaar aan de plaats van de ventilator aan via de aan-/uitschakelaar.
3. Breng de kabel van de isolatieschakelaar hier het aansluitpunt op het voedingsnet aan. WAARSCHUWING: SLUIT OP DIT PUNT NOG NIET OP HET VOEDINGSNET AAN.
4. Installeer, indien noodzakelijk, de isolatieschakelaar en de aan-/uitschakelaar.
5. Maak alle verbindungen binnen de isolatieschakelaar, en, indien nodig, de aan-uitschakelaar.

Opmerking: Wanner de ventilator in een badkamer worden geinstalleerd,要去en alle schakelaars van het trekoordtype zijn en要去en ze zo worden geplaatst dat ze Niet door personen die een bad of douche nemen können worden aangeraakt.

Alleen van toepassing op Australie

Deze modellen zijn permanent op delectriciteit aangesloten en het functioneren van de ventilator worden geregeld via een afstandsbedieningschakelaar. De bedrading van deze modellen dientrechtstreeks op de netvoedung aangesloten te worden door middel van een goedgekeurde 10Awardschakelaar waar bij er tenminste 3mm ruimte tussen de contacten worden gelaten.

Het preparesen van de opening

Wannear boven grond niveau worden gewerkt要去en de van toepassing+zijnde veilgheidsvoerschriften worden nageleefd.

WAARSCHUWING: WANNEER MEN MET BOREN EN BEITELS WERKT MOET ER ALTIJD OOGBESCHERMING WORDEN GEDRAGEN.

Voor installmentie in een wand

1. Controleer of er geen verborgen pijpleidingen of snoeren achefter de wand liggen en of er zich geen obstructies aan de buitenkant, e.g. electriciteit, gas, water, bevinden.
2. Zorg dat het midden van het gat zich tenminste op 200mm van de randen van de muur bevindt.
3. Markeer de omtrek van het gat op de muur (zie voor afmetingen fig A).
4. Boor gaatjes langs de kant van de snijljntaglio.
5. Breek door het pleisterwerk heen met behulp van een hamer en.beitel.
6. Breek door de binnenmuur—heen met behulp van een koudbeitel of een steenbeitel. Breek Niet dwars door de muur—heen.
7. Ga waar buiten en maak een opening in de buitenmuur.
   Zorg ervoor dat de openings gelijk liggen.

Het verwijderen van het binnenste rooster en de ventilator van de montagekast

1. Verwijder het binnenste rooster door de twee schroeven (B) die het binnenste rooster aan de montagekast bevestigien, los te draalen.
2. Verwijder de twie schoveen (F) die de ventilator aan de montagekast bevestigten.

Het monteren van de montagekast van de ventilator en van het buitenste rooster

Indien u boven groundniveau werk, moet u de toepasselijke voorzorgsmaatregelen inacht nemen.

1. Duw de twee schroefdeksels met bezelfde kleur in de bevestigingsgaten op het buitenste rooster. De bevestigingsgaten op het buitenste rooster worden nicht gebruikt.
2. Bevestig de twee laderstrips aan het buitenste rooster door deze over de haakjes heb je teplaatsen en ze op de plaats vast te klippen 83.
3. Houd het buintene rooster gegen de buienkant van de wand zodat de laderstrips in de opening steken.
4. Plaats de montagekast van de ventilator gegen de binnenmuur en plaats de ladderstrips in de hiervoor bestemde bevestigungsputen.
5. Trek de ladderstrips door de openingsen,plaats de muurkast in de wand en draai de schroeven op de plaats vast. Draai de schroeven Niet te vast aan. Snij de ladderstrips op maat. (Bren indien nodig een afdichtingsmiddel aan op de flienen van de montagekast van de ventilator en op het buitenste rooster. Dit geeft een extra stevige sluiting en zorgt er tevens voor dat eventuere ongelijkheden op andereppervlakken gegelijk gemaakt worden).
6. Monteer de muurbuis door de vier delen in elkaar te steken ②.
   7 Duw de muurbuis door de opening in de montagekast van de ventilator en plaats deze op het buitenste rooster.
7. De muurbuis moet gelijk liggen met de binnenste kant van de montagekast. Markee de buis, snij het teveel eraf en installeer.Deze opnieuw.Wanner gemonteerd, moet de muurkast enigszins waar benedenaar het buitenste rooster gericht zich.
8. Plaats de ventilatorkoffer in de montagekast en zeit deze met behulp van de bevestigingsschroeven stevig vast Draai de schrooven Niet te vast aan.

Leg de bedrading van de electrische verbindingen aan

1. Sluit de bedding van de schakelaar aan op de contactklem van de ventilator zoals afgebeeld in diagram 2oor VX6 of 3oor WX6T.
   2a. Als aande brading van de ventilator vanaf de bovenkant worden aangelegd, moet u kap van de ventilatorcontactklem verwijdenen en de kabel door de bovenste ledingintree leiden. Zorg ervoor dat de buitenste kabelmantel in het labyrint worden vastgehouden.
   2b. Als de bedrading van de ventilator vanaf de城县kant wordt aangelegd, moet u de kap van de ventilatorcontactklem en het uitduplaatje aan de城县kant verwijdenen en de kabel door deze opening leiden 31.
2. Zet de kap van de ventilatorcontactklem terug op de plaats en zet davon vast.
3. Bevestig het binnenste rooster met behulp van bevestigingschroeven opnieuw aan de montagekast van de ventilator (F 10). Draai de schroeven Niet te vast aan.
4. Duw de twee schroefdeksels met bezelfde kleur in de bevestigingsgaten op het binnenste rooster. Wanner u de deksels wilt verwijderen, moet u een schroevendraier met een vouw van 3mm in de gleuf steken en het deksel erfak halen.
5. Schakel de electriciteituit en verwijder de zekeringen.
6. Verbind de kabel van de isolatieschakelaar aan de

bedrading van het net.

1. Plaats de zekeringentering en schakel de electriciteit in.
   Bij onveranderlijke schakelingen mag er ultsluitend een zekerig van maximal 5A gebruikt worden.

Het bedienen van de ventilator

Deze ventilatoren haben slechts eén snugheid en zijn nicht-omkeerbaar (alleen afzuing).
De tochtluiken haben een tijdvertraging tot 1 minuut bij opening en tot 3这段时间 bij sluiting. De tijdvertraging die worden geactiveerd door de schakelaar in werkung te stellen, verzekert een rustige werkung.

Uistuiend van toepassing op Australie: WAARSCHUWING: Houd kinderen uit de buurt van de ventilator. Jonge kinderen en zwakke personen moeten onder toezicht staan.

WX6

De ventilator wird in werkung gesteld door een schakelaar op afstand.

WX6T

De ventilator wird in werkung gesteld door een schakelaar op afstand.
Een integrale timer zorgt voor een afstelbare overlooperiode nadat de ventilator is uitgeschakket.

Aftelling van de overloop van de timer

Schakel, voordat u de timer gaat afstellen, deelectriciteit uit.
De overloop van de timer is op de fabriek ingesteld op ongeveer 20 minutes. Deijd kan worden afgesteldCUSen ongeveer 2 en 20 minutes.

Het instellen van de timer

1. Verwijder het binnente rooster (zee het ondereel "Het binnente rooster van de montagekast verwinderen").
2. Draai de regelaar die met "T" aengeduid is gegen de wijzers van de klok in om de overloop van de timer te verlagen!.
3. Draai de regelaar met de wijzers van de klok mee in om de overloop van de timer te verhogen.
4. Breng het binnenste rooster weean en schakel de elecriciteit in.

"Druppel"-ventilatie

"Druppel"-ventilatie staat glikel aan ventilatie doord middel van een ganstenste of iets dergelijks.

1. Verwijder het binnenste rooster en tochtluik door deze los te klippen (Zie het onderdeel "De ventilator in de opening monteren").

Het möglichk make van "druppel"-ventilatie:

1. Houd de tochtluiken volledig open.
2. Druk stevig op de druppelventilatieklem tot hij op z'n plaats klikt en open daarna de tochtluiken. (Zie fig. G).

Volledig sluiten van de tochtluiken en het stoppen van/toct

1. Trek de klem van de druppelventilatie maar u toe tot hij op z'n plaats klikt.
2. Breng de tochterluiken/ het rooster werk aan en zorg waar bij voor dat de actuatorhend zich in de "volledig neerwaartse" stand bevindt.

HET ONDERHOUD VAN UW VENTILATOR

EN EK ENDEKE ELECTRICI MOET ALLE REINIGSWSERKZAAMHEEDEN UITVOEREN.

1. Voordat u de ventilator gaat reinigen, moet u deelectriciteit uitschaken. Wacht verzolgens ongeveer 3 minutes totdat de rotorbladen Niet更是ronddraien en de tochtluiken gesloten zijn.
2. Verwijder het bijnnen rooster door de twe schroefdeksels en de schroeven, die het bijnnenrooster aan de montagekast bewestigens, loe te draaien 10. Voor het verwijderen van de tochliuken leegt u het bijnnen rooster met de goede kant maar boven et trekt u de tochliukassemblage omhoog J1 en J2
3. Voor het verwijderen van de waaier dient de middelste

schroef losgemaakt te worden, waarna deze tezamen met de sluitring verwijderd wordt. Leg de schroef en sluitring opzij R18.

1. De tochtliuken/roostens en waaier dienen in warm water waaraan wat zacht reinigingsmiddel is toegevoegd, gewassen te worden. Droog ze zorgvuldig.
2. Dompel de ventilator Niet onder in water of andere vloeistoffen om andere delen van de ventilator te reinigen.
3. Droog de waaier zorgvuldig en plaats deze terug.
   Breng de schroef en sluitring aan en draai ze stevig vast.
   7 Zet het tochluik op de juiste plaats terug 3 en4
4. Plaat's het binnenste rooster terug en zeit dit vast met de twee bevestigingssschroeven. Draai de schroeven Niet te vast aan.
5. Breng de schroefdeksels opnieuw aan. OPMERKING: De ventilator zal bijven werkken als het binnenste rooster is verwijderd. Zorg er.daarom alkijd voor dat de electriciteit uitzeschakeld is voordat u met uw werkzaamheden begint.
   Gebruik nooit sterke oplosmiddelen om de ventilator te reinigen.
   Behalve het reinigen is geen anderer onderhoud nodig.

Onderdelen fig. D

1 Het binnenste rooster.
2 Ventilatorassemblage.
3 Het buitenste rooster
4 Montagekast
5 Muurbuis
6 Druppelventilatorklem
7 Tochtluik.
6 Kap van ventilatorcontactklem
9 Gegevensplaatje.
10 Schroeven (M4 x 10mm)
1 Schroeven (M4 x 20mm lang)
12 Ladderstrips
Waaierschroef
