Produkttyp	Wandventilator (Abluft)
Marke	APPLIED ENERGY
Modell	WX6T
Stromversorgung	220-240 V ~ 50 Hz, 5 A max
Leistungsaufnahme	Ca. 20 W
Laufraddurchmesser	150 mm (geschätzt)
Drehzahlstufen	1 Stufe (nur Abluft)
Steuerung	Fernschalter
Zeitschalter	Einstellbar von 2 bis 20 Minuten
Lüftungsmodus	Direktabluff oder mit Rückluftsperre
Installationstyp	Wandmontage, mit Durchgangsrohr
Materialien	Kunststoff (Gitter, Gehäuse)
Gewicht	Ca. 1,5 kg
Abmessungen des Montagelochs	Mindestens 200 mm von der Wandkante
Wartung	Reinigung von Gitter und Laufrad mit lauwarmem Seifenwasser
Sicherheit	Erdung erforderlich, zweipoliger Trennschalter 3 mm
Reparierbarkeit	Nur durch qualifizierten Elektriker
Ersatzteile verfügbar	Innen-/Außengitter, Laufrad, Rückluftsperre, Rohr, usw.
Verwendung	Küche, Bad (außerhalb der Reichweite von Badewanne/Dusche)

Häufig gestellte Fragen - WX6T APPLIED ENERGY

Wie installiere ich den Ventilator WX6T?

Die Installation muss von einem qualifizierten Elektriker durchgeführt werden. Überprüfen Sie, ob sich keine Kabel oder Rohre in der Wand befinden. Bohren Sie ein Loch mit mindestens 200 mm Abstand von der Wandkante. Befestigen Sie das Außengitter mit gelochten Bändern, dann das Befestigungsgehäuse. Schließen Sie die Verkabelung gemäß Schaltplan (WX6T mit Zeitschalter) an und stellen Sie die Erdung sicher. Setzen Sie das Innengitter wieder ein.

Wie stelle ich den Zeitschalter des Abluftventilators ein?

Schalten Sie die Netzversorgung aus. Entfernen Sie das Innengitter. Drehen Sie den mit T gekennzeichneten Einstellknopf: gegen den Uhrzeigersinn, um die Verzögerung zu verringern (bis zu 2 Min.), im Uhrzeigersinn, um sie zu erhöhen (bis zu 20 Min.). Setzen Sie das Gitter wieder ein und schalten Sie den Strom wieder ein.

Wie reinige ich den Ventilator?

Trennen Sie das Gerät vollständig vom Netz und warten Sie 3 Minuten, bis das Laufrad zum Stillstand kommt. Entfernen Sie das Innengitter und die Rückluftsperre. Reinigen Sie Gitter und Laufrad mit lauwarmem Seifenwasser, trocknen Sie sie sorgfältig ab. Tauchen Sie den Motor niemals ins Wasser. Bauen Sie alles wieder zusammen.

Wie wechselt man in den Direktablufmodus?

Entfernen Sie Gitter/Rückluftsperre. Halten Sie die Lamellen der Rückluftsperre in vollständig geöffneter Position. Drücken Sie fest auf die Direktlüftungssperre, bis sie einrastet. Zum Schließen ziehen Sie die Klappe zu sich hin. Setzen Sie das Gitter wieder ein und stellen Sie sicher, dass der Hebel nach unten zeigt.

Welche Sicherheitsvorkehrungen sind zu beachten?

Das Gerät muss geerdet sein. Verwenden Sie einen zweipoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm. Die Installation muss den IEE-Bestimmungen entsprechen. Stellen Sie den Abluftventilator nicht über einem Herd oder Grill auf. In einem Bad installieren Sie ihn außerhalb der Reichweite von Badewanne oder Dusche.

Warum startet der Ventilator nicht?

Überprüfen Sie zuerst, ob die Netzversorgung eingeschaltet ist und die Sicherung nicht durchgebrannt ist (max. 5 A). Stellen Sie sicher, dass der Fernschalter korrekt verdrahtet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Elektriker.

Der Ventilator macht Geräusche, was tun?

Ein ungewöhnliches Geräusch kann von einem lockeren Laufrad oder einer falsch positionierten Klappe kommen. Trennen Sie das Gerät vom Netz, entfernen Sie das Gitter und überprüfen Sie, ob die mittlere Schraube des Laufrads fest angezogen ist. Reinigen Sie Laufrad und Klappe. Wenn das Geräusch anhält, wenden Sie sich an einen Fachmann.

Wie lange hält der Zeitschalter?

Der Zeitschalter ist werkseitig auf etwa 20 Minuten eingestellt und kann zwischen 2 und 20 Minuten eingestellt werden. Er ist für einen zuverlässigen Betrieb über viele Jahre ausgelegt, aber sein Verschleiß hängt von der Nutzung ab.

Kann ich den Ventilator in einer Küche installieren?

Ja, aber stellen Sie ihn nicht direkt über einem Kochfeld oder Grill in Augenhöhe auf. Sorgen Sie für ausreichenden Luftaustausch, wenn der Raum ein Brennstoffheizgerät enthält. Beachten Sie die örtlichen Vorschriften.

Wie ersetze ich ein defektes Teil?

Ersatzteile (Gitter, Laufrad, Klappe, Rohr) sind beim Xpelair-Händler erhältlich. Trennen Sie das Gerät für den Austausch vom Netz. Führen Sie die Montage in umgekehrter Reihenfolge durch. Im Zweifelsfall wenden Sie sich an einen qualifizierten Elektriker.

BEDIENUNGSANLEITUNG WX6T APPLIED ENERGY

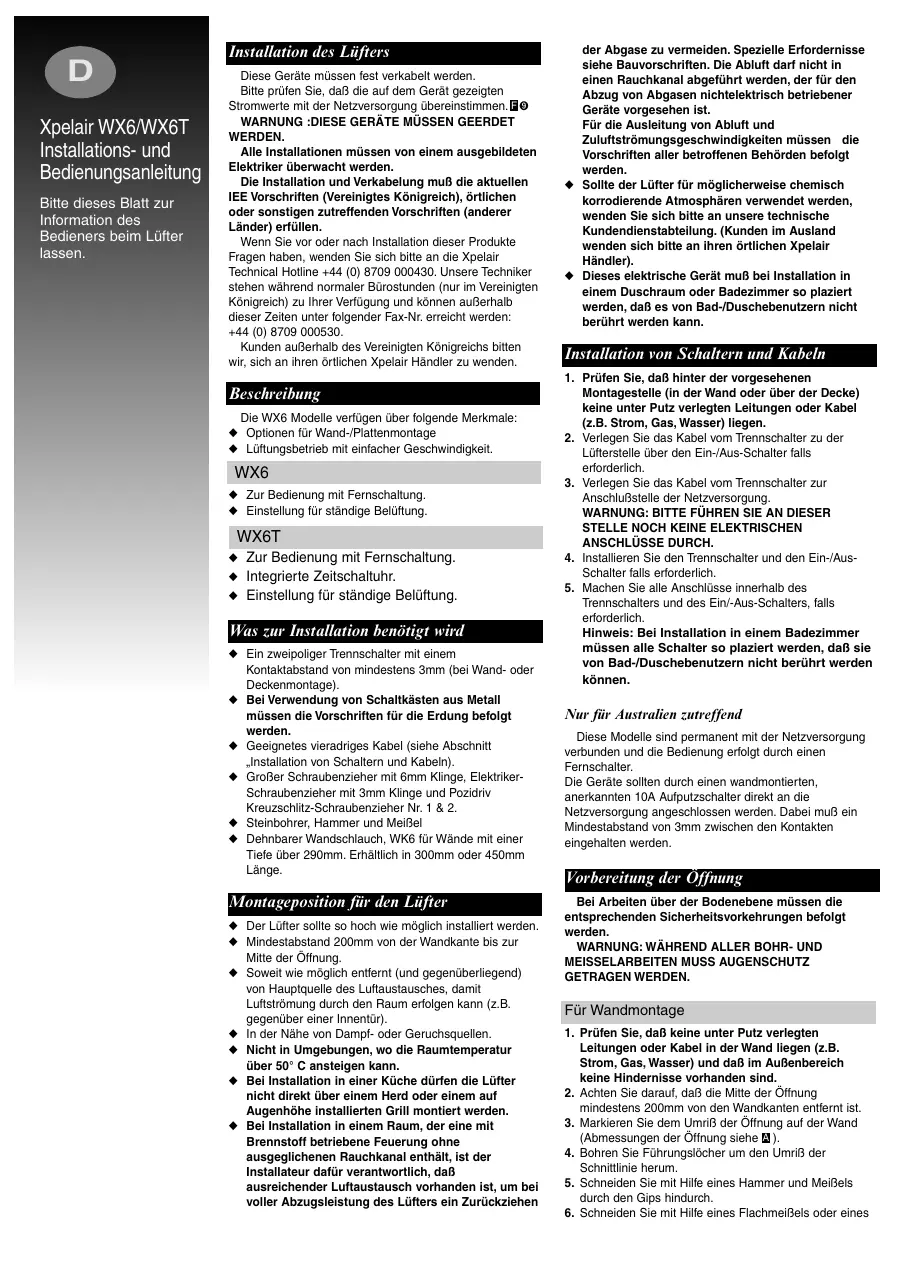

Xpelair WX6/WX6T Installations- und Bedienungsanleitung

Bitte desses Blatt zur Information des Bedieners beim Lüfter lessen.

Installation des Lüfters

These Geräte müssen fest verkabelt werden.
Bitte prüfen Sie, daß die auf dem Gerät gezeigten Stromwerte mit der Netzversorgung übereinstimmen.

WARNING :DIESGERATE MUSSEN GEERDET WERDEN.

Alle Installationen müssen von einem ausgebildeten Elektriker überwacht werden.

Die Installation und Verkabelung muß die aktuellen IEE Vorschriften (Vereinigtes Königreich), ortlichen oder sonstigen zutreffenden Vorschriften (anderer Länder) erfüllen.

Wenn Sie vor oder nach Installation dieser Produkte Fragen haben, wenden Sie sich比亚e an die Xpelair Technical Hotline [phone]. Unsere Techniker stehen während normaler Burostunden (nur im Vereinigten Königreich) zu ihrer Verflugung und konnen außerhalb dieser Zeiten unter folgender Fax-Nr. erreicht werden: [phone].

Kunden außerhalb des Vereinigten Königreichs bittewir, sich an ihren öffentlich Xpelair Handl der zu wenden.

Beschreibung

Die WX6 Modèle verfugen über folgende Merkmale:

Optionen fur Wand-/Plattenmontage
Luftrungsbetrieb mit einfacher Geschwindigkeit.

WX6

Zur Bedienung mit Fernschaltung.
Einstellung fur ständige Belüfung.

WX6T

Zur Bedienung mit Fernschaltung.
Integrierte Zeitschaltuhr.
Einstellung fur ständige Belüftung.

Was zur Installation besteht wird

Ein zweipoliger Trennschalter mit einem Kontaktabstand von mindestens 3mm (bei Wand- oder Deckemontage).
Bei Verwendung von Schaltkästen aus Metall müssen die Vorschriften für die Erdung befolgt werden.
G Geignetes vieradriges Kabel (siehe Abschnitt, Installation von Schaltern und Kabel).
GroBé Schraubenzieher mit 6mm Klinge, Elektriker-Schraubenzieher mit 3mm Klinge und Pozidriv Kreuzschlitz-Schraubenzieher Nr. 1 & 2.
Steinbohrer, Hammer und MeiBel
Dehnbarer Wandschlauch, WK6 für Wände mit einer Tiefe über 290mm. Erhaltlich in 300mm oder 450mm Länge.

Montageposition fur den Lüfter

Der Lüfter sollte so hoch wie möglich installiert werden.
Mindestabstand 200mm von der Wandkante bis zur Mitte der Öffnung.
Soweit wie möglich entfern (und gegenüberliegend) von Hauptquelle des Luftstausches, damit Luftströmung durch den Raum erfolgen kann (z.B. gegenüber einer Innentur).
In der Nähe von Dampf- oder Geruchsquellen.
Nicht in Umgebungen, wo die Raumtemperatur über 50^ ansteigten kann.
Bei Installation in einer Kuche)duren die Lufter nicht direkt über einem Herd oder einem auf Augenhöhe installierten Grill montiert werden.
Bei Installation in einem Raum, der eine mit Brennstoff betriebene Feuerung ohne ausgegliechenen Rauchkanal enthalt, ist der Installateur davon verantwortlich, daß ausreichender Luftstaustausch vorhanden ist, um bei voller Abzugslistung des Lufters ein Zurückziehen

der Abgase zu vermeiden. Spezielle Erfordernisse siehbauvorschriften.Die Ablut darnt nicht in einen Rauchkanal abgefuhrt werden, der fur den Abzug von Abgasen nichtelektrisch betriebener Geräte vorgesehen ist. Für die Ausleitung von Ablut und Zuluftströmungsgeschwindigkeiten müssen die Vorschriften aller betroffenen Behörden befolgt werden.

Sollte der Lüfter für möglicherweise chemisch korroderende Atmosphären verwendet werden, wenden Sie sich比亚 an unsere technische Kundendienstabteilung. (Kunden im Ausland wenden sich比亚 an ihren ortlichen Xpelair Handler).
Dieses elektrische Gerat muß bei Installation in einem Duschraum oder der Badezimmer so plaziert werden, daß es von Bad-/Duschebenutzern nicht berührt werden kann.

Installation von Schaltern und Kabeln

1. Prufen Sie, daß hinter der vorgesehenen Montagestelle (in der Wand oder über der Decke) keine unter Putz verlegten Leitungen oder Kabel (z.B. Strom, Gas, Wasser) liegen.
2. Verlegen Sie das Kabel vom Tretnschalter zu der Lüfterstelle über den Ein-/Aus-Schalter falls erforderlich.
3. Verlegen Sie das Kabel vom Trennschalter zur Anschlußstelle der Netzversorgung. WARNING: BITTE FÜRHREN SIE AN DIESER STEILLE NOCH KEINE ELEKTRISCHEN ANSCHLUSSE DURCH.
4. Installieren Sie den Trennschalter und den Ein-/Aus-Schalter falls erfolderlich.
5. Machen Sie alle Anschlüsse innerhalb des Trennschalters und des Ein-/Aus-Schalters, falls erforderlich.

Hinweis: Bei Installation in einem Badezimmer mussen alle Schalter so plaziert werden, daß sie von Bad-/Duschebenutzern nicht berührt werden konnen.

Nur für Australien zutreffend

These Modelle sind permanent mit der Netzversorgung verbunden und die Bedienung erfolgt durch einen Fernschalter.

Die Geräte sollen den durch einen wandmontierten, anerkannten 10A Aufputzschalter direkt an die Netzversorgung angeschlossen werden. Dabei muß ein Mindestabstand von 3mm zwischen den Kontakten eingehalten werden.

Vorbereitung der Öffnung

Be Arbeiten über der Bodenebene müssen die entsprechenden Sicherheitsvorkehrungen befolggt werden.

WORNAcH: WAHREND ALLER BOHR- UND MEISSELARBEITEN MULLS AUGenschUTZ GETRAGEN WERDEN.

Für Wandmontage

1. Prüfen Sie, daß keine unter Putz verlegten Leitungen oder Kabel in der Wand liegen (z.B. Strom, Gas, Wasser) und daß im Außenbereich keine Hindernisse vorhanden sind.
2. Achten Sie darauf, daß die Mitte der Öffnung mindestens 200mm von den Wandkanten ent Firmt ist.
3. Markieren Sie dem UmriB der Öffnung auf der Wand (Abmessungen der Öffnung siehe A).
4. Bohren Sie Führungslocher um den Umrär der Schnittlinie herum.
5. Schneiden Sie mit Hilde eines Hammer und MeiBels durch den Gips hindhurd.
6. Schneiden Sie mit Hilfe eines Flachmeiels oder eines

Backsteinkeils durch die Innwand sindhurdur.
Schneiden Sie jedoch nicht ganz durch.
7. Gehen Sie ins Freie und schneiden Sie eine Öffnung in die Außenwand. Achten Sie auf weitere Ausrichtung der Öffungen.

Trennen des inneren Liftingsgitters und Lufters vom Installationsgeschäuse

1. Entfernen Sie den inneren Luftungsgitterbausatz durch Entfernen der beiden Schrauben, die den inneren Luftungsgitterbausatz am Installationsbehause festhalten.
2. Entfern den Sie die beiden Schrauben _ die die Luftermontage an Installationsgehaue festhalten.

Montage des Installationsgehauses und außeren Lüftungsgitters

Bei Arbeitsen über der Bodenebene müssen die entsprechenden Sicherheitsvorkehrungen befolggt werden.

1. Stecken Sie zwei farblich passende Schraubenabdeckungen in die Schraublocher im außeren Luftrungsgitter ein, diese Schraublocher werden auf dem außeren Luftrungsgitter nicht verwendet.
2. Befestigen Sie die beiden Sprossenstreifen am äußerten Luftungsfitter, indem Sie diese über die Hakenteile plazieren und einrasten setzen.
3. Halten Sie das äußere Luftrungsitter an die Außenseite der Wand und achen sie darauf, daß die Sprossenstreifen nach außen ragen.
4. Halten Sie die Lüfermontage an die Innenseite der Wand und positionieren Sie die Sprossenstreifen an ihren Befestigungstehen.
5. Ziehen Sie die Sprossenstreifen durch, bringen Sie das Wandgehäuse in Position in der Wand und schrauben Sie die Gewindeschrauben ein. Schrauben nicht zu fest anziehen. Schneiden Sie überschüsse Sprossenstreifenlänge ab. (Falls erforderlich dichten Sie die Flansche des Installationsgeháuses und des äußeren Luftrungsglitters mit Mastixharz ab. Dadurch wird eine zusätzliche Abdichtung geschaffen und werdenUnebenheiten auf beiden Oberflächen ausgeglichen.)
6. Bauen Sie den Wandschlauch zusammen, indem Sie die vier Abschnitts zusammen stecken.
   7 Stecken Sie den Wandschauch durch die Öffnung im Lüfterinstallationsgehause und positionieren Sieihn auf dem äußerten Lüftungsgitter.
7. Der Hohlwandschlauch muß abschiedeBent mit der inneren Oberfläche des Lüfterinstallationsgehäuses abgeschritten werden. Markieren und überschüssigen Schlauchrest abschieben und erneut montieren. Nach Installation muß das Gehäuse leicht nach unter zum äußerten Luftungsgittern hinaßfern.
8. Die Lüftungskanalmontage in das Installungsgehäuse positionieren und mit den Befestigungsschrauben befestigten. Schrauben nicht zu fest anziehen.

Verkabelung der elektrischen Anschlüsse

1. Verbinden Sie das Schalterkabel mit den gezeigten Anschlußpunkten: Abb. für WX6 oder Abb. für WX6T.
2. Bei Verkabelung von oben enternen Sie die Anschlußpunkttabdeckung des Lufters und führen Sie das Kabel durch den oberen Kabeleingang. Achten sie daraufauf, daß der außerene Kabelmantel im Labyrinth verbleibt 51.
   2a.Bei Verkabelung von der Rückseite entfernen Sie die Anschlußpunkttabdeckung des Lufters und die Ausbrechstelle für den Eingang auf der Rückseite und führen Sie das Kabel durch die Ausbrechstelle.
3. Anschlußpunktabdeckung wieder abrangen und sichern.
4. Befestigen Sie die innere Luftungsgittermontage mit

zwei Befestigungsschauben ① wieder am Installationsgehäuse. Schrauben nicht zu fest anziehen.

1. Stecken Sie zwei Farblich passende Schraubenabdeckungen in die Schraublöcher im inneren Luftungsglitter ein. Bei Entfern der Abdeckungen einen 3mm Elektriker-schraubenzieher in den Schlitz einstecken und die Abdeckung hersahebein.
2. Schalten Sie die Netzstromversorgung aus und neihen Sie die Sicherungen hersa.
3. Verbinden Sie das Kabel vom Tretnschalter mit der Leitung der Stromversorgung.
4. Bringen Sie die Sicherungen wieder an und schalten Sie den Netzstrom wieder ein.
   Bei festen Stromkreisen darf die Schutzsicherung fur die Geräte 5A nicht übersteigen.

Verwendung Ihres Lüften

These Lüfter verfügen über einfache Geschwindigkeit und sind nicht umkehrbar (d.h. nur für Abzug geeignet).
Die Klappen haben eine Zeitverzogerung von bis zu einer Minute beim Offnen und bis zu 3 Minuten beim Schlieben. These Verzogerung wird durch die Schalterbetätigung ausgelost und sorgt fur leisen. Nur für Australien:

WARNING: Kinder dürfen nicht mit dem Gerät offen. Kleinkinder und gebrechliche Personen beaufsichtigen.

WX6

Der Lüfter wird durch einen Fernschalter bedient.

WX6T

Der Lüfter wird durch einen Fernschalter bedient.
Die integrierte Zeitschaltuhr sorgt für eine regulierbare Nachlaufzeit nach Ausschalten des Lufters.

Einstellung der Nachlaufzeitschaltuhr

Bevor Sie irrendwliche Änderungen durchführen, trennen Sie den Lufteritte bereits vom Netzstrom.
Die Nachlaufzeitschaltuhr ist auf circa 20 Minuten eingestellt. Diese Zeit kann zwischen circa 2 und 20 Minuten reguliert werden

Einstellen der Zeitschaltuhr

1. Entfernen Sie die innere Luftungsittermontage (Siehe „Trennen des inneren Luftungsgitters und Lufters vom Installationsgehause").
2. Drehen Sie die Reguliereinrichtung mit der Markierung „T" im Gegenhrügeigersinn, um die Nachlaufzeit zu verkürzen. II
3. Drehen Sie die Regulierinrichtung im Uhrgeigersinn, um die Nachlaufzeit zu verlangern.
4. Bringen Sie die innere Luftungsglittermontage wieder an und schalten Sie den Strom weiter ein.

Ständige Belüfung.

Die ständige Belüftungseinstellung entspricht etwa der durch einen Lochziegel oder einer ähnlichen Einrichtung erreichenen Belüfung.

1. Enternen Sie die Rückzugklappe/Luftungsgittermontage (Siehe Abschnitt „Montage des Lufters in der Öffnung").

Einstellung der ständigen Belüfung

1. HALTEN SIE DIES LAMELLEN DER KLAPPE VOLLIG GEÖFFNET.

2. Rücken Sie den Auslöser für ständige Belüfung fest nach unter, bis dieser einrastet und dazu Sie die Lamellen los. (Siehe Abb. G).

3. Ziehen Sie den Auslöser für ständige Belüftung in ihre Richtung, bis dieser einrastet.

4. Bringen Sie die Rückzugklappe-/Lüftungsgittermontage wieder an und acht den Sie aufa, daß der Betätigungselementhebel vollig nach oben zeit.

Wartung

Hinweis:AlleReingungsaarbeite MunssenvonemeanusgebildetenElektrikur durchgefuhrtwerden.

1. Bevor Sie irgendwelche Reinigungserarbeitendurchfuren, trennen Sie den Lufteritte vollig vom Netzstrom.Warten Sie 3 Minuten,bis das Lufterrad zum Stillstand kommt und die Klappe sichliebt.
2. Entfernen Sie das innere Luftungsglitter, indem Sie die beiden Schraubenabdeckungen und die Schrauben, welche die innere Gittermontage am Installationsgehäuse festhalten ①. Um die Rückzugsklappe zu entfernen, mit der Frontseite nach unter legen und Klappe nach vorne ziehen. 1 und 2
3. Entfernen Sie das Lüftungsrad. Lösen Sie die zentrale Schraube undnehmenSie dieseresusammenmit der Unterlegscheibehereaus.LagenSie Schraubeund Unterlegscheibe zur Seite 218.
4. Die Rückzugslappe-/Luftragsgittermontage und das Luftragsrad wird in warmen Seifenwasser gereinigt. Grundlich trocknen.
5. Der Lüfter darf zur Reinigung anderer Lüfterteile niemals in Wasser oder andere Flüssigkeiten getaucht werden.
6. Trocknen Sie das Lüftungsrad gründlich und bauen es wieder ein.
   Die Schraube und Unterlegscheibe weiter anbringen und darauf aufeton Sitz achtien.
   7 Bringen Sie die Rückzugsklappe J3 und J4 wieder an.
7. Bringen Sie die innere Lufungsgittermontage wieder an und sichern diese mit zwei Befestigungsschrauben. Schrauben nicht zu fest anziehen.
8. Bringen Sie die Schraubenabdeckungen wieder an. HINWEIS: DER LÜFTER FUNKTIONGIERT MIT ENTFERNTEM INNEREN LÜFTUNGSGITTER UN MÜSS DAHER VOR AUSFühREN ALLER ARBEITEN VOLLIG VOM NETZSTROM GETRENT WERDEN. Zur Reinigung des Lüfters)dürfen niemals starke
   Lösungsmittel verwendet werden.
   Außer der Reinigung ist keine andere Wartung nötig.

Bestandteile

Inneres Lufungsgitter
Lüftermontage
AuBeres Lufungsgitter
Lüfterinstallationsgehause
Wandschlauch
Ausloser für ständige Belüftung
Rückzugsklappe
AnschluBpunkttabledeckung
Leistungsschild
Schauben (M4 x 10mm lang)
Schauben (M4 x 20mm lang)
Sprossenstreifen.
Lüftungsradschraube
