BEDIENUNGSANLEITUNG LV 100H APPLIED ENERGY

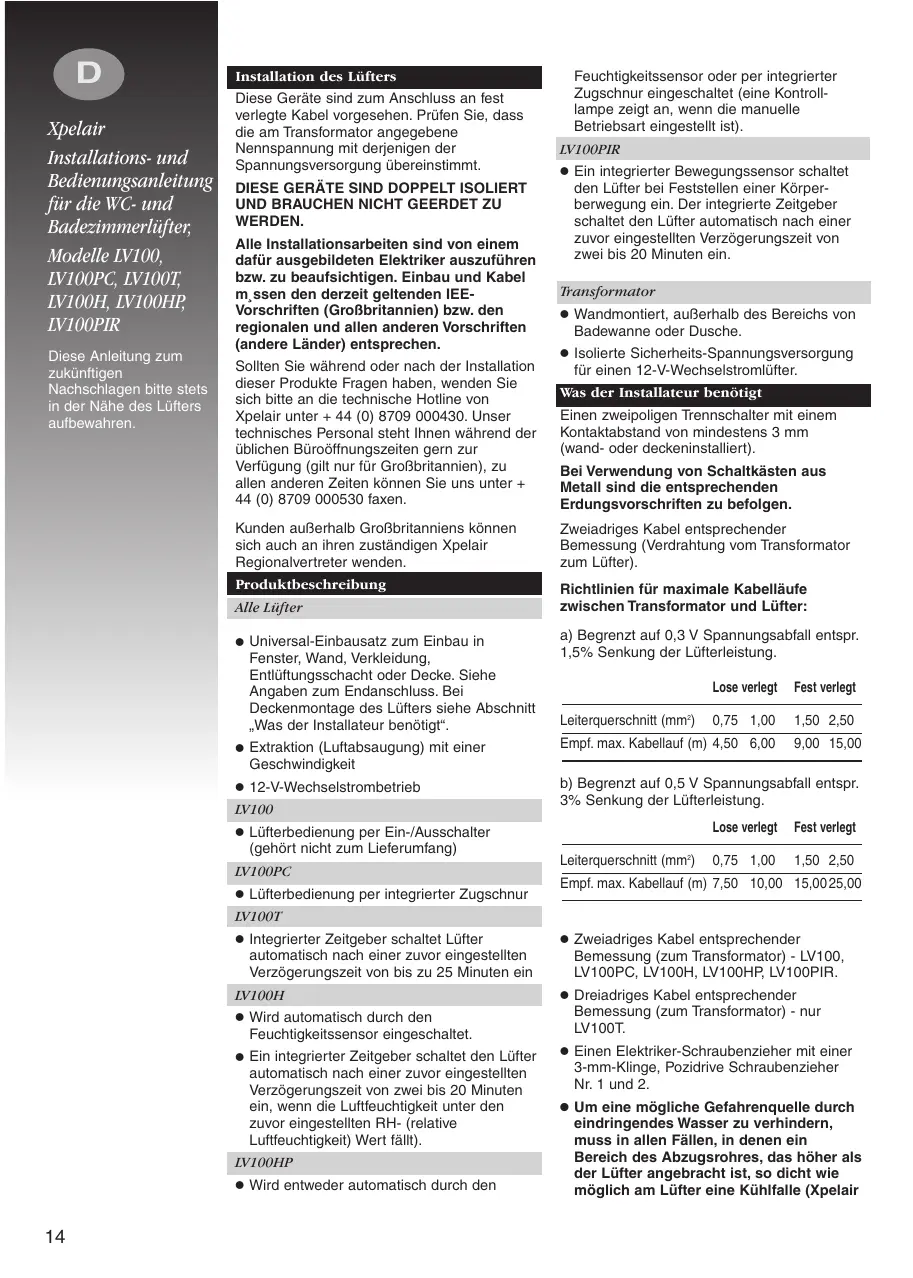

Xpelair Installations- und Bedienungsanleitung für die WC- und Badezimmerlüfter, Modelle LV100, LV100PC, LV100T, LV100H, LV100HP, LV100PIR Diese Anleitung zum zukünftigen Nachschlagen bitte stets in der Nähe des Lüfters aufbewahren. Installation des Lüfters Diese Geräte sind zum Anschluss an fest verlegte Kabel vorgesehen. Prüfen Sie, dass die am Transformator angegebene Nennspannung mit derjenigen der Spannungsversorgung übereinstimmt.

DIESE GERÄTE SIND DOPPELT ISOLIERT

UND BRAUCHEN NICHT GEERDET ZU

WERDEN. Alle Installationsarbeiten sind von einem dafür ausgebildeten Elektriker auszuführen bzw. zu beaufsichtigen. Einbau und Kabel m¸ssen den derzeit geltenden IEEVorschriften (Großbritannien) bzw. den regionalen und allen anderen Vorschriften (andere Länder) entsprechen. Sollten Sie während oder nach der Installation dieser Produkte Fragen haben, wenden Sie sich bitte an die technische Hotline von Xpelair unter + 44 (0) 8709 000430. Unser technisches Personal steht Ihnen während der üblichen Büroöffnungszeiten gern zur Verfügung (gilt nur für Großbritannien), zu allen anderen Zeiten können Sie uns unter + 44 (0) 8709 000530 faxen. Feuchtigkeitssensor oder per integrierter Zugschnur eingeschaltet (eine Kontrolllampe zeigt an, wenn die manuelle Betriebsart eingestellt ist). LV100PIR

• Ein integrierter Bewegungssensor schaltet den Lüfter bei Feststellen einer Körperberwegung ein. Der integrierte Zeitgeber schaltet den Lüfter automatisch nach einer zuvor eingestellten Verzögerungszeit von zwei bis 20 Minuten ein. Transformator

• Wandmontiert, außerhalb des Bereichs von Badewanne oder Dusche.

• Isolierte Sicherheits-Spannungsversorgung für einen 12-V-Wechselstromlüfter. Was der Installateur benötigt Einen zweipoligen Trennschalter mit einem Kontaktabstand von mindestens 3 mm (wand- oder deckeninstalliert). Bei Verwendung von Schaltkästen aus Metall sind die entsprechenden Erdungsvorschriften zu befolgen. Kunden außerhalb Großbritanniens können sich auch an ihren zuständigen Xpelair Regionalvertreter wenden. Zweiadriges Kabel entsprechender Bemessung (Verdrahtung vom Transformator zum Lüfter). Produktbeschreibung Alle Lüfter Richtlinien für maximale Kabelläufe zwischen Transformator und Lüfter:

• Universal-Einbausatz zum Einbau in a) Begrenzt auf 0,3 V Spannungsabfall entspr. 1,5% Senkung der Lüfterleistung. Fenster, Wand, Verkleidung, Entlüftungsschacht oder Decke. Siehe Angaben zum Endanschluss. Bei Deckenmontage des Lüfters siehe Abschnitt „Was der Installateur benötigt“. Leiterquerschnitt (mm )

Lose verlegt Fest verlegt 0,75 1,00 1,50 2,50

• Extraktion (Luftabsaugung) mit einer Empf. max. Kabellauf (m) 4,50 6,00 9,00 15,00

• 12-V-Wechselstrombetrieb b) Begrenzt auf 0,5 V Spannungsabfall entspr. 3% Senkung der Lüfterleistung. Geschwindigkeit LV100

• Lüfterbedienung per Ein-/Ausschalter (gehört nicht zum Lieferumfang) LV100PC

• Lüfterbedienung per integrierter Zugschnur Leiterquerschnitt (mm2) Lose verlegt Fest verlegt 0,75 1,00 1,50 2,50 Empf. max. Kabellauf (m) 7,50 10,00 15,00 25,00 LV100T

• Integrierter Zeitgeber schaltet Lüfter

• Zweiadriges Kabel entsprechender LV100H

• Dreiadriges Kabel entsprechender automatisch nach einer zuvor eingestellten Verzögerungszeit von bis zu 25 Minuten ein

• Wird automatisch durch den Feuchtigkeitssensor eingeschaltet. Bemessung (zum Transformator) - LV100, LV100PC, LV100H, LV100HP, LV100PIR. Bemessung (zum Transformator) - nur LV100T. Elektriker-Schraubenzieher mit einer
• Ein integrierter Zeitgeber schaltet den Lüfter • Einen 3-mm-Klinge, Pozidrive Schraubenzieher automatisch nach einer zuvor eingestellten Verzögerungszeit von zwei bis 20 Minuten ein, wenn die Luftfeuchtigkeit unter den zuvor eingestellten RH- (relative Luftfeuchtigkeit) Wert fällt). LV100HP

• Wird entweder automatisch durch den

• Um eine mögliche Gefahrenquelle durch eindringendes Wasser zu verhindern, muss in allen Fällen, in denen ein Bereich des Abzugsrohres, das höher als der Lüfter angebracht ist, so dicht wie möglich am Lüfter eine Kühlfalle (Xpelair Bestell-Nr. XCT100) installiert werden. Bei Wandmontage des Lüfters werden außerdem benötigt:

• Mauerbohrer, Hammer und Meißel (oder Kernbohrer, insofern verfügbar)

• Mörtel bzw. Spachtelmasse zum Verschließen des Lochs (insofern erforderlich) Bei Fenstermontage des Lüfters:

• Eine Fensterscheibe, zwischen 3 mm und 6 mm dick (4 mm im Idealfall).

• Lüfter nicht in 3 mm dicke Fensterscheiben einbauen, wenn die Fläche der Scheibe größer als 0,2 Quadratmeter ist.

• Bei Einbau in eine Thermoscheibe ist beim Glashersteller eine Spezialscheibe zu bestellen. Außerdem ist der Xpelair Spezialsatz (Katalog-Bestellnummer DXDG) erforderlich.

• Bei Einbau in Fallfenster ist der Lüfter in das obere Fenster einzubauen. Hierzu oberes Fenster in der geschlossenen Stellung sichern und Anschläge direkt unterhalb des Lüfters anbringen, damit dieser beim Hochschieben des unteren Fensters nicht beschädigt wird.

• Bei Einbau in eine zwischen 9 mm und 46 mm dicke Glasscheibe ist der Xpelair Spezialsatz (Katalog-Bestellnummer DXDG) erforderlich. Lüfter nicht in Glasscheiben einbauen, die über 46 mm stark sind. Bei Deckenmontage des Lüfters: Hierzu sind die entsprechenden Zusatzgeräte zum Endanschluss erforderlich. Diese Artikel sind von Xpelair erhältlich.

1. Endanschluss-Abzugsrohrsatz WT10

2. Schaltungs-Endanschlussgrill CFWG100

3. Biegsame Abzugsrohre FD100/3 und

FD100/6 Auswahl des Einbauortes für den Lüfter Lüfter so hoch wie möglich anbringen.

• Der Abstand von den Kanten der

Einbaufläche zum Mittelpunkt der Bohrung muss mindestens 110 mm betragen. So weit wie möglich entfernt und gegenüber der Hauptquelle des Luftaustausches, um einen Luftstrom durch den Raum zu gewährleisten (z. B. gegenüber dem Inneneingang). In der Nähe von Dampf- oder Geruchsquellen.

• Nicht dort, wo die Umgebungs•

temperaturen 50˚C überschreiten können. Bei Einbau in einer Küche darf der Lüfter nicht unmittelbar über einem Herd oder einem in Augenhöhe angebrachten Grill installiert werden. Bei Installation in einem Raum, der einen Ölbrenner mit unausgeglichenem Flammrohr enthält, hat der Installateur zu gewährleisten, dass ausreichend Austauschluft vorhanden ist, um zu verhindern, dass während des maximalen Absaugbetriebs des Lüfters Dämpfe in das Flammrohr gesogen werden. Siehe entsprechende Bauvorschriften.

• Abluft darf nicht in ein Flammrohr austreten, das zum Absaugen von Abgasen anderer Geräte dient, die mit anderen Energiearten als Elektrizität betrieben werden. Hinsichtlich des Abförderns von Abluft und der Strömungsgeschwindigkeiten beim Ansaugen sind die geltenden Vorschriften aller entsprechenden Behörden einzuhalten.

• Vor dem Einsatz des Lüfters in möglicherweise chemisch ätzenden Atmosphären muss unsere technische Kundendienstabteilung konsultiert werden. (Ausland: Bitte an den zuständigen Xpelair Regionalvertreter wenden.)

• Gilt nur für den LV100PIR: Der Einbauort ist so zu wählen, dass Bewegungen festgestellt werden können. Hierbei ist auch darauf zu achten, dass der Erfassungsbereich A nicht durch Gegenstände blockiert oder in anderer Form beeinträchtigt wird. Transformator

• Auf einem Dachboden oder an einer geeigneten Stelle an einer Wand (der Trafo ist nicht zur Deckenmontage geeignet). Der Transformator darf nicht von Dachboden-Isolationsmaterial verdeckt sein.

• Im Rahmen der Vorschriften zum Schutz des Transformators vor eindringenden Materialien ist dieser mit der Oberseite nach oben weisend anzubringen.

• Installation nicht innerhalb von 0,6 m einer Badewanne oder Duschkabine, bis zu einer Höhe von 2,25 m.

• Nicht dort, wo die Umgebungs- temperaturen 50°C überschreiten können. Installation des Trennschalters und der Kabel

1. Prüfen, dass die an der Rückseite des

Gerätes angegebene Nennspannung mit derjenigen der Spannungsversorgung übereinstimmt.

2. Prüfen, dass an der Stelle, an der die

Installation des Schalters beabsichtigt ist, keine Elektrokabel, Gas- oder Wasserleitungen o.ä. verlaufen (in der Wand oder oberhalb der Decke). Im Zweifelsfall fachmännischen Rat einholen.

3. Spannungsversorgung trennen.

Xpelair Installations- und Bedienungsanleitung für die WC- und Badezimmerlüfter, Modelle LV100, LV100PC, LV100T, LV100H, LV100HP, LV100PIR Diese Anleitung zum zukünftigen Nachschlagen bitte stets in der Nähe des Lüfters aufbewahren.

4. Kabel von der Spannungsversorgung zum

zweipoligen Trennschalter verlegen.

5. Kabel vom Trennschalter zum Transformator

6. Kabel vom Transformator zum Lüfter

7. Trennschalter installieren.

9. Loch verschließen. Vor dem Fortsetzen mit

der Lüfterinstallation warten, bis der Mörtel bzw. die Spachtelmasse abgebunden sind.

8. Alle erforderlichen Anschlüsse am

Trennschalter herstellen. Bei Installation in ein Fenster oder eine Verkleidung Hinweis: Die Stelle, an der der Ein/Ausschalter angebracht wird, muss so ausgewählt werden, dass er von badenden oder duschenden Personen nicht berührt werden kann.

1. Ein Loch mit einem Durchmesser von

WARNUNG: ZU DIESEM ZEITPUNKT NOCH

KEINEN ANSCHLUSS AN DE SPANNUNGSVERSORGUNG HERSTELLEN! Vorbereitung des Lochs für den Lüfter Bei Übergrundarbeiten sind entsprechende Sicherheitsvorkehrungen zu treffen.

WARNUNG: BEIM BOHREN UND

MEISSELN IST EIN AUGENSCHUTZ ZU

TRAGEN! Bei Einbau in eine Wand

1. Prüfen, dass in der Wand, an der die

Installation des Lüfters vorgesehen ist, keine Rohrleitungen oder Kabel verlaufen und an der Wand keine anderen Hindernisse vorhanden sind, wie z.B. Elektro-, Gas- oder Wasseranschlüsse. Im Zweifelsfall fachmännischen Rat einholen.

2. An der Wand den Mittelpunkt des

Abzugsloches markieren.

3. Um diesen Mittelpunkt herum einen Kreis

mit einem Durchmesser von 115 mm für die Mauerdurchführung anzeichnen. Bei Einsatz eines Kernbohrers: 4a.Der Bedienungsanleitung des Bohrmaschinenherstellers entsprechend verwenden. Falls kein Kernbohrer verfügbar ist: 4b.Ein mittiges Loch vollständig durch die Wand bohren. 125mm ausschneiden. Der Abstand vom Mittelpunkt des Loches zur Kante der Verkleidung oder Glasscheibe muss mindestens 110 mm betragen. Zum Einbau in ein Fenster wird empfohlen, eine bereits entsprechend zugeschnittene Glasscheibe zu besorgen. Bei Einbau in einen Lüftungsschacht

1. Prüfen, dass im Lüftungsschacht keine

Leitungen oder Kabel verlaufen. Im Zweifelsfall fachmännischen Rat einholen.

2. An der Seite des Schachtes ein Loch mit

einem Durchmesser von 110 mm ausschneiden.

3. Ist der Schacht von einer Hohlwand

umgeben, den Hohlraum mit dem Wandrohr überbrücken.

4. Abzugsrohr und ggf. Kühlfalle anbringen,

wobei sich die Kuuhlfalle so nahe wie möglich am Lüfter befinden sollte. Bei Einbau des Lüfters in eine Decke

1. Prüfen, dass in der Decke bzw. in den

Deckenträgern keine Leitungen oder Kabel verlaufen. Im Zweifelsfall fachmännischen Rat einholen.

2. Ein Loch mit einem Durchmesser von

115 mm ausschneiden. Vorbereitung des Lüfters zum Einbau Vordere Abdeckung abnehmen, indem die Verriegelungen an den Seiten des Geräts mit einem 3-mm-Schraubendreher eingedrückt werden und die vordere Abdeckung zugleich nach vorn gezogen wird. M

5. Das Loch ausschneiden. Hierbei nicht

komplett durch die Wand, sondern von beiden Seite schneiden. (Empfohlene Methode: Entlang der Markierungslinie eine Reihe dicht beieinander liegender Löcher bohren und das Mauerwerk zwischen den Löchern mit einem Meiflel entfernen.) Lüfter in das Loch einsetzen

6. Nach draußen gehen und ein Loch in der

Auflenwand ausschneiden, wobei das oben erläuterte Verfahren wiederholt wird.

1. Die Sockelplatte so halten, dass der

Anschlussklemmenblock in der linken oberen Ecke auf Sie und die Lippe in Richtung Loch weist.

7. Das Abzugsrohr ggf. auf die korrekte Länge

zuschneiden. Das beiliegende TeleskopWandrohr kann auf eine Länge von max. 300 mm ausgezogen werden.

8. Das Abzugsrohr einsetzen. Gewährleisten,

dass das Abzugsrohr ein Gefälle vom Lüfter wegweisend besitzt, damit evtl. eindringendes Regenwasser nach außen abläuft. Bei Übergrundarbeiten sind die entsprechenden Sicherheitsvorkehrungen zu treffen. Bei Einbau des Lüfters in eine Wand, Decke oder einen Lüftungsschacht Die Position der Sockelplatte markieren. B

2. Die Lippe vorsichtig in die Mauerdurchführung, die Decke oder den

Abzugsschacht einsetzen.

3. Die Sockelplatte so ausrichten, dass sie

bündig und waagerecht sitzt. Bei Einbau des Lüfters in ein Fenster oder eine Verkleidung

4. An der Wand, Decke oder dem

Abzugsschacht die Lage der drei Befestigungslöcher in der Sockelplatte markieren. Abdichten des Loches E Befestigung der Sockelplatte C

1. Bei Einbau des Lüfters in ein Fenster oder

eine Verkleidung, die nicht stärker als 9 mm sind, wird die weiße Gummidichtung um die Kante des Lochs geführt. Bei Einbau des Lüfters in eine Verkleidung oder Thermoscheibe, die stärker als 9 mm sind, ist der Thermoglassatz DXG erforderlich. Die mit dem Spezialsatz gelieferte Anleitung befolgen.

1. Die gerippte Dichtung (RG100) auf die

Lippe der Sockelplatte schieben. 1 Anbringen der Rückstauklappe am Abstandshalter F

2. Bei Einbau in eine Decke oder einen

Abzugsschacht: Das Stück des TeleskopWandrohres mit dem größeren Durchmesser auf die gerippte Dichtung drücken. Zuvor ggf. das Rohr auf die erforderliche Länge zuschneiden.

1. Die oberen und unteren Lüfterblätter

aufhalten und die Rückstauklappe 2 in den Abstandshalter 3 einsetzen, so dass die Befestigungslöcher oben rechts und unten links mit denen des Abstandshalters übereinstimmen.

3. Falls der Lüfter von hinten verkabelt wird,

den Auswerfer entfernen. Das Netzkabel durch die Kabeleinlassöffnung in der Sockelplatte zu den Anschlussklemmen führen. D

2. Zwei der beiliegenden FlachkopfSchneidschrauben einsetzen und damit die

Rückstauklappe am Abstandshalter sichern.

5. Die Sockelplatte aus dem Abzug

6. An diesen Stellen ggf. Schraubenlöcher

bohren und Dübel einsetzen.

4. Bei Verkabelung von oben das Kabel frei

lassen, so dass es im Labyrinth angeschlossen werden kann.

5. Die Lippe der Sockelplatte wie zuvor in die

Mauerdurchf¸hrung, die Decke oder den Lüftungsschacht einsetzen.

6. Die Sockelplatte mit entsprechenden

Befestigungselementen an der Wand, der Decke oder dem Lüftungsschacht befestigen. Bei Verwendung von Schrauben diese nicht überdrehen. Anbringen der Rückstauklappe

1. Das Schutzpapier von dem beiliegenden

Schaumgummistreifen abziehen und den Streifen an der Außenseite der Lippe an der Rückstauklappe befestigen.

2. Nach draußen gehen. Die oberen und

unteren Lüfterblätter aufhalten und gleichzeitig die Lippe in die Mauerdurchführung einsetzen.

3. Darauf achten, dass die Rückstauklappe

horizontal ausgerichtet ist, und die Lage der beiden Befestigungslöcher oben rechts und unten links anzeichnen.

4. Die Rückstauklappe aus der Mauerdurchführung entfernen.

5. An den markierten Stellen Schraubenlöcher

bohren und die restlichen Wanddübel einsetzen.

6. Die oberen und unteren Lüfterblätter

aufhalten, die Rückstauklappe wieder einsetzen und mit den Schneidschrauben an der Wand sichern. Schrauben nicht überdrehen.

7. Davon überzeugen, dass die Lüfterblätter

ungehindert öffnen und schließen. Einbau des Lüfters in das Fenster G

1. Die Rückstauklappe und der Abstandshalter

müssen zunächst von einer zweiten Person von außen gehalten werden, wobei der Abstandshalter gegen das Glas gedrückt wird.

2. Darauf achten, dass die beiden erhöhten

Befestigungslöcher im Abstandshalter horizontal ausgerichtet und im Loch positioniert sind.

3. Die Sockelplatte von innen so halten, dass

der Anschlussklemmenblock links oben liegt und die Lippe in Richtung Loch weist.

4. Die Löcher in der Sockelplatte mit denen

des Abstandshalters ausrichten.

5. Zwei der beiliegenden FlachkopfSchneidschrauben in die Befestigungslöcher

einsetzen und damit die Sockelplatte am Abstandshalter sichern. Schrauben nicht überdrehen. Befestigung des Transformators I Der Transformator kann entweder direkt an der Wand oder an einer geeigneten, eingelassenen Wanddose befestigt werden. Direkte Befestigung

1. Die beiden Schrauben, mit denen das

Gehäuse gesichert wird, herausschrauben und Gehäuse abnehmen.

2. Transformator an die Wand anhalten und

die beiden Befestigungslöcher A und C anzeichnen.

3. Die beiden Löcher bohren, Dübel einsetzen

und den Trafo mit den beiden beiliegenden Schneidschrauben befestigen. Befestigung an einer eingelassenen Wanddose

1. Die Kabel in die Wanddose führen und

Dose an der Wand befestigen.

Xpelair Installations- und Bedienungsanleitung für die WC- und Badezimmerlüfter, Modelle LV100, LV100PC, LV100T, LV100H, LV100HP, LV100PIR Diese Anleitung zum zukünftigen Nachschlagen bitte stets in der Nähe des Lüfters aufbewahren.

2. Den Schutzerdungsleiter anschließen,

insofern erforderlich.

3. Die beiden runden

Kabeldurchführungsblenden an der Rückseite des Transformators herausdrücken und die 12 V WechselstromNetzkabel zu ihren entsprechenden Anschlüssen führen.

4. Transformator an der Wand befestigen.

Hierzu die beiden beiliegenden Schrauben durch die Löcher A und C führen und die Ösen an der Wanddose sichern. Wird der Trafo auf einem Dachboden angebracht, so kann er mit den beiden Schrauben an einer Holzfläche befestigt werden.

DER TRANSFORMATOR DARF NICHT

Verdrahtung des Lüfters H SPANNUNGSVERSORGUNG TRENNEN! Den Lüfter so, wie in H gezeigt, verdrahten. Das Kabel zwischen die beiden erhöhten Klammern führen, falls die Verdrahtung von oben vorgenommen wird, und durch das Labyrinth zum Anschlussklemmenblock. Bei fest verlegten Kabeln und Stromkreisen darf die Nennstromstärke der Gerätesicherung 5 A nicht überschreiten.

• Zum Einstellen des Overrun-Zeitgebers einen kleinen Schraubendreher in die Aussparung der Steuerspindel einsetzen und Schraubenzieher drehen. Bei Drehung im Uhrzeigersinn wird die Länge des Zeitraums erhöht, bei Drehung gegen den Uhrzeigersinn gesenkt. Rechtwinklig zum Abzug ausrichten und so weit auf das Abzugsrohr schieben, bis die Verriegelungen in den Schlitzen an der vorderen Abdeckung einrasten. Verdrahtung des Transformators H und J NETZSPANNUNG TRENNEN!

1. Bei Montage auf einer Fläche das 12 V

Wechselstrom-Netzkabel durch die entsprechenden Durchführungen (deren Blenden herausdrückbar sind) zu ihren jeweiligen Anschlüssen führen.

2. Kabel in die Kabelziehklemmen (Netzkabel

wird in H gezeigt; in J gezeigte Anschlüsse herstellen) führen.

3. Festen Sitz aller Anschlüsse prüfen.

4. Netzspannungsversorgung abschalten

und Sicherungen herausnehmen.

5. Das vom Trennschalter führende Kabel am

Netzkabel anschließen. Bei Stromkreisen mit fest verlegten Kabeln darf die Nennstromstärke der Gerätesicherung 5 A nicht überschreiten.

6. Sicherungen wieder einsetzen und

Spannungsversorgung einschalten.

Bedienung des Lüfters Nur LV100H Der Lüfter wird mit dem Ein-/Ausschalter (gehört nicht zum Lieferumfang) ein- und ausgeschaltet.

• Der Lüfter wird durch Ziehen der integrierten Zugschnur ein- und ausgeschaltet. Nur LV100T

• Der Lüfter wird mit dem Ein-/Ausschalter ein- und ausgeschaltet. Im ausgeschalteten Zustand bleibt der Lüfter über den eingestellten Verzögerungszeitraum hinweg in Betrieb. Nur LV100H und LV100HP K

• Der Betrieb zur Feuchtigkeitsregelung ist werksseitig auf ca. 70% relative Luftfeuchtigkeit (RH) voreingestellt, kann aber über den Regler H zwischen 50% und 90% reguliert werden. Der Verzögerungszeitgeber ist werksseitig auf ca. 20 Minuten voreingestellt, kann aber über den Regler T reguliert werden. Beide Regler sind verstellbar. Zum Erhöhen der Zeitspanne bzw. relativen Luftfeuchtigkeit wird der Regler im Uhrzeigersinn gedreht, zum Senken gegen den Uhrzeigersinn. Nur LV100H

• Der Lüfter wird eingeschaltet, wenn die relative Luftfeuchtigkeit die eingestellte Stufe übersteigt. Bei sinkender Luftfeuchte läuft der Lüfter über den verstellbaren Verzögerungszeitraum hinweg weiter.

Nur LV100PIR L Der Overrun-Zeitraum wird mit dem Regler T gesteuert. Zum Erhöhen mit dem Schraubendreher im Uhrzeigersinn drehen, zum Senken gegen den Uhrzeigersinn. Alle Lüfter

• Bei Verdrahtung von oben den oben auf der

vorderen Abdeckung markierten Kabeleinlassschlitz ausschneiden. Anbringen der vorderen Abdeckung: Nur LV100HP

• Manuelle Betriebsart: Der Lüfter wird mit der integrierten Zugschnur ein- und ausgeschaltet. Nach dem Ausschalten geht der Lüfter nach dem Verzögerungszeitraum in die automatische Betriebsart über (eine Kontrolllampe zeigt an, wenn der Lüfter in der manuellen Betriebsart läuft). Nur LV100PIR Der Bewegungssensor stellt Bewegungen im Raum fest und schaltet den Lüfter ein. Bei Feststellen von Bewegungen läuft der Lüfter über einen voreingestellten OverrunZeitraum hinweg, und werden weitere

Bewegungen festgestellt, wird die Folge erneut gestartet. Hierdurch wird sichergestellt, dass der Raum nur während der Benutzung und unmittelbar danach gelüftet wird. Nach dem ersten Einbau des Lüfters erfolgt ein Stabilisierungszeitraum von etwa fünf Minuten, in dem der Lüfter bis zu zwei Minuten läuft. Reinigung (einmal pro Monat empfohlen)

NUR VON EINEM DAZU BERECHTIGTEN

1. Vor dem Ausführen von Reinigungsarbeiten Lüfter vollständig vom

2. Vordere Abdeckung entfernen, indem die

Verriegelungen an den Seiten des Geräts mit einem 3-mm-Schraubendreher eingedrückt werden und die vordere Abdeckung zugleich nach vorn gezogen wird. M

3. Zum Reinigen wird die vordere Abdeckung

entweder mit einem feuchten, fusselfreien Tuch abgewischt oder in warmem Seifenwasser gewaschen. Abdeckung anschließend gründlich trocknen und wieder anbringen.

4. Alle anderen Teile des Lüfters dürfen weder

mit Wasser noch mit anderen Flüssigkeiten gereinigt werden.

5. Zum Reinigen des Lüfters keine

aggressiven Lösungsmittel benutzen!

6. Außer der Reinigung des Lüfters sind keine

weiteren Wartungsarbeiten erforderlich.
