BRUKSANVISNING LV 100H APPLIED ENERGY

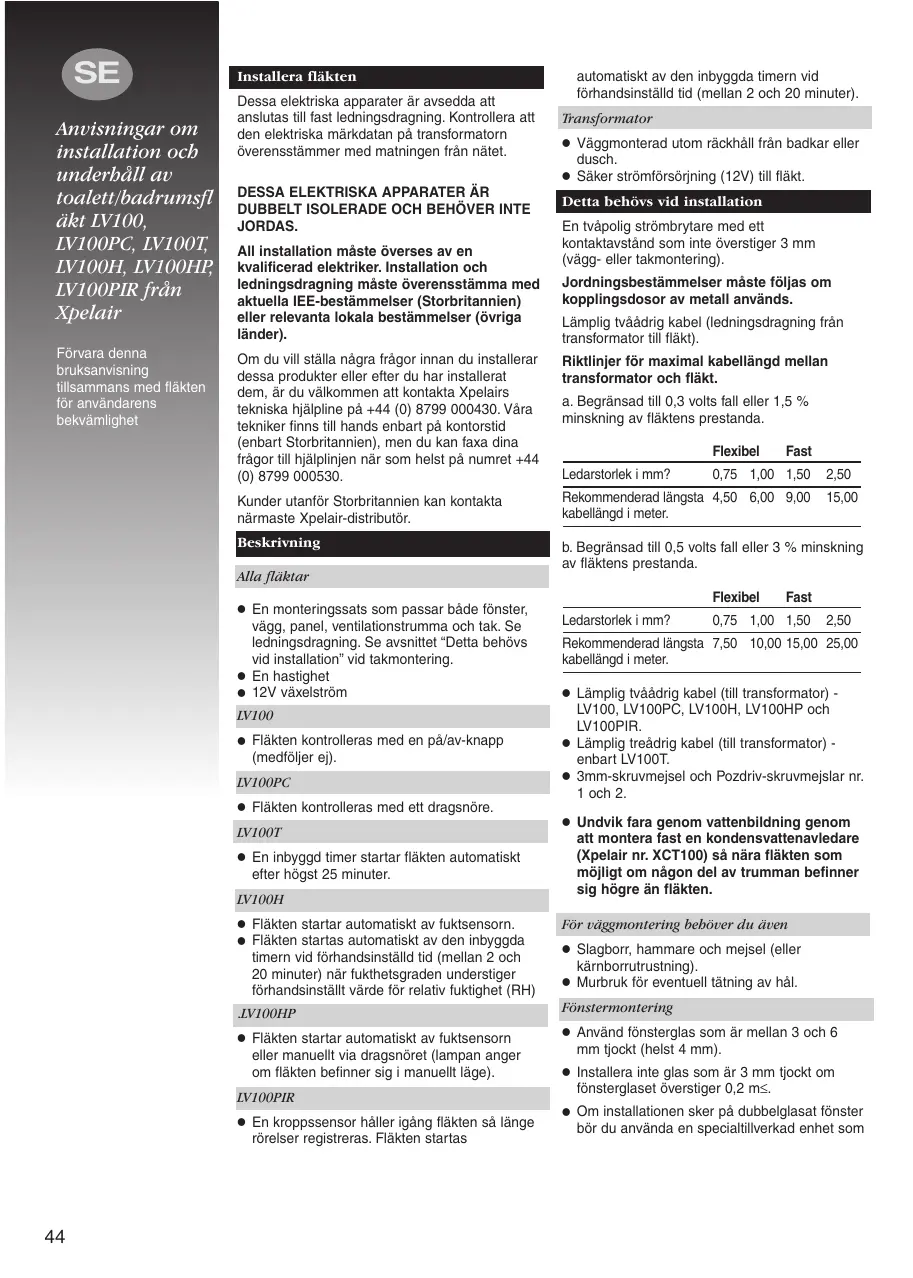

Anvisningar om installation och underhåll av toalett/badrumsfl äkt LV100, LV100PC, LV100T, LV100H, LV100HP, LV100PIR från Xpelair Förvara denna bruksanvisning tillsammans med fläkten för användarens bekvämlighet Installera fläkten Dessa elektriska apparater är avsedda att anslutas till fast ledningsdragning. Kontrollera att den elektriska märkdatan på transformatorn överensstämmer med matningen från nätet.

DESSA ELEKTRISKA APPARATER ÄR

DUBBELT ISOLERADE OCH BEHÖVER INTE

JORDAS. All installation måste överses av en kvalificerad elektriker. Installation och ledningsdragning måste överensstämma med aktuella IEE-bestämmelser (Storbritannien) eller relevanta lokala bestämmelser (övriga länder). automatiskt av den inbyggda timern vid förhandsinställd tid (mellan 2 och 20 minuter). Transformator

• Väggmonterad utom räckhåll från badkar eller dusch.
• Säker strömförsörjning (12V) till fläkt. Detta behövs vid installation En tvåpolig strömbrytare med ett kontaktavstånd som inte överstiger 3 mm (vägg- eller takmontering). Jordningsbestämmelser måste följas om kopplingsdosor av metall används. Lämplig tvåådrig kabel (ledningsdragning från transformator till fläkt). Om du vill ställa några frågor innan du installerar dessa produkter eller efter du har installerat dem, är du välkommen att kontakta Xpelairs tekniska hjälpline på +44 (0) 8799 000430. Våra tekniker finns till hands enbart på kontorstid (enbart Storbritannien), men du kan faxa dina frågor till hjälplinjen när som helst på numret +44 (0) 8799 000530. Ledarstorlek i mm? Kunder utanför Storbritannien kan kontakta närmaste Xpelair-distributör. Rekommenderad längsta 4,50 6,00 9,00 kabellängd i meter. Beskrivning b. Begränsad till 0,5 volts fall eller 3 % minskning av fläktens prestanda. Alla fläktar

• En monteringssats som passar både fönster,

vägg, panel, ventilationstrumma och tak. Se ledningsdragning. Se avsnittet “Detta behövs vid installation” vid takmontering. En hastighet 12V växelström Riktlinjer för maximal kabellängd mellan transformator och fläkt. a. Begränsad till 0,3 volts fall eller 1,5 % minskning av fläktens prestanda. Flexibel Flexibel Ledarstorlek i mm? (medföljer ej). LV100PC

• Fläkten kontrolleras med ett dragsnöre. LV100T

• En inbyggd timer startar fläkten automatiskt efter högst 25 minuter. LV100H Fast 0,75 1,00 1,50 2,50

• Lämplig tvåådrig kabel (till transformator) •

LV100, LV100PC, LV100H, LV100HP och LV100PIR. Lämplig treådrig kabel (till transformator) enbart LV100T. 3mm-skruvmejsel och Pozdriv-skruvmejslar nr. 1 och 2.

• Undvik fara genom vattenbildning genom att montera fast en kondensvattenavledare (Xpelair nr. XCT100) så nära fläkten som möjligt om någon del av trumman befinner sig högre än fläkten. startar automatiskt av fuktsensorn.
• Fläkten startas automatiskt av den inbyggda För väggmontering behöver du även .LV100HP Fönstermontering

• Fläkten startar automatiskt av fuktsensorn

• Använd fönsterglas som är mellan 3 och 6 timern vid förhandsinställd tid (mellan 2 och 20 minuter) när fukthetsgraden understiger förhandsinställt värde för relativ fuktighet (RH) eller manuellt via dragsnöret (lampan anger om fläkten befinner sig i manuellt läge). LV100PIR

• En kroppssensor håller igång fläkten så länge rörelser registreras. Fläkten startas

• Fläkten kontrolleras med en på/av-knapp Fast 0,75 1,00 1,50

• Slagborr, hammare och mejsel (eller kärnborrutrustning).
• Murbruk för eventuell tätning av hål. mm tjockt (helst 4 mm).

• Installera inte glas som är 3 mm tjockt om fönsterglaset överstiger 0,2 m≤ .

• Om installationen sker på dubbelglasat fönster bör du använda en specialtillverkad enhet som glastillverkaren tillhandahåller. Du behöver även Xpelairs specialsats DXDG.

• Om installationen sker på skjutfönster bör du montera fläkten på det övre fönstret. Se till att det övre fönstret är låst och montera fast stoppar strax under fläktens position för att undvika skada när fönstret skjuts uppåt.

• Om installation sker på en panel som är mellan 9 och 46 mm tjock måste du använda Xpelairs specialsats DXDG. Installera inte dessa fläktar på en panel som är tjockare än 46 mm. Takmontering Du måste använda lämplig utrustning för ledningsdragning. Följande utrustning finns tillgänglig från Xpelair.

1. WT 10 - Tunnelsats.

2. CFWG100 - Soffitgrill (vit eller grå).

3. FD100 / 3 och FD100 / 6 - Flexibel

monteringssats. Utplacering Fläkt

• Placera så högt upp som möjligt.
• Minst 110 mm från monteringsytans kanter till hålets centrum.

Så långt från den huvudsakliga luftbyteskällan som möjligt så att luftströmningen i rummet maximeras (till exempel mittemot dörröppningen)

• Nära det område som behöver renas.
• Inte på platser där omgivnings- temperaturen i regel överstiger 50˚C.

• Installera inte strax ovanför en spishäll eller grill (i huvudhöjd) om installation sker i kök.

• Om du installerar fläkten i ett rum som innehåller en förbränningsenhet med en obalanserad rökkanal måste du se till att det finns tillräckligt med ersättningsluft som förhindrar att ångor dras in i rökgången när fläkten suger ut maximalt. Se byggregler för specifika krav.

• Frånluft kan inte förpassas till en rökgång som är avsedd för ångor från apparater med annan energikälla än elektricitet. Regler utfärdade av tillämpliga myndigheter rörande utsläpp av frånluft och insugning måste följas.

• Rådgör med vår tekniska hjälppersonal om du avser att använda fläkten i kemiskt frätande miljö (kontakta närmaste Xpelairdistributör om du inte bor i Storbritannien).

Enbart LV100PIR: Utplaceringen måste vara sådan att rörelser kan registreras. Undvik hinder som negativt kan påverka detekteringsstråle A . Transformator

• I ett vindsutrymme eller i lämplig väggposition (ej lämplig för takmontering).

Transformatorn får inte täckas med vindsisolering Måste placeras med rätt sida upp för att möta skyddskrav. Inte mindre än 0,6 m från badkar eller duschkabin (upp till 2,25 m). Inte där omgivningstemperaturen sannolikt överstiger 50°C. Installera strömbrytare och kablar

1. Kontrollera att den elektriska märkdatan på

den bakre plattan överensstämmer med matningen från nätet.

2. Kontrollera att det inte finns några dolda

rör eller kablar, till exempel el/gas/vatten, bakom strömbrytaren (i väggen eller ovanför taket). Sök professionell hjälp om du är osäker.

3. Isolera matningen från nätet.

4. Dra kabeln från nätet till den tvåpoliga

5. Dra kabeln från strömbrytaren till

6. Dra kabeln från transformatorn till fläkten.

7. Installera strömbrytaren.

8. Genomför samtliga anslutningar till

strömbrytaren. Obs: Du måste placera på/av-knappen så att den inte kan nås av den person som använder duschen eller badkaret. VARNING: ANSLUT INTE TILL ELNÄTET I DETTA SKEDE. Förbereda ett hål för fläkten Följ tillämpliga säkerhetsföreskrifter om arbetet sker ovanför marknivå.

VARNING: BÄR SKYDDSGLASÖGON VID

BORRNING OCH MEJSLING. Väggmontering

1. Kontrollera att det inte finns några dolda

rör eller kablar i väggen eller hinder på utsidan, till exempel el/gas/vatten. Sök professionell hjälp om du är osäker.

2. Markera trummans mittpunkt på väggen.

3. Använd denna mittpunkt för att rita en cirkel

som motsvarar väggtrumman (115 mm diameter). Om du använder kärnborr: 4a. Följ anvisningarna från borrtillverkaren. Om du inte använder kärnborr: 4b. Borra ett centrumhål i väggen.

5. Skär till hålet från båda sidor (inte igenom hela

väggen). Vi rekommenderar att du borrar ett antal näraliggande hål runt skärlinjen och avlägsnar murbruket mellan hålen med hjälp av en mejsel.

6. Gör ett hål i väggen från utsidan (upprepa

proceduren angiven ovan).

7. Korta av trumman genom att skära den om

detta blir nödvändigt.

8. Montera fast trumman. Se till att den löper

nedåt och bortåt från fläkten så att eventuellt regnvatten dräneras ut.

9. Laga hålet. Låt murbruket stelna innan du

fortsätter med installationen av fläkten.

Anvisningar om installation och underhåll av toalett/badrumsfl äkt LV100, LV100PC, LV100T, LV100H, LV100HP, LV100PIR från Xpelair Förvara denna bruksanvisning tillsammans med fläkten för användarens bekvämlighet Fönster- eller panelmontering Gör ett hål (125 mm i diameter). Hålets centrum måste befinna sig minst 110 mm från panelens eller fönsterrutans kant. Du bör använda en korrekt skuren fönsterruta vid fönstermontering. Montering i ventilationstrumma

1. Kontrollera att det inte finns några dolda

rör eller kablar i ventilationstrumman. Sök professionell hjälp om du är osäker.

2. Gör ett hål (110 mm i diameter) i trummans

3. Om trumman har en hålmur överbryggar du

4. Montera fast trumma och

kondensvattenavledare (om nödvändigt). Placera den senare så nära fläkten som möjligt. Takmontering

1. Kontrollera att det inte finns några dolda

rör eller kablar i taket/balkar, etc. Sök professionell hjälp om du är osäker.

2. Gör ett hål (115 mm i diameter).

Förberedelser av fläkt inför installation Avlägsna det främre skyddet genom att trycka på spännhakarna på enhetens sidor med en 3 mm-skruvmejsel samtidigt som du drar det främre skyddet framåt M .

5. För in den bakre plattans läpp i väggen, taket

eller ventilationstrumman på samma sätt som beskrivits tidigare.

6. Sätt fast den bakre plattan i väggen, taket

eller ventilationstrumman med hjälp av lämplig utrustning. Skruva inte fast för hårt om du använder skruvar. Montera fast baksläppning

1. Avlägsna bakfyllningen från bifogad

skumremsa och sätt fast runt läppens utsida på baksläppningen.

2. Gå ut. Håll den övre och undre vingen och för

in läppen i väggtrumman.

3. Se till att baksläppningen är vågrät och

markera lägens för de två fastsättningshålen i det övre högra hörnet och det undre vänstra hörnet.

4. Avlägsna baksläppningen från väggtrumman.

5. Borra skruvhål i fastsättningshålen och skruva

fast kvarvarande väggpluggar.

6. Håll den övre och undre vingen och montera

fast baksläppningen i väggen med hjälp av de spetsiga och självgängande skruvarna. Skruva inte fast för hårt.

7. Se till att vingarna öppnas och stängs utan

problem. Montera fläkten i hålet Fönster- eller panelinstallation Följ tillämpliga säkerhetsföreskrifter om arbetet sker ovanför marknivå. Täta hålet E Montering i vägg, tak eller ventil Markera den bakre plattans läge B .

1. Håll den bakre plattan så att kopplingsplinten

är vänd mot dig i det övre vänstra hörnet och läppen pekar mot hålet.

2. Infoga läppen försiktigt i väggtrumman, taket

eller ventilationstrumman.

3. Justera den bakre plattans läge tills den är

4. Markera de tre fastsättningspunkterna för den

bakre plattan på väggen, taket eller ventilationstrumman.

5. Avlägsna den bakre plattan från trumman.

1. Placera den vita gummipackningen runt hålets

kant om du installerar i ett fönster eller en panel som inte är tjockare än 9 mm. Du behöver en DXG-sats för dubbelglasat fönster om du installerar i en panel eller dubbelglasat fönster som är tjockare än 9 mm. Följ de instruktioner som bifogas specialsatsen. Fäst baksläppningen på brickan F

1. Håll den övre och undre vingen och infoga

baksläppningen 2 i brickan 3 så att fastsättningspunkterna i det övre högra hörnet och det undre vänstra hörnet överensstämmer med hålen i brickan.

6. Borra skruvhål i dessa punkter om nödvändigt

och används väggpluggar vid behov.

2. Stoppa in två av de platta, självgängande

skruvarna och fäst baksläppningen mot brickan. Montera fast den bakre plattan C Montera fläkten i fönstret G

1. Någon annan måste hålla baksläppningen och

brickan i läge på utsidan (brickan hålls mot glaset).

2. Om du installerar i tak eller ventil ska du

skjuta den del av teleskopröret som har den största diametern över packningen. Skär till röret innan du gör detta om detta visar sig nödvändigt.

3. Avlägsna uppslagning om du ledningsdrar

bakom fläkten. Dra nätkabeln genom kabelns ingångshål i den bakre plåten till plintarna D .

4. Om du ledningsdrar ovanifrån lämnar du

kabeln fri så att den kan läggas i labyrinten.

2. Se till att de två upphöjda

fastsättningspunkterna i brickan ligger horisontellt samt inom hålets diameter.

3. Håll den bakre plattan från insidan så att

kopplingsplinten är vänd mot dig i det övre vänstra hörnet och läppen pekar mot hålet.

4. Se till att hålen i den bakre plattan

överensstämmer med hålen i brickan.

5. Stoppa in två av de bifogade platta,

självgängande skruvarna i fastsättningspunkterna och fäst den bakre plattan mot brickan. Skruva inte fast för hårt. Alla fläktar Montering av transformator I

• Om du drar ledningar ovanifrån skär du till Transformatorn kan monteras direkt på en vägg eller ett lämpligt väggskåp. Direkt montering

1. Avlägsna de två skruvarna från skyddet.

2. Placera transformatorn på väggen och

markera de två fastsättningshålen A och C.

3. Borra upp hålen och förse med pluggar.

Montera fast transformatorn med hjälp av de två bifogade spetsiga, självgängande skruvarna. Montering på skåp

1. Dra kablar till skåpet och montera fast skåpet

2. Anslut den skyddande jordledaren (om

3. Avlägsna de två utslagbara hålen på

transformatorns baksida och dra en 12 voltskabel (växelström) till respektive hålighet.

4. Montera fast transformatorn i väggen genom

att skruva fast de två bifogade skruvarna i hål A och C samt låsa mot skåpets fäste. I ett vindsutrymme kan transformatorn monteras fast med två skruvar på ett träyta. TRANSFORMATORN FÅR INTE TÄCKAS AV VINDSISOLERING.

BORTKOPPLAD Dra fläktens kablar enligt H . Dra kabeln mellan de två upphöjda stiften (om du drar ovanifrån) och genom labyrinten till kopplingsplinten. Den skyddande säkringen för apparaten får inte överstiga 5 amp. för fasta ledningskretsar.

• Justera körperioden genom att föra in en liten skruvmejsel i styrspindelns fördjupning och vrida medsols för höjning och motsols för sänkning. Enbart LV100H & LV100HP K

• Fukthetsgraden är förhandsinställd på cirka

70% RH (relativ fuktighet), men kan ställas in på mellan 50% och 95% RH med kontrollen (H). Tidsfördröjningen är förhandsinställd på cirka 20 minuter, men kan ställas in med kontrollen (T). Båda kontrollerna är inställbara. Vrid dem medsols för att öka tid eller RH och motsols för att minska. Enbart LV100PIR L

• Justera körperioden med kontrollen (T). Vrid skruvmejseln medsols för höjning och motsols för sänkning. öppningshålet som finns markerad på det främre skyddets översida. Placera det övre skyddet så att det överensstämmer med trumman. Skjut skyddet mot trumman tills klämmorna låser fast skyddet. Ledningsdragning för transformator ( H & J)

(12V växelström) genom håligheterna till avsedda utrymmen.

2. Lokalisera kablarna i kabelskorna (nätkabeln

visas i H - genomför anslutningar som anges i J ).

3. Kontrollera att samtliga anslutningar är

4. Bryt huvudströmmen och avlägsna

5. Anslut kabeln från strömbrytaren till den

elektriska ledningsdragningen. Den skyddande säkringen för apparaten får inte överstiga 5 amp. för fasta ledningskretsar.

6. Skruva fast säkringarna och koppla på

Använda fläkten Enbart LV100

• Starta och stanna fläkten med på/av-knappen (bifogas ej). Enbart LV100PC fläkten genom att dra i snöret.
• Upprepa samma procedur för att stanna fläkten. Enbart LV100T

• Starta och stanna fläkten med på/av-knappen. När du stänger av fläkten fortsätter den att arbeta under inställd tidsfördröjningsperiod. Enbart LV100H

• Fläkten startar när relativ fuktighet överstiger inställd nivå och fortsätter att arbeta under inställd tidsperiod efter att den relativa fuktighetsnivån nått acceptabel nivå. Enbart LV100HP

• Manuellt läge: Använd snöret. När du stänger av fläkten intar den automatiskt läge efter inställd tidsfördröjning (lampan anger om fläkten befinner sig i manuellt läge). Enbart LV100PIR

• Sensorn startar fläkten när den detekterar rörelser i rummet och fortsätter att arbeta under förhandsinställd körperiod. Den startar på nytt om den känner av nya rörelser, vilket innebär att rummet enbart ventileras när det används och omedelbart efteråt. När fläkten installeras för första gången iscensätts en stabiliseringsperiod på cirka 5 minuter, under

Anvisningar om installation och underhåll av toalett/badrumsfl äkt LV100, LV100PC, LV100T, LV100H, LV100HP, LV100PIR från Xpelair Förvara denna bruksanvisning tillsammans med fläkten för användarens bekvämlighet vilken fläkten arbetar i cirka 2 minuter. Rengöring (rekommenderar en gång i månaden)

EN KVALIFICERAD ELEKTRIKER BÖR

UTFÖRA ALLT RENGÖRINGSARBETE.

1. Se till att strömmen är bruten till fläkten

innan något rengöringsarbete påbörjas.

2. Avlägsna det främre skyddet genom att trycka

på spännhakarna på enhetens sidor med en 3 mm-skruvmejsel samtidigt som du drar det främre skyddet framåt M .

3. Rengör det främre skyddet med en fuktad,

luddfri trasa eller en varm tvållösning. Torka det främre skyddet noga innan du monterar fast det igen

4. Sänk inte ned fläkten i vatten eller någon

annan vätska i syfte att rengöra några svåråtkomliga delar.

5. Rengör inte fläkten med starkt lösningsmedel.

6. Ingen annan typ av underhåll än rengöring
