BRUKSANVISNING DX100VTD APPLIED ENERGY

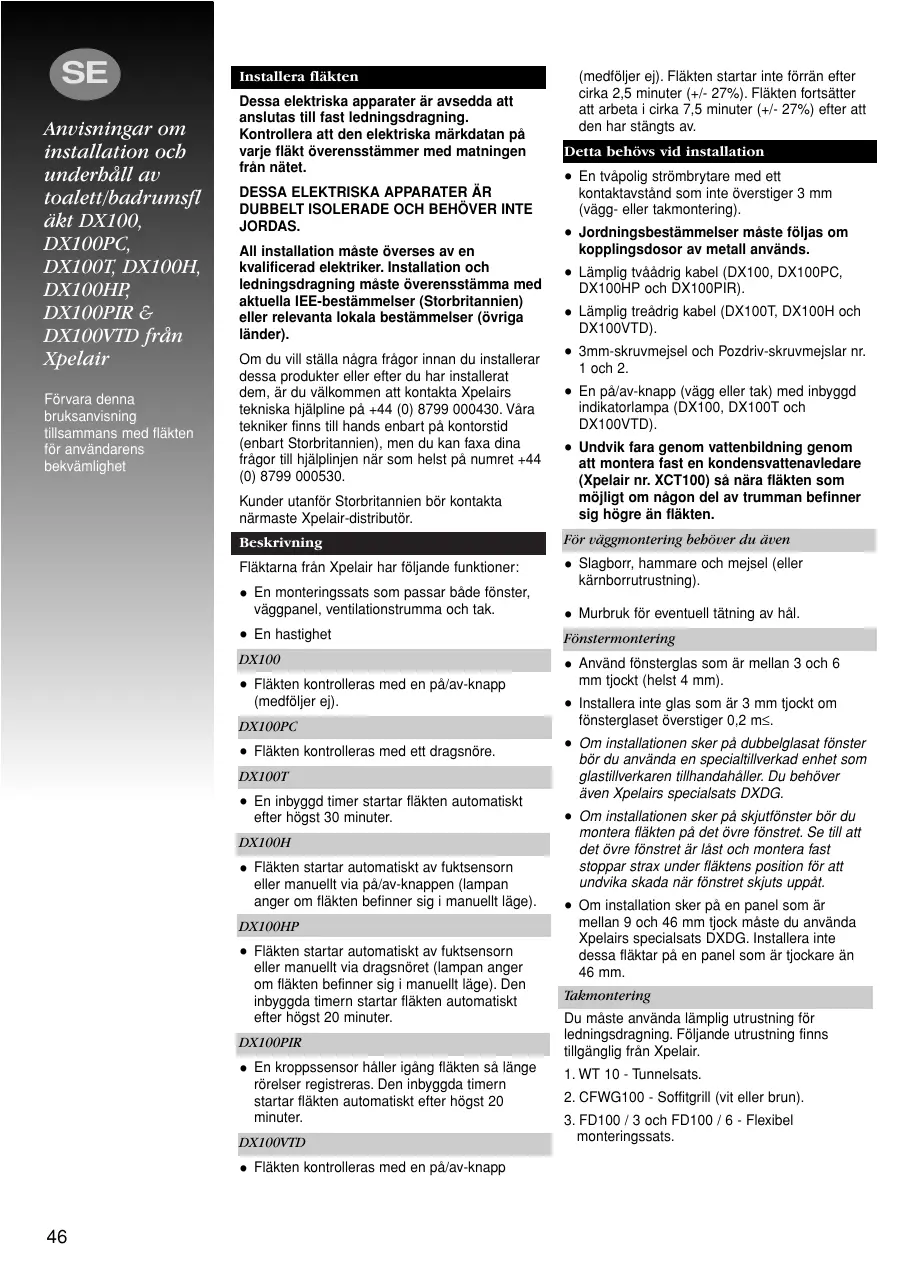

Anvisningar om installation och underhåll av toalett/badrumsfl äkt DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR & DX100VTD från Xpelair Förvara denna bruksanvisning tillsammans med fläkten för användarens bekvämlighet Installera fläkten Dessa elektriska apparater är avsedda att anslutas till fast ledningsdragning. Kontrollera att den elektriska märkdatan på varje fläkt överensstämmer med matningen från nätet.

DESSA ELEKTRISKA APPARATER ÄR

DUBBELT ISOLERADE OCH BEHÖVER INTE

JORDAS. All installation måste överses av en kvalificerad elektriker. Installation och ledningsdragning måste överensstämma med aktuella IEE-bestämmelser (Storbritannien) eller relevanta lokala bestämmelser (övriga länder). Om du vill ställa några frågor innan du installerar dessa produkter eller efter du har installerat dem, är du välkommen att kontakta Xpelairs tekniska hjälpline på +44 (0) 8799 000430. Våra tekniker finns till hands enbart på kontorstid (enbart Storbritannien), men du kan faxa dina frågor till hjälplinjen när som helst på numret +44 (0) 8799 000530. Kunder utanför Storbritannien bör kontakta närmaste Xpelair-distributör. Detta behövs vid installation

• En tvåpolig strömbrytare med ett kontaktavstånd som inte överstiger 3 mm (vägg- eller takmontering).

• Jordningsbestämmelser måste följas om kopplingsdosor av metall används.

• Lämplig tvåådrig kabel (DX100, DX100PC, DX100HP och DX100PIR).

• Lämplig treådrig kabel (DX100T, DX100H och DX100VTD).

• 3mm-skruvmejsel och Pozdriv-skruvmejslar nr. 1 och 2.

• En på/av-knapp (vägg eller tak) med inbyggd indikatorlampa (DX100, DX100T och DX100VTD).

• Undvik fara genom vattenbildning genom att montera fast en kondensvattenavledare (Xpelair nr. XCT100) så nära fläkten som möjligt om någon del av trumman befinner sig högre än fläkten. Beskrivning För väggmontering behöver du även Fläktarna från Xpelair har följande funktioner:

• Slagborr, hammare och mejsel (eller

En monteringssats som passar både fönster, väggpanel, ventilationstrumma och tak. kärnborrutrustning).

• Murbruk för eventuell tätning av hål.

• En hastighet Fönstermontering DX100

• Använd fönsterglas som är mellan 3 och 6

• Fläkten kontrolleras med en på/av-knapp (medföljer ej). DX100PC

Fläkten kontrolleras med ett dragsnöre. DX100T

• En inbyggd timer startar fläkten automatiskt efter högst 30 minuter. DX100H

• Fläkten startar automatiskt av fuktsensorn eller manuellt via på/av-knappen (lampan anger om fläkten befinner sig i manuellt läge). DX100HP

Fläkten startar automatiskt av fuktsensorn eller manuellt via dragsnöret (lampan anger om fläkten befinner sig i manuellt läge). Den inbyggda timern startar fläkten automatiskt efter högst 20 minuter. DX100PIR

• En kroppssensor håller igång fläkten så länge rörelser registreras. Den inbyggda timern startar fläkten automatiskt efter högst 20 minuter. DX100VTD

• Fläkten kontrolleras med en på/av-knapp

(medföljer ej). Fläkten startar inte förrän efter cirka 2,5 minuter (+/- 27%). Fläkten fortsätter att arbeta i cirka 7,5 minuter (+/- 27%) efter att den har stängts av. mm tjockt (helst 4 mm).

• Installera inte glas som är 3 mm tjockt om fönsterglaset överstiger 0,2 m≤ .

• Om installationen sker på dubbelglasat fönster bör du använda en specialtillverkad enhet som glastillverkaren tillhandahåller. Du behöver även Xpelairs specialsats DXDG.

• Om installationen sker på skjutfönster bör du montera fläkten på det övre fönstret. Se till att det övre fönstret är låst och montera fast stoppar strax under fläktens position för att undvika skada när fönstret skjuts uppåt.

• Om installation sker på en panel som är mellan 9 och 46 mm tjock måste du använda Xpelairs specialsats DXDG. Installera inte dessa fläktar på en panel som är tjockare än 46 mm. Takmontering Du måste använda lämplig utrustning för ledningsdragning. Följande utrustning finns tillgänglig från Xpelair.

1. WT 10 - Tunnelsats.

2. CFWG100 - Soffitgrill (vit eller brun).

3. FD100 / 3 och FD100 / 6 - Flexibel

monteringssats. Utplacering av fläkt

• Placera så högt upp som möjligt.
• Minst 110 mm från monteringsytans kanter till hålets centrum.

• Så långt från den huvudsakliga luftbyteskällan som möjligt så att luftströmningen i rummet maximeras (till exempel mittemot dörröppningen)

• Nära det område som behöver renas.
• Inte på platser där omgivningstemperaturen i regel överstiger 50˚C.

• Installera inte strax ovanför en spishäll eller grill (i huvudhöjd) om installation sker i kök.

• Om du installerar fläkten i ett rum som innehåller en förbränningsenhet med en obalanserad rökkanal måste du se till att det finns tillräckligt med ersättningsluft som förhindrar att ångor dras in i rökgången när fläkten suger ut maximalt. Se byggregler för specifika krav. VARNING: ANSLUT INTE TILL ELNÄTET I DETTA SKEDE. Gäller enbart Australien (DX100, DX100PC, DX100HP och DX100PIR) Anslut till nätet med hjälp av en flexibel tvåådrig kabel med en trestiftskontakt som sticks in i en godkänd 10 amp-GPO eller dras direkt via en godkänd, väggmonterad 10 amp-brytare (minst 3 mm avstånd mellan kontakterna). Gäller enbart Australien (DX100T, DX100H och DX100VTD) Dessa modeller är permanent anslutna till nätet och kontrolleras med en fjärrbrytare. De bör dras direkt till nätet via en godkänd, väggmonterad 10 amp-brytare (minst 3 mm avstånd mellan kontakterna). VARNING: BARN BÖR INTE LEKA MED

DESSA APPARATER. HÅLL SMÅBARN

UNDER UPPSIKT. Förbereda hål Följ tillämpliga säkerhetsföreskrifter om arbetet sker ovanför marknivå.

BORRNING OCH MEJSLING. Väggmontering

• Frånluft kan inte förpassas till en rökgång som är avsedd för ångor från apparater med annan energikälla än elektricitet. Regler utfärdade av tillämpliga myndigheter rörande utsläpp av frånluft och insugning måste följas.

• Rådgör med vår tekniska hjälppersonal om du avser att använda fläkten i kemiskt frätande miljö (kontakta närmaste Xpelairdistributör om du inte bor i Storbritannien).

1. Kontrollera att det inte finns några dolda

rör eller kablar i väggen eller hinder på utsidan, till exempel el/gas/vatten. Sök professionell hjälp om du är osäker.

2. Markera trummans mittpunkt på väggen.

3. Använd denna mittpunkt för att rita en cirkel

som motsvarar väggtrumman (115 mm diameter). Om du använder kärnborr: 4a. Följ anvisningarna från borrtillverkaren.

• Enbart DX100PIR: Utplaceringen måste Om du inte använder kärnborr: 4b. Borra ett centrumhål i väggen. Installera strömbrytare och kablar

5. Skär till hålet (inte igenom hela väggen). Vi

rekommenderar att du borrar ett antal näraliggande hål runt skärlinjen och avlägsnar murbruket mellan hålen med hjälp av en mejsel. vara sådan att rörelser kan registreras. Undvik hinder som negativt kan påverka detekteringsstråle A .

1. Kontrollera att den elektriska märkdatan på

den bakre plattan överensstämmer med matningen från nätet.

2. Kontrollera att det inte finns några dolda

rör eller kablar, till exempel el/gas/vatten, bakom strömbrytaren (i väggen eller ovanför taket). Sök professionell hjälp om du är osäker.

6. Gör ett hål i väggen från utsidan (upprepa

proceduren angiven ovan).

7. Korta av trumman genom att skära den om

detta blir nödvändigt.

3. Isolera matningen från nätet.

8. Montera fast trumman. Se till att den löper

nedåt och bortåt från fläkten så att eventuellt regnvatten dräneras ut.

4. Dra kabeln från strömbrytaren till fläktens

position via på/av-knappen (om tillämpligt).

9. Laga hålet. Låt murbruket stelna innan du

fortsätter med installationen av fläkten.

5. Dra kabeln från strömbrytaren till

nätanslutningspunkten. Fönster- eller panelmontering

6. Installera strömbrytaren och på/av-knappen

1. Gör ett hål (125 mm i diameter), eller skaffa en

lämpligt skuren fönsterruta om du fönstermonterar.

7. Genomför samtliga anslutningar till

strömbrytaren och på/av-knappen (om tillämpligt).

2. Hålets centrum måste befinna sig minst 110

mm från panelens kant eller fönsterrutan. Obs: Du måste placera på/av-knappen så att den inte kan nås av den person som använder duschen eller badkaret.

1. Kontrollera att det inte finns några dolda

rör eller kablar i ventilationstrumman. Sök professionell hjälp om du är osäker. Montering i ventilationstrumma

Anvisningar om installation och underhåll av toalett/badrumsfl äkt DX100, DX100PC, DX100T, DX100H, DX100HP, DX100PIR & DX100VTD från Xpelair Förvara denna bruksanvisning tillsammans med fläkten för användarens bekvämlighet

2. Gör ett hål (110 mm i diameter) i trummans

3. Om trumman har en hålmur överbryggar du

4. Montera fast trumma och

kondensvattenavledare (om nödvändigt). Placera den senare så nära fläkten som möjligt. Takmontering

1. Kontrollera att det inte finns några dolda

rör eller kablar i taket/balkar, etc. Sök professionell hjälp om du är osäker.

2. Gör ett hål (115 mm i diameter).

Förberedelser av fläkt inför installation Avlägsna det främre skyddet genom att trycka på spännhakarna på enhetens sidor med en 3 mm-skruvmejsel samtidigt som du drar det främre skyddet framåt L . Montera fläkten i hålet Följ tillämpliga säkerhetsföreskrifter om arbetet sker ovanför marknivå. Montering i vägg, tak eller ventil Markera den bakre plattans läge B .

1. Håll den bakre plattan så att kopplingsplinten

är vänd mot dig i det övre vänstra hörnet och läppen pekar mot hålet.

3. Se till att baksläppningen är vågrät och

markera lägens för de två fastsättningshålen i det övre högra hörnet och det undre vänstra hörnet.

4. Avlägsna baksläppningen från väggtrumman.

5. Borra skruvhål i fastsättningshålen och skruva

fast kvarvarande väggpluggar.

6. Håll den övre och undre vingen och montera

fast baksläppningen i väggen med hjälp av de spetsiga och självgängande skruvarna. Skruva inte fast för hårt.

7. Se till att vingarna öppnas och stängs utan

problem. Fönster- eller panelinstallation Täta hålet E

1. Placera den vita gummipackningen runt hålets

kant om du installerar i ett fönster eller en panel som inte är tjockare än 9 mm. Du behöver en DXDG-sats för dubbelglasat fönster om du installerar i en panel eller dubbelglasat fönster som är tjockare än 9 mm. Följ de instruktioner som bifogas specialsatsen. Fäst baksläppningen på brickan F

3. Justera den bakre plattans läge tills den är

1. Håll den övre och undre vingen och infoga

baksläppningen 2 i brickan 3 så att fastsättningspunkterna i det övre högra hörnet och det undre vänstra hörnet överensstämmer med hålen i brickan.

4. Markera de tre fastsättningspunkterna för den

bakre plattan på väggen, taket eller ventilationstrumman.

2. Stoppa in två av de platta, självgängande

skruvarna och fäst baksläppningen mot brickan.

5. Avlägsna den bakre plattan från trumman.

Montera fläkten i fönstret G

6. Borra skruvhål i dessa punkter om nödvändigt

och används väggpluggar vid behov.

1. Någon annan måste hålla baksläppningen och

brickan i läge på utsidan (brickan hålls mot glaset).

2. Infoga läppen försiktigt i väggtrumman, taket

1. Placera packningen (RG100) på den bakre

2. Om du installerar i tak eller ventil ska du

skjuta den del av teleskopröret som har den största diametern över packningen. Skär till röret innan du gör detta om detta visar sig nödvändigt.

3. Avlägsna uppslagning om du ledningsdrar

bakom fläkten. Dra nätkabeln genom kabelns ingångshål i den bakre plåten till plintarna D .

4. Om du ledningsdrar ovanifrån lämnar du

kabeln fri så att den kan läggas i labyrinten.

5. För in den bakre plattans läpp i väggen, taket

eller ventilationstrumman på samma sätt som beskrivits tidigare.

6. Sätt fast den bakre plattan i väggen, taket

eller ventilationstrumman med hjälp av lämplig utrustning. Skruva inte fast för hårt om du använder skruvar. Montera fast baksläppning

1. Avlägsna bakfyllningen från bifogad

skumremsa och sätt fast runt läppens utsida

2. Gå ut. Håll den övre och undre vingen och för

in läppen i väggtrumman.

2. Se till att de två upphöjda

fastsättningspunkterna i brickan ligger horisontellt samt inom hålets diameter.

3. Håll den bakre plattan från insidan så att

kopplingsplinten är vänd mot dig i det övre vänstra hörnet och läppen pekar mot hålet.

4. Se till att hålen i den bakre plattan

överensstämmer med hålen i brickan.

5. Stoppa in två av de bifogade platta,

självgängande skruvarna i fastsättningspunkterna och fäst den bakre plattan mot brickan. Skruva inte fast för hårt. Kabeldragning

• Kontrollera att strömmen är bortkopplad

1. Dra fläktens kablar enligt H . Kontrollera att

fläkten överensstämmer med diagrammet och dra kabeln mellan de två upphöjda stiften (om du drar ovanifrån) och genom labyrinten till kopplingsplinten.

2. Bryt strömmen och ta bort säkringarna.

3. Anslut kabeln från strömbrytaren till den

elektriska ledningsdragningen.

• Den skyddande säkringen för apparaten får inte överstiga 5 amp. Enbart DX100T I

• Justera körperioden genom att vrida kontrollen (T) medsols för höjning och motsols för sänkning. Enbart DX100H & DX100HP J

• Fukthetsgraden är förhandsinställd på cirka 70% RH (relativ fuktighet), men kan ställas in på mellan 50% och 95% RH med kontrollen (H).

• Tidsfördröjningen är förhandsinställd på cirka 20 minuter, men kan ställas in med kontrollen (T).

Båda kontrollerna är inställbara. Vrid dem medsols för att öka tid eller RH och motsols för att minska. Enbart DX100PIR K vilken fläkten arbetar i cirka 2 minuter. Rengöring (rekommenderar en gång i månaden)

EN KVALIFICERAD ELEKTRIKER MÅSTE

UTFÖRA ALLT RENGÖRINGSARBETE.

1. Se till att strömmen är bruten till fläkten innan

något rengöringsarbete påbörjas

2. Avlägsna det främre skyddet genom att trycka

på spännhakarna på enhetens sidor med en 3 mm-skruvmejsel samtidigt som du drar det främre skyddet framåt L .

3. Rengör det främre skyddet med en fuktad,

luddfri trasa eller en varm tvållösning. Torka det främre skyddet noga innan du monterar fast det igen

4. Sänk inte ned fläkten i vatten eller någon

annan vätska i syfte att rengöra några svåråtkomliga delar.

5. Rengör inte fläkten med starkt lösningsmedel.

6. Ingen annan typ av underhåll än rengöring

• Justera körperioden med kontrollen (T). Vrid skruvmejseln medsols för höjning och motsols för sänkning. Samtliga fläktar

• Om du drar ledningar ovanifrån skär du till öppningshålet som finns markerad på det främre skyddets översida.

• Placera det övre skyddet så att det överensstämmer med trumman. Skjut skyddet mot trumman tills klämmorna låser fast skyddet. Använda fläkten Enbart DX100 & DX100VTD

• Starta och stanna fläkten med på/avknappen. Enbart DX100PC

• Starta och stanna fläkten genom att dra i snöret. Enbart DX100T

Starta och stanna fläkten med på/avknappen. När du stänger av fläkten fortsätter den att arbeta under inställd tidsfördröjning. Enbart DX100H

Manuellt läge: Använd på/av-knappen. När du stänger av fläkten intar den automatiskt läge efter inställd tidsfördröjning (lampan indikerar när fläkten befinner sig i manuellt läge).

Automatiskt läge: Fläkten startar när relativ fuktighet stiger och stannar när fuktigheten sjunker. Enbart DX100PIR

Sensorn startar fläkten när den detekterar rörelser i rummet och fortsätter att arbeta under förhandsinställd körperiod. Den startar på nytt om den känner av nya rörelser, vilket innebär att rummet enbart ventileras när det används och omedelbart efteråt. När fläkten installeras för första gången iscensätts en stabiliseringsperiod på cirka 5 minuter, under
