Type de produit	Sèche-linge à condenseur
Marque	FAGOR
Modèle	3SF6CE
Capacité de charge	8 kg
Alimentation électrique	230 V ~ 50 Hz
Puissance maximale	2000 W (estimation)
Dimensions (H x L x P)	85 x 60 x 60 cm (estimation)
Poids	40 kg (estimation)
Programmes de séchage	Coton (très sec, sec, prêt à repasser, humide), Mixte, Synthétique, Délicat, Chemises, Aération Fraîcheur, Aère Laine, Minuterie
Options	Départ différé (jusqu'à 24h), Anti-froissage, Sonnerie, Minuterie
Système de séchage	Capteur d'humidité avec détection automatique du degré de séchage
Niveau sonore	Non spécifié (estimation 65 dB)
Entretien courant	Nettoyage du filtre après chaque cycle, vidange du bac d'eau après chaque cycle, nettoyage du condenseur deux fois par mois
Sécurité enfants	Verrouillage de porte non mentionné, mais précautions d'usage
Réversibilité de la porte	Oui, possibilité de modifier le sens d'ouverture
Montage en colonne	Possible avec kit adaptateur (optionnel)
Évacuation directe de l'eau	Possible avec kit fourni (modèles bac haut)
Éclairage intérieur	Ampoule type E14 15W/230V (selon modèle)
Matériaux recyclables	Emballage et appareil recyclables

FOIRE AUX QUESTIONS - 3SF6CE FAGOR

Comment nettoyer le filtre du sèche-linge ?

Le filtre se trouve dans la partie inférieure de l'ouverture. Tirez-le de bas en haut pour le retirer, ouvrez-le et enlevez la couche de peluche. Ne le passez pas sous l'eau. Remettez-le en place après chaque cycle.

À quelle fréquence faut-il vider le bac de récupération d'eau ?

Le bac doit être vidé après chaque cycle de séchage. S'il est plein pendant le cycle, l'appareil s'arrête et le voyant 'Bac plein' clignote.

Comment nettoyer le condenseur ?

Débranchez l'appareil. Ouvrez la grille avant, déverrouillez le condenseur et retirez-le. Nettoyez-le à l'eau claire, assurez-vous que tous les tubes sont débouchés. Remettez-le en place et verrouillez-le. À faire deux fois par mois.

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que la prise est branchée, la porte bien fermée, le condenseur verrouillé, et que vous avez appuyé sur 'Départ/Pause'. Si le problème persiste, contactez un professionnel.

Les temps de séchage sont trop longs, que vérifier ?

Vérifiez que le filtre n'est pas encrassé, que le linge est bien essoré (au moins 850 tr/min), que la pièce n'est pas trop chaude, que le condenseur est propre, et que les entrées d'air sont dégagées.

Comment utiliser la fonction départ différé ?

Choisissez un programme, appuyez sur 'Départ différé' jusqu'à obtenir le délai souhaité (max 24h), puis validez avec 'Départ/Pause'. Le programme démarrera après le délai.

Peut-on ajouter ou retirer du linge en cours de séchage ?

Oui, appuyez sur 'Départ/Pause' ou ouvrez la porte. L'afficheur clignotera. Ajoutez ou retirez le linge, refermez la porte, puis appuyez à nouveau sur 'Départ/Pause' pour reprendre.

Quels textiles ne pas sécher dans cet appareil ?

Ne séchez pas les articles contenant du caoutchouc (bonnet de douche, vêtements étanches), les chlorofibres (Thermolactyl), les pièces avec armatures, les articles volumineux (couettes), le linge non essoré ou traité avec des produits inflammables.

Comment modifier le sens d'ouverture de la porte ?

Retirez les vis des charnières, inversez le verrou et le cache-verrou, inversez le pène, visez la vis du côté opposé, inversez et fixez la charnière A sans serrer complètement, repositionnez la porte, puis inversez et fixez la charnière B. Serrez toutes les vis.

Que signifie le voyant 'Nettoyage condenseur' ?

Ce voyant clignote périodiquement pour vous rappeler de nettoyer le condenseur. Faites-le rapidement, car l'avertissement disparaît au démarrage du programme suivant.

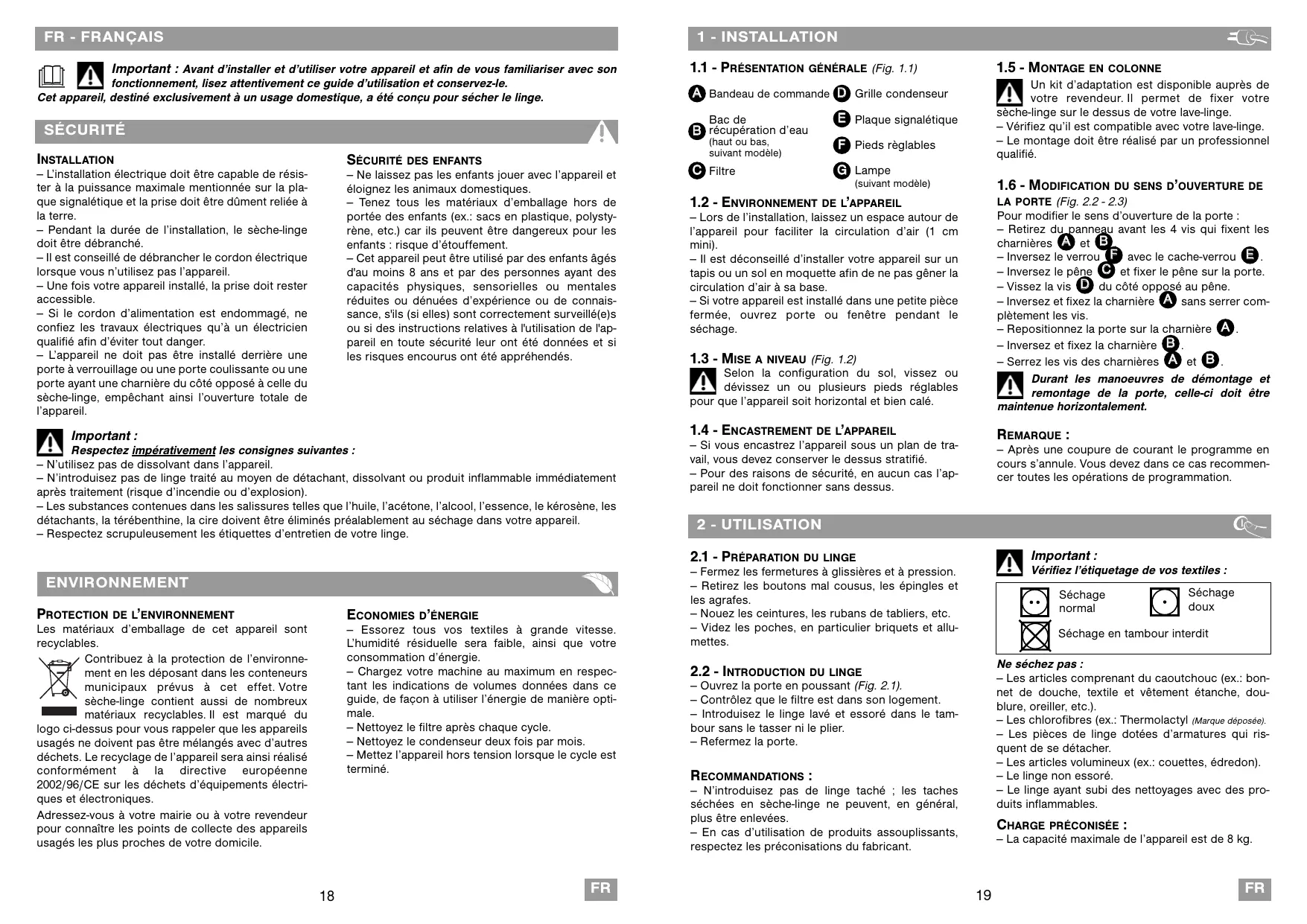

MODE D'EMPLOI 3SF6CE FAGOR

Sèche-linge à condenseur

Condenser tumble dryer

Important : Avant d'installer et d'utiliser votre appareil et afin de vous familiariser avec son fonctionnement, lisez attentivement ce guide d'utilisation et conservez-le.

Cet appareil, destiné exclusivement à un usage domestique, a été conçu pour sécher le linge.

SÉCURITÉ

INSTALLATION

• L'installation électrique doit être capable de résister à la puissance maximale mentionnée sur la plaque signalétique et la prise doit être dûment reliée à la terre.
• Pendant la durée de l'installation, le sèche-linge doit être débranché.
• Il est conseillé de débrancher le cordon électrique lorsque vous n'utilisez pas l'appareil.
• Une fois votre appareil installé, la prise doit rester accessible.
• Si le cordon d'alimentation est endommagé, ne confiez les travaux électriques qu'à un électricien qualifié afin d'éviter tout danger. L'appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissante ou une porte ayant une charnière du côté opposé à celle du sèche-linge, empêchant ainsi l'ouverture totale de l'appareil.

Important :

Respectez impérativement les consignes suivantes :

• N'utilisez pas de dissolvant dans l'appareil.
• N'introduisez pas de linge traité au moyen de détachant, dissolvant ou produit inflammable immédiatement après traitement (risque d'incendie ou d'explosion).
• Les substances contenues dans les salissures telles que l'huile, l'acétone, l'alcool, l'essence, le kérosène, les détachants, la térébenthine, la cire doivent être éliminées préalablement au séchage dans votre appareil.
• Respectez scrupuleusement les étiquettes d'entretien de votre linge.

ENVIRONNEMENT

PROTECTION DE L'ENVIRONNEMENT

Les matériaux d'emballage de cet appareil sont recyclables.

Contribuez à la protection de l'environnement en les déposant dans les conteneurs municipaux prévus à cet effet. Votre sèche-linge contient de nombreux matériaux recyclables. Il est marqué du

logo ci-dessus pour vous rappeler que les appareils usagés ne doivent pas être mélangés avec d'autres déchets. Le recyclage de l'appareil sera ainsi réalisé conformément à la directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques.

Adressez-vous à votre mairie ou à votre revendeur pour connaître les points de collecte des appareils usagés les plus proches de votre domicile.

SÉCURITÉ DES ENFANTS

• Ne laissez pas les enfants jouer avec l'appareil et éloignez les animaux domestiques.
• Tenez tous les matériaux d'emballage hors de portée des enfants (ex. : sacs en plastique, polystyrène, etc.) car ils peuvent être dangereux pour les enfants : risque d'étouffement.
• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

ÉCONOMIES D'ÉNERGIE

• Essorez tous vos textiles à grande vitesse. L'humidité résiduelle sera faible, ainsi que votre consommation d'énergie.
• Chargez votre machine au maximum en respectant les indications de volumes données dans ce guide, de façon à utiliser l'énergie de manière optimale.
• Nettoyez le filtre après chaque cycle.
• Nettoyez le condenseur deux fois par mois.
• Mettez l'appareil hors tension lorsque le cycle est terminé.

1 - INSTALLATION

1.1 - PRÉSENTATION GÉNÉRALE (Fig. 1.1)

Bandeau de commande, grille du condenseur

Bac de récupération d'eau (en haut ou en bas, selon le modèle)

Grille du condenseur

Lampe (selon le modèle)

1.2 - ENVIRONNEMENT DE L'APPAREIL

- Lors de l'installation, laissez un espace autour de l'appareil pour faciliter la circulation de l'air (1 cm minimum). - Il est déconseillé d'installer votre appareil sur un tapis ou un sol en moquette afin de ne pas gêner la circulation de l'air à sa base. - Si votre appareil est installé dans une petite pièce fermée, ouvrez une porte ou une fenêtre pendant le séchage.

1.3 - MISE À NIVEAU (Fig. 1.2)

Selon la configuration du sol, vissez ou dévissez un ou plusieurs pieds réglables pour que l'appareil soit horizontal et bien calé.

1.4 - ENCASTREMENT DE L'APPAREIL

• Si vous encastrez l'appareil sous un plan de travail, vous devez conserver le dessus stratifié.
• Pour des raisons de sécurité, en aucun cas l'appareil ne doit fonctionner sans dessus.

2 - UTILISATION

2.1 - PRÉPARATION DU LINGE

- Fermez les fermetures à glissières et à pression. - Retirez les boutons mal cousus, les épingles et les agrafes. - Nouez les ceintures, les rubans de tabliers, etc. - Videz les poches, en particulier briquets et allumettes.

2.2 - INTRODUCTION DU LINGE

• Ouvrez la porte en poussant (Fig. 2.1).
• Contrôlez que le filtre est dans son logement.
• Introduisez le linge lavé et essoré dans le tambour sans le tasser ni le plier.
• Refermez la porte.

RECOMMANDATIONS :

• N'introduisez pas de linge taché ; les taches séchées en sèche-linge ne peuvent, en général, plus être enlevées.
• En cas d'utilisation de produits assouplissants, respectez les préconisations du fabricant.

1.5 - MONTAGE EN COLONNE

Un kit d'adaptation est disponible auprès de votre revendeur. Il permet de fixer votre

sèche-linge sur le dessus de votre lave-linge.

• Vérifiez qu'il est compatible avec votre lave-linge.
• Le montage doit être réalisé par un professionnel qualifié.

1.6 - MODIFICATION DU SENS D'OUVERTURE DE LA PORTE (Fig. 2.2-2.3)

Pour modifier le sens d'ouverture de la porte :

• Retirez du panneau avant les 4 vis qui fixent les charnières A et B. Inversez le verrou F avec le cache-verrou E. Inversez le pêne et fixez-le sur la porte. Vissez la vis du côté opposé au pêne. Inversez et fixez la charnière A sans serrer complètement les vis.
• Repositionnez la porte sur la charnière A. Inversez et fixez la charnière B.
• Serrez les vis des charnières A et B.

Durant les manœuvres de démontage et remontage de la porte, celle-ci doit être tenue horizontalement.

REMARQUE :

• Après une coupure de courant, le programme en cours s'annule. Vous devez dans ce cas recommencer toutes les opérations de programmation.

Important : Vérifiez l'étiquetage de vos textiles :

Séchage normal

Séchage doux

Séchage en tambour interdit

Ne séchez pas :

• Les articles contenant du caoutchouc (ex. : bonnet de douche, textile et vêtement étanche, doublure, oreiller, etc.).
• Les chlorofibres (ex. : Thermolactyl (marque déposée)).
• Les pièces de linge dotées d'armatures qui risquent de se détacher.
• Les articles volumineux (ex. : couettes, édredon).
• Le linge non essoré.
• Le linge ayant subi des nettoyages avec des produits inflammables.

CHARGE PRÉCONISÉE :

- La capacité maximale de l'appareil est de 8 kg.

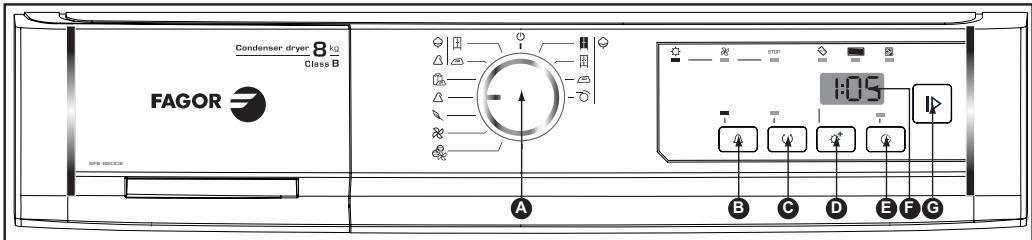

3.1 - LE BANDEAU DE COMMANDE

Sélecteur de programmes

Anti-froissage

Départ différé

Départ/Pause

Sonnerie

Minuterie

Afficheur

3.2 - PROGRAMMER UN CYCLE DE SÉCHAGE

Votre sèche-linge dispose d'un capteur permettant de détecter automatiquement le moment où votre linge a atteint le degré de séchage sélectionné.

MISE EN MARCHE DE L'APPAREIL

• Vérifiez que le cordon électrique est branché et que la porte est bien fermée.
• Choisissez votre programme (cf. tableau "Les programmes de votre sèche-linge" pages suivantes) en tournant le Sélecteur de programmes A (il tourne dans les deux sens).
• Appuyez sur la touche "Départ/Pause" | Le programme commence. L'afficheur F vous informe du temps restant, avec un degré de précision qui s'affine tout au long du cycle de séchage (Fig. 3.2.1).

Déroulement du programme :

STOP - Séchage - Refroidissement - Fin du programme

DÉPART DIFFÉRÉ D'UN PROGRAMME (Fig. 3.2.2)

• Choisissez votre programme à l'aide du Sélecteur de programmes A
• Appuyez sur la touche "Départ différé"

afin de retarder le départ de votre programme, d'heure en heures jusqu'à obtention du temps différé choisi (maxi 24h00).

Validez en appuyant sur la touche "Départ/Pause"

L'afficheur vous informe du temps restant avant le départ du programme. La dernière heure est décomptée en minutes.

La phase de départ différé terminée, le programme démarre réellement. L'afficheur vous informe alors du temps restant avec un degré de précision qui s'affine tout au long du cycle de séchage.

METTRE OU ENLEVER UNE PIÈCE PENDANT LE SÉCHAGE

• Appuyez sur la touche "Départ/Pause" pour interrompre le séchage ou ouvrez la porte directement.

L'afficheur clignote (Fig. 3.2.3).

- Mettez ou enlevez la ou les pièces de textile, refermez la porte. - Appuyez sur la touche "Départ/Pause" | G pour relancer le séchage.

MODIFICATION D'UNE PROGRAMMATION OU D'UN SÉCHAGE EN COURS

• Appuyez sur la touche "Départ/Pause" | D G pour interrompre le séchage. L'afficheur clignote (Fig. 3.2.3).
• Choisissez un autre programme.
• Appuyez sur la touche "Départ/Pause" | G pour relancer le séchage.

OPTION SONNERIE

• Appuyez sur la touche "Sonnerie". À la fin du séchage, 3 bips retentiront toutes les minutes pendant 1 heure, ou jusqu'à l'ouverture de la porte ou l'arrêt de l'appareil (Fig. 3.2.4).

OPTION ANTI-FROISSAGE

L'option "Anti-froissage" permet le brassage du textile toutes les 10 minutes pendant 24 heures ou jusqu'à l'ouverture de la porte ou l'arrêt de l'appareil. L'anti-froissage intervient dès que le séchage est terminé, et évite au textile de se tasser au fond du tambour.

- Pour sélectionner cette option, appuyez sur la touche "Anti-froissage" (Fig. 3.2.5).

OPTION MINUTERIE

Cette fonction vous permet de terminer le séchage de quelques pièces insuffisamment sèches (cas de charges non homogènes) ou de sécher rapidement de petites charges.

• Sélectionnez le programme adapté à vos textiles à l'aide du sélecteur de programmes A.
• Appuyez successivement sur la touche "Minuterie" jusqu'à l'obtention de la durée de séchage souhaitée. Ce temps est ajusté par plage de 10 minutes (Fig. 3.2.6). La température de séchage est adaptée au textile du programme sélectionné.
• Démarrez le séchage en appuyant sur la touche "Départ/Pause" | G.

AVERTISSEMENT "BAC PLEIN"

Si votre bac est plein pendant le cycle de séchage, l'appareil s'arrête en cours de programme. Le voyant "Bac plein" ainsi que le temps restant clignotent (Fig. 3.2.7). - Procédez à la vidange de votre bac de récupération d'eau (voir façon de procéder dans le chapitre "ENTRETIEN COURANT"). - Appuyez sur la touche "Départ/Pause" | G pour relancer le séchage.

AVERTISSEMENT "NETTOYAGE CONDENSEUR"

Périodiquement, le voyant "Condenseur" clignote pour vous rappeler que vous devez nettoyer le condenseur.

N'oubliez pas de faire aussitôt cette opération, car cet avertissement disparaîtra au départ du programme suivant.

ARRÊT DE L'APPAREIL

En fin de programme, le voyant "STOP" s'allume et l'afficheur indique "0:00" (Fig. 3.2.8). Les voyants "Filtre" et "Bac plein" clignotent pour vous rappeler que vous devez nettoyer le filtre et vider le bac de récupération d'eau après chaque cycle de séchage.

• Tournez le sélecteur de programmes A sur la position "Arrêt".
• Videz votre sèche-linge.
• Nettoyez le filtre et videz le bac de récupération d'eau (voir façon de procéder dans le chapitre "ENTRETIEN COURANT").

PHASE DE REFROIDISSEMENT

Chaque programme se termine par une phase de refroidissement de quelques minutes afin de permettre le refroidissement progressif du linge.

N'arrêtez pas votre sèche-linge avant la fin de cette phase.

REMARQUE :

• Les options "Sonnerie" et "Anti-froissage" restent sélectionnées d'un programme à l'autre. Un simple appui sur les touches vous permet de désélectionner ces options.

4.1 - NETTOYAGE DU FILTRE

Il est situé dans la partie inférieure de l'ouverture de votre sèche-linge.

Pour le nettoyer :

• Enlevez-le de son logement en tirant de bas en haut (Fig. 4.1.1).
• Ouvrez le filtre et nettoyez-le en le débarrassant de la mince couche de peluche qui le recouvre (Fig. 4.1.2).
• Remettez-le en place dans son logement en le poussant bien à fond.

Le filtre ne doit pas être passé sous l'eau (Fig. 4.1.3).

Il doit être nettoyé après chaque cycle de séchage.

4.2 - VIDANGE DU BAC DE RÉCUPÉRATION D'EAU

Le bac est situé en haut ou en bas de votre appareil (suivant le modèle). Il récupère l'eau extraite du linge pendant le séchage.

- Pour le vider, dégagez-le de son logement en le tirant vers vous (Fig. 4.2.1).

Le bac doit être vide après chaque cycle de séchage (Fig. 4.2.2).

• En cas de risque de gel et si vous voulez déplacer ou basculer votre appareil, videz le bac.

4.3 - NETTOYAGE DU CONDENSEUR

Le condenseur doit être nettoyé 2 fois par mois.

• Débranchez le cordon d'alimentation avant le nettoyage du condenseur.

Pour le nettoyer :

• Basculez la grille située à l'avant de l'appareil.
• Déverrouillez le condenseur et retirez-le délicatement (Fig. 4.3.1).
• Débarrassez-le des peluches. Nettoyez-le uniquement avec de l'eau sous le robinet (Fig. 4.3.2).

Après le nettoyage, assurez-vous que tous les tubes sont débouchés et que les ailettes sont propres.

• Frottez-le sommairement.
• Remettez-le en place en le verrouillant.
• Reclippez la grille.

Lors du remontage du condenseur, maintenez-le plaqué au fond de son logement avant verrouillage.

4.4 - NETTOYAGE DU SÈCHE-LINGE

Pour le nettoyage du tableau de bord, de l'accès au tambour, de la carrosserie, utilisez une éponge ou un chiffon humidifié avec de l'eau et du savon liquide uniquement.

• Veillez à ce qu'il n'y ait pas d'accumulation de bourre autour du sèche-linge.
• Nettoyez le joint de porte avec un chiffon humide, et le logement du filtre avec votre aspirateur une fois par an.
• Dans tous les cas, proscrivez les poudres abrasives, les éponges métalliques ou plastiques et les produits à base d'alcool ou de diluants (Fig. 4.4).

4.5 - ÉVACUATION DIRECTE DE L'EAU DE CONDENSATION (Modèles bac haut uniquement)

Afin de vous éviter de vider le bac de récupération d'eau à chaque utilisation, il existe un kit (*) qui permet l'évacuation directe de l'eau du condenseur vers les égouts (Tuyau + Déflecteur). Pour cela :

• Déboîtez le tuyau existant A et poussez-le vers l'intérieur de l'appareil (Fig. 4.5.1). - Clippez le déflecteur 3 au-dessus de la pompe (Fig. 4.5.1). Raccordez le tuyau du kit sur l'embout de l'appareil (Fig. 4.5.2).

Vous pouvez raccorder l'extrémité du tuyau d'évacuation soit :

• Sur un siphon ventilé (Fig. 4.5.3).
• Sur un siphon d'évier (Fig. 4.5.4). Lors d'un raccordement sur un siphon, vous devez retirer l'obturateur du siphon. Emmanchez ensuite l'embout caoutchouc à fond. Si nécessaire, ajoutez un collier de serrage (Fig. 4.5.4).
• (*) Ce kit est fourni avec l'appareil ou est disponible auprès de votre Service Après-Ventes (selon modèles).
• Le déflecteur doit être impérativement positionné avant le branchement du tuyau d'évacuation.

4.6 - CHANGEMENT DE L'AMPOULE (selon modèles)

Vous procéderez au changement de l'ampoule (type E14 - 15W/230V) (Fig. 1.1). Pour cela :

• Dévissez le cache en verre situé à gauche à l'intérieur de l'appareil.
• Dévissez l'ampoule défectueuse et changez-la.
• Revissez le cache en verre à fond.

Important : débranchez le cordon d'alimentation avant le changement de l'ampoule. Le changement de l'ampoule doit être effectué à froid.

Programmes	Nature du textile	Résultat de séchage
COTON
Très sec	Coton (jeans, peignoirs, ...)	Sec
Sec	Coton	Sec
Prêt à repasser	Coton	Légèrement humide
Repassage machine	Coton	Humide
MIXTE
Sec	Textiles courants	Sec
Prêt à repasser	Textiles courants	Légèrement humide
Autres programmes de séchage
Chemises	Synthétique, facile à repasser	Sec
Synthétique	Délicot, synthétique	Sec
Délicat	Très délicat: soie, lingerie synthétique léger ...	Sec
Rafraîchir et aérer vos textiles après un rangement prolongé
Aération Fraîcheur	Autres textiles	15 minutes
Aère Laine	Lainages	6 minutes

5.B - PROGRAMMES NORMALISÉS

PROGRAMMES PRÉCONISÉS POUR LES ESSAIS SELON EN 61121 - DIRECTIVE 95/13/CEE

Charge I	"coton sec"	8 kg	......	choisir	"Coton" - Sec
Charge II	"coton prét à repasser"	8 kg	......	choisir	"Coton" - Pré à repasser
Charge III	"textile d'entretien facile"	4 kg	......	choisisr	"Synthétique"

Quelques incidents peuvent survenir lors de l'utilisation de votre sèche-linge, voici des points à vérifier :

Problèmes :	Vérifiez si :
Le sèche-linge ne démarre pas :	- la prise de courant est branchée. - la porte est bien fermée. - le condenseur est bien verrouillé. - la touche "Départ" a été actionnée (si l'appareil n'est pas en pause).
Les temps de séchage sont trop longs :	- le filtre dans le tambour n'est pas encrassé. - la charge de linge est assez essorée (500 tours/min minimum, mais un essorage à 850 tours/min donne deailles temps de séchage). - la température dans la piece n'est pas trop élevé, sur tout si cette dernière est petite : au besoin, ouvrir la porte ou la fenêtre. - le condenseur n'est pas encrassé. - les entrées et les sorties d'air sont assez dégagées pour assurer une circulation correcte. - le programme de séchage sélectionné correspond au type de linge mis dans le tambour.
Le linge est trop humide :	- le filtre dans le tambour n'est pas encrassé. - la sélection du type de textile est correcte : passerze au programme supérieur. - le condenseur n'est pas bouché par des peluches.
Le linge est trop sec, trop froissé :	- le programme de séchage sélectionné correspond au type de linge mis dans le tambour.
Le séchage n'est pas homogène :	- la charge de linge n'est pas composée de textiles dont la nature est trop différente (ex. : drap avec blue-jean). - le linge a bien été mis "déplié" dans le tambour. - le tambour n'est pas trop chargé.
Les pieces de linge en synthétique sont chargesées d'électricité statique :	- le linge n'est pas trop sec. - vous avez utilisé de l'assouplissant lors du lavage, l'utilisation de ce produit permettant de réduire en grande partie les problèmes d'électricité statique.
Le voyant "bac plein" est allumé :	- le bac de récapération d'eau est plein : après l'avoir vidé, remettez-le correctement en place en le réemboitant à fond dans son logement.
Le voyant "bac plein" s'allume alors que le bac est vide :	- le bac est correctement emboité : poussez-le bien à fond. - le condenseur est bien verrouillé des deux côtsés.

INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces renseignements figurent sur la plaque signalétique (Fig. 1.1).
