Tipo de producto	Secadora por condensación
Marca	FAGOR
Modelo	3SF6CE
Capacidad de carga	8 kg
Alimentación eléctrica	230 V ~ 50 Hz
Potencia máxima	2000 W (estimación)
Dimensiones (Al x An x Pr)	85 x 60 x 60 cm (estimación)
Peso	40 kg (estimación)
Programas de secado	Algodón (muy seco, seco, listo para planchar, húmedo), Mixto, Sintético, Delicado, Camisas, Ventilación Frescura, Airea Lana, Temporizador
Opciones	Inicio diferido (hasta 24h), Anti-arrugas, Sonido, Temporizador
Sistema de secado	Sensor de humedad con detección automática del grado de secado
Nivel sonoro	No especificado (estimación 65 dB)
Mantenimiento habitual	Limpieza del filtro después de cada ciclo, vaciado del depósito de agua después de cada ciclo, limpieza del condensador dos veces al mes
Seguridad infantil	Bloqueo de puerta no mencionado, pero precauciones de uso
Reversibilidad de la puerta	Sí, posibilidad de cambiar el sentido de apertura
Montaje en columna	Posible con kit adaptador (opcional)
Evacuación directa del agua	Posible con kit suministrado (modelos depósito alto)
Iluminación interior	Bombilla tipo E14 15W/230V (según modelo)
Materiales reciclables	Embalaje y aparato reciclables

Preguntas frecuentes - 3SF6CE FAGOR

¿Cómo limpiar el filtro de la secadora?

El filtro se encuentra en la parte inferior de la abertura. Tire de él de abajo hacia arriba para retirarlo, ábralo y quite la capa de pelusa. No lo pase bajo el agua. Vuelva a colocarlo después de cada ciclo.

¿Con qué frecuencia hay que vaciar el depósito de recuperación de agua?

El depósito debe vaciarse después de cada ciclo de secado. Si se llena durante el ciclo, el aparato se detiene y el indicador 'Depósito lleno' parpadea.

¿Cómo limpiar el condensador?

Desenchufe el aparato. Abra la rejilla frontal, desbloquee el condensador y retírelo. Límpielo con agua clara, asegúrese de que todos los tubos estén despejados. Vuelva a colocarlo y bloquéelo. Hacerlo dos veces al mes.

¿Qué hacer si la secadora no arranca?

Verifique que el enchufe esté conectado, la puerta bien cerrada, el condensador bloqueado, y que haya presionado 'Inicio/Pausa'. Si el problema persiste, contacte a un profesional.

Los tiempos de secado son demasiado largos, ¿qué verificar?

Verifique que el filtro no esté obstruido, que la ropa esté bien centrifugada (al menos 850 rpm), que la habitación no esté demasiado caliente, que el condensador esté limpio, y que las entradas de aire estén despejadas.

¿Cómo usar la función inicio diferido?

Elija un programa, presione 'Inicio diferido' hasta obtener el retardo deseado (máx. 24h), luego confirme con 'Inicio/Pausa'. El programa se iniciará después del retardo.

¿Se puede añadir o quitar ropa durante el secado?

Sí, presione 'Inicio/Pausa' o abra la puerta. El visualizador parpadeará. Añada o quite la ropa, cierre la puerta, luego presione nuevamente 'Inicio/Pausa' para reanudar.

¿Qué textiles no secar en este aparato?

No seque artículos que contengan caucho (gorro de ducha, ropa impermeable), clorofibras (Thermolactyl), piezas con armazones, artículos voluminosos (edredones), ropa sin centrifugar o tratada con productos inflamables.

¿Cómo cambiar el sentido de apertura de la puerta?

Retire los tornillos de las bisagras, invierta el cerrojo y la cubierta del cerrojo, invierta el pestillo, atornille el tornillo en el lado opuesto, invierta y fije la bisagra A sin apretar completamente, reposicione la puerta, luego invierta y fije la bisagra B. Apriete todos los tornillos.

¿Qué significa el indicador 'Limpieza del condensador'?

Este indicador parpadea periódicamente para recordarle limpiar el condensador. Hágalo rápidamente, ya que la advertencia desaparece al iniciar el siguiente programa.

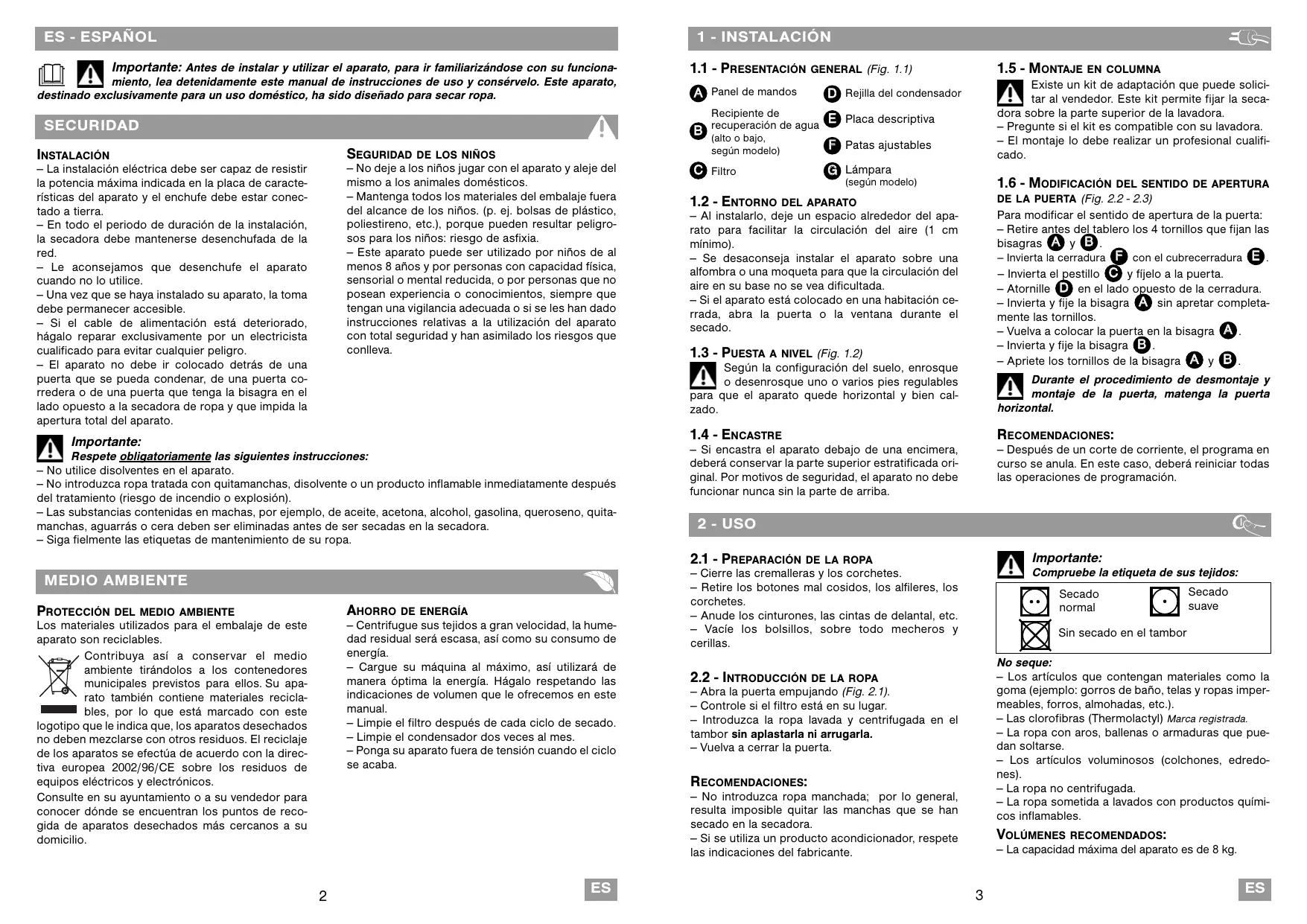

MANUAL DE USUARIO 3SF6CE FAGOR

Secadora de condensación

Secadora de condensación

Importante: Antes de instalar y utilizar el aparato, para familiarizarse con su funcionamiento, lea detenidamente este manual de instrucciones de uso y consérvelo. Este aparato, exclusivamente para uso doméstico, ha sido diseñado para secar ropa.

SEGURIDAD

INSTALACIÓN

-La instalación eléctrica debe ser capaz de resistir la potencia máxima indicada en la placa de características del aparato y el enchufe debe estar conectado a tierra. - Durante todo el periodo de duración de la instalación, la secadora debe mantenerse desenchufada de la red. - Le aconsejamos que desenchufe el aparato cuando no lo utilice. - Una vez instalado el aparato, la toma debe permanecer accesible. - Si el cable de alimentación está deteriorado, haga que lo repare exclusivamente un electricista cualificado para evitar cualquier riesgo. - El aparato no debe colocarse detrás de una puerta que se pueda cerrar, de una puerta corredera o de una puerta que tenga la bisagra en el lado opuesto a la secadora de ropa y que impida la apertura total del aparato.

SEGURIDAD DE LOS NIÑOS

• No permita que los niños jueguen con el aparato y aleje del mismo a los animales domésticos.
• Mantenga todos los materiales del embalaje fuera del alcance de los niños (p. ej. bolsas de plástico, poliestireno, etc.), porque pueden resultar peligrosos para los niños: riesgo de asfixia.
• Este aparato puede ser utilizado por niños de al menos 8 años y por personas con capacidad física, sensorial o mental reducida, o por personas que no posean experiencia o conocimientos, siempre que tengan una vigilancia adecuada o si se les han dado instrucciones relativas a la utilización del aparato con total seguridad y han asimilado los riesgos que conlleva.

Importante:

Respete obligatoriamente las siguientes instrucciones:

• No utilice el aparato.
• No introduzca ropa tratada con quitamanchas, disolvente o un producto inflamable inmediatamente antes del tratamiento (riesgo de incendio o explosión). Las sustancias contenidas en manchas, por ejemplo, de aceite, acetona, alcohol, gasolina, queroseno, quitamanchas, aguarrás o cera deben ser eliminadas antes de ser secadas en la secadora.
• Siga fielmente las etiquetas de mantenimiento de su ropa.

MEDIO AMBIENTE

PROTECCIÓN DEL MEDIO AMBIENTE

Los materiales utilizados para el embalaje de este aparato son reciclables.

Contribuya a conservar el medio ambiente tirándolos a los contenedores municipales previstos para ellos. Su aparato también contiene materiales reciclables, por lo que está marcado con este

logotipo que le indica que los aparatos desechados no deben mezclarse con otros residuos. El reciclaje de los aparatos se efectúa de acuerdo con la directiva europea 2002/96/CE sobre los residuos de equipos eléctricos y electrónicos.

Consulte en su ayuntamiento o a su vendedor para poder conocer dónde se encuentran los puntos de recogida de aparatos desechados más cercanos a su domicilio.

AHORRO DE ENERGÍA

• Centrifugue sus tejidos a gran velocidad, la humedad residual será escasa, así como su consumo de energía.
• Cargue su máquina al máximo, así utilizará de manera óptima la energía. Hágalo respetando las indicaciones de volumen que le ofrecemos en este manual.
• Limpie el filtro después de cada ciclo de secado.
• Limpie el condensador dos veces al mes. Ponga su aparato fuera de tensión cuando el ciclo se acabe.

1 - INSTALACIÓN

1.1 - PRESENTACIÓN GENERAL (Fig. 1.1)

Panel de mandos

Rejilla del condensador

Recipiente de

Placa descriptiva

recuperación de agua (alto o bajo, según modelos)

Patas ajustables

Filtro

Lámpara (según modelo)

1.2 - ENTORNO DEL APARATO

• Al instalarlo, debe dejarse un espacio alrededor del aparato para facilitar la circulación del aire (1 cm como mínimo).
• Se desaconseja instalar el aparato sobre una alfombra o una moqueta para que la circulación del aire en su base no se vea dificultada. Si el aparato está colocado en una habitación cerrada, abra la puerta o la ventana durante el secado.

1.3 - PUESTA A NIVEL (Fig. 1.2)

Según la configuración del suelo, enrosque o desenrosque uno o varios pies regulables

para que el aparato quede horizontal y bien calzado.

1.4 - EMPOTRADO

• Si se empotra el aparato bajo una encimera, se debe conservar la parte superior estratificada original. Por motivos de seguridad, el aparato no debe funcionar nunca sin la parte de arriba.

1.5 - MONTAJE EN COLUMNA

• Existe un kit de adaptación que puede solicitarse al vendedor. Este kit permite fijar la secadora sobre la parte superior de la lavadora.
• Pregunte si el kit es compatible con su lavadora.
• El montaje lo debe realizar un profesional cualificado.

1.6 - MODIFICACIÓN DEL SENTIDO DE APERTURA

DE LA PUERTA (Fig. 2.2 - 2.3)

Para modificar el sentido de apertura de la puerta:

• Retire antes del tablero los 4 tornillos que fijan las bisagras A y B.
• Invierta la cerradura con el cubrecerradura E.
• Invierta el pestillo y fíjelo a la puerta.
• Atornille (D) en el lado opuesto de la cerradura.
• Invierta y fije la bisagra A sin apretar completamente los tornillos. Vuelva a colocar la puerta en la bisagra A
• Invierta y fije la bisagra B
• Apriete los tornillos de la bisagra A y B.

Durante el procedimiento de desmontaje y montaje de la puerta, mantenga la puerta frontal.

RECOMENDACIONES:

• Después de un corte de corriente, el programa en curso se anula. En este caso, deben reiniciarse todas las operaciones de programación.

2- USO

2.1 - PREPARACIÓN DE LA ROPA

-Cierre las cremalleras y los corchetes. - Retire los botones mal cosidos, los alfileres, los corchetes. - Anude los cinturones, las cintas de delantal, etc. - Vacíe los bolsillos, sobre todo mecheros y cerillas.

2.2 - INTRODUCCIÓN DE LA ROPA

• Abra la puerta empujando (Fig. 2.1).
• Controle si el filtro está en su lugar.
• Introduzca la ropa lavada y centrifugada en el tambor sin aplastarla ni arrugarla. -Vuelva a cerrar la puerta.

RECOMENDACIONES:

• No introduzca ropa manchada; por lo general, resulta imposible quitar las manchas que se han secado en la secadora.
• Si se utiliza un producto acondicionador, respete las indicaciones del fabricante.

Importante: Compruebe la etiqueta de sus tejidos:

Secado normal

Secado suave

Sin secado en el futuro

No secar:

• Los artículos que contengan materiales como la goma (ejemplo: gorros de baño, telas y ropas impermeables, forros, almohadas, etc.). -Las clorofibras (Thermolactyl) Marca registrada. -La ropa con aros, ballenas o armaduras que puedan soltarse.
• Los artículos voluminosos (colchones, edredones). -La ropa no centrifugada. -La ropa sometida a lavados con productos químicos inflamables.

VOLÚMENES RECOMENDADOS:

• La capacidad máxima del aparato es de 8 kg.

3.1 - EL PANEL DE MANDOS

Selector de programa

Antiarrugas

Señal Acústica

Tiempo Extra

Retardo Horario

Inicio/Pausa

Pantalla

3.2 - PROGRAMACIÓN DE UN CICLO DE SECADO

Su secadora cuenta con un sensor que permite detectar automáticamente cuándo está seca la ropa.

• Compruebe si el cable eléctrico está enchufado y si la puerta está bien cerrada.
• Seleccione su programa, girando el Selector de programa (puede girar en ambos sentidos). - Pulse el botón "Inicio/Pausa" para iniciar el programa (Fig. 3.2.1).

La pantalla F le informa del tiempo restante, con un grado de precisión que se va ajustando según transcurre el ciclo de secado.

Desarrollo del programa:

Secado - Refrigeración - Fin de programa

RETARDO HORARIO DE UN PROGRAMA (Fig. 3.2.2)

- Elija un programa girando el Selector de programa A. - Pulse el botón "Retardo Horario" (E) para retrasar el inicio de su programa de hora en hora hasta obtener el tiempo diferido deseado (máximo 24h00). - Para validar su elección, pulse el botón "Inicio/Pausa".

La pantalla queda fija, indicándole el tiempo que falta para el inicio de su programa. La última hora se cuenta en horas.

Una vez que termine la fase de retardo horario, el programa arranca automáticamente. La pantalla le indica el tiempo restante, con un grado de precisión que se va haciendo más exacto según avanza el ciclo de secado.

METER O SACAR UNA PRENDA DURANTE EL SECADO

• Pulse "Inicio/Pausa" para interrumpir el secado o abra la puerta directamente. La pantalla parpadea (Fig. 3.2.3). Meta o saque la prenda o las prendas de ropa y cierre la puerta. Pulse el botón "Inicio/Pausa" para relanzar el secado.

MODIFICACIÓN DE UNA PROGRAMACIÓN O DE UN SECADO EN CURSO

Pulse "Inicio/Pausa" para interrumpir el secado o abra la puerta directamente. La pantalla parpadea (Fig. 3.2.3). Elija el programa. Pulse el botón "Inicio/Pausa" para relanzar el secado.

OPCIÓN SEÑAL ACÚSTICA

Pulse el botón "Señal Acústica". Al final del secado, sonarán 3 pitidos cada minuto durante 1 hora, o hasta que se abra la puerta o separe el aparato (Fig. 3.2.4).

OPCIÓN ANTIARRUGAS

La opción "Antiarrugas" permite remover la ropa cada 10 minutos durante 24 horas, o hasta que se abra la puerta del aparato. Comienza cuando ha finalizado el secado y evita que la ropa se aplaste.

Para seleccionarla, pulse la tecla "Antiarrugas" (Fig. 3.2.5).

OPCIÓN "TIEMPO EXTRA"

Esta función le permite terminar el secado de algunas prendas insuficientemente secas (puede ocurrir con cargas no homogéneas) o secar rápidamente pequeñas cargas.

• Seleccione el programa adecuado para el tipo de tejido con los programas A.
• Pulse repetidamente el botón "Tiempo Extra" hasta que el indicador se encienda.

La temperatura de secado se adapta al tejido del programa seleccionado.

• Inicie el secado pulsando el botón "Inicio/Pausa".

TRANSCURSO DE CICLO

Si su recipiente de recuperación de agua está lleno durante el ciclo de secado, el aparato se detiene en el transcurso del programa. El indicador luminoso "Vaciar depósito" y el tiempo restante parpadean (Fig. 3.2.7). - Proceda al vaciado del recipiente de recuperación de agua (ver forma de proceder en el capítulo "MANTENIMIENTO CORRIENTE"). - Pulse el botón "Inicio/Pausa" para relanzar el secado.

ADVERTENCIA "LIMPIEZA CONDENSADOR"

Cada cierto tiempo, el piloto "Condensador" parpadeará para recordarle que deben limpiar el condensador.

No se olvide de realizar esta operación de inmediato, ya que el aviso desaparecerá al

poner en marcha el programa siguiente.

PARADA DEL APARATO

Al final del programa, el indicador luminoso "STOP" está encendido y la pantalla indica "0:00" (Fig. 3.2.8). Los indicadores luminosos de "Filtro" y "Vaciar depósito" parpadean para recordarle que debe limpiar el filtro y vaciar el compartimento de recuperación de agua después de cada ciclo de secado.

- Gire el Selector de tiempo A hasta la posición "Parada" - Vacíe la secadora. - Limpie el filtro y vacíe el recipiente de recuperación de agua (ver forma de proceder en el capítulo "MANTENIMIENTO CORRIENTE").

FASE DE REFRIGERACIÓN

Cada programa se termina con una fase de refrigeración de algunos minutos para que la ropa se enfríe de manera progresiva.

-Las opciones "Antiarrugas" y "Señal Acústica" se mantienen seleccionadas de un programa a otro. Para deseleccionar estas opciones solo tiene que pulsar la tecla correspondiente, incluso en el transcurso del programa.

4.1 - LIMPIEZA DEL FILTRO

Está situado en la parte inferior de la abertura de su secadora.

Para limpiarlo:

• Sáquelo de su compartimento tirando de abajo hacia arriba. (Fig. 4.1.1).
• Abra el filtro y límpielo quitando la fina capa de pelusa que lo recubre (Fig. 4.1.2). Vuelva a colocarlo en su compartimento empujando bien a fondo.

Sobre todo, no debe exponerse al agua (Fig. 4.1.3). El filtro se debe limpiar después de cada ciclo de secado.

4.2 - DESAGÜE DEL RECIPIENTE DE RECUPERACIÓN DE AGUA

Está situado en la parte inferior o superior (según modelo) de su aparato. Recupera el agua extraída de la ropa durante el secado.

Para vaciarlo:

• Sáquelo de su compartimento tirando hacia afuera (Fig. 4.2.1). El recipiente debe vaciarse después de cada ciclo de secado (Fig. 4.2.2).
• En caso de riesgo de helada, si quiere mover y/o volcar su aparato, vacíe el recipiente.

4.3 - LIMPIEZA DEL CONDENSADOR

El condensador debe limpiarse dos veces al mes. Desenchufe el cable de alimentación antes de limpiar el condensador.

Vuelque la rejilla situada en la parte delantera del aparato. Abra el condensador y retírelo delicadamente (Fig. 4.3.1). Retire las pelusas del condensador. Límpielo únicamente con agua del grifo (Fig. 4.3.2). Asegúrese de que todos los tubos están "destapados" y de que las aletas están limpias. Frótelo brevemente. Vuelva a poner el condensador en su sitio, ciérrelo y vuelva a encajar la rejilla.

Cuando esté montando el condensador de nuevo, mantenga el condensador sujeto en el fondo de su compartimento durante la operación de cierre.

4.4 - LIMPIEZA DEL APARATO (Fig. 4.4)

Para la limpieza del panel de control, del acceso al exterior, de la carrocería, utilice solamente una esponja o un trapo húmedo con agua y jabón líquido.

• Preste atención para que la borra no se acumule alrededor de la secadora.
• Limpie la junta de puerta con un trapo húmedo y el soporte del filtro con la aspiradora una vez al año.
• Están prohibidos en todos los casos los polvos abrasivos, las esponjas metálicas o plásticas y los productos a base de alcohol o de disolvente.

4.5 - EVACUACIÓN DIRECTA DEL AGUA DE CONDENSACIÓN (Modelos compartimento superior)

Con el objetivo de no tener que vaciar el compartimento de recuperación de agua cada vez que se utilice, tiene a su disposición un kit^* para la evacuación directa del agua del condensador hacia las tuberías de drenaje (Tubo ^+ Deflector). Para ello:

• Desencaje el tubo existente A y presiónelo hacia el interior del aparato (Fig. 4.5.1).
• Enganche el deflector B encima de la bomba (Fig. 4.5.1).
• Empalme el tubo del kit a la boquilla del aparato (Fig. 4.5.2).

Tiene dos opciones para empalmar el extremo del tubo de evacuación:

• en un sifón ventilado (Fig. 4.5.3).
• en un sifón de desagüe (Fig. 4.5.4). Durante el empalme en un sifón, debe retirar el obturador del sifón. A continuación, empalme la boquilla de caudal completamente. En caso necesario, añada una abrazadera para tubos (Fig. 4.5.4).
• (*) Este kit se incluye con el aparato o está disponible en el Servicio Técnico (según modelos).
• El deflector debe colocarse imperativamente antes que la acometida del tubo de evacuación.

4.6 - CAMBIO DE LA BOMBILLA (según modelos)

El cambio de la bombilla (como E14-15W/230V) puede realizarlo usted mismo (Fig. 1.1). Para ello:

• Destornille la cubierta situada a la izquierda en el interior del aparato.
• Destornille la bombilla defectuosa G y cámbiela.
• Atornille la cubierta.

Importante: Desenchufe el cable de alimentación antes de cambiar la bombilla. La bombilla se debe cambiar en frío.

5.A - LOS PROGRAMAS DE SU SECADORA

Programas	Tipo de tejido	Resultado del secado
ALGODON
Extra seco	Algodón	Seco
Seco	Algodón	Seco
Punto plancha	Algodón	Poco húmedo
Planchado amaids	Algodón	Húmedo
MIXTO
Seco	Tejidos corrientes	Seco
Punto plancha	Tejidos corrientes	Poco húmedo
Otros programas de secado
Camisas	Sintético, fácil planchado	Seco
Sintético	Delicado, sintético	Seco
Delicado	Muy delicado: seda, lencería sintética final...	Seco
Refresque y airee sus tejidos cuando lleven是多么 tiempo guarded
Aireación	Otros tejidos	15关键时刻
Aireación/Lana	Ropa de lana	6关键时刻

5.B - PROGRAMAS NORMALIZADOS

PROGRAMAS RECOMENDADOS PARA LAS PRUEBAS DE ACUERDO CON EN 61121 DIRECTIVA 95/13/CEE

Carga I	"Algodón seco"	8 kg	...	selectionar	"Algodón" lista Seco
Carga II	"Algodón lista para planchar"	8 kg	...	selectionar	"Algodón" lista Punto plancha
Carga III	"Tejido de fácil mantenimiento"	4 kg	...	selectionar	"Sintético"

Se pueden producir algunos incidentes durante la utilización de su secadora. Compruebe los siguientes puntos:

Averías:	Compruebe si:
La secadora no se pone en marcha:	- la toma de corriente está enchufada. - la puerta está bien cerrada. - el condensador está bien cerrado. - está pulsado el botón "Inicio" (si el aparato no está en pausa).
Los tiempos de secado son demasiado largos:	- el filtro en el tambor está cargado de pelulas. - la carga de ropa estábastantecentrifugada (500 vueltas/min.mínimo, pero uncentrifugado de 850/min.da最好的tiempo de secado). - laTemperatura de la habitaciónuede serdemasiado alta, en especial si espequeña: si esnéaseñas, abrirla puerta o laventana. - el condensador estásucio. - las entradas y lassalidasde aireestánlibrespara quepuedehaberunacirculacióncorrecta. - elprogramadesecado selecciónado corresponded al tipo de ropaintroducido enel tambor.
La ropa estádemasiadohúmeda:	- elfiltreno enel tambor estácargado de pelulas. - la selección del tipo de secadoes correcta:pasea unprograma superior. - elcondensador estátapado porpelusas.
La ropaste DEMASIADO seca, demasiadoarrugada:	- elprogramadesecadoSelecciónado corresponded al tipo de ropaintroducido enel tambor.
El secado no es homógeno:	- la carga de ropao está compuesta detejidos difer- rentes (ej.paño convaqueros azules). - la ropase ha introducido bien "extendida" enel tam- bor. - el;tambor no estádemasiadocargado.
Las prevalasnítéticasestáncargadasde electricidadestática:	- la ropao estádemasiadoseca. - hautiliduzuizante paraelavado, eluso de este productodeportemite reducir en gran medida los proble-mas de electricidadestática.
Elindicadorluminoso"recipiente lleno" estáencendido:	- el recipientede recuperacióndeagua estálleno: una vez que lo hayavaciado, vuelva acolocarlo correcta-mente en su sitioencajándolo enel fondo de su com-partimento.
Elindicadorluminoso"recipiente lleno"se enciende cuando el recipiente estávacio:	- el recipientede haencajadocorrectamente: empujelo bien a fondo. - el condensador estábeniorterrado porambo lados.

7 - INTERVENCIONES

Las posibles intervenciones en su aparato deben realizarlas un profesional capacitado autorizado de la marca. En su llamada, mencione la referencia completa de su aparato (modelo, tipo, número de serie). Estos datos aparecen en la placa descriptiva (Fig. 1.1).

• Para seleccionar esta opción, pulse la tecla "Antivincos" (Fig. 3.2.5).

OPCIÓN DE "TEMPORIZADOR"

Nunca debe ser pasado por agua (Fig. 4.1.3).

El filtro debe limpiarse después de cada ciclo.

4.2 - VACIAR EL RECIPIENTE DE RECUPERACIÓN DE AGUA

4.3 - LIMPIEZA DEL CONDENSADOR

El indicador parpadea (figura 3.2.3).

Pulse el botón de desincrustación (figura).

C 3.2.5

POSIBILIDAD DE AJUSTE DE HORA
