3SF6CE - Secador de roupa FAGOR - Manual de utilização gratuito

Tipo de produto	Secadora de roupa por condensação
Marca	FAGOR
Modelo	3SF6CE
Capacidade de carga	8 kg
Alimentação elétrica	230 V ~ 50 Hz
Potência máxima	2000 W (estimativa)
Dimensões (A x L x P)	85 x 60 x 60 cm (estimativa)
Peso	40 kg (estimativa)
Programas de secagem	Algodão (muito seco, seco, pronto para passar, úmido), Misto, Sintético, Delicado, Camisas, Ventilação Refrescante, Secagem Lã, Temporizador
Opções	Início retardado (até 24h), Antiamarrotamento, Sinal sonoro, Temporizador
Sistema de secagem	Sensor de umidade com detecção automática do grau de secagem
Nível sonoro	Não especificado (estimativa 65 dB)
Manutenção corrente	Limpeza do filtro após cada ciclo, esvaziamento do tanque de água após cada ciclo, limpeza do condensador duas vezes por mês
Segurança infantil	Travamento da porta não mencionado, mas precauções normais
Reversibilidade da porta	Sim, possibilidade de modificar o sentido de abertura
Montagem em coluna	Possível com kit adaptador (opcional)
Evacuação direta da água	Possível com kit fornecido (modelos com tanque alto)
Iluminação interna	Lâmpada tipo E14 15W/230V (conforme modelo)
Materiais recicláveis	Embalagem e aparelho recicláveis

Perguntas frequentes - 3SF6CE FAGOR

Como limpar o filtro da secadora?

O filtro fica na parte inferior da abertura. Puxe-o de baixo para cima para retirar, abra-o e remova a camada de fiapos. Não o passe debaixo de água. Recoloque-o após cada ciclo.

Com que frequência devo esvaziar o tanque de coleta de água?

O tanque deve ser esvaziado após cada ciclo de secagem. Se estiver cheio durante o ciclo, o aparelho para e a luz 'Tanque cheio' pisca.

Como limpar o condensador?

Desligue o aparelho. Abra a grade frontal, destrave o condensador e retire-o. Limpe-o com água limpa, certifique-se de que todos os tubos estão desobstruídos. Recoloque-o e trave-o. Deve ser feito duas vezes por mês.

O que fazer se a secadora não ligar?

Verifique se a tomada está ligada, a porta bem fechada, o condensador travado e se pressionou 'Iniciar/Pausa'. Se o problema persistir, contacte um profissional.

Os tempos de secagem estão muito longos, o que verificar?

Verifique se o filtro não está entupido, se a roupa está bem centrifugada (pelo menos 850 rpm), se o ambiente não está muito quente, se o condensador está limpo e se as entradas de ar estão desobstruídas.

Como usar a função início retardado?

Escolha um programa, pressione 'Início retardado' até obter o atraso desejado (máx. 24h), depois confirme com 'Iniciar/Pausa'. O programa iniciará após o atraso.

Pode-se adicionar ou retirar roupa durante a secagem?

Sim, pressione 'Iniciar/Pausa' ou abra a porta. O visor piscará. Adicione ou retire a roupa, feche a porta e pressione novamente 'Iniciar/Pausa' para retomar.

Quais tecidos não secar neste aparelho?

Não seque artigos que contenham borracha (touca de banho, roupas impermeáveis), clorofibras (Thermolactyl), peças com armações, artigos volumosos (edredons), roupa não centrifugada ou tratada com produtos inflamáveis.

Como modificar o sentido de abertura da porta?

Remova os parafusos das dobradiças, inverta a trava e a tampa da trava, inverta o ferrolho, aparafuse do lado oposto, inverta e fixe a dobradiça A sem apertar completamente, reposicione a porta, depois inverta e fixe a dobradiça B. Aperte todos os parafusos.

O que significa a luz 'Limpeza condensador'?

Esta luz pisca periodicamente para lembrá-lo de limpar o condensador. Faça-o rapidamente, pois o aviso desaparece ao iniciar o programa seguinte.

MANUAL DE UTILIZADOR 3SF6CE FAGOR

PUESTA EN FUNCIONAMENTO DEL APARATO

Não pare a secadora antes de este ciclo ter terminado.

OBSERVAÇÕES:

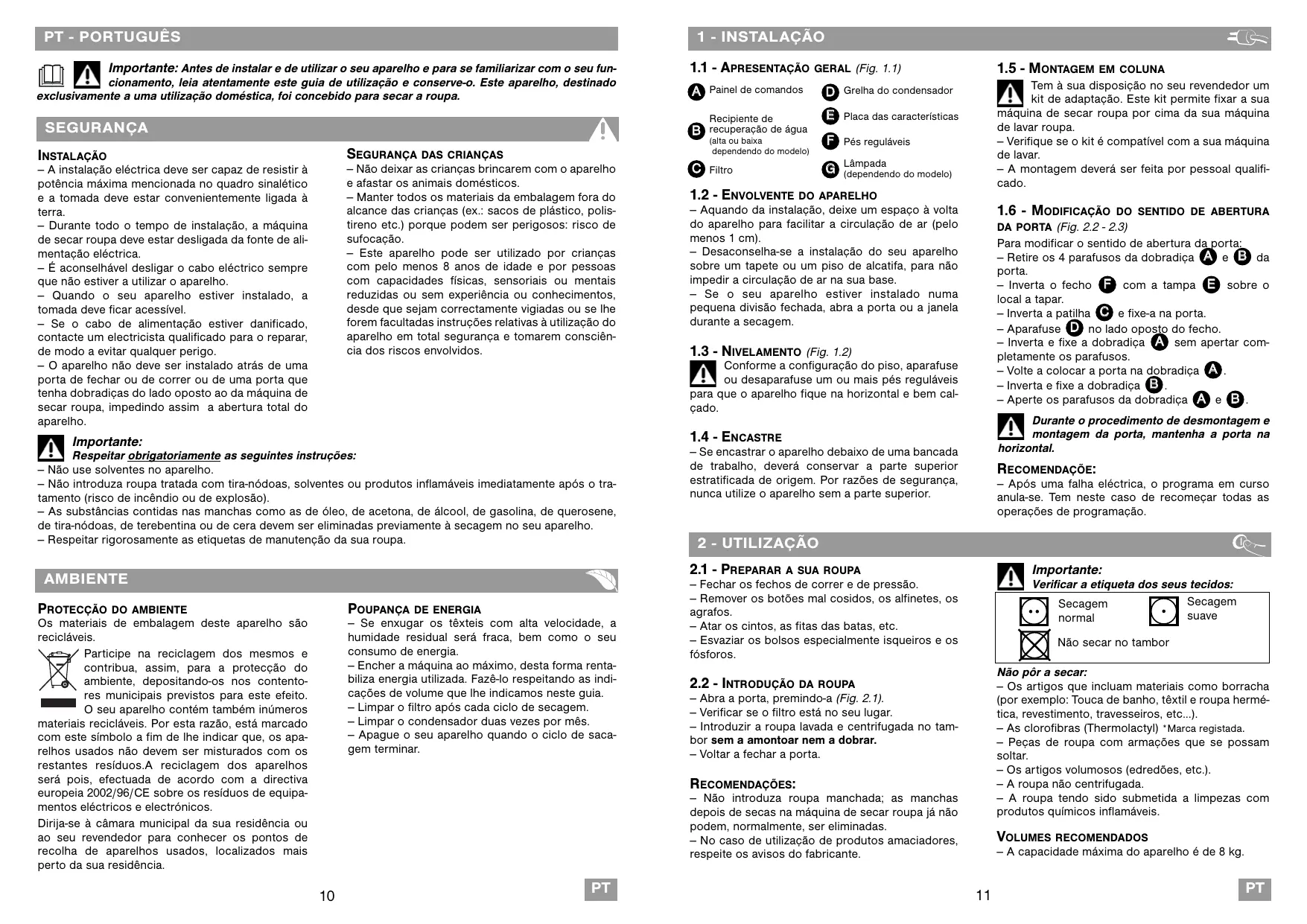

Importante: Antes de instalar e utilizar o seu aparelho e para se familiarizar com o seu funcionamento, leia atentamente este guia de utilização e conserve-o. Este aparelho, destinado a uma utilização doméstica, foi concebido para secar roupa.

SEGURANÇA

INSTALAÇÃO

• A instalação elétrica deve ser capaz de resistir à potência máxima mencionada no quadro sinalético e a tomada deve estar convenientemente ligada à terra.
• Durante todo o tempo de instalação, a máquina de secar roupa deve estar desligada da fonte de alimentação elétrica.
• É aconselhável desligar o cabo elétrico sempre que não estiver a utilizar o aparelho.
• Quando o seu aparelho estiver instalado, a tomada deve ficar acessível.
• Se o cabo de alimentação estiver danificado, contacte um eletricista qualificado para o reparar, de modo a evitar qualquer perigo.
• O aparelho não deve ser instalado atrás de uma porta de fechar ou de correr ou de uma porta que tenha dobradiças do lado oposto ao da abertura do aparelho, impedindo assim a abertura total do aparelho.

Importante:

Respeitar obrigatoriamente as seguintes instruções:

• Não use solventes no aparelho.
• Não introduza roupa tratada com tira-nódoas, solventes ou produtos inflamáveis imediatamente antes do tratamento (risco de incêndio ou de explosão).
• As substâncias contidas nas manchas, como as de óleo, de acetona, de álcool, de gasolina, de querosene, de tira-nódoas, de terebentina ou de cera, devem ser eliminadas previamente à secagem no seu aparelho.
• Respeite rigorosamente as etiquetas de manutenção da sua roupa.

AMBIENTE

PROTEÇÃO DO AMBIENTE

Os materiais de embalagem deste aparelho são recicláveis.

Participe na reciclagem e contribua, assim, para a proteção do ambiente, depositando-os nos contentores municipais previstos para este efeito. O seu aparelho contém também inúmeros

materiais recicláveis. Por esta razão, está marcado com este símbolo a fim de lhe indicar que os aparelhos usados não devem ser misturados com os restantes resíduos. A reciclagem dos aparelhos será efetuada de acordo com a diretiva europeia 2002/96/CE sobre os resíduos de equipamentos elétricos e eletrónicos.

Dirija-se à câmara municipal da sua residência ou ao seu revendedor para conhecer os pontos de recolha de aparelhos usados, localizados mais perto da sua residência.

SEGURANÇA DAS CRIANÇAS

• Não deixe as crianças brincarem com o aparelho e afaste os animais domésticos.
• Mantenha todos os materiais da embalagem fora do alcance das crianças (ex.: sacos de plástico, poliestireno etc.) porque podem ser perigosos: risco de sufocação.
• Este aparelho pode ser utilizado por crianças com mais de 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência ou conhecimentos, desde que sejam corretamente vigiadas ou se lhes forem facultadas instruções relativas à utilização do aparelho em total segurança e tomarem consciência dos riscos envolvidos.

1- INSTALAÇÃO

1.1 - APRESENTAÇÃO GERAL (Fig. 1.1)

Painel de comandos

Grelha do condensador

Recipiente de recuperação de água (alto ou baixo, dependendo do modelo)

Placa das características

Filtro

Lâmpada (dependendo do modelo)

1.2 - ENVOLVENTE DO APARELHO

• Aquando da instalação, deixe um espaço à volta do aparelho para facilitar a circulação de ar (pelo menos 1 cm).
• Desaconselha-se a instalação do seu aparelho sobre um tapete ou um piso de alcatifa, para não impedir a circulação de ar na sua base.
• Se o seu aparelho estiver instalado numa pequena divisão fechada, abra a porta ou a janela durante a secagem.

1.3 - NIVELAMENTO (Fig. 1.2)

Conforme a configuração do piso, aparafuse ou desaparafuse um ou mais pés reguláveis para que o aparelho fique na horizontal e bem calçado.

1.4 - ENCASTRE

• Se encaixar o aparelho debaixo de uma bancada de trabalho, deve conservar a parte superior estratificada de origem. Por razões de segurança, nunca utilize o aparelho sem a parte superior.

1.5 - MONTAGEM EM COLUNA

Tem à sua disposição no seu revendedor um kit de adaptação. Este kit permite fixar a sua boquilha de secar roupa por cima da sua boquilha de lavar roupa.

• Verifique se o kit é compatível com a sua máquina de lavar.
• A montagem deverá ser feita por pessoal qualificado.

1.6 - MODIFICAÇÃO DO SENTIDO DE ABERTURA DA PORTA (Fig. 2.2 - 2.3)

Para modificar o sentido de abertura da porta;

• Retire os 4 parafusos da dobradiça e da porta. - Inverta o fecho F com a tampa E sobre o local a tapar. - Inverta a patilha e fixe-a na porta.
• Aparafuse D no lado oposto do feito. - Inverta e fixe a dobradiça A sem apertar completamente os parafusos. Volte a colocar a porta na dobradiça A - Inverta e fixe a dobradiça B
• Aperte os parafusos das dobradiças A e B

Durante o procedimento de desmontagem e

montagem da porta, mantenha a porta na

horizontal.

RECOMENDAÇÃO:

• Após uma falha elétrica, o programa em curso anula-se. Tem neste caso de recomeçar todas as operações de programação.

2-UTILIZAÇÃO

2.1 - PREPARAR A SUA ROUPA

• Fechar os fechos de correr e de pressão.
• Remover os botões mal cosidos, os alfinetes, os agrafos.
• Atar os cintos, as fitas das batas, etc. - Esvaziar os bolsos, especialmente isqueiros e fósforos.

2.2 - INTRODUÇÃO DA ROUPA

• Abra a porta, premindo-a (Fig. 2.1).
• Verificar se o filtro está no seu lugar.
• Introduzir a roupa lavada e centrifugada no tambor sem a amontoar nem a dobrar. Voltar a fechar a porta.

RECOMENDAÇÕES:

• Não introduza roupa manchada; as manchas depois de secas na máquina de secar roupa não podem, normalmente, ser eliminadas.
• No caso de utilização de produtos amaciadores, respeite os avisos do fabricante.

Importante:

Verificar a etiqueta dos seus tecidos:

Secagem normal

Secagem suave

Não fazer no quando

Não pôr a secar:

• Os artigos que incluem materiais como borracha (por exemplo: Touca de banho, têxtil e roupa hermética, revestimento, travesseiros, etc...).
• As clorofibras (Thermolactyl) *Marca registada.
• Peças de roupa com armações que se possam soltar.
• Os artigos volumosos (edredões, etc.). -A roupa não centrifugada.
• A roupa tendo sido submetida a limpezas com produtos químicos inflamáveis.

VOLUMES RECOMENDADOS

• A capacidade máxima do aparelho é de 8 kg.

3.1 - O PAINEL DE COMANDOS

A Selector da programas

Anti-vicos

E Inicio diferido

Iniciar/Pausa

B Sinal Sonoro

D Temporizador

F Visor

3.2 - PROGRAMAÇÃO DE UM CICLO DE SECAGEM

A sua máquina de secar roupa tem um sensor que permite detetar automaticamente o momento em que a sua roupa está seca.

LIGAÇÃO DO APARELHO

• Verificar se o cabo elétrico está ligado e se a porta está bem fechada.
• Escolher o seu programa (cf. tabela "Os programas da máquina de secar roupa" nas páginas seguintes) rodando o Seletor de programas A (roda nos dois sentidos).
• Premir em "Iniciar/Pausa" | [G]. O programa começa. O visor F informa-o do tempo restante, com um grau de precisão que vai aumentando ao longo do ciclo de secagem (Fig. 3.2.1).

Desenrolar do programa:

STOP

Secagem - Arrefecimento - Desligar o programa

INÍCIO DIFERIDO DE UM PROGRAMA (Fig. 3.2.2)

• Selecionar o programa com o Seletor de programas A.
• Rodar o botão "Início diferido" (→ E) para atrasar o início do programa por hora até obter o tempo escolhido (máximo 24h00).
• Validar premindo a tecla "Iniciar/Pausa" | [G]. O visor fica fixo e informa-o do tempo restante antes do início do seu programa. A última hora é contada em horas. Terminada a fase de início diferido, o programa arranca realmente. O visor indica-lhe o tempo restante, com um grau de precisão que se vai apurando durante o ciclo de secagem.

POR OU TIRAR UMA PEÇA DURANTE A SECAGEM

• Premir em "Iniciar/Pausa" |DG para interromper a secagem ou abrir a porta diretamente.

O visor pisca (Fig. 3.2.3).

• Pôr ou tirar a ou as peças de tecido, fechar a porta.
• Premir a tecla "Iniciar/Pausa" | para reiniciar a secagem.

MODIFICAÇÃO DE UMA PROGRAMAÇÃO UMA SECAGEM EM CURSO

• Premir em "Iniciar/Pausa" | D para interromper a secagem ou abrir a porta diretamente. O visor pisca (Fig. 3.2.3).
• Escolher outro programa
• Premir a tecla "Iniciar/Pausa" para reiniciar a secagem.

OPÇÃO SINAL SONORO

• Premir a tecla "Sinal Sonoro" B. No final da secagem, ouvirá 3 bips a cada minuto durante 1 hora, até que abra a porta, ou que desligue o aparelho (Fig. 3.2.4).

OPÇÃO "ANTI-VINCOS"

A opção "Anti-vincos" permite a agitação dos têxteis de 10 em 10 minutos durante 24 horas, até a abertura da porta ou a paragem do aparelho. Esta opção inicia imediatamente a seguir à secagem, evitando o amontoamento dos têxteis.

Esta função permite-lhe terminar a secagem de algumas peças que não estiverem suficientemente secas (caso de cargas não homogéneas), ou secar rapidamente pequenas cargas.

• Selecione o programa adaptado aos seus tecidos, com a ajuda do Seletor de programas A.
• Prima sucessivamente o botão "Temporizador" D até obter a duração de secagem desejada. Este tempo é adicionado em espaços de 10 minutos (Fig. 3.2.6).

A temperatura de secagem é adaptada ao tipo de têxtil do programa selecionado.

• Inicie a secagem premindo o botão "Iniciar/Pausa".

DURANTE O CICLO

O seu recipiente está cheio durante o ciclo de secagem, o aparelho para durante o programa. O indicador "Recipiente cheio" e o tempo restante piscam (Fig. 3.2.7). - Proceda ao esvaziamento do seu recipiente de recuperação de água (ver como proceder no capítulo "MANUTENÇÃO DO SEU APARELHO"). - Prima a tecla "Iniciar/Pausa" | para reiniciar a secagem.

AVISO "LIMPEZA CONDENSADOR"

Periodicamente, o indicador "Condensador" fica intermitente para lhe relembrar que tem de limpar o condensador.

Não se esqueça de fazer esta operação imediatamente, quando é requisitada, desaparecendo no início do programa seguinte.

PARAGEM DO APARELHO

No fim do programa, o indicador "STOP" acende, o visor indica "0:00" (Fig. 3.2.8).

Os indicadores luminosos "Filtro" e "Recipiente cheio" piscam para lhe lembrar que tem de limpar o filtro e esvaziar o recipiente de recuperação de água antes de cada ciclo de secagem: - Rode o Seletor da duração A para a posição "Paragem" 1. - Esvazie a máquina. - Limpe o filtro e esvazie o recipiente de recuperação da água (ver como proceder no capítulo "MANUTENÇÃO DO SEU APARELHO").

FASE DE ARREFECIMENTO

Cada programa termina com uma fase de arrefecimento de alguns minutos, de modo a permitir o arrefecimento progressivo da roupa.

Não pare a sua máquina de secar roupa antes do fim deste ciclo.

NOTA:

• As opções “Anti-vincos” e “Sinal Sonoro” permanecem selecionadas quando passa de um programa para outro. Um simples toque permite-lhe anular a seleção de todas as opções, mesmo que esta seja a meio do programa.

4.1 - LIMPEZA DO FILTRO

Fica situado na parte inferior da abertura da sua máquina de secar roupa.

Para o limpar, proceda da seguinte forma:

• Remova-o do seu alojamento puxando de baixo para cima. (Fig. 4.1.1).
• Abra o filtro e limpe-o, desembaraçando-o da fina camada de pêlos que o cobre (Fig. 4.1.2). - Volte a colocá-lo no seu alojamento empurrando-o para baixo.

Fica situado na parte inferior do seu aparelho. Recupera a água extraída da roupa durante a secagem. - Para o ver, tire-o do seu alojamento puxando para si (Fig. 4.2.1).

O recipiente de recuperação deve estar vazio antes de cada ciclo de secagem (Fig.

4.2.2). - No caso de risco de gelo, esvazie o recipiente de recuperação de água. - Esvazie o recipiente de recuperação de água se quiser deslocar ou inclinar o aparelho.

O condensador deve ser limpo duas vezes por mês.

• Desligue o cabo de alimentação elétrica antes de limpar o condensador. Para o limpar, proceda da seguinte forma: - Incline a grelha situada na parte dianteira do aparelho.
• Desbloqueie o condensador e retire-o delicadamente (Fig. 4.3.1).
• Limpe o condensador de pêlos. Limpe-o apenas passando pela torneira da água (Fig. 4.3.2).
• Verifique se após a limpeza todos os tubos estão "destapados" e se as alhetas estão limpas.
• Esfregue sumariamente.
• Voltar a colocar o condensador, bloqueá-lo e voltar a encaixar a grelha.

Durante a montagem do condensador, mantenha-o contra o fundo do seu alojamento

durante a operação de bloqueio.

4.4 - LIMPEZA DO APARELHO

Para a limpeza do painel de bordo, do acesso ao tambor, da carroçaria, utilize uma esponja ou um pano húmido com água e sabão líquido.

• Verificar se não existe nenhum cotão à volta da borracha da porta de secar roupa.
• Limpar a junta da porta com um pano húmido e o compartimento do filtro com o seu aspirador uma vez por ano.
• Em todos os casos, nunca usar pós abrasivos, esponjas metálicas ou de plástico e produtos à base de diluente (Fig. 4.4).

4.5 - EVACUAÇÃO DIRECTA DA ÁGUA DE CONDENSAÇÃO (Superior modelos compartimento único)

De forma a evitar esvaziar o recipiente de recuperação de água a cada utilização, tem à sua disposição um kit (*) para a evacuação directa da água do condensador para os esgotos (Tubo + Deflector). Para isso:

• Desencaixar o tubo existente A e empurrá-lo para o interior do aparelho (Fig. 4.5.1).
• Fixe o deflector na parte superior da bomba (Fig. 4.5.1).
• Ligar o tubo do kit no adaptador do aparelho (Fig. 4.5.2). Pode ligar a extremidade do tubo de evacuação ou:
• Num sifão ventilado (Fig. 4.5.3).
• Num sifão de uma pia (Fig. 4.5.4).

Durante a ligação a um sifão, tem de tirar o obturador do mesmo. Encaixar o adaptador de borracha a fundo. Se necessário, instalar um colar de aperto (Fig. 4.5.4).

• (*) Este kit é fornecido com o aparelho, ou encontrar-se disponível no seu Serviço Pós-Venda (consoante o Modelo).
• O deflector deve estar obrigatoriamente instalado antes de proceder à ligação do tubo de evacuação.

4.6 - SUBSTITUIÇÃO DA LÂMPADA (consoante o modelo)

Pode proceder à substituição da lâmpada (como E14-15W/230V) (Fig. 1.1). Para isso: - Desapertar a tampa situada à esquerda no interior do aparelho. - Desapertar a lâmpada defeituosa e substituí-la.

• Reapertar a tampa.

Importante: Desligar o cabo de alimentação elétrica antes de proceder à substituição da lâmpada. A mudança da lâmpada deve ser efectuada a FRIO.

Programas diários	Natureza do tecido	Resultado de secagem
ALGODÃO
Extra seco	Algodão	Seco
Seco	Algodão	Seco
Ponto de engomar	Algodão	Pouco húmido
Engomar à boaquina	Algodão	Húmido
TODOS OS TECIDOS
Seco	Tecidos correntes	Seco
Ponto de engomar	Tecidos correntes	Pouco húmido
Outros programas de secagem
Camisas	Sintético, fácil de engomar	Seco
Sintético	Delicado, sintético	Seco
Delicado	muito delicado: seda, lingerieie, sintético leve...	Seco
Refrescar e arejar os tecidos分钟后 uma arrumação prolongada
Ventilação	Outros tecidos	15 minutos
Ventilação lá	Lás	6 minutos

5.B - PROGRAMAS NORMALIZADOS

PROGRAMAS RECOMENDADOS PARA OS ENSAIOS SEGUNDO EN 61121 - DIRECTIVA 95/13/CEE

Carga I	"Algôdão seco"	8 kg	...	escolher	"Algôdão" - Seco
Carga II	"Algôdão pronto a engomar"	8 kg	...	escolher	"Algôdão" - Ponto de engomar
Carga III	"Textil de manutençao fácil"	4 kg	...	escolher	"Sintético"

Alguns incidentes podem ocorrer durante a utilização da sua máquina de secar roupa, eis alguns pontos a verificar:

Avarias:	Verificar se:
Aária:	- a tomada elétrica está ligada.- a porta está corretoamente fechada.- o condensador está bem bloqueado.- o botão "Início" foi acontecido (se o aparecido não está em pausa).
Os times do secagem são demasidas longos:	- o FILTER no tambor está cheio de pêlos.- a carga de roupa fica bastante centrifugada (500 rpm no minimo, mas uma centrifugação de 850 rpmDSL mehos times do secagem).- a temperatura do local onde se encontra a maior não é demasiada elevada, especialmente se esta for很小.- - o condensador não está muito sujo.- as entradas e saís de ar são libertas ou suficientepara assegurar uma circulacação correcta.- o programa de secagem selecionado correspondao tipo de roupa colocado no tambor.
A roupa ficou demasiada humida:	- o FILTER no tambor está carregarde pêlos.- a seleção do tipo de secagem é correcta: passarpara o programa superior.- o condensador não está obstruindo pêlos.
A roupa ficou demasiada seca e enru-gada:	- o programa de secagem selecionado correspondede ao tipo de roupa colocado no tambor.
A secagem não é homogénea:	- a carga de roupa não é composta de têxteis, a naturezinha é demasiada分娩e (ex.:lenções com calçasde ganga).- a roupa foi colocada "dobrada" no tambor.- o tambor não ficou devidamente carregarido.
As peças de roupa sintéticas estácarregadas de electricidade estatística:	- a roupa não ficou demasiada seca.- utilizesou amaciador durante a lavagem, autilizaçãodeste produitspermite reduzir em grande parte osproblemas de electricidade estatística.
O indicator luminoso "recipientecheio" está aceso:	- o recipientede recuperação de água está cheio: après tê-lo esvaziado, voltar a colocá-lo corretoamente nodevido lugar encaixando-o nouve do seu aloja-mento.
O indicator luminoso "recipientecheio" acontece-se quando o recipientete está vazio:	- o recipientede corretoamente encaixado: empurre-o bem a fundo.- o condensador está corretoamente fechado dos dosislados.

7 - INTERVENÇÕES

As eventuais intervenções no seu aparelho devem ser efectuadas por um profissional qualificado depositário da marca. Durante a sua ligação telefónica, indicar a referência completa do seu aparelho (modelo, tipo, número de série). Estas informações constam da placa das características (Fig. 1.1).
