Type de produit	Casque audio professionnel
Caractéristiques techniques principales	Casque circum-aural, fermé, avec transducteurs dynamiques
Réponse en fréquence	20 Hz - 20 kHz
Impédance	80 Ohms
Type de connecteur	Jack 3.5 mm avec adaptateur 6.35 mm
Poids	Approx. 300 g
Utilisation	Idéal pour le monitoring en studio, la diffusion et les applications de son en direct
Entretien et nettoyage	Essuyer les coussinets avec un chiffon doux et sec, éviter l'humidité
Pièces détachées et réparabilité	Accessoires disponibles, y compris coussinets et câbles de remplacement
Sécurité	Utiliser à un volume modéré pour éviter les dommages auditifs
Compatibilités	Compatible avec la plupart des appareils audio professionnels et grand public
Accessoires inclus	Câble détachable, adaptateur 6.35 mm
Garantie	2 ans

FOIRE AUX QUESTIONS - DT 291 BEYERDYNAMIC

Pourquoi mon DT 291 ne produit-il aucun son ?

Vérifiez d'abord que les écouteurs sont correctement branchés à votre appareil. Assurez-vous également que le volume est réglé à un niveau audible et que l'appareil source fonctionne correctement.

Comment puis-je nettoyer mes écouteurs DT 291 ?

Utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez d'utiliser des produits chimiques agressifs. Pour les coussinets, vous pouvez les retirer et les laver à la main avec de l'eau tiède et du savon doux.

Les coussinets de mon DT 291 sont-ils remplaçables ?

Oui, les coussinets sont remplaçables. Vous pouvez les acheter séparément et les remplacer facilement en les retirant délicatement.

Mon DT 291 a des problèmes de connexion, que faire ?

Vérifiez le câble et assurez-vous qu'il n'y a pas de dommages visibles. Essayez de le connecter à un autre appareil pour voir si le problème persiste. Si c'est le cas, un remplacement de câble peut être nécessaire.

Comment ajuster le niveau de microphone sur le DT 291 ?

Le DT 291 peut être équipé d'un contrôle de volume sur le microphone. Référez-vous au manuel d'utilisation pour localiser le contrôle et ajustez le niveau selon vos besoins.

Est-ce que le DT 291 est compatible avec tous les appareils ?

Le DT 291 est compatible avec la plupart des appareils audio équipés d'une prise jack standard de 3,5 mm. Pour les appareils avec des connecteurs différents, un adaptateur peut être nécessaire.

Que faire si le son est déséquilibré entre les écouteurs ?

Vérifiez d'abord que le câble est correctement inséré et qu'il n'est pas endommagé. Testez les écouteurs sur un autre appareil pour déterminer si le problème vient des écouteurs ou de l'appareil source.

Mon DT 291 est-il conçu pour une utilisation prolongée ?

Oui, le DT 291 est conçu pour un confort optimal, même lors d'une utilisation prolongée. Les coussinets en mousse et le design léger permettent une écoute prolongée sans gêne.

MODE D'EMPLOI DT 291 BEYERDYNAMIC

Description. Page 28
Branchements 28
Utilisation. Page 29
Entretien Page 30
Sécurité Page 31
Modèles. Page 31
Pièces de rechange. Page 32
Accessoires en option. Page 32
Specifications techniques.. 33

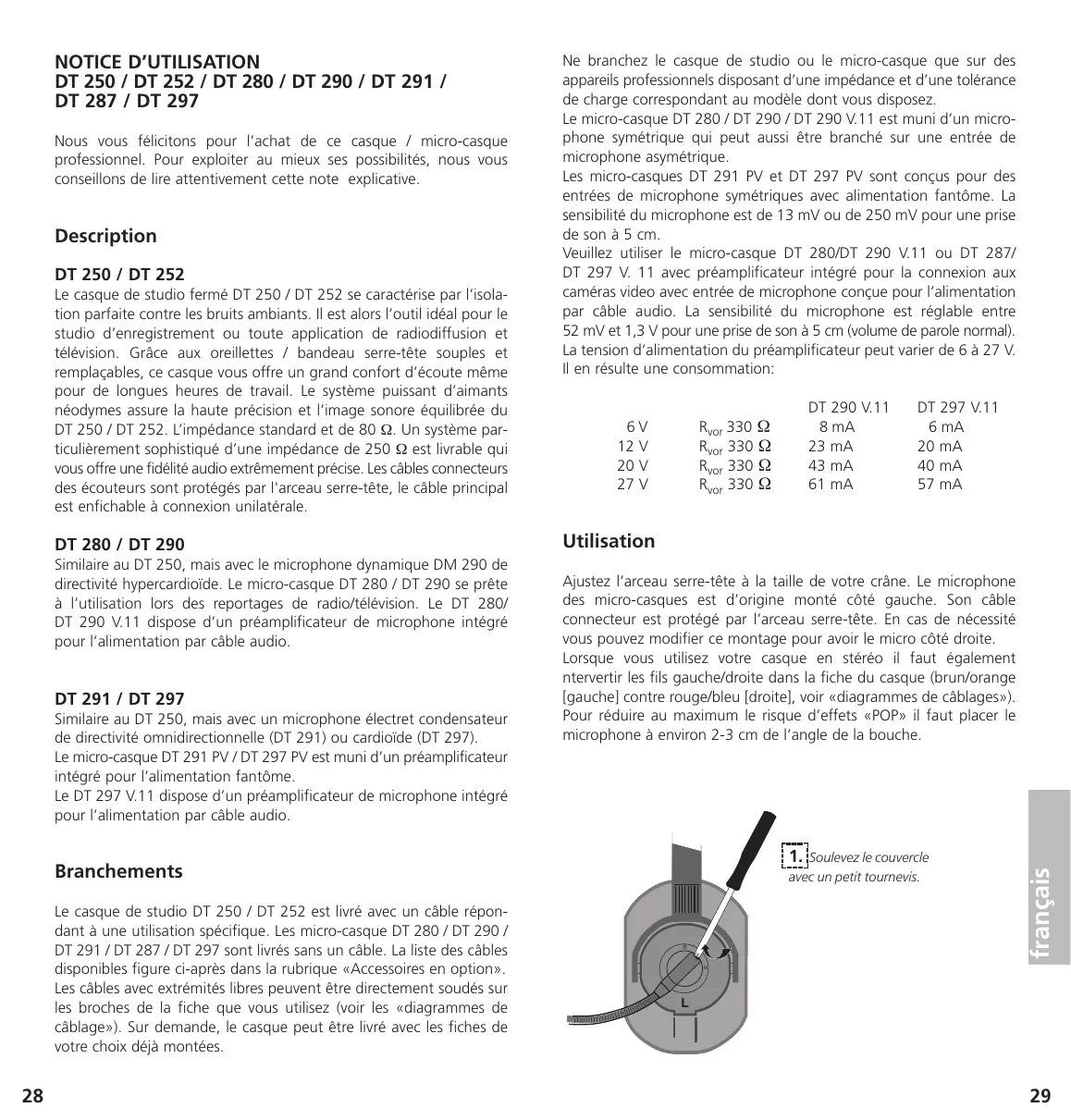

Nous vous félicitons pour l'achat de ce casque / micro-casque professionnel. Pour exploiter au moins ses possibilités, nous vous conseillons de dire attentivement cette note explicative.

Description

DT 250 / DT 252

Le casque de studio fermé DT 250 / DT 252 se caractérisse par l'iso1ation parfaite contre les bruits ambients. Il est alors l'util idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grace aux oreillettes / bandeau serre-tête couples et replacables, ce casque vous offre un grand comfort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard et de 80 .Un système particulièrement sophistiqued'une impédance de 250 est livrable qui vous offre une fidélité audio extrémement précise. Les cables connecteurs des écouteurs sont protégés par I'arceau serre-tête,le cable principal est enchachieable à connexion unilatérale.

DT 280 / DT 290

Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se préte à l'utilisation lors des reportages de radio/télévision. Le DT 280/DT 290 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par cable audio.

DT 291 / DT 297

Similaire au DT 250, mais avec un microphone électret condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297).

Le micro-casque DT 291 PV / DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme.

Le DT 297 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par cable audio.

Branchements

Le casque de studio DT 250 / DT 252 est livré avec un cable répondant à une utilisation spécifique. Les micro-casque DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans un cable. La liste des cables disponibles figure ci-après dans la rubrique «Accessoaires en option». Les cables avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées.

Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modele dont vous disposez.

Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d'un microphone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique.

Les micro-casques DT 291 PV et DT 297 PV sont concus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13mV ou de 250mV pour une prise de son à 5cm .

Veuillez utiliser le micro-casque DT 280/DT 290 V.11 ou DT 287/ DT 297 V. 11 avec préamplificateur intégré pour la connexion aux camères video avec entrée de microphone concise pour l'alimentation par cable audio. La sensibilité du microphone est régiable entre 52mV et 1,3V pour une prise de son à 5cm (volume de parole normal). La tension d'alimentation du préamplificateur peut varier de 6 à 27V . Il en résultat une consommation:

		DT 290 V.11	DT 297 V.11
6 V	Rvor 330 Ω	8 mA	6 mA
12 V	Rvor 330 Ω	23 mA	20 mA
20 V	Rvor 330 Ω	43 mA	40 mA
27 V	Rvor 330 Ω	61 mA	57 mA

Utilisation

Ajustez l'arceau serre-tête à la talle de votre crane. Le microphone des micro-casques est d'origine monté côte gauche. Son cable connecteur est protégé par l'arceau serre-tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côte droite.

Lorsque you utilisez votre casque en stéreo il faut également ntervertir les fils gauche/droite dans la fiche du casque (brun/orange [gauche] contre rouge/bleu [droite], voir «diagrammes de câblages»).

Pour réduire au maximum le risque d'effets «POP» il faut placer le microphone à environ 2-3 cm de l'angle de la bouche.

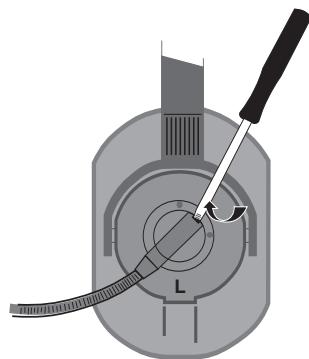

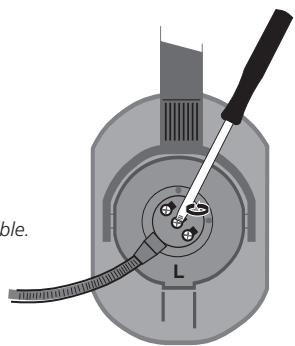

1. Soulevez le couvercle avec un petit tournevis.

2. Liberez les visses et enlevez le support du flexible.

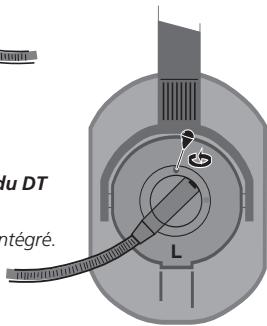

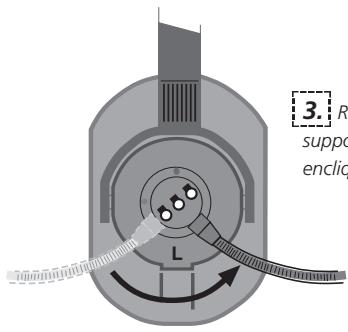

3. Retournez le bras support support de 90^ , resserrez la vis et encliqueze les couverce.

Seulement la version V.11 du DT 287/297:

Réglage du préamplificateur intégré.

Entretien

Pour des raisons hygieniques il est important de nettoyer le casque régulérique avec un chiffon humide. N'utilise que des produits de nettoyage doux (p.ex. produit pour vaisselle) mais enaucun cas des produits détergeants. Veiliez à ce que l'eau ne s'infiltrte pas dans les systèmes d'écoute. Les moussees de protection «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le microphone avant qu'elles ne soient totally sèches. Les oreillettes et les moussees «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrée et la salive, il est indispensable de les changer régulérique. Les oreillettes se changent comme suit:

1. Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique.
2. Placez la nouvelle oreillette en veillant de placer les ergots face aux perforations.
3. Pressez sur l'oreillette jusqu'à ce que vous entendez l'encliquetage mécanique.

La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouvez les références des pieces détachées sur la vue éclatée et la liste figurant sur son verso.

Sécurité

Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum. N'ajustez le volume d'écoute qu'aupres avoir revetu le casque.

L'écoute au casque se fait généralement à un niveau plus élevé qu'avc des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entrainer des léasons auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit.

Modèles

DT 250 Casque de studio, 80 Ω, noir, avec cable torsadé WK 250.07, enchachieable (Jack stéro 3,5 mm / adaptateur 6,35 mm) Art. N° 442.844
DT 250 Casque de studio, 250 Ω, noir, avec cable torsadé WK 250.07, enchachieable (Jack stéro 3,5 mm / adaptateur 6,35 mm) Art. N° 443.530
DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec cable torsadé WK 250.07, enchachieble (Jack stéro 3,5 mm / adaptateur 6,35 mm) Art. N° 445.177
DT 280 Micro-casque avec un seul écouteur, 200/80 Ω Art. N° 441.309
DT 280 Micro-casque avec un seul écouteur, 200/250 Ω Art. N° 447.269
DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Ω, avec préamplificateur intégré Art. N° 442.860
DT 290 Micro-casque, 200/80 Ω Art. N° 441.317
DT 290 Micro-casque, 200/250 Ω. Art. N° 447.277
DT 290 V.11 Micro-casque, 200/80 Ω,
avec préamplificateur intégré Art. N° 441.384
DT 291 PV Micro-casque, 80 Ω, microphone condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme Art. N° 447.129
DT 291 PV idem, mais 250 Ω Art. N° 447.137
DT 287 PV Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde) Art. N° 479.349

DT 287 V.11 Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioide) Art. N° 479.357
DT 297 PV Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V Art. N° 479.365
DT 297 PV idem, toutefois 250 Ω Art. N° 479.454
DT 297 V.11 Micro-casque, 80 Ω, avec préamplificateur intégré Art. N° 479.462

Pièces de rechange

BN 59-59/A Bandeau serre-tete Art. N° 503.886
EDT 250 V Oreillettes par pair, velours... . Art. N° 942.704
EDT 250 S Oreillettes par pair, plastique doux Art. N° 943.549
WS 97 AZ Bonnette anti-vent, anthracite . . . Art. N° 465.313

Accessoires en option

WK 250.07 Câble torsadé pour DT 25 avec Jack stéreo 3,5 mm et adaptateur 6,35 mm Art. N° 442.070
K 190.00 Câble de connexion pour DT 28/DT29, 1,5 m, extrémités libres Art. N° 431.575
K 190.00 Câble de connexion pour DT 28/DT29, 3 m, extrémités libres....... Art. N° 441.937
K 190.28 Câble de connexion pour DT 28/DT29, 1,5 m, avec prise XLR à 4 broches... Art. N° 445.304
K 190.39 Câble de connexion pour version V.11 de DT 29^ , avec fiche XLR à 5 broches pour des caméras (Sony, Philips, Ikegami), 1,5 m... Art. N° 475.181
K 190.40 Câble de connexion pour DT 28/DT29, 1,5 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 445.894
K 190.40 Câble de connexion pour DT 28/DT29, 3,0 m, avec fiche XLR à 3 broches et Jack stéreo 6,35 mm Art. N° 446.750
K 190.41 Câble de connexion pour DT 28^ / DT29^ , 1,5 m, avec fiche XLR à 5 broches....... Art. N° 445.312
K 190.48 Câble de connexion pour DT 280/DT 290, avec 2 fiches jack stéreo 3,5 mm pour des cartes sonores (Attention: pas de l'alimentation fantôme) Art. N° 479.470

WK 190.00 Câble torsadé pour DT 28^ / DT29^ , 3 m, extrémités libres... Art. N° 448.176

Spécifications techniques

DT 250 / DT 252 / DT 280 / DT 290 / DT 291 / DT 287 / DT 297

Ecouteurs

Bande passante 10 à 30.000 Hz (Optimisé pour l'intelligibilité parfaite chez les micro-casques)
Impédance nominale 80 Ω / 250 Ω
Pression sonore nominale à 1 kHz 100 dB SPL à 1 mW 0,28 V à 80 Ω 100 dB SPL à 1 mW 0,5 V à 250 Ω
Charge nominale efficace 100 mW 120 dB 2,8 V à 80 Ω 100 mW 120 dB 5 V à 250 Ω

Attenuation du bruit ambient. env. 16 dBA Pression du serre-tete 4,5 N Poids sans cable DT 250/DT 290/DT 294/ DT 297 240 g DT 252/DT 280/DT 287.170 g &&\&&

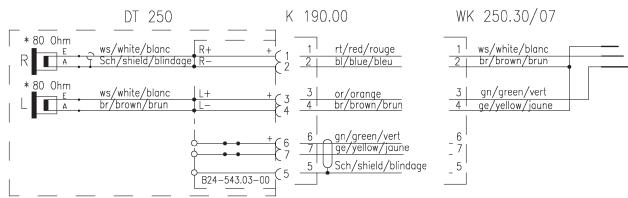

Diagramme de cablage DT 250

• Sonderausführung 250 Ohm System lieferbar
• Special model 250 ohm system available

DT 280 / DT 290

Microphone

Type de transducteur . dynamique

Bande passante 40 - 12.000 Hz

Directivité hypercardioïde

Suppression de bruit 30 dB

Voltage de sortie à 5 cm . env. 3 mV

Impedance de sortie

nominale env. 200 Ω

Poids env. 45 g

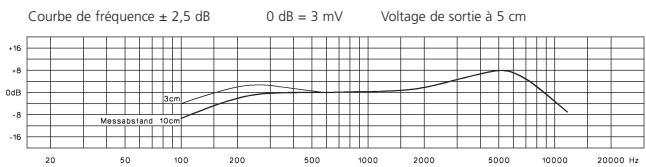

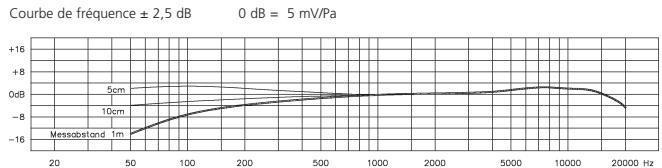

Courbe de fréquence

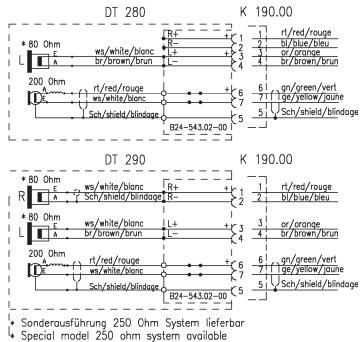

Diagramme de câblage

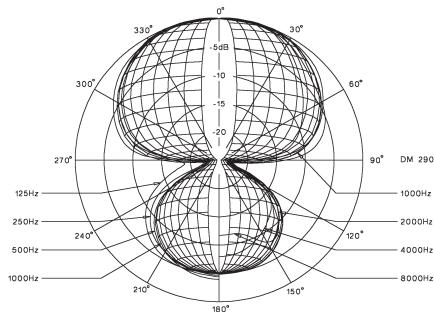

Directivité

DT 290 V.11

Microphone

Type de transducteur . dynamique

Bande passante. 40 - 12.000 Hz

Directivité hypercardioïde

Voltage de sortie à 5 cm

Is = 16 mA,Us = 10 V ,

Rv = 330 env.1,5 V

Voltage de sortie à 5 cm

Is = 16mA Us = 10V,

Rv = 330 ,R_LS = 200 env.750mV

Impedance de sortie

nominale env. 200 Ω

Consommation min. 8 mA

Consommation max. 56 mA

Poids env. 45 g

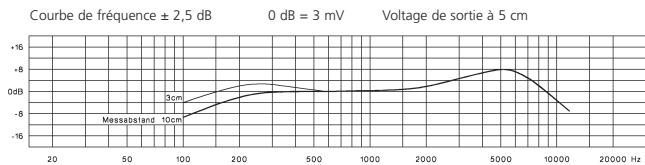

Courbe de fréquence

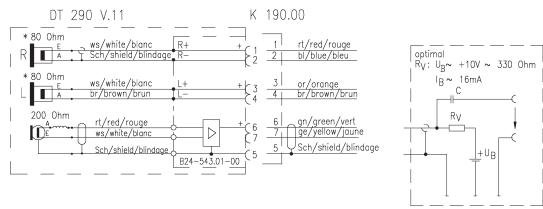

Diagramme de câblage

Directivité

DT 291 PV

Microphone

Type de transducteur....... condensateur / electret

Bande passante 20 à 18.000 Hz

Directivé omnidirectionnel

Voltage de sortie à 5 cm . . . env. 13 mV

Impedance de sortie

nominale 200Ω

Impedance de charge

pondérée. ≥ 1000

Suppression de bruit 127 dB

Consommation . env. 3,5 mA

Alimentation fantôme 12 - 48 V

Poids 20g

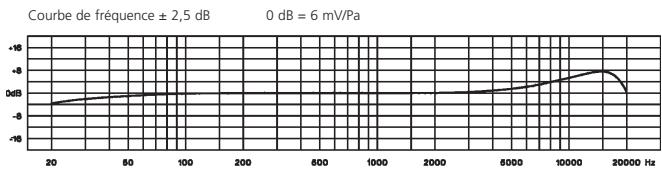

Courbe de fréquence

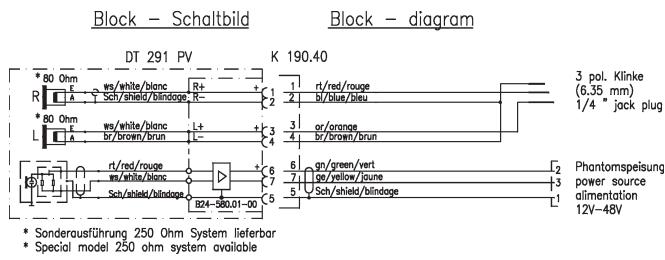

Diagramme de câblage

Directivité

DT 287 PV / DT 297 PV

Microphone

Type de transducteur....... condensateur / electret

Bande passante 40 à 20.000 Hz

Directivite . cardioide

Voltage de sortie à 5 cm . . . . . . 5,5 mV

Impedance de sortie

nominale 300Ω

Impedance de charge

pondérée. ≥ 1000

Suppression de bruit 132 dB

Rapport signal/bruit 62 dB

Consummation env. 3,5 mA

Alimentation fantôme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Poids env. 30 g

Courbe de fréquence

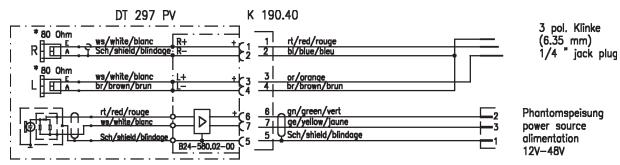

Diagramme de câblage

• Sonderausfuhrung 250 Ohm System lieferbar
  Special model 250 ohm system available

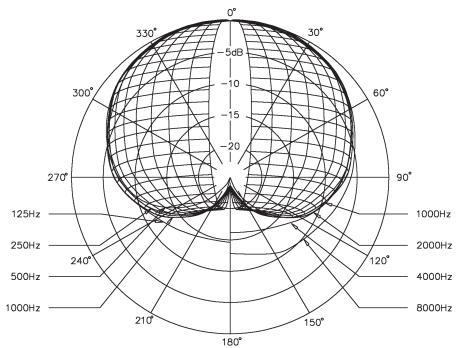

Directivité

Microphone

Type de transducteur condensateur / électret

Bande passante 20 à 20.000 Hz

Directivite . cardioide

Voltage de sortie à 5 cm . . . . env. 52 mV - 1,3 V régliable

Impedance de sortie

nominale 300Ω

Consommation 6-56 mA

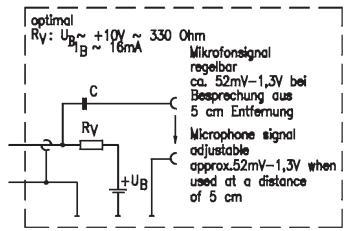

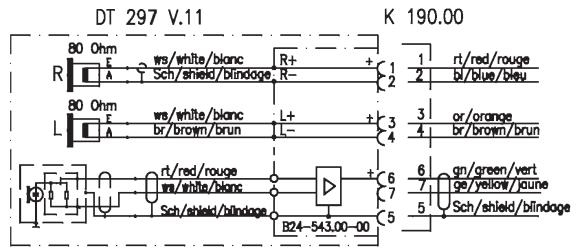

Diagramme de câblage
