BEDIENUNGSPANLEITUNG DT 200-SERIE

Charakteristik. 4
Anschluss. 4
Anwendung. 5
Pflege. 6
Sicherheitshinweis . 7
Ausfuhrungen . 7
Ersatzteile. 8
Optionales Zubehor . 8
Technische Daten. 9

OPERATING INSTRUCTIONS DT 200-SERIES

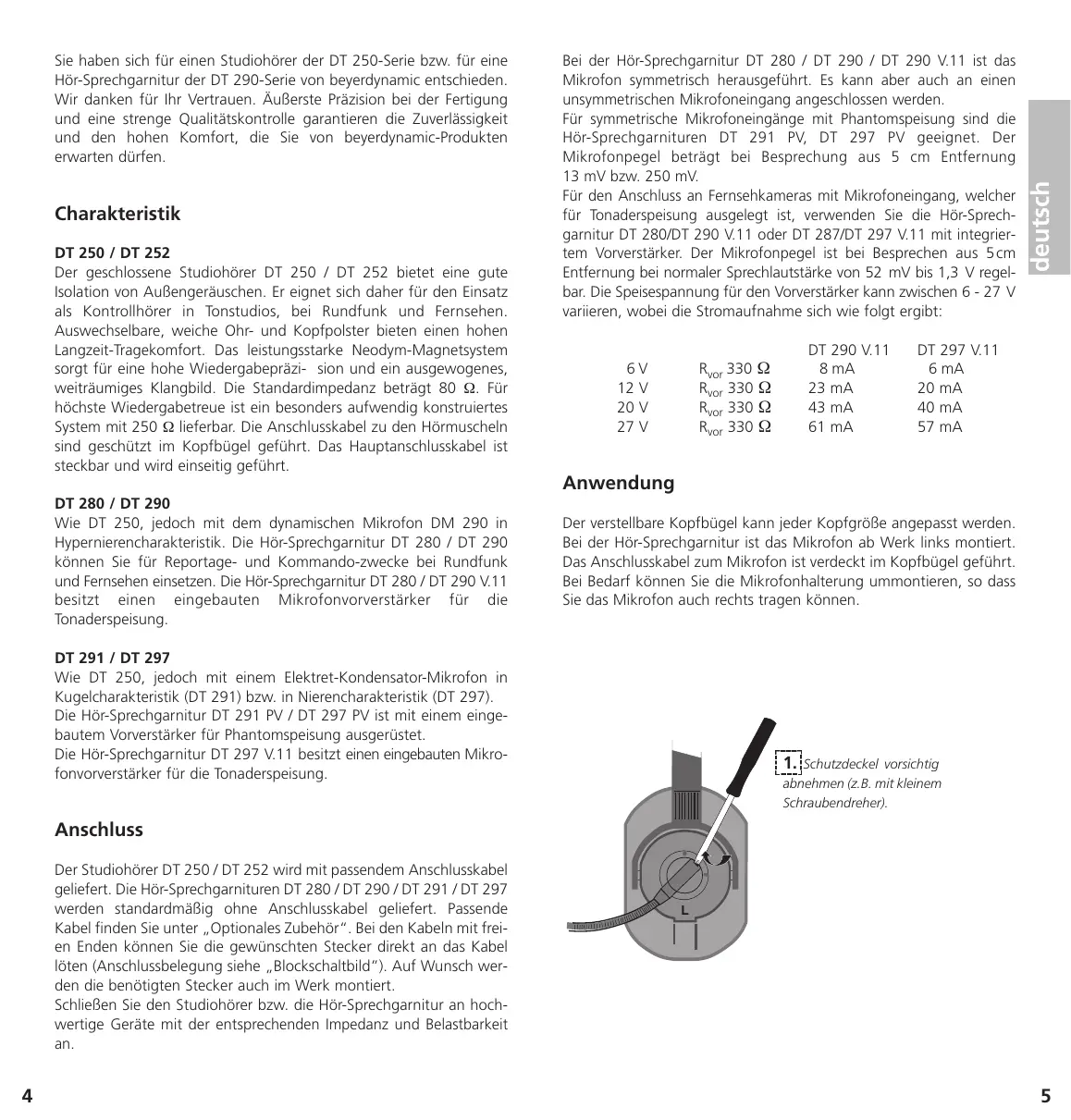

Sie haben sich für einen Studiohörer der DT 250-Serie bzw. für eine Hör-Sprechgarnitur der DT 290-Serie von beyerdynamic entschieden. Wir danken für Ihr Vertrauen. Äußerste Prazision bei der Fertigung und eine strenge Qualitätskontrolle garantieren die Zuverlösigkeit und den hohen Komfort, die Sie von beyerdynamic-Produkten erwarten)dürfen.

Charakteristik

DT 250/DT 252

Der geschlossene Studiohörer DT 250 / DT 252 bietet eine gute Isolation von AuBengeräussen. Er eignet sich daher für den Einsatz als Kontrollhörer in Tonstudios, bei Rundfunk und Fernsehen. Auswechselbare, wieche Ohr- und Kopfpolster bieten einen hohen Langzeit-Tragekomfort. Das leistungsstarke Neodym-Magnetsystem sorgt für eine hohe Wiedergabepräzi-sion und ein ausgewogenes, freiäumiges Klangbild. Die Standardimpedanz beträgt 80 .Für höchste Wiedergabetreue ist ein besonders aufwendig konstruiertes System mit 250 lieferbar. Die Anschlusskabel zu den Hörmuscheln sind geschützt im Kopfbügel geführt. Das Hauptanschlusskabel ist steckbar und wird einseitig geführt.

DT 280 / DT 290

Wie DT 250, jedoch mit dem dynamischen Mikrofon DM 290 in Hypernierencharakteristik. Die Hör-Sprechgarnitur DT 280 / DT 290 können Sie für Reportage- und Kommando-zwecke bei Rundfunk und Fernsehen einsetzen. Die Hör-Sprechgarnitur DT 280 / DT 290 V.11 besitzt einen eingebauten Mikrofonvorsterkar für die Tonaderspeisung.

DT 291 / DT 297

Wie DT 250, jedoch mit einem Elektret-Kondensator-Mikrofon in Kugelcharakteristik (DT 291) bzw. in Nierencharakteristik (DT 297). Die Hör-Sprechgarnitur DT 291 PV / DT 297 PV ist mit einem eingebautem Vorveränder für Phantomspeisung ausgerüstet.

Die Hör-Sprechgarnitur DT 297 V.11 besitz einen eingebauten Mikrofonvorverträger für die Tonaderspeisung.

Anschluss

Der Studiohörer DT 250 / DT 252 wird mit passendem Anschlusskabel gefeliefert. Die Hör-Sprechgarnituren DT 280 / DT 290 / DT 291 / DT 297 werden standardmäßig ohne Anschlusskabel gefeliefert. Passende Kabel finds Sie unter „Optionales Zubehör". Bei den Kabeln mit freienden Enden können Sie die gewünschten Stecker direkt an das Kabel loten (Anschlussbelegung siehe „Blockschaltbild"). Auf Wunsch werden die benöttigen Stecker auch im Werk montiert.

Schlieben Sie den Studiohörer bzw. die Hör-Sprechgarnitur an hochwertige Geräte mit der entsprechenden Impedanz und Belastbarkeit an.

Bei der Hör-Sprechgarnitur DT 280 / DT 290 / DT 290 V.11 ist das Mikrofon symmetrisch Herausgehrt. Es kann aber auch an einen unsymmetrischen Mikrofoneingang angeschlossen werden.

Für symmetrische Mikrofoneingänge mit Phantomspeisung sind die Hör-Sprechgarnituren DT 291 PV, DT 297 PV geeignet. Der Mikrofonpegel beträgt bei Besprechung aus 5 cm Entfernung 13mV bzw. 250mV .

Für den Anschluss an Fernsehkamerais mit Mikrofoneingang, welcher für Tonaderspeisung ausgelegt ist, verwenden Sie die Hör-Sprech-garnitur DT 280/DT 290 V.11 oder DT 287/DT 297 V.11 mit integriertem Vorversteller. Der Mikrofonpegel ist bei Besprechen aus 5cm Entfernung bei normaler Sprechlautstärke von 52mV bis 1,3 V regelbar. Die Speisespannung fur den Vorversteller kann zwischen 6 - 27 V varieren, wobei die Stromaufnahme sich wie folgt ergibt:

		DT 290 V.11	DT 297 V.11
6 V	Rvor 330 Ω	8 mA	6 mA
12 V	Rvor 330 Ω	23 mA	20 mA
20 V	Rvor 330 Ω	43 mA	40 mA
27 V	Rvor 330 Ω	61 mA	57 mA

Anwendung

Der verstellbare Kopfbügel kann jeder Kopfgroße angepasst werden. Bei der Hör-Sprechgarnitur ist das Mikrofon ab Werk links montiert. Das Anschlusskabel zum Mikrofon ist verdeckt im Kopfbügel geführt. Bei Bedarf können Sie die Mikrofonhalterung ummontieren, so dass Sie das Mikrofon auch rechts/TRagen können.

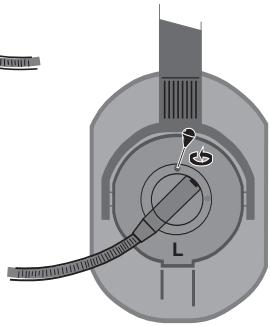

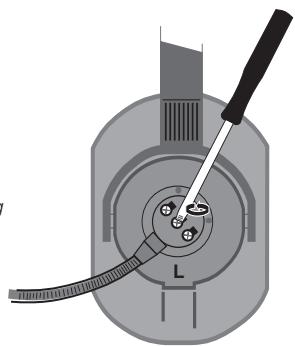

1. Schutzdeckel vorsichtig abnehmer (z.B. mit keinem Schraubendreher).

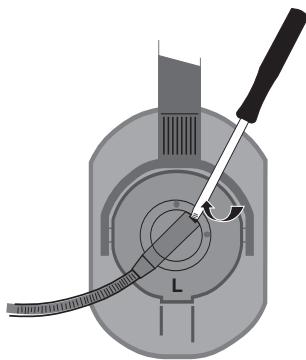

1. Schrauben loses und Mikrofonhalterung abnehmer.

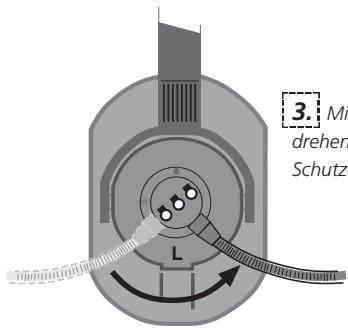

1. Mikrofonhalterung um 90^ drehen. Schrauben festziehen und Schutzdeckel aufsetzen.

Nur V.11-Version des DT 287/DT 297:

Trimmer zur Einstellung des eingebauten Mikrofonvorsterkers.

Wird der Kopfhörer im Stereobetrieb benutzt, sollenen im Stecker die Anschlussdritte für links und rechts getauscht werden, d.h. braun/orange (links) gegen rot/blau (rechts). Anschlussbelegung siehe „Blockschaltbild". Das Mikrofon sollenen Sie im Abstand von 2 - 3 cm darüber dem Mundwinkel plazieren. So werden Poppgeräusaiche minimiert.

Pflege

Aus hygienischen Gründen sollen den Sie den Kopfhörer von Zeit zu Zeit mit einem weichen, feuchten Tuch reinigen. Verwenden Sie nur milde Reinigungsmittel (Geschirrspulmittel), auf keinen Fall losemittelhaltige Reiniger. Achten Sie daraufuf, dass kein Wasser in den Wandler lauft. Bei den Hör-Sprechgarnituren konnen Sie den Popschutz im warmen Wasser spulen. Achten Sie beim Einsetzen bzw. Aufsetzen auf das Mikrofon daraufuf, dass der Popschutz vollständig trocken ist. Da die Ohrpolster einem natürlichen Verschleiss unterliegen, sollen Sie sie gelegentlich austauschen:

1. Ohrpolster am Plastikring anfassen und vom Gehäuseteilziehen.
2. Neues Ohrpolster so aufsetzen, dass die Rastnasen in die vorgesehenen Locher einrasten können.
3. Neues Ohrpolster fest an das Gehauseteil drucken, bis es hörbar einrastet.

Die modulare Bauweise der Kopfhörer ist besonderss servicefreundlich, Denn alle Teile konnen leicht ausgewechselt werden.

Sicherheitshinweis

Wenn Sie den Studiohörer bzw. die Hör-Sprechgarnitur an ihren Verstärker anschließen, achten Sie daraufuf, dass die Lautstärke (Volume) zunachst auf Minimum gedreht ist. Regeln Sie die Lautstärke erst nach Aufsetzen des Kopfhörers.

Im allgemeinen wird mit Kopfhörern lauter abgehört als mit Lautsprechn. Hohe Lautstärken können, sofern sie über längerere Zeit auf das Ohr einwirken, zu dauerhaften Hörschäden führen. Schonen Sie Ihr gesundes Ohr - auch bei niedriger Lautstärke haben beyerdynamic-Kopfhörer ihren vollen Klang.

Ausfuhrungen

DT 250 Studio-Kopfhörer, 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm / Adapter 6,35 mm), .Best.-Nr. 442.844
DT 250 Studio-Kopfhörer, 250 Ω, schwarz, mit Wendelkabel WK 250.07, stackbar (Stereoklinke 3,5 mm / Adapter 6,35 mm). Best.-Nr. 443.530
DT 252 Studio-Kopfhörer (Ein-Ohr-Version), 80 Ω, schwarz, mit Wendelkabel WK 250.07, steckbar (Stereoklinke 3,5 mm / Adapter 6,35 mm) . . . Best.-Nr. 445.177
DT 280 Einohr/Hör-Sprechgarnitur, 200/80 Ω Best.-Nr. 441.309
DT 280 dito,chod 200/250Ω. .Best.-Nr.447.269
DT 280 V.11 Einohr/Hör-Sprechgarnitur, 200/80 Ω mit eingebauem Vorversteller . . . . Best.-Nr. 442.860
DT 290 Hör-Sprechgarnitur, 200/80 Ω. .Best.-Nr.441.317
DT 290 dito,chod 200/250Ω. .Best.-Nr.447.277
DT 290 V.11 Hör-Sprechgarnitur, 200/80 Ω mit eingebautem Vorverträger . Best.-Nr. 441.384
DT 291 PV Hör-Sprechgarnitur, 80 Ω, Kond.-Mikrofon (Kugel), mit eingeb. Vorveränder für Phantomspeisung .Best.-Nr.447.129
DT 291 PV dito,chod 250Ω .Best.-Nr.447.137

DT 287 PV Ein-Ohr-Version, 80 Ω, Kond.-Mikrofon (Niere) .Best.-Nr.479.349
DT 287 V.11 Ein-Ohr-Version, 80 Ω, Kond.-Mikrofon (Niere) .Best.-Nr.479.357
DT 297 PV Hörsprechgarnitur, 80 Ω, Kond.-Mikrofon (Niere), für Phantomspeisung 12 - 48 V Best.-Nr. 479.365
DT 297 PV dito,chodoch 250 .Best.-Nr.479.454
DT 297 V.11 Hörsprechgarnitur, 80 Ω, mit eingebautem Mikrofonvorsterkar, . Best.-Nr. 479.462

Ersatzteile

BN 59-59/A Kopfpolster Best.-Nr. 503.886
EDT 250 V Ohrmuschelsatz
Velour, für DT 25/28/29 ... Best.-Nr. 942.704
EDT 250 S Ohrmuschelsatz Softskin, fur DT 25^ / 28^ / 29^ .Best.-Nr.943.549
WS 97 AZ Windschutz, anthrazit .Best.-Nr.465.313

Optionales Zubehör

WK 250.07 Wendel-Anschlusskabel für DT 25 mit 3,5/6,35 mm Stereo-Klinkenstecker .Best.-Nr.442.070
K 190.00 Anschlusskabel für DT 28^ / DT29^ 1,5 m, mit freienden Enden .Best.-Nr.431.575
K 190.00 Anschlusskabel für DT 28^ / DT29^ 3 m, mit freienden Enden .Best.-Nr.441.937
K 190.28 Anschlusskabel für DT 28^ / DT29^ , 1,5 m, mit 4-pol. XLR-Buchse . . . . Best.-Nr. 445.304
K 190.39 Anschlusskabel für V.11-Version der DT 29-Serien, mit 5-pol. XLR-Stecker zum Anschluss an Profi-Kameras (Sony, Philips, Ikegami), 1,5 m Best.-Nr. 475.181
K 190.40 Anschlusskabel für DT 28^ / DT29^ , 1,5 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke .Best.-Nr.445.894
K 190.40 Anschlusskabel für DT 28/DT29, 3 m, mit 3-pol. XLR-Stecker und 6,35 mm-Stereo-Klinke .Best.-Nr. 446.750
K 190.41 Anschlusskabel für DT 28^ / DT29^ , 1,5 m, mit 5-pol. XLR-Stecker.... Best.-Nr. 445.312
K 190.48 Anschlusskabel für DT 280/DT 290 mit 2 × 3,5 mm Stereoklinken- stecker zum Anschluss an PC Soundkarten (Achtung: Keine Phantomspeisung) .Best.-Nr.479.470

WK 190.00 Wendel-Anschlusskabel für DT 28^ / DT29^ 3 m, mit freiem Enden .Best.-Nr.448.176

Technische Daten

DT 250 / DT 252 / DT 280 / DT 290 / DT 291 / DT 287 / DT 297

Hörer

Übertragungsbereich 10 - 30.000 Hz (bei Hör-Sprechgarnituren auf Beste Verständlichkeit optimiert)
Nennimpedanz 80 Ω / 250 Ω
Kennschalldruckpegel bei 1 kHz. 100 dB SPL bei 1 mW = 0,28 V an 80 Ω 100 dB SPL bei 1 mW = 0,5 V an 250 Ω
Nennbelastbarkeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100 mW = 120 dB = 2,8 V an 80 Ω 100 mW = 120 dB = 5 V an 250 Ω
Isolierung von
Außeneräuschen ca. 16 dBA
Andruckkraft 4,5 N
Gewicht (ohne Kabel)
DT 250 / DT 290 / DT 294 /
DT 297 240 g
DT 252 / DT 280 / DT 287..170 g

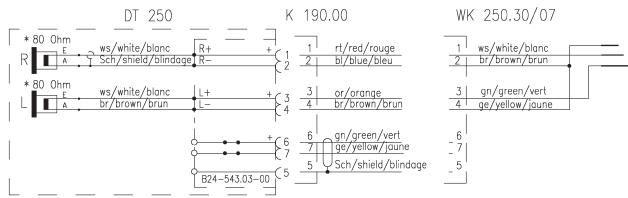

Schaltbild DT 250

• Sonderausführung 250 Ohm System lieferbar
• Special model 250 ohm system available

Mikrofon

Wandlerprinzip dynamisch

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Storschallauslösung 30 dB

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung ca. 3 mV

Nennimpedanz ca. 200 Ω

Gewicht. ca. 45 g

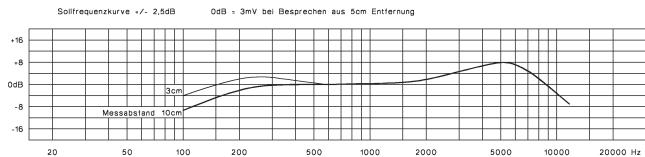

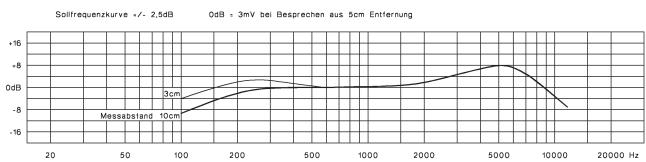

Frequenzkurve

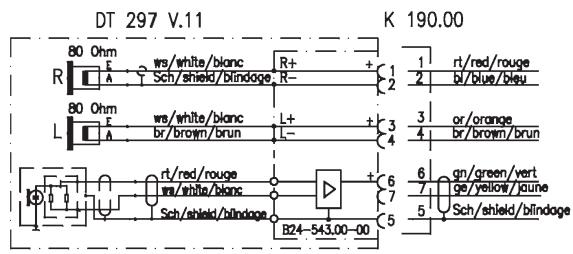

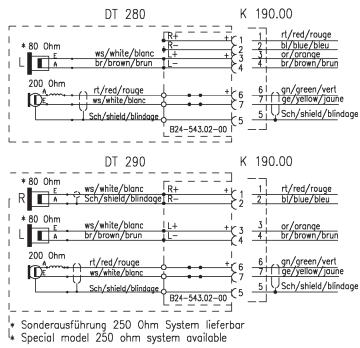

Schaltbild

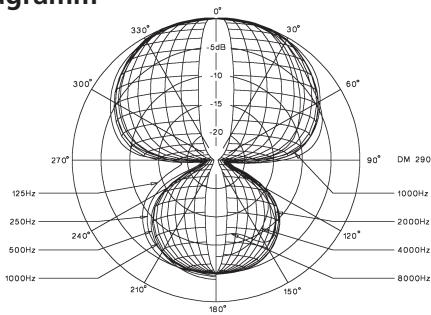

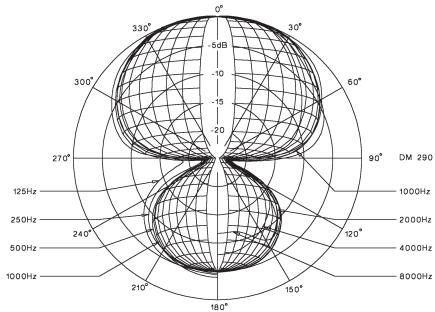

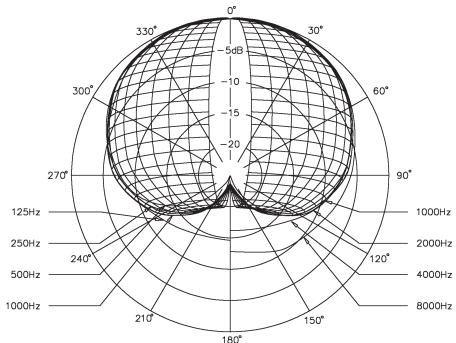

Richtdiagramm

DT 290 V.11

Mikrofon

Wandlerprinzip dynamisch

Übertragungsbereich 40 - 12.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ausgangsspannung bei

Besprechung aus 5 cm

Entfernung, Is = 16mA

Us = 10 V, Rv = 330 Ω. . . . . ca. 1,5 V

Besprechung aus 5 cm

Entfernung, Is = 16 mA ,

Us = 10 V, Rv = 330 Ω,

R_LS = 200 ca. 750mV

Nennimpedanz ca. 200 Ω

Stromaufnahme min. 8 mA

Stromaufnahme max. 56 mA

Gewicht. ca. 45 g

Frequenzkurve

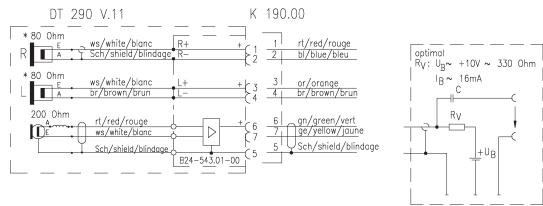

Schaltbild

Richtdiagramm

DT 291 PV

Mikrofon

Wandlerprinzip . Kondensator (Back-Elektrtet)
Übertragungsbereich 20 - 18.000 Hz
Richtcharakteristik Kugel
Ausgangsspannung bei
Besprechung aus
5 cm Entfernung ca. 13 mV
Nennimpedanz 200Ω
Nennabschlussimpedanz ≥ 1000
Max.Schalldruckpegel. 127 dB
Stromaufnahme. ca. 3,5 mA
Phantomspeisung 12 - 48 V
Gewicht ca. 20 g

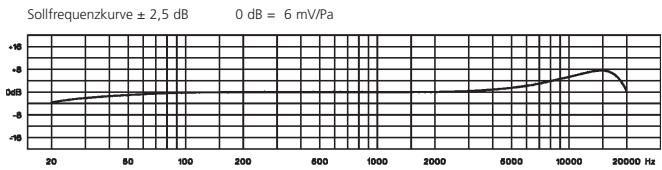

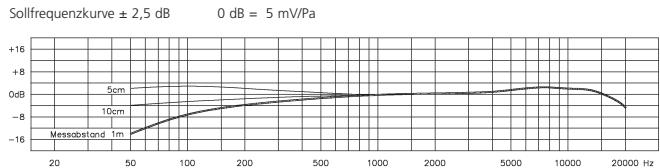

Frequenzkurve

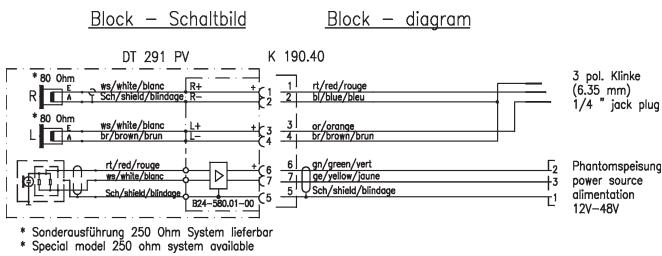

Schaltbild

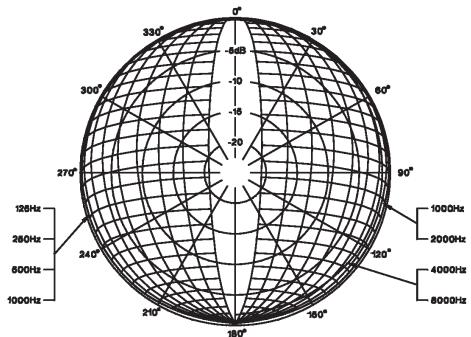

Richtdiagramm

DT 287 PV / DT 297 PV

Mikrofon

Wandlerprinzip . Kondensator (Back-Elektret)

Übertragungsbereich 40 - 20.000 Hz

Richtcharakteristik .Niere

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung 5,5 mV

Nennimpedanz 300Ω

Nennabschlussimpedanz ≥ 1000

Max.Schalldruckpegel. 132 dB

Gerauschspannungsabstand . . . 62 dB

Stromaufnahme. ca. 3,5 mA

Phantomspeisung 12 - 48 V

Gewicht ca. 30 g

Frequenzkurve

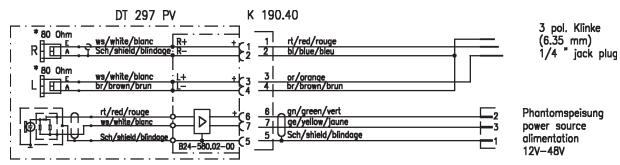

Schaltbild

• Sonderausfuhrung 250 Ohm System lieferbar
  Special model 250 ohm system available

Richtdiagramm

Mikrofon

Wandlerprinzip Kondensator (Back-Elektrtet)

Übertragungsbereich 20 - 20.000 Hz

Richtcharakteristik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Ausgangsspannung bei

Besprechung aus

5 cm Entfernung ca. 52 mV - 1,3 V regelbar

Nennimpedanz 300Ω

Stromaufnahme. 6 - 56 mA

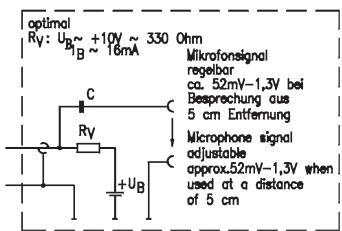

Schaltbild

OPERATING INSTRUCTIONS DT 250 / DT 252 / DT 280 / DT 290 / DT 291 / DT 287 / DT 297
