MODE D'EMPLOI DT 250 BEYERDYNAMIC

english Description .. Page Branchements Page Utilisation .. Page Entretien .. .. Page Sécurité . Page Modèles... Page Pièces de rechange. Page Accessoires en option Page Spécifications techniques . .. Page français

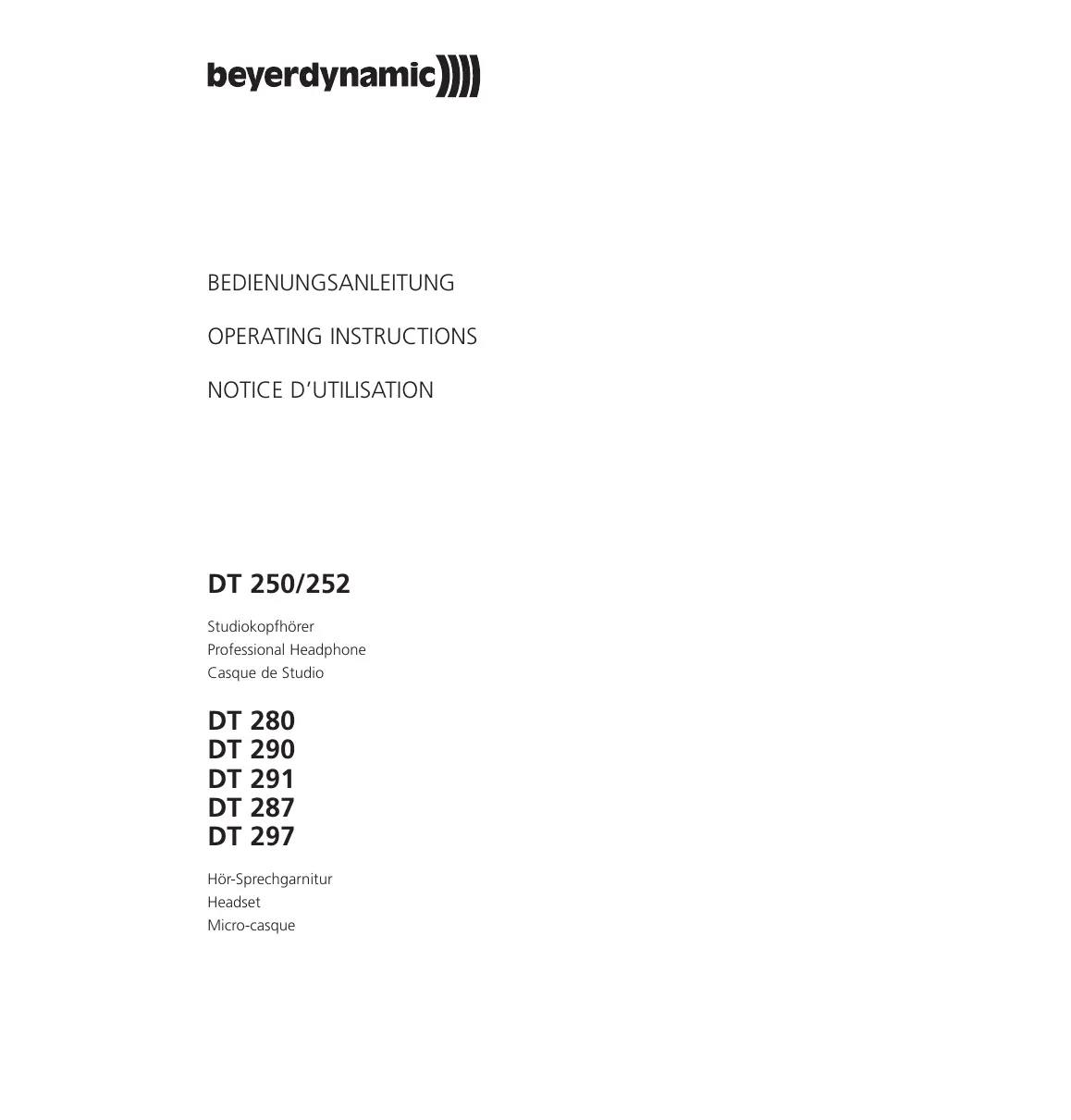

NOTICE D'UTILISATION DT 250 / DT 252 / DT 280 / DT 290 / DT 291/ DT 287 / DT 297 Nous vous féliitons pour l'achat de ce casque / micro-casque professionnel. Pour exploiter au mieux ses possibilités, nous vous conseillons de lire attentivement cette note explicative. Description DT 250 / DT 252 Le casque de studio fermé DT 250 / DT 252 se caractérise par l'isola- tion parfaite contre les bruits ambiants. Il est alors l'outil idéal pour le studio d'enregistrement ou toute application de radiodiffusion et télévision. Grâce aux oreillettes / bandeau serre-tête souples et remplaçables, ce casque vous offre un grand confort d'écoute même pour de longues heures de travail. Le système puissant d'aimants néodymes assure la haute précision et l'image sonore équilibrée du DT 250 / DT 252. L'impédance standard et de 80 Q. Un système par- ticulièrement sophistiqué d'une impédance de 250 @ est livrable qui vous offre une fidélité audio extrêmement précise. Les cäbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est enfichable à connexion unilatérale DT 280 / DT 290 Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se prête à l'utilisation lors des reportages de radio/télévision. Le DT 280/ DT 290 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio. DT 291 / DT 297 Similaire au DT 250, mais avec un microphone électret condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297). Le micro-casque DT 291 PV/ DT 297 PV est muni d'un préamplificateur intégré pour l'alimentation fantôme. Le DT 297 V.11 dispose d'un préamplificateur de microphone intégré pour l'alimentation par câble audio. Branchements Le casque de studio DT 250 / DT 252 est livré avec un câble répon- dant à une utilisation spécifique. Les micro-casque DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans un câble. La liste des câbles disponibles figure ci-après dans la rubrique «Accessoires en option» Les câbles avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées Ne branchez le casque de studio où le micro-casque que sur des appareils professionnels disposant d'une impédance et d'une tolérance de charge correspondant au modèle dont vous disposez. Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d'un micro- phone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique. Les micro-casques DT 291 PV et DT 297 PV sont conçus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13 mV ou de 250 mV pour une prise de son à 5 cm. Veuillez utiliser le micro-casque DT 280/DT 290 V.11 où DT 287/ DT 297 V. 11 avec préamplificateur intégré pour la connexion aux caméras video avec entrée de microphone conçue pour l'alimentation par câble audio. La sensibilité du microphone est réglable entre 52 mV et 1,3 V pour une prise de son à 5 cm (volume de parole normal) La tension d'alimentation du préamplificateur peut varier de 6 à 27 V. Il en résulte une consommation: DT290V.11 DT297V11 6v Rior 330 Q 8mA 6 mA 12V Rior 330Q 23mA 20 mA 20V Rior 330Q 43mA 40 mA 27V Rior 330Q 61 mA 57 mA Utilisation Ajustez l'arceau serre-tête à la taille de votre crâne. Le microphone des micro-casques est d'origine monté côté gauche. Son câble connecteur est protégé par l'arceau serre-tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côté droite. Lorsque vous utilisez votre casque en stéréo il faut également ntervertir les fils gauche/droite dans la fiche du casque (brun/orange Igauche] contre rouge/bleu [droite], voir «diagrammes de cäblages») Pour réduire au maximum le risque d'effets «POP» il faut placer le microphone à environ 2-3 cm de l'angle de la bouche.

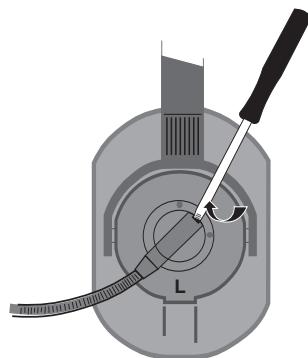

Isoulevez le couvercle avec un petit tournevis

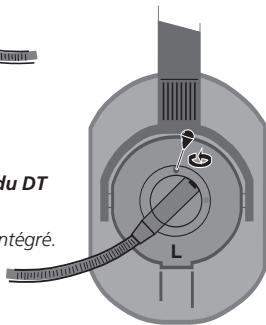

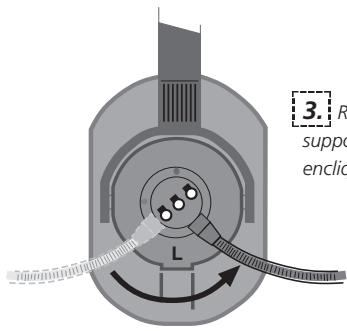

ibérez les visses et ‘énlevez le support du flexible. Retournez le bras support Support de 90°, resserrez la vis et encliquetez le couvercle. Seulement la version V.11 du DT 287/297: Réglage du préamplificateur intégré. Entretien Pour des raisons hygiéniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N'utilisez que des produits de nettoyage doux (p.ex. produit pour vaisselle) mais en aucun cas des produits détergeants. Veillez à ce que l'eau ne s'infiltre pas dans les systèmes d'écoute. Les mousses de protection «POP» des micros se lavent simplement à l'eau tiède. Évitez de les replacer sur le micro- phone avant qu'elles ne soient totalement sèches. Les oreillettes et les mousses «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit: . Enlevez l'oreillette de l'écouteur en la libérant au niveau de l'anneau plastique Placez la nouvelle oreillette en veillant de placer les ergots face aux perforations. . Pressez sur l'oreillette jusqu'à ce que vous entendez l'encliquetage mécanique.

La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sur la vue éclatée et la liste figurant sur son verso Sécurité Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d'écoute soit d'abord ramené au niveau minimum: N'ajustez le volume d'écoute qu'après avoir revêtu le casque. L'écoute au casque se fait généralement à un niveau plus élevé qu'avec des haut-parleurs. Sachez qu'une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit. Modèles DT250 Casque de studio, 80 @, noir, avec câble torsadé WK 250.07, enfichable Uack stéréo 3,5 mm / adaptateur 6,35 mm) . Art. N° 442.844 DT250 Casque de studio, 250 Q, noir, avec câble torsadé WK 250.07, enfichable Uack stéréo 3,5 mm / adaptateur 6,35 mm) . Art. N° 443.530 DT252 Casque de studio (version avec un seul écouteur), 80 @, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) . Art. N° 445.177 DT280 Micro-casque avec un seul écouteur, 200/80 Q ........ . Art. N° 441.309 DT 280 Micro-casque avec un seul écouteur, 200/250 Q ........ . Art. N° 447.269 DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Q, avec préamplifcateur intégré . …… Art. N° 442.860 DT290 Micro-casque, 200/800 Art N° 441.317 DT290 Micro-casque, 200/250 Q......... Art. N° 447.277 DT 290 V.11 Micro-casque, 200/80 Q, avec préamplificateur intégré Art. N° 441.384 DT 291 PV Micro-casque, 80 Q, microphone condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme ...................... Art. N° 447.129 DT 291 PV idem, mais 250 @. Art N° 447.137 DT 287 PV. Micro-casque mono-oreille, 80 Q, microphone à condensateur (cardioïde) .…. . . …. .. . Art. N° 479.349

DT 287 V.11 Micro-casque mono-oreille, 80 ©, microphone à condensateur (cardioïde) . Art. N° 479.357 DT 297 PV. Micro-casque, 80 Q, microphone à condensateur (cardioïde), pour alimentation fantôme 12-48 V............ Art. N° 479.365 DT 297 PV idem, toutefois 250 Q ......... Art. N° 479.454 DT 297 V.11 Micro-casque, 80 Q, avec préamplificateur intégré... Art. N° 479.462 ces de rechange BN 59-59/A Bandeau serre-tête. ........... Art. N° 503.886 EDT 250 V Oreillettes par pair, velours... Art. N° 942.704 EDT 250$ Oreillettes par pair, plastique doux... … Art. N° 943.549 WS 97 AZ Bonnette antivent, anthracite Art. N° 465.313 Accessoires en option WK 250.07 Câble torsadé pour DT 25* avec Jack stéréo 3,5 mm et adaptateur 6,35 mm Art. N° 442.070 K190.00 Câble de connexion pour DT 28*/DT29*, 1,5 m, extrémités libres Art. N° 431.575 K190.00 Câble de connexion pour DT 28*/DT29*, 3 m, extrémités libres .… Art. N° 441.937 K190.28 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec prise XLR à 4 broches Art. N° 445.304 K 190.39 Cäble de connexion pour version V.11 de DT 29*, avec fiche XLR à 5 broches pour des caméras Sons Philips, Ikegami), 15m... Art N° 475.181 K 190.40 Cäble de connexion pour DT 28/DT29*, 1,5 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm Art. N° 445.894 K190.40 Câble de connexion pour DT 28*/DT29*, 3,0 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm Art. N° 446.750 K190.41 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec fiche XLR à 5 broches. Art. N° 445.312 K190.48 Câble de connexion pour DT 280/DT 290, avec 2 fiches jack stéréo 3,5 mm pour des cartes sonores (Attention: pas de l'alimentation fantôme) Art. N° 479.470 WK 190.00 Câble torsadé pour DT 28*/DT29*, 3 m, extrémités libres. Art. N° 448.176 Spécifications techniques DT 250 / DT 252 / DT 280 / DT 290 / DT 291/ DT 287 / DT 297 Écouteurs Bande passante . 10 à 30.000 Hz (Optimisé pour l'intelligibilité parfaite chez les micro-casques) Impédance nominale . Pression sonore nominale -80Q/250Q à1kHz .100 dB SPL à 1 mW_ 0,28 V à 80€ 100 dB SPLà 1 mW 0,5 Và 250@ Charge nominale efficace .....100mW 120dB 28Và80Q 100 mW 120dB 5Và250@ Atténuation du bruit ambiant env. 16 dBA Pression du serre-tête 4,5 N Poids sans câble Ê DT 250 / DT 290 / DT 294 / DT 297 ....... .240 9 Ê DT 252 / DT 280 /DT 287... 1709 . Diagramme de câblage DT 250 DT 250 K 190.00 W 250.30/07

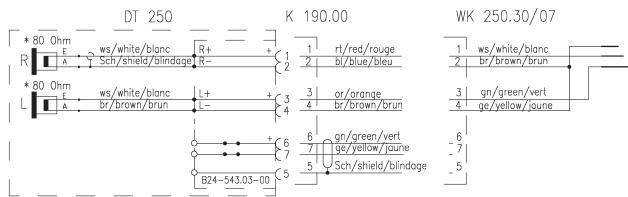

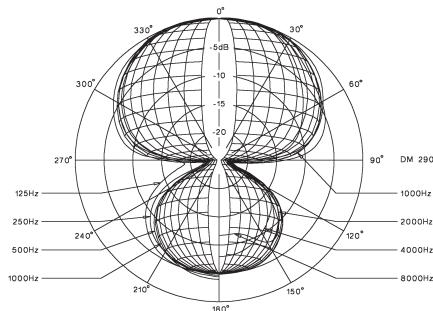

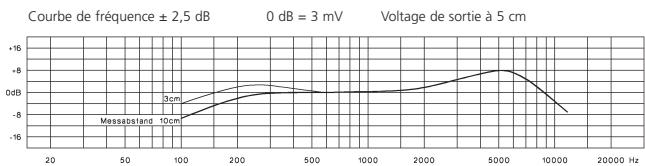

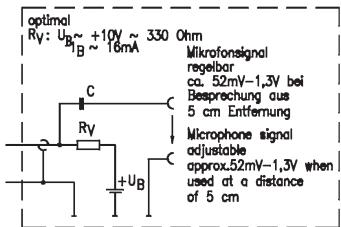

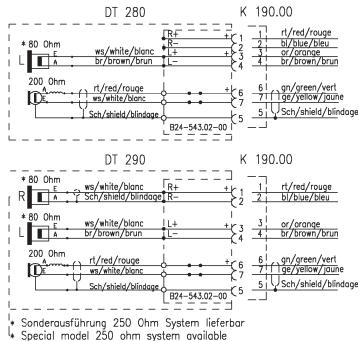

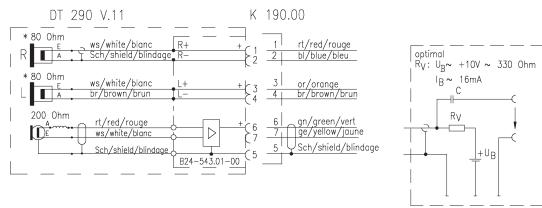

DT 280 / DT 290 Microphone Type de transducteur . . dynamique Bande passante … 40 - 12.000 Hz Directivité . hypercardioïde Supression de bruit . 30 dB Voltage de sortie à 5 cm... env. 3mV Impédance de sortie nominale . env. 200 @ Poids … env. 45 g Courbe de fréquence Coube de fréquence +258 OdB=3mV Voltage de sortie à 5m 1 Sec model Eréang 29 Om Sen ter nm Ge calbe DT 290 V.11 Microphone Type de transducteur . . dynamique Bande passante . 40 - 12.000 Hz Directivité . Le . hypercardioïde Voltage de sortie à 5 cm Is = 16 mA, Us = 10 V, Rv = 330 Q . env 1,5V Voltage de sortie à 5 cm Is = 16 mA, Us = 10 V, Rv = 330 Q, Ris = 200 Q...... env. 750 mV Impédance de sortie nominale … env. 200 @ Consommation min... .8mA Consommation max. . .56 mA Poids -env. 45 g Li Courbe de fréquence Courbe de fréquence 4 2,548 Od2-3mV Voltage de sorte à 5 om Diagramme de câblage

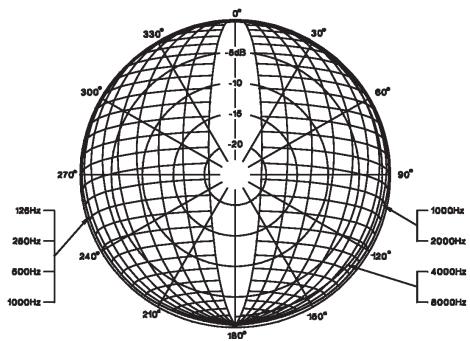

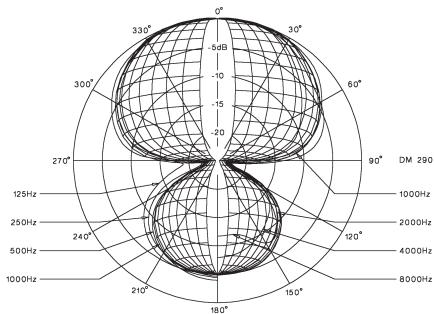

DT 290 w.1 Directivité français

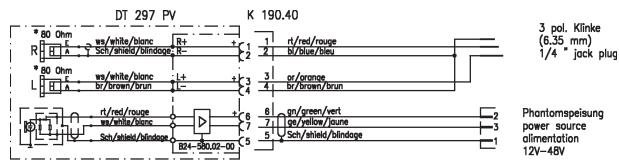

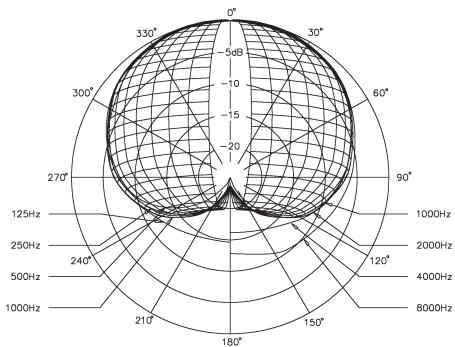

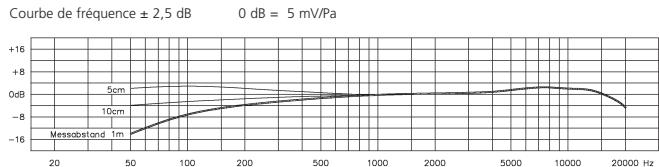

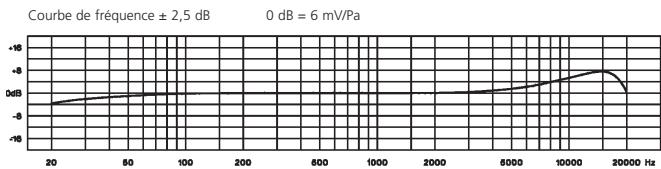

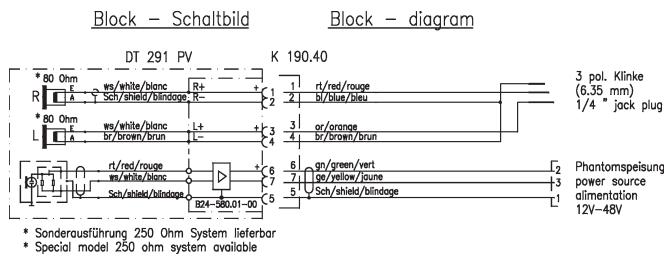

DT 291 PV Microphone Type de transducteur condensateur / électret Bande passante 20 à 18.000 Hz Directivité omnidirectionnel Voltage de sortie à 5 cm env. 13 mV Impédance de sortie nominale 200 @ Impédance de charge pondérée = 1000 @ Supression de bruit 127 dB Consommation env. 3,5 mA Alimentation fantôme 12-48V Poids 209 Courbe de fréquence Courte de fréquence + 2,5 d8 0 dB = 6 mvPa DT 287 PV / DT 297 PV Microphone Type de transducteur condensateur / électret Bande passante 40 à 20.000 Hz Directivité cardioïde Voltage de sortie à 5 cm 5,5 mV Impédance de sortie nominale 300 @ Impédance de charge pondérée = 1000 @ Supression de bruit 132 dB Rapport signal/bruit 62 dB Consommation env. 3,5 mA Alimentation fantôme 12-48V Poids env. 30 g Courbe de fréquence Courbe de fréquence à 2,5 48 04B= 5 mWPa 2eBe Diagramme de câblage Block — Schaltbild Block — diagram D 291 PA k 1040 ram =" 3 qu te RE —_—ûû——

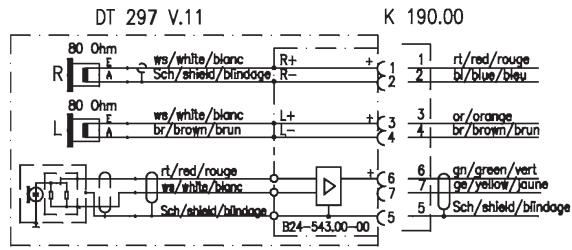

DT 287 V. 11 / DT 297 V.11 Microphone Type de transducteur condensateur / électret Bande passante 20 à 20.000 Hz Directivité cardioïde Voltage de sortie à 5 cm env. 52 mV - 1,3 V réglable Impédance de sortie nominale 300 @ Consommation 6-56mA Diagramme de câblage DT 297 V.11 K 190.00 RE men 7 NE LR Fe Muoongpe | regelbar Lo ÉÉAETES | Sam w ; Meopoe d | m1 me | buf Aarae", Li —
