MODE D'EMPLOI DT 252 BEYERDYNAMIC

Description. . . . . . . . . . . . . . . . . . . . . . . . . . . Page Branchements . . . . . . . . . . . . . . . . . . . . . . . . Page Utilisation. . . . . . . . . . . . . . . . . . . . . . . . . . . . Page Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page Modèles . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Page Pièces de rechange. . . . . . . . . . . . . . . . . . . . . Page Accessoires en option. . . . . . . . . . . . . . . . . . . Page Spécifications techniques . . . . . . . . . . . . . . . . Page

Nous vous félicitons pour l’achat de ce casque / micro-casque professionnel. Pour exploiter au mieux ses possibilités, nous vous conseillons de lire attentivement cette note explicative. Description DT 250 / DT 252 Le casque de studio fermé DT 250 / DT 252 se caractérise par l’isolation parfaite contre les bruits ambiants. Il est alors l’outil idéal pour le studio d’enregistrement ou toute application de radiodiffusion et télévision. Grâce aux oreillettes / bandeau serre-tête souples et remplaçables, ce casque vous offre un grand confort d’écoute même pour de longues heures de travail. Le système puissant d’aimants néodymes assure la haute précision et l’image sonore équilibrée du DT 250 / DT 252. L’impédance standard et de 80 Ω. Un système particulièrement sophistiqué d’une impédance de 250 Ω est livrable qui vous offre une fidélité audio extrêmement précise. Les câbles connecteurs des écouteurs sont protégés par l'arceau serre-tête, le câble principal est enfichable à connexion unilatérale. DT 280 / DT 290 Similaire au DT 250, mais avec le microphone dynamique DM 290 de directivité hypercardioïde. Le micro-casque DT 280 / DT 290 se prête à l’utilisation lors des reportages de radio/télévision. Le DT 280/ DT 290 V.11 dispose d’un préamplificateur de microphone intégré pour l’alimentation par câble audio. DT 291 / DT 297 Similaire au DT 250, mais avec un microphone électret condensateur de directivité omnidirectionnelle (DT 291) ou cardioïde (DT 297). Le micro-casque DT 291 PV / DT 297 PV est muni d’un préamplificateur intégré pour l’alimentation fantôme. Le DT 297 V.11 dispose d’un préamplificateur de microphone intégré pour l’alimentation par câble audio. Ne branchez le casque de studio ou le micro-casque que sur des appareils professionnels disposant d’une impédance et d’une tolérance de charge correspondant au modèle dont vous disposez. Le micro-casque DT 280 / DT 290 / DT 290 V.11 est muni d’un microphone symétrique qui peut aussi être branché sur une entrée de microphone asymétrique. Les micro-casques DT 291 PV et DT 297 PV sont conçus pour des entrées de microphone symétriques avec alimentation fantôme. La sensibilité du microphone est de 13 mV ou de 250 mV pour une prise de son à 5 cm. Veuillez utiliser le micro-casque DT 280/DT 290 V.11 ou DT 287/ DT 297 V. 11 avec préamplificateur intégré pour la connexion aux caméras video avec entrée de microphone conçue pour l’alimentation par câble audio. La sensibilité du microphone est réglable entre 52 mV et 1,3 V pour une prise de son à 5 cm (volume de parole normal). La tension d’alimentation du préamplificateur peut varier de 6 à 27 V. Il en résulte une consommation: Rvor 330 Ω Rvor 330 Ω Rvor 330 Ω Rvor 330 Ω

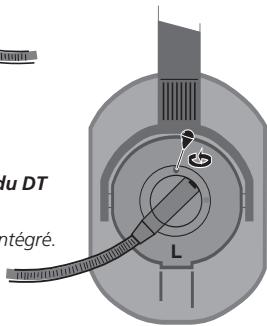

DT 297 V.11 6 mA 20 mA 40 mA 57 mA Utilisation Ajustez l’arceau serre-tête à la taille de votre crâne. Le microphone des micro-casques est d’origine monté côté gauche. Son câble connecteur est protégé par l’arceau serre-tête. En cas de nécessité vous pouvez modifier ce montage pour avoir le micro côté droite. Lorsque vous utilisez votre casque en stéréo il faut également ntervertir les fils gauche/droite dans la fiche du casque (brun/orange [gauche] contre rouge/bleu [droite], voir «diagrammes de câblages»). Pour réduire au maximum le risque d’effets «POP» il faut placer le microphone à environ 2-3 cm de l’angle de la bouche.

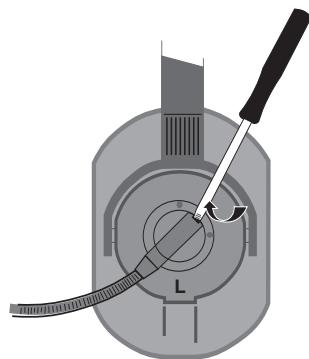

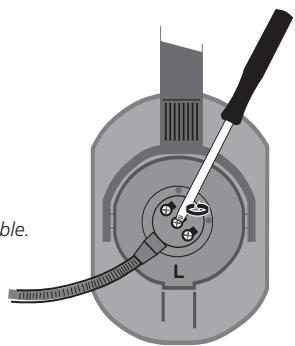

1. Soulevez le couvercle

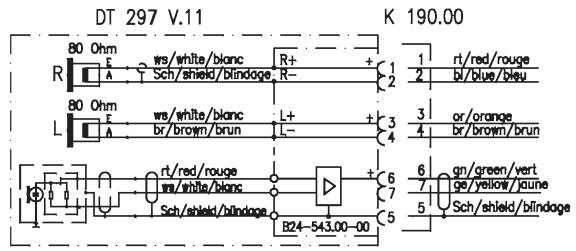

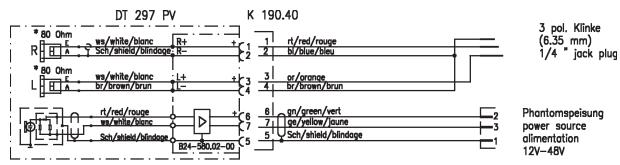

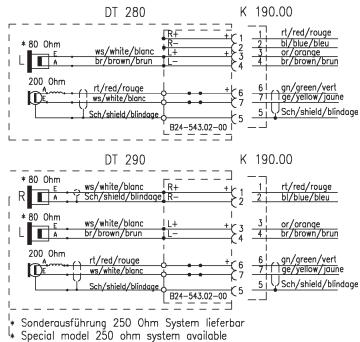

avec un petit tournevis. Branchements Le casque de studio DT 250 / DT 252 est livré avec un câble répondant à une utilisation spécifique. Les micro-casque DT 280 / DT 290 / DT 291 / DT 287 / DT 297 sont livrés sans un câble. La liste des câbles disponibles figure ci-après dans la rubrique «Accessoires en option». Les câbles avec extrémités libres peuvent être directement soudés sur les broches de la fiche que vous utilisez (voir les «diagrammes de câblage»). Sur demande, le casque peut être livré avec les fiches de votre choix déjà montées. DT 290 V.11 8 mA 23 mA 43 mA 61 mA français

La construction modulaire de cette série de casques et micro-casques permet un service après-vente simple et rapide. Vous trouverez les références des pièces détachées sur la vue éclatée et la liste figurant sur son verso. Sécurité

Libérez les visses et enlevez le support du flexible.

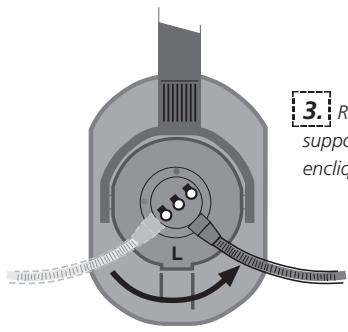

support de 900 , resserrez la vis et encliquetez le couvercle. Lorsque vous branchez le casque sur un amplificateur, veillez à ce que le volume d’écoute soit d’abord ramené au niveau minimum. N’ajustez le volume d’écoute qu’après avoir revêtu le casque. L’écoute au casque se fait généralement à un niveau plus élevé qu’avec des haut-parleurs. Sachez qu’une écoute prolongée à niveau élevé peut entraîner des lésions auditives irrémédiables. Protégez votre audition, les casques beyerdynamic restituent la plénitude du spectre sonore, même à volume réduit. Modèles

Entretien Pour des raisons hygiéniques il est important de nettoyer le casque régulièrement avec un chiffon humide. N’utilisez que des produits de nettoyage doux (p.ex. produit pour vaisselle) mais en aucun cas des produits détergeants. Veillez à ce que l’eau ne s’infiltre pas dans les systèmes d’écoute. Les mousses de protection «POP» des micros se lavent simplement à l’eau tiède. Évitez de les replacer sur le microphone avant qu’elles ne soient totalement sèches. Les oreillettes et les mousses «POP» étant soumises à une usure naturelle provoquée par la transpiration, la séborrhée et la salive, il est indispensable de les changer régulièrement. Les oreillettes se changent comme suit:

1. Enlevez l’oreillette de l’écouteur en la libérant au

niveau de l’anneau plastique.

2. Placez la nouvelle oreillette en veillant de placer les

ergots face aux perforations.

3. Pressez sur l’oreillette jusqu’à ce que vous entendez

l’encliquetage mécanique.

français Seulement la version V.11 du DT 287/297: Réglage du préamplificateur intégré. Casque de studio, 80 Ω, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) . . . . . . . . . . . . Art. N° 442.844 DT 250 Casque de studio, 250 Ω, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) . . . . . . . . . . . . Art. N° 443.530 DT 252 Casque de studio (version avec un seul écouteur), 80 Ω, noir, avec câble torsadé WK 250.07, enfichable (Jack stéréo 3,5 mm / adaptateur 6,35 mm) . . . . . . . . . . . . Art. N° 445.177 DT 280 Micro-casque avec un seul écouteur, 200/80 Ω . . . . . . . . . . . . . . . . . . . . . Art. N° 441.309 DT 280 Micro-casque avec un seul écouteur, 200/250 Ω . . . . . . . . . . . . . . . . . . . . Art. N° 447.269 DT 280 V.11 Micro-casque avec un seul écouteur, 200/80 Ω, avec préamplificateur intégré . . . . . . . . . . . . . . . . . . . . . . . Art. N° 442.860 DT 290 Micro-casque, 200/80 Ω . . . . . . . . . . Art. N° 441.317 DT 290 Micro-casque, 200/250 Ω . . . . . . . . . Art. N° 447.277 DT 290 V.11 Micro-casque, 200/80 Ω, avec préamplificateur intégré . . . . . . Art. N° 441.384 DT 291 PV Micro-casque, 80 Ω, microphone condensateur (omnidirectionnel), avec préamplificateur intégré pour alimentation fantôme . . . . . . . . . . . . . . . . . . . . . . Art. N° 447.129 DT 291 PV idem, mais 250 Ω . . . . . . . . . . . . . . . Art. N° 447.137 DT 287 PV Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde) . . . . . . . . . . Art. N° 479.349 DT 250

WK 190.00 Câble torsadé pour DT 28*/DT29*, 3 m, extrémités libres . . . . . . . . . . Art. N° 448.176 N° 479.357 Spécifications techniques N° 479.365 N° 479.454 Écouteurs N° 479.462 Pièces de rechange BN 59-59/A Bandeau serre-tête . . . . . . . . . . . . Art. EDT 250 V Oreillettes par pair, velours . . . . . . Art. EDT 250 S Oreillettes par pair, plastique doux . . . . . . . . . . . . . . . Art. WS 97 AZ Bonnette anti-vent, anthracite . . . Art. N° 503.886 N° 942.704 N° 943.549 N° 465.313 Accessoires en option WK 250.07 Câble torsadé pour DT 25* avec Jack stéréo 3,5 mm et adaptateur 6,35 mm . . . . . . . . . . Art. N° K 190.00 Câble de connexion pour DT 28*/DT29*, 1,5 m, extrémités libres . . . . . . . . Art. N° K 190.00 Câble de connexion pour DT 28*/DT29*, 3 m, extrémités libres . . . . . . . . . . Art. N° K 190.28 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec prise XLR à 4 broches . . . . . . . . . . . . . . . . . . . Art. N° K 190.39 Câble de connexion pour version V.11 de DT 29*, avec fiche XLR à 5 broches pour des caméras (Sony, Philips, Ikegami), 1,5 m . . . . . . . . . . . . . . . . . . . . . . Art. N° K 190.40 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm . . . . . . . . . . Art. N° K 190.40 Câble de connexion pour DT 28*/DT29*, 3,0 m, avec fiche XLR à 3 broches et Jack stéréo 6,35 mm . . . . . . . . . . Art. N° K 190.41 Câble de connexion pour DT 28*/DT29*, 1,5 m, avec fiche XLR à 5 broches. . . . . . Art. N° K 190.48 Câble de connexion pour DT 280/DT 290, avec 2 fiches jack stéréo 3,5 mm pour des cartes sonores (Attention: pas de l’alimentation fantôme) . . . . . . . . . . . . . . . . . . . Art. N°

Bande passante . . . . . . . . . . . . . 10 à 30.000 Hz (Optimisé pour l’intelligibilité parfaite chez les micro-casques) Impédance nominale . . . . . . . . . 80 Ω / 250 Ω Pression sonore nominale à 1 kHz . . . . . . . . . . . . . . . . . . . 100 dB SPL à 1 mW 0,28 V à 80 Ω 100 dB SPL à 1 mW 0,5 V à 250 Ω Charge nominale efficace . . . . . 100 mW 120 dB 2,8 V à 80 Ω 100 mW 120 dB 5 V à 250 Ω Atténuation du bruit ambiant . . . . . . . . . . . . . . . . . . . env. 16 dBA Pression du serre-tête . . . . . . . . 4,5 N Poids sans câble DT 250 / DT 290 / DT 294 / DT 297 . . . . . . . . . . . . . . . . . . . 240 g DT 252 / DT 280 / DT 287 . . . . . 170 g

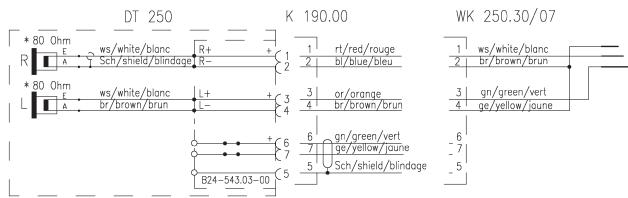

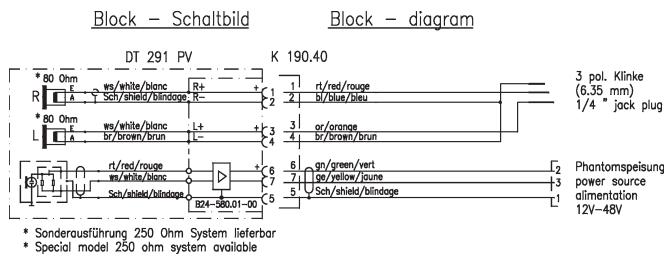

Diagramme de câblage DT 250

français DT 287 V.11 Micro-casque mono-oreille, 80 Ω, microphone à condensateur (cardioïde) . . . . . . . Art. DT 297 PV Micro-casque, 80 Ω, microphone à condensateur (cardioïde), pour alimentation fantôme 12 - 48 V . . . . . . . . . . . . Art. DT 297 PV idem, toutefois 250 Ω . . . . . . . . . Art. DT 297 V.11 Micro-casque, 80 Ω, avec préamplificateur intégré . . . . . . . . Art.

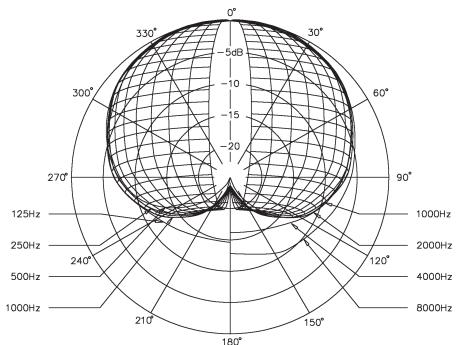

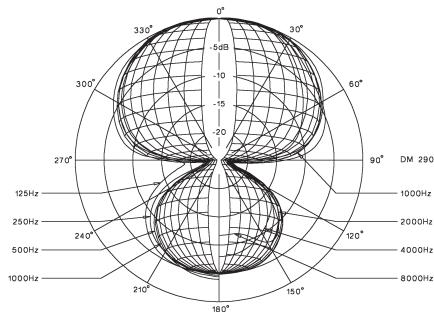

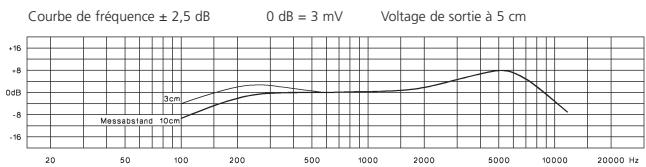

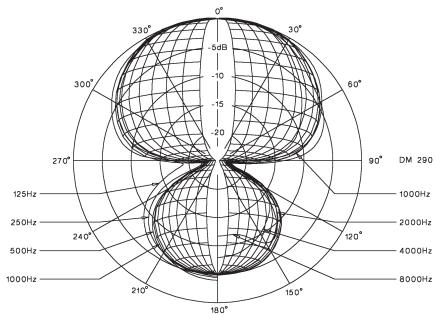

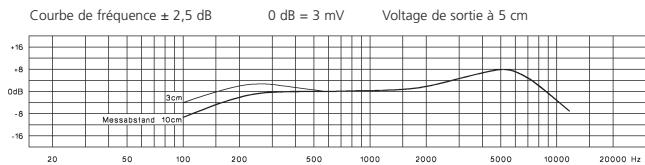

DT 280 / DT 290 DT 290 V.11 Microphone Microphone Type de transducteur . . . . . . . . . dynamique Bande passante . . . . . . . . . . . . . 40 - 12.000 Hz Directivité . . . . . . . . . . . . . . . . . hypercardioïde Supression de bruit . . . . . . . . . . 30 dB Voltage de sortie à 5 cm . . . . . . env. 3 mV Impédance de sortie nominale . . . . . . . . . . . . . . . . . . env. 200 Ω Poids . . . . . . . . . . . . . . . . . . . . . env. 45 g Type de transducteur . . . . . . . . . dynamique Bande passante . . . . . . . . . . . . . 40 - 12.000 Hz Directivité . . . . . . . . . . . . . . . . . hypercardioïde Voltage de sortie à 5 cm Is = 16 mA, Us = 10 V, Rv = 330 Ω . . . . . . . . . . . . . . . . env. 1,5 V Voltage de sortie à 5 cm Is = 16 mA, Us = 10 V, Rv = 330 Ω, RLS = 200 Ω . . . . . . env. 750 mV Impédance de sortie nominale . . . . . . . . . . . . . . . . . . env. 200 Ω Consommation min. . . . . . . . . . 8 mA Consommation max. . . . . . . . . . 56 mA Poids . . . . . . . . . . . . . . . . . . . . . env. 45 g Courbe de fréquence Courbe de fréquence ± 2,5 dB 0 dB = 3 mV Voltage de sortie à 5 cm Courbe de fréquence Courbe de fréquence ± 2,5 dB 0 dB = 3 mV Voltage de sortie à 5 cm Diagramme de câblage Diagramme de câblage Directivité français Directivité

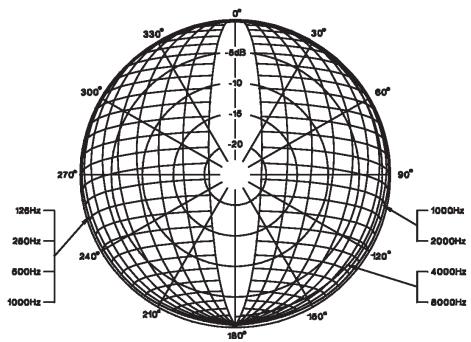

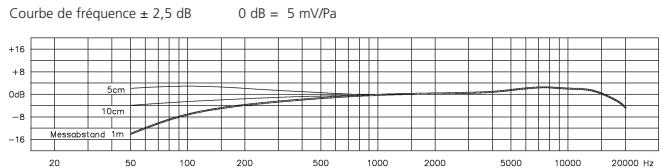

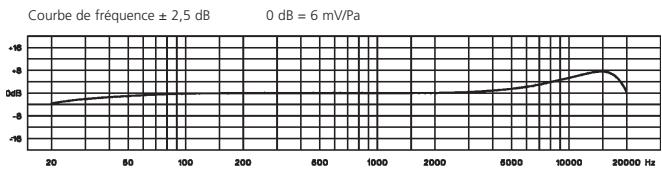

DT 291 PV DT 287 PV / DT 297 PV Microphone Microphone Type de transducteur . . . . . . . . . condensateur / électret Bande passante . . . . . . . . . . . . . 20 à 18.000 Hz Directivité . . . . . . . . . . . . . . . . . omnidirectionnel Voltage de sortie à 5 cm . . . . . . env. 13 mV Impédance de sortie nominale . . . . . . . . . . . . . . . . . . 200 Ω Impédance de charge pondérée . . . . . . . . . . . . . . . . . . ≥ 1000 Ω Supression de bruit . . . . . . . . . . 127 dB Consommation . . . . . . . . . . . . . env. 3,5 mA Alimentation fantôme . . . . . . . . 12 - 48 V Poids . . . . . . . . . . . . . . . . . . . . . 20 g Type de transducteur . . . . . . . . . condensateur / électret Bande passante . . . . . . . . . . . . . 40 à 20.000 Hz Directivité . . . . . . . . . . . . . . . . . cardioïde Voltage de sortie à 5 cm . . . . . . 5,5 mV Impédance de sortie nominale . . . . . . . . . . . . . . . . . . 300 Ω Impédance de charge pondérée . . . . . . . . . . . . . . . . . . ≥ 1000 Ω Supression de bruit . . . . . . . . . . 132 dB Rapport signal/bruit . . . . . . . . . . 62 dB Consommation . . . . . . . . . . . . . env. 3,5 mA Alimentation fantôme . . . . . . . . 12 - 48 V Poids . . . . . . . . . . . . . . . . . . . . . env. 30 g Courbe de fréquence Courbe de fréquence ± 2,5 dB 0 dB = 6 mV/Pa Courbe de fréquence Courbe de fréquence ± 2,5 dB Diagramme de câblage 0 dB = 5 mV/Pa Diagramme de câblage Directivité français Directivité

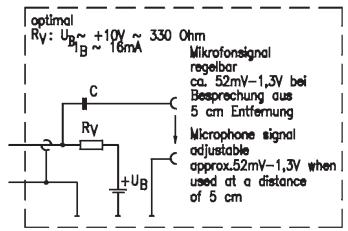

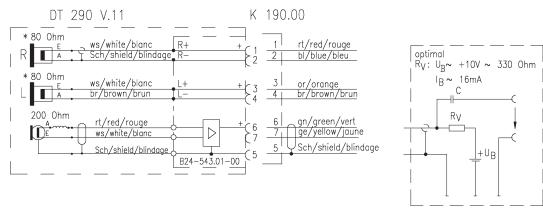

DT 287 V. 11 / DT 297 V.11 Microphone Type de transducteur . . . . . . . . . condensateur / électret Bande passante . . . . . . . . . . . . . 20 à 20.000 Hz Directivité . . . . . . . . . . . . . . . . . cardioïde Voltage de sortie à 5 cm . . . . . . env. 52 mV - 1,3 V réglable Impédance de sortie nominale . . . . . . . . . . . . . . . . . . 300 Ω Consommation . . . . . . . . . . . . . 6 - 56 mA Diagramme de câblage
