EFC 4 A - Système de commande électrique ULTRAFLEX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Centrale désenfumage
Marque	ULTRAFLEX
Modèle	EFC 4 A
Dimensions (LxHxP)	196 × 246 × 98 mm
Tension d'alimentation	230 Vca ou 115 Vca selon version
Courant nominal	4 A
Tension de sortie actionneurs	24 Vcc à inversion de polarité
Nombre de sorties moteurs	2, charge max 2 A chacune
Sortie sirène/relais	1 sortie pour sirène autoalimentée
Entrées détecteurs de fumée	1 entrée
Entrées commande manuelle	2 entrées pour boutons
Entrée boîtier commande d'urgence	1 entrée
Batteries	2 × 12 V, 4 Ah (plomb)
Temps de charge batteries	Max 10 heures
Signalisations visuelles	Voyants vert (réseau), jaune (anomalie), rouge (alarme)
Signalisations acoustiques	Sortie pour sirène externe autoalimentée
Fonctions principales	Ouverture/fermeture d'urgence par détecteurs fumée ou boîtier urgence ; commande manuelle pour ventilation
Entretien	Contrôle semestriel du fonctionnement ; remplacer les batteries tous les 3 ans
Sécurité	Déconnecter alimentation et batteries avant intervention ; installation par personnel qualifié ; disjoncteur omnipolaire requis
Pièces détachées	Set de batteries UCS art. 40911V
Garantie	2 ans à compter de la date de fabrication

FOIRE AUX QUESTIONS - EFC 4 A ULTRAFLEX

Comment réinitialiser la centrale après une alarme ?

Appuyez sur le bouton de réinitialisation du boîtier de commande d'urgence ou sur le bouton à l'intérieur de la centrale. La condition d'alarme (voyant rouge) s'éteindra.

Que faire si le voyant jaune est allumé ?

Le voyant jaune indique une anomalie : coupure de câble sur la ligne détecteurs ou actionneurs, ou charge batterie insuffisante. Vérifiez les connexions et l'état des batteries.

Puis-je commander manuellement l'ouverture et la fermeture ?

Oui, via les entrées pour boutons standard (art. 40050U). La commande maintient l'action pendant 3 minutes. En cas d'alarme, les commandes manuelles sont désactivées.

Comment installer les batteries ?

Les batteries sont livrées chargées mais avec le câble noir négatif débranché. Branchez-le UNIQUEMENT après avoir effectué tous les autres câblages.

Quelle est la procédure pour un test de fonctionnement ?

Tous les 6 mois, effectuez une commande d'ouverture et fermeture en ventilation (vérifiez que le voyant jaune ne s'allume pas), puis une commande d'urgence via le boîtier ou simulation de fumée.

Que faire en cas de coupure de courant ?

Les batteries prennent le relais. Seule une commande de fermeture est possible pour éviter la décharge complète. Le courant rétabli, les batteries se rechargent en max 10 heures.

Comment câbler les détecteurs de fumée ?

La résistance de 4,7 kΩ située sur la borne J8 doit être déplacée à la fin de la ligne des détecteurs. Suivez le schéma de branchement fourni.

Puis-je utiliser des actionneurs RACK 24V ou SUPERMASTER 24V ?

Oui, avec ces actionneurs, aucun condensateur n'est nécessaire sur les lignes. Retirez les condensateurs de 1 µF de J10 et J11.

Comment remplacer les batteries ?

Les batteries doivent être remplacées tous les 3 ans par des modèles équivalents (12V, 4Ah). Le set UCS art. 40911V est recommandé. En cas de démontage, retirez les batteries avant l'élimination.

Quelles sont les garanties sur cet appareil ?

La garantie est de 2 ans à compter de la date de fabrication, limitée au remplacement ou à la réparation des pièces défectueuses. Elle ne couvre pas les dommages dus à une installation incorrecte.

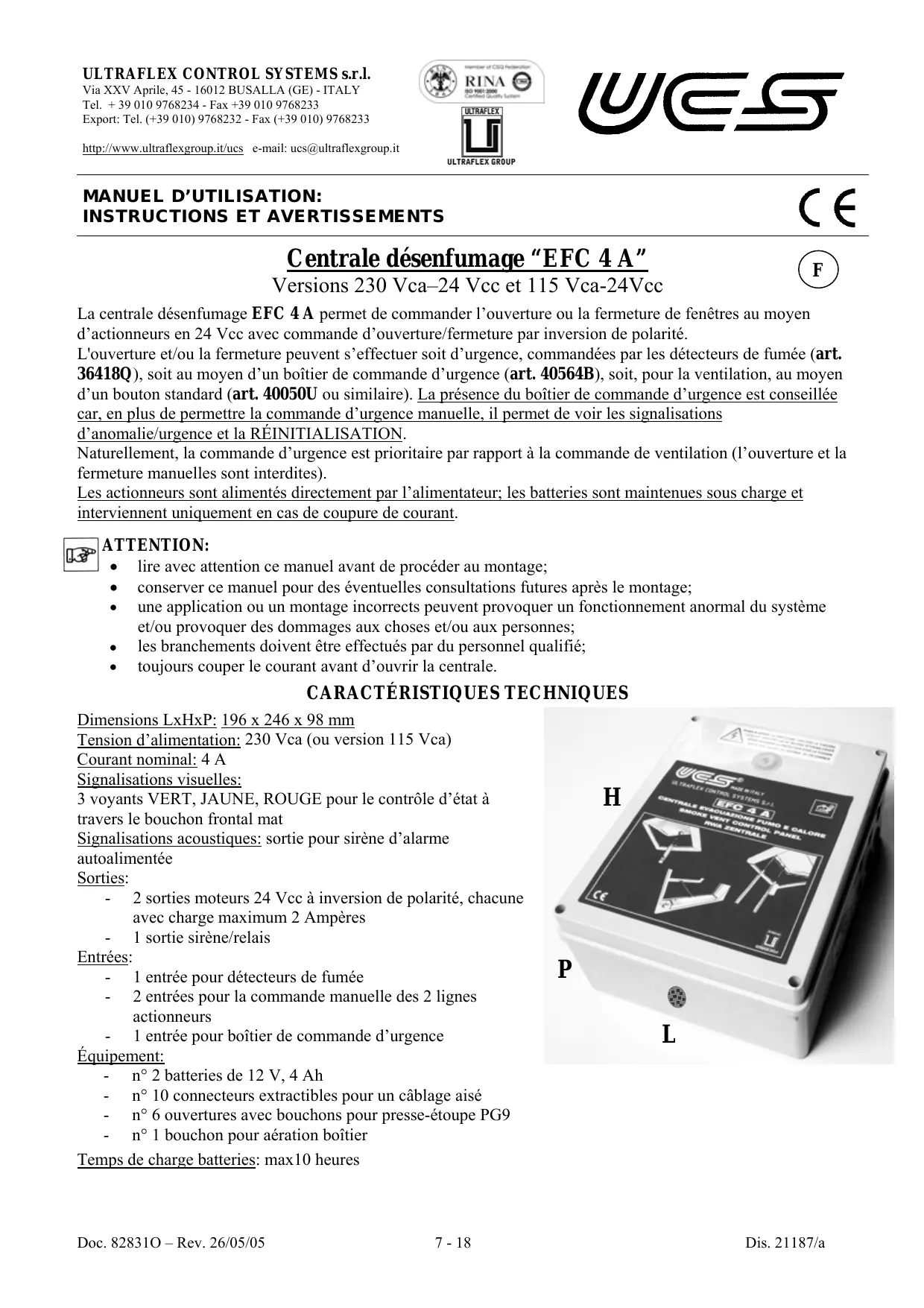

MODE D'EMPLOI EFC 4 A ULTRAFLEX

Centrale désenfumage “EFC 4 A

Versions 230 Vca-24 Vcc et 115 Vca-24 Vcc

La centrale désenfumage EFC 4 A permet de commander l'ouverture ou la fermeture de fenêtres au moyen d'actionneurs en 24 Vcc avec commande d'ouverture/fermeture par inversion de polarité.

L'ouverture et/ou la fermeture peuvent s'effectuer soit d'urgence, commandées par les détecteurs de fumée (art. 36418Q), soit au moyen d'un boîtier de commande d'urgence (art. 40564B), soit, pour la ventilation, au moyen d'un bouton standard (art. 40050U ou similaire). La présence du boîtier de commande d'urgence est conseillée car, en plus de permettre la commande d'urgence manuelle, il permet de voir les signalisations d'anomalie/urgence et la RÉINITIALISATION.

Naturellement, la commande d'urgence est prioritaire par rapport à la commande de ventilation (l'ouverture et la fermeture manuelles sont interdites).

Les actionneurs sont alimentés directement par l'alimentateur ; les batteries sont maintenues sous charge et intervenent uniquement en cas de coupure de courant.

Attention:

• ATTENTION: conserver ce manuel avant de procéder au montage;
• Conserver ce manuel pour des éventuelles consultations futures après le montage;
• Une application ou un montage incorrect peuvent provoquer un fonctionnement anormal du système et/ou provoquer des dommages aux choses et/ou aux personnes; les branchements doivent être effectués par du personnel qualifié;
• plusieurs couper le courant avant d'ouvrir la centrale.

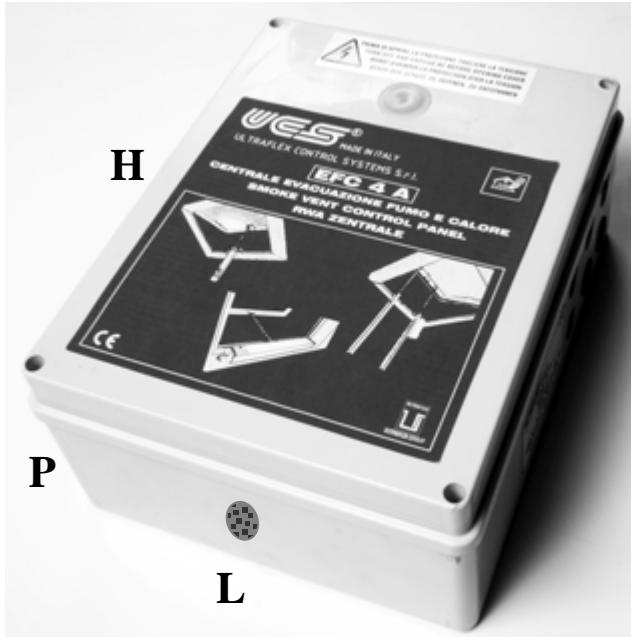

Dimensions LxHxp: 196 × 246 × 98 ~mm

Tension d'alimentation: 230 Vca (ou version 115 Vca)

Courant nominal: 4 A

Signalisations visuelles:

3 voyants VERT, JAUNE, ROUGE pour le contrôle d'état à travers le bouchon frontal mat

Signalisations acoustiques: sortie pour sirène d'alarme autoalimentée

Sorties:

• 2 sorties moteurs 24 Vcc à inversion de polarité, chacune avec charge maximum 2 Ampères
• 1 sortie sirène/relais

Entrées:

• 1 entrée pour détecteurs de fumée
• 2 entrées pour la commande manuelle des 2 lignes actionneurs
• 1 entrée pour boîtier de commande d'urgence

Équipement:

• n°2 batteries de 12 V, 4 Ah
• n° 10 connecteurs extractibles pour un câblage aisé
• n°6 ouvertures avec bouchons pour presse-étoupe PG9
• n°1 bouchon pour aération boîtier

Temps de charge batteries: max10 heures

1. Suite à la signalisation détecteur de fumée art. 36418Q

Cette urgence se réfère à la signalisation de présence de fumée par le détecteur.

Le détecteur de fumée présente mémorise l'éventuelle condition d'alarme qui reste activée jusqu'à quand on débranche le détecteur de sa base ou on appuie sur le bouton de réinitialisation du boîtier de commande d'urgence (si présent) ou sur le réarmement interne de la centrale.

Cette condition d'alarme provoque l'envoi de la commande d'ouverture, l'allumage du voyant rouge sur le boîtier de commande d'urgence (si présente) et sur la centrale, et l'activation de la sortie sirène tant que la condition d'alarme reste activée.

2. Suite à la pression du bouton d'urgence (bouton n. f.) art. 40564B

Cette condition d'alarme provoque l'envoi de la commande d'ouverture, l'allumage du voyant rouge sur le boîtier de commande et sur la centrale, et l'activation de la sortie sirène tant que la condition d'alarme reste activée.

Pour activer l'urgence, appuyer sur le bouton du boîtier de commande d'urgence ; l'allumage du voyant rouge sur le boîtier confirme l'intervention de la commande d'ouverture d'urgence.

La condition d'urgence peut être désactivée à tout moment en appuyant sur le bouton de réinitialisation du boîtier ou sur le bouton à l'intérieur de la centrale.

La présence du boîtier de commande d'urgence est conseillée car, en plus de permettre la commande d'urgence manuelle, il permet de voir les signalisations d'anomalie/urgence et la REINITIALISATION.

Quand la condition d'alarme est activée, toutes les commandes manuelles sont désactivées.

Commande manuelle

Pour le fonctionnement manuel, la centrale est dotée de 2 entrées pour boutons (art. 40050U ou similaire) chacun commandant une sortie actionneurs.

La centrale reçoit la commande à impulsion et la maintient pendant 3 minutes afin de permettre également aux actionneurs moins rapides d'arriver en fin de course.

La commande peut être interrompue de l'une des façons suivantes:

a) parce que le temps limite de course de 3 minutes a été atteint;

b) par pression sur la touche de réinitialisation (l'actionneur s'arrête) ; c) par pression et relâchement rapide du bouton de la commande opposée (l'actionneur s'arrête).

Une fois l'actionneur arrêté, pour sélectionner le nouveau sens d'actionnement, il suffit d'appuyer et relâcher le bouton correspondant à l'action désirée.

• quand la condition d'alarme est activée, toutes les commandes manuelles sont désactivées;
• en cas de coupure de courant, seule 1 commande de fermeture est possible (afin d'éviter de décharger les batteries et pour permettre la fermeture des fenêtres en attendant le rétablissement du courant).

Anomalies

La centrale active une signalisation d'anomalie en allumant le voyant jaune situé à l'intérieur de la centrale (visible à travers le bouchon transparent) et le voyant situé sur le boîtier de commande d'urgence (s'il est présent) ; sur celui-ci, le voyant est clignotant.

Les anomalies peuvent être:

• interruption du câble de la ligne détecteurs de fumée
• interruption du câble de la ligne actionneurs
• niveau de charge batteries insuffisant (détecté lors du contrôle automatique, qui est effectué toutes les 6 heures).

Signalisations

Des signalisations visuelles sont prévues au moyen de voyants situés à l'intérieur de la centrale et sur le boîtier de commande d'urgence, ainsi que des signalisations acoustiques d'urgence au moyen d'une sirène externe autoalimentée (réf. 40892C ou similaire) connectée à la sortie SIRENE/RELAIS. Les voyants situés dans la centrale sont visibles à travers le bouchon transparent situé sur le couvercle.

Voyant Vert allumé : indique la présence de la tension de réseau.

Voyant Jaune allumé (clignotant sur le boîtier de commande d'urgence) : indique la présence de l'une des anomalies susmentionnées.

Voyant Rouge allumé: indique qu'une alarme est activée.

Sirène: l'éventuelle sirène autoalimentée branchée à la sortie SIRENE/RELAIS s'active en cas d'alarme.

La centrale est fournie avec 2 batteries au plomb de 12V - 4Ah, chargées mais avec le câble noir négatif (-) débranché et isolé afin d'éviter le déchargement en absence de courant de réseau.

Les batteries interviennent uniquement en cas de coupure de courant et garantissent la seule ouverture d'urgence des fenêtres, aussi après une coupure prolongée.

Le contrôle de l'état de charge des batteries est effectué toutes les 6 heures.

Il est conseillé de remplacer tous les 3 ans les batteries par des batteries équivalentes (le set UCS art. 40911V est disponible).

EN CAS DE DÉMONTÉLEMENT, LES BATTERIES DOIVENT ÊTRE ENLEVÉES DE L'APPAREIL AVANT SON ÉLIMINATION ET ÊTRE ÉLIMINÉES DE FAÇON SURE.

Emarques importantes pour l'installation

Voir ci-après le schéma “BRANCHEMENTS ÉLECTRIQUES” et/ou la plaquette située à l'intérieur du couvercle de la centrale.

La centrale est fournie avec les branchements de la carte électronique/transformateur/batteries déjà effectués, à l'exception du câble noir négatif (-) de

l'une des batteries : brancher ce cable à la borne libre correspondante sur la batterie UNIQUEMENT APRÈS AVOIR EXÉCUTÉ TOUS LES AUTRES CÂBLAGES.

La centrale est fournie avec des résistances/condensateurs montés sur les connecteurs de façon à pouvoir l'activer sans dispositifs connectés et sans activer l'alarme.

Quand on branche les différents accessoires (détecteurs de fumée, boîtier commande, actionneurs), ces résistances/condensateurs doivent être déplacés de la façon indiquée sur la figure "BRANCHEMENTS ÉLECTRIQUES":

• la résistance de 4,7K située sur la borne J8 doit être déplacée à la fin de la ligne des détecteurs de fumée;
• la résistance de 100K située sur la borne J9 (5-6) doit être remplacée par les connexions du boîtier de commande d'urgence (sur le boîtier, vérifier que la résistance est déjà présente sur les bornes 7-11);
• les condensateurs de 1 F situés sur J10 et J11 doivent être déplacés sur la ligne des actionneurs, avant les deux derniers, de façon à obtenir le contrôle sur une éventuelle interruption des câbles.

NOTA BENE : en cas d'utilisation avec actionneurs « RACK 24V » et « SUPERMASTER 24V » il n'est pas nécessaire aucun condensateur.

Utiliser le connecteur J4 et la vis avec le symbole de terre pour le branchement au réseau.

Entretien

• Il est conseillé d'effectuer un contrôle du fonctionnement de la centrale au moins tous les 6 mois en donnant une commande d'ouverture et fermeture pour ventilation (après la commande, le voyant jaune à l'intérieur de la centrale ou celui sur le boîtier de commande d'urgence ne doit pas être allumés) et, ensuite, une commande d'urgence, soit en appuyant sur le bouton d'urgence soit avec une simulation d'une alarme fumée.
• Il est conseillé de remplacer tous les 3 ans les batteries par des batteries équivalentes (le set UCS art. 40911V est disponible).

Avertissements pour la sécurité

• Les installations électriques existantes doivent être conformes aux normes en vigueur.
• Avant de procéder à toute intervention à l'intérieur, s'assurer que l'alimentation de réseau et les batteries sont débranchées.
• Insérer dans le réseau d'alimentation un disjoncteur omnipolaire (conforme à CEI EN 60335-1).
• Toute intervention d'installation et/ou d'entretien doit être effectuée par du personnel compétent et qualifié.
• Respecter le schéma électrique indiqué sur la figure “BRANCHEMENTS ÉLECTRIQUES” et/ou sur la plaquette située à l'intérieur du couvercle de la centrale.

La Société Ultraflex Control Systems S. r. l. garantit que ses produits sont fabriqués dans les règles de l'art et qu'ils sont exempts de vices de fabrication et de matériel.

Cette garantie est valable pendant une période de deux ans à partir de la date de fabrication des produits. Elle est limitée au remplacement ou à la réparation gratuite de la pièce défectueuse qui, dans le délai susmentionné, doit nous être retournée franco de port pour la vérification de l'effective présence de vices de matériel ou/et de fabrication.

Tout autre dommage direct ou indirect est exclu de la garantie.

En particulier, la garantie ne s'applique pas, et nous déclinons toute responsabilité (sauf le remplacement ou la réparation, dans les délais et aux conditions indiquées, des pièces défectueuses), en cas de fonctionnement incorrect de nos produits quand leur fonctionnement manqué ou défectueux est attribuable à une installation incorrecte ou à une utilisation négligente ou incorrecte.

NOTA BENE : en cas d'utilisation avec actionneurs « RACK 24V » et « SUPERMASTER 24V » il n'est pas nécessaire aucun condensateur “5”.
