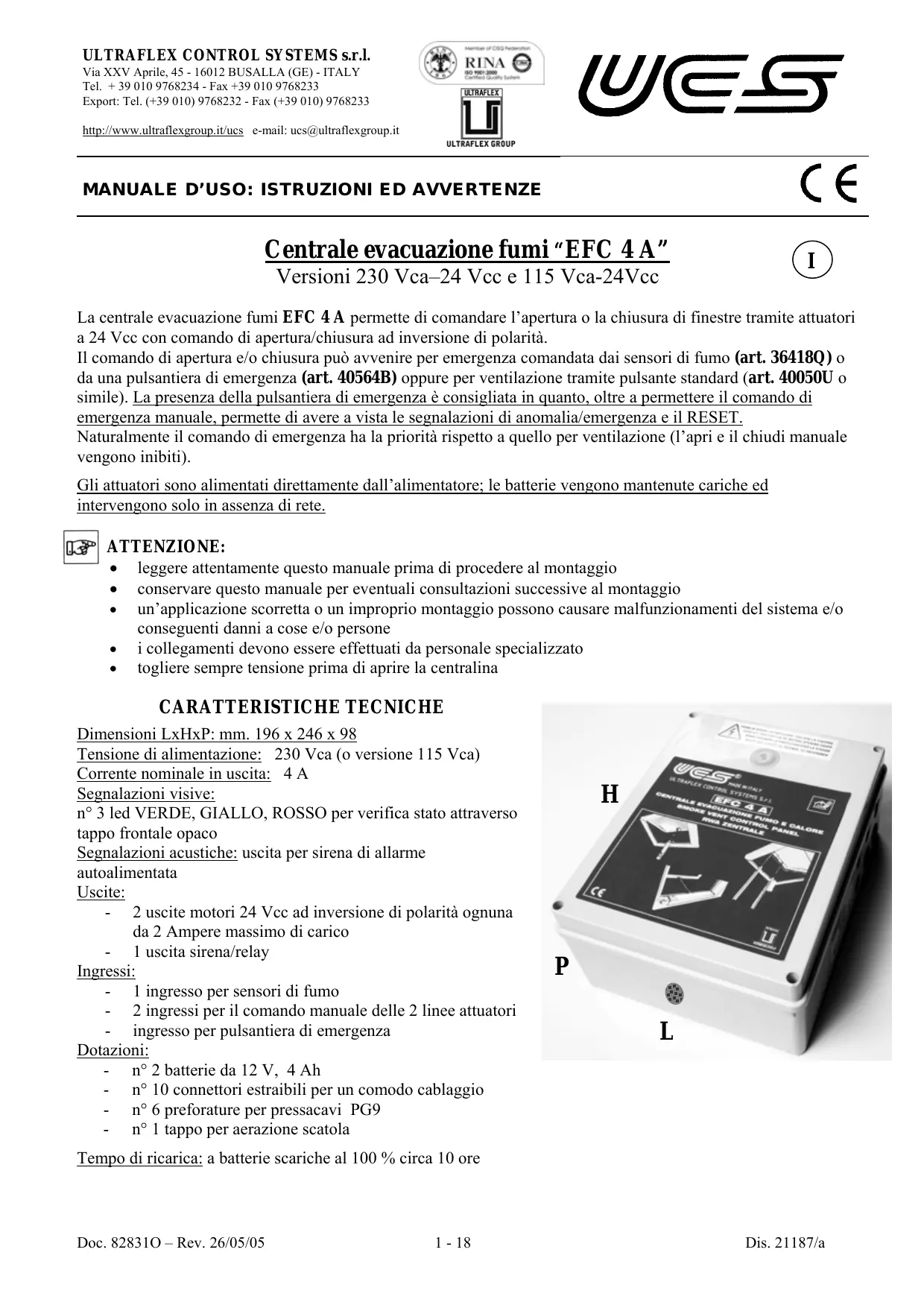

MANUALE UTENTE EFC 4 A ULTRAFLEX

MANUALE D'USO: ISTRUZIONI ED AVVERTENZE

C E

Centrale evacuzione fumi “EFC 4 A”

Versioni 230 Vca-24 Vcc e 115 Vca-24Vcc

I

La centrale evacuation fumi EFC 4 A permette di lavoro o la chiusura di finestre tramite attuatori a 24 Vcc con lavoro di apertura/chiusura ad inversionione di polarità.

Il lavoro di aperture e/o chiusura può avvenire per emergenza comandata dai sensori di fumo (art. 36418Q) o da una pulsantiera di emergenza (art. 40564B) oppure per ventilazionetramite pulsante standard (art. 40050U o simile). La presenza della pulsantiera di emergenza è consigliata in quanto,及其他 a permettere il lavoro di emergenza manuale, permette di averare a vista le segnalazioni di anomalia/emergenza e il RESET.

Naturalmente il dato di emergenza ha la priorità rispetto a quello per ventilazione (l'apri e il chiudi manuale vengono inibiti).

Gli attuatori sono alimentati direttamente dall'alimentatore; le batterie vengono mantenute cariche ed intervengono solo in assenza di rete.

ATTENZIONE:

• leggere attendamente quello manuale prima di procedere al montaggio
• conservare quello manuale per eventuali consultagioni successive al montaggio
• un'applicazione scorretta o un improprio montaggio possono causare malfunzionamenti del sistema e/o consequences danni a cose e/o persone
• i collegamenti devono essere effettuati da personale specializzato
• togliere sempre tensione prima di aprir la centralina

CARATTERISTIC TECHNICHE

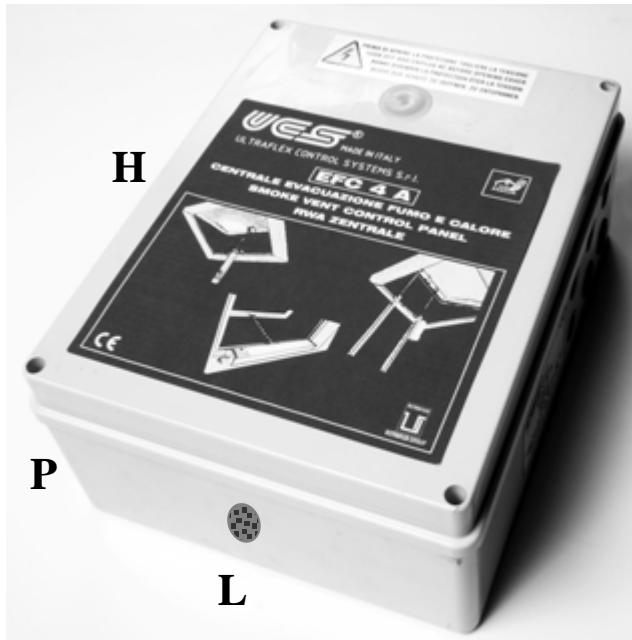

Dimensioni LxHxp: mm. 196 x 246 x 98

Tensione di alimentazione: 230 Vca (o versione 115 Vca)

Corrente nominale in uscita: 4 A

Segnalazioni visive:

n^3 led VERDE, GIALLO, ROSSO per verifica stato attaverso tappo frontale opaco

Segnalazioni acustiche: uscita per sirena di allarme autoalimentata

Uscite:

• 2 uscite motori 24 Vcc ad inversionione di polarità ognuna da 2 Ampere massimo di carico
• 1 uscita sirena/relay

Ingressi:

• 1 ingresso per sensori di fumo
• 2 ingressi per il comando manuale delle 2 linee attuatori
• ingresso per pulsantiera di emergenza

Dotazioni:

• n^ 2 batterie da 12 ~V, 4 Ah
• n^ 10 connettori estraibili per un comodo cablaggio
• n^6 preforature per pressacavi PG9
• n^1 tappo per aerazione scatola

Tempo di ricarica: a batterie scariche al 100% circa 10 ore

FUNZIONAMENTO

IN EMERGENZA

1. Per segnalazione sensore di fumo art. 36418Q

Tale emergenza riguarda la segnalazione di presenza fumo da sensore.

Il sensore di fumo previsto memorizza l'eventuale condizione di allarme che permane finché non si scollega il sensore alla sua base o non si preme il pulsante di reset tramite la pulsantiera di emergenza (se presente) o tramite la pressione del reset interno alla centrale.

Tale condizione di allarme provoca l'invio del commando di aperture, l'accensione del led rosso sulla pulsantiera di emergenza (se presente) e nella centrale e l'attivazione dell'uscita sirena finché rimane attiva la condizione di allarme.

2. Per pressione del Pulsante di Emergenza (pulsante N.C.) art. 40564B

Tale condizione di allarme provoca l'invio del commando di aperture, l'accensione del led rosso sulla pulsantiera e nella centrale e l'attivazione dell'uscita sirena finché rimane attiva la condizione di allarme.

Per l'attivazione dell'emergenza premere il pulsante della pulsantiera di emergenza; l'accensione del led rosso sulla pulsantiera conferma l'intervento del commando di aperture di emergenza.

La condizione di emergenza può essere disattivata in qualsiasi momento mediante pressione del pulsante di reset a pulsantiera o all'interno della centrale.

La presenza della pulsantiera di emergenza è consigliata in quanto,或者其他 permettere il commando di emergenza manuale, permette di avera a vista le segnalazioni di anomalia/emergenza e il RESET.

NOTA BENE: in situazione di allarme tutti i comandi manuali sono disabilitati.

COMANDO MANUALE

Per funzionamento manuale sono previsti n^ 2 ingressi per pulsanti (art. 40050U o similare), ognuno dei quali comanda una uscita attuatori.

La centrale riceve il commando ad impulso e lo mantiene per 3 minuti in modo da permettere anccheagli attuatori meno veloci di arrivare a fine corsa.

Il dato più essere fermato in uno dei segunti modi:

a) per raggiungimento del tempo massimo di corsa di 3 minuti
b) per pressione del tasting di reset (l'azionamento si farma)
c) per pressione e rilascio rapido del tasting di lavoro opposto (l'azionamento si ferma)

Ad attuatore fermo, per selezionare il nuovo senso di marcia desideratoISTA premere e rilasciare il pulsante relativo alla nuova azione desiderata.

NOTA BENE:

• in situazione di allarme tutti i comandi manuali sono disabilitati.
• in assenza di tensione di rete sare consentito solo n^ 1 dato di chiusura (in modo da vegetare il consumo delle batterie e per permettere una chiusura delle finestre in attesa del ritorno della tensione di rete).

ANOMALIE

La centrale attiva una segnalazione di anomalia tramite l'accensione del led gialloippo all'interno della centrale (visibleattraverso il tappo trasparente) e sulla pulsantiera di emergenza se presente (su questa il led è lampeggiante).

Le anomalie possono essere dei seguenti tipi:

• interruzione del cavo delle linee sensori fumo
• interruzione del cavo della linea attuatori
• livello basso di carica batterie (riscontrato a seguito del controllo automatico che viene eseguito agli 6 ore)

SEGNALAZIONI

Sono previste segnalazioni visive tramite led posti all'interno della centrale e sulla pulsantiera di emergenza e acustiche di emergenza tramite sirena esterna autoalimentata (cod. 40892C o simile) collegata all'uscita SIRENA/RELAY.

I led situati internamente alla centrale sono visibili.
attraverso il tappo trasparenteippo sul coperchio.

Led Verde accesso: indica che è presente la tensione di rete

Led Giallo acceso (lampeggiante sulla

pulsantiera): indica la presenza di una anomalia tra quale{soprindicate

Led Rosso acceso: indica che è in corso un allarme

In situazione di normale funzionamento, a tensione di rete presente e in assenza di allarmi o anomalie devono essere accesi solo i led verdi.

Sirena: l'eventuale sirena autoalimentata collegata all'uscita SIRENA/RELAY si attiverà in presenza di allarme.

BATTERIE

La centraleiene fornita con un set di n^2 batterie al piombo da 12V - 4Ah , cariche ma con un cavo nero negativo (-) scollegato e isolato per evitare che si scarichino in assenza di rete.

Le batterie intervengono solo in assenza di tensione di rete e garantiscono l'aperatura di sola emergenza delle finestre ancche dello prolongato blackout.

Il controlo dello stato della batterie avviene agli 6 ore.

Si consiglia la sostituzione delle batterie anni 3 anni con batterie equivalenti (disponibile set UCS art. 40911V).

LE BATTERIE DEVONO ESSERE RIMOSSE DALL'APPARECCHIO PRIMA DEL SUO SMALTIMENTO ED ELIMINATE IN MODO SICURO.

NOTE IMPORTANTI PER L'INSTALLAZIONE

Vedere più avanti la figura "COLLEGAMENTI ELETTRICI" e/o la targhetto posta all'interno del coperchio della centralina.

La centrale viene fornita con i collegamenti schada elettronica/trasformatore/batterie più effettuati, a parte il cavo nero negativo (-) di una batteria: collagenere il suddetto cavo al corrispondente polo libero sulla batteria SOLO AL TERMINE DI TUTTI GLI ALTRI CABLAGGI.

La centrale viene fornita con alcune
resistenze/condensatori montati sui connettori per
consentire di poterla accendere perché alcun
dispositivo collegato e ricerca attivare l'allarme.
Collegando i vari accessori (sensori fumo, pulsantiera, attuatori) tali resistenze/condensatori devono essere spostate come da figura "COLLEGAMENTI ELETTRICI":

• la resistenza da 4.7K posta sul morsetto J8 delve essere spostata a fine linea dei sensori di fumo;
• la resistenza da 100K posta sul morsetto J9 (5-6) deve essere sostituita delle connessioni della pulsantiera di emergenza (verificare che sulla pulsantiera sia gia presente la resistenza sui morsetti 7-11);
• i condensatori da 1 F posti su J10 e J11 vanno spostati sulla linea degli attuatori, prima degli ultimi due, in modo da averire il controllo su un eventuale taglio cavi.

NOTA BENE: in caso di impiego con gli attuatori “RACK 24V” e “SUPERMASTER 24V” non occorre prevedere i condensatori.

Utilizzato il connettore J4 e la vite con il significato di terra per il collegamento alla rete.

MANUTENZIONE

• Si consiglia di effettuire le verifica del funzionamento della centrale almeno agli 6 mesi,tramite un commando completo di aperture e chiusura per ventilazione (dopo il quale non si deve essere acceso il Led giallo all'interno della centrale o sulla pulsantiera di emergenza) e un successivo commando di emergenza tramite la pressione del pulsante di emergenza o la simulazione di un allarme fumo.
• Si consiglia la sostituzione delle batterie agli 3 anni con batterie equivalenti (disponibile set UCS art. 40911V).

AVVERTENZE PER LA SICUREZZA

Gli impiani elettrici esistenti devono essere conformi alle norme vigenti
- Prima di eseguire qualsiasi intervento interno, assicurarsi che la rete e le batterie siano scollegate.
- Prevedere nella rete di alimentazione un dispositivo onnipolare di sconnaissance (secondo CEI EN 60335-1).
- Qualsiasi'intervento di installazione e/o manutenzione deve essere effettuato da personale competente e specializzato.
- Rispettare lo schema elettrico indicate nella figura "COLLEGAMENTI ELETTRICI" e/o nella targhetto posta all'interno del coperchio della centralina.

CONDIZIONI DI GARANZIA

La Società Ultraflex Control Systems S.r.l. garantisce che i loro prodotti sono costrui a regola d'arte e che sono privi di difetti di fabbricazione e di materiali.

Questa garanzia è valida per un periodo di due anni, decorrenti alla data di fabbricazione dei prodotti ed è limitata alla sostituzione o riparazione gratuite del pezzo che, entro il termine suddetto, ci sare restituito in porto franco e che rileveremo essere effettivement difettoso nei materiali o/e nella fabbricazione.

E' escluo alla garanzia agli e qualsiasi altro danno diretto o indiretto.

In particolare è escluso dalla garanzia e da qualsiasi nostra responsabilità (tranne quella di sostituire o riparare, nei termini e alle condizioni suddette, i peszzi difettosi) il malfunzionamento dei nostri prodotti qualora il loro mancato o difettoso funzionamento sua attribuibile ad un'errata installazione o ad un uso negligente o improprio.

NOTA BENE: in caso di impiego con gli attuatori "RACK 24V" e "SUPERMASTER 24V" non occorre prevedere i condensatori "5".
