Type de produit	Alimentation ATX
Caractéristiques techniques principales	80 PLUS Bronze, certification d'efficacité énergétique
Puissance	500W
Tension	100-240V AC
Dimensions approximatives	150 mm x 140 mm x 86 mm
Poids	1.5 kg
Compatibilités	Compatible avec les systèmes ATX, Micro-ATX et Mini-ITX
Fonctions principales	Protection contre les surtensions, sous-tensions, surcharges et courts-circuits
Entretien et nettoyage	Nettoyage régulier des ventilateurs et des grilles d'aération pour éviter la surchauffe
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Certifications CE, FCC, et RoHS
Informations générales	Idéale pour les configurations de jeux et les PC de bureau

FOIRE AUX QUESTIONS - STRIDER ESSENTIAL ST50F-ES 80PLUS SILVERSTONE

Quel est le rendement énergétique du SILVERSTONE STRIDER ESSENTIAL ST50F-ES 80PLUS ?

Le SILVERSTONE STRIDER ESSENTIAL ST50F-ES a un rendement énergétique certifié 80 PLUS, ce qui signifie qu'il atteint au minimum 80 % d'efficacité à 20 %, 50 % et 100 % de charge.

Quelle est la puissance totale de l'alimentation ?

La puissance totale de l'alimentation SILVERSTONE STRIDER ESSENTIAL ST50F-ES est de 500 W.

Quels types de connecteurs sont fournis avec le ST50F-ES ?

Le SILVERSTONE STRIDER ESSENTIAL ST50F-ES est équipé de plusieurs connecteurs, y compris des connecteurs ATX, 4+4 broches CPU, PCI-E, SATA et Molex.

L'alimentation est-elle compatible avec les configurations SLI ou CrossFire ?

Oui, le SILVERSTONE STRIDER ESSENTIAL ST50F-ES est compatible avec les configurations SLI et CrossFire, tant que la demande en puissance ne dépasse pas 500 W.

Comment savoir si mon alimentation fonctionne correctement ?

Pour vérifier le bon fonctionnement de l'alimentation, assurez-vous que les ventilateurs tournent, que les LED s'allument, et que le système démarre sans problème. Utiliser un multimètre pour mesurer les tensions peut aussi aider à diagnostiquer des problèmes.

Que faire si l'alimentation ne s'allume pas ?

Si l'alimentation ne s'allume pas, vérifiez que tous les câbles sont correctement connectés et que l'alimentation est bien branchée sur une prise électrique fonctionnelle. Testez également la fonction de l'interrupteur si disponible.

Y a-t-il des protections intégrées dans l'alimentation ?

Oui, le SILVERSTONE STRIDER ESSENTIAL ST50F-ES est doté de protections contre les surcharges, les courts-circuits, et les surtensions pour garantir la sécurité de votre système.

Quel est le niveau de bruit de l'alimentation ?

Le niveau de bruit de l'alimentation est relativement faible grâce à son ventilateur de 120 mm, conçu pour fonctionner silencieusement même à pleine charge.

Peut-on remplacer le ventilateur de l'alimentation ?

Il est possible de remplacer le ventilateur, mais cela peut annuler la garantie. Il est recommandé de faire appel à un professionnel pour toute modification interne.

Où puis-je trouver les spécifications techniques détaillées ?

Les spécifications techniques détaillées du SILVERSTONE STRIDER ESSENTIAL ST50F-ES peuvent être consultées sur le site officiel de Silverstone ou dans le manuel d'utilisation fourni avec le produit.

MODE D'EMPLOI STRIDER ESSENTIAL ST50F-ES 80PLUS SILVERSTONE

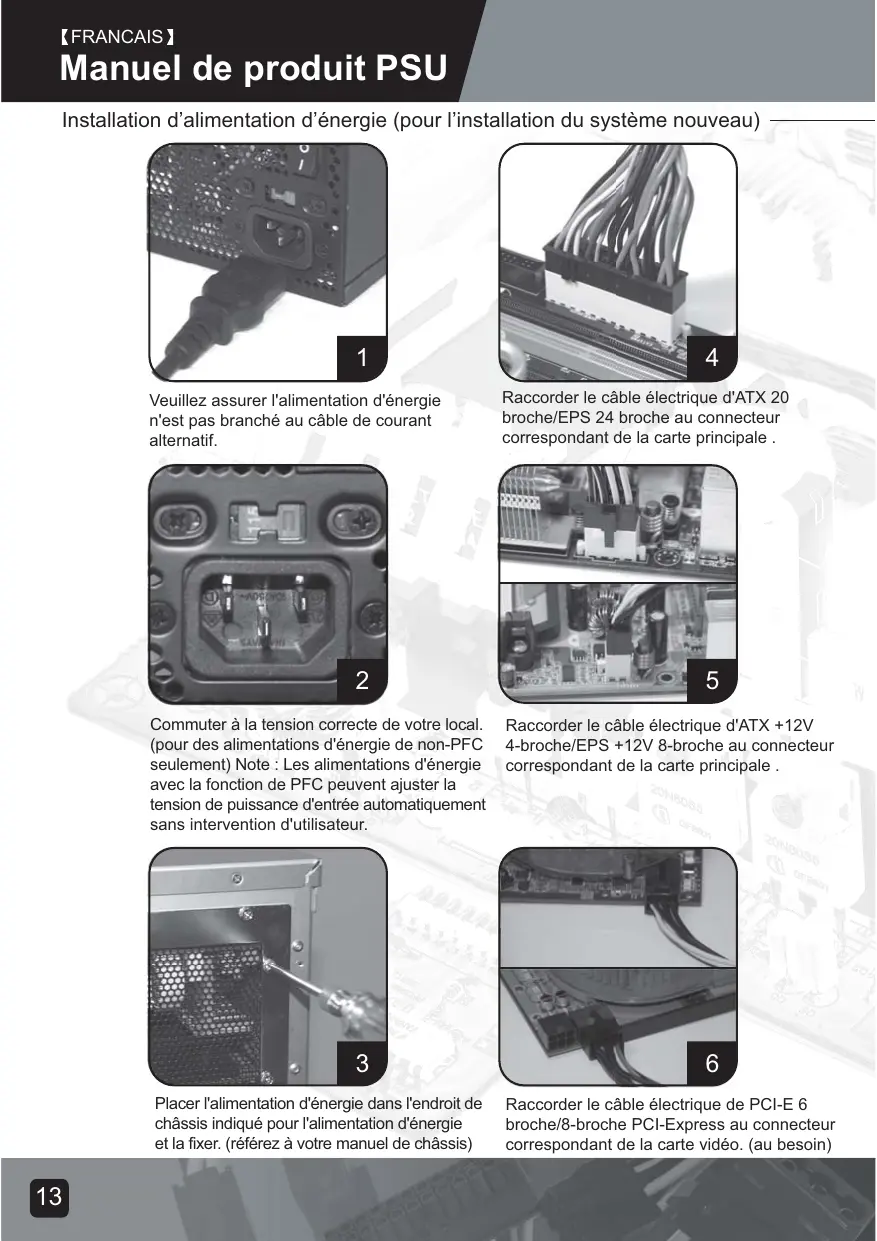

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Veuillez assurer l'alimentation d'énergie n'est pas branché au cable de courant alternatif.

Raccorder le cable electrique d'ATX 20broche/EPS 24 broche au connecteurcorrespondant de la carte principale .

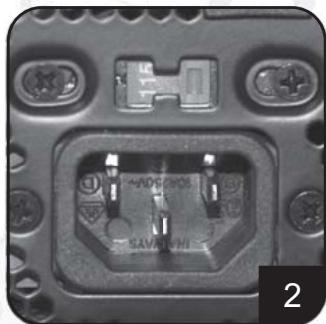

Commuter à la tension correcte de votre local. (pour des alimentations d'énergie de non-PFC seulement) Note : Les alimentations d'énergie avec la fonction de PFC peuvent ajuster la tension de puissance d'entrée automatiquement sans intervention d'utilisateur.

Raccorder le cable electrique d'ATX +12V 4-broche/EPS +12V 8-broche au connecteur correspondant de la carte principale.

Placer l'alimentation d'énergie dans l'endetroit de chassinis indiqué pour l'alimentation d'énergie et la fixer. (référez à votre manuel de chassinis)

Raccorder le cable electrique de PCI-E 6 broche/8-broche PCI-Express au connecteur correspondant de la carte video. (au besoin)

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Raccorder les cables électriques de SATA au lecteur dur ou aux dispositifs de SATA.

Raccorder le petit cable électrique de 4-broche au lecteur de disque couples ou à d'autres dispositifs compatibles

Raccorder le cables électriques périhériques 4-broche aux lecteur dur IDE, au lecteur optiques ou à d'autres dispositifs.

Réinstaller le couvercle du chassin, et la fixer. (Référez-vous à l'installation du chassin).

Raccorder le cables electriques péripériques de 4 broche aux ventilateurs en utilisant les connecteurs péripériques. (Variété de C.C +12V).

Raccorder le cable de courant alternatif à l'alimentation d'énergie. (Attention : veuillez ne pas utiliser la douille de prolongation, si à l'aide de la douille de prolongation est nécessaire, évitez l'utilisation combinée avec d'autres apparèils electroméngagers de puissance plus élevé tels que TV, l' amplificateur audio, etc...).

Installation d'alimentation d'énergie (pour l'installation du système nouveau)

Allumer l'alimentation d'énergie par le changement au mode de « I » (entree-sortie).

Attention: L'alimentation d'énergie est Standby.

Le système en marche et en arrêt est commandé par la carte principale. (Référez-vous au manuel de carte principale).

Installation d'alimentation d'énergie (pour le remplacement)

Après la mise hors tension du système, commuter l'alimentation d'énergie à la position de « O » pour désactiver le système de Standby et s'assurer le système se branche à la source de puissance.

Enlever le cable de courant alternatif de l'alimentation d'énergie.

Enlever tous les cables d'alimentation d'énergie branchés à la carte video de carte principale et, au lecteur dur et à tout autre dispositif.

Enlever l'alimentation d'énergie du chassin. (Référez-vous au manuel de l'installation de votre chassin.)

1. Référez-vous à l'étape 1 « l'installation d'alimentation d'énergie (pour l'installation du système nouveau) »

Notes et attentions d'utilisation d'alimentation d'énergie.

1. L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie en aucune condition. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte par la garantie.
2. Veuillez employer l'alimentation d'énergie dans des environnements secs.
3. N'obstruer, inserer, ni metre rien dans les passages et ouverture de l'alimentation d'énergie.
4. Le cable à C.A. inclus avec l'alimentation d'énergie a été strictement examé par l'usine pour des défauts et la qualité, utiliser seulement le cable à C.A. fourni avec votre alimentation d'énergie. Le cable de courant alternatif fabriqué par un tiers peut produit des résultats incompatibles et probablement endommager toute alimentation de système ou d'énergie.
5. Ce produit est concu pour l'usage d'intérieur seulement.

Dépannage

Si vous alimentation d'énergie ne fonctionne pas correctement, reférez-vous aux étapes suivantes :

1. Veuillez s'assurer que le commutateur de tension est en mode correct pour l'usage dans votre endroit (115V ou 230V). (pour des alimentations d'énergie sans fonction de PFC seulement)
2. Veuillez s'assurer que le cable de courant alternatif Est se raccorde à l'alimentation d'énergie.
3. Veuillez s'assurer qu'au mode « l » de l'alimentation « d'énergie entrée-sortie » est choisi.
4. Vérifier une deuxième fois pour voir si tous les cartes video de carte principale, lecteurs durs, et câbles de dispositifs' sont branchés correctement.
5. Veuillez arrêté l'alimentation d'énergie en commutant « entrée-sortie » au mode de « O ». Attendez approximativement 5 minutes pour que l'alimentation d'énergie remette à zéro ses mécanismes de protection, puis alimenter le mode de « I » et redémarrer le système.

Attention : L'alimentation d'énergie inclut la tension dangereuse ; veuillez ne pas ouvrir l'alimentation d'énergie dans aucune circonstance. Une fois que la clôture d'alimentation d'énergie est ouverte, elle ne sera plus couverte sous la garantie.

Connecteurs d'alimentation d'énergie

ORANGE +3.3V

Connecteur de puissance d'EPS de carte principale 24-broche.

Supporter la demière carte principale de ATX/BTX PC.

Supporter carte principale de serveur d'EEB/CEB/poste de travail.

ORANGE +3.3V

ORANGE +3.3V

BLACK GND

RED +5V

BLACK GND

RED +5V BLACK ON

BLACK GND CPBX PS ON

GREY 10 On PURPLE +5Vsb

YELLOW +12V

ORANGE +3.3V

Connecteur de puissance de carte principale ATX 20-broche

Supporter carte principale ATX PC.

BLACK GND

BLACK GND BLACK

BLACK GND BLACK GND

BLACK GND

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

YELLOW +12V

Connecteur de puissance EPS 8-broche CPU +12V

Supporter serveur/ poste de travail CPU Duel.

Supporter le système de CPU singulier dernier.

PI

BLACK

GND GND

YELLOW +12V

YELLOW +12V

Connecteur de puissance ATX 4-broche CPU +12V

Supporter le système de CPU singulier dernier.

5.5

YELLOW +12V

YELLOW +12V

YELLOW +12V

BLACK GND

BLACK SENS

BLACK GND

GND

SENSE

GND

Connecteur de puissance PCI-E 6-broche.

Supporter la carte video gamme haute PCI-Express, certaines cartes video à gamme haute peut exiger deux connecteurs à PCI-E 6-broche.

5.6

YELLOW +12V

YELLOW +12V YELLOW +12V

YELLOW+12V BLACK SENSE

BLACK GENDER

BLACK

BLACK

BLACK

BLACK

GND

SENSE

GND

GND

Connecteur de puissance PCI-E 8 broche.

Supporter la carte video gamme haute PCI-Express, certaines cartes video à gamme haute peut exiger deux connecteurs à PCI-E 8-broche.

5.7

YELLOW +12V

BLACK GND

RED +5V

BLACK GND ORANGE 77

ORANGE +3.3V

5.8

YELLOW +12V

BLACK GND

BLACK GND

BED +5V

5.9

YELLOW +12V

BLACK GND

BLACK GND

RED +5V

Connecteur de puissance de disque dur SATA

Supporter lecteur de disque dur dernier SATA.

Connecteur de puissance Standard périphérique 4-broche

Supporter lecteur dur IDE/SCSI, lecteur optique, ventilateur, etc....

Petit connecteur de puissanceouplede4-broche.

Supporter dispositif de couple standard ou dispositifs compatibles.

Connecteurs d'alimentation d'énergie

Le fil convertissant

au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches

Attention:

1. Veuillez arrêté votre système et commuter au mode de « O » sur l'alimentation d'énergie avant de brancher ou de débrancher des connecteurs de puissance.
2. Tous les connecteurs de puissance sont verrouillés pour empêcher les raccordements incorrects. Si vous ne pouvez pas les raccorder facilement, vérifier une deuxième fois pour assurer la direction et le type du connecteur avant d'essayer de brancher de nouveau. Ne pas brancher le connecteur par la force; le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.
3. Le fil convertissant (image 5.10) peut seulement être attaché au connecteur à 8 broches EPS pour convertir au connecter d'ATX 4-broches. Le raccordement incorrect endommagera l'alimentation ou les dispositifs d'énergie dans votre système.

Les connecteurs montrés ci-dessus peuvent différer selon le modele de leur alimentation d'énergie.

Garantie

Les défauts ou les dommages composants de produit resultant du produit défectueux est couverts sous la garantie.

Les dommages résultat dans les conditions suivantes seront fixes ou replacés sous la juridiction de SilverStone.

1. L'utilisation selon des instructions fourni dans ce manuel, sans l'abus, ou d'autres actions inadéquates.
2. Dommages non provoqués par désastre normal (tonnerre, feu, tremblement de terre, inondation, sel, vent, insectes, animaux etc...)
3. Le produit n'est pas démontré, modifié, ou fixé. Composants non démontes ou replacés.
4. La marque/autocollants de garantie n'est pas enlevée ni cassée.

dommages résultat des conditions autres que ceux enumerées ci-dessus ne sont pas couverts sous la garantie.
