FGL6015XS - Évier de cuisine FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Hotte de cuisine
Mode d'installation	Murale ou sous meuble
Fonction	Extraction et filtration de l'air
Niveaux de puissance	3 vitesses
Éclairage	Lampe intégrée
Type de filtre	Filtre à graisse métallique
Matériau	Acier inoxydable
Largeur	Non précisé
Profondeur	Non précisé
Hauteur	Non précisé
Niveau sonore	Non précisé
Type de commande	Manuelle ou électronique
Consommation électrique	Non précisé
Type d'évacuation	Évacuation extérieure ou recyclage
Accessoires fournis	Non précisé
Couleur	Acier inoxydable

FOIRE AUX QUESTIONS - FGL6015XS FRANKE

Comment installer le FRANKE FGL6015XS ?

Pour installer le FRANKE FGL6015XS, commencez par vérifier que les dimensions de votre plan de travail sont compatibles. Suivez les instructions fournies dans le manuel d'installation. Assurez-vous de bien fixer l'évier au plan de travail avec les supports fournis.

Quel type de robinet est compatible avec le FRANKE FGL6015XS ?

Le FRANKE FGL6015XS est compatible avec la plupart des robinets standards. Assurez-vous de vérifier le diamètre de la sortie d'eau pour garantir une bonne installation.

Comment nettoyer l'évier FRANKE FGL6015XS ?

Pour nettoyer l'évier, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'acide ou des agents de blanchiment qui pourraient endommager la surface.

Y a-t-il une garantie pour le FRANKE FGL6015XS ?

Oui, le FRANKE FGL6015XS est généralement couvert par une garantie de 5 ans contre les défauts de fabrication. Veuillez conserver votre preuve d'achat pour toute réclamation.

Comment résoudre un problème de drainage avec le FRANKE FGL6015XS ?

Si vous rencontrez des problèmes de drainage, vérifiez d'abord que le siphon n'est pas obstrué. Nettoyez-le si nécessaire. Si le problème persiste, il est recommandé de faire appel à un professionnel.

L'évier FRANKE FGL6015XS peut-il être installé sous un plan de travail en quartz ?

Oui, l'évier FRANKE FGL6015XS peut être installé sous un plan de travail en quartz. Assurez-vous de suivre les recommandations du fabricant concernant l'installation sous ce type de matériau.

Comment éviter les rayures sur l'évier FRANKE FGL6015XS ?

Pour éviter les rayures, utilisez des éponges douces pour le nettoyage et évitez d'utiliser des objets tranchants sur la surface de l'évier.

Quelle est la profondeur de l'évier FRANKE FGL6015XS ?

La profondeur de l'évier FRANKE FGL6015XS est de 20 cm, offrant un espace suffisant pour le lavage de la vaisselle.

MODE D'EMPLOI FGL6015XS FRANKE

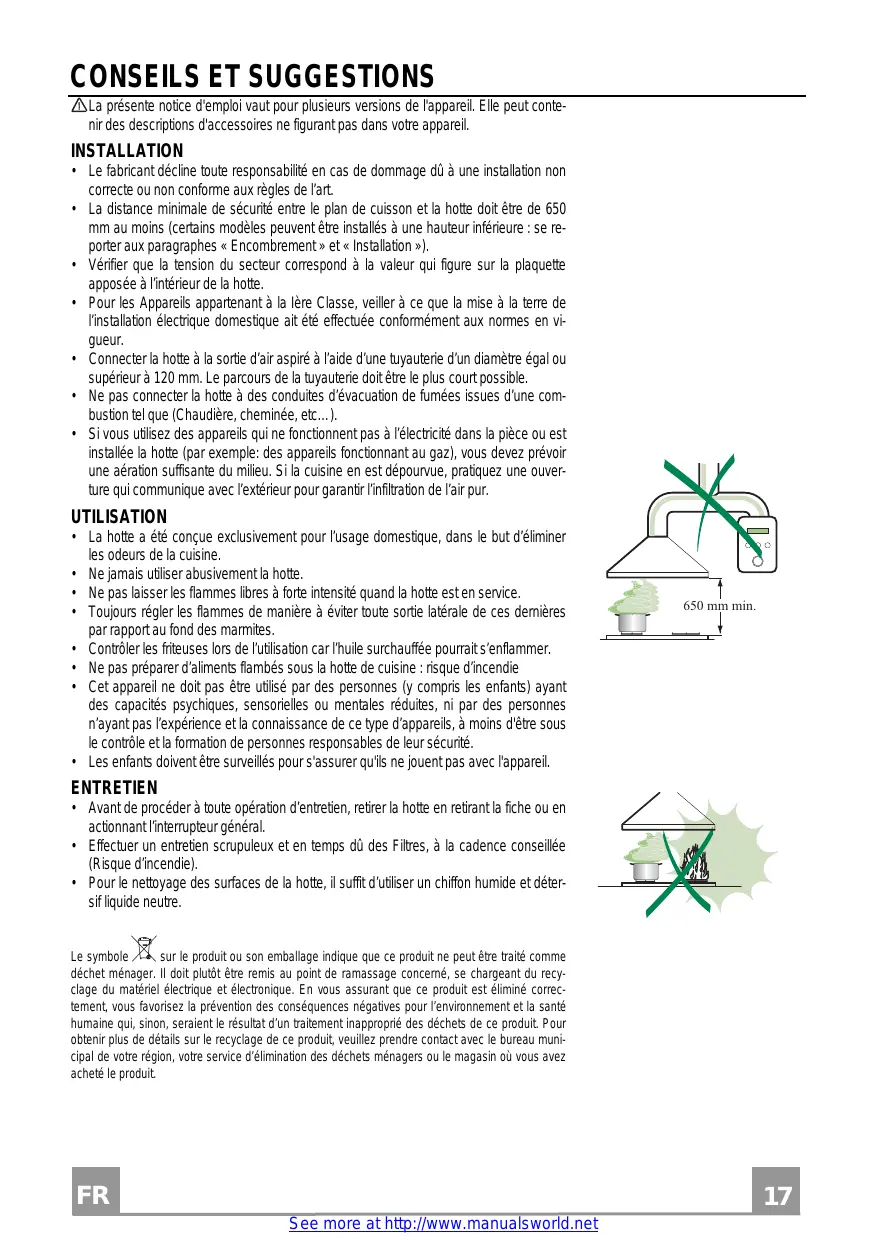

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation incorrecte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphes « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la 1ère Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion, telles que chaudière, cheminée, etc.
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour un usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser la hotte de manière abusive.
• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie.
• Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareil, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

Entretien

• Avant de procéder à toute opération d'entretien, stopper la hotte en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps voulu des filtres, à la cadence conseillée (Risque d'incendie).
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et un détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être jeté comme déchet ménager. Il doit plutôt être remis au point de collecte concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, le service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

Encombrement

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de:Commandes, Lumière, Groupe Ventilateur,Filtres
2	1	Cheminée Télescopique formée de :
2.1	1	Cheminée Supérieure
2.2	1	Cheminée Inférieure
9	1	Flasque de Réduction ø 150-120 mm
14.1	2	Rallonge Raccord Sortie Air
15	1	Raccord Sortie Air
Réf.	Q.té	Composants pour l'installation
7.2.1	2	Brides Fixation Cheminée Supérieure
7.3	1	Bride Support Raccord
11	6	Chevilles
12a	6	Vis 4,2 x 44,4
12c	6	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

Tracer sur la paroi :

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte ;
• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.
• Poser comme indiqué une bride 7.2.1 sur la paroi à 1 - 2 mm du plafond ou de la limite supérieure, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur de cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Marquer, comme indiqué, un point de référence à 116 mm de la ligne verticale de repère et à 306 mm au-dessus de la ligne horizontale de repère.
• Répéter cette opération sur le côté opposé.
• Percer de Ø 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer la bride inférieure 7.2.1
• Fixer ensemble la bride supérieure 7.2.1 et le support 7.3
• Visser les 2 dans les trous de fixation du corps de la hotte, en laissant un espace de 5 à 6 mm entre le mur et la tête de la vis.

Montage corps hotte

• Avant d'accrocher le corps hotte, serrer les deux vis Vr situées sur les points d'accrochage du corps hotte.
• Accrocher le corps de la hotte aux vis 12a prévues à cet effet.
• Serrer définitivement les vis 12a de support.
• Agir sur les vis Vr pour niveler le corps chaud.

Sortie air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au choix de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

Sortie air version filtrante

• Insérer latéralement les rallonges de raccord 14.1 sur le raccord 15.
• Placer le raccord 15 dans l'étrier de soutien 7.3 en le fixant avec une vis.
• S'assurer que la sortie des rallonges du raccord 14.1 se trouve au niveau des bouches de la cheminée, aussi bien en horizontal qu'en vertical.
• Brancher le raccord 15 à la sortie du corps de la hotte avec un tube rigide ou flexible de diamètre 150 mm, selon le choix de l'installateur.
• S'assurer de la présence des filtres anti-odeurs au charbon actif.

Branchement électrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3 mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1 ; refermer jusqu'à la butée. Fixer latéralement aux brides à l'aide des 4 vis 12c fournies.
• S'assurer que la sortie des rallonges de raccord se trouve au niveau des bouches de la cheminée.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la cheminée et les accrocher entre la cheminée supérieure et la paroi ; refermer jusqu'à la butée.
• Fixer latéralement la partie inférieure au corps de la hotte, à l'aide des deux vis 12c fournies.

Tableau des commandes

TOUCHE		VOYANT	FONCTIONS
T1	Vitesse	Allumé	Démarre le moteur en première vitesse.
			Coupe le moteur.
T2	Vitesse	Allumé	Démarre le moteur en deuxieme vitesse.
T3	Vitesse	Fixe	Appuyée brièvement, démarre le moteur en troisieme vitesse.
L	Lumière		Branche et débranché l'éclairage.

ATTENTION : La touche T1 coupe le moteur en passant toujours par la première vitesse.

Nettoyage filtres anti-graisse métalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

Remplacement filtre au charbon actif

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres anti-graisse métalliques.
• Retirer le filt colmaté, en agissant sur les crochets prévus à cet effet.
• Monter le nouveau filtr .
• Remonter les filtres anti-graisse métalliques.

Lampes à incandescence de 40 W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
