Ürün Tipi	Emişli veya filtreli mutfak davlumbazı
Marka	FRANKE
Model	FGL6015XS
Genişlik	600 mm (tahmini)
Derinlik	500 mm (tahmini)
Minimum montaj yüksekliği	Pişirme yüzeyinin 650 mm üzerinde
Elektrik beslemesi	220-240 V ~ 50 Hz (tahmini)
Aydınlatma gücü	2 x 40 W (akkor lambalar)
Hız sayısı	3
Filtre tipi	Kendinden taşıyıcı metalik yağ filtreleri (yıkanabilir) + Aktif karbon filtre (değiştirilebilir)
Hava çıkış çapı	150 mm (120 mm'ye düşürülebilir)
Fonksiyonlar	Dokunmatik kontrol, aydınlatma, 3 hız
Yaklaşık ağırlık	15 kg (tahmini)
Elektrik sınıfı	Sınıf I (topraklama gereklidir)
Filtre bakımı	Metal filtreler: bulaşık makinesinde her 2 ayda bir yıkayın; Karbon filtre: her 4 ayda bir değiştirin
Güvenlik	Açık alevle kullanmayın; minimum mesafe 650 mm; bakımdan önce fişi çekin
Verilen aksesuarlar	Teleskopik baca, redüksiyon flanşı, halkalar, vidalar, kılavuz

Sık sorulan sorular - FGL6015XS FRANKE

Davlumbaz ile ocak arasındaki minimum montaj yüksekliği nedir?

Minimum güvenlik mesafesi 650 mm'dir. Bazı modeller daha alçak monte edilebilir, kılavuzdaki ilgili paragraflara bakın.

Metalik yağ filtreleri nasıl temizlenir?

Metalik yağ filtreleri bulaşık makinesinde yıkanabilir. Kullanımda her 2 ayda bir veya yoğun kullanımda daha sık yıkanması önerilir. Tekrar yerine takmadan önce kurumaya bırakın.

Aktif karbon filtre ne sıklıkla değiştirilmelidir?

Aktif karbon filtre yıkanabilir veya yenilenebilir değildir. Kullanımda en az her 4 ayda bir veya davlumbaz çok kullanılıyorsa daha sık değiştirilmelidir.

Davlumbaz lambaları nasıl değiştirilir?

Önce davlumbazın fişini çekin. Metal filtreleri çıkarın, akkor lambaları (40 W) sökün ve aynı lambalarla değiştirin. Filtreleri tekrar takın.

Davlumbazı harici bir hava çıkışına bağlamadan kullanabilir miyim?

Evet, davlumbaz filtreli versiyonda çalışabilir. Bu durumda aktif karbon filtreleri taktığınızdan ve hava çıkış bağlantısının bacaya montajı için talimatlara uyduğunuzdan emin olun.

Davlumbaz çalışmıyor, ne kontrol etmeliyim?

Öncelikle fişin takılı olduğundan ve genel anahtarın açık olduğundan emin olun. Güç kablosu konnektörünün difüzöre doğru takıldığından emin olun (filtreleri çıkararak erişin). Sorun devam ederse bir profesyonele başvurun.

Tahliye için hangi tip kanalları kullanabilirim?

150 mm çapında (veya verilen redüktörle 120 mm) sert veya esnek bir boru kullanın. Borulama mümkün olduğunca kısa olmalı ve yanma dumanı kanallarına bağlanmamalıdır.

Bu davlumbaz için topraklama gerekli mi?

Evet, davlumbaz Sınıf I'dir, bu nedenle elektrik tesisatının topraklanması zorunludur ve yürürlükteki normlara uygun olmalıdır.

Davlumbazın altında alev çıkarsa ne yapmalıyım?

Çalışan davlumbazın altında asla açık alev bırakmayın. Alev çıkarsa davlumbazı hemen durdurun ve fişini çekin. Yangını söndürmek için bir kapak kullanın, su kullanmayın.

Çocuklar davlumbazı kullanabilir mi?

Bu cihaz, gözetim olmaksızın kapasiteleri kısıtlı kişiler (çocuklar dahil) için tasarlanmamıştır. Çocukların davlumbazla oynamasını önlemek için denetlenmelidir.

KULLANIM KILAVUZU FGL6015XS FRANKE

Δ Bu kullanma talimatı birden fazla cihaz modeli için geçerlidir.

Cihazınıza uymayan bazı donanım özellikleri tarif edilmiş olabilir.

MONTAJ

• Yanlış veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.
• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm'dir (bazı modeller daha alçak seviyede bir yüksekliğe kurulabilir, hacim ve kurulum ile ilgili paragraflara bakınız).
• Besleme voltajının, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletler için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün olduğunca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) birlikte kullanılması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişi temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım, — parametreler — Ticari ve endüstriyel amaçlar, — parametreler — kullanım —
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın. Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Kapağın altında kıvılcımdan sakının, yangın riski
• Bu cihaz, güvenliklerinden sorumlu kişiler tarafından gözetim altında tutulmadıkları veya cihazın kullanımıyla ilgili talimat verilmedikleri sürece; fiziksel, duyusal veya zihinsel kapasitesi kısıtlı kişiler (çocuklar dahil) veya cihazı kullanma deneyimi ve bilgisi olmayan kişiler tarafından kullanılamaz.
• Çocukların cihazla oynamadıklarından emin olmak için gözetim altında tutulmaları gerekir.

BAKIM

• Herhangi bir bakım işlemine başlamadan önce davlumbazı kapatın veya fişini çekin.
• Filtreyi belirtilen zamanlarda temizleyin ve/veya değiştirin (yangın riski). Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

Ürün veya paketi üzerindeki sembol, bu ürünün normal evsel atık olarak atılmaması ve bu tür elektrikli veya elektronik cihazların atıldığı geri dönüşümlü toplama noktalarına bırakılması gerektiğine işaret eder. Bu ürünü gerektiği gibi imha etme kurallarına uyarsanız, çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için bulunduğunuz belediyenin ilgili dairesine, atık yok etme servisine veya ürünün satıcısına danışınız.

Boyutlar

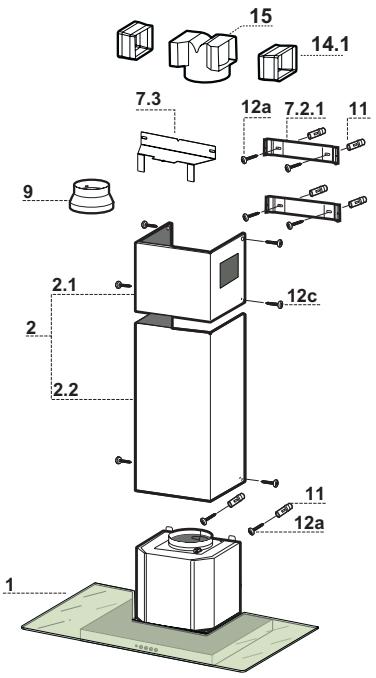

Parçalar

Ref.	Adet	Ürünün parçaları
1	1	Şunlardan olşanan davlumbaz güvdesi: Kummandalar, Lamba, Fan grubu, Filtreler
2	1	Şunlardan olşanan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flansı 0 150-120 mm
14.1	2	Hava Çkışi Uzalma Rakoru
15	1	Hava Çkışi Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor Destek Braketli
11	6	Dübeller
12a	6	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kılıvuzlu

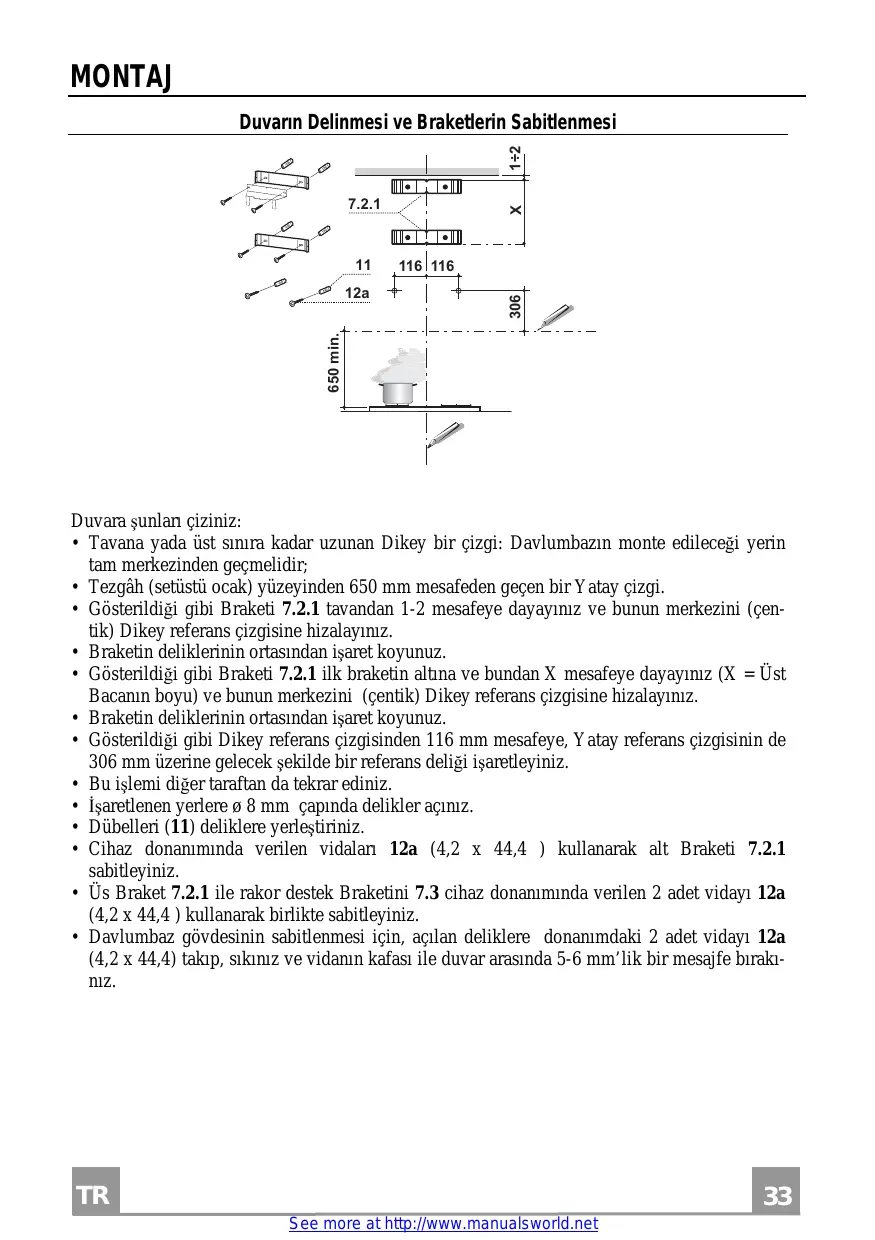

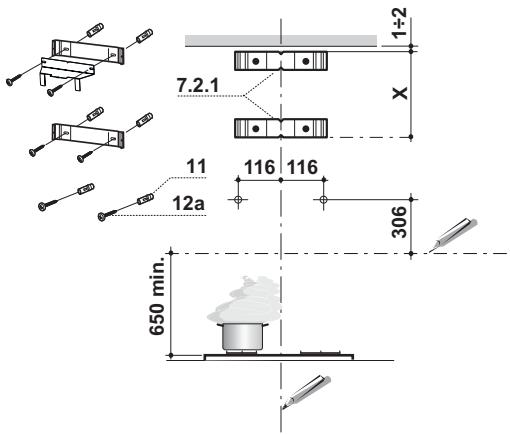

Duvarın Delinmesi ve Braketlerin Sabitlenmesi

Duvara şunları çiziniz:

• Davlumbazın monte edileceği yerin tam merkezinden geçen dikey bir çizgi (ocak veya üst sınıra kadar uzanır);
• Tezgah (setüstü ocak) yüzeyinden 650 mm mesafeden geçen yatay bir çizgi.
• Gösterildiği gibi braketi 7.2.1 tavandan 1-2 mesafeye dayayınız ve bunun merkezini (çentik) dikey referans çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi braketi 7.2.1 ilk braketin altına ve bundan X mesafeye dayayınız (X = Üst bacağın boyu) ve bunun merkezini (çentik) dikey referans çizgisine hizalayınız.
• Braketin deliklerinin ortasından işaret koyunuz.
• Gösterildiği gibi dikey referans çizgisinden 116 mm mesafeye, yatay referans çizgisinin de 306 mm üzerine gelecek şekilde bir referans deliği işaretleyiniz.
• Bu işlemi diğer taraftan da tekrar ediniz.
• İşaretlenen yerlere 8 mm çapında delikler açınız.
• Dübelleri (11) deliklere yerleştiriniz.
• Cihaz donanımında verilen vidaları 12a (4,2 x 44,4) kullanarak alt braketi 7.2.1 sabitleyiniz.
• Üst braket 7.2.1 ile rakor destek braketini 7.3 cihaz donanımında verilen 2 adet vidayı 12a (4,2 x 44,4) kullanarak birlikte sabitleyiniz.
• Davlumbaz gövdesinin sabitlenmesi için, açılan deliklere donanımdaki 2 adet vidayı 12a (4,2 x 44,4) takıp, sıkınız ve vidanın kafası ile duvar arasında 5-6 mm'lik bir mesafe bırakınız.
• Davlumbaz gövdesini kancalara takmadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız.
• Davlumbaz gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek davlumbaz gövdesi seviyesini hizalayınız.

Bağlantılar

ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 ya da 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtresini çıkarınız.

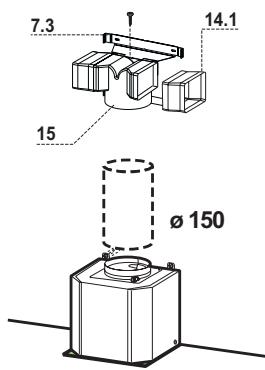

FİLTRE VERSİYONUNDA BAĞLANTILAR

Rakor uzantısını (14.1) diğer rakora takınız (15). Soketi (15) destek mesnedine (7.3) yerleştirin ve bir vida ile sabitleyin. Rakor uzantısının çıkışının (14.1) hem dikey hem yatay planda baca ağızlarına denk gelmesine dikkat ediniz. Rakoru (15) montörün seçeceği sert ya da esnek 150 mm çapında bir boru ile davlumbaz gövdesi çıkışına bağlayınız. Aktif karbonlu koku filtresinin mevcut olduğundan emin olunuz.

ELEKTRİK BAĞLANTISI

• Davlumbazı şebeke cereyanına bağlarken ara temas aralığı en az 3 mm olan iki kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

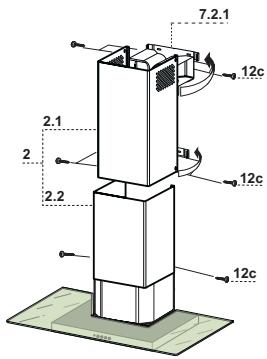

Bacanın montajı

Üst baca

• İki yan kenarı hafifçe açınız, bunları braketlerin (7.2.1) arkasına geçiriniz ve tam dayanana kadar tekrar kapatınız.
• Cihaz donanımında verilen 4 adet vidayla (2,9 x 9,5) yan taraflarından braketlere sabitleyiniz. Rakor uzantılarının çıkışının baca ağızlarına denk gelmesine dikkat ediniz.

Alt baca

• Bacanın iki yan kenarını hafifçe açınız, üst baca ile duvar arasına girip tam dayanana kadar kapatınız.
• Cihaz donanımında verilen 2 adet vidayla (2,9 x 9,5) alt tarafını davlumbaz gövdesine sabitleyiniz.

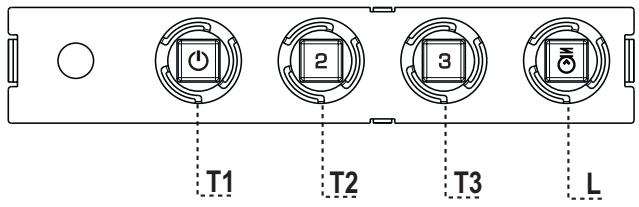

Kumanda Tablosu

TUŞ	LED	FONKSİYON
T1 Hz	Açık	Birinci yüzda motoru çalıştırı.
		Motoru durduruyor.
T2 Hz	Açık	İkinci yüzda motoru çalıştırı.
T3 Hz	Sabit	Hafıçe BASISınca, üçuncü yüzda motoru çalıştırı.
L Işık		Işık tesisatkı牢固树立 rapportkapatır.

Dikkat: T1 tuşu daima ilk hızdan geçerek motoru durdurur.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FİLTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinesinde de yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sık yıkanmaları gereklidir.
• Filtreleri, grubun arka tarafından itirerek ve/veya aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz. Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

Koku Filtresi (Filtreli Model)

AKTİF KARBONLU KOKU FİLTRESİNİN DEĞİŞTİRİLMESİ

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sık değiştirilir.
• Metalik Yağ Filtrelerini Çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
• Metalik yağ filtrelerini tekrar monte ediniz.

Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

• Metalik yağ tutucu filtreleri sökünüz.
• Ampulleri söküp çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz. Metalik yağ tutucu filtreleri tekrar takınız.
