Tipo di prodotto	Cappa aspirante o filtrante da cucina
Marca	FRANKE
Modello	FGL6015XS
Larghezza	600 mm (stima)
Profondità	500 mm (stima)
Altezza minima di installazione	650 mm sopra il piano di cottura
Alimentazione elettrica	220-240 V ~ 50 Hz (stima)
Potenza illuminazione	2 x 40 W (lampade a incandescenza)
Numero di velocità	3
Tipo di filtri	Filtri antigrasso metallici autoportanti (lavabili) + Filtro a carbone attivo (sostituibile)
Diametro uscita aria	150 mm (riducibile a 120 mm)
Funzioni	Comando tattile, illuminazione, 3 velocità
Peso approssimativo	15 kg (stima)
Classe elettrica	Classe I (messa a terra obbligatoria)
Manutenzione filtri	Filtri metallici: lavare ogni 2 mesi in lavastoviglie; Filtro carbone: sostituire ogni 4 mesi
Sicurezza	Non utilizzare con fiamme libere; distanza minima 650 mm; spegnere prima della manutenzione
Accessori forniti	Camino telescopico, flangia di riduzione, fascette, viti, manuale

Domande frequenti - FGL6015XS FRANKE

Qual è l'altezza minima di installazione tra la cappa e il piano cottura?

La distanza minima di sicurezza è di 650 mm. Alcuni modelli possono essere installati più in basso, consultare i paragrafi specifici del manuale.

Come pulire i filtri antigrasso metallici?

I filtri antigrasso metallici sono lavabili in lavastoviglie. Si consiglia di lavarli ogni 2 mesi di utilizzo, o più frequentemente in caso di uso intensivo. Lasciarli asciugare prima di rimetterli a posto.

Con quale frequenza va sostituito il filtro a carbone attivo?

Il filtro a carbone attivo non è lavabile né rigenerabile. Deve essere sostituito almeno ogni 4 mesi di utilizzo, o più spesso se la cappa è molto utilizzata.

Come sostituire le lampade della cappa?

Scollegare prima la cappa dalla rete. Rimuovere i filtri metallici, svitare le lampade a incandescenza (40 W) e sostituirle con lampade identiche. Rimontare i filtri.

Posso utilizzare la cappa senza averla collegata a un'uscita d'aria esterna?

Sì, la cappa può funzionare in versione filtrante. In questo caso, assicurarsi di installare i filtri a carbone attivo e seguire le istruzioni per il montaggio del raccordo di uscita aria verso il camino.

La cappa non si accende, cosa controllare?

Controllare prima che la spina sia ben inserita e che l'interruttore generale sia attivato. Assicurarsi che il connettore del cavo di alimentazione sia correttamente inserito nel diffusore (rimuovere i filtri per accedervi). Se il problema persiste, contattare un professionista.

Quali tipi di condotti posso utilizzare per l'evacuazione?

Utilizzare un tubo rigido o flessibile di diametro 150 mm (o 120 mm con il riduttore fornito). La tubazione deve essere il più corta possibile e non deve essere collegata a condotti di fumo di combustione.

È necessaria la messa a terra per questa cappa?

Sì, la cappa è di classe I, quindi la messa a terra dell'impianto elettrico è obbligatoria e deve essere conforme alle norme vigenti.

Cosa fare se si sviluppa una fiamma sotto la cappa?

Non lasciare mai fiamme libere sotto la cappa in funzione. Se si sviluppa una fiamma, spegnere immediatamente la cappa e tagliare l'alimentazione. Utilizzare un coperchio per soffocare il fuoco, non utilizzare acqua.

I bambini possono usare la cappa?

Questo apparecchio non è destinato a persone (compresi i bambini) con capacità ridotte senza supervisione. I bambini devono essere sorvegliati per evitare che giochino con la cappa.

MANUALE UTENTE FGL6015XS FRANKE

CONSIGLI E SUGGERIMENTI 10 CARATTERISTICHE 11 INSTALLAZIONE 12 USO 15 MANUTENZIONE 16

SOMMAIRE

FR

CONSEILS ET SUGGESTIONS 17 CHARACTERISTIQUES 18 INSTALLATION 19 UTILISATION 22 ENTRETIEN 23

INHALTSVERZEICHNIS

DE

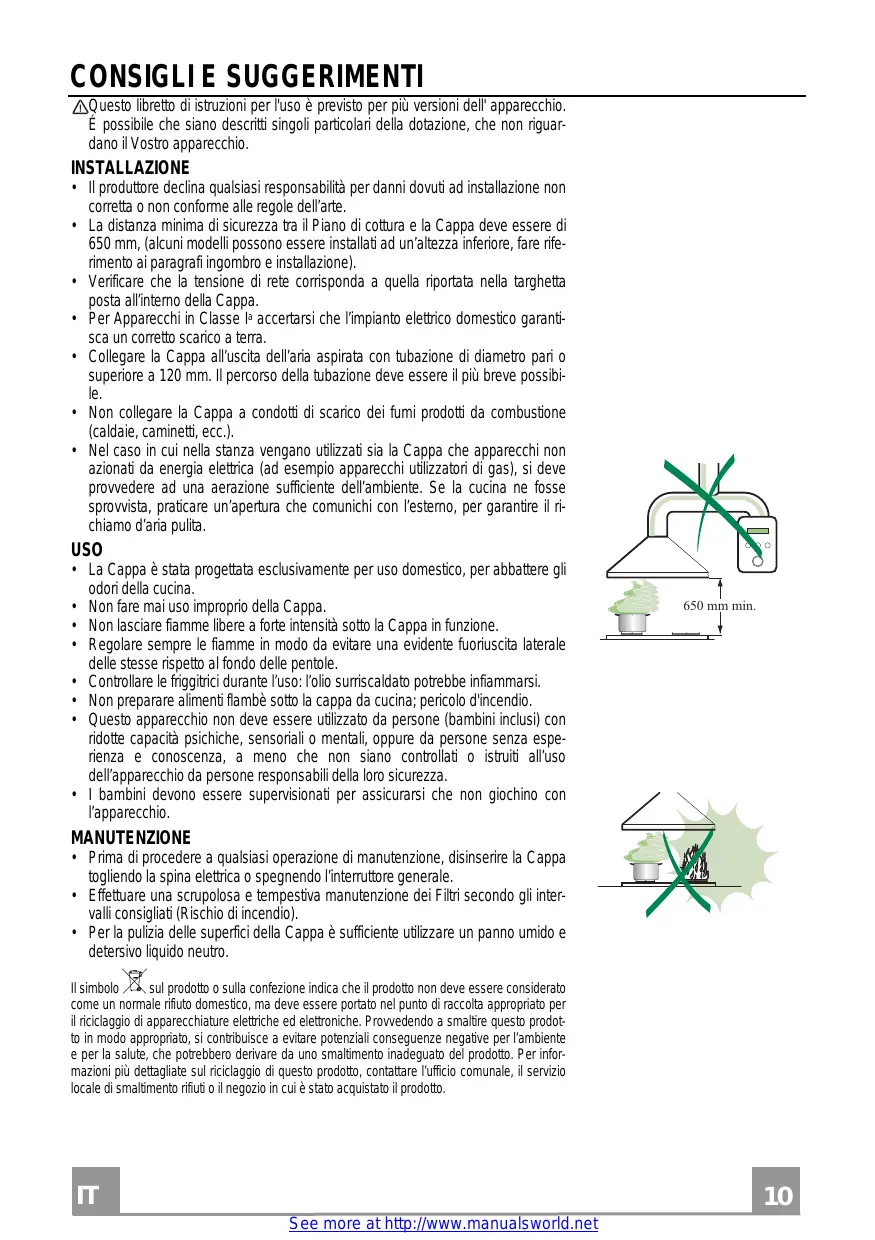

Questo libretto di istruzioni per l'uso è previsto per più versioni dell'apparecchio.

È possibile che siano descritti singoli particolari della dotazione, che non riguardano il Vostro apparecchio.

INSTALLAZIONE

• Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.
• La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm (alcuni modelli possono essere installati ad un'altezza inferiore; fare riferimento ai paragrafi ingombro e installazione).
• Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
• Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
• Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
• Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
• Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.

USO

• La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina. Non fare mai uso improprio della cappa. Non lasciare fiamme libere a forte intensità sulla cappa in funzione.
• Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
• Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
• Non preparare alimenti flambé sotto la cappa da cucina; pericolo d'incendio.
• Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone prive di esperienza e conoscenza, a meno che non siano controllate o istruite all'uso dell'apparecchio da persone responsabili della loro sicurezza.
• I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

MANUTENZIONE

• Prima di procedere a qualsiasi operazione di manutenzione, disinserire la cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
• Effettuare una scrupolosa e tempestiva manutenzione dei filtri secondo gli intervalli consigliati (rischio di incendio).
• Per la pulizia delle superfici della cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

Ingombro

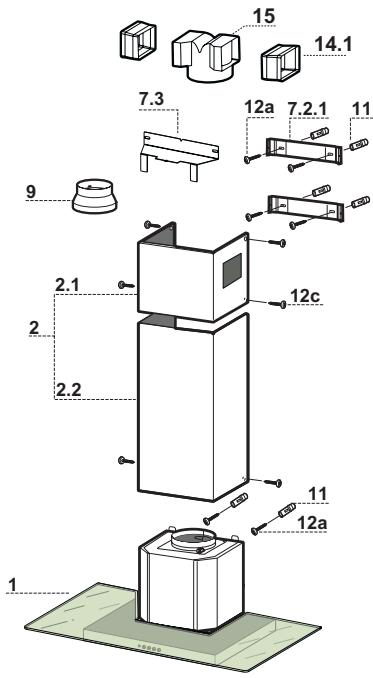

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri
2	1	Camino Telescopico formato da:
2.1	1	Camino Superiore
2.2	1	Camino Inferiore
9	1	Flangia di Riduzione ø 150-120 mm
14.1	2	Prolunga Raccordo Uscita Aria
15	1	Raccordo Uscita Aria
Rif.	Q.tà	Componenti di Installazione
7.2.1	2	Staffe Fissaggio Camino Superiore
7.3	1	Staffa Sostegno Raccordo
11	6	Tasselli
12a	6	Viti 4,2 x 44,4
12c	6	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

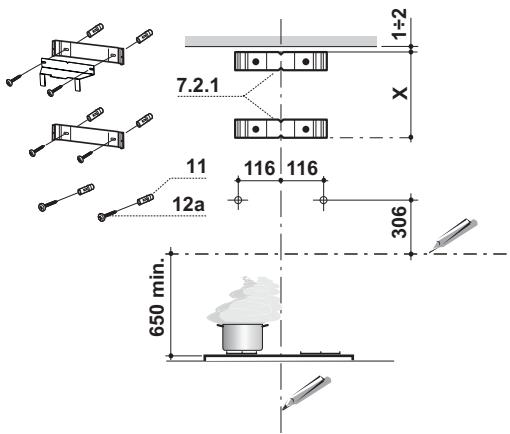

Foratura Parete e Fissaggio Staffe

Tracciare sulla Parete:

• una linea verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della cappa;
• una linea orizzontale a 650 mm min. sopra il piano di cottura.
• Appoggiare come indicato la staffa 7.2.1 a 1-2 mm dal soffitto o dal limite superiore, allineando il suo centro (intagli) sulla linea verticale di riferimento.
• Segnare i centri dei fori della staffa.
• Appoggiare come indicato la staffa 7.2.1 a X mm sotto la prima staffa (X = altezza camino superiore in dotazione), allineando il suo centro (intagli) sulla linea verticale di riferimento.
• Segnare i centri dei fori della staffa.
• Segnare come indicato, un punto di riferimento a 116 mm dalla linea verticale di riferimento, e 306 mm sulla linea orizzontale di riferimento. Ripetere questa operazione dalla parte opposta.
• Forare Ø 8 mm i punti segnati.
• Inserire i tasselli 11 nei fori.
• Fissare la staffa inferiore 7.2.1 utilizzando le viti 12a (4,2 x 44,4) in dotazione.
• Fissare insieme la staffa superiore 7.2.1 e la staffa sostegno raccordo 7.3 utilizzando le 2 viti 12a (4,2 x 44,4) in dotazione.
• Avvitare 2 viti 12a (4,2 x 44,4) in dotazione nei fori per il fissaggio del corpo cappa, lasciando uno spazio di 5 - 6 mm fra la parete e la testa della vite.
• Prima di agganciare il Corpo Cappa, serrare le 2 Viti Vr situate sui punti di aggancio del Corpo Cappa.
• Agganciare il Corpo Cappa alle Viti 12a.
• Serrare definitivamente le Viti 12a di supporto.
• Agire sulle Viti Vr per livellare il Corpo Cappa.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo diametro 120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

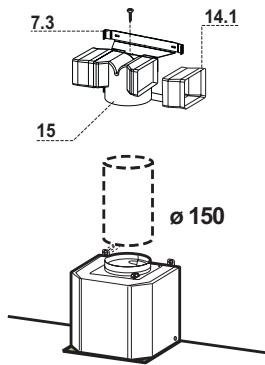

USCITA ARIA VERSIONE FILTRANTE

• Inserire lateralmente le Prolunghe Raccordo 14.1 sul Raccordo 15.
• Inserire il Raccordo 15 nella Staffa di Sostegno 7.3 fissandolo con una Vite.
• Assicurarsi che l'uscita delle Prolunghe Raccordo 14.1 risulti in corrispondenza delle bocchette del Camino sia in orizzontale che in verticale.
• Collegare il Raccordo 15 all'Uscita del Corpo Cappa per mezzo di un tubo rigido o flessibile di Ø 150 mm, la cui scelta è lasciata all'installatore.
• Assicurarsi della presenza del Filtro Antiodore al Carbone attivo.

CONNESSIONE ELETTRICA

• Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.
• Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore.

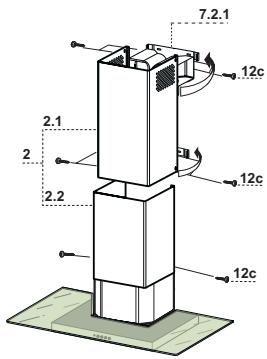

Montaggio Camino

Camino superiore

• Allargare leggermente le due falde laterali, agganciarle dietro le Staffe 7.2.1 e richiuderle fino a battuta.
• Fissare lateralmente alle Staffe con 4 Viti 12c (2,9 x 9,5) in dotazione.
• Assicurarsi che l'uscita delle Prolunghe Raccordo risulti in corrispondenza delle bocchette del Camino.

Camino inferiore

• Allargare leggermente le due falde laterali del Camino, agganciarle tra il Camino superiore e la parete e richiuderle fino a battuta.
• Fissare lateralmente la parte inferiore al Corpo Cappa, con 2 Viti 12c (2,9 x 9,5) in dotazione.

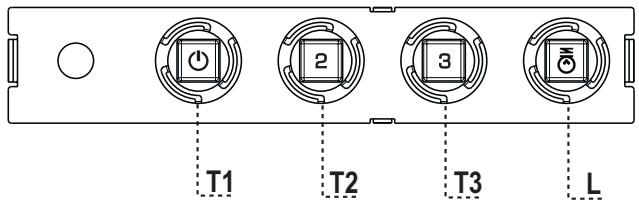

Quadro comandi

TASTO	LED	FUNZIONI
T1 Velocità	Acceso	Accende il Motore alla Prima velocità.
		Spegne il Motore.
T2 Velocità	Acceso	Accende il Motore alla Seconda velocità.
T3 Velocità	Fisso	Premuto brevamente Accende il Motore alla Terza velocità.
L Luce		Accende e spegne l'Impianto di Illuminazione.

Attenzione: Il tasto T1 spegne il motore passando sempre per la prima velocità.

Filtri antigrasso

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPORTANTI

• Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtro antidore (Versione Filtrante)

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

• Non è lavabile e non è rigenerabile, va sostituito almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso.
• Togliere i filtri antigrasso metallici.
• Rimuovere il filtro anti odore al carbone attivo saturo, agendo sugli appositi agganci.
• Montare il nuovo filtro agganciandolo nella sua sede. Rimontare i filtri antigrasso metallici.

Illuminazione

SOSTITUZIONE LAMPADE

Lampade a incandescenza da 40 W

• Togliere i filtri antigrasso metallici.
• Svitare le lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i filtri antigrasso metallici.
