Intitulé	Description
Type de produit	Amplificateur de puissance audio
Caractéristiques techniques principales	Amplification de classe AB, puissance de 2 x 100 W sous 8 ohms
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	430 mm x 350 mm x 100 mm
Poids	6 kg
Compatibilités	Compatible avec la plupart des enceintes passives
Type de batterie	Non applicable
Tension	230 V
Puissance	100 W par canal sous 8 ohms
Fonctions principales	Amplification audio, réglage de volume, entrée RCA
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Réparation possible par un technicien qualifié, pièces disponibles
Sécurité	Ne pas exposer à l'humidité, utiliser sur une surface stable
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - X-FTB01 ADVANCE ACOUSTIC

Comment connecter le X-FTB01 à mon système audio ?

Pour connecter le X-FTB01, utilisez les câbles RCA pour relier les sorties audio de votre source (comme un lecteur CD ou un amplificateur) aux entrées du X-FTB01. Assurez-vous que le système est éteint avant de faire les connexions.

Quels types de fichiers audio le X-FTB01 peut-il lire ?

Le X-FTB01 prend en charge les formats audio numériques courants tels que MP3, WAV, et FLAC. Vérifiez le manuel pour une liste complète des formats compatibles.

Que faire si le X-FTB01 ne s'allume pas ?

Vérifiez d'abord que l'appareil est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de réinitialiser l'appareil en débranchant l'alimentation pendant quelques minutes.

Comment effectuer une mise à jour du firmware sur le X-FTB01 ?

Pour mettre à jour le firmware, téléchargez la dernière version sur le site officiel d'Advance Acoustic, copiez le fichier sur une clé USB, puis insérez la clé dans le X-FTB01. Suivez les instructions à l'écran pour compléter la mise à jour.

Le son est distordu, que dois-je faire ?

Si vous constatez une distorsion dans le son, vérifiez les connexions des câbles et assurez-vous qu'ils ne sont pas endommagés. Réduisez le volume sur la source audio et sur le X-FTB01. Si le problème persiste, essayez de réinitialiser l'appareil aux paramètres d'usine.

Le X-FTB01 ne se connecte pas à mon réseau Wi-Fi, que faire ?

Assurez-vous que le mot de passe Wi-Fi est correct et que le réseau est opérationnel. Vérifiez également que le X-FTB01 est à portée du routeur. Si le problème persiste, redémarrez le routeur et le X-FTB01.

Comment régler les paramètres d'égalisation sur le X-FTB01 ?

Pour régler les paramètres d'égalisation, accédez au menu des réglages audio sur l'écran d'accueil du X-FTB01. Utilisez les commandes pour ajuster les niveaux des basses, des médiums et des aigus selon vos préférences.

Où puis-je trouver le manuel d'utilisation du X-FTB01 ?

Le manuel d'utilisation est disponible sur le site officiel d'Advance Acoustic dans la section support. Vous pouvez le télécharger au format PDF.

MODE D'EMPLOI X-FTB01 ADVANCE ACOUSTIC

Stereo audiophile integrated amplifier Amplificateur intégré sté reproduction audiophile Audiophiler Stereo-Vollvererstärker

RECYCLING IN EUROPEAN UNION COUNTRIES

Ce symbole figurant sur le produit ou son emballage signifi que votre équipement électrique etlectronique doit être mis au rebut séparément de vos déchets menagers lorsqu'il atteint la fin de sa durée de vie. Il existe des systèmes de coilecte séparée pour le recyclage dans l'UE. Pour piu s d'informations, veuliez prendre contact avec les autorités locales ou le revendeur auquel vous avez acheté ce produit.

German

ATTENOMIN: affin de réduire tout risques de chocs électriques ou de feu, ne pas exposer votre apparéel à l'humidité ou à toutes sortes de liquides

Pour prévenir tout risques de chocs électriques, ne pas ouvrir l'apparéil. Si un problème apparait, faites réparer cette apparéil par un technicien qualifié.

LE POINT D'EXCLAMATION vous indiquera la présence d'informations importantes, tant au niveau utilisé que maintenance de votre apparéel.

Si you sau haitez deplacier o transporter suaereil, nos you consellons dans le ca d'un demenagement,d'un retour pour réparation, etc...de remballer dans son emballage d'origine suaereil.

Toutes les consignes de sécurité et instructions quand à l'utilisation de notre produit doivent faire l'objet d'une lecture attentive.

Les consignes de sécurité et instructions doivent être retenues pour un usage Futures de votre produit TENEZ COMPTE DES ALERTES

Les mises en garde inscrites sur votre apparéil ou imprimées dans ce manuel doivent être respectées.

SUIVRE LES INSTRUCTIONS

Toutes les instructions concernant l'utilisation et le fonctionnement de votre apparèels doivent être suivies.

EAU ET MOISISSURE

Votre apparéil ne doit pas être utilisé prés d'un point d'eau ou dans un environnement trop humide.

VENTILATION

Votre apparéil doit être installé de telle façon que sa ventilation ne soit enaucun cas entravée. Il ne faut pas l'utiliser sur un lit, un sofa ou une surface similaire qui obstrurait ses grilles de ventilation. Dans tous les cas, il convient de vérifier que votre apparéil puisse être ventilé naturellement. Ne pas l'encastrer.

SOURCES DE CHALEUR

Il est conseilé d'eloigner votre apparéil d'une source de chaleur type radiateur ou autres sources produit une source de chaleur.

ALIMENTATION ELECTRIQUE

Le branchement de votre apparéil doit se faire en respectant les indications contenues dans ce manuel. Notre installation électrique doit être en conforme à fin de permettre une utilisation en toute sécurité de votre apparéil.

MASSÉ ET POLARITÉ

Des précautions doivent être prises afin de respecter la polarité et la mise à la terre de votre apparéil.

PROTECTION DU CORDON SECTEUR

Votrecordond'alimentationdoitetrecorrectement installeeafinqu'ilne soittaspietinerouarracher.

NETTOYAGE

Votre apparéil doit être nettoyée seulement avec les produits préconisés par le fabricant. Des produits trop agressifs contenant des acides peuvent endomagés les différentes surfaces de votre apparéil.

AUTRES SOURCES D'ALIMENTATION

Dans le cas d'une utilisation d'une antennae externe,
vousdezellezelloignerd'une ligneelectrique.

PERiode D'INUTILISATION

Si vous quittez votre domicile pour une longue période, nous vous conseillons de débrancher votre apparéil.

PENETRATION D'OBJECTS OU DE LIQUIDE

Des précautions doivent être prises afin d'empêcher la penetration d'objets ou de liquide à l'intérieur de votre apparéel.

SERVICE

Votre appeareil doit etre impereativement depanne par du personnel competent et qualifie. Afin de connaître la station technique la plus proche, merci de contacter sua distributeur national.

LEGGERE ATTENTAMENTE TUTTE LE ISTRUZIONI

Appuyez sur ce bouton pourmettre en marcheYOUR appetiteil (eclairage blanc de vourbet bouton apres sa temporisation).La mise en marche deYour appetite ne peut se faire que si le bouton Marche/ Arret general situé sur la face arriere est en position ON.En mode STANDBY OFF,l'alimentation principale est coupée a I'exception du micro-controleur servant a activer I'etat de veille de I'appareil. Le bouton est allumé en rouge.

3 AFFICHEUR Cette affiche

Cette afficheur vous indiquera plusieurs informations en fonction du menu sélectionné. Par défaut, il affichera le niveau du volume. En mode source INPUT, il indiquera la source sélectionnée, en mode BALANCE, les niveaux gauche et droit. En mode ON la désactivation des régliages d'aigus, de graves et du loudness (Direct path).

Attention: en mode BPA OFF, vous pouvez régler les graves, aigus et le loudness.

DISPLAY

Led allumé quand le High Bias est actif

HIGH BIAS INDICATORS

La sortie casque de votre amplificateur permet d'alimenter un casque stéréophonique conventionnel (non fourni) disposant d'une prise de type jack 6,35mm stéréophonique. Le niveau de sortie de cette prise ne permet pas l'utilisation d'un casque electrostatique.

6,35MM STEREO JACK HEADPHONES

Comment utiliser le bouton multifonctions ?

Après avoir brancher électriquement votre amplificateur,mettre l'interrupteur principal ON/OFF situé sur la face arrière en position ON. Le bouton de standby situé sur la façade avant de votre amplificateur s'allume en rouge.Appuyer sur ce bouton pourmettre en marche l'appareil,le standby s'allume alors en blanc,l'afficheur indique le niveau sonore.

Vou puez augmenter ou diminuier le son en tournant le volume vers la droite ou vers la gauche.

A prisent, you souhaitez acceder aux menus de votre amplificateur. Appuyer au centre du bouton et le premier menu INPUT apparaitra. Tourner alors ce bouton pourCHOISIR une autre source puis valider en appuyant sur ce meme bouton. La source selectionne s'affichera.

1. Vous doivent connecter vos platine disque sur les prises RCA gauche (L) et droite (R). Les platines disque incluent en général un petit fil de masse qu'il faut relier à la vis de masse PHONO GROUND. Dévisser le connecteur de masse, insérer le fil de masse dans la tige du connecteur puis revisisser afin que le fil de masse soit maintainu.

PHONO INPUT AND GROUND TERMINAL

Permet de dire des fichiers audio MP3 à partir de baladeur ou clé USB.

USB A INPUT

Note: Ne pas allumer votre amplificateur avant que la connexion USB ait eté faite.

A partir de votre ordinaire fixe ou portable, vous pouvez dire ces fichiers audio sur votre amplificateur par l'intermédiaire de la prise USB. Compatible avec Window 2000 / Win XP / Vista / 7, 8 et 10 Linux, et Mac OS X. Driver téléchargeable sur notre site www.advance-acoustic.com

USB B INPUT

Permet de connecter un périhérique nécessitant une alimentation 5V

5V POWER SUPPLY PLUG

Votre amplificateur est équipé de deux entrées coaxiales et une entrée optique. Vous pouvez

1. connecter sur ces entrées, la sortie numérique de votre lecteur Cd, MD, etc... et profiter de l'excellente qualité du convertisseur intégré.

OPTICAL (1), COAXIAL (2) DIGITAL INPUTS

Permet de connecter le récepteur Bluetooth Aptx/AAX X-FTB01 Advance Acoustic.
Nous évoluons dans un environnement où la musique dématérisée prend une place de plus en plus importante. Il est maintainant possible de faire communiquer sans fil toutes les musiques de vos nomades, ordinateurs, tablettes, Smartphones et autres baladeurs vers votre châne HIFI.
Le nouveau récepteur sans fil APTX/AAC X-FTB01 s'acquitte de cette tâche avec un réel talent. Il s'adapte facilement sur n'importe que toute année analogue de votre amplificateur.
Le X-FTB01 vous apporte des performances musicales élevées, associées au comport d'utilisation.

BLUETOOTH PLUG

1. Vérifier la tension d'alimentation. Si votre tension est de 115V vous nevez changer la position du sélecteur de voltage et remplancer le fusible comme indiqué sur la face arrière. Pour alimenter votre apparéil, commuter l'interrupteur général sur ON.

11.

Paire d'enceinte A: Brancher des enceintes ayant une impédance minimale de 4 ohms. Brancher l'enceinte droite aux bornes repérées 'R +' et 'R- ' en s'assurant que 'R+ ' est reliée à la borne ' + ' de l'enceinte et 'R- ' est reliée à la borne '- ' de cette même enceinte. Brancher le haut-parleur gauche aux bornes repérées 'L+ ' et 'L- ' en

procédant de la même manière. Si les bornes SPEAKERS A et B sont utilisées

simultanément, ne raccorder que des haut-parleurs ayant une impédance minimale de 8 ohms.

Pour la deuxième paire d'enceinte (B) (seulement sur le X-i90)proceder de la meme facon que la paire B.

On peut utiliser les bornes serre-fils pour courants élevés comme bornes à vis pour les câbles comptant des cosses plates, des broches, des prises "banane", ou pour des câbles comptant des fils nus.

Les fils nus et les broches s'inserent dans le trou diamétral perché dans la tige de la borne.

Desserrer la bague en plastique jusqu'à ce que le trou dans la tige soit visible. Insérer la broche ou le fil nu dans le trou, puis fixer le cable en vissant la bague de la borne.

Eviter tout risque que le métal nu des câbles de haut-parleurs ne touche la face arrrière ou un autre connecteur. S'assurer que la longueur dénudée ou la longueur de la broche ne dépasse pas 1/2 (1 cm) et qu'il n'y a peu brin libre.

SPEAKER TERMINALS

En mode High Bias (ON), votre amplificateur est assimilable à un amplificateur en Classe A sur les premiers watts d'utilisation. L'utilisation de ce mode se traduit par un échauffement important, aussi votre amplificateur doit rester correctement ventilé.

HIGHBIASSELECTOR

Si vous souhaitez utiliser un amplificateur de puissance plus puissant et utiliser le X-i125 comme préamplificateur, branchez-le aux prises PRE OUT et connectez toutes les enceintes et le caisson de grave à l'amplificateur de puissance. Vous devez enlever le cavalier en forme de U reliant la sortie PRE-OUT à l'entrée AMP-IN.

PRE OUT / PREAMPLIFIER OUTPUTS

Si you souhaitez utiliser uniquement la section amplificateur de puissance de votre X-i125, connecter sur les prises L/R AMP IN votre autre préamplificateur ou table de mixage audio. AMP. IN / POWER AMPLIFIER IN If you only want to use the power amplifier section of your X-i125, you can connect another preamplifier or audio mixer on L/R AMP. IN jacks.

AMP. IN / POWER AMPLIFIER IN

17. Il s'agit d'une sortie ligne fixe analogique (le signal ne varie pas avec le potentiametre de volume). Permet de raccorder un enregistrureur de type cassette, MD, etc...

SORTIE REC

Il s'agit d'une sortie ligne fixe analogique (le signal ne varie pas avec le potentiametre de volume). Permet de raccorder un enregistrateur de type cassette, MD, etc...

REC OUTPUT

Voudevez connecter vos sources sur les entrées stéréophoniques correspondantes.Toutes ces entrées sont normalisées,elles convennent à toutes sources standards comme des tuners,des lecteurs CD,des lecteurs MP3,des lecteurs DVD,etc...

Remarque : Ces entrées conviennent uniquement à des signaux audio analogiques. Elles ne doivent pas être raccordées à la sortie numérique d'un lecteur de CD ou d'un autre apparéil à sortie numérique.

INPUTS

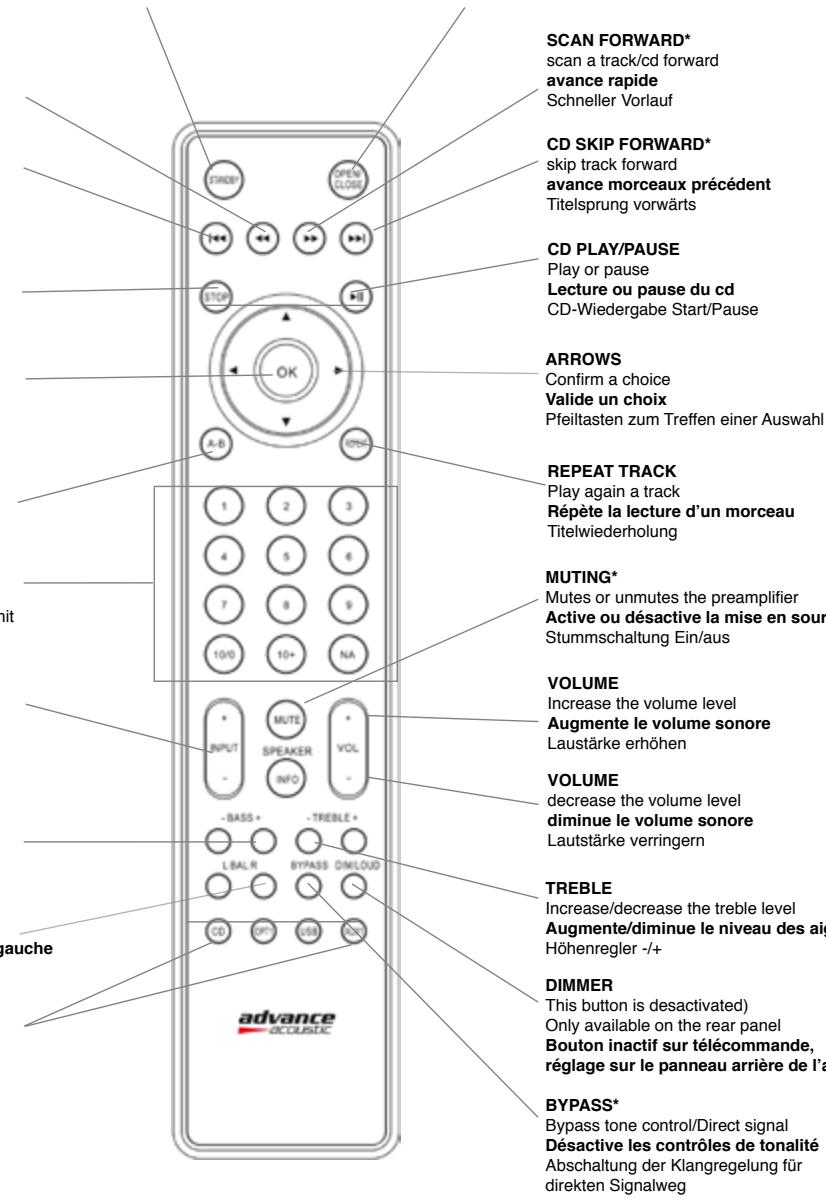

Commute l'appareil en ON ou Stby

Ein / Standby

OPEN/CLOSE OR EJECT

To open or close or eject the CD

Ouvrir ou fermer le tiroir du CD (ou ejecter)

retour morceaux precedent

Titelsprung zurück

STOP CD

Stop play of the CD

Arrête la lecture du CD

Activation de la fonction A-B

S'utilise avec différentes sources

Sélection des sources défilament

Quellenwahlschalter

BASS

Augmente/diminue le niveau des

graves

Bassregler-/+

BALANCE

Augmenter ou diminuier le canal gauche

Balanceregler L/R

DIRECT INPUTS SELECTOR*

Sélection directe des sources

Direkte Quellenwahl

Pas disposur tous les modèle

SCAN FORWARD*

Lecture ou pause du cd

CD-Wiedergabe Start/Pause

ARROWS

Confirm a choice

Valide un choix

Répète la lecture d'un morceau

Titelwiederholung

MUTING*

Mutes or unmutes the preamplifier

Active ou désactive la mise en sourdine.

Augmente/diminue le niveau des aigus

Hohenregler - / +

DIMMER

Bouton inactif sur télécommande,

réglage sur le panneau arrêté de l'ampli

BYPASS\*

Désactive les contrôle de tonalité

Nous déclarons sous notre seule responsabilité que l'appareil, auquel se réfère cette déclaration, est conforme à la légération française concernant les directives suivantes : la compatibilité electromagnétique CEM 2014/30/UE, la basse tension 2014/35/UE.

Advance Paris Sarl, 13 rue du coq gaulois - 77170 Brie Comte Robert - France
