MODE D'EMPLOI VKC-1421 ENEO

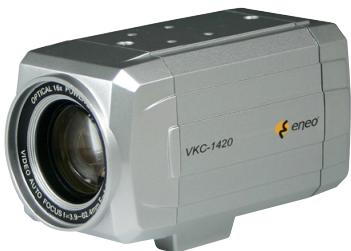

Caméra couleur 1/4" VKC-1420, avec Objectif Zoom 16x, VKC-1421, avec Objectif Zoom 22x

Sommaire

1. Consignes de sécurité 3
2. Description générale 4
3. Vue arriré et nom des pièces 5
4. Installation 6
5. Protocole de communication 10
6. Affichage à l'écran 11
7. Menu Format 13
8. Caracteristiques techniques 15

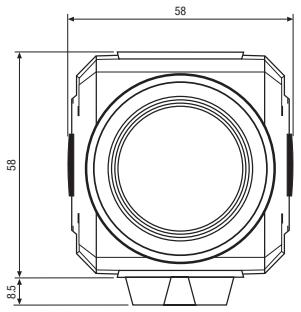

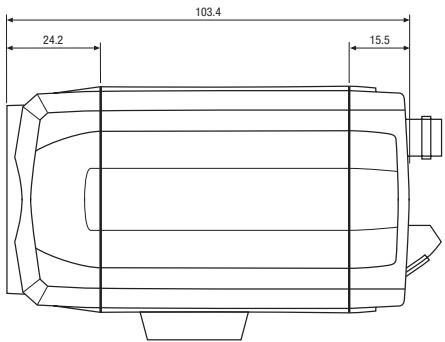

9. Croquis 17

Betriebsanleitung

1. Consignes de sécurité

• Lisez ces consignes de sécurité et la notice avant de raccorder laamera et de la dette en service.
• Conservez soignement la notice pour une utilisation ultérieure.
• En cas de dysfonctionnements, informez-en votre fournisseur.
• Protégez les cameras contre la pénétration d'eau et d'humidité qui pourrait endommager durablement les apparêls.

Si de l'humidité avait malgré tout pénétré, ne mettez jamais les caméras en marche dans ces conditions, mais remettez-les à un atelier/agree à des fins de contrôle.

• N'ouvre jamais le boitier des cameras. La maintenance et les réparations sont réservées à des ateliers agrés.
• Utilisez les caméras uniquement dans une plage de température de -10^ à +50^ et à une humidité de l'air maximal de 85% .
• Les caméras disposant d'un réglage AGC qui augmente automatiquement la sensibilité pour les scènessons.
• Lorsque vous filmez des objets très clairs (p. ex. des lampes), l'image du moniteur présente éventuellesment des bandes verticales (effet de rémanence) ou les bords deviennent flous (blooming). Ces phénomènes se produit notamment en mode obturateur électronique (ESC); il s'agit d'une caractéristique du convertisseur d'image CCD et non d'un défaut technique.
• Utilisez exclusivement un produit menager doux pour nettoyer le bootier de l'appareil. N'employez jamais un diluant ou de l'essence qui pourrait déterminer durablement la surface.

Les cameras ne doivent jamais:

• être utilisées en dehors de leurs plages de caractéristiques techniques.
  Détérioration possible de laamera
• être dirigeées vers le soleil si le diaphragme est ouvert (destruction du capteur)

REMARQUE: Cet équipement apparait en la classe A. Il peut provoquer des dysfonctionnements dans des batiments d'habitation; dans ce cas, l'utilisteur est tenu demettre en œuvre eventuellement des mesures appropriées et d'en assumer le coût.

2. Description générale

• Objectif intégré 16x / zoom numérique 12x (VKC-1420)
• Objectif intégré 22x / zoom numérique 10x (VKC-1421)
• Résolution horizontal: 480 lignes TV
  Sensibilite: 1,46Lux (F1,2/service couleur) (VKC-1420)
• Sensibilité: 1,54Lux (F1,2/service couleur et N/B) (VKC-1421)
• Setup OSD
  Compensation contre jour programmable (BLC)
• Obturator électronique (ESC)
• Obturator basse vitesse jusqu'à 128 demi trames
• Réglage automatique de gain
  Balance des blancs automatique (AWB)
  Compensation de longueur du cable
• RS-485 / interface de commande
  Alimentation: 12VDC (VKC-1420)
  Alimentation: 12VDC/24VAC (VKC-1421)

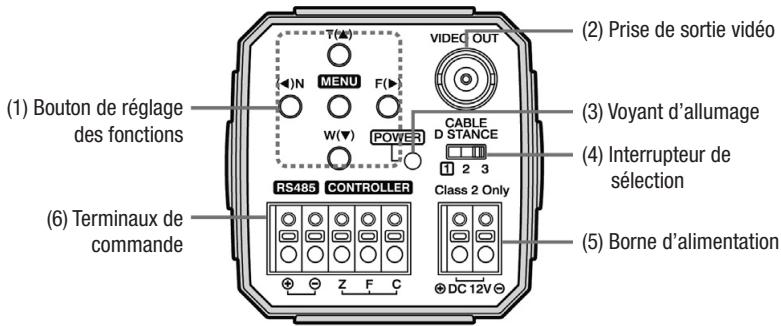

3. Vue arrêté et nom des pièces

1. Bouton de réglage des fonctions

Il est possible de régler les fonctions à l'aide des 5 boutons se trouvant sur le panneau arrière de laamera.

• Boutons MENU: s'utilisent pour acceder au mode Menu. S'utilisent aussi pour sortir du mode Menu.
• Boutons TELE (T) ou LARGEUR (W): s'utilisent pour selectionner l'objet de menu souhaite. S'utilisent aussi pour déplacer le curseur à l'écran vers le haut ou vers le bas.
• Boutons PROCHE (N) et LOIN (F): s'utilisent pour modifier le paramètre de l'objet de menu sélection. S'utilisent aussi pour déplacer le curseur à l'écran vers la gauche ou vers la droite.

2. Prise de sortie video (VIDEO OUT)

S'utilise pour brancher un écran video externe.

3. Voyant d'allumage

Levoyant s'allume lorsquel'appareil est sous tension.

4. Interrupteur de selection

En fonction de la distance entre laamera et l'écran, Sélectionnez 2 ou 3. Cela permet d'afficher une video plus claire à l'écran.

5. Borne d'alimentation

6. Termaux de commande

4. Installation

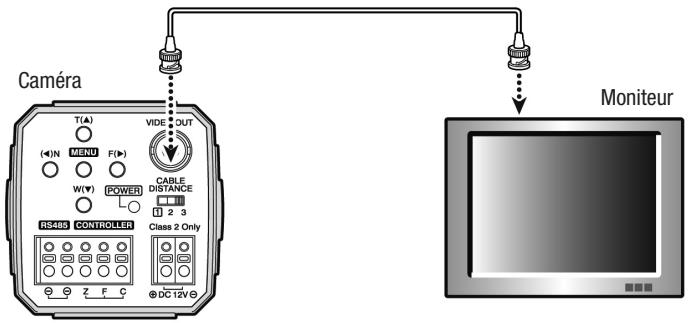

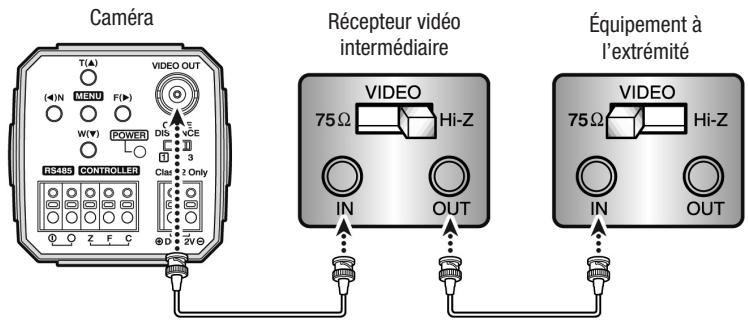

4.1 Branchement d'un écran

Connectez le terminal de sortie video à l'arrière de l'appareil à l'écran.

• Branchez leamera après avoir tout étant.
• Positionnez le commutateur de 75ohm/Hi-Z de chaque partie du matériel conformément au diagramme suivant - positionnez l'interrupteur du récepteur video intermédiaire sur Hi-Z, et celui de l'équipment à l'extrémité sur 75ohm.

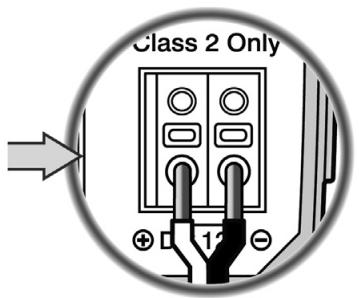

4.2 Branchement de l'alimentation

Le fil est polarisé. Respecté bien les polarités.

• Comme la tension peut chuter en fonction de la longueur du cable électrique, il peut se produit un dysfonctionnement de laamera si le cable de sortie de l'adaptateur est trop long.
  Tension de fonctionnement de la camera: 12VDC ±0,5V

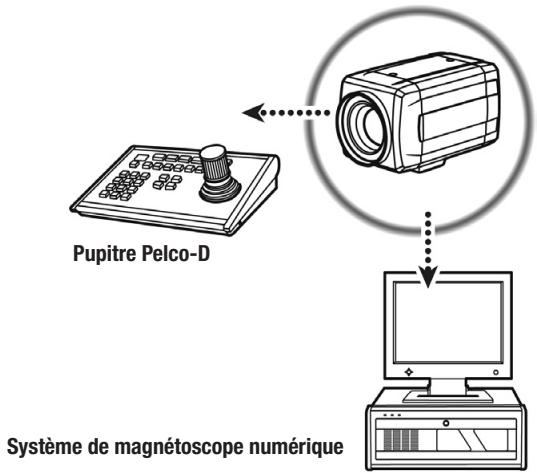

4.3 Méthodes de contrôle de laamera

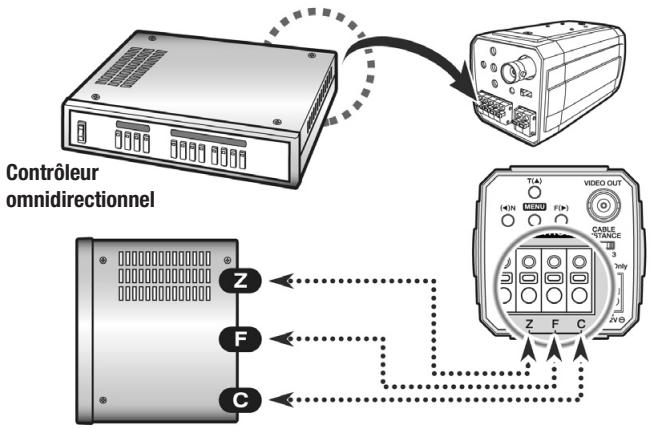

Commande à distance pour déplacement omnidirectionnel

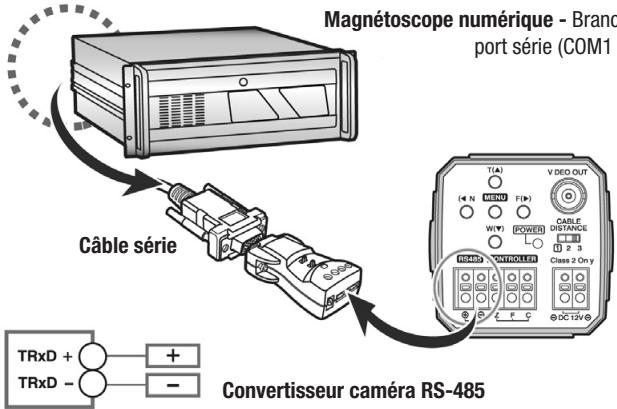

Commande à distance utilisant RS-485

- Magnétoscope numérique

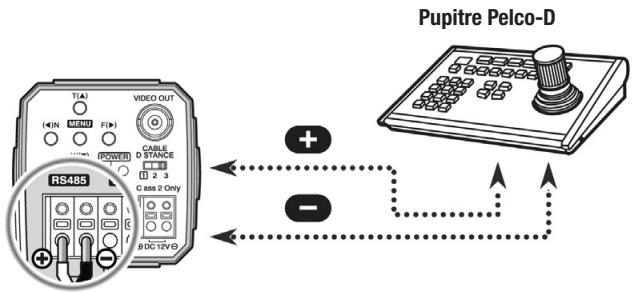

- Pupitre (Pelco-D)

5. Protocole de communication

• Format octet PELCO „D" -RS-485, 2400bps, 1 bit de départ, 8 bits utiles, 1 bit d'arrêt, pas de parité
• Message de commande

Function	Zoom Tele
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x00	0x20	0x00	0x00	Checksum
Function	Zoom Wide
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x00	0x40	0x00	0x00	Checksum
Function	Focus Near
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x01	0x00	0x00	0x00	Checksum
Function	Focus Far
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x00	0x80	0x00	0x00	Checksum
Function	Menu On / Off
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x40	0x00	0x00	0x00	Checksum
Function	Power On
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x88	0x00	0x00	0x00	Checksum
Function	Power Off
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x08	0x00	0x00	0x00	Checksum
Function	Pelco D Stop
	BYTE 1	BYTE 2	BYTE 3	BYTE 4	BYTE 5	BYTE 6	BYTE 7
MSG	0xFF	CamID	0x00	0x00	Don't care		Checksum

6. Affichage à l'écran

6.1 Explication de l'affichage à l'écran

L'affichage à l'écran (OSD) est le suivant:

1

2

3

X10000

4

ID 255

5

WAIT

6

X132

7

1 Mise au point (Focus)

s'affiche pendant la mise au point manuelle.

2 Compensation de contre-jour (Back Light Display)

Si une source de lumière trop force se
trouve derriere le sujet, il est nécessaire d'ajuster la luminosite de ce dernier.
Allumez la Compensation de contre-jour pour voir plus clairement le sujet.

3 Balance des blancs (White Balance Control)

Voir page suivante

4 Vitesse d'obturation (Shutter Speed)

Permet de régler la vitesse d'obturation.

5 Affichage de l'identifant deamera (Camera ID)

Voir page suivante

6 Mode de veille (Wait Mode)

Met laamera en mode de veille jusqu'à ce qu'elle soit à nouveau allumée.

7 Exemple de zoom, luminosité et nettete Voir page suivante

	Fonction	OSD	Explication
1	Mise au point	ND	Mode autofocus
		E	Mode mise au point manuelle
2	Contre-jour	ND	Compensation de contre-jour éteinte
			Mode de compensation de contre-jour
3	Équilibre des blancs	ND	Équilibre des blancs automatique
		Pub	Appuyer sur Équilibre des blancs automatique. Dans ce mode, après avoir appuyé sur la touche Menu, le point blanc est tracé automatiquement (PwB Auto Mode), après avoir rel,ché la touche Menu, le point blanc reste au môme endroit (PwB Mode manuel).
4	Vitesse d'obturation	ND 1/125 ~ 1/10,000	Obturation normale (NTSC: 1/60, PAL: 1/50) 8 variables
5	Identifient de laamera	Après saisie du numéro d'identification dans chaqueamera, il est possible d'opérer une commande multipoints (000 à 255).
6	Mode de veille	Veille	Met laamera en mode de veille jusqu'à ce qu'elle soit à nouveau allumée.
7	Zoom	VKC-1420: x16 : zoom optique uniquement x32 : zoom numérique x2 x192 : zoom numérique x12		VKC-1421: x22 : zoom optique uniquement x44 : zoom numérique x2 x220 : zoom numérique x10
7.1	Mode de réglage de la netteté	SHP x10
7.2	Mode de réglage de la luminosité	O x18

"ND": No Display (aucun affiche)

7. Menu Format

Le réglage du menu se fait à l'aide du protocole "DEF" ou du protocole "Pelco-D". Vous pouvez télécharger le logiciel de commande DEF, avec désignation "PC_CAM_KBD defy", sur notre site Internet.

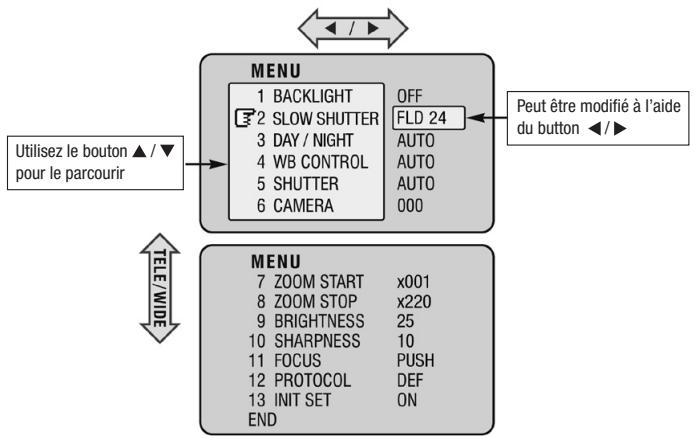

7.1 Menu principal - Général

7.2 Tableau du format des menus

No.	Nom	Fonction
1	BACKLIGHT (CONTR-EUR)	Utiliser pour sélectionner le mode Compensation de contre-jour. OFF → ON
2	SLOW SHUTTER (OBTURATEUR LENT)	Utiliser en conditions de très faible luminosité pour une surveillance en couleur. OFF → FLD2 → → FLD128
3	DAY / NIGHT	Utiliser pour changer l'image de Couleur à Monochrome. OFF: Mode couleur, ON: Mode noir et blanc, AUTO
4	WB CONTROL (ÉQUILIBRE DES BLANCS)	• AUTO: préserver laffective couleur possible en contrôle le changement de couleur automatique. Plage de l'équilibre des blancs: 2800K à 8000K • PUSH AUTO (PWB): trouver l'équilibre des blancs mais un suivi précis de ce dernier est nécessaire dans tout environnement. - En mode AUTO, l'équilibre des blancs s'effectue automatique. - En mode PUSH AUTO, l'équilibre des blancs ne s'effectue pas.
5	SHUTTER (OBTURATEUR)	Permet de régler la vitesse d'obturation en 8 étapes. Obturation normale 1/125, 1/250, ... 1/10.000
6	CAMERA ID (IDENTIFIANT DE LA CAMÉRA)	Permet de brancher un grand nombre de caméras, un numéro d'identification peut alors être affecté à chaqueamera, ce qui met un contrôle plus aisé. (OFF, 1 -255: le nombre total d'identifiants est de 256) ATTENTION: Une fois le numéro d'identifant de laamera régèle, celui-ci s'affiche en permanence.
7	ZOOM START	Utiliser pour modifier la position de départ du zoom.
8	ZOOM STOP	Utiliser pour modifier la position d'arrêt du zoom.
9	BRIGHTNESS (LUMINOSITÉ)	Utiliser pour modifier la luminosite de la scène (0 à 48).
10	SHARPNESS (NETTETÉ)	Utiliser pour modifier les contours de la scène (0 à 15).
11	FOCUS (MISE AU POINT)	• AUTO: règle le mode de mise au point sur autofocus. • PUSH AUTO: règle le mode de mise au point sur le mode Push auto.
12	PROTOCOL	• DEF: défaut • P/D: Pelco-D
13	INIT SET (RÉG-LAGE INITIAL)	Sur ON, permet de réinitialiser les données modifiées. Réinitialise les données aux conditions de sortie d'usine.

8. Caracteristiques techniques

Modèle	VKC-1420	VKC-1421
Code informatique	92043	92059
Système	CCIR/PAL
Amplification du signal	3 niveaux
Capteur CCD	1/4" Sony Super HAD Interline Transfer CCD
Éléments d'image actifs	Env. 440.000, (H) 752 x (V) 582
Traitement du signal	Numérique (DSP)
Synchronisation	Interne
Sensibilité à 50% du signal élevé	1,3 (0,1) Lux en couleur; 0,74 (0,06) Lux en n&b, mesurepar F1,2 (avec DSS/12flds.)	1,54 (0,13) Lux en couleur etn&b; mesure par F1,2(avec DSS/12flds.)
Résolution horizontal	480 lignes TV (couleur n&b)
Fonction Zoom	Manuelle par touches. Zones de début et fin régiable par menu.
Commande du focus	Automatique ou manuelle
Correction nettoyé	Zone de réglage: 0 ~ 15
Luminosité	Zone de réglage: 0 ~ 48
Obturator manuel électronique (MES)	1/50 à 1/10.000 s. (8 niveaux)
Obturator vitesse lente(incrustation d'image)	Automatique, 2 à 128 demi trames
Réglage automatique de gain (AGC)	Disponible
Balance des blancs	Automatique ou manuelle
Rapport signal-bruit	48dB (AGC hors de service)
Configuration menu	Menu principal: No. deamera (jusqu'à 255), couleur/n&b,acuityé, image miroir, positif/négatif. Focus: modes, autofocus,région du zoom. AWB: balance des blancs automatique/manuel.clarté, obturator, BLC On/Off. Affichage: menu On/Off.Initial: réglages sauvegardés oui/non
Commande menu écran	Mise en hors/service
Langages du menu	Anglais
Interface sériele	RS-485, (contrôle B/N, protocole de commande: Pelco-Det sur demande)
Correction de contre jour(BLC)	Automatique on/off
Focale	3,9 ~ 62,4mm (16x Zoom)	3,9 ~ 62,4mm (22x Zoom)
Ouverture	F1,4 ~ F64	F1,4 ~ F55
Zoom numérique	2x ~ 10x	2x ~ 10x
Angle de vision horizontal	Grand angle: 50°; Télé: 3,3°	Grand angle: 50°; Télé: 2,4°
Distance objet min. (MOD)	Angle large: 10cm; Télé: 1,0m
Pas de filtre	-
Commande de l'iris	Auto iris
Réglages externes	Zoom: Télé/grand-angle, focus: près/loin, Menu: affichage menu, 3-niveau de compensation de longueur de cable.
Sorties videoo	1Vcc, composite, 750hm, BNC
Connexions externes	Vidéo (BNC), entrée alimentation 12VDC, interface de télécommande RS-485, 5poi.	Vidéo (BNC), entrée alimentation 12VDC/24VAC, interface de télécommande RS-485, 5poi.

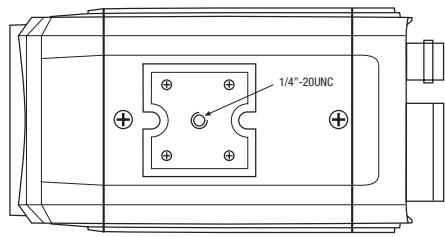

Fixation de laamera	Filetage 1/4" - UNC 20, sur le côte supérieur ou inférieur du boîtier
Tension de fonctionnement	12VDC (±0,5V)	12VDC/24VAC (±0,5V)
Consommation	4,5W	5,4W max.
Gamme de température	-10°C à +50°C
Dimensions	Voir croquis
Caisson	Plastique
Couleur	Argent
Poids	300g
Contenu de la livraison	Caméra, manuel d'instruction

Accessoires

Modèle	Description
70688	Support mural avec rotule, beige
70697	Support mural avec rotule, RAL 9006
70771	Support mural avec rotule, Pantone 877
77779	Alimentation raccordable type UK, 100-240V/12VDC-1,0A
77772	Alimentation 12VDC/0,5A chacun, version table
70448	Alimentation 100-240VAC/12VDC (1,0A)
73743	Clavier avec joystick pour CM6700/6800
73744	Clavier de contrôle et programmation

9. Croquis

Dimensions: mm

eneo

eneo est une marque propriete de Videor Technical E. Hartig GmbH

Distribution et vente à travers les distributeurs spécialisés.

Tel. [phone] / 888-0 · Fax [phone] / 888-100

www.videortechnical.com

Nous nous réservons toutes modifications techniques.
