WD5200 M - Aspirateur à eau et poussière KARCHER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur à eau et poussière
Marque	KARCHER
Modèle	WD5200 M
Tension	220-240 V ~, 50/60 Hz
Puissance nominale	1400 W
Puissance maximale	1600 W
Capacité du réservoir	25 L
Capacité d'eau avec poignée	15 L
Capacité d'eau avec buse de sol	13 L
Niveau de pression acoustique	69 dB(A)
Poids (sans accessoire)	7,7 kg
Câble d'alimentation	H05VV-F2x1, avec enrouleur automatique
Fonctions	Aspiration à sec et humide, soufflage, aspiration de cendres avec préséparateur (option)
Accessoires fournis	Tuyau d'aspiration, 2 tubes de 0,5 m, buse de sol avec levier, suceur fente, brosse pour coussins, sac filtrant, filtre cartouche
Filtres	Filtre cartouche (toujours en place), sac filtrant pour poussières fines (optionnel pour aspiration humide)
Entretien	Nettoyer le filtre cartouche à l'eau claire sans frotter ; rincer la cuve et les accessoires à l'eau
Sécurité	Ne pas aspirer de substances inflammables, explosives ou acides ; utiliser le filtre cartouche en permanence
Pieces détachées et réparabilité	Pieces de rechange disponibles auprès du revendeur ou du service après-vente KARCHER
Garantie	Selon conditions du pays, sur présentation du ticket de caisse

FOIRE AUX QUESTIONS - WD5200 M KARCHER

Puis-je aspirer de l'eau avec cet aspirateur ?

Oui, le KARCHER WD5200 M est conçu pour l'aspiration humide. Retirez le sac filtrant avant d'aspirer des liquides et assurez-vous que le filtre cartouche est en place. Le réservoir a une capacité de 25 L (15 L avec poignée, 13 L avec buse de sol).

Comment nettoyer le filtre cartouche ?

Débranchez l'appareil. Sortez le filtre cartouche et nettoyez-le à l'eau claire sans le frotter ni le brosser. Laissez-le sécher complètement avant de le remettre en place.

Puis-je utiliser l'aspirateur sans sac filtrant ?

Oui, pour l'aspiration humide, le sac filtrant doit être enlevé. Pour l'aspiration à sec de poussières fines, il est recommandé d'utiliser un sac filtrant pour éviter de colmater le filtre cartouche.

Que faire si la puissance d'aspiration diminue ?

Vérifiez les points suivants : accessoires ou tuyaux colmatés (débouchez-les avec un bâton), sac filtrant plein (remplacez-le), ou filtre cartouche encrassé (tapotez-le ou nettoyez-le à l'eau).

Puis-je aspirer des cendres ou de la suie ?

Oui, mais uniquement avec le préséparateur (réf. 2.863-139) pour éviter d'endommager l'appareil. Ne jamais aspirer de cendres chaudes ou incandescentes.

Comment utiliser la fonction soufflage ?

Insérez le tuyau d'aspiration dans le raccord de soufflerie situé sur l'appareil. Cela permet de nettoyer des endroits difficiles d'accès, comme des feuilles sur un lit de cailloux.

Le câble d'alimentation ne s'enroule pas automatiquement, que faire ?

Le câble est probablement encrassé. Nettoyez-le avec un chiffon. Si le problème persiste, contactez le service après-vente.

Quels accessoires sont inclus ?

L'appareil est livré avec : un tuyau d'aspiration, 2 tubes de 0,5 m, une buse de sol (avec levier pour moquette/sol dur), un suceur fente, une brosse pour coussins, un sac filtrant et un filtre cartouche.

Comment vider le réservoir ?

Éteignez l'appareil et débranchez-le. Déverrouillez la tête de l'appareil en tournant les fermetures rotatives, puis soulevez la tête. Videz le réservoir et rincez-le si nécessaire.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées et accessoires d'origine sont disponibles chez votre revendeur KARCHER ou auprès du service après-vente. Consultez la liste en fin de notice pour les références.

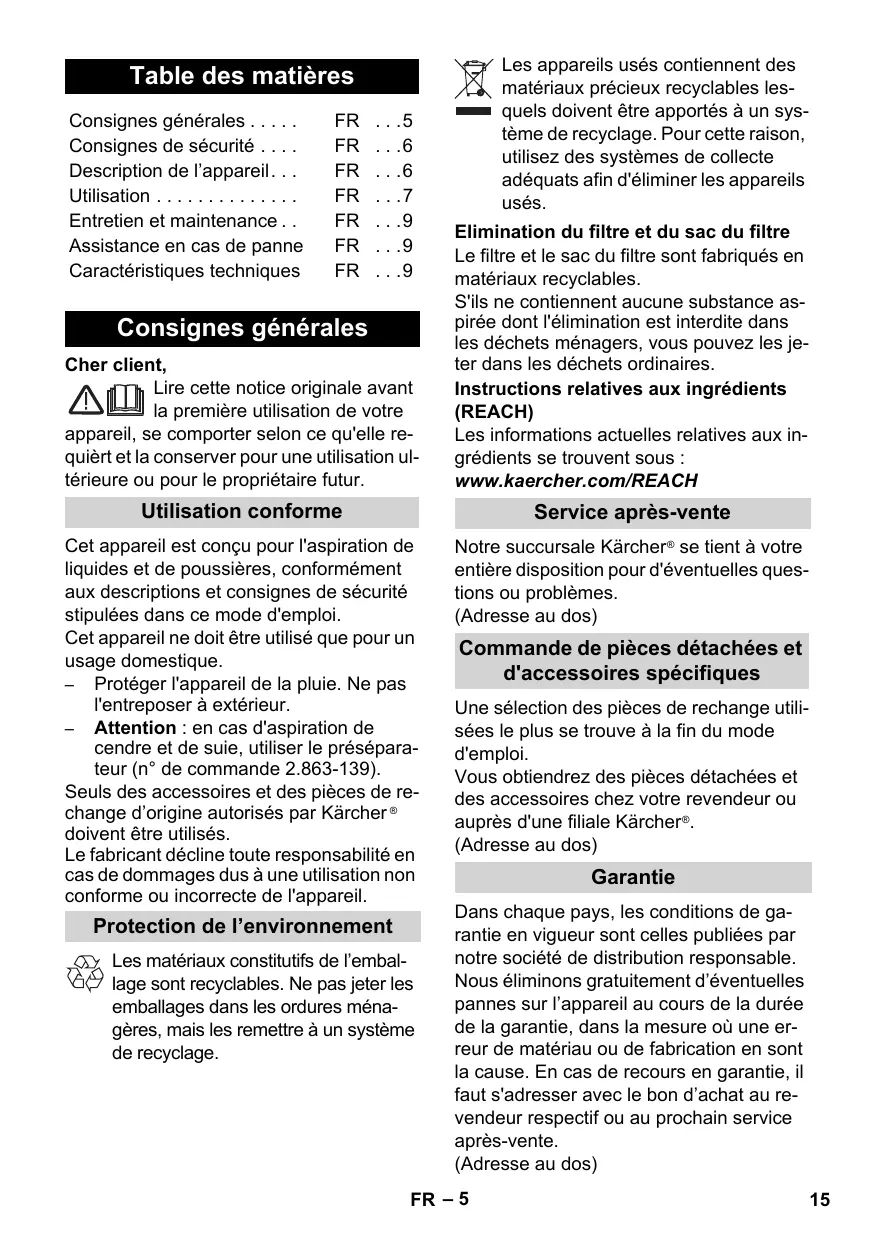

MODE D'EMPLOI WD5200 M KARCHER

Consignes de sécurité. FR..6

Description de l'appareil... FR.6

Utilisation FR.7

Entretien et maintenance FR.9

Assistance en cas de panne FR.9

FR.9

Consignes générales

Lire cette notice originale avant la première utilisation de votre

appareil, se conformer selon ce qu'elle requiert et la conserver pour une utilisation ultérieure ou pour le propriétaire futur.

Utilisation conforme

Cet appareil est conçu pour l'aspiration de liquides et de poussières, conformément aux descriptions et consignes de sécurité stipulées dans ce mode d'emploi.

Cet appareil ne doit être utilisé que pour un usage domestique.

• Protéger l'appareil de la pluie. Ne pas l'entreposer à l'extérieur.
• Attention : en cas d'aspiration de cendre et de suie, utiliser le préséparateur (n° de commande 2.863-139).

Seuls des accessoires et des pièces de rechange d'origine autorisés par Kächer® doivent être utilisés.

Le fabricant décline toute responsabilité en cas de dommages dus à une utilisation non conforme ou incorrecte de l'appareil.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Élimination du filtre et du sac du filtre

Le filtre et le sac du filtre sont fabriqués en matériaux recyclables.

S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.

Instructions relatives aux ingrédients (REACH)

Les informations actuelles relatives aux ingrédients se trouvent sous :

Notre succursale Kärcher se tient à votre entière disposition pour d'éventuelles questions ou problèmes.

(Adresse au dos)

Commande de pièces détachées et d'accessoires spécifiques

Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.

Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Karcher.

(Adresse au dos)

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons notamment d'éventuelles pannes sur l'appareil au cours de la durée de la garantie, dans la mesure où une erreur de matériel ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au reventeur respectif ou au prochain service après-vente.

Adresse au dos)

Consignes de sécurité

• Cet appareil n'est pas destiné à être utilisé par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience et/ou de connaissances, sauf si ces mêmes personnes sont sous la supervision d'une personne responsable de leur sécurité ou ont été formées à l'utilisation de l'appareil. Des enfants ne peuvent utiliser l'appareil que s'ils sont plus de 8 ans et s'ils sont sous la surveillance d'une personne compétente ou s'ils ont reçu de sa part des instructions d'utilisation de l'appareil.
• Tenir les films plastiques d'emballage hors de portée des enfants, risque d'étouffement!
• Mettre l'appareil hors service après chaque utilisation et avant chaque nettoyage/entretien. Risque d'incendie. N'aspirer aucun objet enflammé ou incandescent.
• Il est interdit d'utiliser l'appareil dans des zones représentant des risques d'explosion.

Raccordement électrique

L'appareil doit être raccordé uniquement au courant alternatif. La tension doit être identique à celle indiquée sur la plaque signalétique de l'appareil.

Risque de choc électrique

Ne jamais saisir la fiche secteur ni la prise de courant avec des mains humides.

Ne pas débrancher la fiche secteur en tirant le câble d'alimentation.

Vérifier avant chaque utilisation que le cable et la fiche secteur ne sont pas endommagés. Un cable d'alimentation endommagé doit immédiatement être remplacé par le service après-vente ou un électricien agréé. Pour éviter des accidents électriques nous recommandons d'utiliser des prises de courant avec un interrupteur de protection contre les courants de fuite placé en amont (courant de déclenchement nominal maximal de 30 mA).

Attention

Des substances déterminées peuvent provoquer la formation de vapeurs ou de mélanges explosifs par tourbillonnement avec l'air aspiré.

Ne jamais aspirer les substances suivantes:

• Des gazes, liquides et poussières (poussières reactives) explosifs ou inflammables
• Poussières réactives de métal (p. ex. aluminium, magnésium, zinc) en rapport avec des détergents alcalins et acides
• Acides forts et lessives non diluées
• Solvants organiques (p. ex. essence, dilutif de couleur, acétone, fuel).

Par ailleurs, elles peuvent s'avérer agressives pour les matériaux utilisés sur l'appareil.

Description de l'appareil

Contrôler le matériel lors du déballage pour constater des accessoires manquants ou des dommages. Si des dommages dus au transport sont constatés, il faut en informer le revendeur.

1 Raccord du tuyau d'aspiration

Pour le raccord du tuyau d'aspiration lors de l'aspiration.

Remarque: pour le retarder, presser le cran d'arrêt du pouce et retirer le flexible d'aspiration.

2 Raccord de soufflerie

Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.

3 Poignée de transport

Pour porter l'appareil ou pour retirer la tête de l'appareil après le déverrouillage.

Crochet de logement d'accessoires

4 Logement des accessoires de la tête de l'appareil Le logement d'accessoires permet le rangement de buses d'aspiration sur la tête de l'appareil. 5 Touche d'enroulement du câble d'alimentation

Ce logement d'accessoires permet le rangement du flexible d'aspiration et des buses d'aspiration.

7 Commutateur rotatif (MARCHE/ ARRET)

Position 1: aspirer ou souffler.

Position 0: arrêt hors circuit.

Position de stationnement Réservoir de logement d'accessoires

Ce logement d'accessoires permet le rangement de tuyaux d'aspiration et d'autres accessoires.

Fermeture rotative

La fermeture rotative sert à verrouiller la tête de l'appareil et le réservoir. Pour le déverrouillage, tourner la fermeture rotative dans le sens de la flèche, jusqu'à ce que le verrouillage soit débloqué.

11 Galet de direction

12 Sac filtrant

Remarque: pour l'aspiration humide, le sac filtrant ne doit pas être mis en place! Recommandation: Mettre le sac filtrant en place pour aspirer les poussières fines.

Filtre-cartouche

La cartouche filtrante doit toujours être mise en place, aussi bien pour l'aspiration humide que pour l'aspiration à sec.

Remarque: avant de les utiliser pour l'aspiration à sec, laisser sécher les cartouches filtrantes mouillées.

12 Flexible d'aspiration avec poignée

16 Buse de sol (avec levier de commutation)

Pour l'aspiration de sols durs et de moquettes :

levier sur le symbole pour moquettes levier sur le symbole pour sols durs

Suceur fente

Pour les arêtes, les joints, les radiateurs et les zones difficilement accessibles.

13 Buse-brosse pour coussins

Pour aspirer des meubles rembourrés, des matelas, des rideaux, etc.

Utilisation

Travailler toujours avec filtre cartouche posé, ou à l'aspiration de poussières ou à l'aspiration de liquides!

Avant la mise en service

→ Illustration A1

Monter les pièces jointes en vrac à l'appareil avant la mise en service.

→ Illustration A2

Recommandation: Mettre le sac filtrant en place pour aspirer les poussières fines.

Mise en service

Illustration B1 Raccorder les accessoires. Illustration B2 Brancher la fiche secteur. Illustration B3 Allumer l'appareil.

Travailler uniquement avec un contrôle cartouche sec!

Recommandation: Mettre le sac filtrant en place pour aspirer les poussières fines. (voir la description / illustration 22)

Le niveau de replissage du sac à poussière dépend de la saleté aspirée. En cas de poussière fine, sable etc... le sac à poussière doit être changé plusieurs fois. Les sacs filtrants colmatés pouvant éclater, replacer le sac filtrant à temps! Attention: en cas d'aspiration de cendre et de suie, utiliser le préséparateur (n° de commande 2.863-139).

Aspiration humide

Pour aspirer l'humidité, ou bien le mouillé, brancher l'accessoire souhaité sur le tube d'aspiration, ou bien directement sur la poignée.

Attention:

Ne pas utiliser de sachet filtré! Eteindre l'appareil immédiatement en cas de formation de mousse ou de sortie de lique!

Remarque: Dès que la cuve est pleine, un flotteur obture l'ouverture d'aspiration et la vitesse de rotation augmente. Arrêter immédiatement l'appareil et vider la cuve.

Souffage

Nettoyage d'endroits difficilement accessibles ou la ou l'aspiration s'avère impossible, par exemple feuilles sur lit de cailloux.

Illustration C1 Insérer le flexible d'aspiration dans le raccord de soufflage pour activer la fonction de soufflage.

Interrompre le fonctionnement

→ Mettre l'appareil hors tension. → Illustration D1

Accrocher la buse de sol en position de repos.

Fin de l'utilisation

Éteindre l'appareil et retirer la fiche du secteur.

Vider le réservoir

→ Illustration E1

Enlever la tête de l'appareil et vider le réservoir.

Ranger l'appareil

→ Illustration E2

Rentrer le câble d'alimentation par l'enrouleur de câble et ranger l'accessoire sur l'appareil.

Stocker l'appareil dans des locaux secs.

Danger

Avant tout travail d'entretien et de maintenance, mettre l'appareil hors tension et débrancher la fiche secteur.

Seul le service après-vente agréé est autorisé à effectuer des travaux de réparation ou des travaux concernant les pièces électriques de l'appareil.

Attention

N'utiliser aucun produit moussant, pour vitres ou multi-usage! Ne jamais plonger l'appareil dans l'eau.

Entretenir l'appareil et les accessoires plastique au moyen d'un nettoyant plastique disponible dans le commerce. Rincer cuve et accessoires à l'eau si nécessaire et les sécher avant toute réutilisation. Illustration F1

Si nécessaire, ne nettoyer la cartouche filtrante qu'à l'eau claire, sans la frotter, ni la brosser. La faire complètement sécher avant le montage.

L'enroulement automatique du câble ne fonctionne pas

Le câble est visiblement encrassé; le nettoyer.

Faible puissance d'aspiration

Si la puissance d'aspiration est basse, veuillez vérifier les points suivants.

→ Accessoires, tuyau d'aspiration ou tubes d'aspiration colmatés, éliminer le colmatage avec un bâton. → Le sac filtrant est plein; mettre un nouveau sac filtrant en place. (voir la description / illustration A2) → La cartouche filtrante est encrassée : tapoter la cartouche filtrante, la nettoyer le cas échéant à l'eau courante. (voir la description / illustration) → Remplacer la cartouche filtrante endommagée.

Caractéristiques techniques

Tension 1~50/60 Hz	220 - 240	V
Puisance Pnom	1400	W
Puisance Pmax	1600	W
Protection du réseau (à action retardée)	10	A
Volume de la cuve	25	I
Arrivée d'eau avec poignée	15	I
Arrivée d'eau avec buse de sol	13	I
Câble d'alimentation	H 05VV-F2x1
Niveau de pression acous-tique (EN 60704-2-1)	69	dB(A)
Poids (sans accessoire)	7,7	kg

Sous réserve de modifications techniques!
