MODE D'EMPLOI GXP2120 GRANDSTREAM

Le GXP2120/2110 n’est pas pré configuré pour soutenir ou réaliser des appels d’urgence à tout type d’hôpital, organisme d’application de la loi, unité de soins médicaux ou tout autre type de service d’urgence. Vous devez prendre des dispositions supplémentaires pour accéder à des services d’urgence. Il est de votre responsabilité d’acheter un service de téléphonie par Internet, configurer correctement le GXP2120/2110 pour utiliser ce service et de tester périodiquement votre configuration pour vérifier qu’il fonctionne comme prévu. Si vous ne procédez pas ainsi, est de votre responsabilité d’acheter des services de téléphonie traditionnels sans fil ou fixes pour accéder aux services d’urgence. GRANDSTREAM NE FOURNIT PAS DE CONNEXIONS AUX SERVICES D’URGENCE VIA LE GXP2120/2110. NI GRANDSTREAM NI SES DIRIGEANTS, SES EMPLOYÉS OU SES FILIALES NE PEUVENT ETRE TENUS RESPONSABLES DE TOUTE RÉCLAMATION, DOMMAGE OU PERTE ET VOUS RENONCEZ À TOUTE RÉCLAMATION OU CAUSE D’ACTION RESULTANT DE OU EN RELATION AVEC VOTRE INCAPACITE D’UTILISER LE GXP2120/2110 POUR CONTACTER LES SERVICES D’URGENCE, ET VOTRE ECHEC A METTRE EN PLACE DES ARRANGEMENTS SUPPLEMENTAIRES POUR ACCEDER AUX SERVICES D’URGENCE CONFORMEMENT AU PARAGRAPHE PRECEDENT.

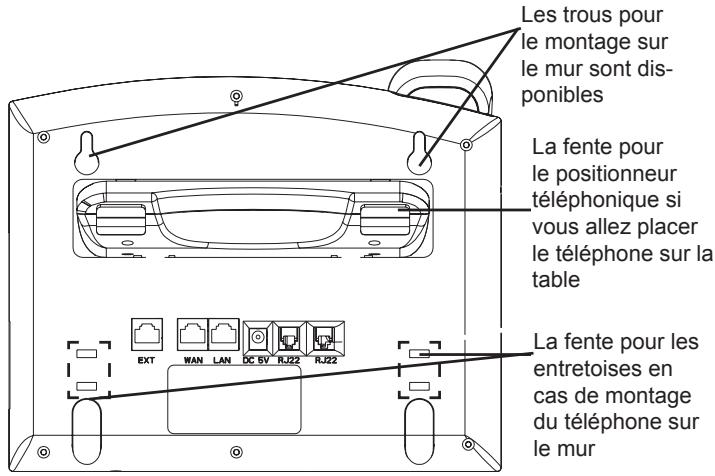

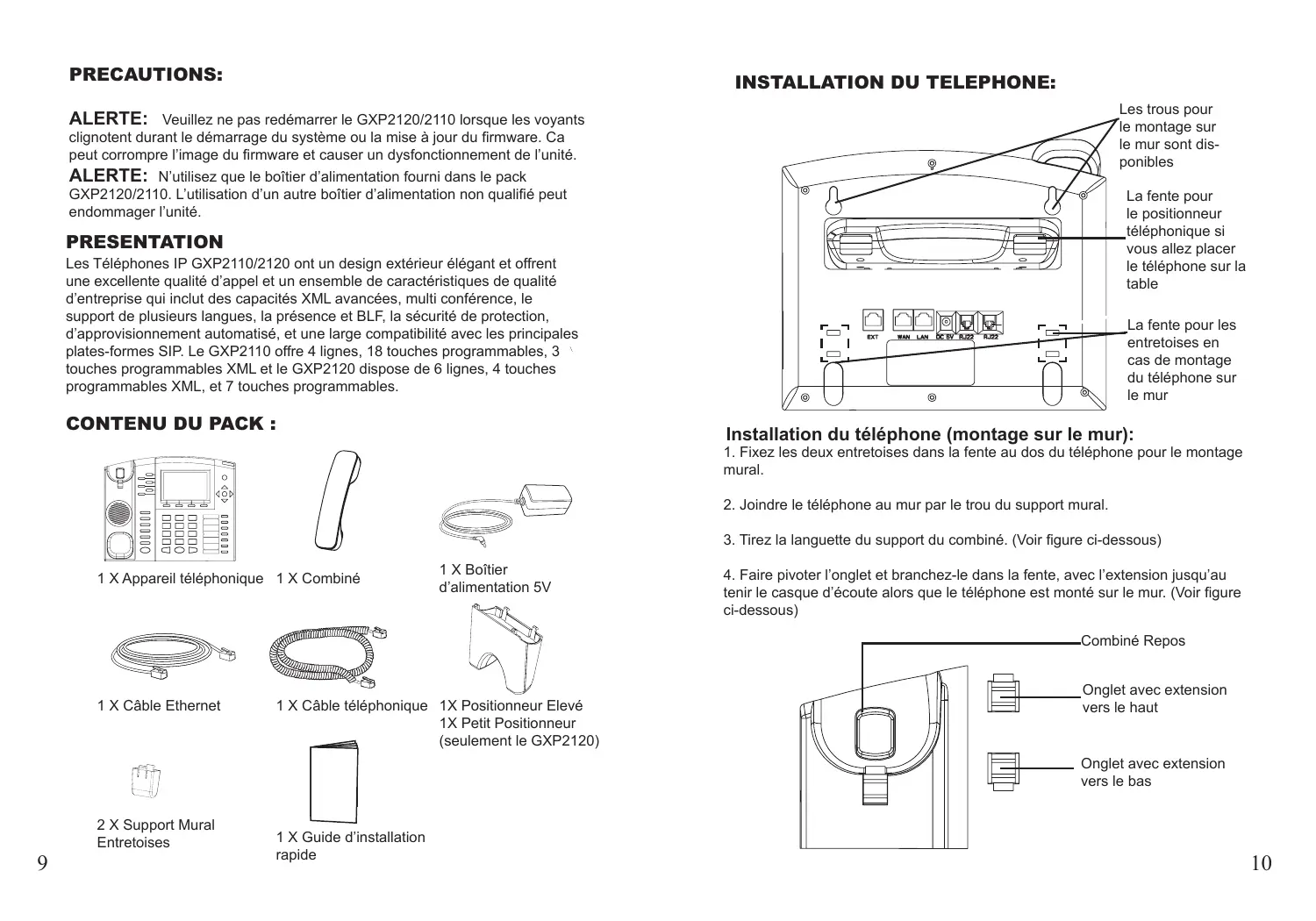

INSTALLATION DU TELEPHONE:

Les trous pour le montage sur le mur sont disponibles

Veuillez ne pas redémarrer le GXP2120/2110 lorsque les voyants clignotent durant le démarrage du système ou la mise à jour du firmware. Ca peut corrompre l’image du firmware et causer un dysfonctionnement de l’unité.

ALERTE: N’utilisez que le boîtier d’alimentation fourni dans le pack

GXP2120/2110. L’utilisation d’un autre boîtier d’alimentation non qualifié peut endommager l’unité.

La fente pour le positionneur téléphonique si vous allez placer le téléphone sur la table

PRESENTATION Les Téléphones IP GXP2110/2120 ont un design extérieur élégant et offrent une excellente qualité d’appel et un ensemble de caractéristiques de qualité d’entreprise qui inclut des capacités XML avancées, multi conférence, le support de plusieurs langues, la présence et BLF, la sécurité de protection, d’approvisionnement automatisé, et une large compatibilité avec les principales plates-formes SIP. Le GXP2110 offre 4 lignes, 18 touches programmables, 3 touches programmables XML et le GXP2120 dispose de 6 lignes, 4 touches programmables XML, et 7 touches programmables.

La fente pour les entretoises en cas de montage du téléphone sur le mur

Installation du téléphone (montage sur le mur):

1. Fixez les deux entretoises dans la fente au dos du téléphone pour le montage mural.

2. Joindre le téléphone au mur par le trou du support mural. 3. Tirez la languette du support du combiné. (Voir figure ci-dessous) 1 X Appareil téléphonique 1 X Combiné

1 X Boîtier d’alimentation 5V

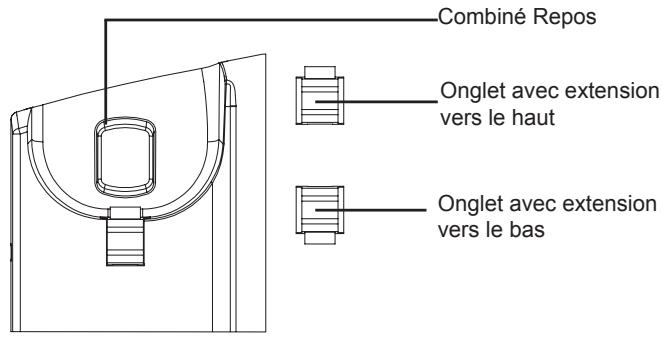

4. Faire pivoter l’onglet et branchez-le dans la fente, avec l’extension jusqu’au tenir le casque d’écoute alors que le téléphone est monté sur le mur. (Voir figure ci-dessous)

1 X Câble téléphonique 1X Positionneur Elevé

1X Petit Positionneur (seulement le GXP2120)

Onglet avec extension vers le haut

Onglet avec extension vers le bas

1 X Guide d’installation rapide

Installation du téléphone (Positionneur téléphonique):

“Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez ce dernier à la base du téléphone où il y a une fente. (Moitié supérieure, une partie du bas).

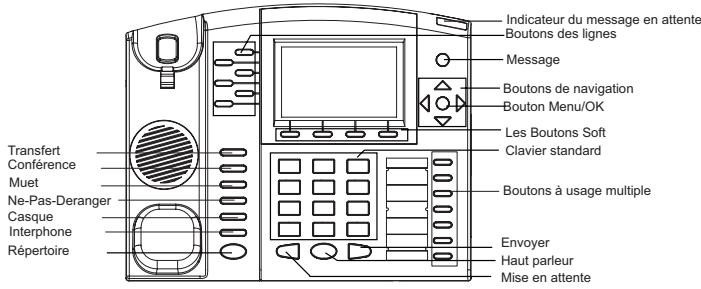

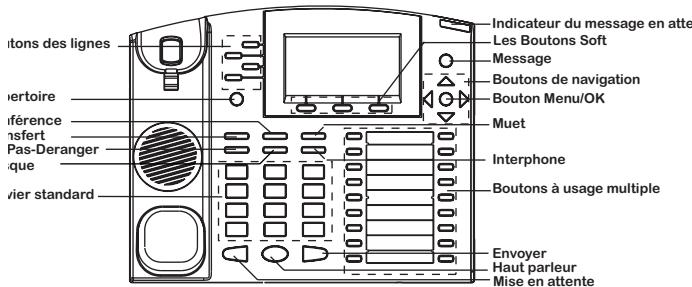

Conseils d’utilisation du clavier :

Indicateur du message en attente Boutons des lignes Message Boutons de navigation

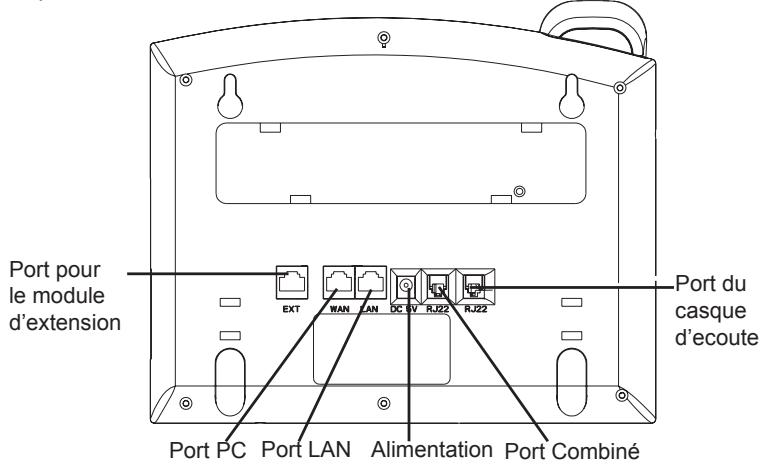

Bouton Menu/OK CONNECTER LE TELEPHONE:

Reportez-vous à l’illustration ci-dessous en suivant les instructions d’installation.

Conférence Muet Ne-Pas-Deranger Casque Interphone Répertoire

Boutons à usage multiple

Haut parleur Mise en attente

Port pour le module d’extension

Port du casque d’ecoute

Indicateur du message en attente

Les Boutons Soft Message

Transfert Ne-Pas-Deranger Casque

Boutons à usage multiple

Pour installer le GXP2120/2110, suivez les instructions ci-dessous :

1. Connectez le combiné et le boîtier de téléphone principal avec le câble téléphonique. 2. Connecter le port LAN de votre téléphone au port RJ-45 d’un concentrateur / commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet. 3. Connectez la fiche de sortie 5V DC à la prise d’alimentation sur le téléphone, branchez l’adaptateur dans une prise électrique. 4. Le LCD va afficher les informations de provisionnement ou de mise à jour du firmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure s’affiche. 5. En utilisant le serveur web intégré du téléphone ou le menu de la configuration du téléphone, vous pouvez le configurer en utilisant soit IP statique ou DHCP.

Haut parleur Mise en attente

1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU. 2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/ DROITE. 3. Appuyez sur le bouton circulaire MENU pour confirmer la sélection. 4. Supprimer une entrée en appuyant sur le bouton MUET. 5. Le téléphone quitte automatiquement le mode MENU quand il y a un appel entrant, le téléphone est décroché, ou lorsque le mode MENU est laissé inactif pendant 20 secondes.

CONFIGURATION DU TELEPHONE :

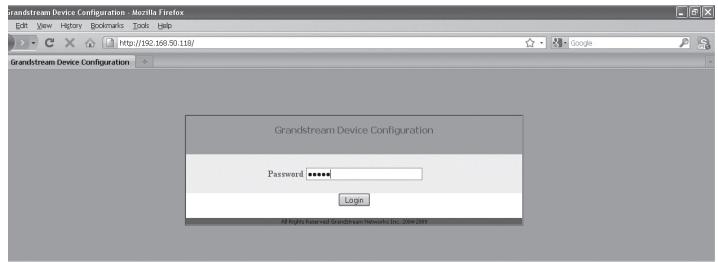

Configurer le GXP2120/2110 en utilisant le Navigateur web : 1. Vérifiez que votre téléphone est sous tension et connecté à Internet. 2. Appuyez sur le bouton MENU pour aller dans le menu du téléphone.

3. Appuyez sur le bouton «Flèche vers le bas » jusqu’a “Statut” et appuyez sur la touche MENU pour afficher l’adresse IP.

4. Tapez l’adresse IP du téléphone dans votre navigateur PC. 5. Le mot de passe d’administrateur par défaut est «admin», le mot de passe utilisateur par défaut est “123”.

Configurer le GXP2120/2110 en utilisant le Clavier:

Positionneur de l’extension

1. Assurez-vous que le téléphone est libre

2. Appuyez sur le bouton “MENU” pour accéder au MENU pour configurer le téléphone.

1. Fixez le positionneur sur le module d’extension

3. Sélectionnez Menu-> Config, pour configurer les paramètres du Proxy SIP,

Proxy Sortant, Nom d’utilisateur SIP, Nom d’authentification SIP, mot de passe SIP.

Port de connexion de l’extension

2. Connectez le module d’extension au téléphone principal en le glissant dans le support du le côté du téléphone.

3. Connectez le module d’extension au GXP a l’aide du câble fourni.

4. Suivez les options du menu pour configurer les fonctionnalités de base du téléphone - par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour plus de détails, veuillez vérifier le manuel d’utilisation de la série GXP.

4. Connectez le module d’extension sur une prise électrique en utilisant l’adaptateur secteur universel fourni.

5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-

plémentaires qui peuvent être nécessaire pour configurer le téléphone.

1. Connectez-vous sur l’interface de configuration web du GXP pour configurer les touches multifonction sur le module d’extension

Le module GXP2110/2120EXT est une solution idéale pour les environnements d’entreprise occupés qui cherchent à ajouter la capacité de recevoir et acheminer les appels de manière efficace.Chaque module d’extension dispose de 56 touches programmables. Le téléphone GXP prend en charge jusqu’à deux modules EXT, ajoutant 112 extensions téléphoniques entièrement programmables pour le téléphone.

2. Cliquez sur “EXT1” ou “EXT2” selon le module d’extension que vous souhaitez configurer.

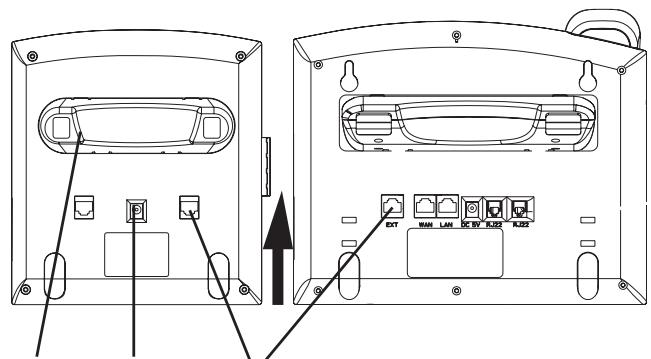

Installation du module d’extension pour le GXP2110/2120

Note: Le module d’extension est un accessoire supplémentaire pour le

GXP2120/2110 et n’est pas inclus dans la boîte.

3. Configurez les touches multifonction pour l’application désirée: Speed Dial,

BLF, Eventlist BLF, ou Présence Watcher. Note : Pour le manuel d’utilisation détaillé, veuillez le télécharger a partir de : http://www.grandstream.com/support/gxp_series/general/gxp_support.html
