GXP2120 - IP Telefon GRANDSTREAM - Ücretsiz kullanım kılavuzu

Ürün Tipi	IP Telefon
Marka	GRANDSTREAM
Model	GXP2120
Hat Sayısı	6 SIP Hattı
Programlanabilir Tuşlar	4 XML tuşu + 7 programlanabilir tuş
Güç Kaynağı	5V DC Adaptör (dahil)
Ağ Bağlantısı	1 adet Ethernet RJ-45 (LAN) portu
Ekran	LCD Ekran
Ana İşlevler	SIP Aramaları, çoklu konferans, XML desteği, BLF, varlık, güvenlik, otomatik provizyon
Desteklenen Diller	Birden fazla dil (detaylar kılavuzda)
Kutu İçeriği	Telefon, ahize, 5V adaptör, Ethernet kablosu, telefon kablosu, konumlandırıcılar, duvar braketleri, hızlı kurulum kılavuzu
Bakım ve Temizlik	Yumuşak ve kuru bir bezle temizleyin. Aşındırıcı ürünler kullanmayın.
Güvenlik	Firmware güncellemesi sırasında yeniden başlatmayın. Yalnızca verilen adaptörü kullanın.
Yedek Parçalar	GXP2110/2120EXT genişletme modülü (isteğe bağlı, en fazla 2 modül)
Onarılabilirlik	Grandstream teknik desteğe başvurun
Yapılandırma	Web arayüzü (admin/123) veya telefon tuş takımı ile

Sık sorulan sorular - GXP2120 GRANDSTREAM

GXP2120 telefonu nasıl yapılandırılır?

Telefonu, IP adresini tarayıcıya girerek web arayüzü üzerinden yapılandırabilirsiniz. Varsayılan kullanıcı adı 'admin' ve şifre '123'tür. Ayrıca telefon tuş takımını kullanabilirsiniz: MENÜ'ye basın, ardından SIP proxy, kullanıcı adı vb. ayarlamak için Yapılandır'ı seçin.

Bu telefonu acil aramalar için kullanabilir miyim?

Hayır, GXP2120 acil aramalar için önceden yapılandırılmamıştır. Uygun bir İnternet telefon hizmetine abone olmanız ve cihazı doğru şekilde yapılandırmanız gerekir. Bu hizmet olmadan, acil durumlar için geleneksel bir telefon kullanın.

GXP2120EXT genişletme modülü nasıl kurulur?

Konumlandırıcıyı modüle takın, yan taraftan kaydırarak telefona bağlayın, ardından modül ile telefon arasındaki verilen kabloyu takın. Son olarak, modülü verilen evrensel güç adaptörüyle besleyin. EXT1 veya EXT2 sekmelerindeki web arayüzü üzerinden tuşları yapılandırın.

Ekran yanmazsa ne yapmalıyım?

Verilen 5V adaptörünün telefona ve çalışan bir prize takılı olduğunu kontrol edin. Gerekirse başka bir Ethernet kablosu deneyin. Sorun devam ederse, Grandstream desteğe başvurun.

Telefon menüsüne nasıl erişilir?

Dairesel MENÜ düğmesine basın. Gezinmek için YUKARI/AŞAĞI ve SOL/SAĞ tuşlarını kullanın, onaylamak için tekrar MENÜ'ye basın. Menü, 20 saniye hareketsizlikten sonra veya bir arama sırasında otomatik olarak kapanır.

Rehberdeki bir giriş nasıl silinir?

Giriş sırasında, önceki karakteri silmek için SESSİZ düğmesine basın. Tam bir kişiyi silmek için web arayüzünü veya menüyü kullanın (hızlı kılavuzda detaylandırılmamıştır).

Telefon birden fazla dili destekliyor mu?

Evet, GXP2120 birden fazla dili desteklemektedir. Kesin liste hızlı kurulum kılavuzunda verilmemiştir, ancak Dil menüsünden seçim yapabilirsiniz.

Rehbere kişi nasıl eklenir?

Web arayüzü üzerinden: Telefona IP adresi ile bağlanın, ardından rehber ayarlarından kişileri ekleyin. Ayrıca telefon üzerinden Rehber menüsünde gezinerek de yapabilirsiniz (hızlı kılavuzda detaylandırılmamıştır).

Tam kullanım kılavuzu nerede bulunur?

Tam kılavuz Grandstream web sitesinde indirilebilir: http://www.grandstream.com/support/gxp_series/general/gxp_support.html

Telefon fabrika ayarlarına nasıl sıfırlanır?

Sıfırlama prosedürü hızlı kurulum kılavuzunda detaylandırılmamıştır. Genel olarak, bakım ayarlarındaki web arayüzü üzerinden veya bir sıfırlama düğmesine basarak yapabilirsiniz (daha fazla ayrıntı için tam kılavuza bakın).

KULLANIM KILAVUZU GXP2120 GRANDSTREAM

GXP2120/2110, her turlu hastane, emniyet kuvveti, tibbi bakim unitesi ("Acil Servis(ler)) ya da diger herhangi tur Acil Servis aramalarin desteklemek ya da yapmak icin onceden yapilandirilmamistr. Acil Servislere erisim icin ek ayarlamalar yapmalisiniz. SIP uyumlu internet Telefon hizmetini satin almak, bu servisi kullanmak icin GXP2120/2110 birimi nit uygun bir sekilde yapilandirmak ve beklediginiz sekilde calistigi dinogrulamak icin yapilandirmaniz periyodik olarak test etmek Sizin sorumluluugunuzdadir. Bunu yapmazsaniz, Acil Servislere erisim icin geleneksel kablosuz ya da sabit hatl telefon hizmetleri satin almak Sizin sorumluluugunuzdadir.

GRANDSTREAM, GXP2120/2110 ile ACİL
SERVISLERE BAGLANTILARI SAGLAMAZ.
GEREK GRANDSTREAM GEREKSE DE
YÖNETICILERİ, ÇALIŞANLARI YA DA BAGLI
ŞIRKETLERİ HERHANGİ BÜR IDDA, ZARAR
YA DA KAYIPTAN SORUMLU TUTULAMAZ VE
İSBURADA ACİL SERVISLERE BAGLANMAK
İçın GXP2120/2110CIHAZINI KULLANAMAMANIZ
VE HEMEN YUKARIDAKİ PARAGRAFA UYGUN
OLARAK ACİL SERVISLERE ERİSIM İÇIN EK AYAR
LAMALARI YAPMAMANIZDAN KAYNAKLANAN YA
DA BUNLARLA ilISKILI HER TÜRLÜ iDDIADAN VE
DAVA HAKKI VEREN NEDENLERDEN FERAGAT
ETMIŞ OLURSUNUZ.

ÖNLEMLER:

UYARI: Lütfen system baslatildigi ya da donanim yazilimi guncellendişi sirada LED ilsklari yanip sönkeren GXP2120/2110 birimini yeniden BAŞLATMAYINIZ. Donanim yazilimi kopyalarini bozabilir ve birimin arizalanmasina sebep olabilir siniz.

UYARI: Sadece GXP2120/2110 ambalajindan cikan guc adaptorunu kullaniniz. Alternatif niteliksiz guc adaptorlerinin kullanimi birimde olası hasara sebep olabilir.

GENEL BAKIS:

GXP2110/2120 IP Telefonlari zarif dis tasarima sahiptir ve mukemmel cagri kalitesi ile gelismis XML yeteneigi, coklu taraf konferans, coklu dil destegi, hazir olma ve BLF (meşgul isik alanı), güvenlik koruma, otomatik yapilandirma, oncu SIP platformlari ile genisi uyumluk iceren isletme sinifi özellikler seti saglar. GXP2110, 4 adet hat, 18 adet programlanabilir tuşlar, 3 adet XML programlanabilir yumusak tus sunar ve GXP2120, 6 adet hat, 4 adet XML programlanabilir yumusak tus ve 7 adet programlanabilir tus sunar.

AMBALAJ ICERIKLERI:

1 X Telefon Ana Kasasi

1XAhize

1X5VGucAdaptoru

1x Ethernet Kablosu

1 X Telefon Kordonu

1X Yuksek Stant
1 X Kisa Stant (sadeceGXP2120 )

2X Duvar Monte Ara Parcalari

1 X Hizli Kurulum Kilavuzu

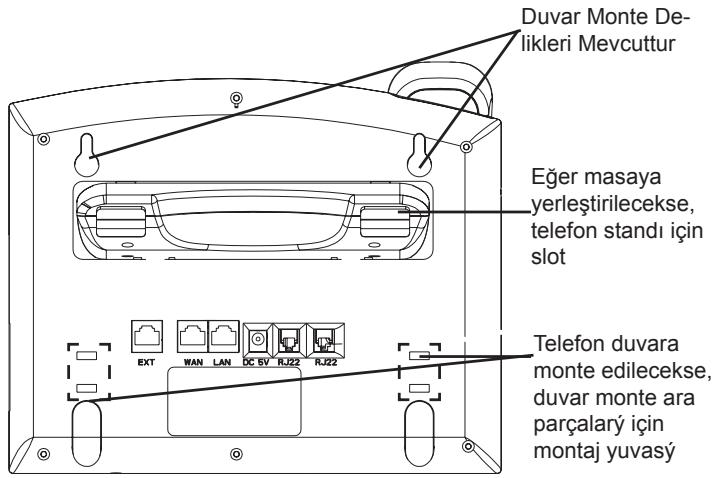

TELEFON KURULUMU:

Telefonun Kurulumu (Duvara Monte):

1. Duvar monte ara parçalari olarak Telefon standini Telefon un alta takin.
2. Telefonu,duvar monte deliginden duvara takin.

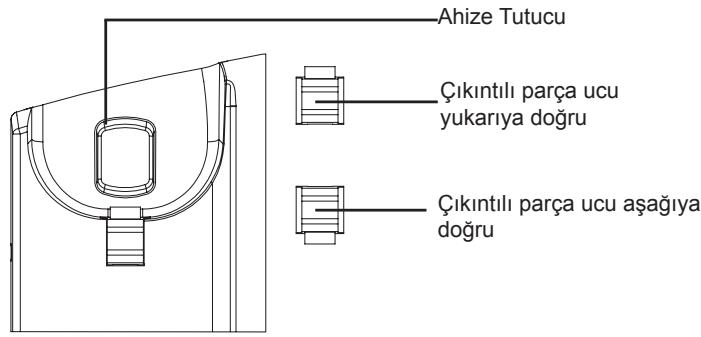

3. Çıkintili parçayı ahize yuvasından Çekip Çikarın. (Aşaqidaki seksle bakıniz)
4. Telefon duvara monteliyken ahizeyi tutmasi[inçikintil parçayi dondürun ve Çıkinti parça ucu yukari gelecek seksilde yuvasina tekrar takin.(Aşaqidaki sekle bakıniz)

Telefon Kurulumu (Telefon Standi):

Telefonu masaya Telefon standi ile kurmak icin, Telefon un alto n bulunan Telefon standi icin boşluk olan yere Telefon standini takın. (Üst yarım, alt parça).

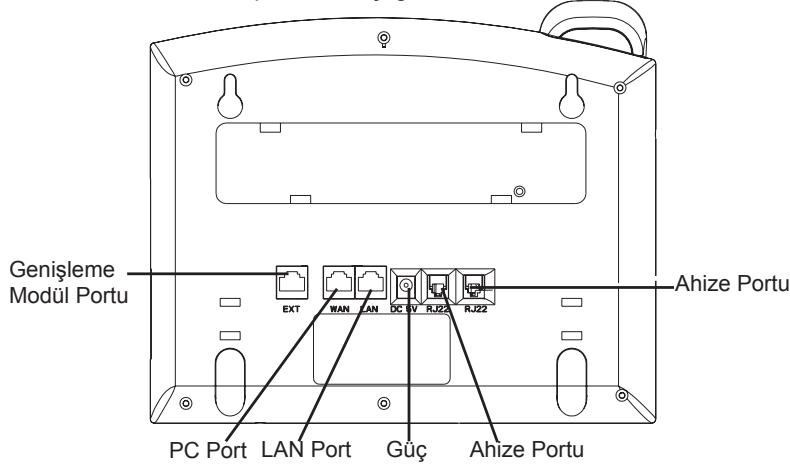

TELEFONUN BAGLANMASI:

Kurulum talimatlariini takip ederken asagidaki resme bakiniz.

GXP2120/2110 birimi kurmak icin asağidaki adımları izleyiniz:

1. Ahizeyi, ana Telefon kasasina Telefon kablosu ile baglayiniz.
2. Telefonun LAN portunu, Ethernet kablosunu kullanarak hub/anahtara veya bir yönlendiriciye (yönlendiricinin LAN tarafina) ait RJ-45 soketine baglayıniz.
3. 5V DC Çişis baglantisinı, Telefon üzerindekiGPC jacina bağlayiniz;GPC adap-. törünü elektrik prizine takiniz.
4. LCD, konfigürasyon ya da donanim yazilimiGPCelleme bilgisini österecektir. Devam etmeden.Once, luften tarih/zaman ekraninin görünmesini bekleyiniz.
5. Telefonun gōmūlù olduğu web sunucusunu ya da tuş takimi yapilandirma menüsunü kullanarak, statik IP ya da DHCP kullanarak Telefonun ileri yapilandirmasini yapabilirsiniz.

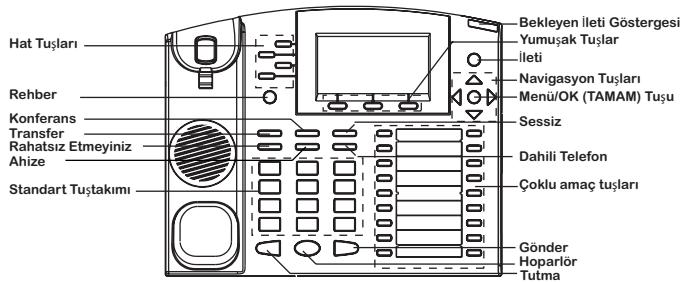

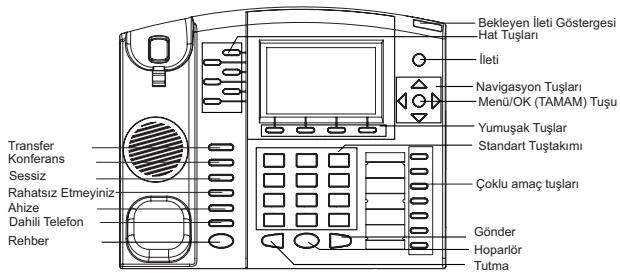

Tuş Takimi Kullanimi:içın İpuçlari:

GXP2120

GXP2110

1. MENU'ye erismek icin yuvarlak MENU duğmesine basiniz.
2. YUKARI/ASAGI ve SOL/SAg duğmelerini kullanarakmenüde gezin.
3. Bir�� seçimi yapilandirmak icin yuvarlak MENü duğmesine basıniz.
4. SESSIZ duğmesine basarak girdileri siliniz.
5. Gelen bir cagrì Oldugunda, ahize kaldirildiginda ya da MENU modu 20 saniye boyunca islem yapilmadiğinda, Telefon otomatik olarak MENU modundan Çikar.

TELEFON YAPILANDIRMASI:

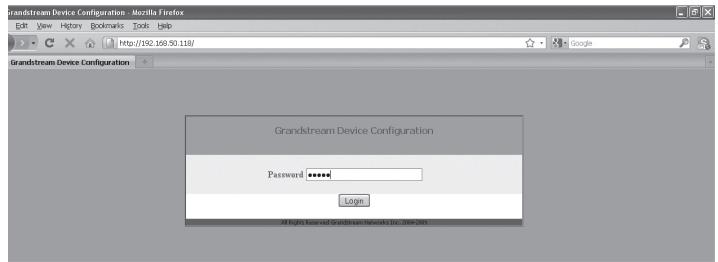

Web Tarayici kullanarak GXP2120/2110 yapilandirilmasi:

1. Telefonunuzun güçünün,açık oldalıkundan ve Internete®,oldalıkundan emin olun.

2. Telefonun menusüne girmek,—in MENU Düğmesine basin.

3. "Durum" ici "aşaqi" ok duğmesine basin ve IP adresini görmek ici MENÜ duğmesine basin.

4. PC tarayiciniza, Telefonunuzun IP adresini girin.
5. Varsayilan yonetici sifresi "admin"; varsayilan son kullanici sifresi "123" olmaktadir.

Tuş Takiminci Kullanarak GXP2120/2110 yapil兰花lmasi:

1. Telefonun kullanıda olmadıdağın emin olun.
2. Telefonu yapilandirmak icin tuş takimi MENÜ seçeneğine erişmek icin “MENÜ” duğmesine basın.
3. SIP Proxy, Outbound Proxy, SIP Kullanici ID, SIP Auth ID, SIP Şifre ayarlyingapilandirmak icin MENU-> Yapilandir seceneğinci seksin.
4. Telefonun temel Özelliklerini yapilandirmak icin MENÜŞecneklerini takip edin -örnégin: eger statik IP kullanıyorsa, IP adresi. Ayrıntilar icin, GXP Serisi Kullanı Kilavuzunu kontrol ediniz.
5. Telefonunuzu:yapilandirmak icin gerekli olabilecek ek ayarlamalar icin ITSP'niz (Internet Telefon Hizmet Saqlayicisi) ile iletisimeGPCINZ.

GXP2110/2120 EXT GENIŞLEME MODÜLÜ

GXP2110/2120EXT modülu, yogun isletme ortaminin aradiğ etkin olarakçagrl almak veçagri yapma yeteneğini eklemek icin ideal birçoźumdür. Her genisleme modülunün 56 adet programlanabilir duğmesi vardir. GXP Telefonu, Telefon icin 112 adet tam programlanabilir Telefon genislemesi ekleyerek, iki adet EXT Modülüne kadar destek saglar.

Not: Genisleme modul GXP2120/2110 icin ek bir aksesuardir ve kutusunun icinde yoktur.

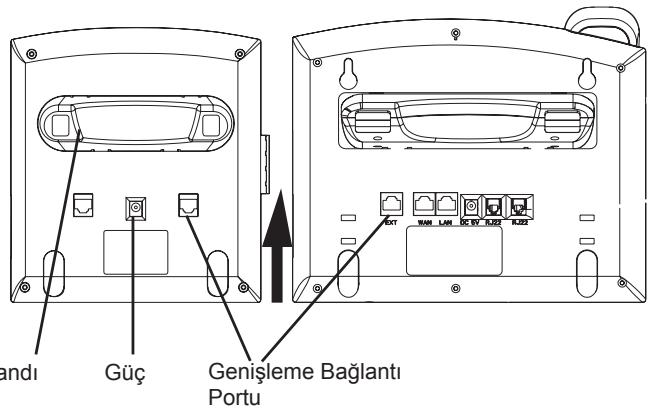

GXP2120/2110 参数 Genisleme Modulünün Kürulumu

Genisleme Standi

KURULUM

1. Standi genisleme modulune baglayiniz.
2. Telefon un konarinda bulunan destegin icine dokru kaydirak genisleme modul-unu Telefon un ana kasasa baglayiniz.
3. Verilen kabloyu kullanarak Genişleme Modülunü GXP ana kasasa baglayiniz.
4. Verilen universal güç adaptörunü kullanarak genisleme modülunü elektrik prizine baglayiniz.

YAPILANDIRMA:

1. Genisleme modülü uzerindeki;coklu amaç tuşları yapilandirmak icin, GXP Telefonun web yapilandirma ara yüzü giriniz.
2. Yapilandirmak istediginiz genisleme modulune baglı olarak "EXT1" ya da "EXT2" seçeneğine tklayiniz.
3. Coklu amaç tuşlarini istenen amaçlar icin yapilalandirin: Hizl Arama, BLF, Olay listesi BLF ya da Hazir Bulunma izleme.

Not: Ayrintili kullanici kilavuzu icin, luffen: http://www.grandstream.com/support/gxp_series/general/gxp_support.html adresini ziyaret ediniz.
