Type de produit	Mini PC
Marque	ASUS
Modèle	EEEBOX PC EB1033-B012G
Alimentation	Adaptateur secteur CC 19V
Ports avant	1x lecteur de cartes MMC/SD/SDHC, 1x bouton d'alimentation, 1x port USB, 1x prise microphone, 1x port combo casque + sortie audio S/PDIF
Ports arrière	1x connecteur antenne sans fil, 1x HDMI, 2x USB 3.0, 1x port réseau RJ-45, 1x port d'affichage VGA, 1x DCIN 19V, 1x port de verrouillage Kensington
Connectivité sans fil	Wi-Fi via antenne amovible
Connectivité réseau	Ethernet 10/100/1000 Mbps
Fonctions principales	Lecture de cartes mémoire, ports USB 3.0, sortie HDMI et VGA, port série (COM) (modèle EB1030), sortie audio numérique S/PDIF, verrou Kensington
Entretien et nettoyage	Débrancher tous les câbles avant nettoyage ; ne pas renverser de liquide ; ne pas bloquer les ouvertures de ventilation
Sécurité	Ne pas utiliser près de liquides ou sources de chaleur ; placer sur une surface stable ; ne pas marcher sur le cordon d'alimentation ; batterie lithium-ion à remplacer par type équivalent ; ne pas jeter avec les ordures ménagères
Informations générales	Conforme ENERGY STAR, normes CE et FCC, recyclage via programmes ASUS

FOIRE AUX QUESTIONS - EEEBOX PC EB1033-B012G ASUS

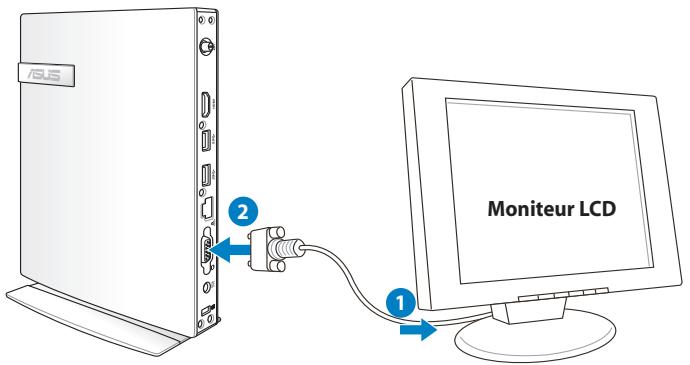

Comment connecter un écran au EEEBOX PC EB1033 ?

Utilisez le port HDMI ou le port VGA à l'arrière du système. Branchez une extrémité du câble à l'écran et l'autre au port correspondant.

Comment installer le socle fourni ?

Localisez le pas de vis sous le PC, alignez la vis du socle et serrez avec une pièce de monnaie pour sécuriser.

Comment restaurer le système d'exploitation aux paramètres d'usine ?

Au démarrage, appuyez sur F9, sélectionnez 'Windows setup [EMS Enabled]', puis suivez les instructions pour restaurer la partition par défaut.

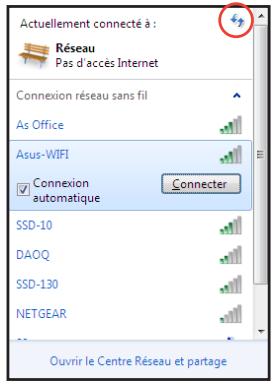

Comment configurer une connexion Wi-Fi ?

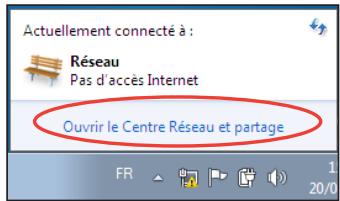

Vissez l'antenne sans fil fournie à l'arrière, puis sous Windows, cliquez sur l'icône réseau dans la zone de notification, sélectionnez votre réseau et entrez le mot de passe si nécessaire.

Quels ports sont disponibles à l'avant de l'appareil ?

Vous disposez d'un lecteur de cartes (MMC/SD/SDHC), d'un bouton d'alimentation, d'un port USB, d'une prise microphone et d'un port combo casque / S/PDIF.

Comment nettoyer le mini PC sans l'endommager ?

Débranchez tous les câbles d'alimentation et périphériques avant de nettoyer. Utilisez un chiffon sec et ne versez jamais de liquide sur l'appareil.

Que faire si le système ne démarre pas ?

Vérifiez d'abord que l'adaptateur secteur est bien connecté au port DCIN et à la prise murale. Si le problème persiste, contactez le support ASUS au 0 821 23 27 87 (France).

Comment utiliser une clé USB pour restaurer le système ?

Créez d'abord une sauvegarde de l'environnement par défaut sur une clé USB via F9 (option Backup). Ensuite, insérez la clé, démarrez le PC en appuyant sur Échap, sélectionnez la clé USB comme périphérique de démarrage et suivez les instructions de restauration.

Quels types de cartes mémoire sont supportés par le lecteur intégré ?

Le lecteur supporte les cartes MMC, SD et SDHC.

Comment économiser l'énergie avec le EEEBOX PC ?

Le PC est conforme ENERGY STAR, avec une mise en veille automatique après 15-30 minutes d'inactivité. Vous pouvez aussi ajuster les paramètres d'alimentation dans le Panneau de configuration Windows.

MODE D'EMPLOI EEEBOX PC EB1033-B012G ASUS

90 Territoire de Belfort

94 Val de Marne

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER, INC. ("ASUS").

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon. Toutes les marques mentionnées dans ce manuel sont la propriété de leurs propriétaires respectifs.

Des efforts particuliers ont été faits pour garantir que le contenu de ce manuel soit correct et à jour. Cependant, le fabricant n'offre aucune garantie sur l'exactitude de son contenu et se réserve le droit d'effectuer tout changement, et ce, à tout moment et sans avertissement.

Table des matières

Notes 4 Consignes de sécurité 9 Notes pour ce manuel 12

Bienvenue 13

Contenu de la boîte 13

Faire connaissance avec vous

EB1031/EB1030/EB1033 14

Vue avant 14 Vue arrière 16

Positionner votre PC 18

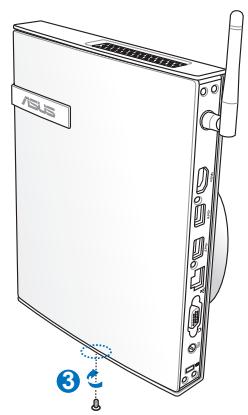

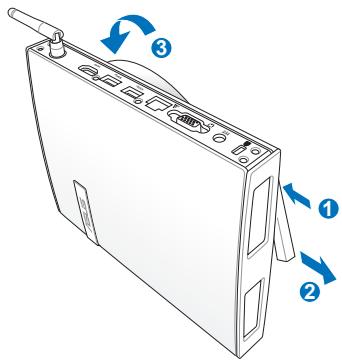

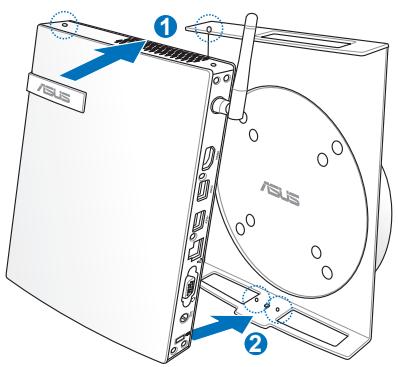

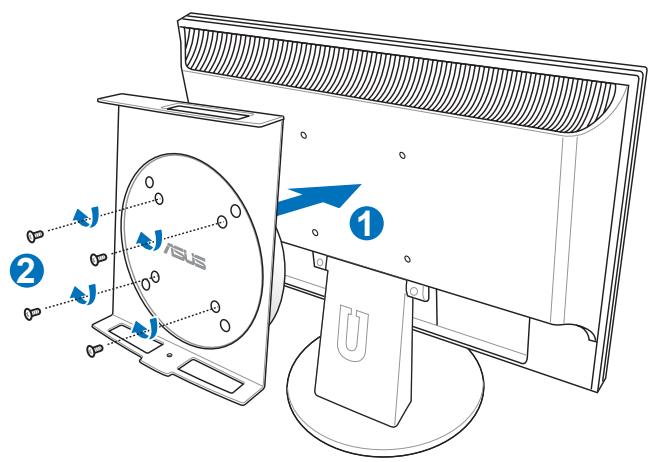

Installer le socle (optionnel) 18 Installer votre PC sur un moniteur (optionnel) 19

Configurer notre PC 22

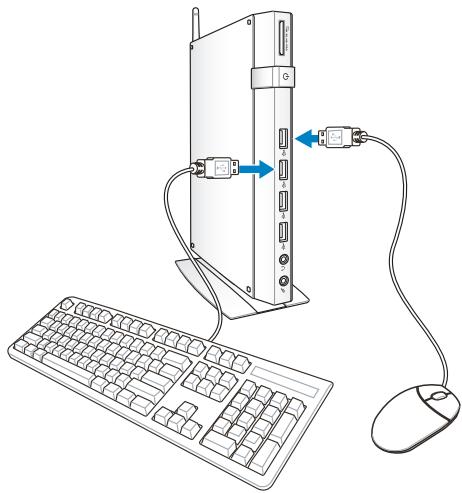

Connexion d'un écran 22 Connexion de périphériques USB 22 Connexion réseau 23

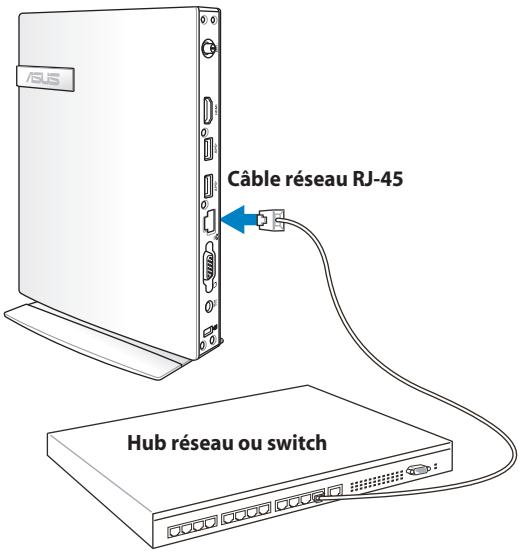

Connexion à un réseau local 23 Connexion Wi-Fi via l'antenne sans fil 23

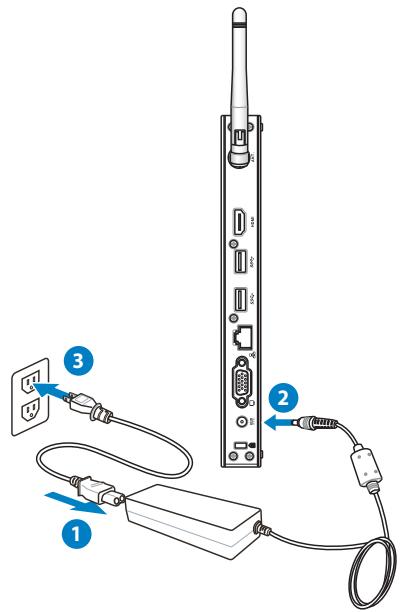

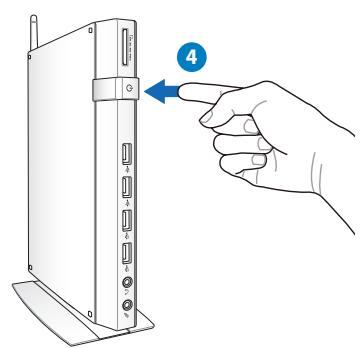

Allumer le système 24

Utiliser notre PC 25

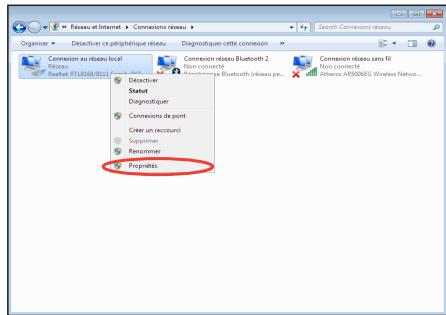

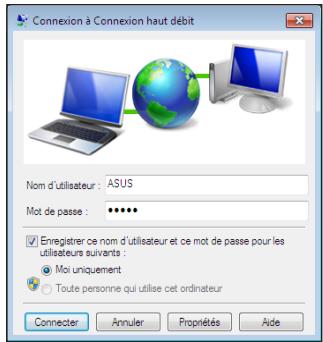

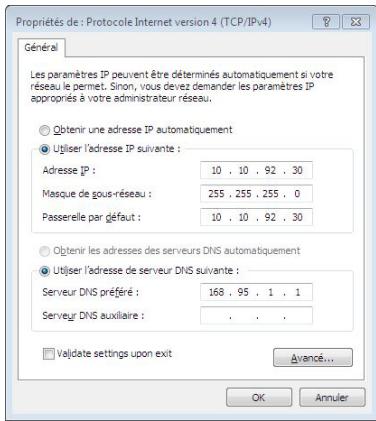

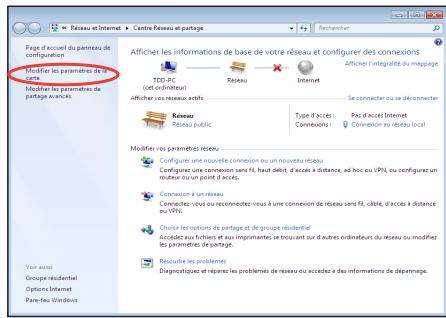

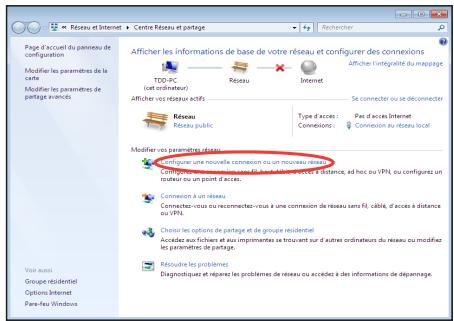

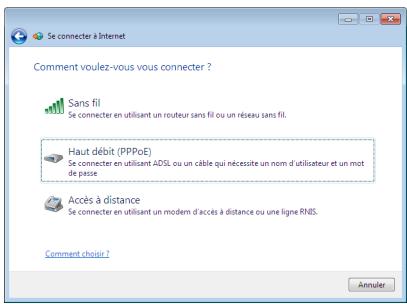

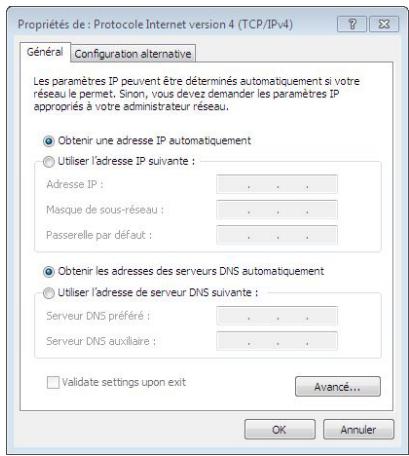

Configurer une connexion sans fil 25 Configurer une connexion filaire 26 ASUS Easy Update 30

Restaurer le système 31

Utiliser la partition de restauration 31

Restaurer le système d'exploitation dans sa configuration d'usine (Restauration F9) 31

Sauvegarder les données d'environnement par défaut sur un périphérique de stockage USB (Sauvegarde F9) 32

Utiliser le périphérique de stockage USB (Restauration USB) 33

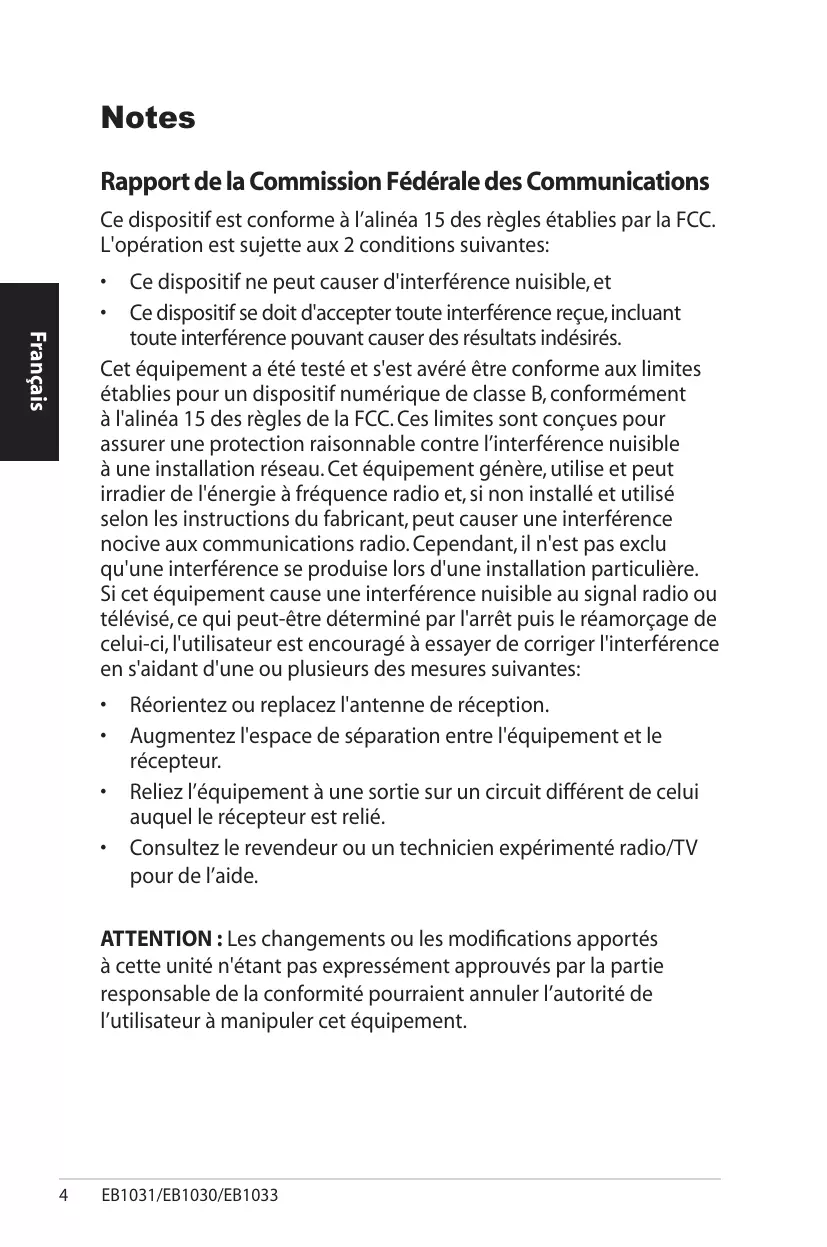

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes :

• Ce dispositif ne peut pas causer d'interférence nuisible, et
• Ce dispositif doit accepter toute interférence reçue, y compris toute interférence pouvant causer des résultats indésirables.

Cet équipement a été testé et s'est avéré conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti qu'aucune interférence ne se produise dans une installation particulière.

Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en éteignant puis en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger l'interférence en prenant une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Branchez l'équipement sur une prise située sur un circuit différent de celui du récepteur.
• Consultez le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser cet équipement.

Note sur l'exposition aux ondes radio

Cet équipement doit être installé et utilisé conformément aux instructions fournies. La distance entre les antennes et l'utilisateur ne doit pas être inférieure à [20 cm]. Cet appareil ne doit pas être placé à proximité d'autres antennes ou émetteurs ni fonctionner avec eux. Les instructions d'installation de l'antenne et les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour satisfaire aux normes d'exposition aux ondes radio.

Déclaration de conformité (DIRECTIVE R&TTE 1999/5/CE)

Les articles suivants ont été complétés et sont considérés comme pertinents et suffisants :

• Conditions essentielles telles que dans [Article 3]
• Conditions de protection pour la santé et la sécurité telles que dans [Article 3.1a] Test de sécurité électrique conformément à [EN 60950]
• Conditions de protection pour la compatibilité électromagnétique telles que dans [Article 3.1b]
• Test de la compatibilité électromagnétique selon [EN 301 489-1] et [EN 301 489-17], tests en accord avec [489-17].
• Utilisation efficace du spectre des radiofréquences selon l'[Article 3.2], tests radio en accord avec [EN 300 328-2].

Label CE

CE

Label CE pour les appareils sans fonction réseau sans fil / Bluetooth intégrée.

Cet appareil est conforme aux directives 2004/108/CE sur la "Compatibilité électromagnétique" et 2006/95/EC sur les "Faibles tensions".

Label CE pour les appareils avec fonction réseau sans fil / Bluetooth intégrée.

Cet appareil est conforme aux directives 1999/5/CE du Parlement Européen et du Conseil votées le 9 Mars 1999 concernant les équipements hertziens et les terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Canaux d'opération sans fil régionaux

Amérique du Nord

2.412-2.462 GHz

C.01 à C.11

Japon

2.412-2.484 GHz

C.01 à C.14

Europe ETSI

2.412-2.472 GHz

C.01 à C.13

Plages de fréquences sans fil restreintes en France

Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en intérieur est :

10 mW pour la plage de 2,4 GHz entière (2400 MHz-2483,5 MHz) ; 100 mW pour les fréquences entre 2446,5 MHz et 2483,5 MHz.

Les canaux 10 à 13 inclus fonctionnent dans la plage de 2446,6 MHz à 2483,5 MHz.

Il existe plusieurs possibilités pour une utilisation en extérieur : dans les propriétés privées ou dans les propriétés privées des personnes publiques, l'utilisation est sujette à une procédure d'autorisation préliminaire par le Ministère de la Défense, avec une puissance maximale autorisée de 100 mW dans la plage 2446,5-2483,5 MHz. L'utilisation en extérieur dans des propriétés publiques n'est pas permise.

Dans les départements listés ci-dessous, pour la plage de 2,4 GHz entière :

La puissance maximale autorisée en intérieur est de 100 mW ; la puissance maximale autorisée en extérieur est de 10 mW. Départements pour lesquels l'utilisation de la plage des 2400-2483,5 MHz est permise avec un EIRP inférieur à 100 mW en intérieur et à 10 mW en extérieur :

01 Ain

02 Aisne

03 Allier

05 Hautes-Alpes

08 Ardennes

09 Ariège

11 Aude

12 Aveyron

16 Charente

24 Dordogne

25 Doubs

26 Drôme

32 Gers

36 Indre

37 Indre-et-Loire

41 Loir-et-Cher

45 Loiret

50 Manche

55 Meuse

58 Nièvre

59 Nord

60 Oise

61 Orne

63 Puy-de-Dôme

64 Pyrénées-Atlantiques

66 Pyrénées-Orientales

67 Bas-Rhin

68 Haut-Rhin

70 Haute-Saône

71 Saône-et-Loire

75 Paris

82 Tarn-et-Garonne

84 Vaucluse

88 Vosges 89 Yonne

90 Territoire de Belfort

94 Val-de-Marne

Ces exigences peuvent évoluer au fil du temps. Ainsi, vous pourrez par la suite utiliser votre carte Wi-Fi dans davantage de départements français. Veuillez vérifier auprès de l'ART pour les dernières informations (www.arcep.fr).

Votre carte WLAN émet moins de 100 mW, mais plus de 10 mW.

Rapport du Département canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Rapport d'Industrie Canada relatif à l'exposition aux radiations

Cet équipement a été testé et s'est avéré être conforme aux limites établies par Industrie Canada en termes d'exposition aux radiations dans un environnement non contrôlé. Afin de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission. L'utilisateur doit suivre les instructions de fonctionnement de ce manuel d'utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences, ET
• Cet appareil doit tolérer tout type d'interférences, incluant les interférences pouvant déclencher une opération non désirée de l'appareil.

REACH

Conforme avec le Règlement REACH (Enregistrement, Évaluation, Autorisation et Restriction des produits chimiques), nous avons publié la liste des substances chimiques utilisées dans nos produits sur le site Web ASUS REACH à l'adresse http://csr.asus.com/english/REACH.htm.

Consignes de sécurité

Votre EB1031/EB1030/EB1033 a été créé et testé pour satisfaire aux standards de sécurité les plus récents en matière d'équipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que vous respectiez les consignes de sécurité représentées dans ce manuel.

Configurer votre système

• Avant d'utiliser votre système, lisez et suivez les instructions de la documentation.
• N'utilisez pas ce produit à proximité de liquides ou d'une source de chaleur, tel qu'un radiateur.
• Positionnez le système sur une surface stable à l'aide du socle. N'utilisez pas le système sans son socle.
• Les ouvertures situées sur le boîtier de l'ordinateur sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. N'insérez jamais d'objet dans les ouvertures de ventilation. Utilisez ce produit dans un environnement avec une température ambiante comprise entre 0°C et 35°C.
• Si vous utilisez une rallonge, vérifiez que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette dernière.

Précautions à suivre lors de l'utilisation

• Ne marchez pas sur le cordon d'alimentation, et ne posez rien dessus.
• Ne renversez pas d'eau ou tout autre liquide sur votre système.
• Lorsque le système est éteint, une certaine quantité de courant résiduel continue à circuler dans le système. Débranchez systématiquement tous les câbles d'alimentation, de modems et de réseau, des prises murales avant de nettoyer le système.
• Déconnectez le système du secteur, et demandez conseil à votre revendeur ou à un technicien qualifié si :

La prise ou le câble d'alimentation est endommagé. Du liquide a été renversé sur le système. Le système ne fonctionne pas correctement alors que les consignes ont été respectées. Le système est tombé ou le boîtier est endommagé. Les performances du système s'altèrent.

Avertissement sur les batteries Lithium-Ion

MISE EN GARDE : Danger d'explosion si la batterie n'est pas remplacée correctement. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant.

Avertissement de sécurité relatif aux lasers

PAS DE DÉMONTAGE : La garantie ne couvre pas les appareils ayant été désassemblés par les utilisateurs.

NE PAS jeter le Eee Box dans une benne à ordures municipale. Ce produit a été conçu de sorte à pouvoir réutiliser ou recycler certains composants. Le symbole de la benne à roue barrée indique que ce produit (équipement électrique ou électronique) ne doit pas être placé dans une décharge publique. Vérifiez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

NE PAS jeter la batterie dans une benne à ordures municipale. Le symbole de la benne à roue barrée indique que la pile ne doit pas être placée dans une décharge publique.

Déclaration de conformité aux normes environnementales internationales

ASUS développe une conception écologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le lien http://csr.asus.com/english/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUS sont conformes :

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Swiss Energy Laws

Services de reprise et de recyclage

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans notre pays.

Produit conforme à la norme ENERGY STAR

ENERGY STAR

ENERGY STAR est un programme conjoint entre l'Agence pour la protection de l'environnement (EPA) et le département de l'Energie (DOE) des États-Unis permettant de faire des économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques.

Tous les produits ASUS portant le logo ENERGY STAR sont conformes au standard ENERGY STAR et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L'ordinateur bascule automatiquement en mode veille après une période de 15 à 30 minutes d'inactivité. Pour sortir l'ordinateur du mode veille, cliquez sur la souris ou sur une touche quelconque du clavier. Veuillez visiter le site Web http://www.energy.gov/powermanagement pour plus de détails sur la gestion d'énergie et ses avantages pour la protection de l'environnement. Vous pouvez également visiter le site http://www.energystar.gov pour plus d'informations sur le programme ENERGY STAR.

REMARQUE : La norme ENERGY STAR n'est pas supportée sur les modèles fonctionnant sous Freedos ou Linux.

Notes pour ce manuel

Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre note des symboles suivants. Ces symboles possèdent différents degrés d'importance :

AVERTISSEMENT : Instructions que vous DEVEZ suivre pour éviter de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

ASTUCE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

NOTE : Informations additionnelles destinées à certaines situations spécifiques.

Bienvenue

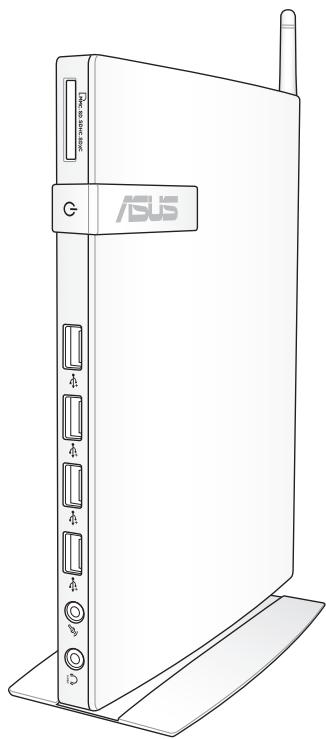

Félicitations pour l'achat du EB1031/EB1030/EB1033. Les illustrations suivantes font état du contenu de la boîte de votre ordinateur. Si l'un des éléments ci-dessous était manquant ou endommagé, contactez votre revendeur.

Contenu de la boîte

EB1031/EB1030/EB1033	Socle (optionnel)	Kit VESA et sachet de vis (optionnel)
Récepteur (optionnel)	Antenne	Adaptateur Mini jack - S/PDIF (EB1031)
Télécommande (optionnelle)	Carte de garantie	Guide de démarrage rapide

Si l'appareil ou l'un de ses composants est défaillant lors d'une utilisation normale et durant la période de garantie, visitez un centre après-vente ASUS muni de la carte de garantie pour tout remplacement des composants défectueux.

Faire connaissance avec votre EB1031/EB1030/EB1033

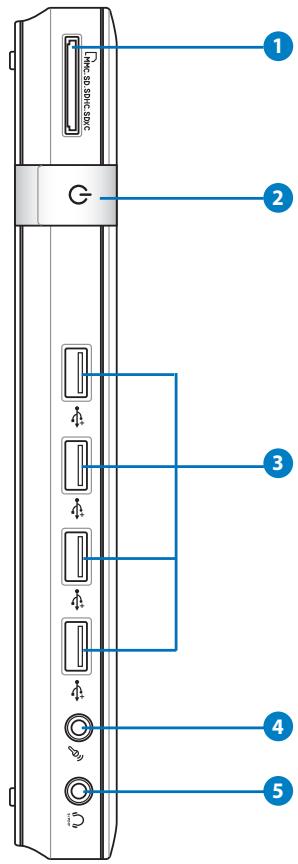

Vue avant

Référez-vous au diagramme ci-dessous pour identifier les composants localisés à l'avant de l'appareil.

Slot pour cartes mémoire

Le lecteur de cartes mémoire embarqué supporte les cartes MMC/SD/SDHC utilisées pour les caméscopes numériques, lecteurs MP3, téléphones mobiles et PDA.

Bouton d'alimentation

L'interrupteur d'alimentation permet de mettre l'appareil sous/hors tension.

Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils-photos et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

Port microphone

Le port microphone est destiné à la connexion d'un microphone utilisé généralement pour les visioconférences ou de simples enregistrements audio.

Port combo casque + sortie audio (S/PDIF Out)

Le port casque stéréo de 1/8" (3,5 mm) est utilisé pour la connexion d'un casque ou de haut-parleurs externes.

Connectez un câble audio stéréo de 3,5 mm sur ce port pour des transferts audio analogiques et numériques.

Pour une sortie S/PDIF, connectez l'adaptateur mini

jack audio vers S/PDIF fourni à votre amplificateur.

(réservé au modèle EB1031)

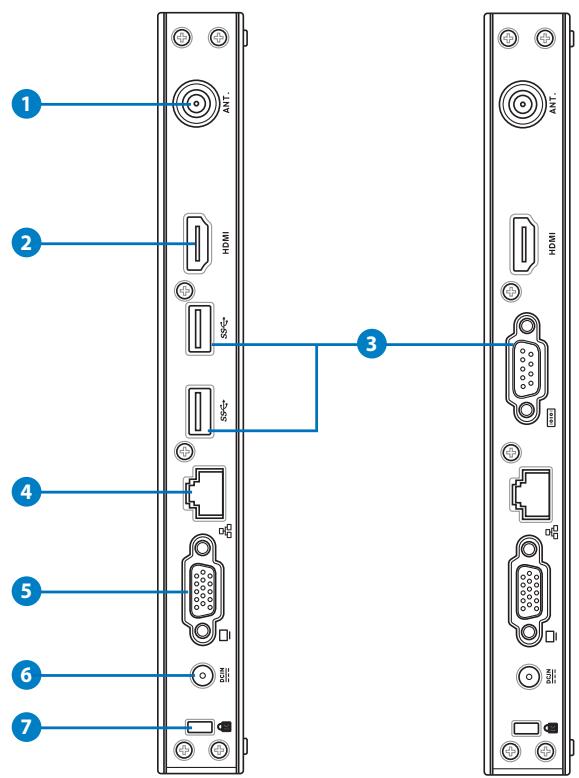

Vue arrière

Référez-vous au diagramme ci-dessous pour identifier les composants localisés à l'arrière de l'appareil.

1 (+) Connecteur pour antennes sans fil

Ce connecteur est utilisé pour la connexion de l'antenne sans fil fournie afin d'accroître la réception du signal sans fil.

L'antenne amovible peut être installée pour obtenir une couverture effective lorsqu'une connexion Wi-Fi est utilisée.

HDMI Port HDMI

Le port HDMI (High Definition Multimedia Interface) supporte les périphériques d'affichage Full-HD tel qu'un téléviseur ou un moniteur LCD afin de permettre l'affichage sur un écran externe.

3 Port USB (3.0) (EB1031/EB1033)

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils-photos et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

Port série (COM) (EB1030)

Ce port D-sub 9 broches supporte les dispositifs série tels que les tablettes graphiques, les souris et les modems réseau compatibles avec la norme série.

4 Port réseau

Le port LAN RJ-45 de 8 broches supporte un câble Ethernet standard pour la connexion à un réseau local.

5 Port d'affichage (Moniteur)

Le port D-sub 15 broches supporte les périphériques d'affichage VGA tel qu'un moniteur ou un projecteur afin de permettre l'affichage sur un écran large.

6 DCIN Port d'alimentation (CC 19V)

L'adaptateur d'alimentation inclus convertit le courant alternatif en courant continu pour alimenter le système. Pour éviter d'endommager le PC, utilisez toujours l'adaptateur d'alimentation fourni.

L'adaptateur d'alimentation peut devenir chaud ou brûlant lors de son utilisation. Ne pas couvrir l'adaptateur et le garder à distance de votre corps.

7 Port de verrouillage Kensington

Le port pour verrou Kensington® permet de sécuriser l'appareil grâce aux produits Kensington® destinés à la sécurité. Ces produits consistent en général en un câble et un verrou métallique qui permettent d'attacher le portable à un objet fixe.

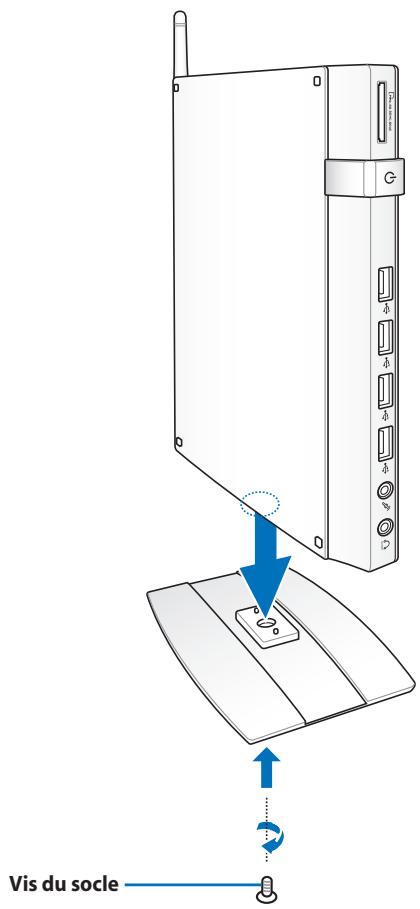

Installer le socle (optionnel)

Placez le EB1031/EB1030/EB1033 sur son socle. Pour ce faire :

1. Localisez le pas de vis sous le EB1031/EB1030/EB1033.
2. Alignez la vis du socle au pas de vis du PC, puis sécurisez le socle au PC à l'aide d'une pièce de monnaie.

Installer votre PC sur un moniteur (optionnel)

Vous pouvez aussi installer votre EB1031/EB1030/EB1033 à l'arrière d'un moniteur. Pour ce faire :

1. Sécurisez la tablette rotative à votre moniteur à l'aide de quatre vis fournies dans le kit VESA.

Pour sécuriser la tablette rotative, votre moniteur doit être compatible avec le standard VESA75 ou VESA100.

1. Placez votre PC sur la tablette rotative comme illustré ci-dessous. Puis, sécurisez le PC à la tablette à l'aide de la vis destinée au socle.

Assurez-vous que le logo ASUS est bien centré dans le cercle lors de l'arrimage du PC, pour garantir que ce dernier puisse correctement pivoter.

1. Le kit de fixation VESA permet de faire pivoter le PC afin de faciliter l'accès aux ports d'E/S. Pour faire pivoter le PC lorsque celui-ci est sécurisé au kit VESA, appuyez sur le levier situé sous le kit VESA pour déverrouiller la plaque tournante. Puis, faites pivoter le PC vers la droite ou la gauche selon vos besoins.

1. Il est recommandé de repositionner le PC dans une position verticale lorsqu'il est utilisé.
2. Veuillez faire attention aux câbles connectés lors de l'utilisation de la plaque tournante VESA. Pour éviter les risques d'accident, la plaque tournante a été conçue pour ne pivoter qu'à un angle maximum de 90° vers la droite / gauche.

Il est nécessaire de connecter certains périphériques avant de pouvoir utiliser votre EB1031/EB1030/EB1033.

Connexion d'un écran

Connectez une extrémité d'un câble VGA à un moniteur LCD (1) et l'autre extrémité au port d'affichage (Moniteur) situé à l'arrière du système (2).

Connexion de périphériques USB

Connectez des périphériques USB tels qu'un clavier avec ou sans fil (selon les régions), une souris ou une imprimante aux ports USB du système.

Connexion réseau

Connexion à un réseau local

Connectez une extrémité du câble réseau au port Réseau situé à l'arrière du système et l'autre extrémité à un hub ou un switch.

Connexion Wi-Fi via l'antenne sans fil

L'antenne sans fil est disponible pour améliorer la réception des signaux sans fil. L'antenne amovible peut être installée pour obtenir une meilleure couverture lorsqu'une connexion Wi-Fi est utilisée.

Allumer le système

Connectez l'adaptateur secteur au port DC IN situé à l'arrière du système, puis appuyez sur le bouton d'alimentation situé à l'avant de l'appareil.

Lorsque vous n'utilisez pas votre EB1031/EB1030/EB1033, débranchez l'adaptateur secteur pour économiser de l'énergie. - Ajustez les paramètres de consommation électrique à partir du Panneau de configuration de Windows®. Ceci permet à votre EB1031/EB1030/EB1033 d'être pleinement opérationnel tout en économisant de l'énergie.

Pour accéder au BIOS, appuyez sur la touche au démarrage du système.

Les captures d'écran de cette section sont données à titre indicatif. Celles-ci peuvent varier en fonction du système d'exploitation. Visitez le site Web d'ASUS sur www.asus.com pour plus d'informations.

Configurer une connexion sans fil

Pour établir une connexion réseau sans fil, suivez les instructions suivantes :

Pour des raisons de sécurité, ne vous connectez PAS à un réseau non sécurisé. Le faire peut rendre les données transmises visibles par d'autres personnes.

1. Faites un clic droit sur l'icône réseau avec une étoile orange dans la zone de notification de Windows®.
2. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter depuis la liste des réseaux sans fil disponibles, puis cliquez sur Connecter.

Cliquez sur l'icône située en haut à droite pour actualiser la liste des réseaux sans fil.

1. La saisie d'un mot de passe peut être nécessaire.
2. Une fois la connexion établie, celle-ci apparaîtra dans la liste.
3. L'icône de réseau sans fil apparaîtra dans la zone de notification de Windows®.

Configurer une connexion filaire

Pour établir une connexion réseau filaire, suivez les instructions suivantes :

Utiliser une connexion à IP dynamique ou PPPoE :

1. Cliquez sur l'icône réseau avec un

Cliquez sur l'icône jaune de la zone de notification de Windows® et sélectionnez Ouvrir le Centre Réseau et partage.

2. Cliquez sur l'option Modifier les paramètres de la carte située sur la gauche.

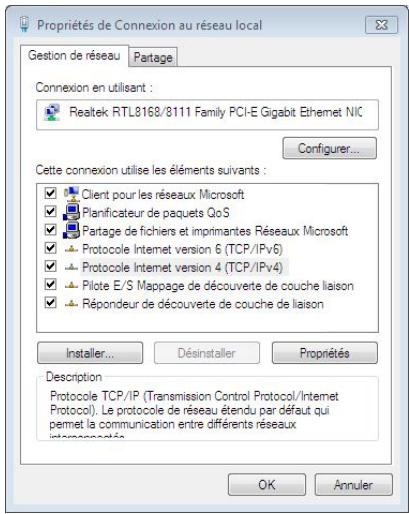

3. Faites un clic droit sur Connexion au réseau local et sélectionnez Propriétés.

1. Cliquez sur Protocole Internet Version 4 (TCP/IPv4), puis cliquez sur Propriétés.
2. Cliquez sur Obtenir une adresse IP automatiquement, puis cliquez sur OK.

(Suivez les étapes suivantes si vous utilisez une connexion PPPoE)

1. Retournez à la page Centre Réseau et partage et cliquez sur Configurer une nouvelle connexion ou un nouveau réseau.

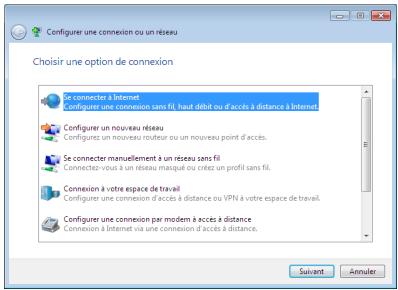

7. Sélectionnez Se connecter à Internet et cliquez sur Suivant.

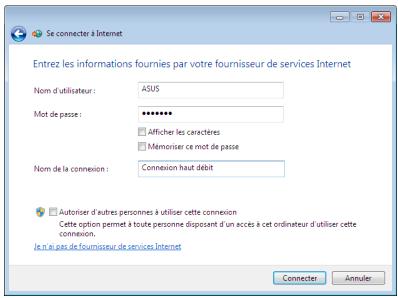

9. Remplissez les champs Nom d'utilisateur, Mot de passe et Nom de la connexion. Cliquez sur Connecter.

11. Cliquez sur l'icône réseau de la zone de notification, puis sur la connexion que vous venez de créer.

8. Sélectionnez Haut débit (PPPoE) et cliquez sur Suivant.

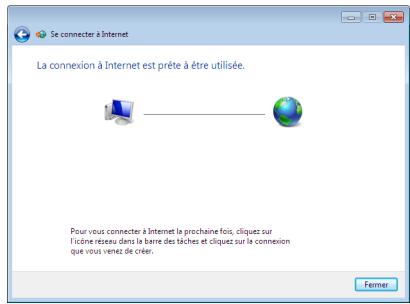

10. Cliquez sur Fermer pour terminer la configuration.

12. Entrez votre nom d'utilisateur et mot de passe. Cliquez sur Connecter pour vous connecter à Internet.

Utiliser une adresse IP statique :

1. Répétez les étapes 1 à 4 de la section précédente pour configurer une connexion à adresse IP fixe. 2. Cliquez sur Utiliser l'adresse IP suivante.
2. Remplissez les champs Adresse IP, Masque de sous-réseau et Passerelle par défaut.
3. Si nécessaire, entrez l'adresse de votre serveur DNS favori.
4. Une fois terminé, cliquez sur OK pour créer la connexion réseau.

ASUS Easy Update

ASUS Easy Update est un outil logiciel qui détecte et télécharge automatiquement les dernières versions de BIOS, pilotes et applications pour votre EB1031/EB1030/EB1033.

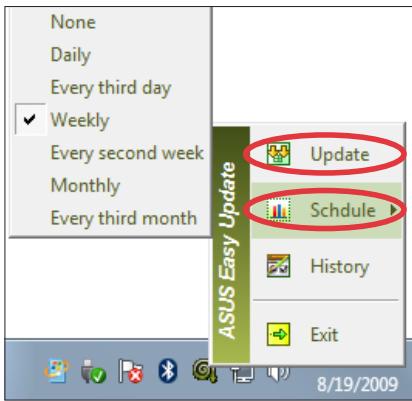

1. Dans la zone de notification de Windows®, faites un clic droit sur l'icône ASUS Easy Update.
2. Sélectionnez Schedule (Programmer) pour déterminer à quelle fréquence vous souhaitez que le système soit mis à jour.
3. Sélectionnez Update (Mettre à jour) pour activer la mise à jour.

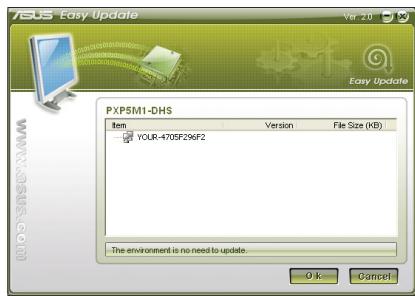

4. Cliquez sur OK pour afficher les éléments que vous souhaitez télécharger.

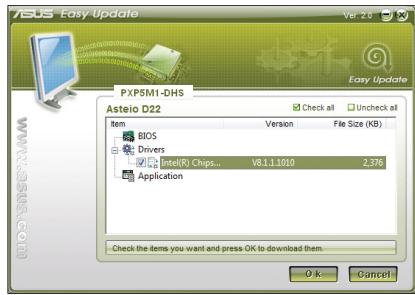

5. Cochez le(s) élément(s) que vous souhaitez télécharger, puis cliquez sur OK.

Restaurer le système

Utiliser la partition de restauration

La partition de restauration contient une image du système d'exploitation, des pilotes et des utilitaires installés sur votre système en usine. La partition de restauration offre une solution de restauration complète permettant de restaurer rapidement la partie logicielle de votre système dans son état de fonctionnement d'origine, à condition que votre disque dur soit en bon état. Avant d'utiliser la partition de restauration, copiez vos données sur un périphérique de stockage USB ou un lecteur réseau et prenez note de tous vos paramètres de configuration personnalisés (tels que vos paramètres réseau).

Restaurer le système d'exploitation dans sa configuration d'usine (Restauration F9)

1. Appuyez sur [F9] lors du démarrage du système.
2. Sélectionnez Windows setup [EMS Enabled] lorsqu'il apparaît puis appuyez sur [Entrée].
3. Sélectionnez votre langue et cliquez sur Next.
4. Sélectionnez Recover the OS to the Default Partition et cliquez sur Next.
5. La partition par défaut apparaît. Cliquez sur Next.
6. Les données contenues sur la partition par défaut seront effacées. Cliquez sur Recover pour lancer le processus de restauration.

Toutes les données de la partition sélectionnée seront supprimées. Veillez donc à d'abord faire une copie de sauvegarde de vos données avant de continuer.

1. Une fois la restauration terminée, cliquez sur Reboot pour redémarrer le système.

Sauvegarder les données d'environnement par défaut sur un périphérique de stockage USB (Sauvegarde F9)

1. Répétez les étapes 1 à 4 de la section précédente.
2. Sélectionnez Backup the Factory Environment to a USB Drive et cliquez sur Next.
3. Connectez un périphérique de stockage USB pour lancer le processus de sauvegarde.

La taille du périphérique de stockage USB connecté doit être supérieure à 20 Go. La taille requise peut varier en fonction du modèle de votre ordinateur.

1. Sélectionnez le périphérique de stockage à utiliser si plus d'un dispositif de stockage externe est connecté à votre Eeel Top PC/EeelBox PC et cliquez sur Next.

S'il existe déjà une partition de taille appropriée contenue dans le périphérique de stockage USB (ex : une partition ayant été utilisée comme partition de sauvegarde), le système affichera cette partition automatiquement et la réutilisera pour la sauvegarde.

1. En fonction des situations, les données du périphérique de stockage USB ou de la partition sélectionnée seront effacées. Cliquez sur Backup pour lancer le processus de sauvegarde.

Toutes les données de la partition sélectionnée ou du périphérique de stockage seront supprimées. Veillez donc à d'abord faire une copie de sauvegarde de vos données avant de continuer.

1. Une fois le processus terminé, cliquez sur Reboot pour redémarrer le système.

Utiliser le périphérique de stockage USB (Restauration USB)

Si la partition de restauration de votre système est défectueuse, utilisez un périphérique de stockage USB pour restaurer la partition ou les données d'environnement par défaut sur la totalité du disque dur.

1. Connectez le périphérique de stockage USB sur lequel vous avez sauvegardé les données d'environnement par défaut.
2. Appuyez sur pour le EeeTop PC ou sur pour le EeeBox PC au démarrage pour voir apparaître l'écran Please select boot device. Sélectionnez USB:XXXXX pour démarrer à partir du périphérique de stockage USB.
3. Sélectionnez votre langue puis cliquez sur Next.
4. Sélectionnez Restore et cliquez sur Next.
5. Sélectionnez une tâche puis cliquez sur Next. Options disponibles :

- Restaurer uniquement le système d'exploitation sur la partition par défaut

Sélectionnez cette option si vous souhaitez simplement restaurer le système d'exploitation sur la partition par défaut. Cette option supprimera toutes les données sur la partition système "C" et conservera la partition "D" en l'état. Après avoir cliqué sur Next, la partition par défaut apparaîtra. Cliquez de nouveau sur Next.

- Restaurer tout le disque dur

Sélectionnez cette option si vous souhaitez restaurer le EeeTop PC/EeeBox PC dans sa configuration d'usine. Cette option supprimera toutes les données du disque dur et créera une nouvelle partition système "C", une partition "D" ne contenant aucune donnée et une partition de restauration.

1. Les données contenues sur la partition par défaut ou sur la totalité du disque dur seront supprimées en fonction de l'option sélectionnée à l'étape précédente. Cliquez sur Restore pour lancer le processus.
2. Une fois le processus de restauration terminé, cliquez sur Reboot pour redémarrer le système.

Informations de contact ASUS

ASUSTeK COMPUTER INC.

Adresse : 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Téléphone : [phone]

Fax : [phone]

E-mail : [e-mail]

Support en ligne : support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse : 800 Corporate Way, Fremont, CA 94539, USA

Téléphone : [phone]

Fax : [phone]

Site Web : www.asus.com

Support technique

Téléphone [phone]

Fax support [phone]

Support en ligne support.asus.com

ASUS France SARL

Adresse 10, Allée de Bienvenue, 93160 Noisy Le Grand, France

Téléphone [phone]

Site Web www.france.asus.com

Support technique

Téléphone [phone]

Fax [phone]

Support en ligne support.asus.com

EB1030/1031/1033

Manuel d'utilisation

G6785

Première édition V1

Février 2012

03 Allier 09 Ariège 16 Charente 26 Drôme 37 Indre-et-Loire 50 Manche 59 Nord 63 Puy-de-Dôme

66 Pyrénées-Orientales 68 Haut-Rhin 71 Saône-et-Loire 82 Tarn-et-Garonne 88 Vosges 89 Yonne 94 Val-de-Marne

90 Territoire de Belfort

94 Val-de-Marne

90 Territoire de Belfort

94 Val-de-Marne

Support en ligne support.assus.com

ASUS COMPUTER INTERNATIONAL (America)

Support en ligne support.assus.com

90 Territoire de Belfort

94 Val-de-Marne

4 Port série (Port COM) (EB1030)
