EEEBOX PC EB1007P-B0107 - Mini PC ASUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mini PC
Marque	ASUS
Modèle	EEEBOX PC EB1007P-B0107
Processeur	Intel Atom (non spécifié, estimation raisonnable)
Stockage	Disque dur SATA (capacité non spécifiée)
Mémoire vive	Non spécifié
Système d'exploitation	Windows 7 (préinstallé, non compatible Windows 8)
Connectivité sans fil	Wi-Fi avec antenne externe amovible
Connectivité réseau	Ethernet RJ45
Ports USB	USB 2.0 (avant et arrière)
Port eSATA	1 port eSATA
Sortie vidéo	VGA (D-sub 15 broches)
Audio	Prise casque (sortie) et microphone (entrée)
Lecteur de cartes	MMC/SD/SDHC
Alimentation	Adaptateur secteur 19V DC
Sécurité	Verrou Kensington, batterie lithium-ion
Contenu du carton	Ordinateur, socle, kit VESA, antenne, adaptateur, câbles, guide de démarrage rapide, carte de garantie

FOIRE AUX QUESTIONS - EEEBOX PC EB1007P-B0107 ASUS

Comment connecter mon EeeBox à un écran ?

Utilisez un câble VGA pour connecter le port VGA (Moniteur) à l'arrière de l'ordinateur à un moniteur LCD. Assurez-vous que l'écran est sous tension.

Comment installer l'antenne Wi-Fi ?

Vissez l'antenne fournie sur le connecteur situé à l'arrière de l'appareil. Ne la faites pas pivoter à plus de 180-270 degrés pour éviter de l'endommager. Elle améliore la réception du signal Wi-Fi.

Comment restaurer le système d'exploitation aux paramètres d'usine ?

Au démarrage, appuyez sur F9. Sélectionnez 'Windows setup [EMS Enabled]', choisissez votre langue, puis 'Recover the OS to the Default Partition'. Confirmez pour lancer la restauration. Toutes les données de la partition seront effacées.

Comment créer une sauvegarde USB de l'environnement d'usine ?

Appuyez sur F9 au démarrage, sélectionnez 'Backup the Factory Environment to a USB Drive'. Connectez une clé USB d'au moins 20 Go, sélectionnez-la et cliquez sur 'Backup'. Les données de la clé seront effacées.

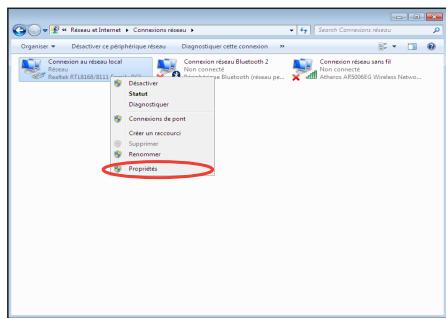

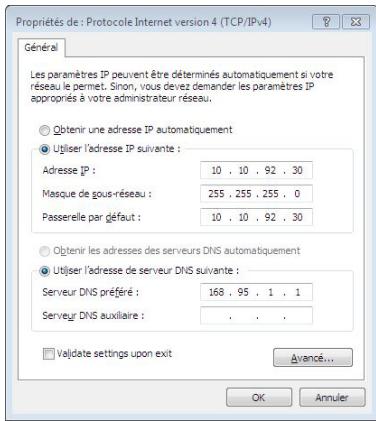

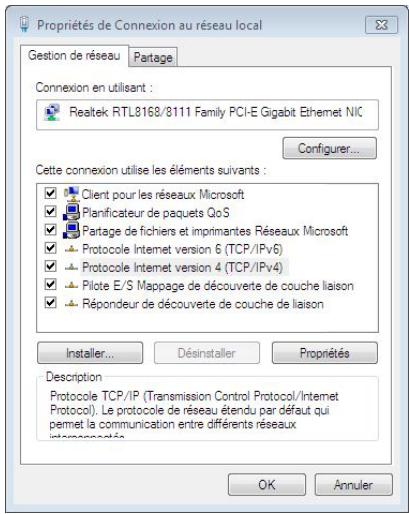

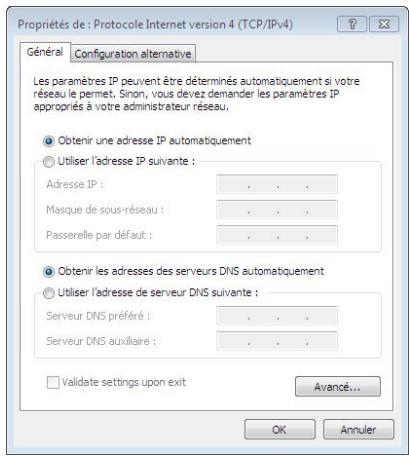

Comment configurer une connexion réseau filaire ?

Connectez un câble Ethernet au port RJ45. Dans Windows, cliquez sur l'icône réseau, ouvrez le Centre Réseau et partage, modifiez les paramètres de la carte, configurez IPv4 en automatique ou en statique selon votre réseau.

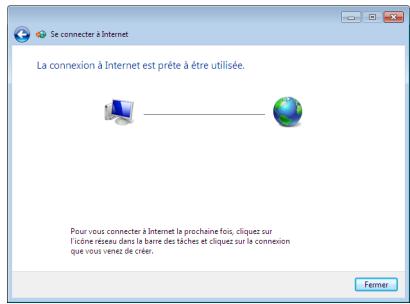

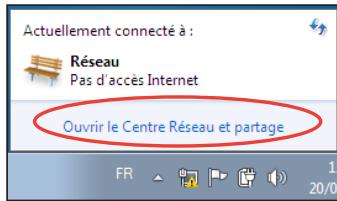

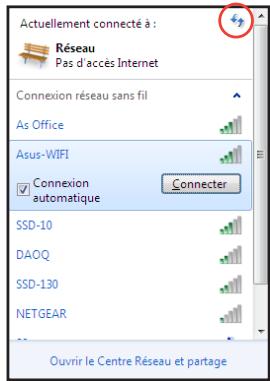

Comment configurer une connexion Wi-Fi ?

Cliquez droit sur l'icône réseau dans la zone de notification, sélectionnez le réseau souhaité, cliquez sur Connecter. Saisissez le mot de passe si nécessaire. Assurez-vous que l'antenne Wi-Fi est installée.

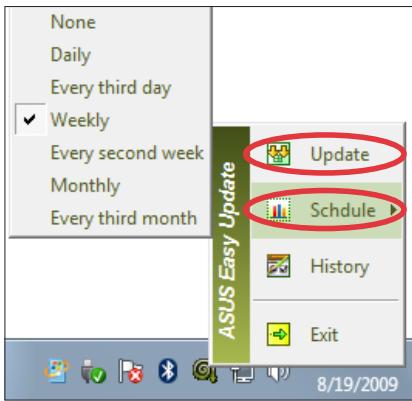

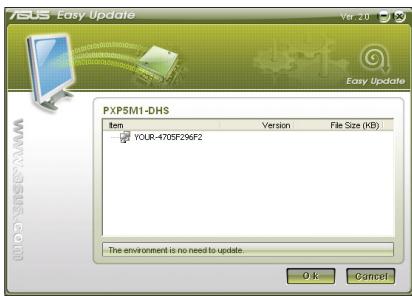

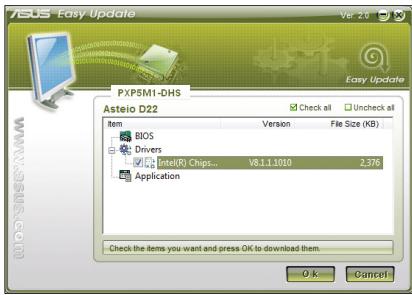

Comment utiliser ASUS Easy Update ?

Faites un clic droit sur l'icône ASUS Easy Update dans la zone de notification. Vous pouvez programmer les mises à jour ou les lancer manuellement. Cochez les éléments à télécharger (BIOS, pilotes, applications).

Que faire si le système ne démarre pas ?

Vérifiez que l'adaptateur secteur est branché et que le bouton d'alimentation est enfoncé. Si le problème persiste, débranchez tous les périphériques et essayez de démarrer. Utilisez la restauration F9 ou le support USB si nécessaire.

Comment nettoyer mon mini PC ?

Éteignez et débranchez l'appareil. Utilisez un chiffon doux et sec. Ne renversez pas de liquide. Ne bloquez pas les ouvertures de ventilation. Consultez le manuel pour plus de détails.

Comment sécuriser l'appareil avec un verrou Kensington ?

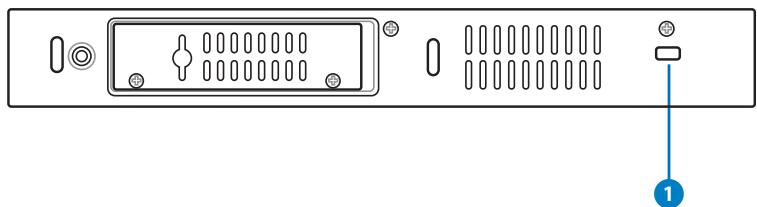

Le port de verrouillage Kensington se trouve sous l'ordinateur. Insérez le verrou compatibles Kensington et fixez le câble à un objet fixe pour prévenir le vol.

MODE D'EMPLOI EEEBOX PC EB1007P-B0107 ASUS

90 Territoire de Belfort

94 Val de Marne

Copyright © 2012 ASUSTeK COMPUTER INC. Tous droits réservés.

Aucun extrait de ce manuel, incluant les produits et logiciels qui y sont décrits, ne peut être reproduit, transmis, transcrit, stocké dans un système de restitution, ou traduit dans quelque langue que ce soit sous quelque forme ou quelque moyen que ce soit, à l'exception de la documentation conservée par l'acheteur dans un but de sauvegarde, sans la permission écrite expresse de ASUSTeK COMPUTER, INC. ("ASUS").

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefaçon. Toutes les marques mentionnées dans ce manuel sont la propriété de leurs propriétaires respectifs.

Des efforts particuliers ont été faits pour garantir que le contenu de ce manuel soit correct et à jour. Cependant, le fabricant n'offre aucune garantie sur l'exactitude de son contenu et se réserve le droit d'effectuer tout changement, et ce, à tout moment et sans avertissement.

Table des matières

Notes 4 Consignes de sécurité 9 Notes pour ce manuel 12

Bienvenue 13

Contenu de la boîte 13

Faire connaissance avec votre ordinateur 14

Vue avant 14 Vue arrière 16 Vue de haut 18 Dessous 19

Positionner votre ordinateur 20

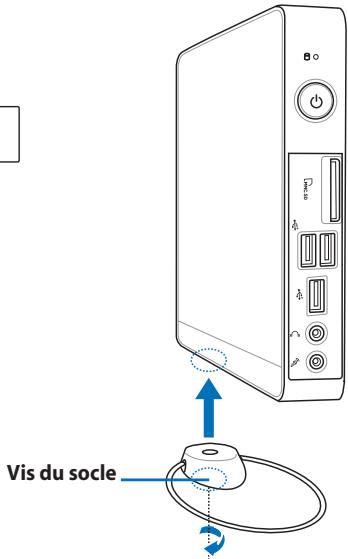

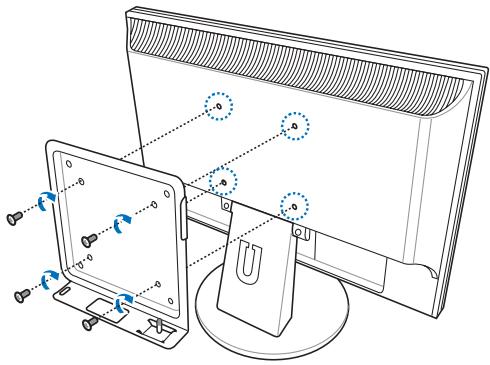

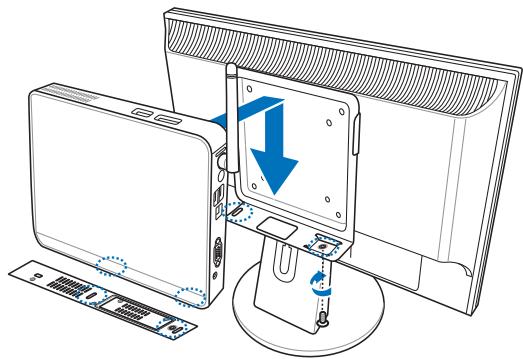

Installer le socle (optionnel) 20 Installer votre ordinateur sur un moniteur (optionnel) 21

Configurer votre ordinateur 22

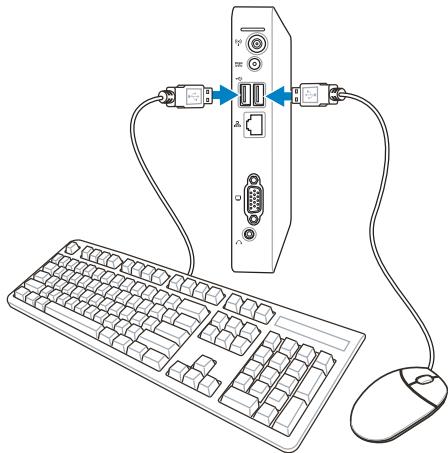

Connexion d'un écran 22 Connexion de périphériques USB 22 Connexion réseau 23

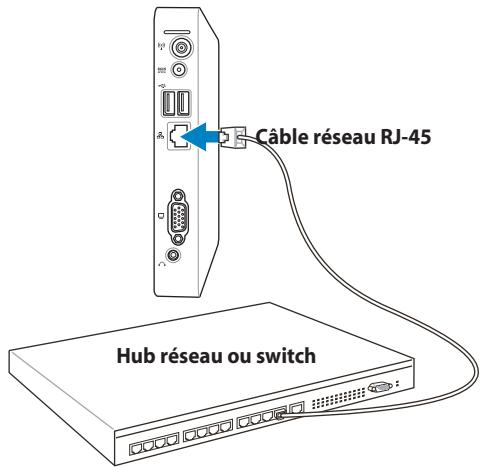

Connexion réseau locale 23 Connexion Wi-Fi via une antenne sans fil 23

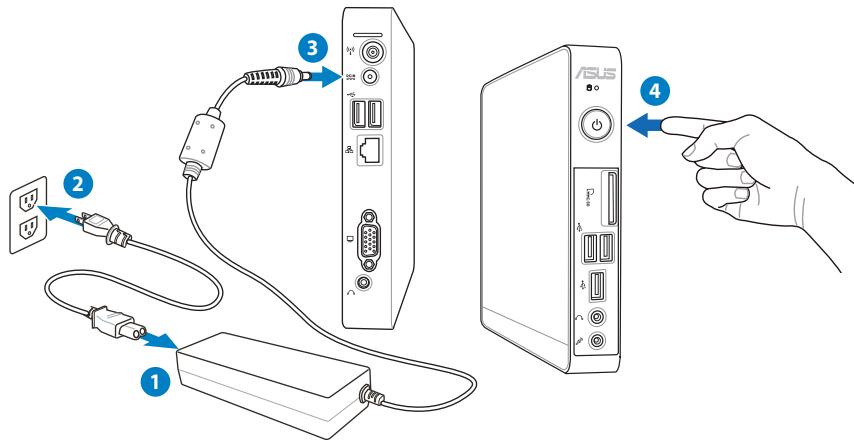

Allumer le système 24

Utiliser votre ordinateur 25

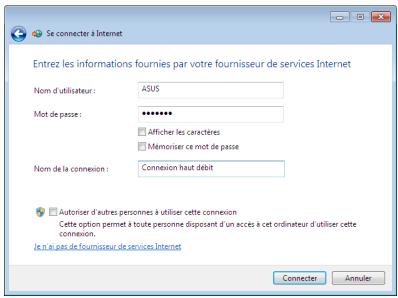

Configurer une connexion sans fil 25 Configurer une connexion filaire 26 ASUS Easy Update 30

Restaurer le système 31

Utiliser la partition de restauration 31

Restaurer le système d'exploitation dans sa configuration d'usine (Restauration F9) 31

Sauvegarder les données d'environnement par défaut sur un périphérique de stockage USB (Sauvegarde F9) 32

Utiliser le périphérique de stockage USB (Restauration USB) 33

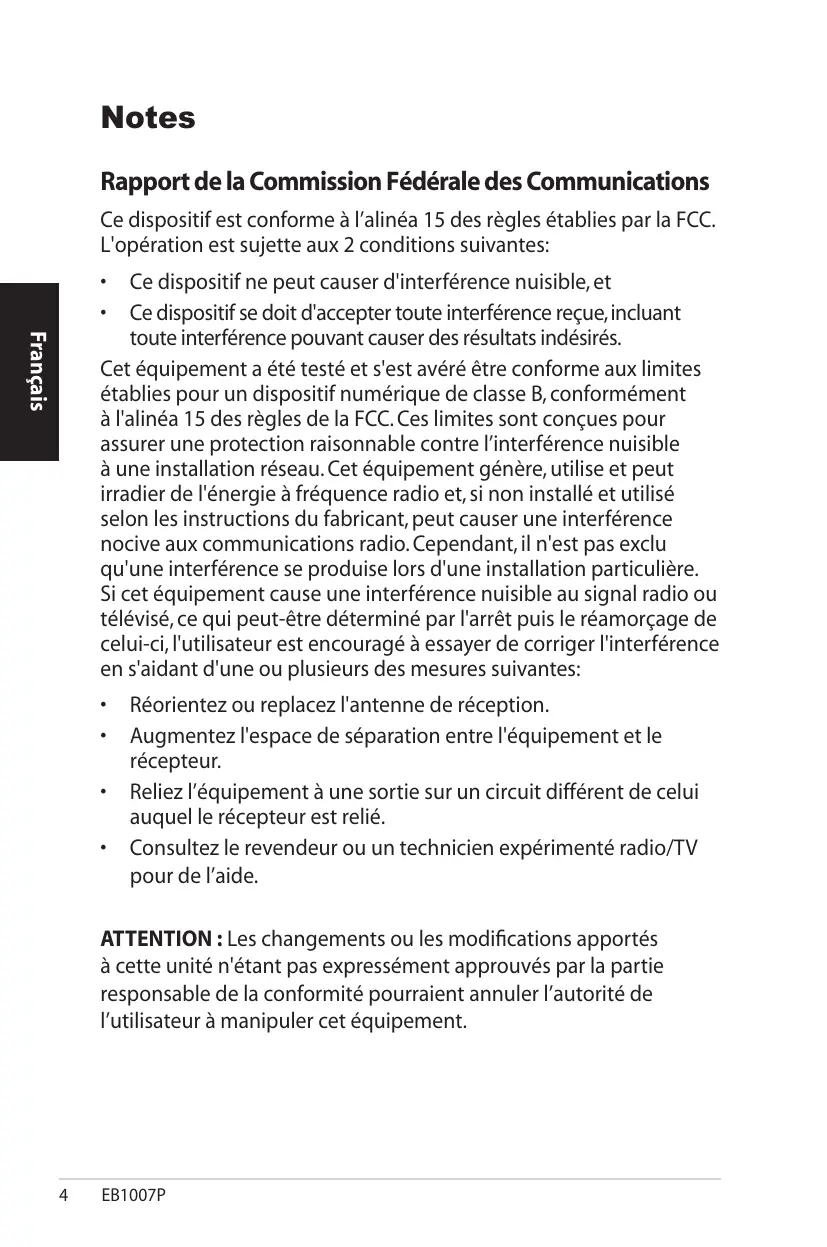

Notes

Rapport de la Commission Fédérale des Communications

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes :

• Ce dispositif ne peut pas causer d'interférences nuisibles, et
• Ce dispositif se doit d'accepter toute interférence reçue, y compris toute interférence pouvant causer des résultats indésirés.

Cet équipement a été testé et s'est avéré conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'est pas garanti que des interférences ne se produiront pas dans une installation particulière.

Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en éteignant et en rallumant l'équipement, l'utilisateur est encouragé à essayer de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorientez ou déplacez l'antenne de réception.
• Augmentez la distance entre l'équipement et le récepteur.
• Branchez l'équipement sur une prise située sur un circuit différent de celui du récepteur.
• Consultez le revendeur ou un technicien expérimenté en radio/télévision pour obtenir de l'aide.

ATTENTION : Les changements ou modifications non expressément approuvés par la partie responsable de la conformité pourraient annuler le droit de l'utilisateur à utiliser cet équipement.

Note sur l'exposition aux radiofréquences

Cet équipement doit être installé et utilisé conformément aux instructions fournies. La distance entre les antennes et l'utilisateur ne doit pas être inférieure à 20 cm. Cet appareil ne doit pas être installé à proximité d'autres antennes ou émetteurs ni fonctionner avec eux. Les instructions d'installation de l'antenne et les conditions de fonctionnement de l'émetteur doivent être fournies aux utilisateurs et aux installateurs pour se conformer aux normes d'exposition aux radiofréquences.

Déclaration de conformité (Directive R&TTE 1999/5/CE)

Les exigences suivantes ont été satisfaites et sont considérées comme pertinentes et suffisantes :

• Exigences essentielles telles que définies à l'article 3
• Exigences de protection de la santé et de la sécurité telles que définies à l'article 3.1a, test de sécurité électrique conformément à la norme EN 60950
• Exigences de protection pour la compatibilité électromagnétique telles que définies à l'article 3.1b
• Tests de compatibilité électromagnétique conformément aux normes EN 301 489-1 et EN 301 489-17, tests conformément à la norme EN 301 489-17
• Utilisation efficace du spectre des radiofréquences selon l'[Article 3.2] Tests radio en accord avec [EN 300 328-2]

Avertissement marque CE

Ceci est un produit de classe B ; dans un environnement domestique, ce produit peut causer des interférences radio, auquel cas l'utilisateur pourrait être amené à prendre les mesures adéquates.

Canaux d'opération sans fil régionaux

Amérique du Nord 2.412-2.462 GHz Ch01 à CH11

Japon 2.412-2.484 GHz Ch01 à Ch14

Europe ETSI 2.412-2.472 GHz Ch01 à Ch13

Label CE

Label CE pour les appareils sans fonction réseau sans fil / Bluetooth intégrée

Cet appareil est conforme aux directives 2004/108/CE sur la "Compatibilité électromagnétique" et 2006/95/EC sur les "Faibles tensions".

Label CE pour les appareils avec fonction réseau sans fil / Bluetooth intégrée

Cet appareil est conforme aux directives 1999/5/CE du Parlement Européen et du Conseil votées le 9 Mars 1999 concernant les équipements hertziens et les terminaux de télécommunications et la reconnaissance mutuelle de leur conformité.

Canaux d'opération sans fil régionaux

Amérique du Nord

2.412-2.462 GHz

Ch01 à CH11

Japon

2.412-2.484 GHz

Ch01 à Ch14

Europe ETSI

2.412-2.472 GHz

Ch01 à Ch13

Plages de fréquences sans fil restreintes en France

Certaines zones en France ont une plage de fréquences restreinte. La puissance maximale autorisée, dans le pire des cas, en intérieur est :

10mW pour la plage de 2.4 GHz entière (2400 MHz-2483.5 MHz) 100mW pour les fréquences entre 2446.5 MHz et 2483.5 MHz

Les canaux 10 à 13 inclus fonctionnent dans la plage de 2446.6 MHz à 2483.5 MHz.

Il existe plusieurs possibilités pour une utilisation en extérieur : dans les propriétés privées ou dans les propriétés privées des personnes publiques, l'utilisation est sujette à une procédure d'autorisation préliminaire par le Ministère de la Défense, avec une puissance maximale autorisée de 100mW dans la plage 2446.5-2483.5 MHz. L'utilisation en extérieur dans des propriétés publiques n'est pas permise.

Dans les départements listés ci-dessous, pour la plage de 2.4 GHz entière :

La puissance maximale autorisée en intérieur est de 100mW - La puissance maximale autorisée en extérieur est de 10mW Départements pour lesquels l'utilisation de la plage des 2400-2483.5 MHz est permise avec un EIRP inférieur à 100mW en intérieur et à 10mW en extérieur :

01 Ain

02 Aisne

03 Allier

05 Hautes Alpes

08 Ardennes

09 Ariège

11 Aude

12 Aveyron

16 Charente

24 Dordogne

25 Doubs

26 Drome

32 Gers

36 Indre

37 Indre et Loire

41 Loir et Cher

45 Loiret

50 Manche

55 Meuse

58 Nièvre

59 Nord

60 Oise

61 Orne

63 Puy-de-Dôme

64 Pyrénées-Atlantiques

66 Pyrénées-Orientales

67 Bas-Rhin

68 Haut-Rhin

70 Haute-Saône

71 Saône-et-Loire

75 Paris

82 Tarn et Garonne

84 Vaucluse

88 Vosges, 89 Yonne

90 Territoire de Belfort

94 Val de Marne

Ces exigences peuvent évoluer au fil du temps. Ainsi, vous pourrez par la suite utiliser votre carte Wifi dans davantage de départements français. Veuillez vérifier auprès de l'ART pour les dernières informations (www.arcep.fr).

Votre carte WLAN émet moins de 100mW, mais plus de 10mW.

Rapport du Département Canadien des Communications

Cet appareil numérique ne dépasse pas les limites de classe B en termes d'émissions de nuisances sonores, par radio, par des appareils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

(Cet appareil numérique de la classe B est conforme à la norme ICES-003 du Canada.)

Rapport d'Industrie Canada relatif à l'exposition aux radiations

Cet équipement a été testé et s'est avéré être conforme aux limites établies par Industrie Canada en termes d'exposition aux radiations dans un environnement non contrôlé. Afin de rester en conformité avec ces exigences, évitez tout contact direct avec l'antenne pendant la transmission. L'utilisateur doit suivre les instructions de fonctionnement de ce manuel d'utilisation.

Le fonctionnement est sujet aux deux conditions suivantes :

• Cet appareil ne doit pas créer d'interférences, ET
• Cet appareil doit tolérer tout type d'interférences, incluant les interférences pouvant déclencher une opération non désirée de l'appareil.

REACH

Conforme au règlement REACH (Enregistrement, Évaluation, Autorisation et Restriction des produits chimiques), nous avons publié la liste des substances chimiques utilisées dans nos produits sur le site Web ASUS REACH à l'adresse http://csr.asus.com/english/REACH.htm.

Consignes de sécurité

Votre ordinateur a été conçu et testé pour satisfaire aux standards de sécurité les plus récents en matière d'équipements informatiques. Toutefois, afin de garantir une utilisation sans risque de ce produit, il est important que vous lisiez et respectiez les consignes de sécurité présentées ci-dessous.

Configurer votre système

• Avant d'utiliser votre système, lisez et suivez les instructions de la documentation.
• N'utilisez pas ce produit à proximité de liquides ou d'une source de chaleur, tel qu'un radiateur.
• Positionnez le système sur une surface stable à l'aide du socle. N'utilisez pas le système sans son socle.
• Les ouvertures situées sur le boîtier de l'ordinateur sont destinées à la ventilation. Veillez à ne pas les bloquer ou les recouvrir. N'insérez jamais d'objet dans les ouvertures de ventilation. Utilisez ce produit dans un environnement avec une température ambiante comprise entre 0°C et 35°C.
• Si vous utilisez une rallonge, vérifiez que la somme des intensités nominales des équipements connectés à la rallonge ne dépasse pas celle supportée par cette dernière.

Précautions à suivre lors de l'utilisation

• Ne pas marcher sur le cordon d'alimentation, et ne rien poser dessus.
• Ne pas renverser d'eau ou tout autre liquide sur votre système.
• Lorsque le système est éteint, une certaine quantité de courant résiduel continue à circuler dans le système. Débranchez systématiquement tous les câbles d'alimentation, de modems et de réseau, des prises murales avant de nettoyer le système.
• Déconnectez le système du secteur, et demandez conseil à votre revendeur ou à un technicien qualifié si :

La prise ou le câble d'alimentation est endommagé. Du liquide a été renversé sur le système. Le système ne fonctionne pas correctement alors que les consignes ont été respectées. Le système est tombé ou le boîtier est endommagé. Les performances du système s'altèrent.

Avertissement sur les batteries Lithium-Ion

MISE EN GARDE : Danger d'explosion si la batterie n'est pas remplacée correctement. Remplacer uniquement avec une batterie de type semblable ou équivalent, recommandée par le fabricant. Mettez au rebut les batteries usagées conformément aux instructions du fabricant.

Avertissement de sécurité relatif aux lasers

PAS DE DÉMONTAGE : La garantie ne couvre pas les appareils ayant été désassemblés par les utilisateurs.

NE PAS jeter l'ordinateur dans une benne à ordures municipale. Ce produit a été conçu de sorte à pouvoir réutiliser ou recycler certains composants. Le symbole de la benne à roue barrée indique que ce produit (équipement électrique ou électronique) ne doit pas être placé dans une décharge publique. Vérifiez auprès de votre municipalité les dispositions locales en matière de mise au rebut des déchets électroniques.

NE PAS jeter la batterie dans une benne à ordures municipale. Le symbole de la benne à roue barrée indique que la pile ne doit pas être placée dans une décharge publique.

Déclaration de conformité aux réglementations environnementales globales

ASUS est fidèle au concept de design écologique pour la conception et la fabrication de ses produits, et garantit que chaque étape du cycle de vie des produits ASUS est en accord avec les réglementations environnementales internationales. Par ailleurs, ASUS met à disposition les informations pertinentes en fonction des exigences de chaque réglementation environnementale.

Veuillez visiter le site Web http://csr.asus.com/english/Compliance.htm pour plus de détails sur les critères des réglementations avec lesquelles ASUS est en conformité :

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Korea RoHS

Swiss Energy Laws

Reprise et Recyclage

Les programmes de recyclage et de reprise d'ASUS résultent de notre engagement à adhérer aux standards les plus élevés en matière de protection de l'environnement. Nous sommes convaincus de la pertinence de la mise en place de solutions permettant à nos clients de recycler nos produits, batteries et autres composants et emballages de façon responsable. Veuillez visiter le site Web http://csr.asus.com/english/Takeback.htm pour plus d'informations sur le processus de recyclage dans différentes régions.

Produit conforme à la norme ENERGY STAR

ENERGY STAR est un programme conjoint entre l'Agence pour la protection de l'environnement (EPA) et le département de l'Énergie (DOE) des États-Unis permettant de faire des économies d'argent tout en protégeant l'environnement par le biais de pratiques et de produits éco-énergétiques.

Tous les produits ASUS portant le logo ENERGY STAR sont conformes au standard ENERGY STAR et intègrent la fonctionnalité d'économie d'énergie activée par défaut. L'ordinateur bascule automatiquement en mode veille après une période de 15 à 30 minutes d'inactivité. Pour sortir l'ordinateur du mode veille, cliquez sur la souris ou sur une touche quelconque du clavier. Veuillez visiter le site Web http://www.energy.gov/powermanagement pour plus de détails sur la gestion d'énergie et ses avantages pour la protection de l'environnement. Vous pouvez également visiter le site http://www.energystar.gov pour plus d'informations sur le programme ENERGY STAR.

REMARQUE : La norme ENERGY STAR n'est pas supportée sur les modèles fonctionnant sous Freedos ou Linux.

Notes pour ce manuel

Pour être certains que vous effectuiez certaines tâches correctement, veuillez prendre note des symboles suivants. Ces symboles possèdent différents degrés d'importance :

AVERTISSEMENT : Instructions que vous DEVEZ suivre pour éviter de vous blesser lors de la réalisation d'une tâche.

IMPORTANT : Instructions que vous DEVEZ suivre pour mener une tâche à bien.

ASTUCE : Trucs et informations additionnelles pour vous aider à mener une tâche à bien.

NOTE : Informations additionnelles destinées à certaines situations spécifiques.

Bienvenue

Félicitations pour votre achat d'un ordinateur ASUS. Les illustrations suivantes font état du contenu de la boîte de votre nouvel ordinateur. Si l'un des éléments ci-dessous était manquant ou endommagé, contactez votre revendeur.

Contenu de la boîte

Ordinateur	Socle et vis (optionnel)		Kit VESA et sachet de vis (optionnel)
Antenne	Adaptateur secteur		Cordon d'alimentation
Carte de garantie		Guide de démarrage rapide

Si l'appareil ou l'un de ses composants est défaillant lors d'une utilisation normale et durant la période de garantie, visitez un centre après-vente ASUS muni de la carte de garantie pour tout remplacement des composants défectueux.

Faire connaissance avec votre ordinateur

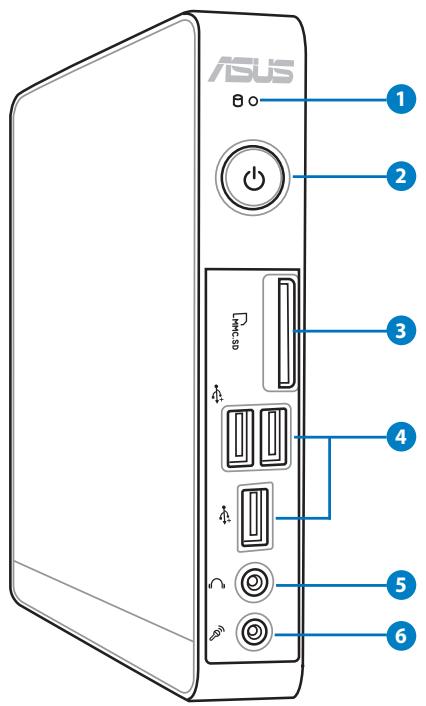

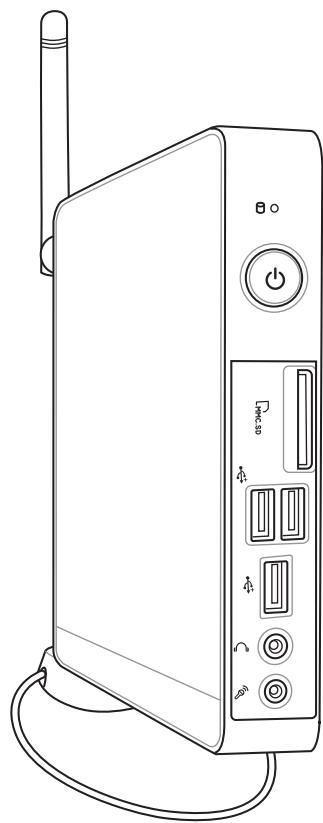

Vue avant

Référez-vous au diagramme ci-dessous pour identifier les composants situés à l'avant de l'appareil.

1 LED d'activité du disque dur

La LED du disque dur clignote lorsque des données sont lues ou écrites sur le disque dur.

Bouton d'alimentation

L'interrupteur d'alimentation permet de mettre l'appareil sous ou hors tension.

Slot pour cartes mémoire

Le lecteur de cartes mémoire intégré prend en charge les cartes MMC/SD/SDHC utilisées pour les caméscopes numériques, lecteurs MP3, téléphones mobiles et PDA.

Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils photo et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

Port casque/sortie audio

Le port casque stéréo de 1/8 pouce (3,5 mm) est utilisé pour la connexion d'un casque ou de haut-parleurs externes.

Port microphone

Le port microphone est destiné à la connexion d'un microphone utilisé généralement pour les visioconférences ou de simples enregistrements audio.

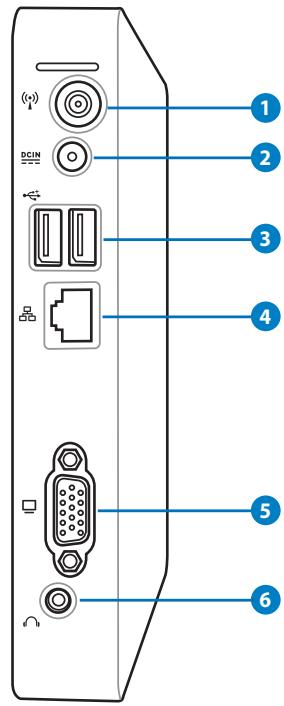

Vue arrière

Référez-vous au diagramme ci-dessous pour identifier les composants localisés à l'arrière de l'appareil.

1 (a) Connecteur pour antennes sans fil

Ce connecteur est utilisé pour la connexion de l'antenne sans fil fournie afin d'accroître la réception du signal sans fil.

L'antenne amovible peut être installée pour obtenir une couverture effective lorsqu'une connexion Wi-Fi est utilisée.

DCIN

Port d'alimentation (CC 19V)

L'adaptateur d'alimentation inclus convertit le courant alternatif en courant continu pour alimenter le système. Pour éviter d'endommager le PC, utilisez toujours l'adaptateur d'alimentation fourni.

L'adaptateur d'alimentation peut devenir chaud ou brûlant lors de son utilisation. Ne pas couvrir l'adaptateur et le garder à distance de votre corps.

+

Port USB

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils photo et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

Port réseau

Le port LAN RJ-45 de 8 broches supporte un câble Ethernet standard pour la connexion à un réseau local.

Port d'affichage (Moniteur)

Le port D-sub 15 broches supporte les périphériques d'affichage VGA tel qu'un moniteur ou un projecteur afin de permettre l'affichage sur un écran large.

Prise casque / Sortie audio

Le port casque stéréo de 1/8" (3,5 mm) est utilisé pour la connexion d'un casque ou de haut-parleurs externes.

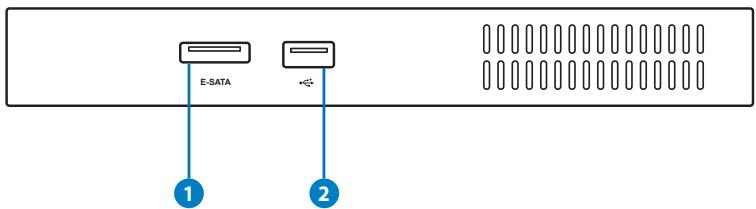

Vue de haut

Référez-vous au diagramme ci-dessous pour identifier les composants localisés sur le haut.

1 ESATA Port e-SATA

Le port eSATA ou SATA externe permet de connecter des périphériques compatibles Serial-ATA normalement conçus pour être connectés en interne. Ce standard de stockage offre des débits six fois plus rapides que les normes USB 2.0 et 1394 pour les solutions de stockage externes et permet le branchement à chaud.

Le port USB (Universal Serial Bus) est compatible avec les périphériques USB tels que les claviers, les périphériques de pointage, les appareils-photos et les disques durs. La norme USB permet à plusieurs périphériques de fonctionner simultanément sur un ordinateur.

Dessous

Référez-vous au diagramme ci-dessous pour identifier les composants localisés sous l'ordinateur.

1 K Port de verrouillage Kensington®

Le port pour verrou Kensington® permet de sécuriser l'appareil grâce aux produits Kensington® destinés à la sécurité. Ces produits consistent en général en un câble et un verrou métallique qui permettent d'attacher le portable à un objet fixe.

Positionner votre ordinateur

Installer le socle (optionnel)

Placez l'ordinateur sur son socle. Pour ce faire :

1. Localisez le pas de vis sous l'ordinateur.
2. Alignez la vis du socle au pas de vis du PC, puis sécurisez le socle au PC à l'aide d'une pièce de monnaie.

Dessous de l'EeePC Pas de vis

2

Installer votre ordinateur sur un moniteur (optionnel)

Vous pouvez aussi installer votre ordinateur à l'arrière d'un moniteur.

Pour ce faire :

1. Sécurisez la tablette métallique à votre moniteur à l'aide de quatre vis (HNM/M4 x 8).

Pour sécuriser la tablette métallique, votre moniteur doit être compatible avec le standard VESA75 ou VESA100.

1. Placez votre ordinateur sur la tablette métallique comme illustré ci-dessous. Puis, sécurisez le PC à la tablette à l'aide d'une pièce de monnaie.

Dessous de l'ordinateur

Configurer votre ordinateur

Il est nécessaire de connecter certains périphériques avant de pouvoir utiliser votre ordinateur.

Connexion d'un écran

Connectez une extrémité d'un câble VGA à un moniteur LCD (1) et l'autre extrémité au port VGA (Moniteur) situé à l'arrière du système (2).

Connexion de périphériques USB

Connectez des périphériques USB tels qu'un clavier avec ou sans fil (selon les régions), une souris ou une imprimante aux ports USB du système.

Connexion réseau

Connexion réseau locale

Connectez une extrémité du câble réseau au port Réseau situé à l'arrière du système et l'autre extrémité à un hub ou un switch.

Connexion Wi-Fi via une antenne sans fil

L'antenne permet d'améliorer la réception des signaux sans fil. Ne faites pas pivoter l'antenne sans fil dans un angle de 180° - 270° pour éviter de l'endommager. L'antenne amovible peut être installée pour obtenir une meilleure couverture lorsqu'une connexion Wi-Fi est utilisée.

Allumer le système

Connectez l'adaptateur secteur au port DC IN situé à l'arrière du système, puis appuyez sur le bouton d'alimentation situé à l'avant de l'appareil.

Lorsque vous n'utilisez pas votre ordinateur, débranchez l'adaptateur secteur pour économiser de l'énergie. - Ajustez les paramètres de consommation électrique à partir du Panneau de configuration de Windows®. Ceci permet à votre ordinateur d'être pleinement opérationnel tout en économisant de l'énergie.

Pour accéder au BIOS, appuyez sur [touche] au démarrage du système.

Utiliser votre ordinateur

Les captures d'écran de cette section sont données à titre indicatif. Celles-ci peuvent varier en fonction du système d'exploitation. Visitez le site Web d'ASUS sur www.asus.com pour plus d'informations.

Cet ordinateur n'est pas compatible avec Windows® 8.

Configurer une connexion sans fil

Pour établir une connexion réseau sans fil, suivez les instructions suivantes :

Pour des raisons de sécurité, ne vous connectez PAS à un réseau non sécurisé. Le faire peut rendre les données transmises visibles par d'autres personnes.

1. Faites un clic droit sur l'icône réseau avec une étoile orange dans la zone de notification de Windows®.
2. Sélectionnez le réseau sans fil auquel vous souhaitez vous connecter depuis la liste des réseaux sans fil disponibles, puis cliquez sur Connecter.

Cliquez sur l'icône située en haut à droite pour actualiser la liste des réseaux sans fil.

1. La saisie d'un mot de passe peut être nécessaire.
2. Une fois la connexion établie, celle-ci apparaîtra dans la liste.
3. L'icône de réseau sans fil apparaît dans la zone de notification de Windows®.

Configurer une connexion filaire

Pour établir une connexion réseau filaire, suivez les instructions suivantes :

Utiliser une connexion à IP dynamique ou PPPoE :

1. Cliquez sur l'icône réseau avec un

Cliquez sur le triangle jaune d'avertissement dans la zone de notification de Windows® et sélectionnez Ouvrir le Centre Réseau et partage.

2. Cliquez sur l'option Modifier les paramètres de la carte située sur la gauche.

3. Faites un clic droit sur Connexion au réseau local et sélectionnez Propriétés.

1. Cliquez sur Protocole Internet Version 4 (TCP/IPv4), puis cliquez sur Propriétés.
2. Cliquez sur Obtenir une adresse IP automatiquement, puis cliquez sur OK.

(Suivez les étapes suivantes si vous utilisez une connexion PPPoE)

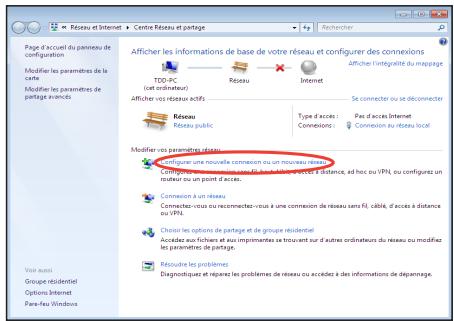

1. Retournez à la page Centre Réseau et partage et cliquez sur Configurer une nouvelle connexion ou un nouveau réseau.

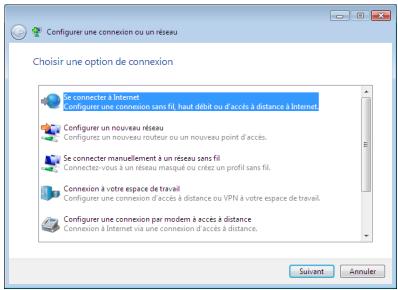

7. Sélectionnez Se connecter à Internet et cliquez sur Suivant.

9. Remplissez les champs Nom d'utilisateur, Mot de passe et Nom de la connexion. Cliquez sur Connecter.

11. Cliquez sur l'icône réseau de la zone de notification, puis sur la connexion que vous venez de créer.

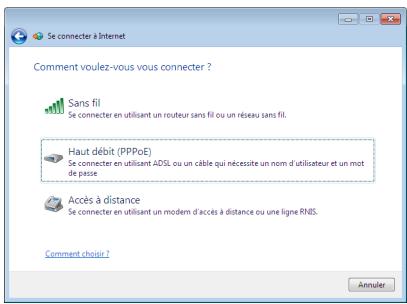

8. Sélectionnez Haut débit (PPPoE) et cliquez sur Suivant.

10. Cliquez sur Fermer pour terminer la configuration.

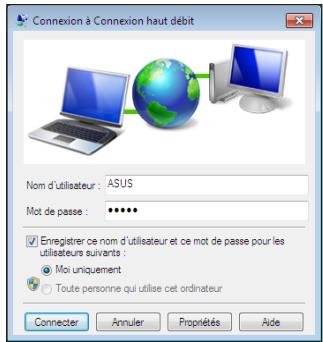

12. Entrez votre nom d'utilisateur et mot de passe. Cliquez sur Connecter pour vous connecter à Internet.

Utiliser une adresse IP statique :

1. Répétez les étapes 1 à 4 de la section précédente pour configurer une connexion à adresse IP fixe. 2. Cliquez sur Utiliser l'adresse IP suivante.
2. Remplissez les champs Adresse IP, Masque de sous-réseau et Passerelle par défaut.
3. Si nécessaire, entrez l'adresse de votre serveur DNS préféré.
4. Une fois terminé, cliquez sur OK pour créer la connexion réseau.

ASUS Easy Update

ASUS Easy Update est un outil logiciel qui détecte et télécharge automatiquement les dernières versions de BIOS, pilotes et applications pour votre ordinateur.

1. Dans la zone de notification de Windows®, faites un clic droit sur l'icône ASUS Easy Update.
2. Sélectionnez Schedule (Programmer) pour déterminer à quelle fréquence vous souhaitez que le système soit mis à jour.
3. Sélectionnez Update (Mettre à jour) pour activer la mise à jour.
4. Cliquez sur OK pour afficher les éléments que vous souhaitez télécharger.
5. Cochez le(s) élément(s) que vous souhaitez télécharger, puis cliquez sur OK.

Utiliser la partition de restauration

La partition de restauration contient une image du système d'exploitation, des pilotes et des utilitaires installés sur votre système en usine. La partition de restauration offre une solution de restauration complète permettant de restaurer rapidement la partie logicielle de votre système dans son état de fonctionnement d'origine, à condition que votre disque dur soit en bon état. Avant d'utiliser la partition de restauration, copiez vos données sur un périphérique de stockage USB ou un lecteur réseau et prenez note de tous vos paramètres de configuration personnalisés (tels que vos paramètres réseau).

Restaurer le système d'exploitation dans sa configuration d'usine (Restauration F9)

1. Appuyez sur [F9] lors du démarrage du système.
2. Sélectionnez Windows setup [EMS Enabled] lorsqu'il apparaît puis appuyez sur [Entrée].
3. Sélectionnez votre langue et cliquez sur Next.
4. Sélectionnez Recover the OS to the Default Partition et cliquez sur Next.
5. La partition par défaut apparaît. Cliquez sur Next.
6. Les données contenues sur la partition par défaut seront effacées. Cliquez sur Recover pour lancer le processus de restauration.

Toutes les données de la partition sélectionnée seront supprimées. Veillez donc à d'abord faire une copie de sauvegarde de vos données avant de continuer.

1. Une fois la restauration terminée, cliquez sur Reboot pour redémarrer le système.

Sauvegarder les données d'environnement par défaut sur un périphérique de stockage USB (Sauvegarde F9)

1. Répétez les étapes 1 à 4 de la section précédente.
2. Sélectionnez Backup the Factory Environment to a USB Drive et cliquez sur Next.
3. Connectez un périphérique de stockage USB pour lancer le processus de sauvegarde.

La taille du périphérique de stockage USB connecté doit être supérieure à 20 Go. La taille requise peut varier en fonction du modèle de votre ordinateur.

1. Sélectionnez le périphérique de stockage à utiliser si plus d'un dispositif de stockage externe est connecté à votre ordinateur et cliquez sur Next.

S'il existe déjà une partition de taille appropriée contenue dans le périphérique de stockage USB (ex : une partition ayant été utilisée comme partition de sauvegarde), le système affichera cette partition automatiquement et la réutilisera pour la sauvegarde.

1. En fonction des situations, les données du périphérique de stockage USB ou de la partition sélectionnée seront effacées. Cliquez sur Backup pour lancer le processus de sauvegarde.

Toutes les données de la partition sélectionnée ou du périphérique de stockage seront supprimées. Veillez donc à d'abord faire une copie de sauvegarde de vos données avant de continuer.

1. Une fois le processus terminé, cliquez sur Reboot pour redémarrer le système.

Utiliser le périphérique de stockage USB (Restauration USB)

Si la partition de restauration de votre système est défectueuse, utilisez un périphérique de stockage USB pour restaurer la partition ou les données d'environnement par défaut sur la totalité du disque dur.

1. Connectez le périphérique de stockage USB sur lequel vous avez sauvegardé les données d'environnement par défaut.
2. Appuyez sur <F8> au démarrage pour voir apparaître l'écran Please select boot device. Sélectionnez USB:XXXXX pour démarrer à partir du périphérique de stockage USB.
3. Sélectionnez votre langue puis cliquez sur Next.
4. Sélectionnez Restore et cliquez sur Next.
5. Sélectionnez une tâche puis cliquez sur Next. Options disponibles :

- Restore the OS to the Default Partition only

Sélectionnez cette option si vous souhaitez simplement restaurer le système d'exploitation sur la partition par défaut. Cette option supprimera toutes les données sur la partition système "C" et conservera la partition "D" en l'état. Après avoir cliqué sur Next, la partition par défaut apparaîtra. Cliquez de nouveau sur Next.

- Restore the Whole Hard Disk

Sélectionnez cette option si vous souhaitez restaurer votre ordinateur dans sa configuration d'usine. Cette option supprimera toutes les données du disque dur et créera une nouvelle partition système "C", une partition "D" ne contenant aucune donnée et une partition de restauration.

1. Les données contenues sur la partition par défaut ou sur la totalité du disque dur seront supprimées en fonction de l'option sélectionnée à l'étape précédente. Cliquez sur Restore pour lancer le processus.
2. Une fois le processus de restauration terminé, cliquez sur Reboot pour redémarrer le système.

Informations de contact ASUS

ASUSTeK COMPUTER INC.

Adresse : 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Téléphone : [phone]

Fax : [phone]

E-mail : [e-mail]

Support en ligne : support.asus.com

ASUS COMPUTER INTERNATIONAL (Amérique)

Adresse : 800 Corporate Way, Fremont, CA 94539, USA

Téléphone : [phone]

Fax : [phone]

Site Web : www.asus.com

Support technique

Téléphone : [phone]

Support fax : [phone]

Support en ligne : support.asus.com

ASUS France SARL

Adresse : 10, Allée de Bienvenue, 93160 Noisy Le Grand, France

Téléphone : [phone]

Site Web : www.france.asus.com

Support technique

Téléphone : [phone]

Fax : [phone]

Support en ligne : support.asus.com

Eee Box 1007P

Manuel d'utilisation

G7312

Première édition

Avril 2012

90 Territoire de Belfort

94 Val-de-Marne

03 Allier, 09 Ariège, 16 Charente, 26 Drôme, 37 Indre-et-Loire, 50 Manche, 59 Nord, 63 Puy-de-Dôme

64 Pyrénées-Atlantiques, 67 Bas-Rhin, 70 Haute-Saône, 75 Paris, 84 Vaucluse, 90 Territoire de Belfort

66 Pyrénées-Orientales, 68 Haut-Rhin, 71 Saône-et-Loire, 82 Tarn-et-Garonne, 88 Vosges, 89 Yonne, 94 Val-de-Marne

90 Territoire de Belfort

94 Val-de-Marne

EBox 1007P Manuel d'utilisation

PG7312

Première édition V1

Avril 2012
