EEEBOX PC EB1007P-B0107 - Mini-PC ASUS - Kostenlose Bedienungsanleitung

Produkttyp	Mini-PC
Marke	ASUS
Modell	EEEBOX PC EB1007P-B0107
Prozessor	Intel Atom (nicht spezifiziert, vernünftige Schätzung)
Speicher	SATA-Festplatte (Kapazität nicht spezifiziert)
Arbeitsspeicher	Nicht spezifiziert
Betriebssystem	Windows 7 (vorinstalliert, nicht kompatibel mit Windows 8)
Drahtlose Konnektivität	Wi-Fi mit externer abnehmbarer Antenne
Netzwerkkonnektivität	Ethernet RJ45
USB-Anschlüsse	USB 2.0 (vor und hinten)
eSATA-Anschluss	1 eSATA-Anschluss
Videoausgang	VGA (D-Sub 15-polig)
Audio	Kopfhöreranschluss (Ausgang) und Mikrofonanschluss (Eingang)
Kartenleser	MMC/SD/SDHC
Stromversorgung	Netzadapter 19 V DC
Sicherheit	Kensington-Schloss, Lithium-Ionen-Akku
Lieferumfang	Computer, Standfuß, VESA-Kit, Antenne, Netzadapter, Kabel, Kurzanleitung, Garantiekarte

Häufig gestellte Fragen - EEEBOX PC EB1007P-B0107 ASUS

Wie schließe ich meinen EeeBox an einen Bildschirm an?

Verwenden Sie ein VGA-Kabel, um den VGA-Anschluss (Monitor) auf der Rückseite des Computers mit einem LCD-Monitor zu verbinden. Stellen Sie sicher, dass der Bildschirm eingeschaltet ist.

Wie installiere ich die Wi-Fi-Antenne?

Schrauben Sie die mitgelieferte Antenne auf den Anschluss auf der Rückseite des Geräts. Drehen Sie sie nicht um mehr als 180-270 Grad, um Beschädigungen zu vermeiden. Sie verbessert den Wi-Fi-Signalempfang.

Wie stelle ich das Betriebssystem auf die Werkseinstellungen zurück?

Drücken Sie beim Start F9. Wählen Sie 'Windows setup [EMS Enabled]', wählen Sie Ihre Sprache, dann 'Recover the OS to the Default Partition'. Bestätigen Sie, um die Wiederherstellung zu starten. Alle Daten auf der Partition werden gelöscht.

Wie erstelle ich ein USB-Backup der Werksumgebung?

Drücken Sie beim Start F9, wählen Sie 'Backup the Factory Environment to a USB Drive'. Schließen Sie einen USB-Stick mit mindestens 20 GB an, wählen Sie ihn aus und klicken Sie auf 'Backup'. Die Daten auf dem Stick werden gelöscht.

Wie konfiguriere ich eine kabelgebundene Netzwerkverbindung?

Schließen Sie ein Ethernet-Kabel an den RJ45-Anschluss an. Klicken Sie in Windows auf das Netzwerksymbol, öffnen Sie das Netzwerk- und Freigabecenter, ändern Sie die Adaptereinstellungen, konfigurieren Sie IPv4 automatisch oder statisch je nach Ihrem Netzwerk.

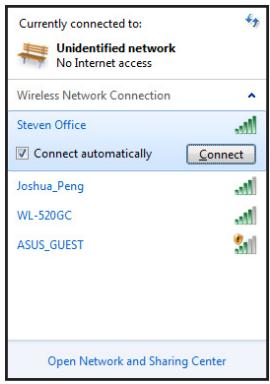

Wie konfiguriere ich eine Wi-Fi-Verbindung?

Klicken Sie mit der rechten Maustaste auf das Netzwerksymbol im Benachrichtigungsbereich, wählen Sie das gewünschte Netzwerk aus, klicken Sie auf Verbinden. Geben Sie bei Bedarf das Passwort ein. Stellen Sie sicher, dass die Wi-Fi-Antenne installiert ist.

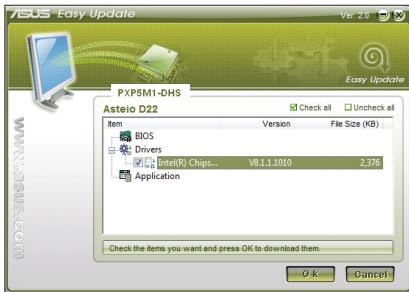

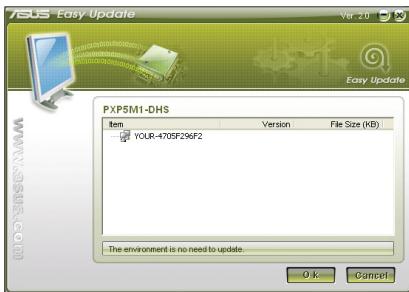

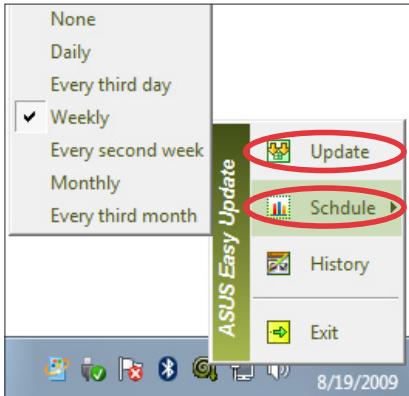

Wie verwende ich ASUS Easy Update?

Klicken Sie mit der rechten Maustaste auf das ASUS Easy Update-Symbol im Benachrichtigungsbereich. Sie können Updates planen oder manuell starten. Markieren Sie die herunterzuladenden Elemente (BIOS, Treiber, Anwendungen).

Was tun, wenn das System nicht startet?

Überprüfen Sie, ob der Netzadapter angeschlossen und der Netzschalter gedrückt ist. Wenn das Problem weiterhin besteht, trennen Sie alle Peripheriegeräte und versuchen Sie erneut zu starten. Verwenden Sie bei Bedarf die F9-Wiederherstellung oder das USB-Medium.

Wie reinige ich meinen Mini-PC?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Verwenden Sie ein weiches, trockenes Tuch. Keine Flüssigkeiten verschütten. Lüftungsöffnungen nicht blockieren. Weitere Einzelheiten finden Sie im Handbuch.

Wie sichere ich das Gerät mit einem Kensington-Schloss?

Der Kensington-Sicherheitsanschluss befindet sich unter dem Computer. Stecken Sie das kompatible Kensington-Schloss ein und befestigen Sie das Kabel an einem festen Gegenstand, um Diebstahl zu verhindern.

BEDIENUNGSANLEITUNG EEEBOX PC EB1007P-B0107 ASUS

Copyright © 2012 ASUSTeK COMPUTER INC. Alle Rechte vorbehalten.

Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. ("ASUS") in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.

In diesem Handbuch angegebene Produkt- und Firmennamen können u.U. eingetragene Warenzeichen oder Urheberrechte der entsprechenden Firmen sein und dienen nur der Identifizierung oder Erklärung zu Gunsten des Eigentümers, ohne Rechte verletzen zu wollen.

Es wurden keine Mühen gescheut, den Inhalt dieses Handbuchs korrekt und aktuell zu gestalten. Dennoch kann für die Richtigkeit des Inhalts keine Haftung übernommen werden. Der Hersteller behält sich das Recht vor, jederzeit ohne Vorankündigung Änderungen am Handbuch vorzunehmen.

Inhalt

Inhalt. 3 Erklärungen 4 Erklärung der Federal Communications Commission............ 4 Sicherheitsinformationen 9 Einstellen des Systems 9 Vorsicht bei der Benutzung 9 LASER-PRODUKT DER KLASSE 1 10 Lithium-Ionen-Akku-Warnung. 10 Erklärung zur Erfüllung der weltweiten Umweltschutzbestimmungen 11 ENERGY STAR konformes Produkt 12 Hinweise für dieses Handbuch. 12

Willkommen 13

Paketinhalt. 13

Kennenlernen Ihres PCs. 14

Vorderseite 14 Rückseite 16 Oberseite 18 Unteransicht. 19

Positionierung Ihres PCs 20

Ständer installieren 20 PC an einem Bildschirm befestigen 21

PC vorbereiten 22

Bildschirm anschließen 22 USB-Geräte anschließen 22

An ein Netzwerkgerät anschließen 23 Wireless-Verbindung über die Antenne herstellen. 23 System einschalten 24

PC benutzen 25

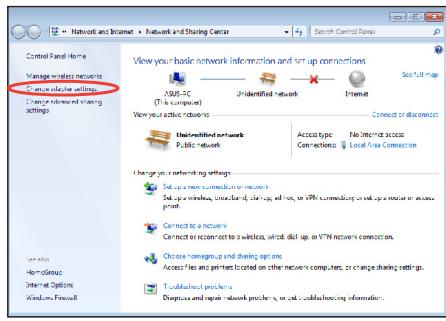

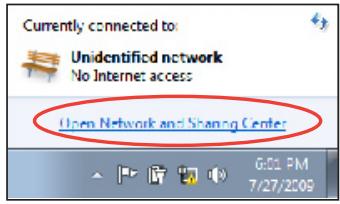

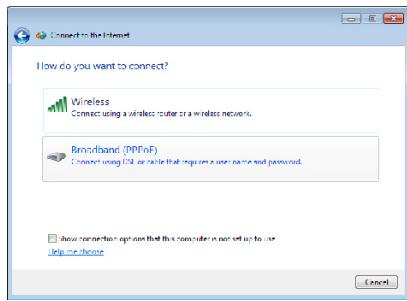

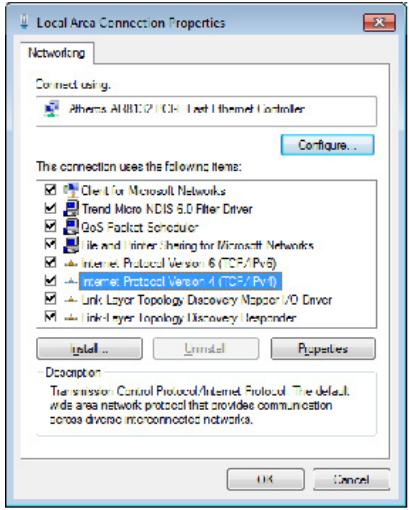

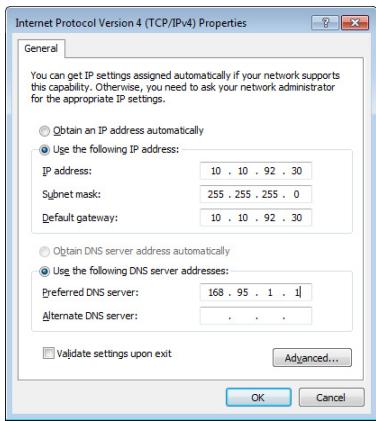

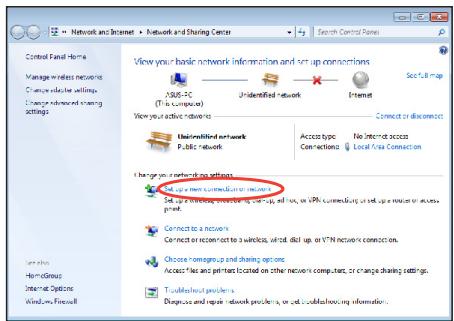

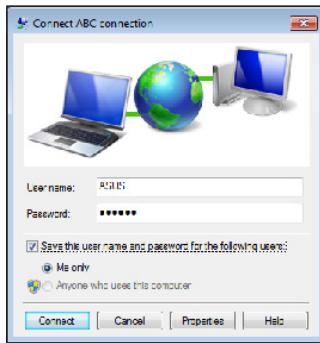

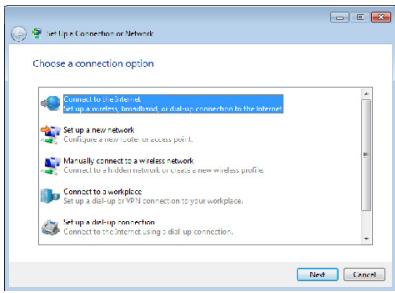

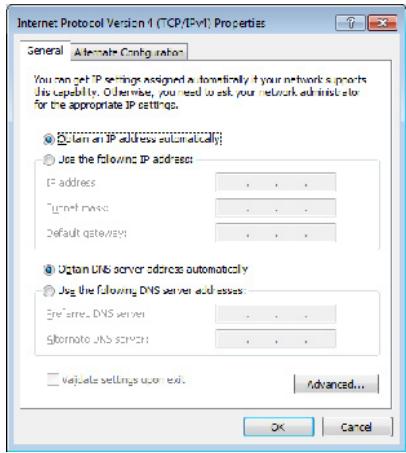

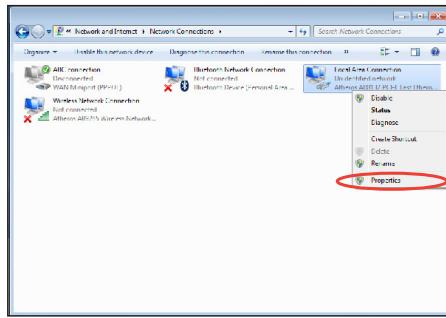

Kabelverbindung konfigurieren 26 ASUS Easy Update. 30

Systemwiederherstellung 31

Verwenden der Wiederherstellungspartition 31 Benutzen des USB-Datenträgers (USB-Wiederherstellung) 33

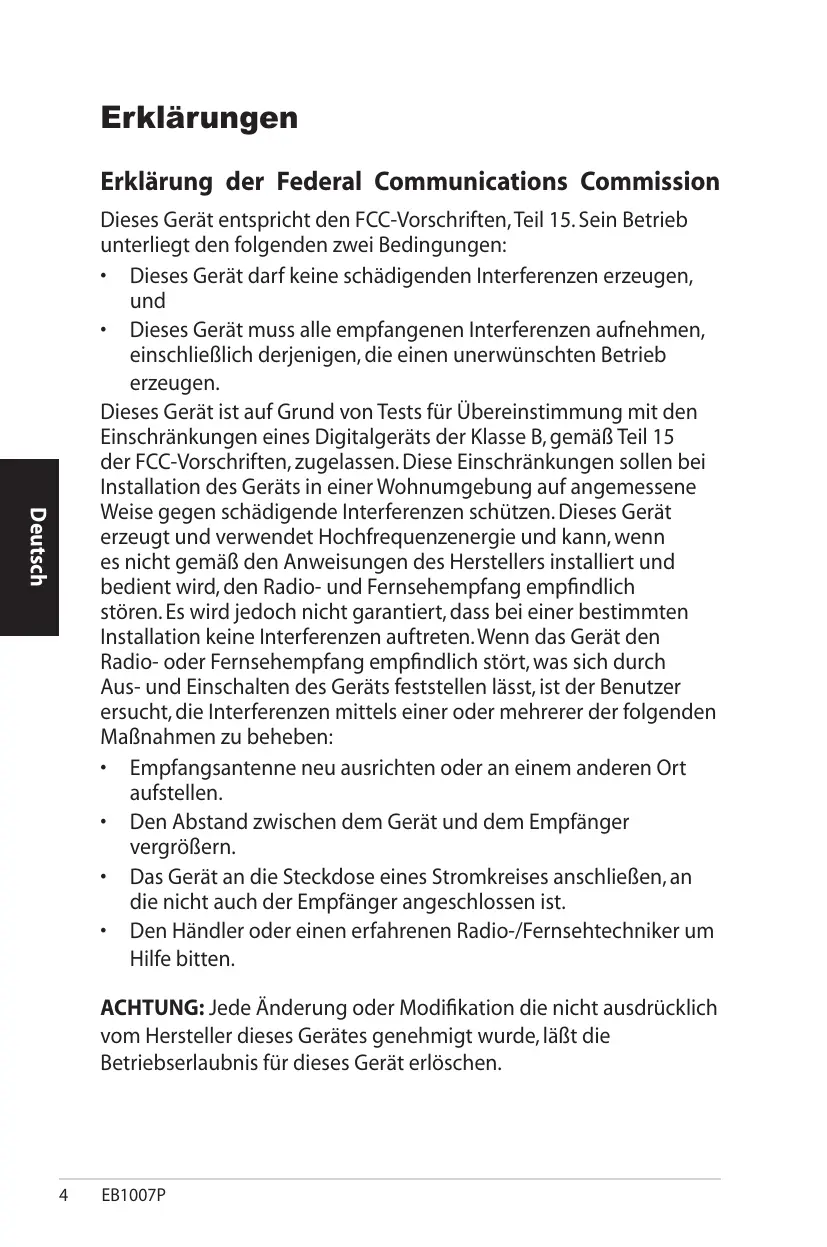

Erklärungen

Erklärung der Federal Communications Commission

Dieses Gerät entspricht den FCC-Vorschriften, Teil 15. Sein Betrieb unterliegt den folgenden zwei Bedingungen:

• Dieses Gerät darf keine schädlichen Interferenzen erzeugen, und
• Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen.

Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß Teil 15 der FCC-Vorschriften, zugelassen. Diese Einschränkungen sollen bei Installation des Geräts in einer Wohnumgebung auf angemessene Weise gegen schädliche Interferenzen schützen. Dieses Gerät erzeugt und verwendet Hochfrequenzenergie und kann, wenn es nicht gemäß den Anweisungen des Herstellers installiert und bedient wird, den Radio- und Fernsehempfang empfindlich stören. Es wird jedoch nicht garantiert, dass bei einer bestimmten Installation keine Interferenzen auftreten. Wenn das Gerät den Radio- oder Fernsehempfang empfindlich stört, was sich durch Aus- und Einschalten des Geräts feststellen lässt, ist der Benutzer ersucht, die Interferenzen mittels einer oder mehrerer der folgenden Maßnahmen zu beheben:

• Empfangsantenne neu ausrichten oder an einem anderen Ort aufstellen.
• Den Abstand zwischen dem Gerät und dem Empfänger vergrößern. Das Gerät an die Steckdose eines Stromkreises anschließen, an die nicht auch der Empfänger angeschlossen ist.
• Den Händler oder einen erfahrenen Radio-/Fernsehtechniker um Hilfe bitten.

ACHTUNG: Eine Änderung oder Modifikation, die nicht ausdrücklich vom Hersteller dieses Gerätes genehmigt wurde, lässt die Betriebserlaubnis für dieses Gerät erlöschen.

RF-Aussetzungswarnung

Dieses Gerät und die integrierte Antenne dürfen nicht näher als 20 cm an Ihrem Körper oder in der Nähe von sich befindenden Personen installiert und betrieben werden. Dieses Gerät und seine Antenne(n) dürfen nicht zusammen oder in der Nähe mit anderen Antennen oder Sendern betrieben werden. Endnutzer müssen die spezifischen Betriebsanleitungen für eine RF-Aussetzung innerhalb der anerkannten Bereiche befolgen.

Konformitätserklärung für die R&TTE-Direktive 1999/5/EC

Die folgenden Elemente wurden vervollständigt und werden als relevant und ausreichend betrachtet:

Grundlegende Anforderungen - Artikel 3 Schutz der Gesundheit und Sicherheit - Artikel 3.1a Tests zur elektrischen Sicherheit, entsprechend EN 60950-1 Schutzanforderungen zur elektromagnetischen Verträglichkeit - Artikel 3.1b Tests zur elektromagnetischen Verträglichkeit entsprechend EN 301 489-1 und EN 301 Tests entsprechend 489-17 - Effektive Nutzung der Funkfrequenzen - Artikel 3.2 - Funktests entsprechend EN 300 328-2

CE-Kennzeichen

CE

CE-Zeichen für Geräte ohne Wireless LAN/Bluetooth

Die ausgelieferte Version dieses Gerätes erfüllt die Anforderungen der EEC directives 2004/108/EC "Electromagnetic compatibility" und 2006/95/EC "Low voltage directive".

CE

CE-Zeichen für Geräte mit Wireless LAN/ Bluetooth

Wireless-Kanäle für entsprechende Gebiete

N. Amerika

2.412-2.462 GHz

Kanal 01 bis Kanal 11

Japan

2,412-2,484 GHz

Kanal 01 bis Kanal 14

Europa ETSI

2,412-2,472 GHz

Kanal 01 bis Kanal 13

Verbotene Wireless-Frequenzbänder in Frankreich

In einigen Gebieten in Frankreich sind bestimmte Frequenzbänder verboten. Die im höchsten Fall erlaubten Leistungen bei Innenbetrieb sind:

10 mW für das gesamte 2,4-GHz-Band (2400 MHz-2483,5 MHz) und 100 mW für Frequenzen zwischen 2446,5 MHz und 2483,5 MHz

Die Kanäle 10 bis 13 arbeiten ausschließlich im Band von 2446,6 MHz bis 2483,5 MHz.

Es gibt eine Möglichkeit der Benutzung im Freien: Auf privaten Grundstücken oder auf privaten Grundstücken öffentlicher Personen ist die Benutzung durch eine vorausgehende Genehmigung des Verteidigungsministers mit einer maximalen Leistung von 100 mW im 2446,5-2483,5-MHz-Band erlaubt. Die Benutzung im Freien auf öffentlichen Grundstücken ist nicht gestattet.

In den unten aufgeführten Gebieten gilt für das gesamte 2,4-GHz-Band:

Maximal erlaubte Leistung in Innenräumen ist 100 mW, maximal erlaubte Leistung im Freien ist 10 mW

Gebiete, in denen der Gebrauch des 2400-2483,5-MHz-Bandes mit einer EIRP von weniger als 100 mW in Innenräumen und weniger als 10 mW im Freien erlaubt ist:

01 Ain, 05 Hautes Alpes, 11 Aude, 24 Dordogne, 32 Gers, 41 Loir et Cher, 55 Meuse, 60 Oise, 64 Pyrénées Atl., 68 Haut Rhin, 71 Saône et Loire, 84 Vaucluse, 90 Territoire de Belfort

02 Aisne, 08 Ardennes, 12 Aveyron, 25 Doubs, 36 Indre, 45 Loiret, 58 Nièvre, 61 Orne, 66 Pyrénées, 70 Haute Saône, 75 Paris, 88 Vosges

03 Allier 09 Ariège 16 Charente 26 Drôme 37 Indre-et-Loire 50 Manche 59 Nord 63 Puy-de-Dôme 67 Bas-Rhin 82 Tarn-et-Garonne 89 Yonne 94 Val-de-Marne

Die Ausrüstungsanforderung unterliegt etwaigen späteren Änderungen und ermöglicht Ihnen eventuell die Benutzung Ihrer Wireless-LAN-Karte in mehreren Gebieten Frankreichs. Bitte erkundigen Sie sich auf der ART-Website nach den neuesten Informationen (www.arcep.fr)

Ihre WLAN-Karte sendet mit weniger als 100 mW, aber mehr als 10 mW.

Erklärung des kanadischen Ministeriums für Telekommunikation

Dieses Digitalgerät überschreitet keine Grenzwerte für Funkrauschemissionen der Klasse B, die vom kanadischen Ministerium für Telekommunikation in den Funkstörvorschriften festgelegt sind.

Dieses Digitalgerät der Klasse B stimmt mit dem kanadischen ICES-003 überein.

IC-Strahlenbelastungserklärung für Kanada

Dieses Gerät erfüllt die IC-Strahlenbelastungsgrenzen für unkontrollierte Umgebungen. Um die IC-Bestimmungen einzuhalten, vermeiden Sie während des Betriebs direkten Kontakt mit der Sendeantenne. Der Endbenutzer muss den Bedienungsanweisungen Folge leisten, um die Funkfrequenzbelastungsbestimmungen zu erfüllen.

Der Betrieb ist abhängig von folgenden zwei Bedingungen:

Das Gerät darf keine Interferenzen verursachen und - Das Gerät muss jegliche Interferenzen akzeptieren, eingeschlossen Interferenzen, die einen ungewünschten Gerätebetrieb verursachen.

REACH

Die rechtlichen Rahmenbedingungen für REACH (Registration, Evaluation, Authorization, and Restriction of Chemicals) erfüllend, veröffentlichen wir die chemischen Substanzen in unseren Produkten auf unserer ASUS REACH-Website unter http://csr.asus.com/english/REACH.htm.

Sicherheitsinformationen

Ihr ASUS Eee Box PC wurde auf die neuesten Sicherheitsstandards für Informationstechnologie geprüft und für gut befunden. Um allerdings die sichere Handhabung des Produkts zu gewährleisten, sollen Sie den Anweisungen in diesem Dokument unbedingt Folge leisten.

Einstellen des Systems

• Lesen und befolgen Sie alle Anweisungen des Handbuchs, bevor Sie das Gerät in Betrieb nehmen.
• Benutzen Sie das Gerät nicht in der Nähe von Wasser oder Hitzequellen, z.B. Heizungen.
• Platzieren Sie das System auf einer stabilen Oberfläche. Die Öffnungen am Computergehäuse dienen der Belüftung und sollen keinesfalls versperrt oder abgedeckt werden.

Vergewissern Sie sich, dass rund um den Computer genügend Abstand (mind. 15 cm) zur optimalen Belüftung vorhanden ist. Stecken Sie keine Gegenstände in die Luftschlitze.

• Benutzen Sie das Gerät in einer Umgebung, deren Temperatur zwischen 0°C und 35°C liegt.
• Wenn Sie ein Verlängerungskabel mit mehreren Steckdosen für das Gerät verwenden, vergewissern Sie sich, dass die zulässige Stromstärke insgesamt nicht überschritten wird.

Vorsicht bei der Benutzung

• Treten Sie nicht auf das Stromkabel und stellen Sie nichts darauf ab.
• Halten Sie das Gerät von Wasser und anderen Flüssigkeiten fern.
• Wenn das System ausgeschaltet ist, fließen immer noch geringe Mengen an Strom. Ziehen Sie immer alle Stecker von Strom- und Modemkabeln ab, bevor Sie das System reinigen.
• Ziehen Sie den Stromstecker ab und geben Sie das Gerät zur Reparatur an qualifiziertes Personal, wenn:

das Stromkabel oder der Stromstecker beschädigt wurden oder Flüssigkeit im System verschüttet wurde

das System nicht ordnungsgemäß funktioniert, auch wenn alle Betriebsanleitungen befolgt werden, das Gerät fallen gelassen wurde oder das Gehäuse beschädigt ist, oder sich die Systemleistung drastisch verändert

Lithium-Ionen-Akku-Warnung

ACHTUNG: Bei unsachgemäßem Austausch kann der Akku explodieren. Verwenden Sie als Ersatz nur vom Hersteller empfohlene oder ähnliche Modelle. Entsorgen Sie die Akkus entsprechend den Anweisungen des Herstellers.

Nicht auseinandernehmen. Die Garantie verfällt, wenn das Produkt vom Benutzer auseinandergenommen wurde.

Werfen Sie den Ee Box PC NICT nicht in den normalen Hausmüll. Dieses Produkt wurde entwickelt, um ordnungsgemäß wiederverwertet werden zu können. Dieses Symbol der durchgestrichenen Mülltonne zeigt an, dass dieses Produkt (elektrisches und elektronisches Zubehör, quecksilberhaltige Knopfzellen) nicht im normalen Hausmüll entsorgt werden darf. Erkundigen Sie sich bei Ihren örtlichen Behörden nach der ordnungsgemäßen Geräteentsorgung.

Das durchgestrichene Symbol der Mülltonne zeigt an, dass der Akku nicht im normalen Hausmüll entsorgt werden darf. Bitte erkundigen Sie sich nach lokalen Regelungen zur Entsorgung von Batterien und Akkus.

Erklärung zur Erfüllung der weltweiten Umweltschutzbestimmungen

ASUS folgt dem Green-Design-Konzept, um unsere Produkte zu entwickeln und herzustellen, und versichert, dass jede Stufe des ASUS-Produktkreislaufs die weltweiten Umweltschutzbestimmungen erfüllt. Zusätzlich veröffentlicht ASUS die relevanten und auf den Bestimmungsanforderungen basierenden Informationen.

Besuchen Sie bitte die Webseite http://csr.asus.com/english/Compliance.htm, um die auf den Bestimmungsanforderungen basierenden Informationen, die ASUS erfüllt, einzusehen.

Japan JIS-C-0950 Material Declarations, EU REACH SVHC, Swiss Energy Laws

Rücknahmeservices

Das ASUS-Wiederverwertungs- und Rücknahmeprogramm basiert auf den Bestrebungen, die höchsten Standards zum Schutz der Umwelt anzuwenden. Wir glauben, dass die Bereitstellung einer Lösung für unsere Kunden die Möglichkeit schafft, unsere Produkte, Batterien, andere Komponenten und ebenfalls das Verpackungsmaterial verantwortungsbewusst der Wiederverwertung zuzuführen. Besuchen Sie bitte die Website http://csr.asus.com/english/Takeback.htm für Details zur Wiederverwertung in verschiedenen Regionen.

ENERGY STAR konformes Produkt

ENERGY STAR ist ein gemeinsames Programm der US-Umweltschutzbehörde und der US-Energiebehörde, welches helfen soll, Geld zu sparen und die Umwelt durch energieeffiziente Produkte und Technologien zu schützen.

Alle ASUS-Produkte mit dem ENERGY

STAR-Logo erfüllen den ENERGY STAR-Standard und die Energieverwaltungsfunktion ist standardmäßig aktiviert. Der Monitor und der Computer werden nach einer inaktiven Zeit von 15 und 30 Minuten automatisch in den Schlafmodus versetzt. Um Ihren Computer wieder aufzuwecken, klicken Sie die Maus oder eine beliebige Taste auf der Tastatur. Besuchen Sie bitte die Website http://www.energy.gov/powermanagement für mehr Details über die Energieverwaltung und ihren Nutzen für die Umwelt. Zusätzlich finden Sie auf der Website http://www.energystar.gov Informationen über das gemeinsame ENERGY STAR-Programm.

ENERGY STAR wird von auf Freedos- und Linux-basierenden Produkten nicht unterstützt.

Hinweise für dieses Handbuch

Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole, die in diesem Handbuch verwendet werden.

GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe.

WICHTIG: Anweisungen, die Sie beim Ausführen einer Aufgabe befolgen müssen.

TIPP: Tipps und nützliche Informationen zur Durchführung einer Aufgabe.

ANMERKUNG: Tipps und nützliche Informationen für besondere Umstände.

Willkommen

Herzlichen Glückwunsch zum Kauf eines Ee Box-PCs. Der Inhalt des Produktpakets wird im Folgenden aufgeführt. Sollten folgende Artikel beschädigt oder nicht vorhanden sein, wenden Sie sich bitte an Ihren Händler.

Paketinhalt

EeeBox PC	Standfuß und Schraube (optional)		VESA-Halterung +Schrauben (optional)
Antenne	Netzteil		Netzkabel
Garantiekarte		Schnellstartanleitung

Wenn das Gerät oder seine Komponenten während normaler Benutzung innerhalb der Garantiezeit nicht funktionieren oder fehlerhaft arbeiten, bringen Sie es zusammen mit der Garantiekarte zur Reparatur oder zum Austausch der Komponenten zu Ihrem ASUS-Kundendienst.

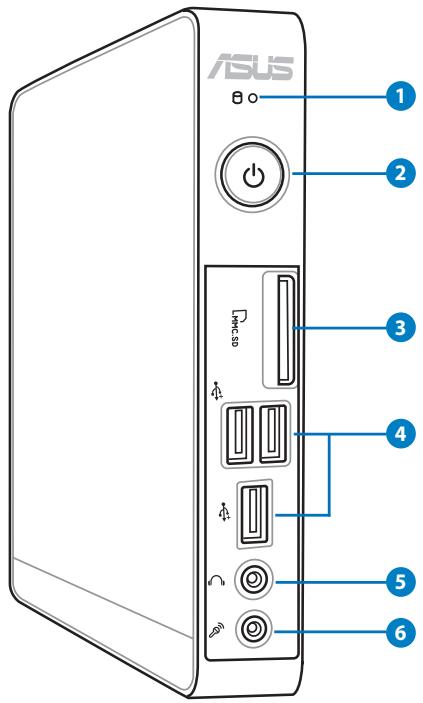

Vorderseite

Die nachstehende Abbildung zeigt die Komponenten auf dieser Seite des Systems.

1 Festplatten-LED

Diese LED blinkt, wenn Daten auf der Festplatte gelesen oder auf ihr geschrieben werden.

2 Netzschalter

Dieser Schalter schaltet das System EIN und AUS.

Speicherkartensteckplatz

Der integrierte Kartenleser liest MMC/SD/SDHC/MS/MS Pro-Karten aus Geräten wie z.B. Digitalkameras, MP3-Playern, Handys und PDAs.

USB-Anschluss

Der USB (Universal Serial Bus)-Anschluss ist kompatibel mit USB-Geräten wie z.B. Tastaturen, USB-Mäusen, Kameras und externen Laufwerken. USB macht es möglich, mehrere Geräte gleichzeitig an einem Computer zu nutzen. Einige Peripheriegeräte können darauf als zusätzliche Steckmöglichkeiten oder Hubs genutzt werden.

Kopfhörer-/Audio-Ausgang

Die Stereo-Kopfhörerbuchse (3,5 mm) dient zum Verbinden des Audioausgangssignals des Systems mit verstärkten Lautsprechern oder einem Kopfhörer.

Mikrofonbuchse

An den Mikrofonanschluss können Sie ein Mikrofon anschließen, das Sie für Skype, Sprachanwendungen und einfache Tonaufnahmen nutzen können.

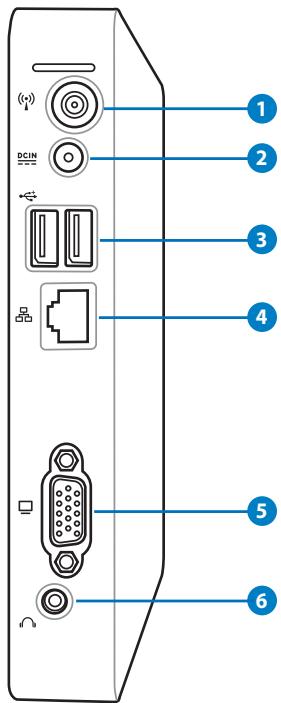

Rückseite

Die nachstehende Abbildung zeigt die Komponenten auf dieser Seite des Systems.

Wireless-Antennenbuchse

Schließen Sie hier die mitgelieferte Wireless-Antenne an, um den Signalempfang zu verbessern.

Die Antenne kann je nach Ihren Bedürfnissen installiert/entfernt werden. Befestigen Sie die Antenne an Ihrem Eebox PC für einen besseren Signalempfang im Wi-Fi-Modus.

3 USB-Anschluss

Der USB (Universal Serial Bus)-Anschluss ist kompatibel mit USB-Geräten wie z.B. Tastaturen, USB-Mäusen, Kameras und externen Laufwerken. USB macht es möglich, mehrere Geräte gleichzeitig an einem Computer zu nutzen. Einige Peripheriegeräte können darauf als zusätzliche Steckmöglichkeiten oder Hubs genutzt werden.

4 LAN-Anschluss

Der 8-polige RJ-45 LAN-Anschluss unterstützt ein Standard-Ethernet-Kabel zum Anschluss an ein lokales Netzwerk.

5 Monitorausgang

An den 15-poligen D-SUB-Monitorausgang können Sie VGA-kompatible Anzeigegeräte wie Monitore oder Projektoren anschließen.

6 Kopfhörer-/Audio-Ausgang

Die Stereo-Kopfhörerbuchse (3,5 mm) dient zum Verbinden des Audioausgangssignals des Systems mit verstärkten Lautsprechern oder einem Kopfhörer.

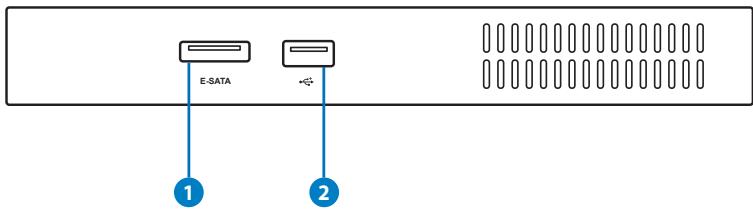

Oberseite

Die nachstehende Abbildung zeigt die Komponenten auf dieser Seite des Systems.

eSATA-Anschluss

External SATA oder eSATA ermöglicht externe Verbindungen mit seriellen ATA-Geräten, die ursprünglich für den Gebrauch im Inneren des Computers vorgesehen waren. Diese Verbindung ist für externe Speicherlösungen bis zu 6x schneller als USB 2.0 und FireWire und auch Hot-Plug-fähig bei der Benutzung abgeschirmter, bis zu 2 Meter langer Kabel und Anschlüsse.

2 USB-Anschluss

Der USB (Universal Serial Bus)-Anschluss ist kompatibel mit USB-Geräten wie z.B. Tastaturen, USB-Mäusen, Kameras und externen Laufwerken. USB macht es möglich, mehrere Geräte gleichzeitig an einem Computer zu nutzen. Einige Peripheriegeräte können darauf als zusätzliche Steckmöglichkeiten oder Hubs genutzt werden.

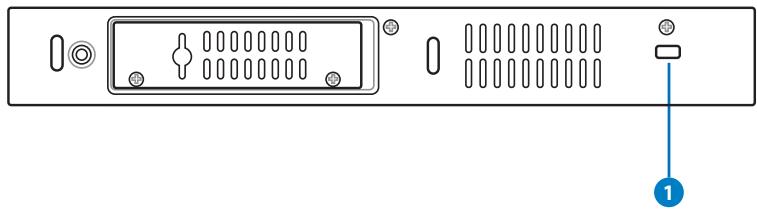

Unteransicht

Sehen Sie auf das Diagramm, um die Komponenten auf dieser Seite des Systems kennenzulernen.

1 Kensington®-Schlossbuchse

Über die Kensington®-Schlossbuchse können Sie Ihren EeBox PC mit Kensington®-kompatiblen Sicherheitsprodukten gegen Diebstahl schützen. Diese Sicherheitsprodukte verfügen über ein Metallkabel und ein Schloss, mit dem Sie den EeBox PC an einem stabilen Objekt anketten können.

Ständer installieren

Stellen Sie den PC mit dem mitgelieferten Ständer folgendermaßen auf:

1. Suchen Sie die Schraubenlöcher auf der Unterseite des PCs.
2. Richten Sie die Ständerschrauben auf die Löcher aus, und befestigen Sie dann den Ständer mit Hilfe einer Münze am PC.

PC Unterseite Schraubenloch

Ständerschraube

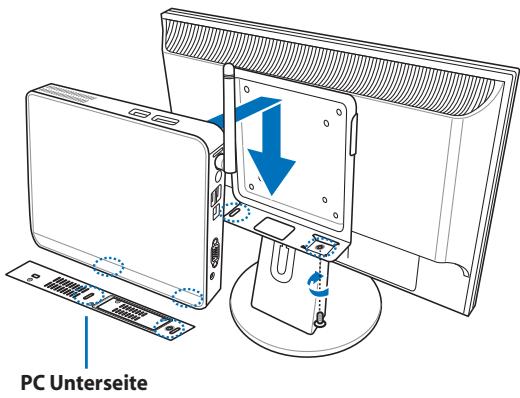

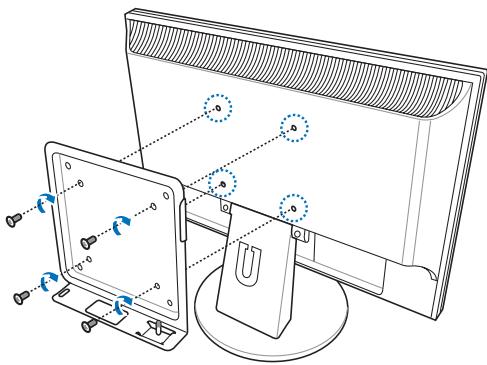

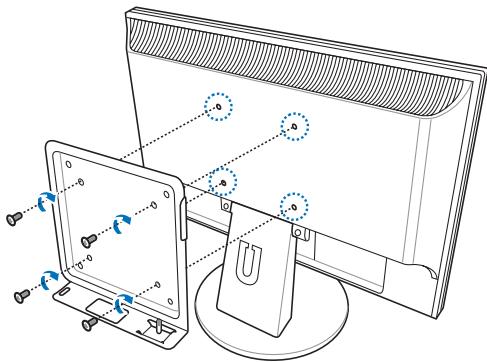

PC an einem Bildschirm befestigen

Sie können Ihren PC auch an der Rückseite eines Bildschirms befestigen. Gehen Sie dazu folgendermaßen vor:

1. Befestigen Sie die VESA-Halterung mit vier (HNM/M4 x 8) Schrauben.

Um die VESA-Halterung befestigen zu können, muss Ihr Bildschirm dem Standard VESA75 oder VESA100 entsprechen.

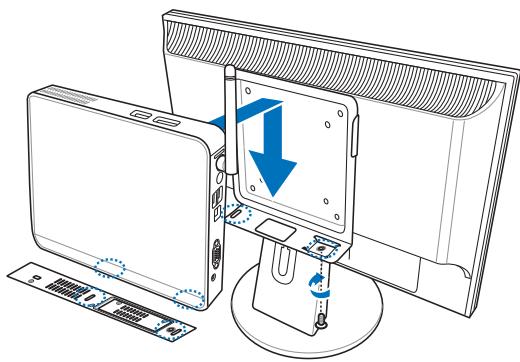

1. Stellen Sie den PC auf die VESA-Halterung. Achten Sie auf die korrekte Ausrichtung. Befestigen Sie den PC mit Hilfe einer Münze an der VESA-Halterung.

Bevor Sie Ihren PC nutzen können, müssen Sie Peripheriegeräte anschließen.

Bildschirm anschließen

Verbinden Sie ein Ende des HDMI/VGA-Kabels mit einem LCD-TV oder einem LCD-Monitor (1) und das andere Ende mit dem HDMI/Display (Monitor) -Ausgang auf der Rückseite des Systems (2).

USB-Geräte anschließen

Verbinden Sie USB-Geräte wie Tastatur, Maus oder Drucker mit den USB-Anschlüssen auf der Rückseite des Systems.

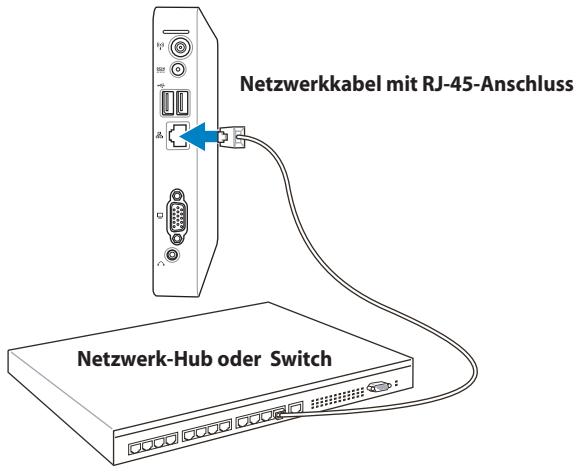

An ein Netzwerkgerät anschließen

Verbinden Sie ein Ende des Netzwerkkabels mit dem LAN-Anschluss auf der Rückseite des Systems und das andere mit einem Hub oder Switch.

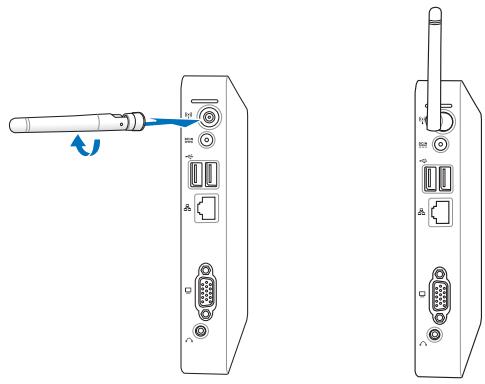

Wireless-Verbindung über die Antenne herstellen

Die Antenne für den Wireless-Empfang sorgt für einen verbesserten Signalempfang. Die Antenne kann je nach Ihren Bedürfnissen installiert/entfernt werden. Befestigen Sie die Antenne an Ihrem Eebox PC für einen besseren Signalempfang im Wi-Fi-Modus.

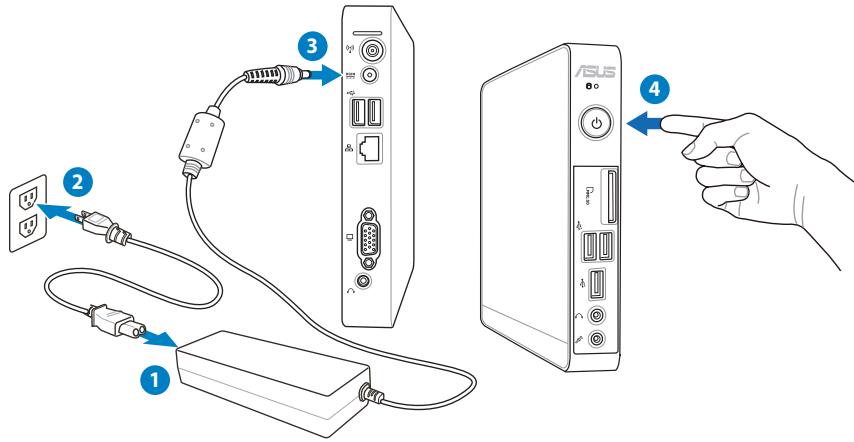

System einschalten

Verbinden Sie das Netzteil mit dem Anschluss DC IN auf der Rückseite des Systems und drücken Sie dann den Netzschalter auf der Vorderseite, um das System einzuschalten.

• Wenn Ihr PC nicht benutzt wird, ziehen Sie bitte den Stecker des Netzteils aus der Steckdose oder schalten den Stromverteiler aus, um Energie zu sparen. Regeln Sie die Energiespareinstellungen in der Windows®-Systemsteuerung. Damit stellen Sie sicher, dass Ihr PC auf einen niedrigen Stromverbrauchsmodus gesetzt wurde, aber zusätzlich voll funktionsfähig bleibt.

Um zum BIOS zu gelangen, drücken Sie während des Startvorgangs wiederholt die Taste.

Alle Abbildungen in diesem Abschnitt sind nur zur Referenz gedacht. Die tatsächlich angezeigten Bildschirminhalte können sich je nach Betriebssystem entsprechend unterscheiden. Besuchen Sie die ASUS-Webseite unter www.asus.com für die neuesten Informationen.

Dieser PC wird nicht von Windows® 8 unterstützt.

Wireless-Verbindung konfigurieren

Verbinden Sie sich aus Sicherheitsgründen NICHT mit einem ungesicherten Netzwerk, da sonst die Möglichkeit besteht, dass durch die fehlende Verschlüsselung Ihre Daten von anderen gesehen werden.

1. Klicken Sie in der Taskleiste auf das Wireless-Netzwerksymbol mit den orangen Stern.
2. Wählen Sie den Wireless-AP, mit dem Sie sich verbinden sollen, aus der Liste aus und klicken Sie auf Verbinden, um die Verbindung herzustellen.

Wenn Sie den gewünschten AP nicht finden können, klicken Sie in der rechten oberen Ecke auf das Symbol Aktualisieren, um die Liste zu aktualisieren und erneut zu suchen.

1. Bei der Verbindungsherstellung müssen Sie möglicherweise ein Kennwort eingeben.
2. Nachdem die Verbindung hergestellt wurde, wird diese in der Liste angezeigt.
3. Sie sehen nun das Wireless-Netzwerksymbol in der Taskleiste.

Kabelverbindung konfigurieren

So stellen Sie eine Kabelnetzwerkverbindung her:

Dynamische IP / PPPoE-Netzwerkverbindung benutzen:

1. Klicken Sie in der Taskleiste auf das Netzwerksymbol mit den gelben Ausrufezeichen und wählen Sie Netzwerk- und Freigabecenter öffnen.

1. Klicken Sie in der linken blauen Spalte auf Adaptereinstellungen öffnen.

1. Rechtsklicken Sie auf LAN-Verbindung und wählen Sie Eigenschaften.

1. Markieren Sie Internet Protocol Version 4 (TCP/IPv4) und klicken Sie auf Eigenschaften.
2. Wählen Sie IP-Adresse automatisch beziehen und klicken Sie auf OK.

(Fahren Sie mit den folgenden Schritten fort, falls Sie PPPoE benutzen)

1. Kehren Sie zum Netzwerk- und Freigabecenter zurück und klicken Sie dann auf "Neue Verbindung oder Netzwerk einrichten".

1. Wählen Sie "Verbindung mit dem Internet herstellen" und klicken Sie auf "Weiter".

1. Geben Sie Ihren Benutzernamen und das Passwort ein. Klicken Sie auf "Weiter".

1. Klicken Sie in der Taskleiste auf das Netzwerksymbol und dann auf die Verbindung, die Sie gerade erstellt haben.

1. Wählen Sie "Breitband (PPPoE)" und klicken Sie auf "Weiter".

1. Klicken Sie auf "Schließen", um die Konfiguration zu beenden.

1. Geben Sie Ihren Benutzernamen und das Passwort ein. Klicken Sie auf "Verbinden", um sich mit dem Internet zu verbinden.

Statische IP benutzen:

1. Wiederholen Sie die Schritte 1-4 des vorherigen Abschnittes. 2. Klicken Sie auf "Folgende IP-Adresse verwenden".
2. Geben Sie Ihre IP-Adresse, Subnetzmaske und das Standardgateway ein.
3. Wenn nötig, geben Sie die Adresse für den bevorzugten DNS-Server ein.
4. Nach der Eingabe aller erforderlichen Daten klicken Sie auf "OK", um die Verbindung zu erstellen.

ASUS Easy Update

ASUS Easy Update ist eine Hilfssoftware, die automatisch die neuesten BIOS-Versionen, Treiber und Anwendungen für Ihren PC erkennt und herunterlädt.

1. Klicken Sie in der Windows®-Taskleiste mit der rechten Maustaste auf das Symbol ASUS Easy Update.
2. Wählen Sie Schedule, um einzustellen, wie oft Sie Ihr System aktualisieren wollen.
3. Wählen Sie Update, um die Aktualisierungsfunktion zu aktivieren.

1. Klicken Sie auf OK, um die Elemente anzuzeigen, die Sie herunterladen können.

1. Markieren Sie die Elemente, die Sie herunterladen sollen, und klicken Sie dann auf OK.

Verwenden der

Wiederherstellungspartition

Die Wiederherstellungspartition enthält ein Image (Abbild) des Betriebssystems, der Treiber und der vom Hersteller in Ihrem System installierten Programme. Die Wiederherstellungspartition bietet damit eine umfangreiche Wiederherstellungslösung, die Ihre Systemsoftware schnell in den originalen Arbeitszustand zurückversetzt und Ihre Festplatte in ordnungsgemäßem Betriebszustand hält. Bevor Sie die Wiederherstellungspartition benutzen, kopieren Sie Ihre persönlichen Dateien (z.B. Outlook PST-Dateien) auf einen USB-Datenträger oder ein Netzwerklaufwerk und notieren Sie sich Benutzereinstellungen (z.B. Netzwerkeinstellungen).

Betriebssystem auf Standard-Partition wiederherstellen (F9-Wiederherstellung)

1. Drücken Sie während des Boot-Vorgangs die Taste [F9].
2. Wählen Sie Windows setup [EMS Enabled] und drücken Sie die [Eingabetaste].
3. Wählen Sie die gewünschte Sprache aus und klicken Sie auf Next.
4. Wählen Sie Recover the OS to the Default Partition und klicken Sie auf Next.
5. Die vom Hersteller eingerichtete Standard-Partition wird angezeigt. Klicken Sie auf Next.
6. Alle Daten dieser Standard-Partition werden gelöscht. Klicken Sie auf Recover, um die Systemwiederherstellung zu beginnen.

Sie werden alle Daten auf der gewählten Partition verlieren. Vergewissern Sie sich, dass Sie wichtige Daten vorher gesichert haben.

1. Wenn die Systemwiederherstellung abgeschlossen ist, klicken Sie auf "Reboot", um das System neu zu starten.

Datum der Standard-Umgebung auf einen USB-Datenträger sichern (F9 Backup)

1. Wiederholen Sie die Schritte 1 - 4 des vorherigen Abschnittes.
2. Wählen Sie "Backup the Factory Environment to a USB Drive" und klicken Sie auf "Next".
3. Verbinden Sie den USB-Datenträger mit Ihrem PC, um die Sicherung der Standard-Umgebung zu starten.

Die erforderliche Größe des angeschlossenen USB-Datenträgers sollte größer als 20GB betragen, da die tatsächliche Größe von Ihrem PC-Modell abhängig ist.

1. Wählen Sie den gewünschten USB-Datenträger aus, falls Sie mehrere USB-Datenträger an Ihren PC angeschlossen haben, und klicken Sie auf "Next".

Wenn auf dem gewählten USB-Datenträger schon eine Partition mit der erforderlichen Größe vorhanden ist (z.B. eine schon zur Sicherung verwendete Partition), wird das System diese erkennen und automatisch für die Sicherung wiederverwenden.

1. Basierend auf den verschiedenen Situationen der vorhergegangenen Schritte werden die Daten auf dem gewählten USB-Datenträger oder der gewählten Partition gelöscht. Klicken Sie auf "Backup", um die Sicherung zu beginnen.

Sie werden alle Daten auf dem gewählten USB-Datenträger oder der gewählten Partition verlieren. Vergewissern Sie sich, dass Sie wichtige Daten vorher gesichert haben.

1. Wenn die Sicherung der Standard-Umgebung erfolgreich beendet wurde, klicken Sie auf "Reboot", um das System neu zu starten.

Benutzen des USB-Datenträgers (USB-Wiederherstellung)

Wenn die Wiederherstellungspartition Ihres Systems beschädigt ist, können Sie einen USB-Datenträger benutzen, um Ihr System in den Werkszustand auf der gesamten Festplatte zurück zu versetzen.

1. Verwenden Sie den USB-Datenträger, auf dem Sie die Werkseinstellungen gespeichert haben.
2. Drücken Sie beim Bootvorgang, wenn der Bildschirm "Please select boot device" erscheint, die Taste für EeeTop PC oder für EeeBox PC. Wählen Sie USB:XXXXXX, um vom angeschlossenen USB-Datenträger zu booten.
3. Wählen Sie die gewünschte Sprache aus und klicken Sie auf "Next".
4. Wählen Sie "Restore" und klicken Sie auf "Next".
5. Wählen Sie eine Aufgabe und klicken Sie auf "Next". Optionen: • "Restore the OS to the Default Partition only" (Betriebssystem nur auf der Standard-Partition wiederherstellen)

Wählen Sie diese Option, wenn Sie das Betriebssystem nur auf der Standard-Partition wiederherstellen möchten. Diese Option löscht alle Daten auf der Systempartition "C" und lässt die Partition "D" unverändert. Nachdem Sie auf "Next" geklickt haben, wird die Standard-Partition angezeigt. Klicken Sie nun erneut auf "Next".

- "Restore the Whole Hard Disk" (Betriebssystem auf gesamter Festplatte wiederherstellen)

Wählen Sie diese Option, wenn Sie Ihren All-in-one-PC in den Standard-Werkszustand zurückversetzen möchten. Diese Option löscht alle Daten auf der gesamten Festplatte und erstellt eine neue Systempartition als Laufwerk "C", eine leere Partition als Laufwerk "D" und eine Wiederherstellungspartition.

1. Die Daten auf der Standard-Partition oder der gesamten Festplatte werden abhängig von den vorher gewählten Schritten gelöscht. Klicken Sie auf "Restore", um die Wiederherstellung zu beginnen.
2. Wenn die Systemwiederherstellung erfolgreich beendet wurde, klicken Sie auf "Reboot", um das System neu zu starten.

ASUS Kontaktinformationen

ASUSTeK COMPUTER INC.

Adresse: 15 Li-Te Road, Peitou, Taipei, Taiwan 11259

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

Technische Unterstützung

Telefon [phone]

Technische Unterstützung

Telefon [phone]

Support-Fax [phone]

ASUS COMPUTER GmbH (Deutschland & Österreich)

Adresse Harkort Str. 21-23, 40880 Ratingen, Deutschland

Fax [phone]

Website www.asus.de

Online-Kontakt www.asus.de/sales

Technische Unterstützung

Komponenten-Telefon [phone]

System/Notebook/Eee/[phone]

LCD-Telefon

Support-Fax [phone]

Online-Kontakt www.asus.de/sales

Technischer Support

Online-Kontakt www.asus.de/sales

Technischer Support

Telefon für Komponenten [phone]

Telefon für Systeme [phone]

/Notebooks/Eee/LCD

Allgemein (Fax) [phone]
