Intitulé	Détails
Type de produit	Climatiseur mobile
Capacité de refroidissement	11 000 BTU
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	43 x 39 x 76 cm
Poids	30 kg
Fonctions principales	Refroidissement, déshumidification, ventilation
Niveau sonore	65 dB(A)
Débit d'air	400 m³/h
Entretien et nettoyage	Filtres lavables, réservoir d'eau à vider régulièrement
Pièces détachées et réparabilité	Disponibilité de pièces détachées, facilité d'accès aux composants internes
Sécurité	Protection contre la surchauffe, arrêt automatique en cas de réservoir plein
Informations générales	Idéal pour les pièces jusqu'à 110 m², installation facile sans travaux

FOIRE AUX QUESTIONS - PAC WE110 DELONGHI

Pourquoi mon DELONGHI PAC WE110 ne démarre-t-il pas ?

Vérifiez si l'appareil est correctement branché et si la prise fonctionne. Assurez-vous également que le réservoir d'eau est bien installé et que les filtres ne sont pas obstrués.

Comment vider le réservoir d'eau du DELONGHI PAC WE110 ?

Pour vider le réservoir d'eau, retirez-le de l'appareil et videz-le dans un évier. Assurez-vous de le remettre en place correctement après l'avoir vidé.

Mon DELONGHI PAC WE110 fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation, mais si le bruit est excessif, vérifiez si l'appareil est sur une surface stable et s'il n'y a pas d'objets bloquant les ventilateurs.

Comment nettoyer les filtres de mon DELONGHI PAC WE110 ?

Retirez le filtre à air de l'appareil et lavez-le à l'eau tiède savonneuse. Rincez-le bien et laissez-le sécher complètement avant de le remettre en place.

Quelle est la capacité du DELONGHI PAC WE110 en termes de surface à climatiser ?

Le DELONGHI PAC WE110 est conçu pour climatiser des surfaces allant jusqu'à 110 m², selon les conditions d'isolation et l'exposition au soleil.

L'appareil ne refroidit pas l'air, que faire ?

Vérifiez si les fenêtres et les portes sont bien fermées. Assurez-vous également que le mode de refroidissement est activé et que le filtre à air est propre.

Comment régler la température sur le DELONGHI PAC WE110 ?

Utilisez le panneau de contrôle ou la télécommande pour augmenter ou diminuer la température souhaitée. L'appareil affichera la température réglée sur l'écran.

Est-ce que le DELONGHI PAC WE110 consomme beaucoup d'énergie ?

La consommation d'énergie dépend de l'utilisation et des réglages, mais le DELONGHI PAC WE110 est conçu pour être efficace sur le plan énergétique. Vérifiez l'étiquette énergétique pour plus de détails.

Comment stocker mon DELONGHI PAC WE110 pendant l'hiver ?

Avant de le ranger, nettoyez les filtres, videz le réservoir d'eau, et rangez l'appareil dans un endroit sec et frais, à l'abri de l'humidité.

Le DELONGHI PAC WE110 a-t-il une fonction de déshumidification ?

Oui, le DELONGHI PAC WE110 dispose d'une fonction de déshumidification qui permet de réduire l'humidité ambiante tout en refroidissant l'air.

MODE D'EMPLOI PAC WE110 DELONGHI

• Veuillez toujours utiliser cet apparéil comme indiquédans ce manuel. Ces instructions ne couvrent pas toutes les conditions et situations possible pouvant seprésenter, il est always nécessaire d'agir avec bon sens et prudence pour l'installation, le fonctionnement et la conservation de tous les électroménagers.
• Cet apparéil a été concu pour la climatisation des millieux domestiques et ne doit pas être destiné à d'autres usages.
  Il est dangereux de modifier ou d'alterer les caractéristiques de l'appareil.
  L'appareil doit être installé selon les normes nationales disciplinant les installations électriques.
  Pour les eventuelles réparations, veuillez vous adresser aux Centres SAV agrêés par le fabricant. Les réparations effectues par un personnel non qualifié peuvent être dangereuses.
• Cet apparéil doit être exclusivement utilisé par desadultes.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) représentant des capacités psycho-sensorielles réduites, des connaissances et une expérience insuffisantes, sans la surveillance vigilante et les instructions d'un responsable de leur sécurité.
  Surveiller les enfants et s'assurer qu'ils ne jouent pas avec l'appareil.
• Cet apparéil doit être relié à une mise à la terre efficace. Faites vérifier l'installation électrique par un électricien spécialisé.
• Eviter d'utiliser des rallonges pour le cable d'alimentation électrique.
• Veuillez toujours débrancher la fiche de la prise de courant avant toute opération de nettoyage ou d'entretien.
• Ne pas tirer sur le cable d'alimentation électrique pour déplacer l'appareil.
• Ne pas installer l'appareil dans des endroits où l'air peut contenir du gaz, de l'huile, du soufre ni à proximite de sources de chaleur.
• Respecter une distance minimale de 50 cm entre l'appareil et toute substance inflammable (alcool, etc.) ou réciements sous pression (vas-porisateurs).
• Ne pas appuyer d'objets lourds ou chauds sur l'appareil.

Nettoyer les filtres à air au moins une fois parSEMaine.
- Éviter d'utiliser des apparèils de chauffage près du climatisationur.
L'appareil doit être transporté à la verticale ou couche sur le côte. Avant de le transporter, éliminer complètement l'eau contenu dans l'appareil. Àprous l'avoir transporte, attendre au moins 1 heures avant de lemettre en fonction.
- Ne pas couvir l'appareil avec des sachets en plastique avant de le ranger.
- Les matériaux utilisés pour l'emballage sont recyclables. Nous conseillons de les jeter dans les poubelles pour la collecte sélective.
Lorsque l'appareil arrive à la fin de sa vie utile, il doit être apporté dans un centre de collecte spécialisé.
Si le cable d'alimentation est endommagé, il faut le faire replacer par le fabricant ou par son SAV, de manière à prévenir tout type de risque.

Vérifier sur la plaquette signalétique le type de gaz frigorigène utilisé dans votre apparéil.

Avertissements spécifiques pour les appar reils a gaz frigorigène R410A

Le R410 A est un gaz frigorigène conforme aux normes CE sur l'ecologie. Ne jamais percer le circuit frigorifique de l'appareil.

INFORMATION ENVIRONNEMENTALE: Cette unité contient des fluores à effet de serre couverts par le Protocole de Kyoto. Les opérations d'entretien et d'élimination doivent toujours être effectues par du personnel spécialisé (R410A, GWP=1975).

Avertissements spécifiques pour les appar reils à gaz frigorigène R290

• Lire attentivement ces averissements.
  Pour le processus de dégivrage et pour le nettoyage, utiliser exclusivement les outils recommandés par le fabricant.
  L'appareil doit etre instalé dans un endroit sans sources d'allumage constantes (par exemple : des flammes libres, des apparciels à gaz ou électriques en marche).
• Ne pas percer ni brûler.
• Les gaz frigorigènes peuvent être inodores.
• L'appareil doit être installé, utilise et stocké dans une piece dont la surface est supérieure à 15m^2
• Cet apparéil contient environ 300 g de gaz frigorigène R290.

Le gaz R290 est un gaz frigorigène conforme aux directives européennes sur l'environnement. Ne pas perforer les composants du circuit frigorifique.
- Si l'appareil avait été installé, actionné ou stocké dans un endroit mal aéré, il faut faire en sorte qu'il n'y ait pas d'eventuelles pertes de gaz frigorigènes stagnantes pouvant cause des dangers d'accendie ou d'explosion, dus à l'allumage du gaz frigorigène provoqué par des poèmes électriques, des réchauds ou toute autre source d'allumage.
- Conserver l'appareil de manière à prévenir les défaillances mécaniques.
- Les personnes qui travaillent ou intervennent sur un circuit frigorifique doivent posseder une certification adequate, délivrée par un organisme accréduité, attestant leur compétence en matière de manipulation de gaz frigorigènes conformément à une Specification officiellement reconnue.
- Les interventions de réparation doivent être effectuees sur la base des recommendations du fabricant de l'appareil. Les opérations d'entretien et les réparations exigeant l'assistance d'autres spécialistes doivent'être effectuees sous la supervision de la personne spécialisée dans l'utilisation de gaz frigorigènes inflammables.

Avertissements pour l'élimination correcte du produit aux termes de la directive européen 2002/96/EC et du Décret de Loi n. 151 du 25 juillet 2005.

Au terme de son utilisation, le produit ne doit pas etre eliminé avec les autres déchets urbains. Le produit doit etre remis à l'un des centres de collecte selective ou chez les revendeurs assurant ce service. Eliminer séparation un

electroménager permet d'éviter les retombées négatives sur l'environnement et la santé dérivant d'une élimination incorrecte et permet de récapérer les matériaux dont est composé l'appareil dans le but d'une économie importante en termes de d'énergie et de ressources. Pour rappeler l'obligation d'éliminer séparément les electroménagers, le produit porte le symbole représentant une poubelle barree d'une croix. L'élimination abusive du produit de la part de l'utilisateur entraine l'application des sanctions administratives prévues par la reglementation en vigueur.

Branchementélectrique

Avant de brancher la fiche sur la prise de courant, veuillez vérifier que :

• la tension du réseau correspond à la valeur indiquée sur la plaquette signalétique située au dos de la machine :
• la prise et la ligne d'alimentation électrique peuvent supporter la charge requise ;
• la prise est appropriée à la fiche de l'appareil, dans le cas contraire, la faire replacer ;
• la prise est reliée à une mise à la terre efficace. Le fabricant décline toute responsabilité en cas de non-respect de cette norme sur la prévention des accidents de travail.

QU'EST-CE QUE LE PINGUINO EAU-AIR

Pendant l'été, les conditions de bien-être sont représentées par une température comprise entre 24 - 27°C et une humidité relative d'environ 50%. Le climatiseur est un apparéil qui préféve et la chaleur dans la piece où il est place. Par rapport aux modèles fixés au mur, les climati-seurs portables représentent l'avantage de pouvoir être déplacés non seulement d'une piece de la maison à une autre mais aussi d'un édifice à un autre.

L'air chaud de votre pieceonne, sous l'effet du gaz réfrigerant, à travers une batterie de refroidissement où il cède le surplus de chaleur et d'humidité avant d'être réintroduit dans la piece. Dans les modeles monobloc, une petite partie de cet air est utilisée pour refroidir le gaz réfrigérant, ensuite, une fois qu'elle est devenue chaude et humide, elle est evacuée vers l'extérieur.

Dans les modèles eau-air, une exclusivité De'Longhi, la chaleur quitte la piece sous l'effet refroidissant de l'eau qui est nettement supérieur à celui l'air. C'est pourquoit l'effet frigorifique et l'efficacité de ce climatisation sont juste-Uniques.

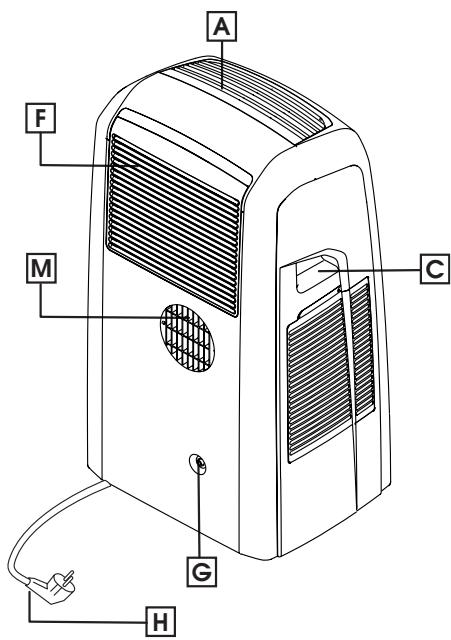

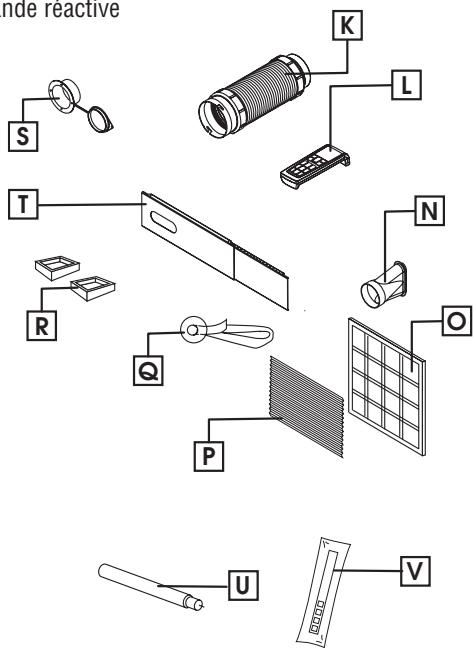

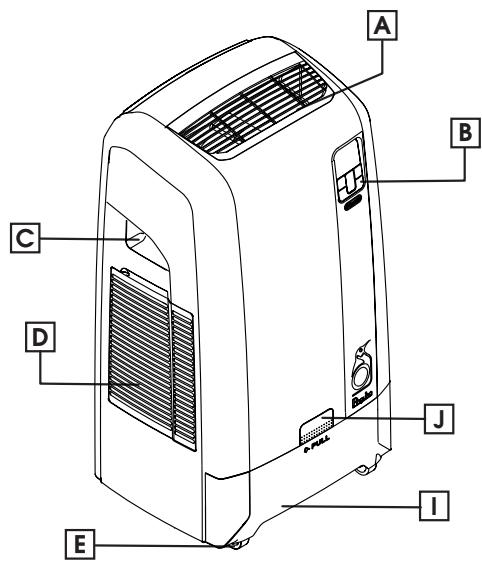

DESCRIPTION DE L'APPAREIL

A Grille de sortie d'air
B Tableau de commande avec écran avancé à cristaux liquides
C Poignée
DGrille
E Roullettes
F Grille d'aspiration de l'air avec filtré antipoussière
G Connexion evacuation condensat
H Câble d'alimentation
I Réservoir à tiroir
J Porte ouverture réservoir
K Tuyau d'évacuation de l'eau
L Telecommande
M Logement du tuyau d'évacuation de l'eau
N Embout pour fenêtre
0 Filtre à ions d'argent (seulement sur certains modèles)
P Filtre electrostatique (seulement sur certains modèles)
Q Ventouse
R Cale-rolettes
S Bride à bouchon
T Traverse extensible
U Tuyau de drainage eau + bouchon
V Bande réactive

PREPARATION À L'EMPLOI

Vous trouverez ci-après toutes les instructions nécessaires pour préparer au moyen le fonctionnement de votre climatisationur.

L'appareil doit toujours être installé en veillant à ce qu'il n'ait aucun d'obstacle sur l'aspiration ni sur la sortie de l'air.

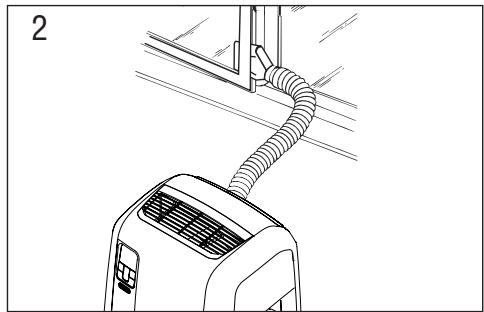

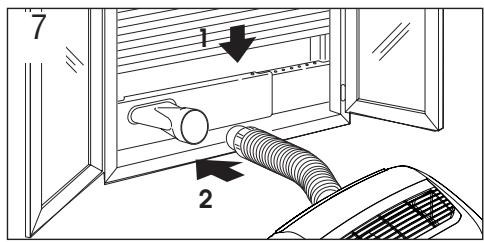

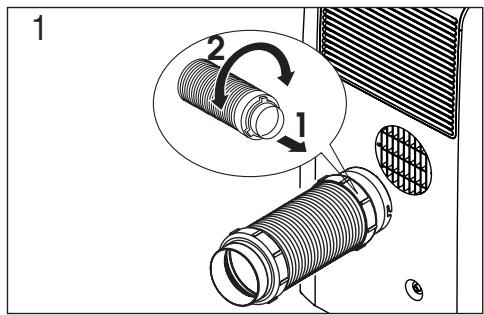

Climatisation sans installation

Quelques simples opération et votre climatiseur vous garantira le bien-être :

Fixer le tuyau d'évacuation de l'air dans le logement prévu situé dans la partie arrêté de l'appareil (fig. 1).

• Appliquer l'embout pour fenêtre (N) à l'extrémité du tuyau (K).
• Approcher le climatisation d'une fenêtre ou d'une porte-fenêtre.
• Allonger suffisamment le tuyau pour atteindre la fenêtre.
  Veuillez you assurer de ne pas obstruer le tuyau d'évacuation de l'air.
  Ouvrilegementla fenetreou la portefenetre et positionner l'embout (fig.2).

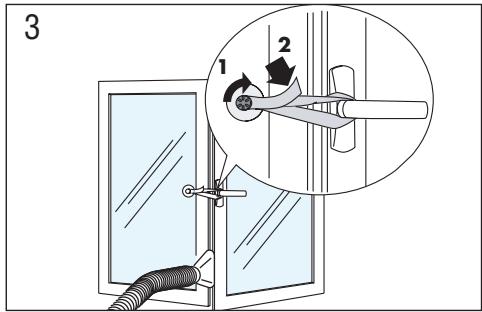

Si vous avez une fenetre à double battant,utiliser la ventouse (Q) fournie avec l'appareil pour maintainir les vitres I'une a cote de I'autre (fig.3).

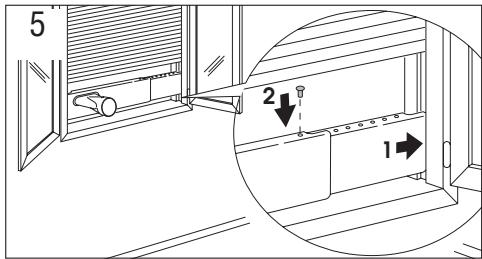

Vous pouvez eventuèlement utiliser l'accessoire "Traverse extensible" (T).

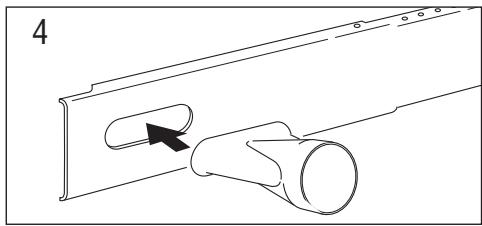

• Introduire l'embout pour fenetre dans le siège prévu sur la traverse (fig. 4).

• Positionner la traverse sur le rebord et l'étirer dans les glissières de votre store ; vous pouvez bloquer la mesure avec un piedeur fourni avec l'appareil, et baisser le store (fig. 5).

• Appliquer le tuyau de l'air à l'extrémité de l'embout.
• Approcher le climatisationur de la fenetre ou de la portefenetre et brancher l'autre extrémité du tuyau (fig. 7).
• Retirer le bouchon se trouvant dans la partie arrrière de l'appareil (G) et le replacer par le tuyau de drainage plus le bouchon (U) comme indiqué sur la figure 6. Ceci facilitera l'évacuation des condensats à effectuer à la fin de la saison. Voir le chapitre "OPÉRATIONS DE FIN DE SAISON".

Limiter le plus possible la longueur et les coudes du tuyau d'air et éviter les étranglements.

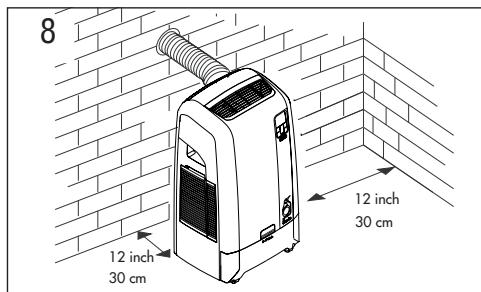

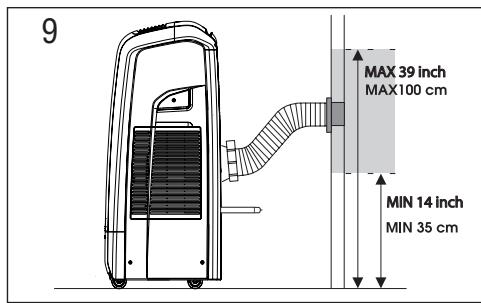

Climatisation avec installation

Si vous le souhaites, l'appareil peut etre aussi installe de maniere semi-permanente (Fig. 8).

Dans ce cas, vous devez :

• Percer un trou de 134mm de diamètre dans un mur communiquant avec l'extérieur ou à travers la vitre d'une fenêtre en respectant les hauteurs indiquées sur la fig. 9.

• Introduire dans le trou la bride (S) fournie en suivant les indications des fig. 10, 11 et 12.

Dans la vitre de la fenetre

Dans le socle en bois de la portefenetre

Dans le mur : nous vous conseillons d'isoler la section du mur avec du matériel ou isolant approprié

Fixer le tuyau d'évacuation de l'air (K) au logement situé dans la partie arrêté de l'appareil (fig. 1).
- Appliquer l'extrémité du tuyau contre la bride (S). Lorsque le tuyau n'est pas raccordé, il est possible de boucher le trou avec le bouchon de la bride.
- Enlever le bouchon se trouvant dans la partie arriere de la machine (G) et le replacer par le tuyau de drainage plus le bouchon (U) comme indiqued sur la figure 6. Ceci facilitera l'évacuation des condensats à effectuer à la fin de la saison. Voir le chapitre "OPÉRATIONS DE FIN DE SAISON".

i Limiter le plus possible la longueur et les coudes du tuyau de l'air et éviter les étrangles.

i Dans le cas d'une installation de type semi-permanente, nous conseillons de laisser une porte entrebaillée (1 cm suffit) pour garantir un bon renouvellement d'air dans la piece.

PREPARATION À L'EMPLOI AVEC FONCTIONNEMENT À L'EAU

Une fois installé, l'appareil est prét à être utilisé. Vous pouvez toutesaugmenter son efficacité en exploitant le fonctionnement à l'eau, une exclusivite De'Longhi. En effet, l'eau contenue dans le réservoir augmente la puissance de refroidissement de votre Pinguino tout en réduisant le bruit et la consommation d'electricité. L'eau fait baisser la température du circuit réfrigerant beaucoup plus que l'air et est ensuite éjectée à l'extérieur par le tuyau de sortie de l'air sous forme de vapeur. Veuillez ne pas oublier que :

• Il faut utiliser de l'eau claire du robinet ne contenant pas de sels.
• La durée d'une charge d'eau dépend enormément des conditions environnementales comme la température, l'humidité, l'isolation, l'exposition de la piece, le nombre de personnes représentes, etc. La durée approximative du fonctionnement de l'appareil est de 6 heures. La fonction BOOST (voir page 49) permet de diminuer la durée de fonctionnement jusqu'à environ 4 heures mais la puissance frigorifique et l'efficacité augmentent.
  Lorsqu'il n'y a plus d'eau dans le réservoir, l'appareil le signale en allumant le témoin lumineux sur le tableau de commande, tandis que le fonctionnement est automatiquement commuted e'eau a air: au même moment la quantité d'air éjectée par le tuyau arrêté augmente.

i Cet apparéil est pourvu d'un filtré anti-calcaire à base de résines permettant d'utiliser de l'eau du robinet.

Les résines employées réduisent la durée de l'eau et prolongent la vie de l'appareil.

i L'afficheur visualise "CF" à chaque fois qu'il est nécessaire replacer le filtrte anti-calcaire. L'efficacité du filtré dépend de la durée de l'eau. Nous conseillons de le replacer tous les 5 ans.

Programmation de la durée de l'eau

Pour déterminer la durée de l'eau, utiliser la bande réactive fournie avec l'appareil.

• Retirer la bande réactive (V) de son emballage.
• Plonger complètement la bande dans un verre d'eau pendant environ une seconde.
• Extraire la bande de l'eau et la secouer légèrement. ÀpRES environ une minute, 5 petits carrés rouges se forment, en fonction de la durée de l'eau. L'appareil permet de programmer 3 différents niveaux de durée de l'eau : douce (H1), moyenne (H2) et dure (H3). Déterminer le niveau de durée de l'eau que vous utiliserez en comparant les carrés rouges de la bande réactive avec le tableau ci-dessous.

Type d'eau utilisée	Niveau
0 - 19°F Douce	H1
20 - 36°F Moyenne	H2
> 36°F Dure	H3

Pour programme le niveau de durété de l'eau, procéder comme suit :

1. Mettre l'appareil en veille.
2. Garder appuyée la touche FAN sur le tableau de commande pendant 10 secondes L'appareil émettra un signal sonore et l'afficheur visualisera H1, H2 ou H3.
3. Programme à l'aide des touches + ou - le niveau de durée déterminé par le tableau précédent. Attendre quelques secondes pour que la programmation soit saisie ; l'appareil émettra un autre signal sonore et se positionnera à nouveau en voille.

i La machine est préprogrammée à l'usine sur un niveau de durée moyen (H2).

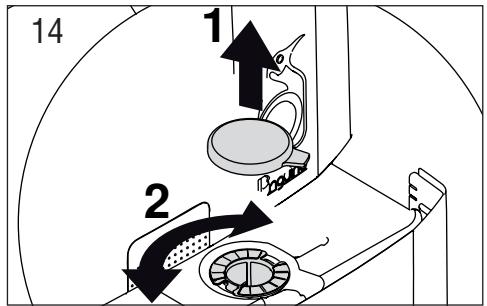

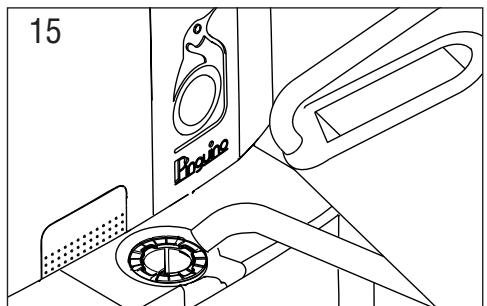

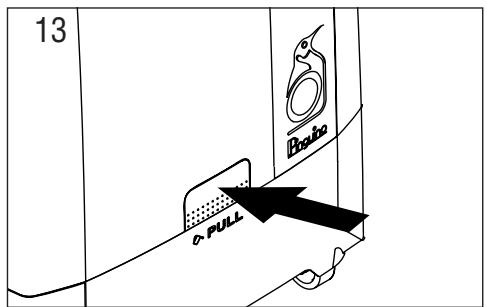

Comment replir le réservoir

Le réservoir de l'eau se trouve dans la partie basse de la machine. Extraire le réservoir, en in-

troduisant la main à travers le volet se trouvant sur l'inscription "PULL" (fig. 13) et tirer vers soi le réservoir jusqu'à la fin de sa course. Enlever le bouchon et verser l'eau à l'aide d'un écipient de votrechoix (bouteille, carafe, arrosoir) (fig. 14- 15).Vous pouvez voir, à travers le trou de remplissage, combien d'eau se trouve dans le réservoir, n'oubliez-pas qu'il contient 10l.

Remetre le bouchon dans son siège et fermer le réservoir en s'assurant qu'il est arrivé en fin de course. Le trou du réservoir est pourvu d'un filtre résille nécessaire à empêcher l'introduction accidentelle de corps étrangers ; il est possible d'enlever ce filtre en le dévisant pour le nettoyer sous un jet d'eau courante.

Il n'est pas nécessaire de replir complètement le réservoir pour exploiter le fonctionnement à l'eau, mais dans ce cas le fonctionnement à l'eau durera moins longtemps.

Lorsque l'eau a atteint le niveau du trou, ne plus ajouter d'eau pour éviter qu'elle ne déborde: le réservoir ne prévoit aucun système contre le débordement.

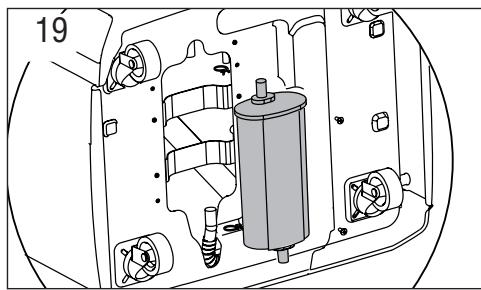

Remplacer le filtré anti-calcaire

Éteindre l'appareil et débrancher la fiche.

Veuillez you assurer qu'il n'y a pas d'eau dans la machine en vidant le réserveir et le bac interne comme indiqued au paragraphe "OPERATIONS DE FIN DE SAISON".

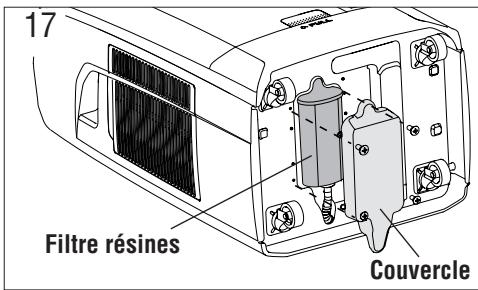

Coucher l'appareil sur le dos comme représenté sur la figure 17 en y mettant dessus un essui-main ou un carton pour éviter de d'érafler ou de l'endommager. Enlever le couvercle du filtre en dévisant les 4 vis (fig.17).

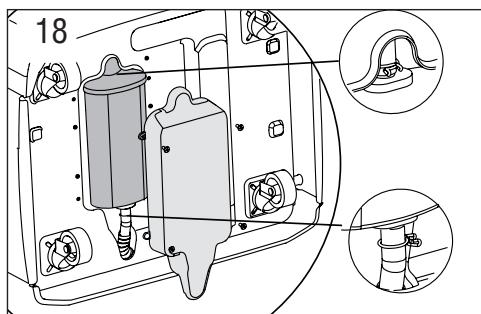

Dégager délicatement le filtrte et desserer les deux colliers en faisant attention que les deux tuyaux de raccordement du filtrte ne glissent pas dans la machine. Appliquer le nouveau filtrte en effectuant l'opération en sens inverse (fig.17-18). Dans le filtrte se trouve un ergot (voir figure 16) qui indique l'orientation correcte. Veuillez vous assurer que ce dernier est always tourné vers l'intérieur de la machine et que le point "A" est tourné vers le haut.

16

i Pendant les opérations de remplacement du filtré anti-calcaire, il peut y avoir une fuite d'eau, c'est pour cette raison que nous conseillons d'effectuer ces opérations dans un endroit approprié.
iAprès avoir remplaced le filtré,attendre au moins une heures avant de faire redémarrer l'appareil.
iAprès avoir remplaced le filtré,veuilles désactiver l'alarme en appuyant pendant 10 secondes sur ON/STAND-BY (15). L'appareil émettra un signal sonore.

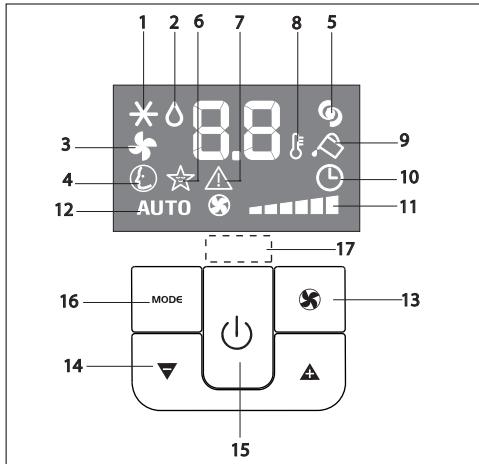

DESCRIPTION DU TABLEAU DE COMMANDE AVEC ÉCRAN AVANCE À CRISTAUX LIQUIDES

1 Symbole climatisation
2 Symbole déshumidification
3 Symbole ventilation
4 Symbole fonction SMART
5 Symbole fonction BOOST
6 Symbole fonction SLEEP
7 Symbole alarme
8 Indicateur de température
9 Symbole manque d'eau
10 Symbole timer
11 Indicateur vitesse ventilateur
12 Indicateur AUTOFAN
13 Touche FAN

14 Touche augmentation (+) et diminution (-) de la température
15 Touche ON/Stand-by
16 Touche MODE (sélection des modalités)
17 Récepteur de signal de la télécommande

FONCTIONNEMENT DEPUIS LE TABLEAU DE COMMANDE

Le tableau de commande permet de gérer les principales fonctions de l'appareil mais pour exploiter à fond toutes les fonctions de l'appareil, il faut utiliser la télécommande.

Mise en marche de l'appareil

• Brancher l'appareil.

Deux lignes sur I'afficheur indiquent que I'appareil est en veille (fig. 20).

Appuyer sur la touche (j) jusqu'à ce que l'appareil se mette en marche, il indiquera la derniere fonction active au moment où il a été étient.
- Ne jamais éteindre le climatiseur en le débranchant directement mais en appuyant sur la touche (1) et attendre quelques minutes avant de débrancher la fiche : seulement de cette manière l'appareil est en mesure d'effectuer les contrôles qui en vérifier l'état de fonctionnement.

20

Modalité climatisation (fig. 21)

Idéale pour les périodes de grande chaleur et pour déshumidifier la piece.

Pour programmer correctement cette fonction :

Appuyer à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole climatisation apparaisse.
- Sélectionner la température à l'aide de la touche + ou ↓ jusqu'à ce que la valeur désirée apparaisse.
- Sélectionner la vitesse de ventilation souhaïée en appuyant sur la touche . Les vitesse disponibles sont 4 :

Vitesse maximum : pour atteindre le

plus rapidement possible la température souhai-tée

Vitesse moyenne : pour réduire le ni

veau de bruit tout en maintainant un bon niveau de bien-être

Vitesse basse : pour avoir le plus de si

lence possible

AUTOFAN: l'appareil besoin automa-

tiquement la meilleure vitesse de ventilation en fonction de la température programmée à l'écran.

Les températures les plus appropriées dans la pièce durant l'éte variént de 24-27 °C. Les températures nettement inférieures à la température extérieure sont déconseillées.

21

Modalité déshumidification (fig. 22)

Idéale réduire l'humidité ambiente (saisons intermédiaires, endroits humides, périodes de pluie, etc.). En modalité déshumidification, l'appareil doit être régle de la même manière que pour la modalité climatisation, soit avec le tuyau d'évacuation appliqué à l'appareil pour permettre l'évacuation de l'humidité vers l'extérieur. Pour programmermer correctement cette fonction :

Appuyer à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole déshumidification apparaisse.

Cette modalité ne permet pas de sélection-la vitesse de ventilation qui est可以选择 autoquèment par l'appareil.

22

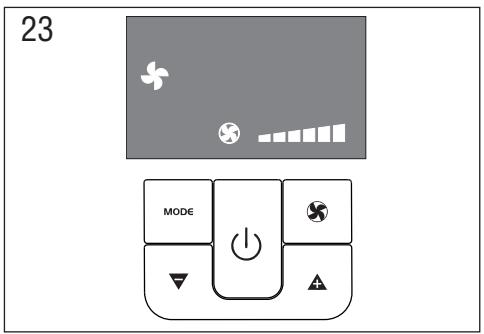

Modalité ventilation (fig. 23)

Cette modalité de fonctionnement n'exige pas d'appliquer le tuyau d'évacuation sur l'appareil. Pour programmermer correctement cette fonction :

Appuyer à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole ventilation apparaisse.
- Sélectionner la vitesse de ventilation souhai-tée en appuyant sur la touche

Les vitesses disponibles sont 3 :

Vitesse maximum : pour obtenir le

plus de ventilation possible.

Vitesse moyenne : pour réduire le ni

veau de bruit tout en maintainant un bon niveau

de bien-etre.

Vitesse minimum : pour avoir le plus de

silence possible

Cette modalité ne permet pas de seLECTIONner la

vitesse AUTO.

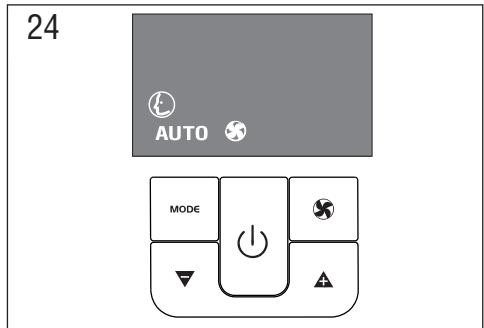

Modalité SMART (fig. 24)

Cette modalité essaire de recréer dans l'ambiance les conditions idéales de bien-être. L'appareil déscièra automatiquement s'il doit fonctionner en climatisation, ventilation ou rester inactif en fonction des conditions environnementales relevantes.

Pour programme cette fonction :

Appuyer à plusieurs reprises sur la touche MODE jusqu'à ce que le symbole SMART apparaisse.
- Sélectionner la vitesse de ventilation souhaitée.

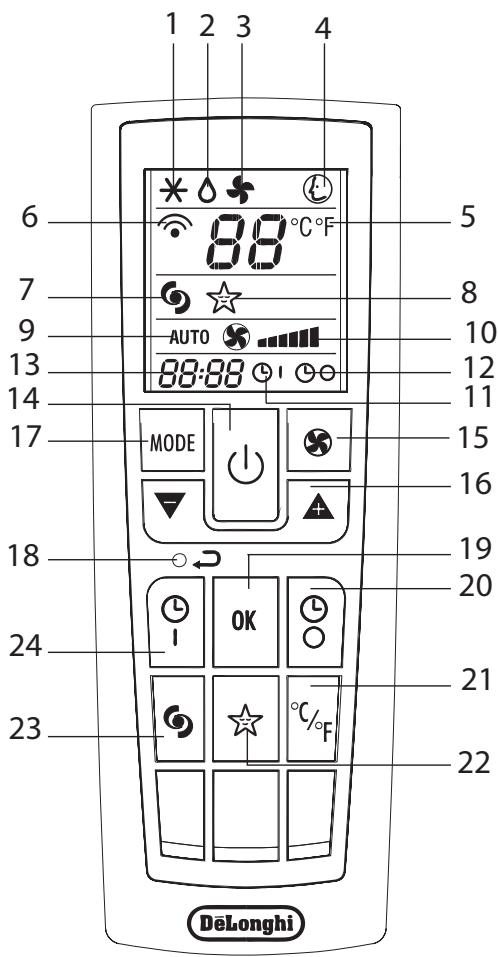

DESCRIPTION DE LA TÉLECOMMANDE

1 Symbole climatisation
2 Symbole déshumidification
3 Symbole ventilation
4 Symbole fonction SMART
5 Indicateur échelle de température sélectionnée
6 Transmission signal
7 Symbole fonction boost
8 Symbole fonction sleep
9 Indicateur AUTOFAN

10 Indicateur vitesse de ventilation
11 Symbole TIMER ON
12 Symbole TIMER OFF
13 Horloge
14 Touche ON/Stand-by
15 Touche FAN
16 Touche augmentation (+) et diminution (-)
17 Touche MODE (seLECTION modalité)
18 Touche "Reset" (retour aux configurations d'origine)
19 Touche OK
20 Touche TIMER OFF
21 Touche sélection ^ C ou ^ F
22 Touche fonction sleep
23 Touche fonction boost
24 Touche TIMER ON

UTILISATION DE LA TÉLÉCOMMANDE

• Diriger la télécommande vers le récepteur de signal de l'appareil. La distance maximale entre la télécommande et l'appareil est de 7 mètres (sans aucun obstacle entre la télécommande et le récepteur).
• Manier la télécommande très doucement, sans la faire tomber, sans l'exposer à la lumière directe du soleil ou autres sources de chaleur.

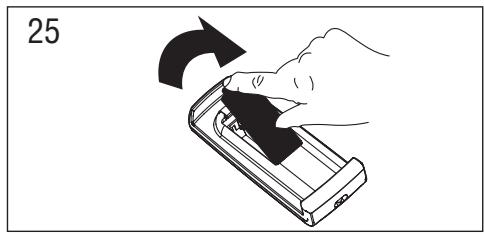

Introduction ou remplacement des piles

allumer ou eteindre l'appareil
- selectionner la modalite de fonctionnement (climatisation, déshumidification, ventilation ou smart) et la vitesse de ventilation.
programmer la température souhaitatione.

En cas de remplacement ou de destruction de la télécommande, retirer et jeter les piles conformément aux en vigueur car elles nui-sent a l'environnement.

Programmer l'heure exacte

Après avoir introduit les piles, l'horloge de l'écran clignotera tant que l'heure exacte ne sera pas programmée.

Effectuer les opérations suivantes :

Appuyer sur la touche A ou J jusqu'à atteindre l'heure exacte. En Maintenant la touche appuyée, vous activez le défilament automatique des minutes puis des dizaines de minutes.

Lorsque l'heure est exacte, relâcher la touche et appuyer sur OK pour confirmer.
Pour annuler la programmation de la télécommande et revenir aux programmes d'origine, appuyer légrement avec la pointe d'un crayon ou d'un stylo sur la touche

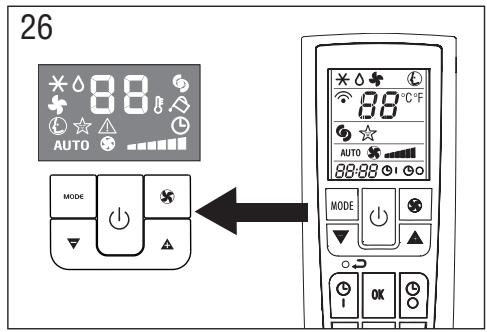

FONCTIONNEMENT AVEC TELÉCOMMANDE

La première partie des commandes disponibles sur la télécommande correspond exactement au tableau de commande de l'appareil (fig. 26).

Veuillez vous reférer aux instructions du chapitre FONCTIONNEMENT DEPUIS LE TABLEAU DE COMMANDE pour :

• allumer ou eteindre l'appareil
• selectionner la modalite de fonctionnement (climatisation, déshumidification, ventilation ou smart) et la vitesse de ventilation.
  programmer la tempéature souhaïée.

La section qui suit illustrer les fonctions supplémentaires concernant les commandes situées dans la partie inférieure de la télécommande.

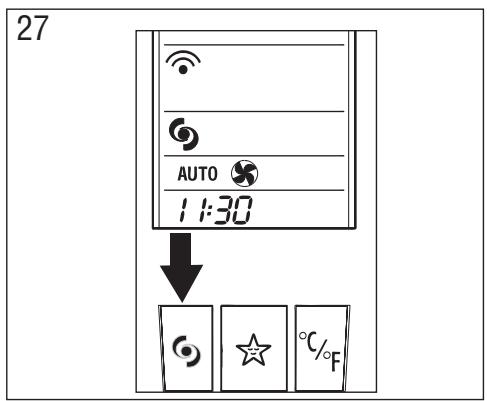

Fonction "BOOST" (fig.27)

Idéale pour la salle estivale car elle permet de rafraîchir rapidement la pièce. Pour l'activer, il suffit d'appuyer sur la touche
L'appareil fonctionne en climatisation à la vitesse de ventilation et à la puissance maximales ; tant que cette modalité est selectionnée, il n'est pas possible de programmer la température ni de modifier la vitesse de ventilation.

Lorsque la fonction BOOST est en marche, la durée de la charge d'eau peut résultat inférieure par rapport à la modalité Climatisation. En revanche, la puissance refroidissante et l'efficacité de l'appareil sont nettement plus élevées.

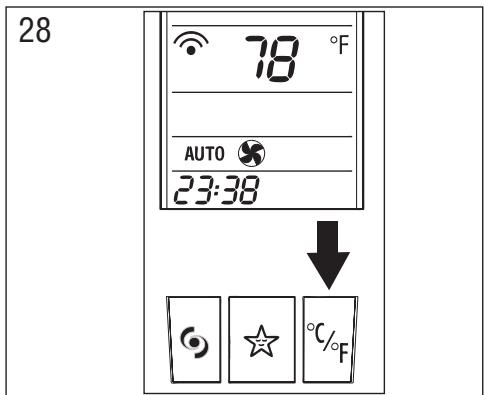

Sélection de l'échelle de tempérag.28)

En appuyant sur %% , l'appareil commutera l'affichage de la température de ^ C en ^ F et vice-versa.

Fonction SLEEP (fig. 29)

Cette fonction sert sur tout pendant la nuit car elle diminue progressivement le fonctionnement de l'appareil jusqu'à l'arrêter complètement au bout de 8 heures.

Pour programmer correctement cette fonction :

• Sélectionner la modalité de fonctionnement (climatisation, déshumidification, smart) comme précédemment illustré.
  Appuyer sur la touche ☆ . L'appareil fonctionne dans la modalité précédemment sélectionnée, à petite vitesse de ventilation.

La vitesse de ventilation est toujours au minimum tandis que la température de la pièce ou le taux d'humidité varient graduèlement selon les exigences de bien-être.

En modalité climatisation, la température augmente d'1°C au bout de 60 minutes et d'un autre degré au bout de 2 heures.

En modalité déshumidification, la capacité déshumidifiante de l'appareil est partiellement réduite 2 fois à chaque heures.

PROGRAMMATION DE LA MINUTERIE

Cette fonction minuterie vous permet de programme les heures de fonctionnement de l'appareil que vous souhaitez.

Programmation de la mise en marche

Appuyer sur la touche . Sur l'afficheur de la telecommande clignoteront I'heure de mise en marche et le symbole (fig. 30).
- Appuyer sur la touche + ou ↓ pour programmer l'heure de mise en marche souhaitée.
- Àprous avoir atteint l'heure souhaïée, appuyer sur OK pour la confirmer (fig. 31) : sur l'afficheur de la télécommande le symbole Ⓞ I reste allumé tandis que sur l'afficheur de l'appareil est affché le symbole Ⓞ qui indique que la minuterie est en marche.

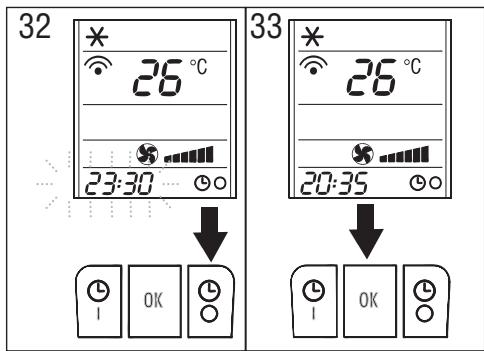

Programmation de I'arrêt

Appuyer sur la touche 念 _ 0 . Sur l'afficheur de la télécommande clignoteront l'heure d'arrêt et le symbole 念 _ 0 (fig. 32).
Appuyer sur la touche ou pour configurer l'heure d'arrêt souhaïée.
- Àprous avoir atteint l'heure souhaïée, appuyer sur OK pour la confirmer (fig. 33) : sur l'afficheur de la télécommande le symbole ©O resté allumé tandis que sur l'afficheur de l'appareil est affiché le symbole © qui indique que la minuterie est en marche.

En cas de nécessité de désactiver à l'avance la programmation de la minuterie en mise en marché ou en arrêt, appuyer 2 fois sur la touche ou O.

AUTODIAGNOSTIC

L'appareil est pourvu d'un système d'autodiagnostic qui identifie certaines anomalies de fonctionnement. Les messages d'erreur sont affichés à l'écran de l'appareil.

S I L'ÉCRAN AFFICHE ...	... QUE FAIRE ?
Low Temperature (hors-gel)	L'appareil est pourvu d'un dispositif de dégivrage pour éviter que ne se forme trop de glace. L'appareil recommence automatiquement à fonctionner lorsque le processus de dégivrage est terminé.
High Level (Bac interne plein)	Vider le bac interne de sécurité suivant les indications du paragraphe "Opérations de fin de saison". Si l'anomalie se représentée, veillez vous adresser au centre SAV agrée le plus proche.
CF Δ Change filter (changement de filtrtre)	Ce message signale la nécessité de replacer le filtrtre à eau comme découvert au paragraphe "Remplacement du filtrtre anti-calcaire".

SI L'ÉCRAN AFFICHE ...	... QUE FAIRE?
Probe Failure (sonde endommagée)	Si ce message apparaît, contacter le centre SAV agrée le plus proche.
Failure1	Lorsque l'alarme F1 apparaît, l'appareil continue à fonctionner normalement en modalité air-air. Pour réinitialiser l'alarme, débranchez, puis rebranchez la fiche de l'appareil. Si l'alarme se repête fréquèment, contactez le service après-vente.

CONSEILS POUR UNE UTILISATION CORRECTE

Voici quelques conseils pratiques pour obtenirun rendement optimal de votre climateur :

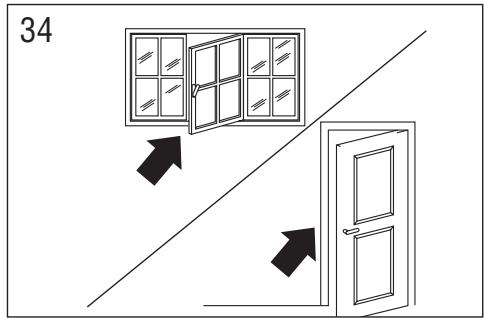

fermer toutes les portes et les fenêtres de la pièce à climatiser (fig. 34). Dans le cas d'une installation semi-permanente, nous conseillons de laisser une porte entrebaillée (1cm suffit) afin de garantir un bon renouvellement d'air dans la pièce ;

fermer les portes et les fenêtres

Pour garantir un fonctionnement extrément economique, n'expose pas la pierce aux rayons directs du soleil: fermez les rideaux et/ou baissez partiellement les stores (fig. 35);

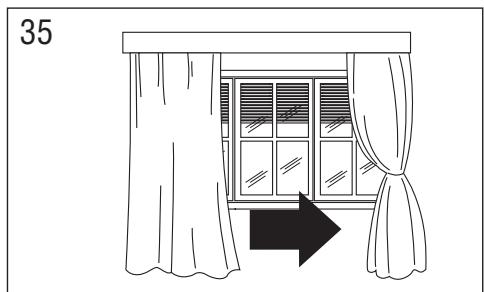

fermer les rideaux

ne pas poser d'objets sur le climatiseur;

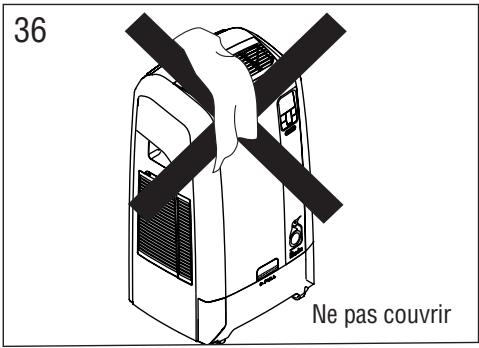

ne pas obstruer l'aspiration ni la sortie de I'air (fig. 36) laisser les deux grilles dégagées ;
- veuillez vous assurer qu'il n'y a pas de sources de chaleur dans la pierce;
ne pas utiliser l'appareil dans des endroits très humides (buanderie) ;
- ne pas utiliser l'appareil à l'extérieur;

• Vérifier que le climatiseur est posé sur une surface parfaitement plate. Placer évientellement les cale-roulettes sous les roulettes avant.

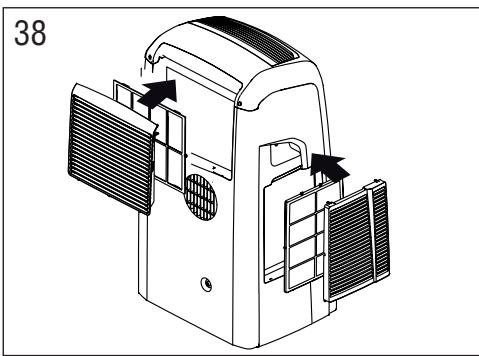

FILTRES DE PURIFICATION DE L'AIR

Cet apparéil est pourvu de deux filtres anti-poussière pour préserver le bon fonctionnement de la machine.

Le premier se trouve dans la partie arrrière en correspondence de la grille d'aspiration, le second se trouve sur le côte (fig. 37-38).

Certains modèles prévoient, dans la grille arrière, l'utilisation d'un filtré anti-poussière à ions d'argent et d'un filtré electrostatique supplémentaire.

Filtre à ions d'argent

Ce filtré anti-poussière est traité avec des ions d'argent qui, en plus de retenir les particules de poussière, exerce une action antibacterienne efficace. Il réduit aussi fortement d'autres agents irritants comme les pollens et les spores.

Filtre electrostatique

Le filtré electrostatique retient les particules de poussière les plus petites en renforçant ainsi la capacité de filtration de l'appareil.

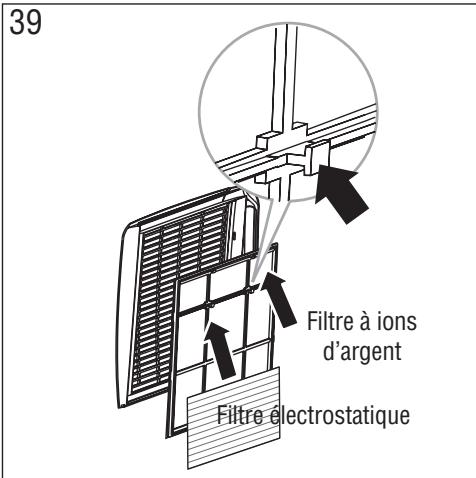

Application des filtres sur la grille

L'appareil peut être utilisé avec les seuls filtres anti-poussière déjà insérés dans les grilles.

Pour utiliser le filtrtre antistatique (si fourni avec le modele que vous possedez), il faut l'extraire de l'emballage et l'accrocher au filtrtre anti-poussiere en l'enfilant sous les crochets prevus (fig. 39).

Si vous decide de ne pas l'utiliser, nous vous conseillons de conserver le filtré sans ouvrir l'emballage.

NETTOYAGE

Avant toute opération de nettoyage ou d'entretien, arrêtér l'appareil en appuyant sur la touche (1) sur le tableau de commande ou sur la télécommande, attendre quelques secondes et débrancher l'appareil.

Nettoyage de la carrosserie

Nettoyer l'appareil avec un chiffon légèrement humide et l'essuyer avec un chiffon sec.

• Ne jamais laver le climatiseur avec de l'eau car cette pourrait être dangereux.
• Ne jamais utiliser d'essence, d'alcool ni de solvants pour le nettoyage. Ne pas vaporiser de liquide insecticide ou similaire.

Nettoyage des filtres à air

Afin de maintainir intacte l'efficacité de votre climatiseur, nous vous conseillons de nettoyer le filtrte anti-poussière chaque semaine de fonctionnement.

Nettoyage des filtres anti-poussière dont tous les modèles sont pourvus

Tous les filtres se trouvent en correspondance de la grille d'aspiration et cette dernière est à son tour le siège du filtré.

Pour le nettoyage du filtré, il sera donc nécessaire de :

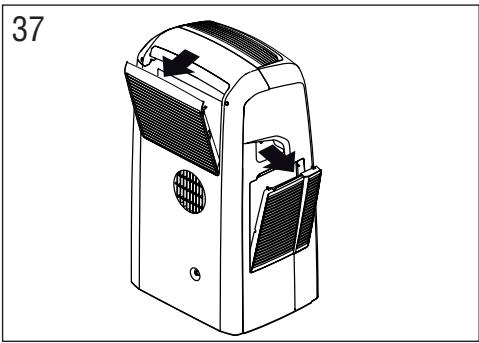

• Retirer la grille d'aspiration en la tirant vers l'extérieur (fig. 37).
• Retirer le filtrtre anti-poussière en le décrochant de la grille (fig. 38).
  Pour éliminer la poussière qui s'est déposée sur le filtrte, utiliser un aspirateur. Si le filtré est très sale, il faut le plonger dans de l'eau tiède et le rincer plusieurs fois.
• Àprous l'avoir lavé, il faut le laisser bien sécher.
  Pour remonter le filtr, le reintroduire dans la grille d'aspiration, et raccrocher cette derniere a la machine.

Nettoyage du filtré à ions d'argent et du filtré electrostatique (seulement fourni sur certains modèles)

Pour nettoyer le filtré à ions d'argent, il faut ré-tirer momentanément le filtré electrostatique. Pour nettoyer les filtrés, utiliser un aspirateur à puissance moyenne.

Le filtré à ions d'argent peut être lave avec de l'eau tiède : laisser bien secher avant de le réin-troduire.

Le filtré electrostatique n'est pas lavable mais nous conseillons de le remplacer au moins toutes les 2 saisons.

Vous pouvez acheter le filtrte electrostatique dans les magasins qui vendent les accessoires DeLonghi ou dans les centres SAV agreeés.

OPÉRATIONS DE DÉBUT DE SAISON

Vérifier que le cable d'alimentation et la prise sont en bon état et veuillez vous assurer que l'installation de mise à la terre fonctionne bien. Il faut respecter scrupuleusement les normes d'installation.

OPÉRATIONS DE FIN DE SAISON

Avant de ranger l'appareil ou si I'on doit le transporter dans un autre endroit, il faut nécessairement vider I'eau se trouvant encore dans les réservoirs.

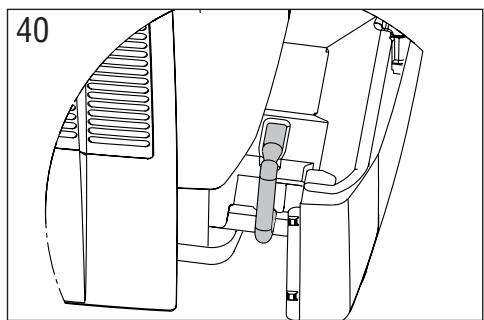

Vidage du réservoir

Extraire le réservoir comme indiqué au chapitre "COMMENT REMPLIR LE RÉSERVOIR", décrocher le tuyau de drainage se trouvant sur le côte gauche du réservoir (fig. 40-41), placer l'extrémité pres d'un recipient,steroler le bouchon et faire couler complètement l'eau résiduelle.

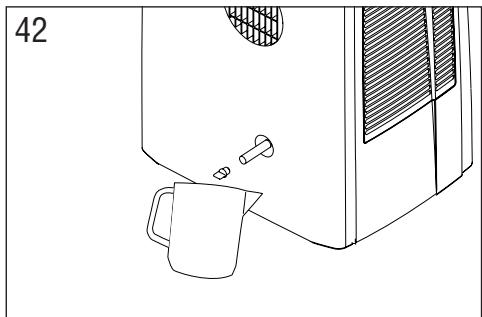

Vidage du bac interne

Pour facilititer cette opération, il est conseilé au début de la saison de replacer le bouchon du bac verseur (G) par le tuyau de drainage + bouchon (U).

Placer un récipient pres du bac verseur situé au dos de la machine (fig. 42) (ex. Carafe ou bouteille) retirer le bouchon et faire couler l'eau résiduelle. Lorsque le vidage est terminé, réintroduire le bouchon dans son siège.

ATTENTION la quantité d'eau pourrait même atteindre 21.

• Àprous avoir effectué les 2 opérations précédentes, faire fonctionner l'appareil uniquement en fonction ventilation pendant environ une demi-heure. Les parties internes peuvent, de ce fait, bien secher.
• Éteindre l'appareil et débrancher la fiche.
• Retirer le tuyau d'évacuation de l'air et celui de l'eau de condensation.
• Proceder au nettoyage des filtres anti-poussiere.
  Ranger l'appareil bien couvert pour éviter la pénetration de la poussière.

CHARACTERISTIQUES TECHNIQUES

Tension Voir plaquette signaletique d'alimentation

Puisance max. absorbée en climatisation

Réfrigérant

Puisance frigorifique

Conditions de fonctionnement conseillées

Température dans la pièce en climatisation 21÷ 35^

GARANTIE

Les conditions de garantie et d'assistance technique sont indiquées dans la documentation qui accompagne votre apparéil.

PROBLÉMES	CAUSES	SOLUTION
Le climatiseur ne marche pas	absence de courant la fiche n'est pas branchée le dispositif de protection interne s'est déclenché	attendre brancher la fiche appeler votre centre SAV
Le climatiseur ne marche que peu de temps	Le tuyau d'évacuation de l'air forme un étranglement ou présente des plisUne obstruction empêche l'évacuation de l'air à l'extérieur	positionner correctement le tuyau d'évacuation de l'air en limitant le plus possible la longueur et les coudes et évitez les étranglementsidentifier et supprimer les obstacles qui empêchent 'évacuation de l'air à l'extérieur
Le climatiseur fonctionné mais il ne rafraîchit pas la pièce	portes, fenêtres, ridesaux ouverts une source de chaleur est en marche dans la pièce (four, sèche-cheveux, etc.)Le tuyau d'évacuation de l'air s'est déboitielfiltres anti-poussière encrassésles caractéristiques techniques de l'appareil ne sont pas adaptées pour climatiser la pièce où il est installé	fermer les portes, les fenêtres et les rideaux et suivre les "CONSEILS POUR UNE UTILISATION CORRECTE" indiqués précédemmentéliminer les sources de chaleurfixer le tuyau d'évacuation de l'air dans le logement prévu dans la partie arrêté de l'appareil (fig. 1)procéder au nettoyage des filtres comme précédemment décrit
Pendant le fonctionnement, l'appareil générale odeur désagréable dans la pièce	le filtre anti-poussière et (dans les modèles qui le prévoient) le filtre électrostatique sont encrassés	procéder au nettoyage ou au remplacement des filtres comme précédemment décrit
Le climatiseur ne fonctionné pas pendant 3 minutes environ après la remise en marche	pour protéger le compresseur, un dispositif interne retardre la mise en marche pendant 3 minutes environ après la remise en marche	attendre ; ce laps de temps après la remise en marche fait partie du fonctionnement normal
Sur l'afficheur de l'appareil est affchéé le symbole avec l'une de ces indications : LT/HL/CF/PF/FI	l'appareil est pourvu d'un système d'autodiagnostic qui identifie certaines anomalies du fonctionnement	se référer au chapitre AUTODIAGNOSTIC
