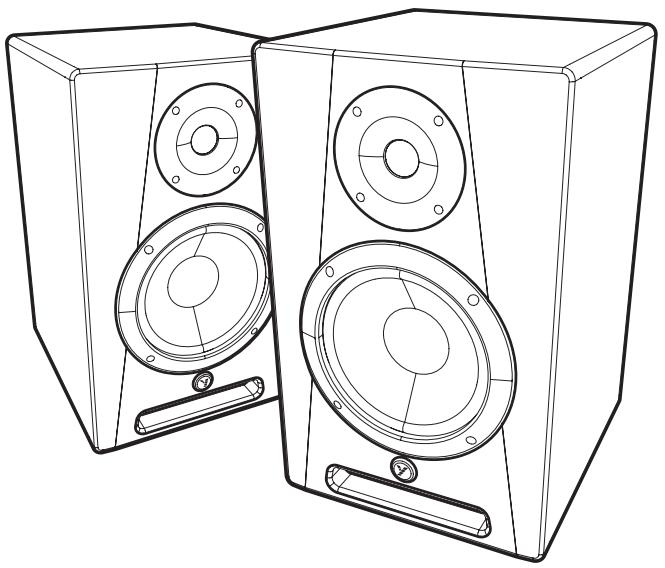

YSM Moniteurs de Studio Amplifiés YSM5, YSM6 et YSM8 Bienvenue à la prochaine génération de moniteurs de studio amplifiés Yorkville Sound. En s’appuyant sur nos connaissances techniques et sur notre expérience nous avons développé de meilleurs moniteurs qui sont plus faciles à utiliser dans pratiquement n’importe quel environnement. Les moniteurs Yorkville Sound sont à leur place dans les studios d’enregistrement professionnel, les home studios et à la maison. Nous sommes confiants que les YSM5, YSM6 ou YSM8 vous aideront à créer des mixes et de la musique fantastiques! Les YSM5, YSM6 et YSM8 sont munis de tweeters néodyme en dôme avec membrane 1 pouce fait de soie noire. Ces tweeters utilisent des boîtiers waveguide spécialement conçus avec périphérie biseauté. La périphérie biseautés waveguide unis parfaitement le tweeter et le woofer réduisant les anomalies sonores normalement créées par leur proximité. Les woofers à technologie de pointe avec cône en fibre composite ont également été conçues pour offrir une excellente sonorité, offrant une gamme étendue d’extension dynamique à tous les niveaux. La bi-amplification transparente est précisément optimisée pour chaque driver. Ceci garantit une performance parfaite et élimine les irrégularités de phase entre tweeter et woofer qui sont communément associés aux réseaux passif de filtre de coupure.

1. Sélecteur de Tension d’Alimentation, Cordon et

Remplacement du Fusible Avant de brancher le cordon d’alimentation à l’arrière de la YSM5, YSM6 ou YSM8 régler le sélecteur de tension d’alimentation à la tension requise, soit 110-120 VAC (Amérique du Nord) ou 220-240 VAC (Europe et Australie). Fuse Mains Voltage Select Switch 110-120 VAC 220-240 VAC NOTE: Si le fusible doit être remplacé, débranchez le cordon d’alimentation à l’arrière de l’appareil; en utilisant un petit tournevis à tête plate, soulever le porte-fusible en plastique situé juste à côté de la prise d’alimentation. Reportez-vous aux valeurs de remplacement imprimé à l’arrière de l’appareil, près du numéro de série. Si l’appareil ne s’allume pas, vérifier ...

i. si le cordon d’alimentation est connecté.

ii. si la source d’alimentation est allumé.

iii. si le fusible a sauté. Un fusible qui continu de sauter après avoir été remplacé

indique une défaillance permanente à l’intérieur de l’appareil et celui-ci doit être retourné à un détaillant Yorkville.

Les entrées des trois moniteurs sont symétrique et peuvent accommoder les fiches ¼ pouce PBM ou XLR. Si vous devez utiliser un câble de type RCA pour le raccordement, utilisez un adaptateur standard RCA > ¼ pouce comme le APEX AA1 / 6. De même, si vous souhaitez utiliser un câble avec prise 1/8 pouce (3,5 mm), vous devrez utiliser l’adaptateur APEX AA49. Combi INPUT 1/4-inch/XLR

3. Sensibilité d’Entrée (YSM5, YSM6 et YSM8)

La commande Sensibilité d’Entrée (Input Sensitivity) permet de correctement assortir les moniteurs YSM5, YSM6 et YSM8 à différents systèmes 1 = Ground 2 = (+) 0° permettant d’obtenir le meilleure calibrage possible entre les appareils. 3 = (-) 180° La sensibilité d’entrée peut être réglée de deux façons,

i. Comme Commande de Volume. Connectez à l’entrée du YSM

qui est située à l’arrière du moniteur, un signal à partir d’une source de niveau ligne. Tournez la commande Sensibilité d’Entrée située à l’arrière du moniteur, dans le sens anti-horaire pour un niveau minimum/fermé. Tournez-la dans le sens horaire pour un gain maximum (sensibilité). Notez bien; commencez toujours avec la commande de volume réglée au minimum (off) et augmentez lentement jusqu’à l’obtention du niveau souhaité.

ii. Si vous utilisez une console de mixage pour alimenter l’entrée du moniteur

amplifié YSM, réglez la commande de gain db au niveau désiré, puis procéder au réglage de la commande Sensibilité d’Entrée sur le YSM afin d’obtenir le même niveau db que sur la table de mixage. Ceci assure que le gain global désiré n’est pas trop élevé ou trop bas. Hi Presets -1

4. HF Paramètres Prédéfinis (YSM5, YSM6 et YSM8)

Le réglage par défaut pour les HF (hautes fréquences) est 0. Ce qui offre une courbe de réponse uniforme dans des conditions habituelles ou les haut-parleurs sont à proximité. Dans une pièce à sonorité plus étouffée il peut être souhaitable d’augmenter la compensation HF à +1. Vous augmenterez ainsi la réponse des haute fréquence. Le contraire est lui aussi vrai pour une pièce très réverbérante ou le grand nombre de réflexions peuvent devenir aggravant à l’écoute. Dans ce cas, essayer des réglages de -1 et -2. HF Presets

5. Paramètres de Contrôle de Fréquence Basse (YSM6 et YSM8)

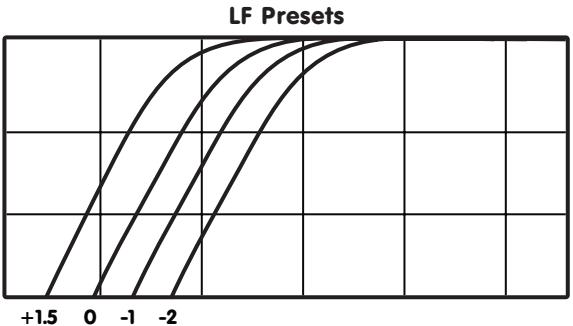

Le réglage par défaut pour les LF (basses fréquences) est 0. Par exemple, si les moniteurs sont placés au milieu d’une pièce et une réponse accrue des fréquences graves est nécessaire, réglez le sélecteur à +1,5. Si toutefois vos moniteurs sont placés contre le mur arrière, tel qu’illustré dans le diagramme ci-dessous, il est recommandé de régler le sélecteur LF à -1. Si les moniteurs sont placés dans le coin de la pièce, réglez le sélecteur à -2. LF Presets +1.5

Le terme commun est la bi-amplification, un processus qui utilise deux amplificateurs de puissance et un réseau électronique actif précis pour le filtre de coupure . Ce type de réseau de filtre de coupure divise le signal beaucoup plus précisément que les réseaux traditionnels de filtre passif. Les trois modèles de moniteurs, le YSM5, YSM6 et YSM8 utilisent la bi-amplification. Un amplificateur dédié pour le tweeter et un autre pour le woofer.

Oui-Deux voix Oui-Deux voix Oui-Deux voix

Amplificateur de Puissance BF (Was)

A/B A/B Type d’Amplificateur BF A/B Distoron BF 0.02% 0.02% 0.02% Traitement BF Analogue Analogue Analogue Système de refroidissement convecon convecon convecon Cordon d’Alimentaon inclus inclus inclus Sélecteur de Mise en Marche devant/arrière,illuminé devant/arrière,illuminé devant/arrière,illuminé Consommaon d’énergie (typ/max) 40/100 VA 40/100 VA 40/100 VA Entrées - prise 1/4-pouce

Sensibilitée d’Entrée (Vrms Sine)

Commande de Volume Commandes d’égalisaon

Limiteur yes Yes yes DEL Indicatrice limentaon panneau avanlimentaon panneau avanlimentaon panneau avan Autres Contrôles / Caractérisques base en mousse base en mousse base en mousse Matériaux de Constucon mdf mdf mdf Matériaux - Baffle mdf mdf mdf Finion Émail Émail Émail Finion/Recouvrement Oponnel N/A N/A N/A Dimensions (PLH x L arrière, pouces)

21/9.5 28/12.7 Poids (livres/kg) 15/6.8 Modèle Acf ou Passif Puissance Nominales (Was) Biamp / Configuraon Max SPL (dB) Réponse en Fréquences (Hz) Fréquence du Filtre de coupure (Hz) Driver(s)

YSM6 & YSM8 Only! LF Presets +1.5 OVER CURRENT LIMITER CLIP DETECT CIRCUIT +Vdc TWEETER WOOFER BLOCK-DIAG-YSM5_6_8-00-1v0 Two & Ten Year Warranty Two &Ten Unlimited Warranty Yorkville's two and ten-year unlimited warranty on this product is transferable and does not require registration with Yorkville Sound or your dealer. If this product should fail for any reason within two years of the original purchase date (ten years for the wooden enclosure), simply return it to your Yorkville dealer with original proof of purchase and it will be repaired free of charge. This includes all Yorkville products, except for the YSM Series studio monitors, Coliseum Mini Series and TX Series Loudspeakers. Freight charges, consequential damages, weather damage, damage as a result of improper installation, damages due to exposure to extreme humidity, accident or natural disaster are excluded under the terms of this warranty. Warranty does not cover consumables such as vacuum tubes or par bulbs. See your Yorkville dealer for more details. Warranty valid only in Canada and the United States. Garantie Illimitée La garantie illimitée de deux et dix ans de ce produit est transférable. Il n`est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d`achat initial (dix ans pour l`ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d`achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l`exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX. Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d`amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n’est valide qu’au Canada et aux États Unis d’Amérique. Canada U.S.A. Voice: (905) 837-8481 Voice: (716) 297-2920 Fax: (905) 837-8746 Fax: (716) 297-3689 w w w . y o r k v i l l e . c o m Yorkville Sound 550 Granite Court Pickering, Ontario
