YSM2P - Moniteur de studio YORKVILLE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur de studio actif
Caractéristiques techniques principales	Haut-parleur de 6,5 pouces, tweeter de 1 pouce, réponse en fréquence de 50 Hz à 20 kHz
Alimentation électrique	220-240 V, 50/60 Hz
Dimensions approximatives	Dimensions : 15,5 x 10,5 x 11,5 pouces (394 x 267 x 292 mm)
Poids	Environ 6,5 kg
Compatibilités	Compatible avec les interfaces audio et les équipements de mixage
Type de batterie	Non applicable (moniteur actif)
Tension	220-240 V
Puissance	Amplification de 100 W (50 W pour le woofer, 50 W pour le tweeter)
Fonctions principales	Moniteur de studio pour un son précis, idéal pour le mixage et le mastering
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, consulter le fabricant pour les réparations
Sécurité	Utiliser sur une surface stable, éviter l'exposition à l'humidité
Informations générales utiles	Idéal pour les studios d'enregistrement, les DJ et les musiciens

FOIRE AUX QUESTIONS - YSM2P YORKVILLE

Quels sont les câbles recommandés pour connecter le YORKVILLE YSM2P ?

Il est recommandé d'utiliser des câbles XLR pour une connexion audio équilibrée, ou des câbles TRS pour une connexion stéréo.

Comment régler le niveau de volume du YORKVILLE YSM2P ?

Utilisez le bouton de volume situé à l'arrière de l'enceinte pour ajuster le niveau sonore selon vos préférences.

Que faire si le son est distordu lors de l'utilisation du YORKVILLE YSM2P ?

Vérifiez d'abord les connexions de câbles. Si le problème persiste, réduisez le niveau de sortie de votre source audio pour éviter la saturation.

Le YORKVILLE YSM2P est-il compatible avec des interfaces audio ?

Oui, le YORKVILLE YSM2P est compatible avec des interfaces audio disposant de sorties XLR ou TRS.

Comment nettoyer correctement le YORKVILLE YSM2P ?

Utilisez un chiffon doux et sec pour essuyer la surface. Évitez les produits chimiques agressifs qui pourraient endommager le revêtement.

Le YORKVILLE YSM2P peut-il être monté sur un pied ?

Oui, le YORKVILLE YSM2P peut être monté sur un pied standard grâce à son support intégré.

Quels sont les paramètres acoustiques recommandés pour le placement du YORKVILLE YSM2P ?

Pour un son optimal, placez le YORKVILLE YSM2P à hauteur d'oreille, à environ 1 à 3 mètres de distance de votre position d'écoute, loin des murs pour éviter les réflexions indésirables.

Que faire si le YORKVILLE YSM2P ne s'allume pas ?

Vérifiez que l'enceinte est correctement branchée à une source d'alimentation fonctionnelle. Si le problème persiste, testez avec une autre prise électrique.

Y a-t-il une garantie pour le YORKVILLE YSM2P ?

Oui, le YORKVILLE YSM2P est généralement couvert par une garantie limitée de 1 an. Vérifiez les conditions spécifiques auprès de votre revendeur.

MODE D'EMPLOI YSM2P YORKVILLE

Ce symbole d'éclair avec tête de flèche dans un triangle

équilatéral est prévu pour alerter l'utilisateur de la présence d'un

« voltage dangereux » non isolated proximate de l'enceinte du

produit qui pourrait être d'ampleur suffisante pour présenter

un risque de choc électrique.

RISK OF ELECTRIC SHOCK DO NOT OPEN

RISQUE DE CHOC ELECTRIQUE NE PAS OUVIR

Le point d'exclamation à l'intérieur d'un triangle équilatéral est prévu pour alerter l'utilisateur de la présence

d'instructions importantes dans la littérature accompagnante

nant l'appareil en ce qui concerne l'opération et la

maintenance de cet appareil.

Instructions relatives au risque de feu,

choc électrique, ou blessures aux personnes

AVIS: AFIN DE REDUIRE LES RISQUES DE CHOC

Veuillez lire le manuel: Il contient des informations qui devraient être comprises avant l’opération de votre appareil. Conservez. Gardez S. V. P. ces instructions pour consultations ultérieures et observez sous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boîte au cas où l'appareil devait être retourné pour réparation.

Avertissement: Pour réduire le risque de feu ou de décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité. N'utilisez pas cet appareil près de l'eau!

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui seront:

Alimentation

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé. Un appareil construit selon les normes de CLASS I devrait être raccordé à une prise murale d'alimentation avec connexion intacte de mise à la masse. Lorsqu'une prise de branchement ou un coupleur d'appareils est utilisé comme dispositif de débranchement, ce dispositif de débranchement devra demeurer pleinement fonctionnel avec raccordement à la masse.

Risque

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utilisez seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivez les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant. Utilisez seulement les attachements/accessoires indiqués par le fabricant.

Note: L'utilisation prolongée des écouteurs à un volume élevé peut

avoir des conséquences néfastes sur la santé sur vos oreilles.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez-vous que l'appareil est fourni de la propre ventilation. Ne procédez pas à l'installation près de sources de chaleur telles que radiateurs, registres de chaleur, fours ou autres appareils (incluant les amplificateurs) qui produisent de la chaleur.

Les dispositifs marqués d’un symbole "éclair" sont des parties dangereuses au toucher et les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation

Ne pas enlever le dispositif de sécurité sur la prise polarisée ou la prise avec tige de mise à la masse du cordon d'alimentation. Une prise polarisée dispose de deux lames dont une plus large que l'autre. Une prise avec tige de mise à la masse dispose de deux lames en plus d'une troisième tige qui connecte à la masse. La lame plus large ou la tige de mise à la masse est prévu pour votre sécurité. La prise murale est désuète si elle n'est pas congue pour accepter ce type de prise avec dispositif de sécurité. Dans ce cas, contactez un électricien pour faire replacer la prise murale. Évitez d'endommager le cordon d'alimentation. Protegez le cordon d'alimentation. Assurez-vous qu'on ne marche pas dessus et qu'on ne le pince pas en particulier aux prises. N'UTILISZE PAS L'APPAREIL si le cordon d'alimentation est endommagé. Pour débrancher complètement ce appareil de l'alimentation CA principale, déconnectez le cordon d'alimentation de la prise d'alimentation murale. Le cordon d'alimentation du bloc d'alimentation de l'appareil doit demeurer pleinement fonctionnel.

Débranche cet appareil durant les orages ou si inutilisé pendant de longues périodes.

Service

Consultez un technicien qualifié pour l'entretien de votre appareil. L'entretien est nécessaire quand l'appareil a été endommagé de quelque façon que ce soit. Par exemple, si le cordon d'alimentation ou la prise du cordon sont endommagés, si du liquide a été renversé à l'intérieur ou des objets sont tombés dans l'appareil, si l'appareil a été exposé à la pluie ou à l'humidité, si il ne fonctionne pas normalement, ou a été échappé.

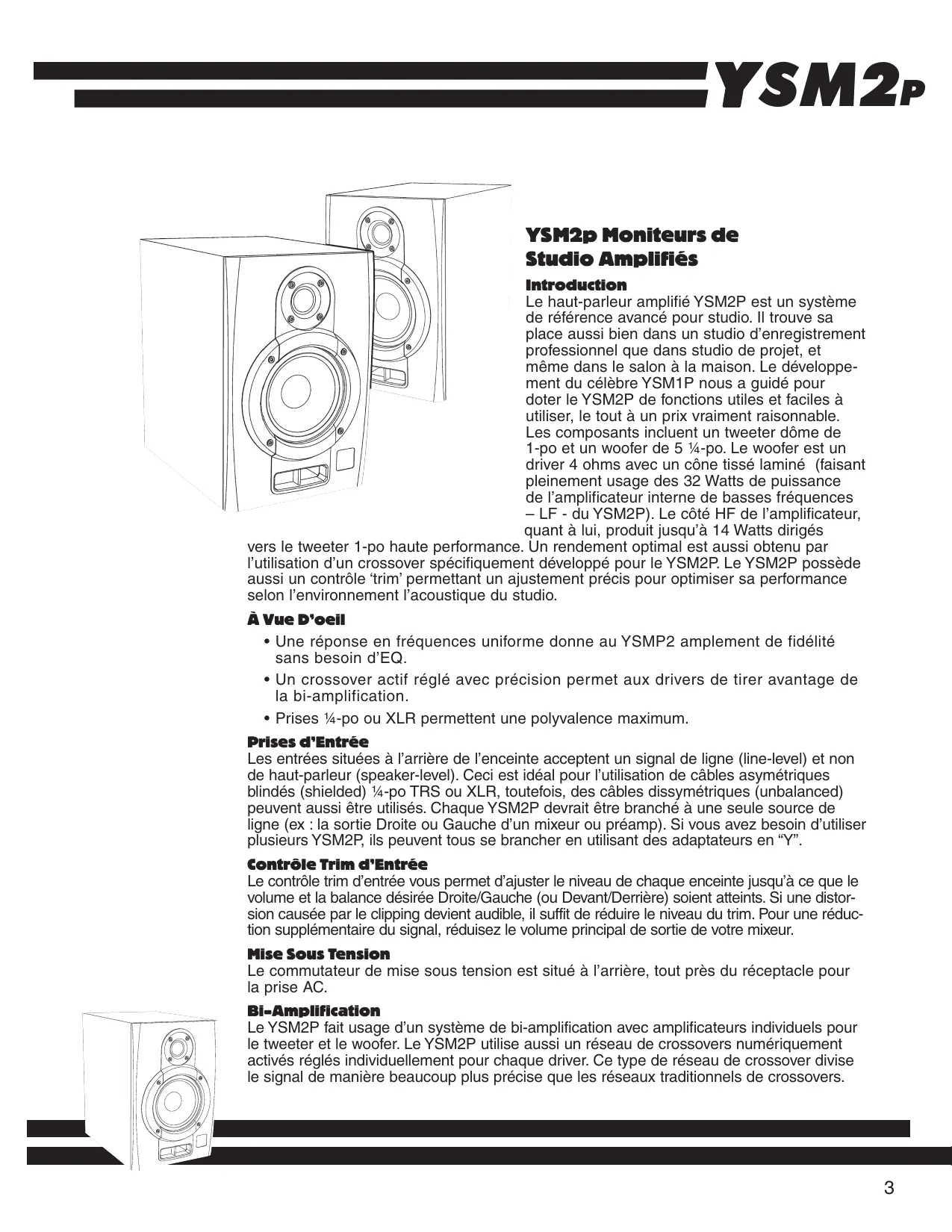

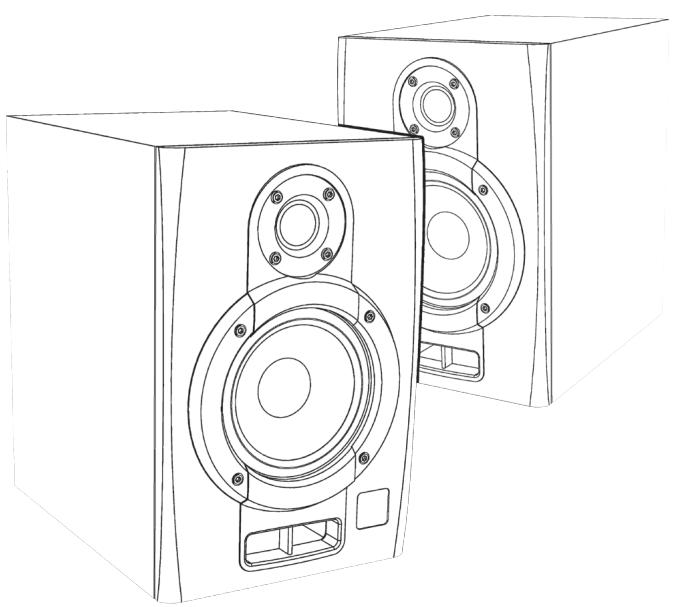

YSM2P moniteurs de studio amplifiés

Le haut-parleur amplifié YSM2P est un système de référence avancé pour studio. Il trouve sa place aussi bien dans un studio d'enregistrement professionnel que dans un studio de projet, et même dans le salon à la maison. Le développement du célèbre YSM1P nous a guidé pour doter le YSM2P de fonctions utiles et faciles à utiliser, le tout à un prix raisonnable. Les composants incluent un tweeter dôme de 1-po et un woofer de 5 14-po. Le woofer est un driver 4 ohms avec un cône tissé laminé (faisant pleinement usage des 32 Watts de puissance de l'amplificateur interne de basses fréquences - LF - du YSM2P). Le côté HF de l'amplificateur, quant à lui, produit jusqu'à 14 Watts dirigés

vers le tweeter 1-po haute performance. Un rendement optimal est aussi obtenu par l'utilisation d'un crossover spécifique développement possible pour le YSM2P. Le YSM2P possède aussi un contrôle 'trim' permettant un ajustement précis pour optimiser sa performance selon l'environnement acoustique du studio.

• Une réponse en fréquences uniforme donne au YSMP2 amplement de fidélité sans besoin d'EQ.
• Un crossover actif réglé avec précision permet aux drivers de tirer avantage de la bi-amplification.
• Prises 1/4 -po ou XLR permettent une polyvalence maximale.

Prises d'entrée

Les entrées situées à l'arrière de l'enceinte acceptent un signal de ligne (line-level) et non de haut-parleur (speaker-level). Ceci est idéal pour l'utilisation de câbles asymétriques blindés (shielded) 1/4-po TRS ou XLR, toutefois, des câbles dissymétriques (unbalanced) peuvent aussi être utilisés. Chaque YSM2P devrait être branché à une seule source de ligne (ex : la sortie Droite ou Gauche d'un mixeur ou préamp). Si vous avez besoin d'utiliser plusieurs YSM2P, ils peuvent tous se brancher en utilisant des adaptateurs en "Y".

Contrôle trim d'entrée

Le contrôle trim d'entrée vous permet d'ajuster le niveau de chaque enceinte jusqu'à ce que le volume et la balance désirée Droite/Gauche (ou Devant/Derrière) soit atteint. Si une distorsion causée par le clipping devient audible, il suffit de réduire le niveau du trim. Pour une réduction supplémentaire du signal, réduisez le volume principal de sortie de votre mixeur.

Mise sous tension

Le commutateur de mise sous tension est situé à l'arrière, tout près du réceptacle pour la prise AC.

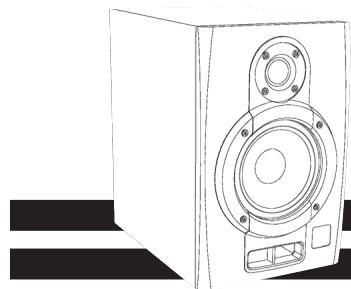

Bi-amplification

Le YSM2P fait usage d'un système de bi-amplification avec amplificateurs individuels pour le tweeter et le woofer. Le YSM2P utilise aussi un réseau de crossovers numériquement actifs réglés individuellement pour chaque driver. Ce type de réseau de crossover divise le signal de manière beaucoup plus précise que les réseaux traditionnels de crossovers.

Yorkville

YSM2P

Modèle YSM2P

Type de Système Moniteur de Studio (enceinte de proximité)

Actif ou Passif Actif

Puissance (Watts) 46

Opération Biamp Seulement Oui

Max SPL (dB) 113

Réponse en Fréquences (Hz) 70-19,000

Fréquence du Crossover (Hz) 2000

Configuration des Drivers 5.25-po, 1-po

Drivers HF Tweeter

Puissance des HF (Watts) 14

Drivers LF (Basses Fréquences) Cône 5.25-pou tissé laminé - aimant céramique - blindé (shielded)

Puissance LF (Watts) 32

Amplificateur des HF (Watts) 14

Type d'Amplificateur pour les HF AB

Amplificateur des LF (Watts) 32

Type d'Amplificateur pour les LF AB

Système de Refroidissement Convection

Câble d'alimentation Câble Euro (détachable)

Commutateur de Mise Sous Tension Oui

Consommation d'énergie (typ/max) 36

Contrôle de Volume Oui

Indicateurs LED Mise Sous Tension

Matériau MDF

Borne(s) 1-po diamètre

La protection qu'offre cette garantie limitée de deux ans est transférable. Il n'est pas nécessaire de faire enregistrer votre nom. Si durant les deux années qui suivent la date d'achat originale, un problème causé par un défaut de fabrication survient, nous ferons la réparation de l'appareil gratuitement. Retournez simplement l'appareil défectueux à votre vendeur autorisé avec la preuve d'achat originale et l'appareil sera réparé gratuitement. Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Voir votre marchand Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.

WEB: www.yorkville.com
