MODE D'EMPLOI YSM1I YORKVILLE

No naked flame sources, such as lighted candles, should be placed on the apparatus. Power Cord ‘The AC supply cord should be routed so that it is unlikely that it will be damaged. If the AC supply cord is damaged DO NOT OPERATE THE UNIT. Unplug this apparatus during lightning storms or when unused for long periods of time. Service The unit should be serviced only by qualified service personnel.

Veuillez Lire le Manuel: I! contient des informations qui devraient êtres comprises avant l'opération de votre appareil. Conservez

Gardez S.V.P. ces instructions pour consultations ultérieures et observez tous les avertissements.

Nettoyez seulement avec le tissu sec.

Emballage: Conservez la boite au cas ou l'appareil devait être retourner pour réparation.

Avertissement: Pour réduire le risque de feu ou la décharge électrique, n'exposez pas cet appareil à la pluie ou à l'humidité.

Attention: Lors de l’utilisation de produits électrique, assurez-vous d'adhérer à des précautions de bases incluant celle qui suivent:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifié dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent êtres prises afin d'eviter que le système de mise à la terre de l'appareil ne soit désengagé.

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommandés par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommandés par le fabricant.

Il convient de ne pas placer sur l'appareil de sources de flammes nues, telles que des bougies allumées.

L'appeil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Assurez que lappareil est fourni de la propre ventilation.

Les dispositifs marqués d'une symbole “d'éclair’ sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connection extérieure doivent être effectivés par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d’Alimentation Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Débranchez cet appareil durant les orages ou si inutilisé pendant de

longues périodes. Service Consultez un technicien qualifié pour l'entretien de votre appareil.

safety-4v4.eps » Jan. 16/2007

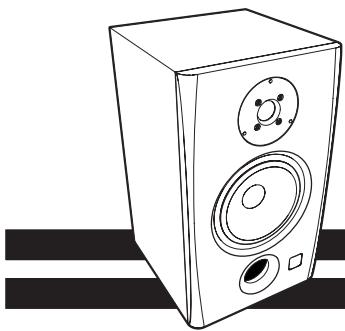

L'Enceinte de Monitoring de Studio Passive et Contemporaine YSM1i

Pendant plus d'une décennie, le YSM1 s’est avéré indispensable pour l'ingénieur de son sérieux. Elle est reconnue par plusieurs comme l’une des enceintes les plus trans- parente parmi les enceintes de monitoring de petit format. Alors comment améliorer un classique si bien reconnu? Bien entendu, pas en changeant le son. Une petite mise au point cosmétique peut-être? Le grillage de tissu est parti. Le baffle en MDF avec revêtement de vinyle spécial met en relief des côtés avec radius composé, un woofer avec bordure en mousse et un nouveau logo étincellant. Le même grand classique de studio, avec un look nouveau. La YSM1i.

La YSM1i est une enceinte compacte, à deux voix, pour monitoring de studio à prox- imité. Elle a été conçu pour reproduire fidèlement le signal d'un enregistrement et mixage sans contribuer à la coloration du son. La clarté et la réponse des graves sont compa- rables à ce que vous pourriez vous attendre d'enceinte de plus grande taille. Elle convient aux applications d’enregistrements en “home studios” et “project studios” ainsi qu'aux applications nécessitant un renforcement sonore. Les timbres sont reproduit avec une très grande précision et la sonorité immaculée permet de bien définir les détails les plus fins et les harmoniques présents dans le signal d'entrée.

La YSMil est doté d’un tweeter blindé de 1 pouce à dôme souple de soie refroidit par Ferrofluid et Woofer de 6.5 pouces avec bordure de mousse. Les haut-parleurs sont alignés verticalement au centre de l'enceinte et ils sont un peu sortie vers l'avant pour minimiser les réflexions sur le baffle. Un évent cylindrique de 2” précisément accordé situé juste en dessous du haut-parleur accroît la réponse des graves et per- met de garder la dimension de l'enceinte compacte. Le filtre séparateur interne est d'une conception qui a fait ses preuves. Il consiste en un filtre passe-bas de 12dB/ octave et d’un filtre passe-haut de 6 dB/octave avec fréquence de croisement de 2.5KHz. Un design fonctionnel, efficace. Le branchement des câbles est fait à partir de bornes de raccordement plaquées or qui acceptent aussi les prises types bananes.

La solide YSMii est construite avec MDF %” et un baffle lui aussi de MDF % qui est revêtu de PVC. Les résonances de graves internes sont éliminées grâce au matériel d'amortissement. La finition attrayante du cabinet est faite d’un vinyle gris charbon qui résiste aux égratignures et qui est facilement lavable. La YSM1i démontre une réponse des graves impressionnantes et une réponse des médianes et des aiguës qui est à la fois bien articulée et bien balancée. Le résultat : un son bien serré et bien contrôlé. L'image stéréo est excellente, la résolution est consistante à travers toute la gamme des fréquences et les graves sont agréable à entendre. Cette enceinte de monitoring excelle au positionnement uniforme des sons bien détaillés à travers un espace relativement large. Cela permet une bonne variation à la position d'écoute optimum. Conçu avec de l'équipement à la fine pointe de la technologie par l'équipe d'ingénieurs de Yorkville, la YSM11 vous offre un rapport qualité/prix imbattable.

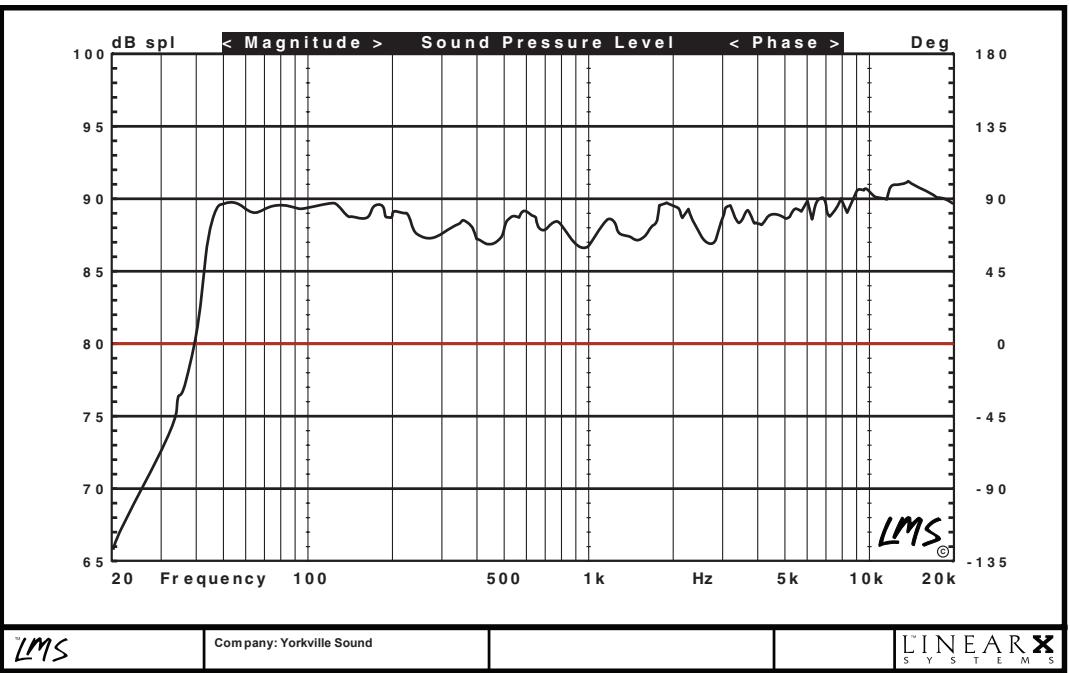

Sensibilité 90 dB @ 1 Watt/ 1 Metre Réponse en fréquence _ 40Hz-20kHz (+/-3dB)

Haut-parleurs 6.5 inch bordure en mousese, woofer de 100 watt inch tweeter à dôme mou, refroidit au ferrofluide

Blindage de champs Magnétique _ Le YSMti équipé d'un blindage électro-magnétique pour protéger votre écran d'ordinateur par l'utilisation d'un système à double aimants

appliquées aux Woofer et Tweeter Fréquence de coupure 2.5kHz Caisse Gris charbon, bois laminé MDF Baffle Bois MDF recouvert de vinyl Évent Accordé 2 inch Cylndrique

Alimentation Commutateur d'alimentation sur le panneau arrière Gordon d'alimentation détachable selon les norme IEC:

Autres détails … Expédié en pair - image miroir

Dimensions PxLxH 9 x 10 x 16 (inches) 23 cm x 25 cm x 41 cm
