Type de produit	Subwoofer amplifié
Marque	YORKVILLE
Modèle	Y118PW
Réponse en fréquence	45 - 110 Hz (±3 dB)
Configuration de haut-parleur	18 pouces (grave)
Puissance amplificateur (grave)	200 Watts
Alimentation	Secteur (cordon d'alimentation inclus)
Entrées	2x Jack 1/4" (en parallèle)
Contrôles	Volume (niveau subwoofer), commutateur niveau Ligne/Haut-Parleur, commutateur découplage de mise à la terre
Protections	Limiteur interne, protection thermique, protection contre les surcharges
Refroidissement	Par convection passive
Matériaux du boîtier	Contreplaqué de pin 7 plis 3/4 pouce
Grille	Métal perforé
Revêtement	Tapis noir/bleu
Dimensions (L x l x H)	51 x 53 x 66 cm
Poids	34,5 kg
Adaptateur pour montage sur poteau	Oui (1 3/8 pouces / 3,5 cm)
Poignées	2
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec. Ne pas exposer à l'eau ou à des flammes nues.
Sécurité	Ne pas obstruer les évents, utiliser sur une surface stable, ne pas utiliser avec un cordon endommagé.
Garantie	2 ans (électronique) / 10 ans (ébénisterie), transférable, valide au Canada et États-Unis.

FOIRE AUX QUESTIONS - Y118PW YORKVILLE

Comment connecter le subwoofer Y118PW à un système audio ?

Le Y118PW peut être connecté en utilisant l'entrée haut-parleur (à partir d'un ampli ou d'une enceinte pleine gamme) ou l'entrée ligne (à partir d'une table de mixage). Utilisez les deux prises jack 1/4 pouce en parallèle. Réglez le commutateur d'entrée sur Haut-Parleur pour une connexion en parallèle avec les enceintes principales.

Comment régler le niveau du subwoofer ?

Commencez avec le contrôle de niveau à 0 dB. Pour une utilisation à faible volume, vous pouvez augmenter entre +3 et +6 dB pour renforcer les graves. Évitez de dépasser +12 dB pour ne pas écrêter le signal.

À quoi sert le commutateur de découplage de mise à la terre (Ground Lift) ?

Si un ronflement (bourdonnement) se fait entendre, placez le commutateur en position GND (enfoncée). Sinon, laissez-le en position GND LIFT (sortie). Cela permet de couper une boucle de masse.

Puis-je connecter plusieurs subwoofers Y118PW ensemble ?

Oui, les prises d'entrée en parallèle permettent de relier plusieurs Y118PW en chaîne. Il n'y a pas de limite pratique au nombre d'unités que vous pouvez connecter.

Quelle est la puissance de l'amplificateur intégré ?

L'amplificateur délivre 200 watts pour le haut-parleur de graves de 18 pouces.

Quels sont les voyants d'alimentation ?

Une DEL verte s'allume sur le panneau avant (coin gauche) lorsque l'appareil est sous tension et que le commutateur d'alimentation est en position On.

Le subwoofer peut-il être monté sur poteau ?

Oui, il dispose d'un adaptateur pour montage sur poteau de diamètre 1 3/8 pouces (3,5 cm). Utilisez l'accessoire YORKVILLE SW-Teletube pour supporter des enceintes comme la E160, mais respectez les limites de poids et de taille.

Quelles sont les dimensions et le poids du Y118PW ?

Dimensions : 51 x 53 x 66 cm (L x l x H). Poids : 34,5 kg.

Comment entretenir le subwoofer ?

Débranchez l'appareil avant nettoyage. Utilisez un chiffon sec. Ne placez pas d'objets remplis de liquide (vases) sur l'appareil et évitez les égouttements d'eau.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord le cordon d'alimentation et les connexions. Si le problème persiste, consultez un technicien qualifié. La garantie de 2 ans (électronique) et 10 ans (ébénisterie) couvre les défauts de fabrication sur présentation de la preuve d'achat.

MODE D'EMPLOI Y118PW YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil avait être retourné pour réparation.

Attention:

Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celles qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Risque:

Ne pas placer cet appareil sur un chariot, un support, un trépied ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un trépied ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

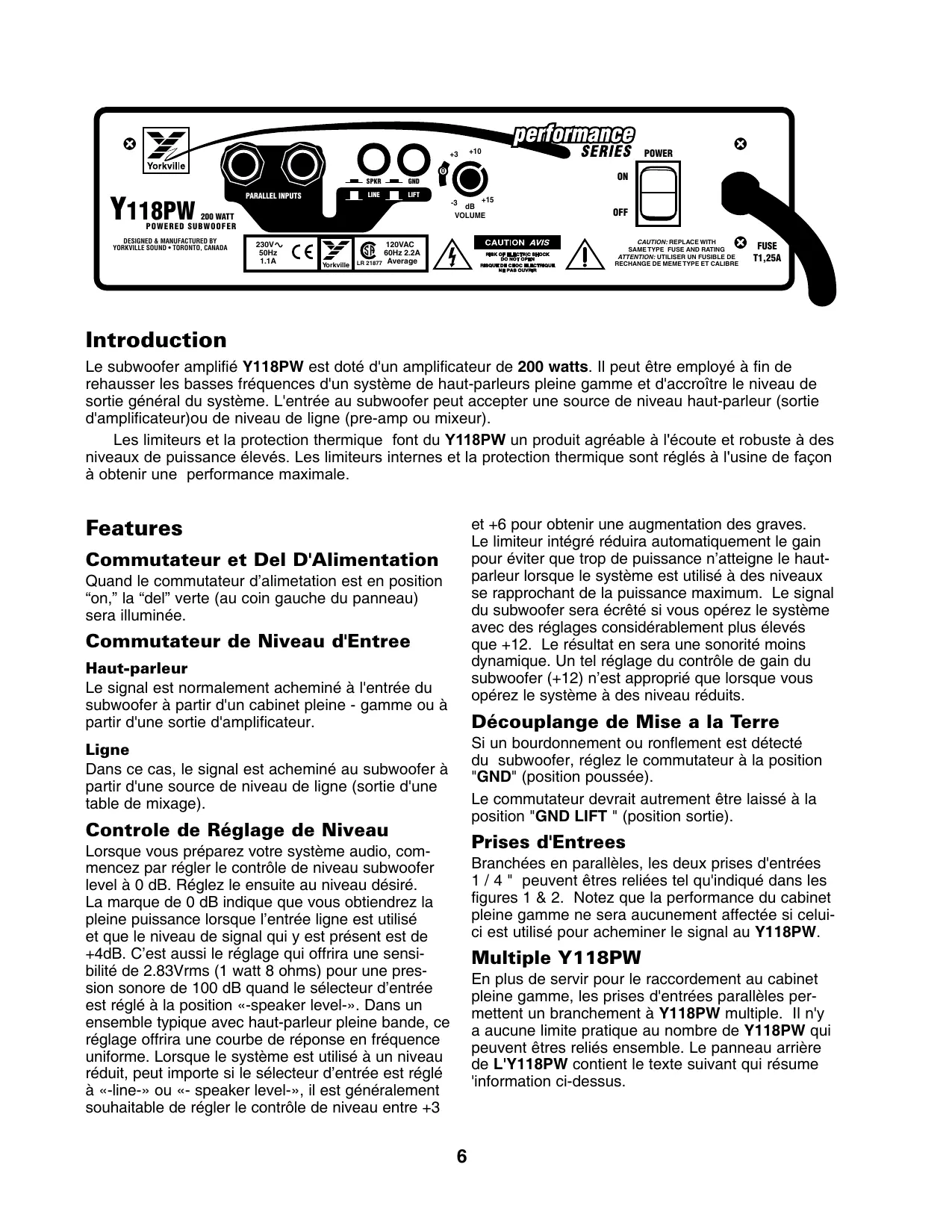

Le subwoofer amplifié Y118PW est doté d'un amplificateur de 200 watts. Il peut être employé à fin de rehausser les basses fréquences d'un système de haut-parleurs pleine gamme et d'accroître le niveau de sortie général du système. L'entrée au subwoofer peut accepter une source de niveau haut-parleur (sortie d'amplificateur) ou de niveau de ligne (pre-amp ou mixeur).

Les limiteurs et la protection thermique font du Y118PW un produit agréable à l'écoute et robuste à des niveaux de puissance élevés. Les limiteurs internes et la protection thermique sont réglés à l'usine de façon à obtenir une performance maximale.

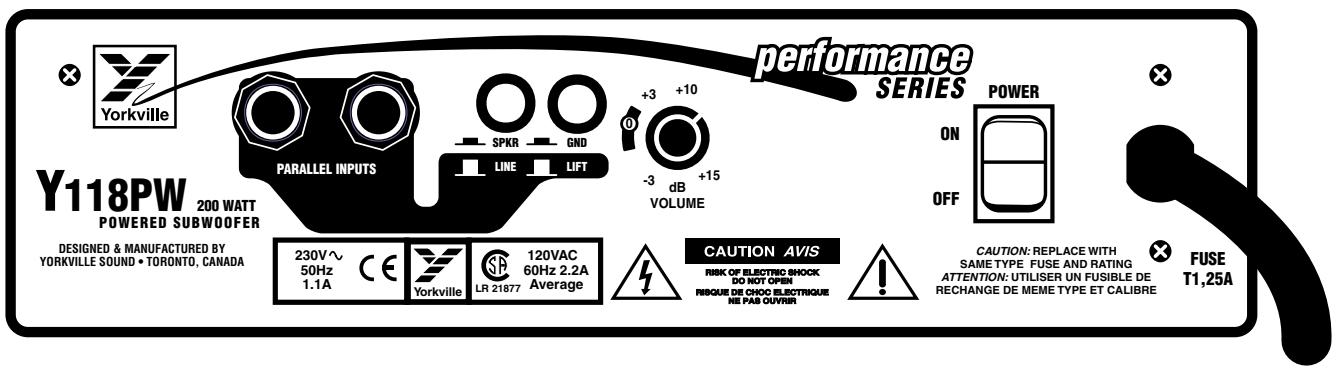

Commutateur et del d'alimentation

Quand le commutateur d'alimentation est en position "on," la "del" verte (au coin gauche du panneau) sera illuminée.

Haut-parleur

Le signal est normalement acheminé à l'entrée du subwoofer à partir d'un cabinet pleine gamme ou à partir d'une sortie d'amplificateur.

Ligne

Dans ce cas, le signal est acheminé au subwoofer à partir d'une source de niveau de ligne (sortie d'une table de mixage).

Contrôle de réglage de niveau

Lorsque vous préparez votre système audio, commencez par régler le contrôle de niveau subwoofer level à 0 dB. Réglez le ensuite au niveau désiré. La marque de 0 dB indique que vous obtiendarez la pleine puissance lorsque l'entrée ligne est utilisé et que le niveau de signal qui y estprésent est de +4dB. C'est aussi le réglage qui offrira une sensibilité de 2.83Vrms (1 watt 8 ohms) pour une pression sonore de 100 dB quand le selectingeur d'entrée est régé à la position «-speaker level-». Dans un ensemble typique avec haut-parleur pleine bande, ce réglage offrira une courbe de réponse en fréquence uniforme. Lorsque le système est utilisé à un niveau réduit, peut importe si le selectiveur d'entrée est régé à «-line-» ou «- speaker level-», il est généralement souhaitable de régler le contrôle de niveau entre +3

et +6 pour obtenir une augmentation des graves. Le limiteur intégré réduira automatiquement le gain pour éviter que trop de puissance n'atteigne le haut-parleur lorsque le système est utilisé à des niveaux se rapprochant de la puissance maximum. Le signal du subwoofer sera écrêté si vous opérez le système avec des réglages considérablement plus élevés que +12. Le résultat en sera une sonorité moins dynamique. Un tel réglage du contrôle de gain du subwoofer (+12) n'est approprié que lorsque vous opérez le système à des niveaux réduits.

Découplagement de mise à la terre

Si un bourdonnement ou ronflement est détecté du subwoofer, réglez le commutateur à la position "GND" (position poussée).

Le commutateur devrait autrement être laissé à la position "GND LIFT" (position sortie).

Prises d'entrées

Branchées en parallèle, les deux prises d'entrées 1 / 4" peuvent être reliées tel qu'indiqué dans les figures 1 & 2. Notez que la performance du cabinet pleine gamme ne sera aucunement affectée si celui-ci est utilisé pour acheminer le signal au Y118PW.

Multiple Y118PW

En plus de servir pour le raccordement au cabinet pleine gamme, les prises d'entrées parallèles permettent un branchement à Y118PW multiple. Il n'y a aucune limite pratique au nombre de Y118PW qui peuvent être reliés ensemble. Le panneau arrêté de l'Y118PW contient le texte suivant qui résume 'information ci-dessus.

Note à l'utilisateur

Pour opération normale, reliez simplement le Y118PW comme un haut-parleur ordinaire avec les enceintes pleine gamme. Le commutateur "NIVEAU D'ENTREE" devrait être réglé à la position "HAUT-PARLEUR." Si l'appareil de source n'est pas doté de mise à la terre, (tel une mise à la terre sur le cordon d'alimentation), le commutateur de découverte de mise à la terre doit être réglé à la position "GND." Le Y118PW peut être connecté avant ou après les enceintes pleine gamme. L'Y118PW ne modifie pas le signal acheminé aux enceintes pleine gamme. Le Y118PW ne prélevera pas de puissance de l'amplificateur qui propulse les enceintes pleine gamme. Veuillez noter qu'un filtre séparateur extérieur n'est pas nécessaire.

figure 2

figure 3

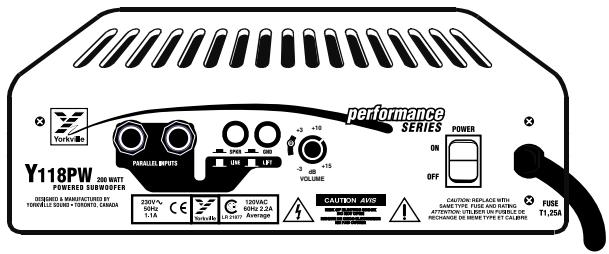

NE PAS Couvrir les bouches d'aerattion. l'amplificateur mais surchauffé!

NOTEZ BIEN: L'adaptateur de support Y118PW peut être utilisé avec l'accessoire YORKVILLE SW-Teletube pour supporter les enceintes E160. Le tube de support peut être ajusté à sa pleine extension de 5'4" avec sécurité quand le Y118PW est incliné à moins de par rapport à l'horizontale.

ATTENTION: Les enceintes plus larges ou lourdes ne doivent pas être utilisées.

Type de système Subwoofer Amplifié

Réponse en Fréquence (Hz +/- 3db) 45 - 110

Configuration de haut-parleur 18 pouces

Haut-parleur Fréquences Aiguës NA

Protection Fréquences Aiguës Thermique, Surcharge de courant

Haut-Parleur Fréquences Graves 18 pouces

Amplificateur de puissance Fréquences Graves (Watts) 200

Système de Refroidissement : Passive Convection

Cordon d'Alimentation Oui

Commutateur de mise en marche Oui

Entrées 2

Entrées - 1/4" Jacks 2 (PBM)

Contrôles de Niveau Volume

Autres Contrôles / Caractéristiques Commutateur de niveau Ligne/Haut-Parleur Commutateur de découverte de mise à la masse

Coins Métal Noir

Pieds Plastique

Poignées 2

Adaptateur pour montage sur poteau (1 3/8''-3.5cm) Oui

Matériaux 3/4 pouce 7-phis épinette

Grille Métal Perforé

Recouvrement/Finition Tapis Noire/bleu

Dimensions (PLH x L arrrière, pouces) 20 × 21 × 26

Dimensions (PLH x L arrête, cm) 51 x 53 x 66

Poids (livres/kg) 76/34.5

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), retournez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitement. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
