Type d'appareil	Amplificateur audio
Série	Reference Series
Modèle	SR 300
Nombre de canaux	2 (stéréo)
Contrôle de volume	Oui, par canal
Indicateurs LED	Oui, pour chaque canal
Alimentation	Électrique, secteur
Montage	Rack 19 pouces
Type de connecteurs	Non précisé
Puissance de sortie	Non précisé
Impédance de sortie	Non précisé
Réponse en fréquence	Non précisé
Dimensions	Non précisé
Poids	Non précisé
Fonctions supplémentaires	Non précisé
Garantie	Non précisé

FOIRE AUX QUESTIONS - SR300 YORKVILLE

Comment régler le volume du YORKVILLE SR300 ?

Utilisez le bouton de volume situé sur le panneau avant de l'appareil pour ajuster le niveau sonore selon vos préférences.

Que faire si le son est distordu ?

Vérifiez les niveaux d'entrée et assurez-vous qu'ils ne sont pas trop élevés. Vous pouvez également ajuster l'égaliseur pour améliorer la qualité sonore.

Comment connecter le YORKVILLE SR300 à une source audio ?

Utilisez un câble audio approprié pour brancher la sortie de votre source audio (comme un ordinateur ou une table de mixage) à l'entrée du SR300.

Le YORKVILLE SR300 ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est en bon état.

Comment nettoyer le YORKVILLE SR300 ?

Utilisez un chiffon doux et sec pour nettoyer la surface extérieure. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager le fini.

Y a-t-il une garantie sur le YORKVILLE SR300 ?

Oui, le YORKVILLE SR300 est généralement livré avec une garantie limitée. Veuillez consulter le manuel de l'utilisateur pour les détails spécifiques de la garantie.

Comment résoudre les problèmes de connexion Bluetooth avec le YORKVILLE SR300 ?

Assurez-vous que le Bluetooth est activé sur votre appareil et que le SR300 est en mode de couplage. Si le problème persiste, essayez de redémarrer les deux appareils.

Le YORKVILLE SR300 chauffe-t-il pendant l'utilisation ?

Il est normal que l'appareil chauffe légèrement pendant l'utilisation. Cependant, si la température devient excessive, éteignez-le et laissez-le refroidir avant de le réutiliser.

MODE D'EMPLOI SR300 YORKVILLE

Il contient des informations qui devraient être comprises avant l'opération de votre appareil. Conservez S. V. P. ces instructions pour consultations ultérieures.

Emballage:

Conserve la boîte au cas où l'appareil devait être retourné pour réparation.

Attention: Lors de l'utilisation de produits électriques, assurez-vous d'adhérer à des précautions de base incluant celle qui suivent:

Alimentation:

L'appareil ne doit être branché qu'à une source d'alimentation correspondant au voltage spécifique dans le manuel ou tel qu'indiqué sur l'appareil. Cet appareil est équipé d'une prise d'alimentation polarisée. Ne pas utiliser cet appareil avec un cordon de raccordement à moins qu'il soit possible d'insérer complètement les trois lames. Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit désengagé.

Ne pas placer cet appareil sur un chariot, un support, un treillis ou une table instables. L'appareil pourrait tomber et blesser quelqu'un ou subir des dommages importants. Utiliser seulement un chariot, un support, un treillis ou une table recommends par le fabricant ou vendus avec le produit. Suivre les instructions du fabricant pour installer l'appareil et utiliser les accessoires recommends par le fabricant.

Il convient de ne pas placer sur l'appareil des sources de flammes nues, telles que des bougies allumées.

L'appareil ne doit pas être exposé à des égouttements d'eau ou des éclaboussures et qu'aucun objet rempli de liquide tel que des vases ne doit être placé sur l'appareil.

Les dispositifs marqués d'un symbole "éclair" sont des parties dangereuses au toucher et que les câblages extérieurs connectés à ces dispositifs de connexion extérieure doivent être effectués par un opérateur formé ou en utilisant des cordons déjà préparés.

Cordon d'alimentation:

Évitez d'endommager le cordon d'alimentation. N'UTILISEZ PAS L'APPAREIL si le cordon d'alimentation est endommagé.

Consultez un technicien qualifié pour l'entretien de votre appareil.

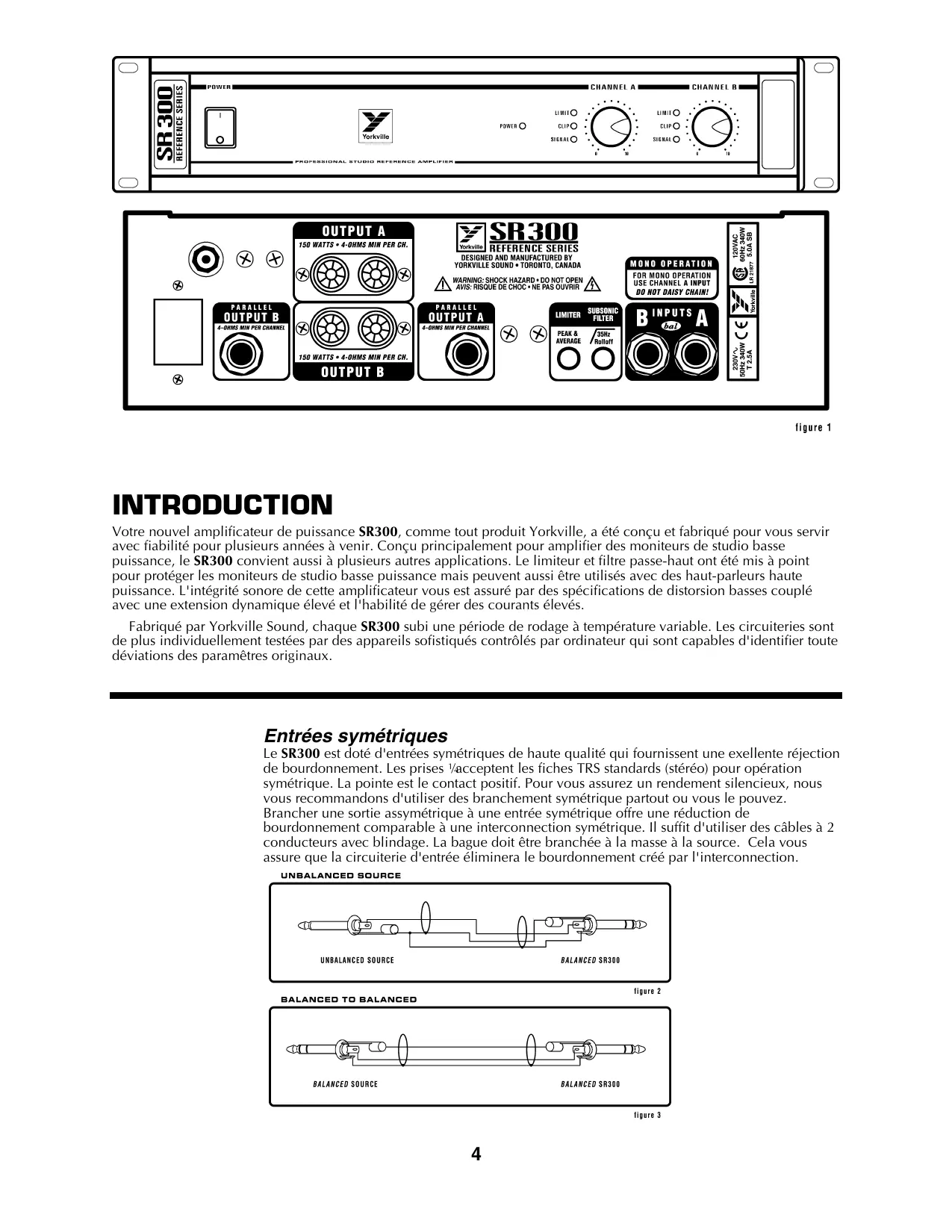

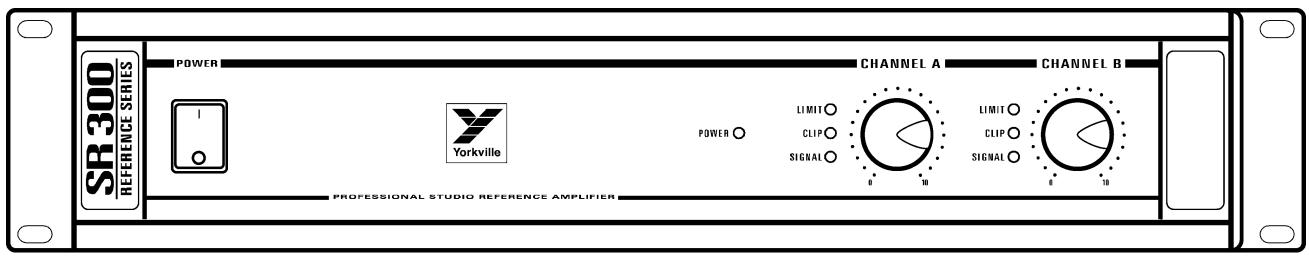

figure 1

Vite nouvel amplificateur de puissance SR300, comme tout produit Yorkville, a été conçu et fabriqué pour vous servir avec fiabilité pour plusieurs années à venir. Conçu principalement pour amplifier des moniteurs de studio basse puissance, le SR300 convient aussi à plusieurs autres applications. Le limiteur et filtre passe-haut ont été mis au point pour protéger les moniteurs de studio basse puissance mais peuvent aussi être utilisés avec des haut-parleurs haute puissance. L'intégrité sonore de cet amplificateur vous est assurée par des spécifications de distorsion basses couplées avec une extension dynamique élevée et l'habilité de gérer des courants élevés.

Fabriqué par Yorkville Sound, chaque SR300 subit une période de rodage à température variable. Les circuits sont de plus individuellement testés par des appareils sophistiqués contrôlés par ordinateur qui sont capables d'identifier toute déviation des paramètres originaux.

Entrées symétriques

Le SR300 est doté d'entrées symétriques de haute qualité qui fournissent une excellente réjection de bourdonnement. Les prises 1/4 acceptent les fiches TRS standards (stéréo) pour opération symétrique. La pointe est le contact positif. Pour vous assurez un rendement silencieux, nous vous recommandons d'utiliser des branchement symétrique partout où vous le pouvez. Brancher une sortie asymétrique à une entrée symétrique offre une réduction de bourdonnement comparable à une interconnection symétrique. Il suffit d'utiliser des câbles à 2 conducteurs avec blinding. La bague doit être branchée à la masse à la source. Cela vous assure que la cirouiterie d'entrée éliminera le bourdonnement créé par l'interconnection.

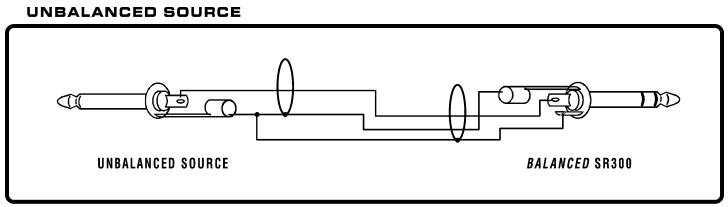

Figure 2 Figure 3

Entrées asymétriques

Le SR300 peut être utilisé avec branchement asymétrique en perdant toutefois les avantages associés avec les interconnections symétriques.

UNBALANCED TO UNBALANCED figure 4

Opération mono

On peut utiliser l'une ou l'autre des entrées en opération mono. Le signal sera acheminé aux deux amplificateurs qui seront contrôlés individuellement par leur contrôle de niveau respectif. L'autre prise d'entrée ne peut être utilisée pour "loop through" parce que l'amplificateur reconnaît cette prise pour son entrée.

Protection de court-circuit

Le SR300 est protégé contre toutes conditions de charge passives. Il peut opérer de façon continue avec les sorties en court-circuit sans subir de dommage. A cause de la charge appliquée aux appareils de sortie, il est toutefois déconseillé d'utiliser l'amplificateur avec sortie en court-circuit. Le limiteur permet un décalage de phase jusqu'à 30 degrés à 4 ohms ou une charge de 2.6 ohms sans décalage de phase.

Refroidissement et protection thermique

Le SR300 se protège contre l'opération à température trop élevée en abaissant la limite de courant jusqu'à ce que la puissance de sortie soit limitée au point d'opération sécuritaire. Lorsque le limiteur est engagé, le niveau est réduit de façon à prévenir la distortion. Cela ne se produit qu'à des températures très élevées. Une ventilation ajustée devrait être prévue pour tout amplificateur opéré de façon continue avec sortie maximum à 4 ohms.

DEL D'Écrotage

La DEL d'échage indique l'excursion du signal au-delà de l'extension dynamique de l'amplificateur.

DEL d'activité

La DEL d'activité indique qu'un signal de bas niveau rejoint l'amplificateur. Pratique lors de dépannage de système. Si la DEL est activée mais vous n'entendez pas de signal aux haut-parleurs, le câblage est défectueux ou le/les cabinets ne fonctionnent pas. Les DEL d'activité sont branchées après les contrôles des niveaux. Les contrôles des niveaux doivent être élevés pour que les DEL d'activité fonctionnent.

DEL de limiteur

La DEL de limiteur indique une réduction du gain à l'amplificateur. Si le limiteur est engagé mais que le niveau du signal est en-dessous du seuil de déclenchement et en-dessous du seuil d'échéage la DEL n'allumera pas. Mode normal pour opération en moniteur de référence. Le limiteur de SR300 a deux fonctions. Il prévient l'échéage et les dommages causés aux haut-parleurs par une puissance excessive continue. L'opération est rapide pour prévenir l'échéage et lente pour la puissance continue. La limite de puissance continue est 30 Watts à 8 ohms. Avec un programme musical normal, l'amplificateur peut facilement atteindre l'échéage sans excéder cette limite. L'utilisation du limiteur et du filtre empêche les signaux endommageants les plus fréquents d'atteindre les haut-parleurs. Tout comme l'échéage, la limite du courant causé par surchauffage ou charge incorrecte déclenchera le limiteur.

Pour les applications qui nécessitent une puissance de sortie maximum, les signaux aux entrées peuvent être environ 6 dB plus élevés que les niveaux requis pour obtenir l'échéage. Le limiteur s'ajustera automatiquement pour maintenir la pleine puissance.

Le limiteur peut être désengagé avec le commutateur au panneau arrière. Le limiteur de courant qui protège les appareils de sortie ne sera toutefois pas désengagé par ce commutateur.

Le SR300 est doté d'un filtré sub-sonic spécifique conçu pour un blocage efficace de l'énergie destructive des fréquences 35Hz et moins. Il offre de plus un renforcement dans la bande comprise entre 40 et 70 Hz. Ce filtré prévient la destruction possible des haut-parleurs en réduisant le mouvement d'excursion tout en gardant la même perception des basses. Nous vous recommandons fortement d'utiliser ce filtré qui vous assure une coupure de 12 dB/Oct en-dessous de 35 Hz et un renforcement de 1 dB à 50Hz. Avec le filtré désengagé, le SR300 offre une bande passante rectangulaire jusqu'à 20Hz après quoi la pente de diminution est effectuée à 12dB/Oct.

Puissance continue: (deux canaux, 1kHz, dht 0.1%

8 Ohms 110 Watts (x2) 4 Ohms 150 Watts (x2)

Puissance d'éclatement: (deux canaux, 1KHz 10m Sec, DHT 0.1%

8 Ohms 125 Watts (x2) 4 Ohms 195 Watts (x2)

Puissance d'éclatement: (un canal, 1KHz 10m Sec, DHT 0.1%

Réponse en Fréquence: ±1 dB 20Hz - 20 KHz

±0.5 dB 20Hz - 20KHz (type)

Bruit et Bourdonnement: < -95 dB re: sortie 150W (type, non pondérée, 22Hz - 22KHz BW) < -98 dB re: sortie 150W (pondérée "A")

Distortion: (deux canaux, -1 dBr sortie maximum, 80KHz BW)

<0.008% DHT (type, 1KHz, 8 ohms) <0.03% DHT (type, 20Hz - 20KHz, 8 ohms) <0.01% DHT (type, 1KHz, 4 ohms) <0.1% DHT (type, 20Hz - 20KHz, 4 ohms)

Filtre passeur haut: -3dB à 35Hz, -12dB/pente de diminution

Vitesse de propagation: >10V/uSec

Coefficient d'amortissement: >400 (20-400Hz, 8 Ohms) Transmodulation: < - 60 dB 1 KHz < - 50 dB 20Hz - 20 KHz

Réjection en mode commun: -50 dB minimum / -65 dB type à 60Hz

Transitoire de mise en marche: < 15 mW-Sec

Courant de sortie maximum: 10 A RMS éclatement, 7.5 A RMS continue

Consommation de puissance: 200 Watts (type), 500W (maximum)

Transformateur: Toroide

Protection: Limiteur de courant et surcharge thermique

Refroidissement: Convection

Dimensions: 38cm x 48cm x 9cm (PLH)

15pc x 19pc x 3.5pc (PLH)

2 espaces rack

Poids: 23livres 10.3Kg
