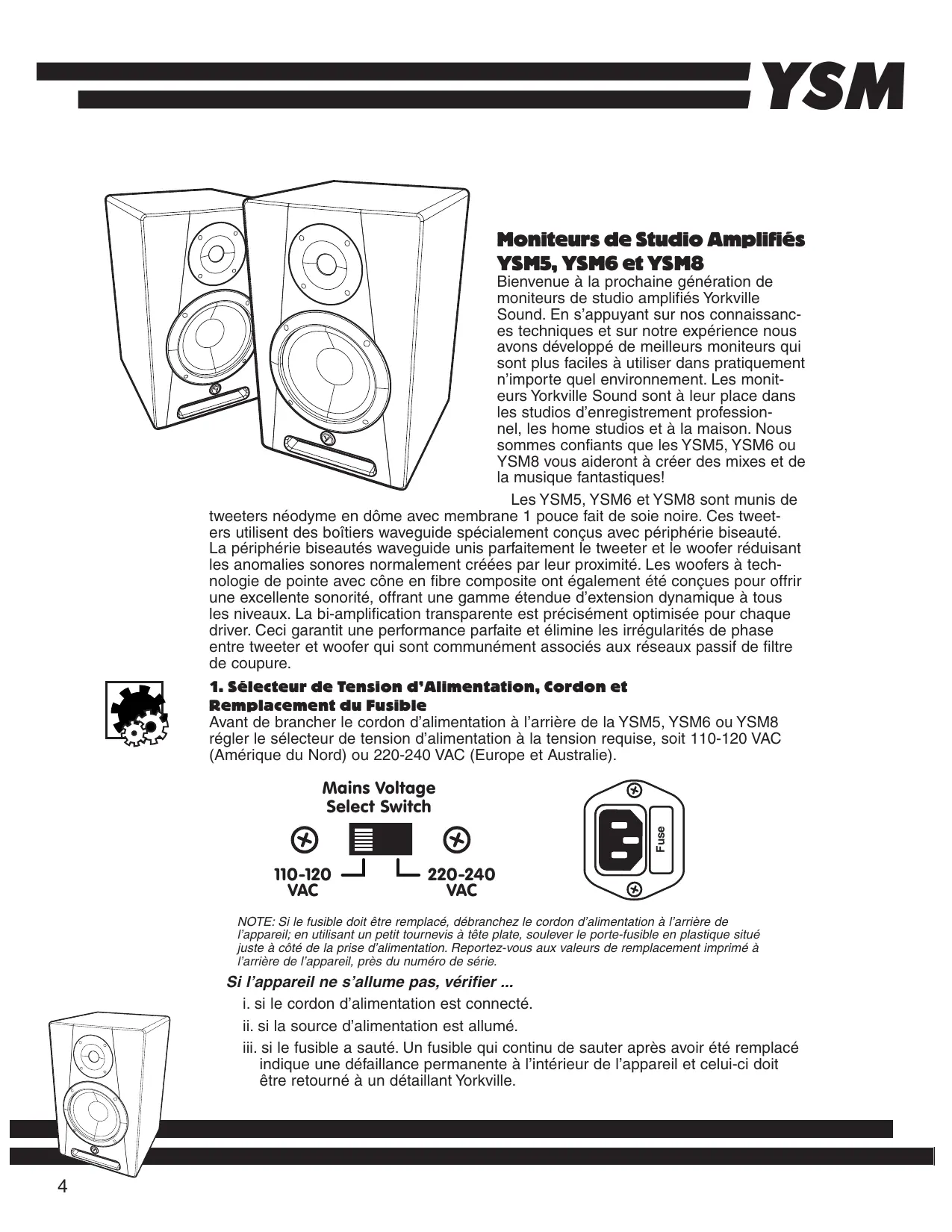

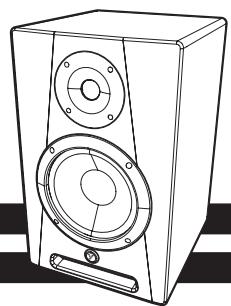

Moniteurs de studio amplifiés YSM5, YSM6 et YSM8

Bienvenue à la prochaine génération de moniteurs de studio amplifiés Yorkville Sound. En s'appuyant sur nos connaissances techniques et sur notre expérience, nous avons développé des moniteurs qui sont plus faciles à utiliser dans pratiquement n'importe quel environnement. Les moniteurs Yorkville Sound sont à leur place dans les studios d'enregistrement professionnel, les home studios et à la maison. Nous sommes confiants que les YSM5, YSM6 ou YSM8 vous aident à créer des mixes et de la musique fantastiques!

Les YSM5, YSM6 et YSM8 sont munis de

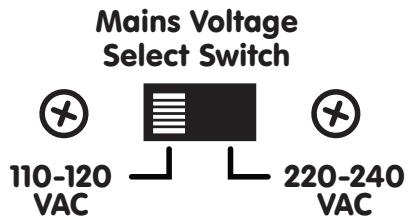

1. Sélecteur de tension d'alimentation, cordon et remplacement du fusible

Avant de brancher le cordon d'alimentation à l'arrière de la YSM5, YSM6 ou YSM8, régler le sélecteur de tension d'alimentation à la tension requise, soit 110-120 VAC (Amérique du Nord) ou 220-240 VAC (Europe et Australie).

NOTE: Si le fusible doit être remplacé, débranchez le cordon d'alimentation à l'arrière de l'appareil; en utilisant un petit tournevis à tête plate, soulevez le porte-fusible en plastique situé juste à côté de la prise d'alimentation. Reportez-vous aux valeurs de remplacement imprimées à l'arrière de l'appareil, après le numéro de série.

Si l'appareil ne s'allume pas, vérifier...

i. si le cordon d'alimentation est connecté. ii. si la source d'alimentation est allumée. iii. si le fusible a sauté. Un fusible qui continue de sauter après avoir été remplacé indique une défaillance permanente à l'intérieur de l'appareil et celui-ci doit être retourné à un détaillant Yorkville.

2. Prise d'entrée

Les entrées des trois moniteurs sont symétriques et peuvent accommoder les fiches 14 pouce PBM ou XLR. Si vous nevez utiliser un cable de type RCA pour le raccordement, utilisez un adaptateur standard RCA > 14 pouce comme le APEX AA1 / 6. De même, si vous souhaitez utiliser un cable avec prise 1/8 pouce (3,5 mm), vous devrez utiliser l'adaptateur APEX AA49.

3. Sensibilité d'entrée (YSM5, YSM6 et YSM8)

La commande Sensibilité d'Entrée (Input Sensitivity) permet de correctement assortir les moniteurs YSM5, YSM6 et YSM8 à différents systèmes permettant d'obtenir le meilleur calibrage possible entre les appareils.

Combi INPUT 1/4-inch/XLR BAL UNBAL

La sensibilité d'entrée peut être réglée de deux façons,

i. Comme Commande de Volume. Connectez à l'entrée du YSM

qui est située à l'arrière du moniteur, un signal à partir d'une source de niveau ligne. Tournez la commande Sensibilité d'Entrée située à l'arrière du moniteur, dans le sens anti-horaire pour un niveau minimum/fermé. Tournez-la dans le sens horaire pour un gain maximum (sensibilité). Notez bien; commencez toujours avec la commande de volume réglée au minimum (off) et augmentez lentement jusqu'à l'obtention du niveau souhaité.

Si vous utilisez une console de mixage pour alimenter l'entrée du moniteur amplifié YSM, regalez la commande de gain db au niveau désiré, puis procédez au réglage de la commande Sensibilité d'Entrée sur le YSM afin d'obtenir le même niveau db que sur la table de mixage. Ceci assure que le gain global désiré n'est pas trop élevé ou trop bas.

4. HF Paramètres prédéfinis (YSM5, YSM6 et YSM8)

Le réglage par défaut pour les HF (hautes fréquences) est 0. Ce qui offre une courbe de réponse uniforme dans des conditions habituelles ou les haut-parleurs sont à proximité. Dans une pièce à sonorité plus étouffée, il peut être souhaitable d'augmenter la compensation HF à +1. Vous augmenterez ainsi la réponse des hautes fréquences. Le contraire est lui aussi vrai pour une pièce très réverbérante où le grand nombre de réflexions peuvent devenir aggravant à l'écoute. Dans ce cas, essayer des réglages de -1 et -2.

HF Presets

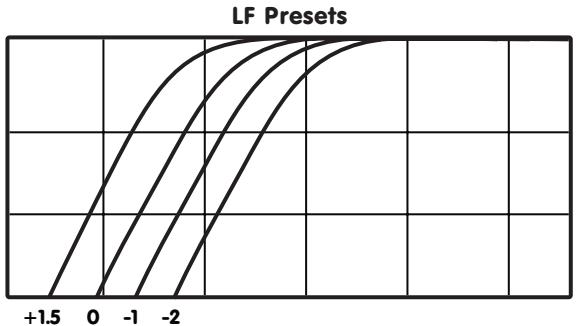

5. Paramètres de contrôle de fréquence basse (YSM6 et YSM8)

Le réglage par défaut pour les LF (basses fréquences) est 0. Par exemple, si les moniteurs sont placés au milieu d'une pièce et une réponse accrue des fréquences graves est nécessaire, réglez le sélecteur à +1,5. Si toutes vos moniteurs sont placées contre le mur arrêté, tel qu'illustré dans le diagramme ci-dessous, il est recommandé de régler le sélecteur LF à -1. Si les moniteurs sont placés dans le coin de la pièce, réglez le sélecteur à -2.

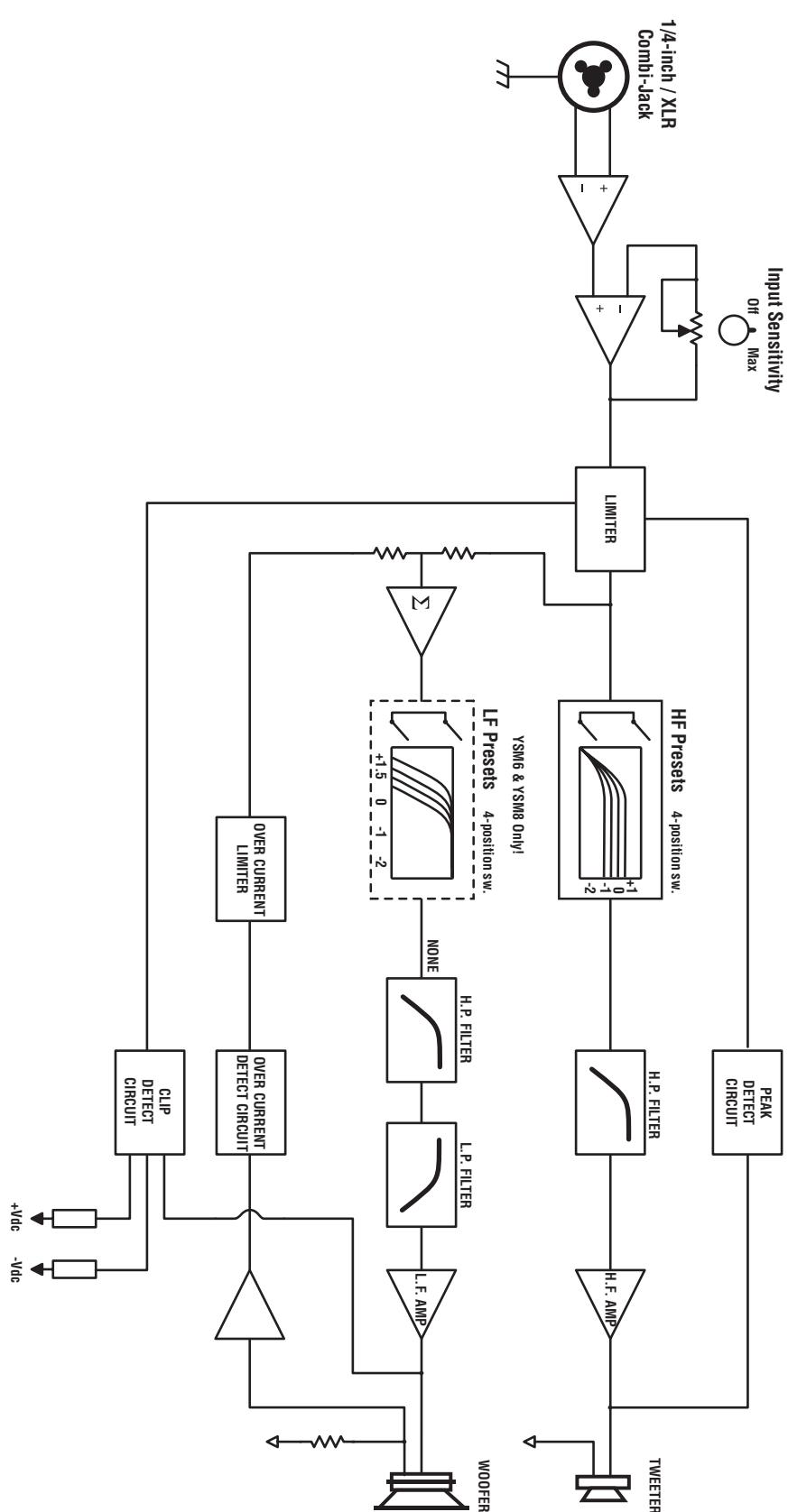

Le terme commun est la bi-amplification, un processus qui utilise deux amplificateurs de puissance et un réseau électronique actif précis pour le filtre de coupure. Ce type de réseau de filtre de coupure divise le signal beaucoup plus précisément que les réseaux traditionnels de filtre passif. Les trois modèles de moniteurs, le YSM5, YSM6 et YSM8, utilisent la bi-amplification. Un amplificateur dédié pour le tweeter et un autre pour le woofer.

Spécifications
Modèle	YSM-5	YSM-6	YSM-8
Actif ou Passif	Actif	Actif	Actif
Puissance Nominales (Watts)	45	65	95
Biamp / Configuration	Oui-Deux voix	Oui-Deux voix	Oui-Deux voix
Max SPL (dB)	105	105	105
Réponse en Fréquences (Hz)	52Hz-20kHz	50Hz-20kHz	45Hz-20kHz
Fréquence du Filtré de coupure (Hz)	3.0 kHz	2.6 kHz	2.4 kHz
Driver(s)	Neo dôme flexible Ferro Fluide	Neo dôme flexible Ferro Fluide	Neo dôme flexible Ferro Fluide
Puissance Nominele HF (Watts)	15	20	25
Dispersion HF (°H x °V)	60°	60°	60°
Protection HF	Therm, Survoltage	Therm, Survoltage	Therm, Survoltage
Driver/s Basses Fréquences	5" composite	6.5" composite	8" composite
Puissance Nominele BF(Watts)	30	45	70
Impédance BF (ohms)	4	4	4
Protection BF	Therm, Survoltage	Therm, survoltage,clip	Therm, survoltage,clip
Blindage	Oui	Oui	Yes
Amplificateur de Puissance HF (Watts)	15	18	20
Type d'Amplificateur HF	A/B	A/B	A/B
Distortion HF	0.03	0.08	0.08
Amplificateur de Puissance BF (Watts)	30	50	75
Type d'Amplificateur BF	A/B	A/B	A/B
Distortion BF	0.02%	0.02%	0.02%
Traitement BF	Analogue	Analogue	Analogue
Système de refroidissement	convection	convection	convection
Cordon d'Alimentation	inclus	inclus	inclus
Sélecteur de Mise en Marche	devant/arrière,illuminé	devant/arrière,illuminé	devant/arrière,illuminé
Consommation d'énergie (typ/max)	40/100 VA	40/100 VA	40/100 VA
Entrées - prise 1/4-pouce	1	1	1
Entrée - XLR	1	1	1
Sensibilitité d'Entrée (Vrms Sine)	0.2	0.2	0.2
Commande de Volume	1	1	1
Commandes d'égalisation	1	2	2
Limiteur	yes	Yes	yes
DEL Indicatrice	limentation panneau avari	limentation panneau avari	limentation panneau avari
Autres Contrôleurs / Caractéristiques	base en mousse	base en mousse	base en mousse
Matériaux de Construction	mdf	mdf	mdf
Matériaux - Baffle	mdf	mdf	mdf
Finition	Émail	Émail	Émail
Finition/Recouvrement Optionnel	N/A	N/A	N/A
Diminution (PH x L'arrêtre, revue)	9.5 x 7.5 x 11.5	10 x 9.5 x 15	10.8 x 10.5 x 16.5

Dimensions (BILxLewie nee) 05x75x115 10x05x15 108x105x165

La garantie illimitée de deux et dix ans de ce produit est transférable. Il n'est pas nécessaire de faire enregistrer votre nom auprès de Yorkville Sound ou de votre détaillant. Si, pour une raison quelconque, ce produit devient défectueux durant les deux années qui suivent la date d'achat initial (dix ans pour l'ébénisterie), returnez-le simplement à votre détaillant Yorkville avec la preuve d'achat original et il sera réparé gratuitements. Ceci inclus tous les produits Yorkville à l'exception de la série de moniteurs de studio YSM, la mini série Coliseum et de la série TX.

Les frais de port et de manutention ainsi que les dommages indirects ou dommages causés par désastres naturels, extrême humidité ou mauvaise installation ne sont pas couverts par cette garantie. Cette garantie ne couvre pas les produits consommables tels que lampe d'amplificateur ou ampoules "PAR". Voir votre détaillant Yorkville pour plus de détails. Cette garantie n'est valide qu'au Canada et aux États-Unis d'Amérique.
