NAVIBOT SR8895 - Aspirateur robot SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Aspirateur robot
Caractéristiques techniques principales	Navigation intelligente, capteurs de détection d'obstacles, nettoyage en profondeur
Alimentation électrique	Chargeur secteur inclus
Dimensions approximatives	Dimensions : 35.0 x 35.0 x 9.0 cm
Poids	3.5 kg
Compatibilités	Compatible avec les systèmes d'exploitation iOS et Android via application
Type de batterie	Batterie lithium-ion
Tension	14.4 V
Puissance	70 W
Fonctions principales	Nettoyage automatique, programmation horaire, retour à la base de charge
Entretien et nettoyage	Filtres lavables, brosses amovibles, réservoir à poussière facile à vider
Pièces détachées et réparabilité	Accessoires disponibles en ligne, possibilité de remplacement des pièces usées
Sécurité	Système de protection contre les chutes, arrêt automatique en cas de surchauffe
Informations générales utiles	Garantie de 2 ans, support client disponible en ligne

FOIRE AUX QUESTIONS - NAVIBOT SR8895 SAMSUNG

Comment recharger le SAMSUNG NAVIBOT SR8895 ?

Pour recharger le SAMSUNG NAVIBOT SR8895, placez-le sur sa station de charge. Assurez-vous que la station est branchée et que le robot est bien aligné avec les contacts de charge.

Que faire si le robot ne démarre pas ?

Vérifiez que la batterie est correctement chargée. Si le robot ne s'allume toujours pas, essayez de réinitialiser l'appareil en retirant la batterie pendant quelques secondes puis en la remettant.

Comment nettoyer les brosses du NAVIBOT SR8895 ?

Pour nettoyer les brosses, retirez-les délicatement du robot. Enlevez les débris et les cheveux accidentellement enroulés autour des brosses à l'aide de ciseaux ou d'un outil de nettoyage, puis replacez-les.

Que faire si le robot ne détecte pas les obstacles ?

Assurez-vous que les capteurs sont propres et dégagés. Si les capteurs sont obstrués par de la poussière ou des salissures, nettoyez-les délicatement avec un chiffon doux.

Le NAVIBOT SR8895 fonctionne-t-il sur tous les types de sols ?

Oui, le SAMSUNG NAVIBOT SR8895 est conçu pour fonctionner sur divers types de sols, y compris les tapis, le carrelage et les parquets. Cependant, il peut avoir des difficultés sur des tapis très épais.

Comment programmer des horaires de nettoyage ?

Pour programmer des horaires de nettoyage, utilisez le panneau de contrôle du robot ou l'application mobile associée. Suivez les instructions pour définir les jours et heures souhaités pour le nettoyage.

Que faire si le robot se bloque fréquemment ?

Vérifiez l'environnement de nettoyage pour des objets qui pourraient bloquer le robot, comme des câbles ou des petits jouets. Assurez-vous qu'il n'y a pas de tapis à bords repliés qui pourraient provoquer un blocage.

Comment savoir quand vider le réservoir de poussière ?

Le NAVIBOT SR8895 dispose d'un indicateur de réservoir plein. Videz le réservoir après chaque utilisation pour maintenir une performance optimale.

Le robot peut-il nettoyer en maillots de bain ?

Il est recommandé de ne pas utiliser le robot dans des pièces où l'eau est présente, comme les salles de bain, car cela pourrait endommager l'appareil.

Où puis-je trouver des pièces de rechange ?

Les pièces de rechange pour le SAMSUNG NAVIBOT SR8895 peuvent être trouvées auprès de revendeurs agréés, sur le site web de Samsung ou chez des détaillants en ligne spécialisés.

MODE D'EMPLOI NAVIBOT SR8895 SAMSUNG

Robot aspirateur Manuel d'utilisation

• Avant d'utiliser cet apparéil, veuillez dire attentivement les instructions.

念 Utilisation interieure uniquement.

Français

imagine the possibilities

Merci d'avoir effectué l'achat d'un produit Samsung.

Enregistrez vos produits Samsung en vous connectant sur

www.samsung.com/register

CONSIGNES DE SECURITÉ

DANGER

• Avant d'utiliser cet apparéil, veuillez dire attentivement ce manuel et le conserver pour toute référence ultérieure.

• Les instructions d'utilisation suivantes concernent plusieurs modèles ; il est donc possible que les caractéristiques de votre aspirateur soient légèrement différentes de celles spécifiées dans ce manuel.

SYMBOLES DANGER/ATTENTION UTILISÉS

DANGER	Indique un danger de mort ou de blessure grave.
ATTENTION	Indique un risque de blessure ou de dégât matériel.

AUTRES SYMBOLES UTILISÉS

REMARQUE

Explication de termes pour aider l'utiliser à comprendre comment utiliser l'apparil de manière ajustée.

CONSIGNES IMPORTANTES DE SECURITÉ

Lors de l'utilisation d'un apparéil électrique, des précautions de base doivent être prises, notamment :

LISEZ TOUTES LES INSTRUCTIONS AVANT D'UTILISER VOTRE ROBOT ASPIRATEUR.

Débranche l'appareil de la prise lorsqu'il n'est pas utilisé ou avant toute opération de maintenance.

DANGER: pour limiter tout risque d'incendie, d'électrocution ou de blessure :

GÉNÉRALITÉS

Utilisez cet apparéil uniquement tel qu'indiqué dans le present manuel.
- Ne faites pas fonctionner le robot aspirateur ou le chargeur si celui-ci est endommagé de chaque manière que ce soit.
- Si l'aspirateur fonctionne anormalement, a reçu un choc, a été endommagé, laissé à l'extérieur ou plongé dans l'eau, returnez-le au centre d'assistance clientèle.
- Ne manipulez jamais le chargeur ou le robot aspirateur avec les mains mouillées.
Utilisez-le uniquement a l'intérieur et sur des surfaces sèches.
- Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances, à moins qu'elles ne soient surveillées ou qu'elles aient reçu les instructions nécessaires concernant l'utilisation de cet apparéil de la part d'une personne responsable, et ce, pour leur propre sécurité.
- Les enfants doivent être surveillés afin de garantir qu'ils ne jouent pas avec l'appareil.

CHARGEUR DE BATTERIE

N'utilisez pas la prise polarisée avec une prise murale ou une rallonge non-polarisée.
- N'utilisez pas l'appareil à l'extérieur ni sur des surfaces mouillées.
- Débranchez le chargeur de la prise lorsqu'il n'est pas utilisé ou avant toute opération de maintenance.
Utilisez uniquement le chargeur fourni par le fabricant pour recharger l'appareil.
N'tutilsez jamais de cordon ou de prise endommagé(e).
- Ne tirez pas sur le cordon ; ne soulevez pas l'appareil par le cordon ; n'utilise pas le cordon comme poignée ; ne fermez pas de porte sur le cordon ; ne tirez pas le cordon sur des rebords ou des angles coupants. Maintenez le cordon éloigné des surfaces chauffées.
- N'utilise pas de rallonges ni de prises murales ayant une intensité maximale admissible inadéquate.
- Ne débranchez pas l'appareil en tirant sur le cordon. Pour débrancher, tenez la prise et non le cordon.
- Ne déteriouez pas les batteries et ne les faites pas brûler car elles risquent d'exploser à des températures élevées.
- N'essayez pas d'ouvrir le chargeur. Les réparations doivent être effectuées uniquement par un technicien qualifié du centre d'assistance clientèle.
- N'exposez jamais le chargeur à des températures élevées et évitez tout contact avec l'humidité.

Consignes de sécurité

ROBOT ASPIRATEUR

• N'aspirez jamais d'objets pointus ou tranchants tels que des morceaux de verres, des clous, des vis, des pieces de monnaie, etc.
• N'utilise pas l'appareil sans filtré. Pour les opérations de maintenance, n'insérez jamais vos doigts ou des objets dans la chambre du ventilateur au cas où l'appareil se remettrait accidentellement en marche.
• N'insérez aucun objet dans les ouvertures. N'utilise pas l'appareil si l'une des ouvertures est obstruée ; nettoyez régulièrement les ouvertures pour éliminer toute trace de poussière, peluches, cheveux, ou toute autre chose risquant d'empecher le passage de l'air.
• N'aspirez jamais de matière toxique (javel, ammoniaque, produit de débouchage, etc.).
• N'aspirez jamais d'objets en train de brûler ou de fumer, tels que des cigarettes, des alluméttes ou des cendres chaudes.
• N'aspirez jamais de liquides inflammables ou combustibles tels que de l'essence et n'utilise jamais l'appareil si de tels liquides risquent d'être prênts.
• N'utilisez pas le robot aspirateur dans un espace clos rempli de vapeurs de peinture à l'huile, de diluant, de substances antimits, de poussières inflammbes et autres vapeurs explosives ou toxiques.
• Des fuites de batterie peuvent se produit suite à un usage intensif ou à des températures extrêmes. En cas de contact du liquide avec la peau, rincez abondamment à l'eau. En cas de contact du liquide avec les yeux, rincez immédiatement à l'eau claire pendant 10 minutes minimum. Consultez un médecin rapidement.

CONSIGNES DE SECURITÉ

02

06 Branchement
07 Avant l'utilisation
10 En cours d'utilisation
11 Nettoyage et entretien
13 Fonctions du produit

15 Composants

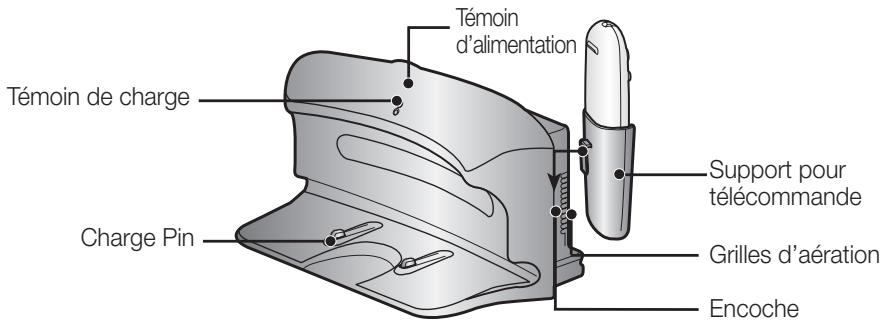

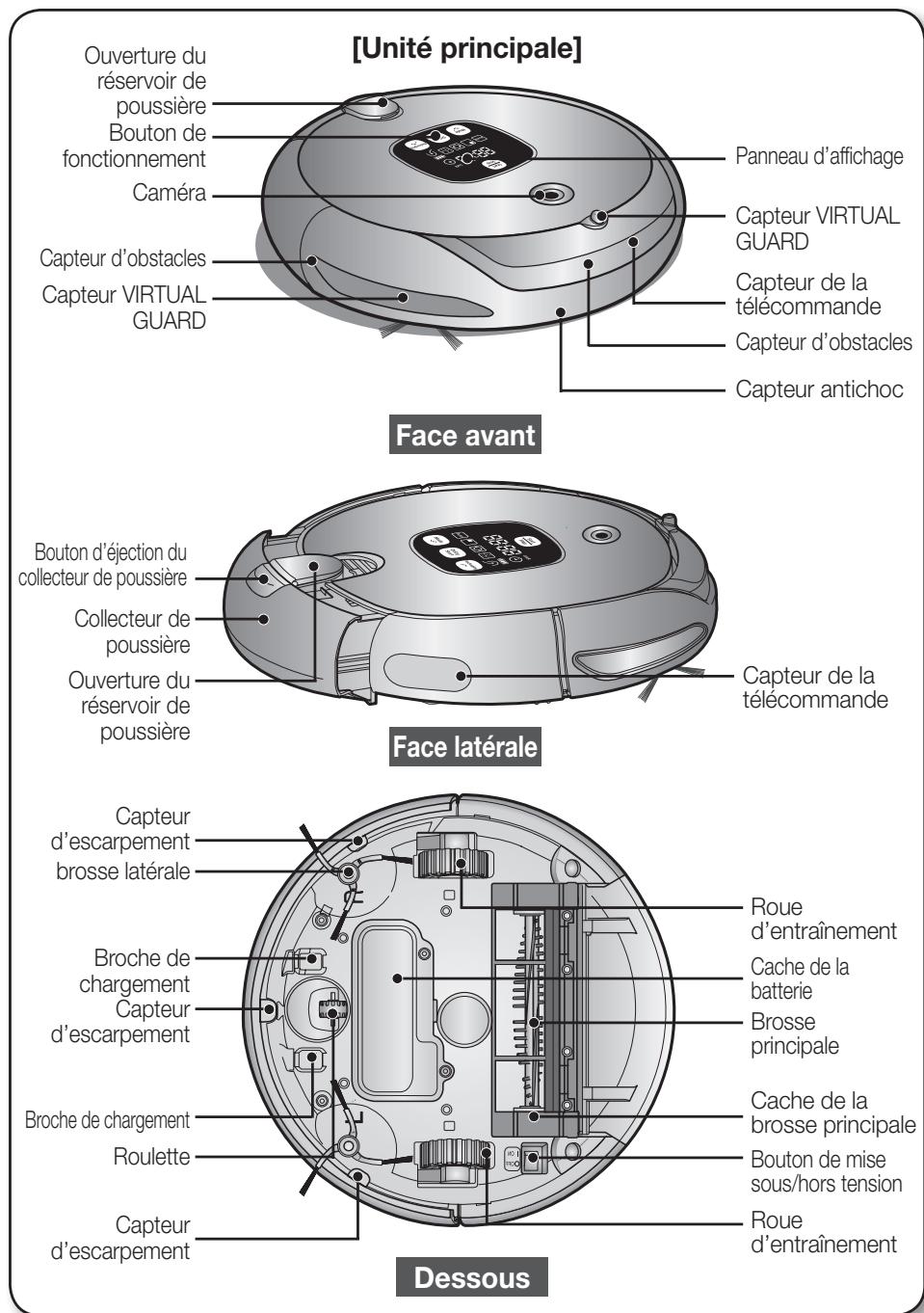

16 Nomenclature des pieces

20 Installation du robot aspirateur
20 Procedure d'installation

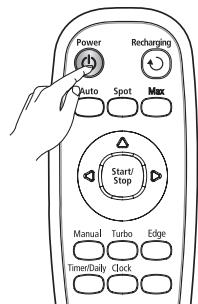

20 Mise sous/hors tension
21 Installation du chargeur

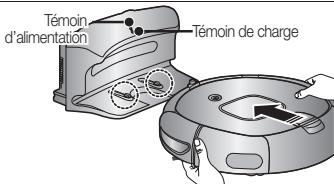

22 Charge
23 À propos de la batterie
24 Reglage de l'heure

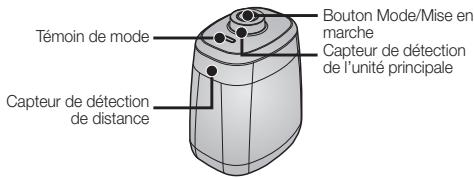

25 Installation du module VIRTUAL GUARD

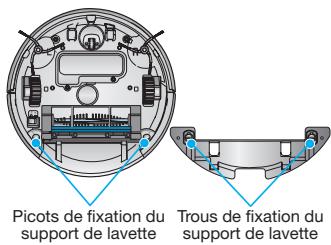

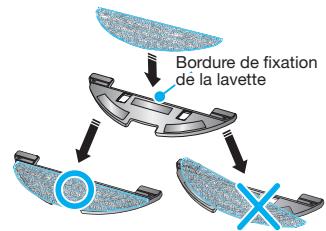

27 Fixation d'une lavette
28 Utilisation du robot aspirateur
28 Demarrage/Arrêt du nettoyage
29 Recharge
30 Nettoyage automatique
31 Nettoyage localé
32 Nettoyage intensif
33 Nettoyage manuel
34 Programmation de l'heure de nettoyage
35 Reglage du nettoyage quotidien

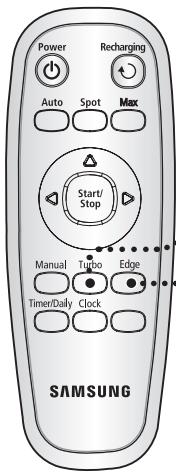

36 Utilisation des fonctions supplémentaires (mode Turbo (Turbo), mode Edge (Bordure))
36 Nettoyage du robot aspirateur
36 Veuillez suivre les méthodes de nettoyage et d'entretien spécifique
37 Nettoyage de la lentille du capteur et de la camera
37 Méthode pour vider rapidement l'appareil

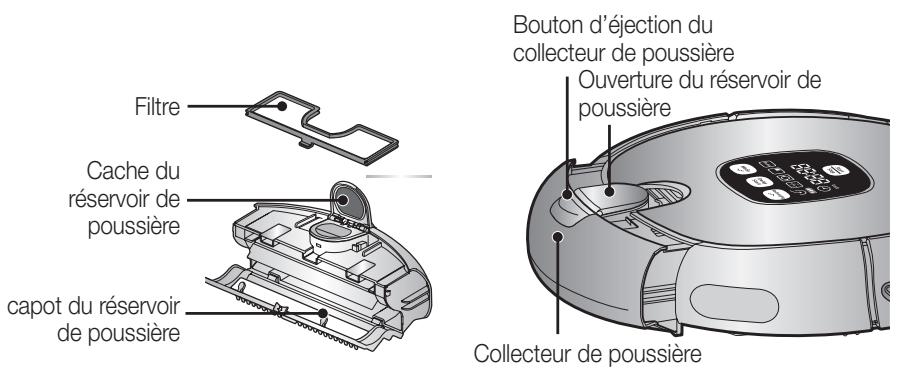

38 Nettoyage du collecteur de poussière et du contrôle

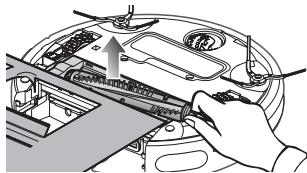

39 Nettoyage de larosse principale
41 Nettoyage de larosse rotative laterale
42 Nettoyage de la roue d'entrainment
42 Entretien de la lavette
43 Lieste de vérification avant d'appeler le centre d'assistance
45 Codes d'erreur : dépannage

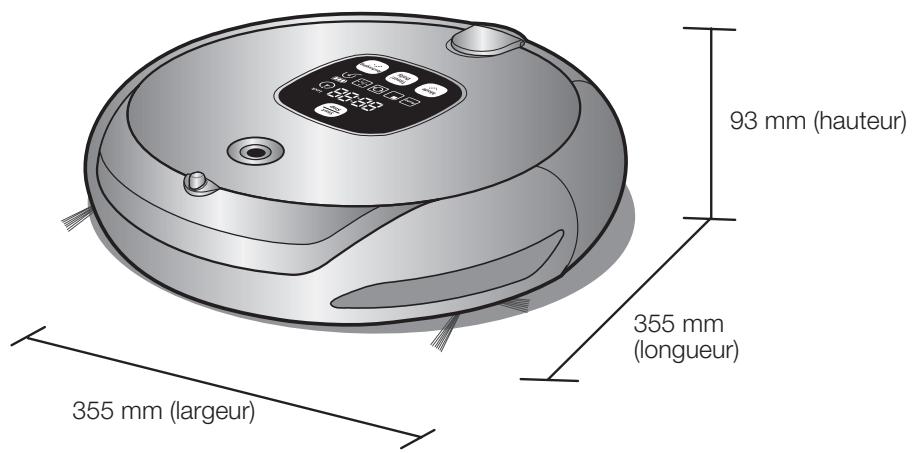

46 Caracteristiques techniques du produit

Consignes de sécurité

BRANCHEMENT

Ne pliez pas excessivelyment le cordon d'alimentation et ne placez dessus aucun objet lourd risquant de l'endommager.

• Cela pourrait entraîner une électrocution ou un incendie.

Veillez à éliminer toute trace de poussière ou d'eau de la prise d'alimentation.

• Dans le cas contraire, cela pourrait entrainer un dysfonctionnement ou une électrocution.

Ne tirez pas la prise d'alimentation par le cordon et ne touche jamais la prise avec les mains mouillées.

• Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de prises multiples. (Ne laissez pas le cordon trainer sur le sol.)

• Cela pourrait entraîner une électrocution ou un incendie.

N'utilisez pas de cordon d'alimentation ou de prise endommagé(e) ni de prise murale mal fixée.

• Cela pourrait entraîner une électrocution ou un incendie.

Consignes de sécurité

AVANT L'UTILISATION

Avant demettrelerobotaspirateuren marche,assurez-vous que le collecteur de poussiere est en place.

• Si le collecteur de poussière n'est pas inséré, le robot aspirateur ne fonctionne pas.

N'utilisez jamais le robot aspirateur dans des lieux comportant des matieres combustibles, tels que :

• les lieux avec des bougies ou lampes de bureau posées sur le sol ;
• les lieux où des feuels sont laissés sans surveillance (feu ou braises) ;
• les lieux avec présence d'essence, d'alcool distilled, de diluant, de cendriers avec cigarettestes allumées, etc.

Le robot aspirateur est destiné à une utilisation domestique uniquement. Ne l'utilise jamais dans les lieux suivants :

• greniers, caves, entreprises, batiments industriels, pieces séparées éloignées du batiment principal, lieux exposés à l'humidité (salles de bain, salle d'eau) ou surfaces étroites et en hauteur (tables, étagères). En cas d'utilisation dans ces lieux, l'appareil risque d'être gravement endommagé (dysfonctionnements, pannes).

Ouvrez toutes les portes pour nettoyer toutes les pièces.

• Si une porte est fermée, le robot aspirateur ne pourrait pas entraîre dans la pierce.
• Toutefois, veiliez à fermer la porte d'entrée principale, de la veranda et de la salle bain ou de toute autre piece où le robot aspirateur risquerait de tomber à un étage inférieur.

Pour les tapis munis de longues franges, repliez ces dernières sous le tapis.

• Les franges non repliées risqueraient d'endommager gravement le tapis et l'appareil, en se coinject dans la roue d'entrainment ou la Brosse principale.

Si le capteur d'escarpement est sale, le robot aspirateur risque de tomber du haut d'un escalier, d'une mezzanine, etc.

Cela risquérait de provoquer des blessures et d'endommager gravement l'appareil.

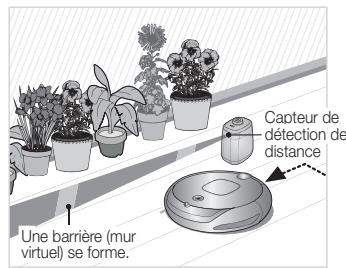

Afin d'éviter tout risque, installez les VIRTUAL GUARDS (réglage sur le mode Fence “Mur Virtuel”) devant les zones dangereuses.

Nettoyez la fenêtre du capteur et laamera afin d'eviter tout dysfonctionnement.

Consignes de sécurité

AVANT L'UTILISATION

Retirez à l'avance les objets de petite taille ou fragiles de la zone à nettoyer.

• Veillez à enlever tous les objets avant le nettoyage.
• Veiliez à enlever tous les objets fragiles, tels que grands vases en céramique, objets en verre, pots de fleur, etc.
• Le robot aspirateur ne reconnait pas les pieces de monnaie, bagues ou autres objets de valeur tels que des bijoux.

Enlevez les objets présents sur le sol avant le nettoyage.

• Le robot aspirateur est conçu pour détecter les obstacles à une distance de 5 cm.
• Les serviettes de bain, les tapis devant la sale de bain, les éviers, les entrées à la buanderie, les cordons d'alimentation, les nappes et les ceintures risquent de se coincer dans la roue d'entrainment ou la Brosse principale, ce qui peut, dans le cas d'une nappe, provoquer la chute des objets prênts sur la table.

Prévenez tous les membres de la famille (ou toute personne qu'il convient de prévenir) d'être prudents avant de lancer le nettoyage ou lors de l'utilisation de mode de nettoyage programme.

• Les enfants évoluant àproximé risqueraient de s'entraver dans le robot aspirateur et de tomber.

Veillez à ce que les enfants ne montent pas et ne s'assoient pas dessus.

• Les enfants risqueraient de tomber et de se blesser ou d'endommager gravement l'appareil.

Si un enfant ou un animal domestique doit rester seul, veillez àmettre le robot aspirateur hors tension.

• Le robot aspirateur risquérait d'attirer leur attention.
• Si la roue d'entrainment venait à entrainer des doigs, des pattes, des vêtements ou des cheveux, cela risquérait de provoquer des blessures.
• Si un enfant ou un animal domestique se trouve dans le chemin du robot aspirateur, il risque d'être détecté comme un obstacle et la zone risque de ne pas être nettoyée.
• Lorsque le bouton de mise en marche est désactivé, l'alimentation est coupée et toutes les fonctions sont désactivées.

Au moment d'installer la station de recharge, ne laissez pas le cordon d'alimentation trainer sur le sol.

• Lorsque le robot aspirateur va se recharger automatiquement ou passes à proximé de la station de recharge, il risquerait d'entrainer le cordon.

Laissez toujours le cordon d'alimentation du chargeur branché dans la prise.

• Bien que le robot aspirateur dispose d'une fonction de recharge automatique, si le cordon d'alimentation de la station de recharge n'est pas branché, il ne pourrait pas recharger sa batterie automatiquement.

Consignes de sécurité

BEFORE USE

Installez le charger à un endroit facilement accessible pour le robot aspirateur.

• Si le chargeur est installé dans un endroit difficilement accessible, cela risque de causeurs des déplacements supplémentaires et de gérer le processus de recharge automatique.

Les objets situés devant le chargeur empêchent le robot aspirateur de venir se recharger automatiquement.

• Libérez la zone.

Il ne doit y avoiraucun obstacle à 50 cm sur les cotsés et à 1 m devant.

Ne court-circuitez pas les broches de chargement à l'aide d'objets en fer tels que des baguettes, des tournevis, etc.

• Cela risquerais d'endommager gravement le chargeur.

Assurez-vous qu'il n'y ait aucune trace de liquide sur la station de recharge.

• Cela risquérait de provoquer un incendie ou une électrocution.

Assurez-vous que le robot n'aspire pas ou ne se déplace pas sur du liquide (eau, huile ou litière d'animaux).

• Cela risquerait d'endommager gravement l'appareil.
• Le liquide risquerait de se répandre sur les roues et de salir l'intérieur de l'appareil.

N'utilisez pas le chargeur à d'autres fins que celles pour lesquelles il est prévu.

• Cela risquerait d'endommager gravement le chargeur ou de provoquer un incendie.

Consignes de sécurité

EN COURS D'UTILISATION

Vou ne pouvez pas utiliser le robot aspirateur sur des tapis écais.

Cela risquerait de provoquer un dysfonctionnement de l'appareil.

• Cela risquerait d'endommager le tapis.

N'utilisez pas le robot aspirateur sur une table ou autre surface en hauteur.

• Cela risquerait de l'endommager en cas de chute.

Pendant son fonctionnement, le robot aspirateur risque de percuter des meubles tels que les pieds de chaises, de tables et autres meubles fins et longs.

• Pour un fonctionnement plus rapide et plus efficace, placez les chaises sur le dessus des tables.

Ne posez,aucun objet sur le dessus du robot aspirateur.

• Cela risquérait de provoquer un dysfonctionnement.

Retirez immédiatement tout morceau de papier ou sac plastique aspiré lors du nettoyage.

• Utiliser l'appareil pendant un temps prolongé alors que son orifice d'aspiration est obstrué risquérait de l'endommager gravement.

En cas d'émission d'un son, d'une oedur anormal(e) ou de fumée, mettez immédiatement l'appareil hors tension et contactez le centre d'assistance clientèle.

Le robot aspirateur risque de ne pas pouvoir continuer sa progression s'il est coincé au niveau du seuil de la porte d'entrée ou d'une viranda.

• Pour des raisons de sécurité, au bout de 5 minutes d'immobilité, le robot aspirateur interrupt automatiquement son fonctionnement.
• Pour relancer son fonctionnement, désactivez le bouton de mise en marche puis réactivez-le après l'avoir déplaced à un endroit où il peut poursuivre le nettoyage.

Consignes de sécurité

EN COURS D'UTILISATION

REMARQUE

Le robot aspirateur ne peut pas nettoyer entièrement les endroits qu'il ne peut pas atteindre (ex.: coins, espace entre un canapé et un mur).

• Nettoyez de temps en temps ces endroits.

REMARQUE

Il peut rester des moutons de poussière lorsque le robot aspirateur ne parvient pas à aspirer les moutons de poussière formés au cours du nettoyage.

• Si tel est le cas, balayez les moutons de poussière à l'aide d'un autre ustensile de nettoyage.

ATTENTION

Une fois la lavette fixée, le robot aspirateur ne peut plus avancer sur les tapis.

• Pour nettoyer un tapis, retirez d'abord la lavette et son support.

ATTENTION

Ce produit n'est pas étudié pour être utilisé avec des lavettes humides.

NETTOYAGE ET ENTRETIEN

ATTENTION

Pour nettoyer l'appareil, évitez de vaporiser de l'eau directement sur la surface extérieure ou d'appliquer une substance volatile telle que du benzène, du diluant ou de l'alcool.

• Cela risqueraisit d'endommager gravement l'appareil.

ATTENTION

N'appuyez pas excessivement sur le pare-chocs du robot aspirateur.

• Si le capteur situé sur le pare-chocs est endommagé, le robot aspirateur risque de percuter les murs et les meubles.

ATTENTION

L'appareil ne doit enaucun cas etre demonté ou réparé par une personne autre qu'un technicien de maintenance qualifié.

• Cela risquérait d'endommager l'appareil.

Consignes de sécurité

NETTOYAGE ET ENTRETIEN

Retirez régulièrement toute substance étrangère accumulée sur les capteurs d'obstacles et d'escarpement.

• La saleté accumulée sur les capteurs réduira la précision des déetections.

Pour retarder les substances étrangères, utilisez toujours la brosse de nettoyage après avoir mis l'appareil hors tension.

• Le non-respect de cette consigne risque d'entraîner la mise en marche accidentelle de l'appareil et de provoquer des blessures ou d'endommager gravement ce dernier.

Si le cordon d'alimentation est endommagé, faites-le remplacer par un technicien de maintenance qualifié du centre d'assistance clientèle.

• Le non-respect de cette consigne risquérait de provoquer un incendie ou une électrocution.

Avant de nettoyer le chargeur, veillez à débrancher le cordon d'alimentation pour des raisons de sécurité.

Une fois le nettoyage terminé, nettoyez la lavette et faites-la soigneusement sécher avant de la réutiliser.

• Si vous ne le faites pas, cela risque de générer des mauvaises odeurs.

Contactez le centre d'assistance clientèle Samsung Electronics pour replacer la batterie.

• Si vous utilisez une batterie non originale, cela risque d'entrainer un dysfonctionnement de l'appareil.

• Référence de la batterie : type AA Ni-MH, UNION SUPPO, modèle HPY, x12.

UTILITÉ DE LA FONCTION VIRTUAL GUARD

Vouss pouvez restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou en nettoyant plusieurs zones une par une à l'aide du mode « Guard » (porte virtuelle).

Le robot aspirateur nettoie le sol de manière séquentielle («) selon la carte déterminée par la fonction de reconnaissance du plafond. Il peut ainsi netoyer chaque recoin de la pièce.

LES DIFFÉRENTS MODES DE NETTOYAGE

Différents modes de nettoyage sont disponibles afin de répondre à tous vos besoin.

1. Mode Auto : Permet de nettoyer les pieces automatiquement.

2. Mode Spot: Permet de nettoyer une zone localisée en profondeur. Il peut être utilisé pour aspirer des miettes de pain ou de biscuits.

3. Mode Max : Fonctionne jusqu'à épuisement presque total de la batterie.

4. Mode Manual: Il est possible de nettoyer le sol manuellement en déplaçant soi-même le robot aspirateur.
5. Mode Turbo : lorsque ce mode est activé, la Brosse tourne à vitesse maximale ; l'aspirateur est donc plus efficace. (Vous pouvez activer ou désactiver ce mode à l'aide de la télécommande.)
6. Mode Edge (Obstacle)

Lorsque le capteur détecte un obstacle sur son trajet, le robot aspirateur réduit sa vitesse afin de minimiser le chic (le capteur antichoc contribue également à réduire l'impact).

L'appareil permet un nettoyage des angles le plus efficace possible.

1. Mode de nettoyage programme: Il est possible de programmer le robot aspirateur pour qu'il nettoie le sol à une heures précise.
2. Mode de nettoyage quotidien : Le robot aspirateur nettoie le sol tous les jours à une heures définie.

OUVERTURE FACILE DU RÉSERVOIR DE POUSSIÈRE

L'ouverture supérieure du réservoir de poussière permet de le vider facilement à l'aide d'un aspirateur classique tout en évitant que la poussière ne s'envole.

Fonctions du produit

CHARGEMENT AUTOMATIQUE

Lorsque la batterie est faible, le robot aspirateur se dirige automatiquement vers le chargeur où il sera rapidement rechargé.

BROSSE ROTATIVE LATÉRALE

Larosse rotative latérale permet de nettoyer la poussière sur les côtés.

FRANCHISSEMENT DES SEUILS DE PORTE

Le système de pilotage révolutionnaire du robot aspirateur lui permet de franchir les seuils de portes d'une hauteur d'environ 1.5 cm et de nettoyer toutes les pieces. Le robot aspirateur risque de ne pas pouvoir franchir les seuils de porte de 1,5 cm en fonction de leur forme.

ANTI-COLLISION

Le robot aspirateur détecte et évite les obstacles en 2 étapes. D'abord, les 8 capteurs d'obstacles détectent les obstacles et si le robot aspirateur vient à percuter un obstacle, les 2 capteurs antichocs absorbent l'impact.

ANTI-CHUTE

Les 3 capteurs d'escarpement détectent les marches descendantes (escaliers ou seuil de la porte d'entrée) afin d'éviter que le robot aspirateur ne tombe.

SYSTÉME DE SECURITÉ

Lorsque le robot aspirateur vient à être surélevé au cours du nettoyage, les roues d'entrainment, larosse principale, le moteur d'aspiration et larosse rotative latérale s'arrêtent automatiquement grâce à la détention du capteur.

Montage de l'aspirateur

COMPOSANTS

Unité principale
- Telecommande

Chargeur (Station de recharge)

Autres composants

(Piles type AAA)
Manuel d'utilisation / 2 piles

VIRTUAL GUARD

Filtre de rechange

Brosse de nettoyage

Support pour télécommande

Lavette microfibre

Support de lavette

NOMENCLATURE DES PIECES

[Chargeur (Station de recharge)]

[Module VIRTUAL GUARD]

■ Mise en place des piles

Les piles ne sont pas fournies avec l'appareil. Elles doivent etre achetees séparation. Insérez les piles alcalines (type D) avant d'utiliser l'appareil.

1

Soulevez le couvercle du module VIRTUAL GUARD tout en appuyant sur la languette de verrouillage.

2

Insérez les piles dans le module VIRTUAL GUARD comme indiqué sur la figure ci-dessous. (Si les piles sont insérées à l'envers, le module VIRTUAL GUARD ne fonctionnera pas.)

3

Après avoir inséré la languette du couvercle dans l'encochrome, appuyez sur l'autre cotoé pour le fermer jusqu'à ce qu'un petit cig se fasse entendre.

* Specification : piles alcalines de type D (LR20)

[Panneau d'affichage]

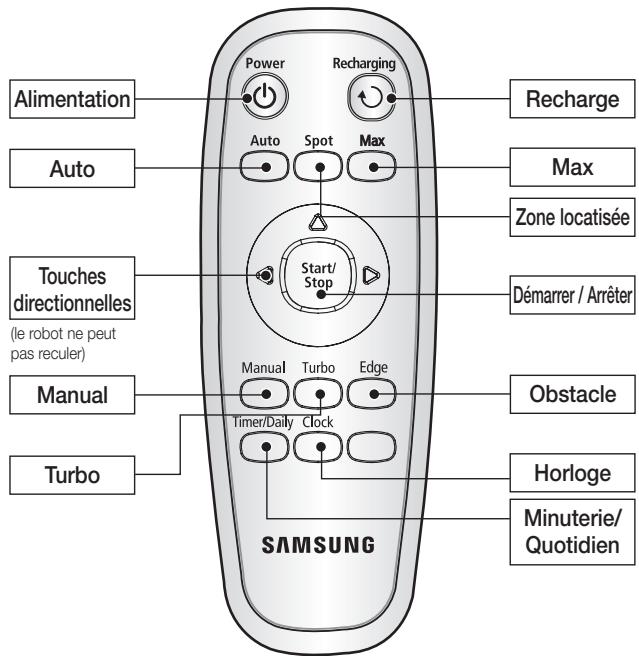

■ Mise en place des piles de la télécommande

Les piles ne sont pas insérées dans la télécommande au moment de l'achat de l'appareil. Insérez les piles alcalines (type AAA) avant d'utiliser l'appareil.

1

Soulevez le couvercle du compartment à piles situé à l'arrière de la télécommande tout en appuyant sur la languette de verrouillage.

2

Insérez les piles dans la télécommande comme indiquésur la figure ci-dessous. (Si lespiles sont insérées à l'envers, latélécommande ne fonctionneraspas.)

3

Après avoir inséré la languette du couvercle dans l'encoche, appuyez sur l'autre cotoé pour le fermer jusqu'à ce qu'un petitblick se fasse entendre.

• Spécification : piles alcalines de type AAA

NOMENCLATURE DES PIECES

[Panneau d'affichage]

PARTIE AFFICHAGE

1. Affichage numérique

• Affiche la minuterie, le statut de progression et les codes d'erreur à l'aide de chiffres, de lettres et de symboles.

2. Indicateur du niveau de la batterie

• En cours de charge : indique la progression de la charge en 3 étapes (3 carres).
• En cours d'utilisation : indique le niveau de charge de la batterie. Lorsque l'appareil est en marche, le niveau de charge de la batterie baisse d'un carre à la fois en partant du niveau maximum. (Lorsque la batterie est totalement déchargée, le dernier carré clignote et le message « LO » s'affiche.)

3. Nettoyage programme

• Lorsque le mode de nettoyage programme est activé, le symbole correspondant est allumé.

4. Daily

• Lorsque le nettoyage quotidien est activé, le témoin Daily est allumé.

5. Recharge

• Ce symbole s'allume lorsque le robot aspirateur returne sur la station de recharge pour recharger sa batterie.

6. Affichage du mode de nettoyage

• Chaque fois que le bouton de mode de nettoyage est actionné, le mode de nettoyage correspondant s'affiche.

(a) Mode automatique : ce symbole s'allume lorsque le mode de nettoyage Auto est selectionné.
(b) Mode localé : ce symbole s'allume lorsque le mode de nettoyage Spot est sélectionné.
(c) Mode intensif : ce symbole s'allume lorsque le mode de nettoyage Max est selectionné.
(d) Mode manuel : ce symbole s'allume lorsque le mode de nettoyage Manual est selectionné.

BUTTON PART

7. Start/Stop

• Permet de démarrer/arrête le nettoyage.

8. Mode de nettoyage

• Permet de sélectionner le mode de nettoyage. Une fois le mode de nettoyage sélectionné, appuyez sur le bouton () pour démarrer le nettoyage.

9. Minuterie/Quotidien

• Permet de programmer le nettoyage.

10. Recharging

• Lorsque ce bouton est actionné, le symbole de recharge s'allume et le robot aspirateur returne sur la station de recharge pour recharger sa batterie.

Fonctionnement de l'aspirateur

INSTALLING THE ROBOTIC VACUUM CLEANER

PROCEDURE D'INSTALLATION

1. Mise sous/hors tension

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension situé sur le dessous de l'unité principale.

2. Installation du chargeur

Pour charger le robot aspirateur, vous devez d'abord installer le chargeur. La batterie étant déchargée au moment de l'achat de l'appareil, vous devez la recharger totalement avant d'utiliser l'appareil.

3. Charge de la batterie

Vous devez charger la batterie totalement avant d'utiliser le robot aspirateur.

4. Reglage de l'heure

Vou devez régler l'heure pour pouvoir utiliser les options de nettoyageprogrammé et quotidien.

5. Installation du module VIRTUAL GUARD

Voussupportezrestreindrelfonctionnementdu robotaspirateuraunezone particuliereenutilisantlemode «Fence»(murvirtuel)ounetoyerplusieurszones uneparuneaI'aide du mode«Guard» (porte virtuelle).

6. Fixation d'une lavette

Fixez la lavette à la base du robot aspirateur.

Pour utiliser le robot aspirateur, vous devez actionner le bouton de mise sous tension.

Si vous désactivez le bouton de mise sous tension, tous les réglages seront réinitialisés.

• Si les iconones ne s'allument pas, cela indique que la batterie est déchargeée. Si tel est le cas, installez le robot aspirateur sur la station de recharge après avoir activé le bouton de mise sous tension.
• Notez que la désactivation du bouton de mise sous tension entraîne la réinitialisation de tous les réglages.

• Si,aucun bouton n'est actionné pendant 5 minutes

environ, l'appareil s'éteint automatiquement pour éviter que la batterie ne se décharge. Pour le rallumer, appuyez pendant quelques secondes sur le bouton Run/Stop (Démarrer/Arrêt)itué sur l'appareil ou la télécommande.

Si le bouton de mise sous tension est désactivé, le robot aspirateur ne se rechargeras pas, même s'il est installé sur la station de recharge.

Fonctionnement de l'aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

INSTALLATION DU CHARGEUR

1. Installee le chargeur sur une surface plane.

1. Il ne doit y avoiraucun obstacle à 50 cm sur les cotsés et à 1 m devant.

1. Installez le charger à un endroit facilement accessible pour le robot aspirateur.

1. Disposez le cordon d'alimentation le long du mur.

1. Si le sol est recouvert de parquet, installez le chargeur dans la même direction que les lattes en bois.

REMARQUE

Laissez toujours le cordon d'alimentation du chargeur branché dans la prise murale.

• Si le chargeur n'est pas alimenté, le robot ne sera pas en mesure de trouver le chargeur et d'aller se recharger automatiquement.
• Si le robot aspirateur est séparé du chargeur, la batterie se décharge automatiquement.

Fonctionnement de l'aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

CHARGE

Au moment de l'achat de l'appareil, la batterie est totalement déchargée. Vous devez donc charger manuellement le robot aspirateur.

Activez le bouton de mise sous tension situé sur le dessous de l'appareil.

1. ÀpRES avoir aligné les broches de chargement de l'unité principale avec celles de la station de recharge, appuyez sur l'unité principale jusqu'à entendre un son indiquant que la recharge commence.

2. Le témoin de charge devient vert.

1. Vérifiez le statut de charge du robot aspirateur.

2. Lorsque le chargement début, l'indicateur du niveau de la batterie et " B" s'affichent sur le panneau d'affichage.

3. À la fin du chargement, l'indicateur du niveau de la batterie et le message « FULL » s'affichent sur le panneau d'affichage.

En cours de charge

Chargé au maximum

Lorsque l'indicateur du niveau de la batterie se met à clignoter en cours de fonctionnement, le robot aspirateur s'arrête et returne automatiquement se recharger sur le chargeur.
Lorsque l'indicateur du niveau de la batterie clignote et que le message « LO » s'affiche en cours de fonctionnement, le robot aspirateur ne peut pas être contrôle par la télécommande ni par les boutons de l'unité principale. Dans ce cas-là, vous doivent porter directement le robot aspirateur jusqu'àu chargeur pour recharger la batterie. (Ceci n'est valable que lorsque la batterie est totalement déchargeée.)

Charge terminée
En cours de charge
Charge necessaire

REMARQUE

• Au moment de l'achat de l'appareil, il faut environ 120 minutes pour que la batterie se charge, totalement pour un fonctionnement d'environ 90 minutes.
  Si la batterie est en surchauffe, le temps de charge peut etre plus long.
• Mesures à prendre si le chargement n'est pas régulier.

Si le robot aspirateur ne peut pas se recharger automatiquement, vérifie les points suivants :

• Activez le bouton de mise sous tension du robot aspirateur puis désactivez-le (réinitialisation).
• Rebranchez le chargeur (réinitialisation).
• Vérifiez qu'aucune substance étrangère n'est présente sur les connecteurs de charge et essuyez les connecteurs de l'unité principale et du chargeur à l'aide d'un chiffon sec.

• Vérifiez qu'aucun objet pouvant constituer un puissant reflecteur n'est à proximé du chargeur.

• Lorsque le robot aspirateur est séparé du chargeur, il se décharge naturellement.

• Chargez le robot aspirateur via le chargeur, si possible. (Si vous devez quitter votre domicile pendant une période prolongée pour un voyage d'affaires, d'agréement, etc., désactive le bouton de mise sous tension du robot aspirateur et débranchez le chargeur pour les ranger.)

Fonctionnement de l'aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

À PROPOS DE LA BATTERIE

Le robot aspirateur est alimenté par une batterie NiMH (« Nickel-Metal Hydride ») respectue de l'environnement, rechargeable et dotée d'une fonction de prévention de surcharge garantissant une longue durée.
La période de garantie de la batterie est de 6 mois à compter de la date d'achat.
Au moment d'acheter une batterie, exigez du centre d'assistance clientèle le symbole («SAMSUNG」) authenticate ainsi que le numéro de modèle avant de l'acheter.

• Référence de la batterie : type AA Ni-MH, UNION SUPPO, modulo HPY, x12.

• Cette batterie est destinée uniquement à des robots de nettoyage Samsung. Il est strictement interdit de l'utiliser avec d'autres appareils ou à d'autres fins.

• Ne démontez pas et ne modifiez pas la batterie.
• Chargez-la dans un lieu bien aéré.
• Ne placez jamais la batterie à proximé d'un feu ou d'une source de chaleur.
• Ne connectez aucun objet métallique aux bornes (+) ou (-) de la batterie.
• Laissez-le toujours à l'intérieur (0°C à 40°C).
• Avant de mettre cet apparéil au rebus, débarrasssez-vous de la batterie d'une manière respectue de l'environnement.
• Ne jetez pas la batterie avec vos ordures menagères.

• Respectez les réglementations locales de recyclage des batteries usées.

• Si la batterie ne fonctionne plus, ne la démontez pas et contactez le centre d'assistance clientèle le plus proche.

• Un temps de charge plus long et un temps de fonctionnement de la batterie plus court indiquent que celle-ci est en fin de vie. Contactez un centre d'assistance clientèle/agree pour remplacez votre batterie.

La batterie rechargeable intégrée au produit ne peut pas être remplacede par l'utilisateur. Contactez notre revendeur pour proceder à son remplacement.

Fonctionnement de l'aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

RéGLAGE DE L'HEURE

Pour pouvoir utiliser correctement les options de nettoyage programme et de nettoyage quotidien, le réglage de l'heure est nécessaire.
Vous pouvez uniquement régler l'heure à l'aide de la télécommande.

• Vous pouze uniquement régler l'heure à l'aide de la télécommande.

Imaginez qu'il soit 07:00 a.m.

Télécommande

Action correspondante

1 Permet de saisir l'heure.

2 Permet d'entrez en mode réglage.

3 Permet de régler l'heure.

4 Permet de saisir les minutes.

5 Permet de validations reglage.

• Pour quitter le mode de réglage de l'heure, appuyez sur le bouton (Step) au lieu du bouton de réglage de l'heure.
• Si un nettoyage programme est défini, vous ne pouvez pas modifier l'heure.

Fonctionnement de l'aspirateur

INSTALLATION DU ROBOT ASPIRATEUR

INSTALLATION DU MODULE VIRTUAL GUARD

Vou pousse restreindre le fonctionnement du robot aspirateur à une zone particulière en utilisant le mode « Fence » (mur virtuel) ou nettoyer plusieurs zones une par une à l'aide du mode « Guard » (porte virtuelle).

Fonctionnement des boutons

1. Fonctionnement du témoin de mode

• Mode Fence (mur virtuel): le témoin est rouge
• Mode Guard (porte virtuelle) : le témoin est vert
• Off (désacté) : le témoin est éteint

2. Reglage du mode

• L'actionnement du bouton Mode/Mise en marche sélectionne tour à tour un mode dans l'ordre suivant_mode Fence (mur virtuel) mode Guard (porte virtuelle) désactivement.

• La distance du mur virtuel est de 2,5 m minimum et peut différer selon l'environnement et l'etat de mouvement du robot.

Création d'une barrière (mur virtuel)

Le module VIRTUAL GUARD cree une barriere invisible, infranchissable pour le robot aspirateur.

Par ex.: devant des pots de fleurs, des meubles, la porte d'entrée, etc.

1. Sélectionnez le mode Fence (mur virtuel) à l'aide du bouton Mode/Mise en marche.

2. Le témoin de mode devient rouge.

3. Installes le module VIRTUAL GUARD devant la zone dont vous souhaitez bloquer l'accès pour le robot aspirateur.

4. Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détéction de distance puisse former une barrière invisible infranchissable pour le robot aspirateur.

Utilisation du mode Guard (porte virtuelle)

Le module VIRTUAL GUARD forme une porte invisible infranchissable pour le robot aspirateur tant que le nettoyage de la piece en cours n'est pas terminé. Le module VIRTUAL GUARD ouvre la porte invisible une fois que le nettoyage de la piece est terminé.

1. Sélectionnez le mode Guard (porte virtuelle) à l'aide du bouton Mode/Mise en marche.

2. Le témoin de mode devient vert.

3. Installes le module VIRTUAL GUARD à l'entrée de la pièce à nettoyer.

4. Orientez le module VIRTUAL GUARD de manière à ce que son capteur de détction de distance puisse former une barrière invisible infranchissable pour le robot aspirateur.

REMARQUE

• Lorsque vous n'utilise pas le module VIRTUAL GUARD, éteignez-le. (Lorsque vous n'utilise pas le robot pendant une longue période de temps, retirez-en les batteries pour ne pas avoir à les décharger.)
• Si le bouton Mode/Alimentation ne fonctionne pas, cela indique que les batteries sont épuisées. Dans ce cas, remplacez les batteries. (Spcifications : Batteries alcalines de type D (LR20)).
• Vous pouvez acheter un module VIRTUAL GUARD supplémentaire du service à la clientèle de Samsung Électronique Ltee.

* Une barrière invisible se forme pour empêcher le robot aspirateur de heures le module VIRTUAL GUARD ; il est donc conseilé d'installer ce dernier à 30 cm de la porte, le long du mur.

ATTENTION

À propos du capteur infrarouge

• La transmission du signal infrarouge peut ne pas être régulière dans les lieux comportant des lampes halogènes ou en extérieur.
• Le robot aspirateur utilise trois types de systèmes à infrarouge et l'un d'eux peut ne pas fonctionner face à un autre ayant une priorité plus élevé.
• Lorsque le robot aspirateur est contrôle par la télécommande, il est possible que celui-ci franchisse la barrière virtuelle du module VIRTUAL GUARD ou heute un obstacle, car le signal de la télécommande est plus fort que celui du module.
• Lorsque le robot aspirateur est utilisé dans un lieu exigu ou à trop grande proximité, celui-ci risque de mal fonctionner en raison d'interférences des signaux infrarouges.
• Installez le module VIRTUAL GUARD suffisamment loin du chargeur car le chargement automatique risque d'être interrompu si le module est trop pres du chargeur.
• Si plusieurs robots aspirateurs sont utilisés simultanément, ils risquent de mal fonctionner en raison d'interférences des signaux infrarouges.

[Priorité des signaux infrarouges]

Telecommande

Module VIRTUAL GUARD

Chargeur

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

FIXATION D'UNE LAVETTE

Grçé à la lavette microfibre, vous pouvez éliminer efficacement la poussière.

Procedure de fixation de la lavette

1. Fixez la lavette sur l'attache Velcro du support.

• Fixez la lavette en veillant à ce qu'elle ne dépasse pas sur les bords.

Fixez la lavette en veillant à ce qu'elle ne dépasse pas de la cordure de fixation.

2. Faites correspondre les trous du support de lavette aux picots situés sous le robot aspirateur et appuyez jusqu'à entendre un « clic »

• Remarque : si le support de lavette est mal fixé, il risque de se détacher pendant le nettoyage.

3. Posez le support de lavette sur lequel est fixée la lavette sur le sol et appuyez vers le bas.

• Le robot aspirateur ne peut pas se déplacer sur les tapis si une lavette y est fixée. Avant de nettoyer un tapis, détachez la lavette et son support.
• Une fois le nettoyage terminé, nettoyez la lavette sale.
  Utilisez la lavette uniquement après l'avoir soigneusement fait sécher. (Vous ne pouvez pas utiliser de lavette humide.)
• S'il y a du liquide sur le sol tel que du café, n'utilise pas la lavette pour nettoyer afin d'eviter de repandre le liquide sur le sol.

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

DÉMARRAGE/ARRÊT DU NETTOYAGE

Voussouspoucezancerouinterrompretoutesles fonctionsdurobotaspirateur.

• Chaque fonction du robot aspirateur ne fonctionne que si le bouton de mise sous tension est allumé.
  Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton () pour annuler l'opération puis selectionnez une fonction.

Mise sous/hors tension

Mise sous tension

• Télecommande: appuyez sur le bouton [Power].
  -Unité principale:appuyez sur le bouton ()

Mise hors tension

• Télecommande: appuyez sur le bouton [Power].
• Unité principale : maintenez appuyé le bouton (Start) pendant 3 secondes.

Utilisation de la télécommande

Démarrage ou arrêt du nettoyage

Demarrage

• Télecommande : appuyez sur bouton Auto (Auto), Spot (Localisé), Max (Intensif), Manual (Manuel).
• Unité principale : sélectionné le mode Auto (Auto)/ Spot (Localisé)/Max (Intensif)/Manual (Manuel) à l'aide des boutons () puis () .
• Lorsque le nettoyage démarre, le robot aspirateur commence à se déplacer.
• Si vous appuyez sur le bouton () sans sélectionner de mode de nettoyage, le nettoyage démarre en mode Auto.

Utilisation des boutons de l'unité principale

Arrêt

• Pour arrêté, appuyez sur le bouton (Start Step) de la télécommande ou de l'unité principale.
• Lorsque le nettoyage s'interrompt, le robot aspirateur s'arrête.

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

RECHARGE

Afin de renvoyer le robot aspirateur sur le chargeur pour recharger la batterie, appuyez sur le bouton Recharging.

Lorsque le robot aspirateur est en cours de fonctionnement, appuyez sur le bouton (Start stop) pour annuler l'opération puis sur le bouton Recharging.

1. Appuyez sur le bouton Recharging.

2. Le symbole () de l'unité principale s'allume et le robot aspirateur se dirige vers le chargeur.

3. Pour interrompre le robot aspirateur alors qu'il se dirige vers le chargeur, appuyez sur le bouton () .
4. Pour tester la fonction de chargement automatique, appuyez sur le bouton Recharging lorsque le robot aspirateur se trouve à moins de 1,5m du chargeur.

Utilisation de la télécommande

Dépannage au cas où le robot aspirateur ne returne pas sur le chargeur

• Verifiez l'installation du chargeur

• Si le chargeur, de la où il est installé, ne parvient pas à guider le robot aspirateur jusqu'à lui.

• Si le chargeur se situe à plus de 5 m du robot aspirateur.

• Le robot aspirateur peut avoir besoin de plus de temps pour revenir au chargeur.

• Vous doivent regardier les situations suivantes :

• Si le chargeur est installé dans un endroit inaccessible.

• Si la batterie est entièrement décharge.
• Si le robot aspirateur est coince par un obstacle (un meuble par ex.).
• Si le robot aspirateur ne parvient pas à franchir le seuil de porte de la pierce ou est installé le chargeur.

Utilisation des boutons de l'unité principale

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE AUTOMATIQUE

Le robot aspirateur se déplace tout seul et nettoie automatiquement votre intérieur jusqu'à ce que le nettoyage soit terminé.

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins long car il garde en mémoire sa position initiale lorsqu'il se déplace.
■ Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

Bouton de l'unité principale Bouton de la télécommande Action correspondante

1 Permet de régler le mode.

2 Permet d'annuler le mode.

Mode Normal (Normal)

REMARQUE

À propos de la fonction de reprise du nettoyage

• Si le robot aspirateur considère que le nettoyage est terminé, la fonction de reprise du nettoyage n'est pas effectue.
• Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé et ne le reprendra pas.

ATTENTION

• Ne déplacez pas le robot aspirateur et n'appuyez sur chaque bouton lorsqu'il est en cours de nettoyage.
  Sinon, il va considérer que le nettoyage est terminé et va recommencer à nettoyer depuis le début.
• Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » (888888) (Turbo activé) et « Off turbo » (888888888)(Turbo désactivé) s'affichent tour à tour à l'écran. Lorsque l'indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo).
• Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » (On Ed 98) (Bordure activée) et « Off edge » (Off Ed 98) (Bordure désactivée) s'affichent tour à tour à l'écran. Lorsque l'indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure).
• Si vous sélectionné simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l'indication(EBBB→Ed92) s'affiché à l'écran.

Mode Turbo (Turbo)

Mode Edge (Bordure)

Nettoyage terminé

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE LOCALISE

Vous pouvez nettoyer une zone spécifique couverte de miettes de biscuits par exemple.

Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage localisé.

Bouton de l'unité principale Bouton de la télécommande Action correspondante

1 Permet de régler le mode.

2 Permet d'annuler le mode.

Mode Normal (Normal)

• En mode de nettoyage localisé (Spot), le robot aspirateur nettoie une zone de 1,5m x 1,5m.
• Une fois le nettoyage terminé, le robot aspirateur affiche les messages « End », « Stop » et « Stand by».

Mode Turbo (Turbo)

REMARQUE

Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage localisé n'est pas disponible.

Mode Edge (Bordure)

• Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » (888888) (Turbo activé) et « Off turbo » (888888888) (Turbo désactivé) s'affichent tour à tour à l'écran. Lorsque l'indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo).
• Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » (On Ed92) (Bordure activée) et « Off edge » (Off Ed92) (Bordure désactivée) s'affichent tour à tour à l'écran. Lorsque l'indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure).
• Si vous sélectionnez simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l'indication(EBBB→Ed98) s'affiche à l'écran.

Nettoyage terminé

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE INTENSIF

Le robot aspirateur se déplace automatiquement et nettoie jusqu'à ce que la batterie soit épuisée et que le dernier carré de l'indicateur du niveau de la batterie clignote.

Si le nettoyage démarre alors que le robot aspirateur se situe sur la station de recharge, le temps qu'il lui faudra pour revenir sur cette dernière sera moins important car il garde en mémoire sa position initiale lorsqu'il se déplace.
Si le niveau de la batterie devient faible en cours de nettoyage, le robot aspirateur revient automatiquement sur la station de recharge et reprend le nettoyage une fois sa batterie chargée. (Nombre de fois où il reprendra le nettoyage : une fois)

ATTENTION

REMARQUE

À propos de la fonction de reprise du nettoyage

• Si le robot aspirateur considère que le nettoyage est terminé, il ne le reprend pas.

• Si vous déplacez le robot aspirateur alors qu'il est en train d'être rechargé ou appuyez sur un bouton, il va considérer que le nettoyage est terminé (et ne le reprendra pas).

• Ne déplacez pas le robot aspirateur et n'appuyez sur chaque bouton lorsqu'il est en cours de nettoyage. Sinon, il va considérer que le nettoyage est terminé et va reconnencer à nettoyer depuis le début.

• Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » (888888) (Turbo activé) et « Off turbo » (888888888)(Turbo désactivé) s'affichent tour à tour à l'écran. Lorsque l'indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo).

• Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » (On Edge)

(Bordure activée) et « Off edge » (Off Edge) (Bordure désactivée) s'affichent tour à tour à l'écran. Lorsque l'indication « On edge » (Bordure activée) est affichée, vous pouvez netoyer le sol en mode Edge (Bordure).

• Si vous sélectionné simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l'indication(8088→Ed92) s'affiche à l'écran.

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

NETTOYAGE MANUEL

Vou puez déplacer le robot aspirateur pour nettoyer une zone précise directement à l'aide de la télécommande.

Déplacez le robot aspirateur là où vous souhaitez effectuer un nettoyage manuel.
- Vous pouvez nettoyer manuellement à l'aide de la télécommande uniquement.

Bouton de l'unité principale Remote control button Action correspondante

1 Permet de régler le mode.

2 Permet d'annuler le mode.

• Lorsque le robot aspirateur est installé sur la station de recharge, le mode de nettoyage manuel n'est pas disponible.

• Lorsque vous appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » (888888) (Turbo activé) et « Off turbo » (888888888) (Turbo désactivé) s'affichent tour à tour à l'écran. Lorsque l'indication « On turbo » (Turbo activé) est affichée, vous pouvez nettoyer le sol en mode Turbo (Turbo).
• Lorsque vous appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » (On Ed 92) (Bordure activée) et « Off edge » (Off Ed 92) (Bordure désactivée) s'affichent tour à tour à l'écran. Lorsque l'indication « On edge » (Bordure activée) est affichée, vous pouvez nettoyer le sol en mode Edge (Bordure).
• Si vous sélectionné simultanément le mode Turbo (Turbo) et le mode Edge (Bordure), l'indication(EBBB→Ed98) s'affiche à l'écran.

Mode Turbo (Turbo)
Mode Edge (Bordure)

Boutons directionnels (haut, gauche, droite) La direction «bas» n'est pas disponible.

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

PROGRAMMATION DE L'HEURE DE NETTOYAGE

Vous pouvez programmer le robot aspirateur pour qu'il commence le nettoyage à une heures précise. (Départ différé : jusqu'à 23 heures)

Le nettoyage programme n'est possible que si le robot aspirateur est installé sur la station de recharge.

Bouton de l'unité principale	Bouton de la télécommande	Action correspondante	Exemple : Il est 7h. Le début du nettoyage est prévu à : 9h30.
Timer/Daily	Timer/Daily	1 Permet d'entrer en mode de nettoyage programmé et de valider l'heure configurée.	AM 07:00
Timer/Daily	Timer/Daily	2 Permet de commencer les réglages.	Clignote AM 07:46
Mode Recharging	Diminués Start Stop	3 Permet de régler l'heure.	Clignote AM 09:48
Timer/Daily	Timer/Daily	4 Permet de valider l'heure.	Clignote AM 09:00
Mode Recharging	Diminués Start Stop	5 Permet de régler les minutes.	Clignote AM 09:30
Timer/Daily	Timer/Daily	6 Permet de terminer les réglages.	Clignote AM 09:30
Start Stop	Start Stop	Permet d'annuler les réglages.	Le symbole s'éteint.

Pendant les réglages, si vous appuyez sur le bouton () à la place du bouton Delay/ REMARQUE Daily, le mode de nettoyage programme est annulé.

Fonctionnement de l'aspirateur

UTILISATION DU ROBOT ASPIRATEUR

RéGLAGE DU NETTOYAGE QUOTIDIEN

Vous pouvez programmer le robot aspirateur pour qu'il commence le nettoyage tous les jours à une heures définie.

Le nettoyage quotidien n'est possible que si le robot aspirateur est installé sur la station de recharge.

Bouton de l'unité principale	Bouton de la télécommande	Action correspondante	Exemple : Il est 7h. Le début du nettoyage est prévu à : 9h30.
Timer/Daily 1Secondes	Timer/Daily 1Secondes	1 Permet d'entrer en mode de nettoyage quotidien et de valider l'heure configurée.	AM 07:00
Timer/Daily	Timer/Daily	2 Permet de commencer les réglages.	CLignote AM Dally
Mode Recharging	Decrease Start Stop	3 Permet de régler l'heure.	CLignote AM Dally
Timer/Daily	Timer/Daily	4 Permet de valider l'heure.	CLignote AM Dally
Mode Recharging	Decrease Start Stop	5 Permet de régler les minutes.	CLignote AM Dally
Timer/Daily	Timer/Daily	6 Permet de terminer les réglages.	CLignote AM Dally
Timer/Daily Start Stop	Timer/Daily Start Stop	Permet d'annuler les réglages.	Daily Le symbole s'éteint.

Entretien des outils et du contrôle

UTILISATION DES FONCTIONS SUPPLEMENTAIRES

Plusieurs fonctions supplémentaires vous permettent d'utiliser le robot aspirateur de manière plus simple et plus pratique.

■ Vous peuvent configurer les fonctions supplémentaires uniquement à l'aide de la télécommande.

Mode Turbo (Turbo)

Lorsque you appuyez sur le bouton de la télécommande Turbo (Turbo), les indications « On turbo » (Булбулбу) (Turbo activé) et « Off turbo » (Булбулбу) (Turbo désactifé) s'affichent tour à tour à l'écran.

On turbo (mode Turbo (Turbo)): la Brosse tourne à vitesse maximale. Off turbo (mode Normal (Normal)): la Brosse tourne à vitesse normale.

Mode Edge (Bordure)

Lorsque you appuyez sur le bouton de la télécommande Edge (Bordure), les indications « On edge » (On Edge) (Bordure activée) et « Off edge » (Off Edge) (Bordure désactivée) s'affichent tour à tour à l'écran.

On Edge (mode Edge (Bordure)): le robot aspirateur nettoie le sol en touchant les obstacles.

Off Edge (mode Evasion (Esquive)): le robot aspirateur nettoie le sol en évitant les obstacles.

Lorsque l'indication « Off Edge » (Bordure désactivée) (mode Evasion (Esquive)) est affichée, le robot aspirateur risque de heurter les obstacles fins ousons.

NETTOYAGE DU ROBOT ASPIRATEUR

VEUILLEZ SUIVRE LES METHODES DE NETTOYAGE ET D'ENTRETIEN SPECIFIÉES

Si le bouton de mise sous tension est endommagé, contactez un technician de maintenance afin d'éviter tout accident.
N'utilise aucun système ni appeareil mecanique non installé par le fabricant qui puisse accélérer l'alteration du robot aspirateur.

Éteignez toujours le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer. Le robot aspirateur pourrait semettre en marche accidentellement et entraîner des blessures.

Entretien des outils et du contrôle

NETTOYAGE DE LA LENTILLE DU CAPTEUR ET DE LA CAMÉRA

You've devez eteindre le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer.

Ne vaporisez jamais d'eau, de diluant, de benzène, etc. directement sur l'unité principale du robot aspirateur.

Essuyez delicatement la lentille du capteur ou laamera à l'aide d'un chiffon doux.

Lentille du capteur frontal

Lentille du capteur frontal etamera

Lentille du capteur d'escarpement

Lentille du capteur arrête

NETTOYAGE DU ROBOT ASPIRATEUR

MÉTHODE POUR VIDER RAPIDEMENT L'APPAREIL

■ Vous pouvez facilement vider le réservoir de poussière à l'aide d'un aspirateur traditionnel, sans avoir à l'enlever.

1. Ouvrez le couvercle du réservoir de poussière.

1. Insérez le tube de l'aspirateur dans l'ouverture du réservoir de poussière pour y aspirer directement les saletés.

Entretien des outils et du contrôle

NETTOYAGE DU RÉSERVOIR DE POUSSIÈRE ET DU FILTRE

Videz le réservoir de poussière avant de le nettoyer.

Au moment de-retirer le réservoir de poussiere, prenez garde de ne pas renverser la poussiere qui s'y trouve.
- Videz le réservoir de poussière dans les cas suivants : 1. Lorsque le réservoir de poussière est plein.

1. Si la puissance d'aspiration diminue soudainement.

2. Si le bruit augmente soudainement.

3. Appuyez sur bouton d'éjection du réservoir de poussière (PUSH) et tirez sur le réservoir pour l'enlever.

1. Retirez le capot du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l'illustration.

1. Séparez le filtré du réservoir de poussière en tirant dans la direction de la flèche indiquée sur l'illustration.

1. Éliminez la poussière accumulée sur le filtré et sur le réservoir de poussière.

2. Vous pouvez les laver à l'eau.

1. Replacez le filtré dans le réservoir de poussière.

2. Assurez-vous que la surface quadrillée du filtré est dirigée vers le haut. (Il ne peut pas être placé dans le mauvais sens.)

1. Refermez le capot du réservoir de poussière et replacez ce dernier dans l'unité principale.

[Structure du réservoir de poussière]

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA BROSSE PRINCIPALE

Voudevez eteindre le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer.

• Retirez le réservoir de poussière avant de nettoyer la Brosse principale, sinon la poussière risque de s'en échapper.

1. Retirez le réservoir de poussière en appuyant sur le bouton d'éjection (PUSH).

1. ÀpRES avoir vérifié qu'aucun corps étranger n'est present, appuyez sur le crochet fixant le cache de la Brosse pour l'enlever.

Entretien des outils et du contrôle

NETTOYAGE DU ROBOT ASPIRATEUR

1. Séparez la Brosse principale de l'unité.

1. Retirez tout corps étranger tel que des cheveux ou des bouts de ficelle enroulés autour de larosse principale à l'aide de larosse de nettoyage ou de votre aspirateur traditionnel.

1. Une fois la Brosse principale nettoyée, fixez-la en commençant par le côté bouton de mise sous tension, puis fixez l'autre extrémité de la Brosse de la même manière.

1. ÀpRES avoir inséré les 3 languettes situées sur la partie supérieure du cache, appuyez sur l'autre extrémité jusqu'à entendre un petit « clic »

• Afin d'éviter que le robot aspirateur ne se bouche, veillez à ne pas aspirer de cures, cotons-tiges, etc.
• Si vous ne parvenez pas à retarder les corps étrangers, contactez le centre d'assistance clientèle.
• Larosse principale nettoie la poussière sur le sol ; il est donc fréquent que des bouts de ficelle ou des cheveux s'enroulent autour. Vérifiez et nettoyez-la régulièrement.

Entretien des outils et du contrôle

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA BROSSE ROTATIVE LATERALE

1. Si des cheveux ou des bouts de ficelle sont coincés entre l'unité principale et la Brosse rotative latérale, dévissez la Brosse à l'aide d'un tournevis cruciforme et retirez-la.

Avant de remonter la Brosse, vérifiez les repères « L » de la Brosse et de l'unité principale.

(La dette « R » est gravée sur le côté droit de la Brosse rotative.)

Larosse rotative latérale attrape facilement les cheveux et autres corps étrangers ; veillez donc à la nettoyer régulièrement.

L'accumulation des corps étrangers sur larosse rotative latérale risque de l'endommager.

Entretien des outils et du filtré

NETTOYAGE DU ROBOT ASPIRATEUR

NETTOYAGE DE LA ROUE D'ENTRAINEMENT

Voudevez eteindre le bouton de mise sous tension situé sous l'unité principale avant de la nettoyer.

Si le robot aspirateur se met soudainement à zigzaguer, cela peut être dû à un corps étranger qui bloque la roue d'entrainment.

1. Pour nettoyer la roue d'entrainment, placez un chiffon doux sur le sol et returnez doucement l'unité principale.

1. Vérifiez la présence de corps étrangers et retirez les à l'aide d'un baton ou d'une paire de pinces aux bouts arrondis si nécessaire.

ENTRETIEN DE LA LAVETTE

Une lavette sale risque de dégager des mauvaises odeurs ; il est primordial de toujours la nettoyer.

1. Detachez le support de lavette de la base du robot aspirateur.

1. Detachez la lavette de son support.

1. Nettoyez la lavette à l'eau claire.

2. Faites soigneusement secher la lavette dans un lieu bien aéré avant de la réutiliser.

LISTE DE VERIFICATION AVANT D'APPELER LE CENTRE D'ASSISTANCE

PROBLÈME	VÉRIFICATION	SOLUTION
Le robot aspirateur ne fonctionne pas du tout.	• Le réservoir de poussière est-il en place? • Le bouton de mise sous tension est-il activé? • Le mode de nettoyage (Auto) est-il allumé sur le panneau d'affichage? • Le dernier carré de l'indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il affché sur le panneau d'affichage? • Le robot aspirateur ne fonctionne pas si les piles de la télécommande sont épuisées.	• Remettez le réservoir de poussière en place. • Allumez le bouton de mise sous tension. • Appuyez sur le bouton (start step). (Pour le désactiver, maintenez appuyé le bouton (start step) pendant 3 secondes minimum.) • Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger. • Remplacez les piles de la télécommande. (type AAA)
Le robot aspirateur s'accêté en cours de nettoyage.	• Le dernier carré de l'indicateur du niveau de la batterie clignote-t-il et le message « LO » est-il affché sur le panneau d'affichage? • Le robot aspirateur est-il coincé dans des cables trañant sur le sol? • Le robot aspirateur est-il coincé au niveau d'un trou? - La roue d'entrainment ne touche plus le sol. • Y a-t-il un petit bout de tissu (chiffon),enroule autour de la roue d'entrainment? • Le robot aspirateur est-il coincé au niveau du seuil de porte?	• Soulevez le robot aspirateur et placez-le sur le chargeur pour le recharger. • Éteignez du bouton de mise sous tension et enlevez les cables. • Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer. • Éteignez du bouton de mise sous tension et enlevez le bout de tissu. • Éteignez du bouton de mise sous tension et déplacez le robot aspirateur vers un autre endroit à nettoyer.
La puissance d'aspiration est faible lors du nettoyage.	• Vérifiez si le réservoir de poussière n'est pas plein. • Vérifiez si l'orifice d'aspiration n'est pas obstrué par un corps étranger. • Vérifiez si le filtre n'est pas bouché.	• Arrêtez le robot aspirateur et videz le réservoir de poussière. • Éteignez du bouton de mise sous tension et retirez le corps étranger obstruant l'orifice d'aspiration. • Nettoyez soigneusement le filtre.

LISTE DE VERIFICATION AVANT D'APPELER LE CENTRE D'ASSISTANCE

PROBLÈME	VÉRIFICATION	SOLUTION
Le robot aspirateur ne parvient pas à localiser le chargeur.	• Vérifiez si la prise du chargeur est correctement branchée sur la prise murale. • Si des obstacles se trouvent à moins de 1 m devant le chargeur ou à moins de 50 cm sur les côtés, vousdez虑 les retirer. • Si des corps étrangers se trouvent sur les broches du chargeur, essuyez-les à l'aide d'un chiffon sec. • Le module VIRTUAL GUARD est-il installé pres du chargeur ?	• Déplacez le module VIRTUAL GUARD de manière à ce que le robot aspirateur puisse venir se recharger automatiquement.
Le robot aspirateur franchit le module VIRTUAL GUARD.	• Les piles du module VIRTUAL GUARD sont-elles vides ? • Le module VIRTUAL GUARD est-il réglié en mode Guard (porte virtuelle) ? • Le témoin de mode est-il étant ?	• Changez les piles. (piles alcalines type D (LR20)) • Réglez le module VIRTUAL GUARD sur le mode Fence (mur virtuel). • Vérifiez que le module VIRTUAL GUARD n'est pas étant puis réglez-le sur le mode souhaité.
Le temps d'utilisation des piles du module VIRTUAL GUARD est trop court.	• Utilisiez-vous des piles sèches de manganèse ?	• Remplacez les piles par des piles alcalines neuves. (2 piles alcalines type D (LR20))
Sur le panneau d'affchage, un compte à rebours commence en partant de 30.	• Le robot aspirateur a-t-il été séparé de force du chargeur ou subi une pression lors de la recharge ?	• Si le robot aspirateur est séparé du chargeur ou subi une pression lors de la recharge, il returne automatiquement sur le chargeur pour se recharger après un compte à rebours de 30 secondes.

CODES D'ERREUR : DÉPANNAGE

CODE D'ERREUR	CAUSE	SOLUTION
C 00	• Le robot aspirateur est coincé, entravé par quelles chose.	• Éteignez du bouton de mise sous tension situé sous le robot et déplacez le robot.
C 01	• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la Brosse principale.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la Brosse principale.
C 02	• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d'entrainment gauche.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la roue d'entrainment gauche.
C 03	• Un corps étranger (ficelle, papier, jouet, etc.) est coincé dans la roue d'entrainment droite.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la roue d'entrainment droite.
C 05	• Vérifiez le capteur antichoc.	• Tirez légèrement sur le pare-choc vers l'extérieur.
C 06	• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d'obstacles.	• Éteignez du bouton de mise sous tension situé sous le robot et essuyez les fenêtres avant et arrêtè du capteur à l'aide d'un chiffon doux.
C 07	• Un corps étranger (poussière, saleté, etc.) se trouve sur la fenêtre du capteur d'escarpement.	• Éteignez du bouton de mise sous tension situé sous le robot et essuyez la fenêtre du capteur d'escarpement à l'aide d'un chiffon doux.
C 08	• Réservoir de poussière non inséré.	• Insérez le collecteur de poussière jusqu'à entendre un petit « cliç ».
C 09	• Un corps étranger (ficelle, tissu, etc.) est coincé dans la Brosse rotative latérale.	• Éteignez du bouton de mise sous tension situé sous le robot et retirez le corps étranger coïncé dans la Brosse rotative latérale.

• Si vous appuyez sur le bouton Start/Stop ou éteignez du bouton de mise sous tension, le code d'erreur est effacé.

Caracteristiques techniques du produit

Unité principal

Chargeur (Station de recharge)

Caracteristiques techniques du produit

CLASSIFICATION	ÉLÉMENT	VALEUR
Caractéristiques mécaniques	Diamètre	355 mm
	Hauteur	93 mm
	Poids	4,0 kg
Caractéristiques électriques	Tension	AC 220-240V,~ 50-60Hz
	Consommation électrique de charge	50 W
	Consommation électrique de l'unité principale	40 W
	Caracteristicques de la batterie	14,4 V / 2000 mA
Caracteristicques de nettoyage	Capacité du réservoir de poussière	Environ 0,6 ℃
	Type de recharge	Recharge automatique/ manuelle
	Mode de nettoyage	Auto (automatique), Spot (localisé), Max (intensif), Manual (manuel), Programmation de l'heure de(Scheduled), Réglage du(Setting daily) nettoyage quotidien
	Temps de charge	Environ 120 minutes
	Temps de nettoyage (sur sol dur)	Environ 90 minutes
Méthode de nettoyage		Reconnaisance de la forme du plafond
Type de boutons de l'unité principale		Sensoriel

Garantie

Cet apparéil est garanti pendant un an (à partir de la date d'achat) pour les pièces ainsi que la main d'oeuvre et cela dans toute la France métropolitaine.

Pour bénéficier de la garantie constructeur, nous vous recommendons de conserver votre facture d'achat avec ce mode d'emploi. Vous devezprésenter l'ensemble en cas de panne ou de dysfonctionnement de votre apparéil pour bénéficier de la garantie. (La facture d'achat fait office de bon de garantie)

Veuillez noter le numéro de série de votre apparéil ainsi que la date d'achat dans l'espace ci-dessous prévu à cet effet.

Référence du modele: - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Numéro de série : - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Pour toute information ou tout renseignement complémentaire sur nos produits, notre service consommateurs est à votre disposition au :

01 4863 0000

You pouvez également vous connectez à notre site internet

http://www.samsung.com

Cet aspirateur a ete approuve selon les directives suivantes :

Directive EMC : 2004/108/EEC

Directive de sécurité sur la basse tension : 2006/95/EC

SAMSUNG

Robotstofzuiger

Gebruiksaanwijzing

2. Batterijniveau-indicator

Wachtmodus (virtuele deur)

Characteristicdo produits

FUNÇA O VIRTUAL G uARD Muito U T I L

Characteristicas do produits

CARGA AUTOMÁTICA
