NAVIBOT SR8895 - Robot aspirador SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aspiradora robot
Marca	Samsung
Modelo	NAVIBOT SR8895

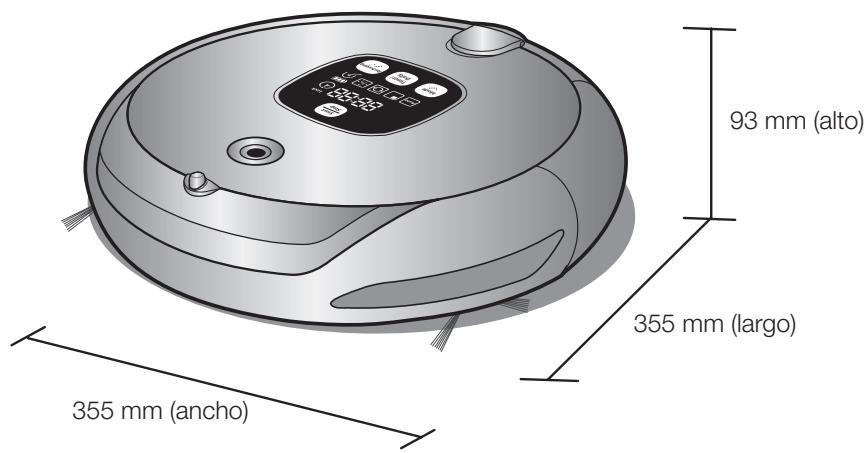

Dimensiones (diámetro × altura)	355 mm × 93 mm
Peso	4,0 kg
Alimentación	220-240 V ~ 50-60 Hz
Consumo eléctrico (unidad principal)	40 W
Consumo eléctrico (carga)	50 W
Tipo de batería	Ni-MH recargable, 14,4 V / 2000 mAh (12 pilas AA)
Autonomía (suelo duro)	Aproximadamente 90 minutos
Tiempo de carga	Aproximadamente 120 minutos
Capacidad del depósito de polvo	Aproximadamente 0,6 L
Modos de limpieza	Auto, Spot (localizado), Max (intensivo), Manual, Programado, Diario
Método de navegación	Reconocimiento de la forma del techo
Funciones especiales	Virtual Guard (muro/puerta virtual), paño de microfibra, cepillo giratorio lateral, detección anticaída y anticolisión, recarga automática
Mantenimiento y limpieza	Limpieza del depósito y filtro con agua, cepillo principal y lateral extraíbles, limpieza de sensores
Seguridad	Parada automática en caso de levantamiento, detección de obstáculos, protección contra caídas

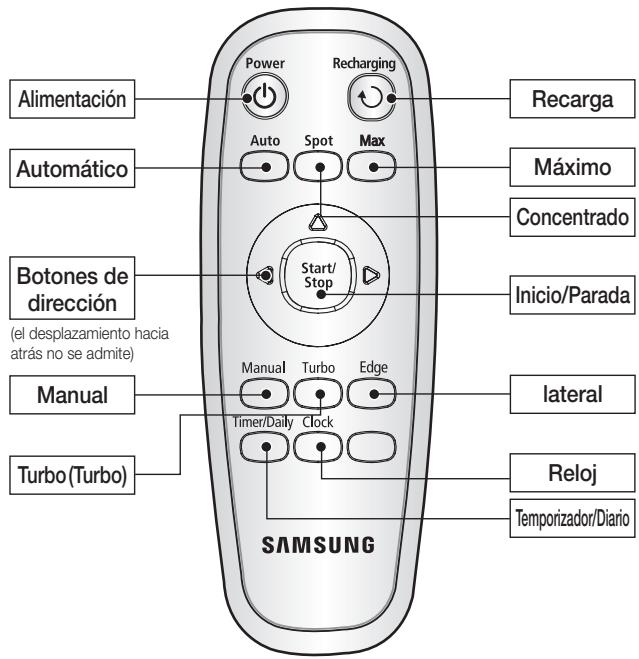

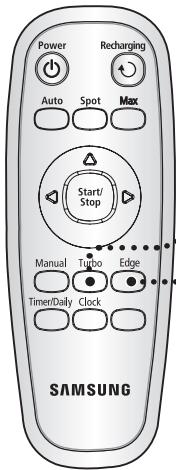

Accesorios incluidos	Control remoto, cargador, módulo Virtual Guard, paño de microfibra, soporte de paño, cepillo de limpieza, filtro de repuesto, pilas del control remoto (AAA no incluidas), pilas del Virtual Guard (D no incluidas)
Garantía	1 año piezas y mano de obra (Francia metropolitana)

Preguntas frecuentes - NAVIBOT SR8895 SAMSUNG

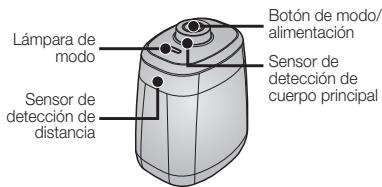

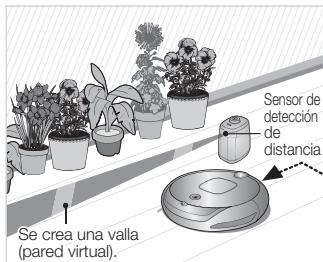

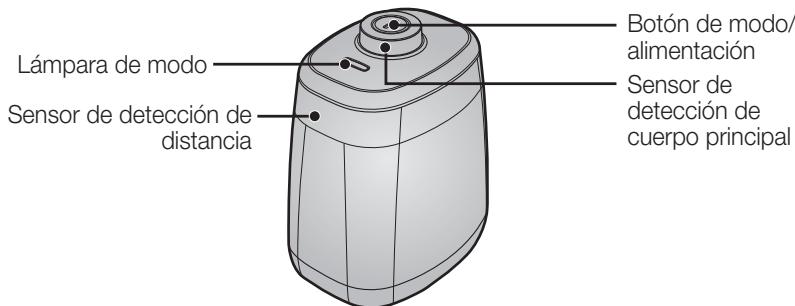

¿Cómo instalar el módulo Virtual Guard y para qué sirve?

El módulo Virtual Guard permite crear una barrera infrarroja invisible. En modo Fence (indicador rojo), bloquea una zona (ej: frente a un objeto frágil). En modo Guard (indicador verde), evita que el robot salga de una habitación hasta que termine su limpieza. Instálelo a 30 cm de la puerta, con el sensor orientado hacia la zona a proteger.

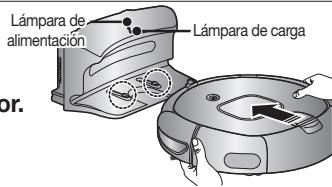

¿Qué hacer si el robot no encuentra su estación de carga?

Verifique que la estación esté enchufada y que no haya obstáculos a menos de 1 m al frente y 50 cm a los lados. Limpie los pines de contacto con un paño seco. Asegúrese de que el módulo Virtual Guard no esté demasiado cerca de la estación. Si el problema persiste, reinicie el robot apagando y volviendo a encender el interruptor debajo del aparato.

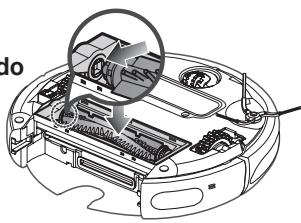

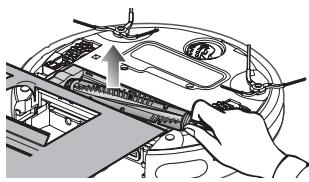

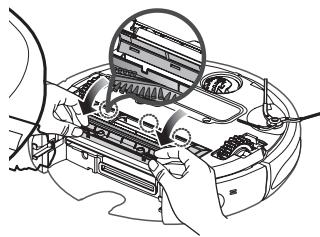

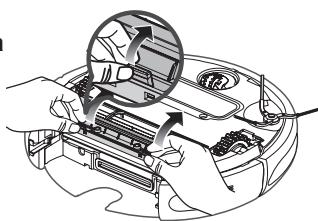

¿Cómo limpiar el cepillo principal?

Apague el interruptor debajo del robot. Retire el depósito de polvo. Abra la tapa del cepillo presionando los ganchos. Quite el cepillo y retire los cabellos o hilos enredados con la ayuda del cepillo de limpieza o una aspiradora. Vuelva a colocar el cepillo insertando primero el lado del interruptor, luego fije la tapa hasta que haga clic.

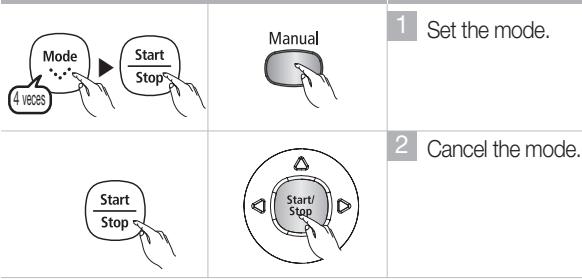

¿Cuáles son los modos de limpieza disponibles?

El robot ofrece varios modos: Auto (limpieza automática completa), Spot (limpieza localizada de una zona de 1,5 m × 1,5 m), Max (limpieza hasta agotar la batería), Manual (control con el mando a distancia), Programado (inicio diferido hasta 23 h) y Diario (limpieza a la misma hora cada día).

¿Cómo proceder al reemplazo de la batería?

La batería Ni-MH (ref. AA Ni-MH, 12 pilas tipo AA) debe ser reemplazada por un centro de servicio autorizado Samsung. No intente desmontarla usted mismo. Una disminución de la autonomía o un tiempo de carga más largo indica que está llegando al final de su vida útil. Contacte al servicio al cliente para obtener una batería original.

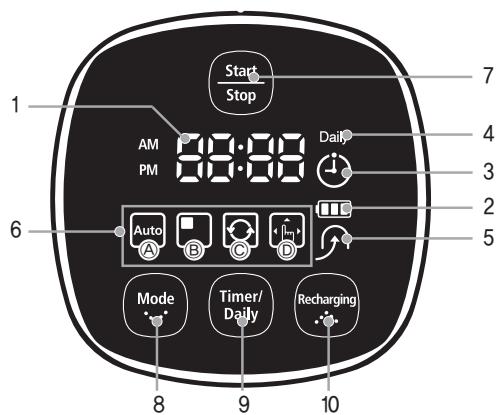

¿Qué significan los códigos de error en la pantalla?

Los códigos que comienzan con C indican diferentes problemas: C00 (robot atascado), C01 (objeto en el cepillo principal), C02/C03 (objeto en la rueda izquierda/derecha), C05 (sensor de choque), C06 (sensor de obstáculos sucio), C07 (sensor de desnivel sucio), C08 (depósito no insertado), C09 (objeto en el cepillo lateral). Siga las soluciones correspondientes en el manual.

¿Se puede usar el robot sobre una alfombra?

Sí, pero retire el paño y su soporte antes, ya que el robot no puede avanzar sobre una alfombra con el paño colocado. Para alfombras con flecos largos, doble los flecos debajo de la alfombra para evitar que se enganchen en el cepillo o las ruedas.

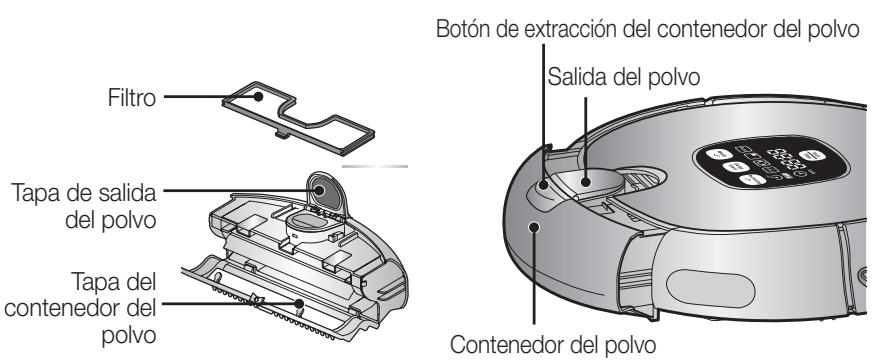

¿Cómo vaciar rápidamente el depósito sin retirarlo?

Abra la tapa del depósito de polvo situada en la parte superior del robot. Inserte el tubo de una aspiradora común en la abertura para aspirar directamente la suciedad. Esto evita levantar el depósito y reduce la dispersión de polvo.

¿Qué hacer si el robot cruza la barrera virtual del Virtual Guard?

Verifique que las pilas del módulo Virtual Guard sean nuevas (tipo D alcalinas) y que el módulo esté configurado en modo Fence (indicador rojo). Asegúrese de que el módulo no esté apagado y que esté orientado correctamente. Aleje el módulo de la estación de carga para evitar interferencias.

¿Cómo mantener el paño de microfibra?

Desprenda el paño de su soporte después de cada uso. Lávelo con agua clara, sin detergente agresivo. Séquelo cuidadosamente en un lugar ventilado antes de volver a usarlo. No lo use nunca húmedo, ya que el robot no puede desplazarse sobre alfombras con un paño mojado.

MANUAL DE USUARIO NAVIBOT SR8895 SAMSUNG

Aspiradora robot Manual del usuario

Antes de poner en marcha la unidad, lea atentamente las instrucciones.

• Sólo para uso en interiores.

Español

imagine the possibilities

Gracias por adquirir un producto Samsung.

Para recibir un servicio más completo,

registre su producto en

www.samsung.com/register

Información de seguridad

INFORMACIÓN DE SEGURIDAD

ADVERTENCIA

• Antes de poner el aparato en funcionamiento, lea este manual en su totalidad y consérvelo para futuras consultas.

ADVERTENCIA

• Ya que las siguientes instrucciones de configuración no se aplican a varios modelos, las características de su aspiradora pueden variar ligeramente de las descritas en este manual.

SÍMBOLOS DE PRECAUCIÓN/ADVERTENCIA UTILIZADOS

ADVERTENCIA	Indica que hay un peligro de muerte o lesiones graves.
PRECAUCION	Indica que hay un riesgo de lesiones personales o daño material.

OTROS SÍMBOLOS UTILIZADOS

NOTA	Explicación de关键时刻 para poder a los sistemas a comprendir como utiliser este producto adecuadamente.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

Al utilizar un electrodoméstico deben tomarse algunas precauciones básicas, incluidas las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA ASPIRADORA ROBOT.

Cuando no utilice la aspiradora, desenchúfela de la toma, así como antes de realizar cualquier mantenimiento.

ADVERTENCIA: para reducir el riesgo de incendio, descarga eléctrica o lesiones:

GENERAL

• Utilice la aspiradora solo como se explica en este manual.
• No utilice la aspiradora robot ni el cargador si están dañados.
• Si la aspiradora no funciona correctamente, ha sufrido alguna caída, se ha dañado, se ha dejado en el exterior, se ha mojado, debe devolverla a un centro de atención al cliente.
• No manipule el cargador ni la aspiradora robot con las manos húmedas.
• Utilícela sólo en superficies de interior que estén secas.
• Este electrodoméstico no está pensado para que lo usen personas (incluidos los niños) con las capacidades físicas, sensoriales o mentales reducidas, o faltas de conocimiento y experiencia, sin la supervisión o las indicaciones de una persona responsable que garantice un uso seguro del aparato.
• No deje que los niños jueguen con el electrodoméstico.

CARGADOR DE LA BATERÍA

• No modifique el enchufe polarizado para adaptarlo a uno no polarizado o a un cable alargador.
• No lo utilice en exteriores o sobre superficies húmedas.
• Desenchufe el cargador cuando no lo use y antes de las operaciones de mantenimiento.
• Utilice solo el cargador suministrado por el fabricante.
• No lo utilice con un cable o un enchufe dañados.
• Para trasladarlo no tire del cable, no lo utilice como asa, no atrape el cable con la tapa ni lo enrolle alrededor de bordes o esquinas cortantes. Mantenga el cable apartado de las superficies calientes.
• No utilice cables alargadores ni enchufes con una capacidad de energía de corriente inadecuada.
• No tire del cable para desenchufar el aparato. Para desenchufar el cable, tire del enchufe, no del cable.
• No rompa ni arroje al fuego las pilas, ya que una temperatura elevada puede hacerlas explotar.
• No intente abrir el cargador. La reparación debe efectuarse solo en un centro de servicio cualificado.
• No exponga el cargador a temperaturas altas ni a ningún tipo de humedad.

ASPIRADORA ROBOT

• No aspire objetos duros o afilados como cristales, clavos, tornillos, monedas, etc.
• No utilice la aspiradora sin el filtro colocado en su lugar. Durante el mantenimiento de la unidad, no introduzca los dedos ni otros objetos en la cámara del ventilador, ya que la unidad se puede poner en marcha accidentalmente.
• No ponga ningún objeto en las aberturas. No utilice la aspiradora si una abertura está bloqueada; mantenga las aberturas libres de polvo, hilachas, pelos y cualquier otra cosa que pueda reducir el caudal de aire.
• No aspire materiales tóxicos (como lejía con cloro, amoniaco, limpiadores en seco, etc.)
• No aspire cualquier cosa que pueda arder o provocar humo, como cigarrillos, fósforos o cenizas calientes.
• No aspire líquidos inflamables o combustibles, como gasolina, ni utilice la aspiradora en zonas donde ellos puedan estar presentes.
• No utilice la aspiradora robot en un lugar cerrado donde haya vapores desprendidos de pinturas a base de aceite, disolventes, productos antipolilla, polvo inflamable u otros vapores explosivos o tóxicos.
• Se pueden producir fugas en las celdas de las pilas en condiciones extremas de uso o de temperatura.

Si el líquido entra en contacto con la piel, lávela rápidamente con agua. Si el líquido entra en contacto con los ojos, enjuáguelos inmediatamente con agua limpia durante al menos 10 minutos. Solicite atención médica.

INFORMACIÓN DE SEGURIDAD

02

CARACTERÍSTICAS DEL PRODUCTO

13

MONTAJE DE LA ASPIRADORA

15

MANTENIMIENTO DE LAS HERRAMIENTAS Y DEL FILTRO

36

SOLUCIÓN DE PROBLEMAS

43

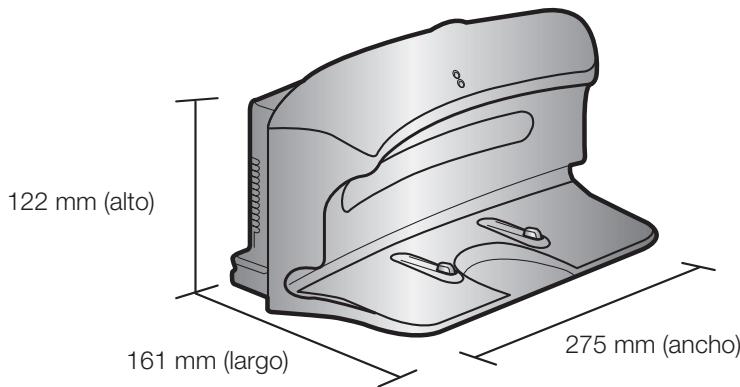

ESPECIFICACIONES DEL PRODUCTO

46

06 Acerca de la alimentación eléctrica 07 Antes de utilizar 10 Durante la utilización 11 Limpieza y mantenimiento 13 Características del producto

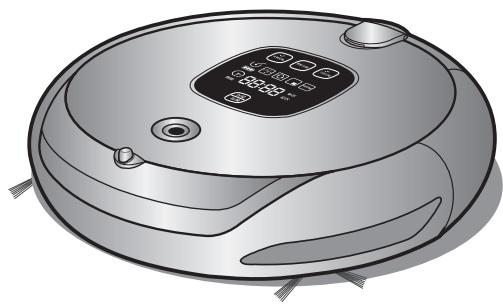

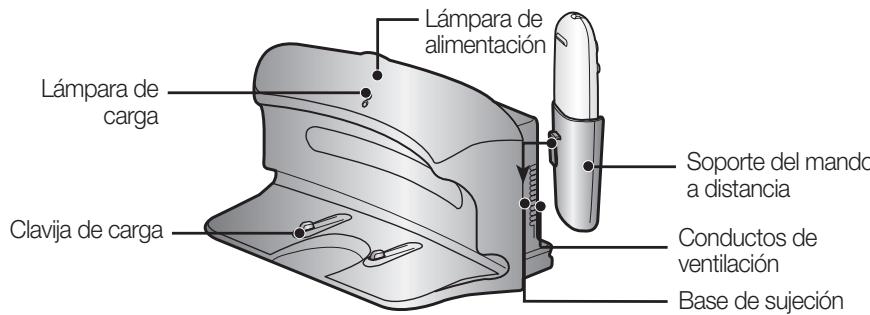

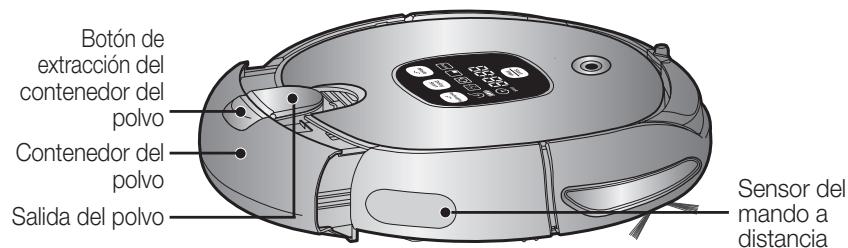

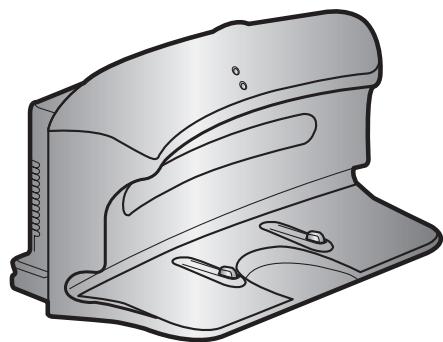

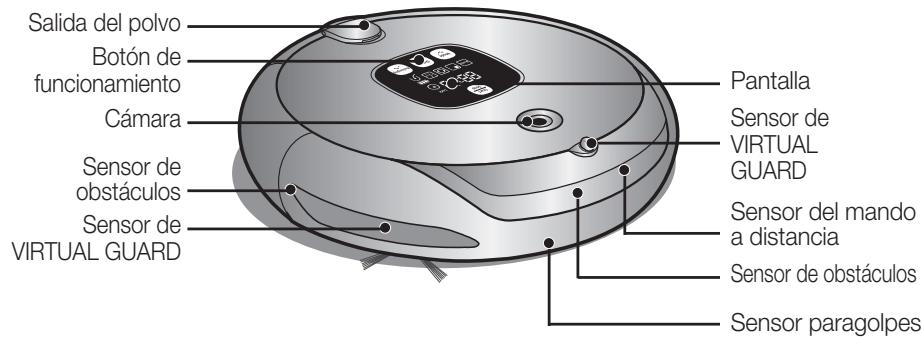

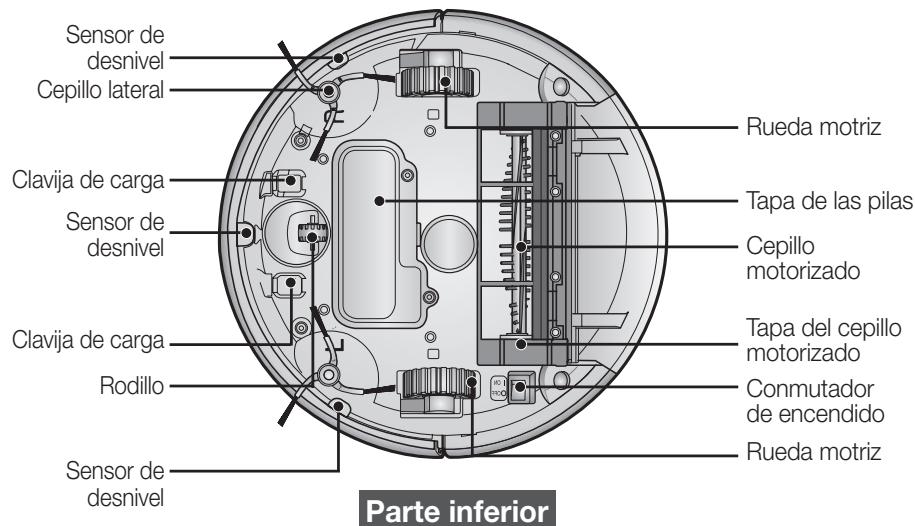

15 Componentes 16 Nombre de cada componente

20 Instalación de la aspiradora robot 20 Orden de instalación 20 Apagado y encendido 21 Instalación del cargador 22 Carga 23 Acerca de la batería 24 Configuración de la hora 25 Montaje de la VIRTUAL GUARD 27 Acoplamiento de una mopa 27 Uso de la aspiradora robot 27 Inicio/parada de la limpieza 28 Recarga 29 Limpieza automática 30 Limpieza concentrada 31 Limpieza máxima 32 Limpieza manual 34 Limpieza programada 35 Configuración de la limpieza diaria 36 Uso de las funciones adicionales (Modo turbo, modo lateral) 36 Limpieza de la aspiradora robot 36 Debe recordar los métodos de mantenimiento y limpieza 36 Limpieza de la ventana del sensor y la cámara 37 Vaciado rápido del contenedor del polvo 37 Limpieza del contenedor del polvo y el filtro 39 Limpieza del cepillo motorizado 41 Limpieza del cepillo giratorio lateral para la limpieza de bordes 42 Limpieza de la rueda motriz 42 Mantenimiento de la mopa 43 Lista de comprobación antes de llamar al centro de atención al cliente 45 Solución de problemas según los códigos de error 46 Especificaciones del producto

ACERCA DE LA ALIMENTACIÓN ELÉCTRICA

No doble excesivamente el cable de alimentación ni coloque sobre él objetos pesados que puedan romperlo.

• Se puede producir una descarga eléctrica o un incendio.

Elimine cualquier resto de polvo o de agua del enchufe.

• De no hacerlo se podrá producir un mal funcionamiento o una descarga eléctrica.

No saque el enchufe tirando del cable de alimentación ni lo toque con las manos mojadas.

• Se puede producir una descarga eléctrica o un incendio.

No utilice enchufes múltiples en una sola toma. (No deje el cable expuesto sobre el suelo.)

• Se puede producir una descarga eléctrica o un incendio.

No utilice enchufes o cables dañados, ni tomas de pared sueltas.

• Se puede producir una descarga eléctrica o un incendio.

Información de seguridad

ANTES DE UTILIZAR

Antes de activar la aspiradora robot, compruebe que el contenedor del polvo está montado.

• Si el contenedor del polvo no está montado, la aspiradora no funciona.

No utilice nunca la aspiradora en lugares donde haya materiales combustibles como:

• Lugares con velas o lámparas de escritorio en el suelo.
• Lugares con fuegos sin vigilancia (llamas o ascuas).
• Lugares donde haya gasolina, alcohol destilado, disolventes, ceniceros con cigarrillos encendidos, etc.

La aspiradora robot solo es para uso doméstico. No la utilice en los siguientes lugares.

• Buhardillas, sótanos, almacenes, edificios industriales, habitaciones separadas alejadas del edificio principal, lugares expuestos a condiciones de humedad, como cuartos de baño o lavaderos, ni en lugares estrechos o elevados como mesas o estantes. Se pueden producir daños graves (funcionamiento anómalo o roturas) cuando se utilice en estos lugares.

Abra todas las puertas cuando limpie las habitaciones.

• Si una puerta está cerrada, la aspiradora no entrará en esta habitación.
• Sin embargo, debe cerrar la puerta principal, la de la terraza, la del cuarto de baño, y la de cualquier otra habitación desde donde la aspiradora pueda caer a un piso inferior.

Para limpiar alfombras con grandes borlas, pliegue estas bajo la alfombra.

• Las borlas pueden dañar la alfombra y la aspiradora, ya que pueden quedar atrapadas por la rueda motriz o el cepillo motorizado.

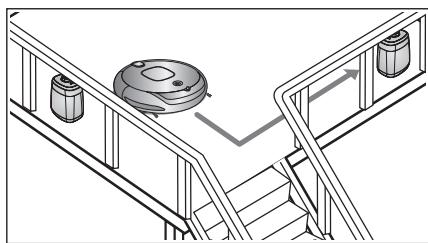

Si el sensor de desnivel está sucio, la aspiradora robot puede caer por escaleras, barandillas, etc.

Podría causar lesiones personales o dañarse el producto.

Para prevenir este riesgo, instale la VIRTUAL GUARD (configuración del modo Valla) delante de las zonas peligrosas. Y limpie la ventana del sensor para que la cámara no acepte órdenes erróneas.

Información de seguridad

ANTES DE UTILIZAR

Retire previamente los objetos frágiles de la zona que vaya a limpiar.

• Antes de limpiar, retire cualquier objeto.
• Retire objetos frágiles como cerámica, cristal, jarrones, etc.
• La aspiradora robot no reconoce monedas, anillos ni otros objetos valiosos como joyas.

Antes de aspirar, retire los objetos diseminados por el suelo.

• La aspiradora robot está diseñada para detectar obstáculos a 5 cm de distancia.
• Las toallas de baño, las alfombrillas de cuartos de baño, entradas y de otras habitaciones, los cables de alimentación, los manteles o los cinturones se pueden enrollar en la rueda motriz o el cepillo motorizado. Esto puede hacer que los objetos se caigan de la mesa.

Haga saber a los miembros de la familia (u otros residentes) que deben tener cuidado al efectuar la limpieza o cuando utilicen el modo de limpieza programada.

• Si se hace funcionar la aspiradora robot cuando hay niños, ellos pueden tropezar con ella y caerse.

Procure que los niños no pisen la aspiradora ni se sienten sobre ella.

• Los niños se pueden caer y lesionarse o el producto se puede dañar seriamente.

Si hay niños o mascotas solos, desactive el conmutador de encendido de la aspiradora robot.

• La aspiradora robot puede atraer su atención.
• Si la rueda motriz o el cepillo motorizado atrapa los dedos, los pies, la ropa o el pelo, se pueden producir lesiones.
• Si un niño o una mascota se encuentran en el camino de la aspiradora, esta puede identificarlos como un obstáculo y no efectuar la limpieza de dicha zona.
• Cuando se desactiva el conmutador de encendido, se corta el suministro de alimentación y se desactivan todas las funciones.

Cuando instale la estación de energía, no deje el cable de alimentación expuesto en el suelo.

• Cuando la aspiradora robot se recarga automáticamente o pasa bajo la estación de energía, puede arrastrar el cable de alimentación alrededor de ella.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

• La aspiradora robot tiene una función de autorrecarga, pero, si el cable de alimentación de la estación de carga está desenchufado, no podrá cargar la batería automáticamente.

Información de seguridad

ANTES DE UTILIZAR

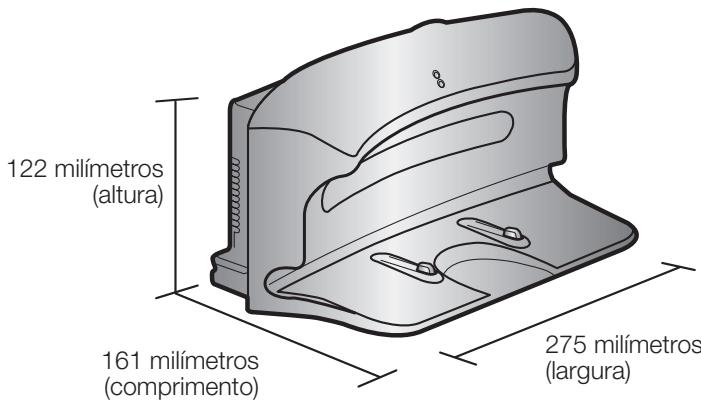

Instale el cargador en un lugar fácilmente accesible para la aspiradora robot.

• Si el cargador está instalado en un rincón, se pueden provocar movimientos innecesarios y se puede perturbar el proceso de recarga automática.

Los objetos colocados delante del cargador impedirán que la aspiradora robot se recargue automáticamente.

• Deje el aire libre de objetos.

No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.

No cortocircuite las clavijas de carga con objetos metálicos, como varillas, destornilladores, etc.

• Se podrá dañar seriamente el cargador.

Asegúrese de que no haya ningún resto de líquidos en la estación de carga.

• De no hacerlo se podrá producir un incendio o una descarga eléctrica.

Asegúrese de que la aspiradora robot no aspire ni se desplace sobre líquidos como agua, aceite o suciedades de las mascotas.

• Se podrá dañar seriamente el producto.
• Las ruedas pueden esparcir los líquidos y extender la suciedad.

No utilice el cargador con otros propuestos.

• Podría dañar seriamente el cargador o causar un incendio.

Información de seguridad

DURANTE LA UTILIZACIÓN

No se puede utilizar esta aspiradora robot en alfombras gruesas.

• La aspiradora robot puede presentar problemas de funcionamiento.
• Se pueden dañar las alfombras.

No utilice la aspiradora robot sobre una mesa o lugares elevados.

• Se podrá dañar en caso de caída accidental.

Durante el funcionamiento, la aspiradora robot puede chocar con muebles, como las patas de las sillas y de las mesas, los muebles de poco cuerpo y largos, etc.

• Para un rendimiento más limpio y rápido, coloque las sillas sobre una mesa.

Durante la limpieza, quite inmediatamente los papeles grandes o bolsas de plástico que pueda haber en la aspiradora.

• Si utiliza la aspiradora largo tiempo con un puerto de entrada obstruido, se puede dañar seriamente el producto.

Si se oye un sonido no habitual, se notan olores o se ve humo que procede de la aspiradora robot, desconecte inmediatamente el conmutador de encendido y llame al centro de atención al cliente.

La aspiradora robot no puede continuar funcionando si queda atrapada en la entrada o en el umbral de la terraza.

• La aspiradora robot detendrá su funcionamiento por razones de seguridad si durante 5 horas no se puede mover.
• Para reanudar el funcionamiento, se debe apagar el conmutador de encendido y encenderlo de nuevo tras mover la aspiradora a un lugar donde pueda continuar funcionando.

Información de seguridad

DURANTE LA UTILIZACIÓN

La aspiradora robot no puede limpiar completamente los lugares a los que no pueda acceder, como los rincones y los espacios entre los sofás y las paredes.

• Debe limpiar estas áreas de vez en cuando.

Después de la limpieza, pueden quedar acumulaciones de polvo formadas durante la limpieza que la aspiradora no pueda aspirar.

• En tales casos, estas acumulaciones de polvo se han de eliminar con otro uso de limpieza.

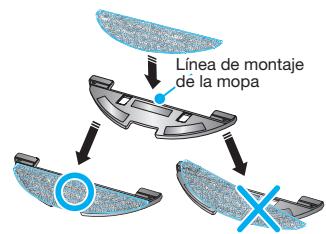

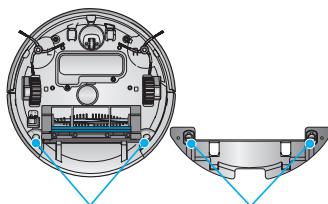

La aspiradora robot no se puede mover sobre las alfombras con la mopa instalada.

• Para limpiar una alfombra, retire la mopa y la placa.

Este producto no es adecuado para mopas húmedas.

LIMPIEZA Y MANTENIMIENTO

Para limpiar el producto, no rocíe el exterior directamente con agua ni utilice materiales volátiles como benceno, disolventes o alcohol.

• Se podrá dañar seriamente el producto.

No presione con fuerza el paragolpes de la aspiradora robot.

• Si se daña el sensor del paragolpes, la aspiradora robot puede chocar con las paredes o los muebles.

Nadie que no sea un técnico de servicio cualificado debe montar o desmontar la unidad.

• Se podrá dañar el producto.

Información de seguridad

LIMPIEZA Y MANTENIMIENTO

Elimine regularmente cualquier sustancia extraña que se acumule en los sensores de obstáculos o de desnivel.

• La suciedad acumulada en los sensores puede hacer que estos no funcionen correctamente.

Para eliminar las sustancias extrañas, utilice siempre el cepillo de limpieza cuando el conmutador de encendido esté desactivado.

• De no hacerlo, la unidad podrá activarse repentinamente y provocar lesiones personales o dañar el producto.

Si el cable de alimentación está dañado, debe sustituirlo un técnico cualificado del servicio de atención al cliente.

• De no hacerlo se podrá producir un incendio o una descarga eléctrica.

Antes de limpiar el cargador, asegúrese de desconectar el cable de alimentación por razones de seguridad.

Después de la limpieza, lave la mopa y séquela completamente antes de utilizarla de nuevo.

• De no hacerlo se podrían originar malos olores.

Póngase en contacto con el centro de atención al cliente de Samsung Electronics para sustituir la batería.

• Si no se utilizan las baterías originales se puede dañar el producto.

* Información sobre las pilas:

Tamaño AA Ni-MH, UNION SUPPO, Modelo HPY, 12 unidades.

Características del producto

UTIL FUNCIÓN DE VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediante el modo Defensa (puerta virtual).

- ¿Qué es el Reconocimiento de la forma del techo (Visionary mapping™)?

Esta función reconoce la forma del techo mediante una cámara colocada en la parte superior del aparato para identificar el área que se debe limpiar y determina el mejor modo de partir por cada sección de la superficie y de limpiarla.

LIMPIEZA DELICADA DE CADA RINCÓN

Se proporcionan varios modos de limpieza para satisfacer cada necesidad.

1. Tipo automático: Limpia la habitación automáticamente.
2. Modo concentrado: Limpia intensivamente una zona determinada. Se puede usar para eliminar restos de pan o galletas.
3. Modo máximo: Funciona hasta que la batería casi se ha agotado.

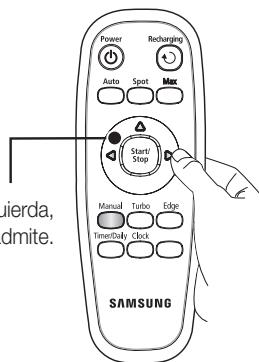

4. Modo manual: Se puede limpiar el suelo manualmente desplazando la aspiradora robot con el mando a distancia.
5. Modo Turbo: En este modo el cepillo motorizado gira a su máxima velocidad y permite una limpieza más efectiva. (Se puede cambiar de modo con el mando a distancia.)
6. Modelo lateral: Cuando el sensor de obstáculos detecta un obstáculo durante la limpieza, la aspiradora robot reduce la velocidad para minimizar el impacto; el sensor paragolpes también funciona para reducirlo. Limpia los rincones acercándose lo más posible a ellos.
7. Tipo de limpieza programada: La aspiradora se pone en funcionamiento a la hora especificada.
8. Modelo de limpieza diaria: La aspiradora robot limpia el suelo cada día a la hora asignada.

FÁCIL EXTRACCIÓN DEL POLVO

La tapa para el polvo en la parte superior permite un fácil vaciado de este mediante una aspiradora normal, con lo que se evita que el polvo se extienda por toda la habitación.

Características del producto

RECARGA AUTOMÁTICA

Cuando la batería está baja, se guía automáticamente a la aspiradora robot hasta el cargador para efectuar la recarga automática.

CEPILLO GIRATORIO LATERAL DE LIMPIEZA DE BORDES

El cepillo giratorio lateral de limpieza de bordes limpia el polvo de los bordes.

CRUCE DE UMBRALES

El innovador sistema de propulsión de la aspiradora robot permite cruzar los umbrales de 1.5 cm de altura y así limpiar todas las habitaciones. Es posible que el aspirador robot no sea capaz de cruzar los desniveles de 1.5 cm de alto dependiendo de sus formas.

ANTICHOQUES

La aspiradora robot detecta y evita los obstáculos en dos fases. Primero, los 8 sensores de obstáculos detectan los obstáculos en la fase 1 y si la aspiradora no puede evitar el choque, los 2 sensores paragolpes amortiguan el impacto.

ANTICAÍDAS

Los 3 sensores de desnivel detectan las zonas descendentes, como escalones o umbrales de las puertas, para impedir que la aspiradora robot pueda caer por las escaleras.

DISPOSITIVO DE SEGURIDAD

Cuando la aspiradora robot se levanta del suelo durante la limpieza, un sensor de detección detiene automáticamente las ruedas motrices, el cepillo motorizado, el motor de succión y el cepillo giratorio lateral.

Montaje de la aspiradora

COMPONENTES

Cuerpo principal Mando a distancia

Cargador (estación)

- Otros componentes

(Pilas tipo AAA) Manual del usuario/ 2 pilas

VIRTUAL GUARD

Filtro de repuesto

Cepillo de limpieza

Soporte del mando a distancia

Mopa de microfibras

Placa de la mopa

NOMBRE DE CADA COMPONENTE

[Unidad principal] Frontal

Lateral

NOMBRE DE CADA COMPONENTE

[Cargador (estación)]

[VIRTUAL GUARD]

Instalación de las pilas

Las pilas no se suministran con el producto. Se deben adquirir por separado. Antes de utilizar el aparato debe instalar las pilas alcalinas (como D).

1

Levante la tapa de la VIRTUAL GUARD presionando la pestaña de bloqueo.

2

Instale las pilas en la VIRTUAL GUARD como se muestra en la ilustración. (Si las pilas se instalan con la polaridad incorrecta, la VIRTUAL GUARD no funciona.)

3

Tras insertar una punta de la tapa en la ranura, presione en el otro extremo hasta que oiga un clic.

• Especificaciones: Pilas alcalinas tipo D (LR20)

[ Mando a distancia ]

Instalación de las pilas del mando a distancia

Cuando se adquiere el producto, las pilas del mando a distancia no están instaladas. Antes de utilizar el aparato, deben instalar las pilas alcalinas (tipo AAA).

1

Levante la tapa del compartimento de las pilas del mando a distancia presionando la pestaña de bloqueo.

2

Instale las pilas en el mando a distancia como se muestra en la ilustración. (Si las pilas se instalan con la polaridad incorrecta, el mando a distancia no funciona.)

3

Tras insertar una punta de la tapa en la ranura, presione en el extremo opuesto hasta que oiga un clic.

* Especificaciones: Pilas alcalinas tipo AAA.

NOMBRE DE CADA COMPONENTE

[Pantalla]

PANTALLA

1. Pantalla de nombres

• Muestra el temporizador, el estado de progreso y los códigos de error mediante números, letras y gráficos.

2. Indicador del nivel de la batería

• Cargando: Muestra el progreso de la energía en 3 pasos.
• En uso: Muestra el nivel de la energía. El nivel de la energía de la batería se va reduciendo en cada nivel desde FULL durante el funcionamiento. (Cuando la batería se ha descargado completamente, un nivel parpadea bajo "LO")

3. Limpieza programada

• Cuando se programa la limpieza, se ilumina el icono de la limpieza programada.

4. Diario

• Cuando se programa la limpieza diaria, se ilumina el icono Diario.

5. Recarga

• Este icono se enciende cuando la aspiradora robot regresa a la estación de energía para cargar la batería.

6. Pantalla del modo de limpieza

• Cada vez que se pulsa el botón del modo de limpieza, se muestra el modo de limpieza correspondiente.

(a) Modo automático: Este icono se enciende cuando se selecciona el modo de limpieza automática. (b) Modo concentrado: Este icono se enciende cuando se selecciona el modo de limpieza concentrada. (c) Modo máximo: Este icono se enciende cuando se selecciona el modo de limpieza máximo. (d) Modo manual: Este icono se enciende cuando se selecciona el modo de limpieza manual.

BOTONES

7. Inicio/Parada

• Pulsar para iniciar/detener la limpieza.

8. Modo de limpieza

• Pulsar para seleccionar el modo de limpieza. Tras seleccionar el modo de limpieza, pulse el botón (Start Stop) para iniciar la limpieza.

9. Temporizador/Diario

• Pulsar para programar una limpieza.

10. Recarga

• Cuando se pulsa este botón, se enciende el icono de recarga y la aspiradora robot regresa a la estación de energía para cargar la batería.

Funcionalidad de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

ORDEN DE INSTALACIÓN

1. Apagado y encendido

Para usar la aspiradora robot se debe activar el conmutador de encendido de la parte inferior de la unidad principal.

2. Instalación del cargador

Para cargar la aspiradora robot, primero se debe instalar el cargador. Dado que la batería está descargada cuando se adquiere el producto, se ha de cargar esta completamente antes de utilizarla.

3. Carga de la batería

Antes de utilizar la aspiradora robot se debe cargar completamente la batería.

4. Configuración de la hora

Se debe configurar la hora para utilizar las opciones de limpieza programada y limpieza diaria.

5. Montaje de la VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediante el modo Defensa (puerta virtual).

6. Acoplamiento de una mopa

Acople la mopa en la parte inferior de la aspiradora robot.

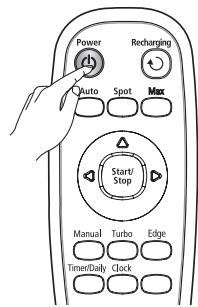

APAGADO Y ENCENDIDO

Para usar la aspiradora robot, primero se debe activar el conmutador de encendido.

Si se apaga el conmutador de encendido, todas las configuraciones se restablecen.

1. Dé la vuelta a la unidad principal y active el conmutador de encendido.

• Si los iconos no se encienden, quiere decir que la batería está descargada. En tal caso, conecte la aspiradora robot en la base de carga después de activar el conmutador de encendido.
• Tenga en cuenta que si desactiva el conmutador de encendido se restablecerán todas las configuraciones.
• Si no se pulsa ningún botón durante unas 5 horas posteriores al encendido de la aspiradora, la alimentación se apaga automáticamente a fin de impedir que la batería se descargue. Para volver a encenderla, mantenga pulsado un momento el botón (Star/Stop) (Inicio/Parada) del cuerpo principal o del mando a distancia.

Si se desactiva el conmutador de encendido, la aspiradora robot no se cargará excepto si está conectada en la estación de carga.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

INSTALACIÓN DEL CARGADOR

1. Instale el cargador en una superficie plana.

1. No debe haber obstáculos a menos de 0,5 m a izquierda y derecha ni a 1 m frontalmente.

1. Instale el cargador en un lugar donde la aspiradora robot pueda acceder fácilmente.

1. Disponga el cable de alimentación ordenadamente en la pared.

1. Si el suelo es de madera, instale el cargador en la misma dirección que las vetas de la madera.

Mantenga el cable de alimentación del cargador constantemente enchufado en la toma de corriente.

• Si el cargador no recibe alimentación, la aspiradora robot no podrá encontrar el cargador por lo que no se podrá cargar automáticamente.
• Si la aspiradora robot está separada del cargador, la batería se descargará automáticamente.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

CARGA

Cuando se adquiere el producto, la batería está totalmente descargada, por lo que la aspiradora se debe cargar manualmente.

Active el conmutador de encendido de la parte inferior del producto.

1. Tras alinear las clavijas de carga de la unidad principal con la clavija de carga de la estación de carga, pulse la unidad principal hasta que oiga un sonido de "recargando alimentación" en el cargador.
2. La lámpara de carga se ilumina en color verde.

1. Compruebe el estado de la energía de la aspiradora robot.
2. Cuando se inicia la energía, el indicador de nivel de la batería y "D" se muestran secuencialmente en la pantalla.
3. Cuando se completa la carga, el indicador de nivel de la batería y "FULL" se muestran secuencialmente en la pantalla.

Carga completa

• Cuando el indicador del nivel de la batería parpadea durante la limpieza, la aspiradora robot se detiene y automáticamente se carga ella misma en el cargador.
• Cuando el nivel de la batería parpadea y se muestra "LO" durante la limpieza, la aspiradora robot no se puede controlar mediante el mando a distancia ni los botones de la unidad principal. En tal caso, lleve directamente la aspiradora robot hasta el cargador para que se cargue la batería. (Esto es cuando la batería se ha descargado por completo.)

Carga completa Cargando Se requiere carga

• Cuando se adquiere el producto, la carga completa de la batería tarda alrededor de 120 horas y la aspiradora funciona durante aproximadamente 90 horas.
• Cuando se carga la batería cuando esta está sobrecalentada, el tiempo de carga se incrementa. Medidas que hay que tomar cuando la energía no es uniforme. Si la aspiradora robot no se puede cargar automáticamente:
• Desactive y active (restablezca) el conmutador de encendido de la parte inferior de la aspiradora robot.
• Vuelva a conectar la alimentación del cargador (restablezca).
• Compruebe si hay sustancias extrañas en el conector del cargador y limpie el conector del cargador de la unidad principal y el cargador con un paño seco.
• Compruebe si hay objetos cerca del cargador que hagan de reflectores potentes.
• Si separa la aspiradora robot del cargador, se descarga de modo natural.
• Cargue la aspiradora robot con el cargador, si es posible. (Cuando deba ausentarse de su domicilio durante largos periodos por un viaje de negocios, vacaciones, etc., desactive el conmutador de encendido de la aspiradora robot y desenchufe el cargador antes de guardarlos.)

Funcionalidad de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

ACERCA DE LA BATERÍA

• La aspiradora robot funciona con pilas recargables de níquel e hidruro metálico (NiMH) respetuosas con el medio ambiente y una función de prevención de sobrecarga garantiza una amplia duración de la vida útil. La batería tiene un período de garantía de 6 meses.
• Cuando adquiera las pilas, solicite al centro de atención al cliente el símbolo (SAMSUNG) de pieza original y el número del modelo.
• Información sobre las pilas: Tamaño AA Ni-MH, UNION SUPPO, Modelo HPY, 12 unidades.

• Estas pilas son solo para aspiradoras robot de Samsung. Está estrictamente prohibido utilizarlas en otros aparatos o con otros propósitos.
• No trate de desmontar, reparar ni modificar las pilas.
• Cargue las pilas en un lugar con buena ventilación.
• No exponga las pilas al fuego ni las caliente.
• No conecte un cortocircuito entre los polos (+) o (-) de las pilas.
• Consérvelas en el interior (0°C ~ 40°C).
• Antes de deshacerse de este producto, deseche las pilas de un modo respetuoso con el medio ambiente.
• No deseche las pilas junto con la basura doméstica.
• Para deshacerse de las pilas agotadas, siga las normas locales.
• Si las pilas están estropeadas, no las desmonte. Póngase en contacto con el centro de atención al cliente más cercano.
• Un tiempo de carga prolongado y una duración más corta indican que las pilas están cerca del fin de su vida útil. Póngase en contacto con un centro de atención al cliente autorizado para reemplazar las pilas.

El usuario no puede cambiar la batería recargable incorporada en este producto. Para obtener información sobre cómo cambiarla, debe ponerse en contacto con el proveedor.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ROBOT

CONFIGURACIÓN DE LA HORA

Para usar adecuadamente las funciones de limpieza programada y limpieza diaria es necesario configurar la hora. Sólo se puede configurar la hora con el mando a distancia.

Sólo se puede configurar la hora con el mando a distancia.

Supongamos que son las 07:00 a.m.

Mando a distancia

Secuencia de configuración

1 Introduzca la "hora" actual.

2 Acceda al modo de configuración.

3 Establezca la "hora".

4 Introduzca los "minutos" actuales.

5 Finalice la configuración.

• Para salir del modo de configuración de la hora cuando ajusta esta, pulse el botón (Start) en vez del de configuración de la hora.
• Una vez establecida una limpieza programada, no se puede cambiar la configuración de la hora.

Funcionamiento de la aspiradora

INSTALACIÓN DE LA ASPIRADORA ORBOT

MONTAJE DE LA VIRTUAL GUARD

Se puede confinar la aspiradora robot en una zona determinada mediante el modo Valla (pared virtual) o limpiar cada sección una por una mediante el modo Defensa (puerta virtual).

Funcionamiento de

1. Funcionamiento de la lámpara de modelos

• Modo Valla (pared virtual): La lámpara roja parpadea.
• Modo Defensa (puerta virtual): La lámpara verde parpadea.
• Des.: la lámpara se apaga.

2. Configuración del modo

• Cada vez que se pulsa el botón de modo/alimentación, se selecciona como Valla (pared virtual) → modo Defensa (puerta virtual) → apagar alimentación en este orden.
• La distancia mínima de la pared virtual es de 2,5 m, y puede variar dependiendo de los alrededores y el estado de movimiento del robot.

Creación de una valla (pared virtual)

La VIRTUAL GUARD crea una barrera invisible que la aspiradora robot no pueda cruzar.

Por ejemplo, delante de macetas, muebles, la puerta principal, etc.

1. Seleccione el modo Valla (pared virtual) mediante el botón de modo/alimentación.

• La lámpara de modo parpadea en color rojo.

2. Instale la VIRTUAL GUARD delante del área cuyo acceso se desee bloquear.

• Instale la VIRTUAL GUARD de modo que el sensor de detección de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

Funcionalidad de la aspiradora

Uso del modo Defensa (puerta virtual)

La VIRTUAL GUARD crea una puerta invisible que la aspiradora no puede cruzar hasta que no se haya completado la limpieza de la habitación. La aspiradora cruza la puerta invisible una vez completada la limpieza de la habitación.

1. Seleccione el modo Defensa (puerta virtual) mediante el botón de alimentación.
2. La lámpara de modo parpadea en color verde.
3. Instale la VIRTUAL GUARD en la entrada de la habitación. Cargador VIRTUAL GUARD
4. Instale la VIRTUAL GUARD de manera que el sensor de detección de distancia pueda formar una barrera invisible que la aspiradora robot no pueda cruzar.

• Si no utiliza la VIRTUAL GUARD, apague la alimentación. (Si no va a utilizar la aspiradora robot durante un periodo largo, quite las pilas para evitar que se descarguen.)
• Si el botón de modo/alimentación no funciona, indica que las pilas se han agotado. En este caso, cambie las pilas. (Especificaciones: Pilas alcalinas tipo D (LR20))
• Puede adquirir una VIRTUAL GUARD adicional en el centro de atención al cliente de Samsung Electronics, Co., Ltd.
• Dado que se forma una barrera invisible para evitar que la aspiradora robot choque contra la VIRTUAL GUARD, se recomienda instalar la VIRTUAL GUARD a menos de 30 cm de las paredes exteriores.

Acerca del sensor irDA.

• Es posible que la transmisión de la señal infrarroja experimente dificultades en lugares expuestos a una iluminación halógena o en exteriores.
• La aspiradora robot utiliza 3 dispositivos infrarrojos y es posible que un dispositivo no funcione delante de otro dispositivo que
• Cuando se controla la aspiradora robot con el mando a distancia, esta puede cruzar la valla virtual de la VIRTUAL GUARD o chocar contra un obstáculo, ya que la señal del mando a distancia tiene prioridad sobre la señal de la VIRTUAL GUARD.
• Cuando se utiliza la aspiradora robot en un local (PC) o en distancias cortas, sucede que no funciona correctamente debido a interferencias en las señales infrarrojas.
• Instale la VIRTUAL GUARD apartada del cargador; ya que la carga automática se puede interrumpir si la VIRTUAL GUARD está cerca del cargador.
• Si se utilizan al mismo tiempo varias aspiradoras robot, puede que no trabajen correctamente por interferencias en las señales infrarrojas.

[Prioridad de la señal infrarroja]

Mando a distancia

VIRTUAL GUARD

Cargador

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

La mopa de microfibra elimina el polvo eficazmente.

Montaje de la mopa

1. Monte la mopa en la fijación de velcro de la placa.

• Monte la mopa de manera que no tape la línea de montaje de la mopa.

* Monte la mopa de forma que quede alineada con la línea de montaje de la mopa.

2. Alinee los orificios de la placa de la mopa con las piezas de fijación de la parte inferior de la aspiradora robot y empújelas hasta que oiga un 'clic'.

• Tenga en cuenta que si no instala la mopa correctamente, se puede desprender durante la limpieza.

Fijaciones para instalar la placa de la mopa. Orificios de fijación de la placa de la mopa.

3. Ponga sobre el suelo la placa con la mopa instalada y presione.

• La aspiradora robot no se puede mover sobre las alfombras con la mopa instalada. Para limpiar una alfombra, retire la mopa y la placa.
• Después de la limpieza, lave la mopa.
• No utilice la mopa hasta que no esté bien seca. (No se debe utilizar una mopa húmeda.)
• Si en el suelo hay algo líquido, como café, no utilice la mopa si no quiere que la suciedad se extienda por el suelo.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

INICIO/PARADA DE LA LIMPIEZA

Todas las funciones de la aspiradora robot se pueden ejecutar o detener.

• Cada función de la aspiradora robot solo puede ejecutarse si está activado el conmutador de encendido.
• Cuando la aspiradora robot está funcionando, pulse el botón (Start) para cancelar el funcionamiento y seleccione una función.

Apagado y encendido

Encendido

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Pulse el botón (Start/Stop)

Apagado

• Mando a distancia: Pulse el botón [Power].
• Unidad principal: Mantenga pulsado el botón (Start) durante 3 segundos.

Uso del mando a distancia

Inicio o parada de la limpieza

Inicio

• Mando a distancia: Pulse los botones Automático, Concentrado, Máximo, Manual.
• Unidad principal: Seleccione los modos de limpieza Automática/Concentrado/Máximo/Manual mediante el botón (Mode) y, a continuación, pulse el botón (Step).
• Una vez iniciada la limpieza, la aspiradora robot comienza a moverse.
• Si se pulsa el botón (Start) sin seleccionar ningún modo de limpieza, se inicia el modo de limpieza automática.

Parada

• Para detener la limpieza, pulse el botón (Start/Stop) del mando a distancia o de la unidad principal.
• Cuando se detiene la limpieza, la aspiradora robot deja de moverse.

Uso de los botones de la unidad principal

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

RECARGA

Mediante el botón de recarga puede hacer que la aspiradora robot vaya hasta el cargador para cargar la batería.

• Cuando la aspiradora robot está en funcionamiento, pulse el botón (Start) para cancelar el funcionamiento y pulse el botón de recarga.

1. Pulse el botón de recarga.
2. Se activa el icono (f) de la unidad principal y la aspiradora robot regresa hasta el cargador.
3. Para detener la aspiradora robot cuando se dirige al cargador, pulse el botón (Start/Stop).
4. Para probar la función de carga automática, pulse el botón de recarga cuando la aspiradora robot está a menos de 1,5 m de distancia del cargador.

Uso del mando a distancia

Solución de problemas cuando la aspiradora robot no se dirige hacia el cargador.

• Compruebe la instalación del cargador.
• Puede que el cargador se oculte en una ubicación desde donde no pueda guiar la aspiradora robot hacia el cargador.
• Puede que el cargador esté a más de 5 m de distancia de la aspiradora robot.

Quizás sea necesario un periodo de tiempo mayor para que la aspiradora robot llegue al cargador.

• Cargue la aspiradora robot manualmente en los siguientes casos.
• Si el cargador está situado en un rincón.
• Si la batería está totalmente descargada.
• Si la aspiradora robot se ha quedado atrapada por un obstáculo, por ejemplo, un mueble.
• Si la aspiradora robot no puede cruzar el umbral de una puerta para llegar al lugar donde se encuentra el cargador.

Uso de los botones de la unidad principal

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA AUTOMÁTICA

La aspiradora robot se mueve por sí misma y limpia automáticamente la casa hasta completar la limpieza.

Si se empieza la limpieza cuando la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición original del cargador durante sus desplazamientos. Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de

carga y reanudará la limpieza una vez recargada la batería. (Número de trabajos de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia Secuencia de configuración

1 Establecer el modo.

2 Cancelar el modo.

NOTA

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot ha evaluado que ya se ha completado la limpieza, no se ejecuta la función de reanudar la limpieza.
• Si se mueve la aspiradora robot durante la carga o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza y no reanuda esta.

• No quites la aspiradora robot ni pulses ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciarla desde el principio.
• Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB) (Turbo desactivado) alternativamente. Cuando se muestra Turbo, se puede limpiar en el modo Turbo.
• Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge) (Lateral activado) o (Off Edge) (Lateral desactivado) alternativamente. Cuando On Edge (Lateral) está activado, se puede limpiar en el modo Lateral.
• Si se seleccionan los modos Turbo (Turbo) y Edge (Lateral) al mismo tiempo, (E8888 → Ed92) se muestra en la pantalla alternativamente.

Modo Normal

Modo Turbo

Modo Lateral

Limpieza completada

Funcionalidad de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA CONCENTRADA

Se puede limpiar fácilmente una zona específica con gran cantidad de migas de pan, polvo, etc.

• Coloque la aspiradora robot en la zona que desee limpiar y ejecute la dirección de limpieza concentrada.

Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración

1 Establecer el modo.

2 Cancel el modo.

Modo Normal

Modo Turbo

• En el modo de limpieza concentrada, la aspiradora robot limpia una zona de 1,5 m de largo y 1,5 m de ancho.
• Una vez completada la limpieza, en la pantalla de la aspiradora se muestra Final, Parada y En espera.

NOTA

Cuando la aspiradora robot está conectada a la estación de energía, no se admite la limpieza concentrada.

• Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB) (Turbo desactivado) alternativamente. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge 2) (Lateral activado) o (Off Edge 2) (Lateral desactivado) alternativamente. Cuando On Edge (Lateral) está activado, se puede limpiar el suelo en el modo Lateral.
• Si se seleccionan los modos Turbo (Turbo) y Edge (Lateral) al mismo tiempo, (E888→Ed92) se muestra en la pantalla alternativamente.

Modo Lateral

Limpieza completada

Funcionalidad de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MÁXIMA

La aspiradora robot se mueve automáticamente y limpia mientras la batería tiene energía y el nivel de esta parpadea solo en un nivel.

Si se empieza la limpieza mientras la aspiradora robot está conectada en la estación de carga, el tiempo de regreso al cargador se reduce ya que la aspiradora robot recuerda la posición del cargador durante sus desplazamientos. ■ Si durante la limpieza el nivel de la batería baja demasiado, la aspiradora robot regresa automáticamente a la estación de carga y reanuda la limpieza una vez cargada la batería. (Número de problemas de limpieza reanudados: Una vez)

Botón de la unidad principal Botón del mando a distancia | Secuencia de configuración

Establecer el modo.

Cancelar el modo.

NOTA

Modo Normal

Modo Turbo

Acerca de la función de reanudar la limpieza

• Si la aspiradora robot considera que ya se ha completado la limpieza, no se ejecuta la reanudación de la limpieza.
• Si se mueve la aspiradora robot durante la energía o se pulsa un botón, la aspiradora robot considera que ya se ha completado la limpieza (y la limpieza no se reanuda).
• No mueva la aspiradora robot ni pulse ningún botón durante la limpieza. De lo contrario, la aspiradora robot considerará que debe completar la limpieza y volverá a iniciar esta desde el principio.
• Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (8888888) (Turbo activado) o (88888888) (Turbo desactivado) alternativamente. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge 92) (Lateral activado) o (Off Edge 92) (Lateral desactivado) alternativamente. Cuando On Edge (Lateral) está activado, se puede limpiar el suelo en el modo Lateral.
• Si se seleccionan los modos Turbo (Turbo) y Edge (Lateral) al mismo tiempo, (E8888→ Edge) se muestra en la pantalla alternativamente.

Modo Lateral

Funcionalidad de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA MANUAL

Con el mando a distancia se puede mover la aspiradora robot para limpiar directamente una zona concreta.

• Coloque la aspiradora robot en la zona que desee limpiar y ejecute la referencia de limpieza manual.
• Se puede limpiar manualmente solo con el mando a distancia.

Botón de la unidad principal | Botón del mando a distancia | Secuencia de configuración

• Mientras la aspiradora robot está conectada en la estación de carga, no es posible realizar la limpieza manual.
• Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB) (Turbo desactivado) alternativamente. Cuando se muestra Turbo, se puede limpiar el suelo en el modo Turbo.
• Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Edge 92) (Lateral activado) o (Off Edge 92) (Lateral desactivado) alternativamente. Cuando On Edge (Lateral) está activado, se puede limpiar el suelo en el modo Lateral.
• Si se seleccionan los modos Turbo (Turbo) y Edge (Lateral) al mismo tiempo, (E888→Ed92) se muestra en la pantalla alternativamente.

Los botones de dirección (Adelante, izquierda, derecha) no admiten la función anterior.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

LIMPIEZA PROGRAMADA

Se puede programar la aspiradora robot para que inicie la limpieza a una hora determinada. (Tiempo de retardo: Hasta 23 horas)

• La limpieza programada solo se efectúa cuando la aspiradora robot está conectada en la estación de carga.

Botón de launidad principal	Botón del mando a distancia	Secuencia de configuración	Eemple: Hora actual: 07:00 a.m. Hora de inizio de la limpieza: 09:30 a.m.
Timer/Daily	Timer/Daily	1 Acceda al modo de limpieza programada y confirme que la hora establecida es la correcta.	AM 07:00
Timer/Daily	Timer/Daily	2 Inicia la configuración.	AM Parpadea
Mode Recharging	Domicilio Start Stop	3 Establishzca la "hora".	AM Parpadea
Timer/Daily	Timer/Daily	4 Confirme la "hora".	AM Parpadea
Mode Recharging	Domicilio Start Stop	5 Establishzca los "minutos".	AM Parpadea
Timer/Daily	Timer/Daily	6 Termine la configuración.	AM 09:30
Start Stop	Start Stop	Cancele la configuración.	El icono se apaga.

NOTA

Cuando se complete la configuración y se pulsa el botón ( (Dist/Step) ) en vez del botón de inicio retardado/diaria, se sale del modo de limpieza programada.

Funcionamiento de la aspiradora

USO DE LA ASPIRADORA ROBOT

CONFIGURACIÓN DE LA LIMPIEZA DIARIA

Se puede programar que la aspiradora robot inicie la limpieza cada día a una hora determinada.

• La limpieza diaria solo se efectúa cuando la aspiradora robot está conectada en la estación de carga.

Main unit button	Remote control button	Configuration Sequence	Eemplo: Hora actual: 07:00 a.m. Hora de inicio de la limpieza: 09:30 a.m.
Timer/Daily Seccos	Timer/Daily Seccos	1 Acceda al modo de limpieza diaria y confirmme que la hora establecida es la correcta. (Compruebe la hora de laresherva.)	AM 07:00
Timer/Daily	Timer/Daily	2 Inicia la configuración.	AM 07:00 Daily
Mode Recharging	Diminut Start/Stop Ruminatar	3 Establishzca la "hora".	AM 09:00 Daily
Timer/Daily	Timer/Daily	4 Confirme la "hora".	AM 09:00 Daily
Mode Recharging	Diminut Start/Stop Ruminatar	5 Establishzca los "minutos".	AM 09:30 Daily
Timer/Daily	Timer/Daily	6 Termine la configuración.	AM 09:30 Daily
Timer/Daily Start/Stop	Timer/Daily Start/Stop	7 Cancele la configuración.	Daily El icono se apaga.

NOTA

Cuando se complete la configuración y se pulse el botón (Lap/Step) en vez del botón de inicio retardado/diaria, se sale del modo de limpieza programada.

Mantenimiento de las herramientas y del filtro

Las funciones adicionales permiten utilizar la aspiradora robot de una manera más fácil y cómoda.

Solo se pueden configurar las funciones adicionales con el mando a distancia.

Modo Turbo

Cuando se pulsa el botón Turbo (Turbo) del mando a distancia, en la pantalla se muestra (BBB) (Turbo activado) o (BBB BBB) (Turbo desactivado) alternativamente.

Turbo activado (modo Turbo): El cepillo motorizado gira a su máxima velocidad.

Turbo desactivado (modo Normal): El cepillo motorizado gira a su velocidad normal.

Modo Lateral

Cuando se pulsa el botón Edge (Lateral) del mando a distancia, en la pantalla se muestra (On Ed 92) (Lateral activado) o (OF F-Ed 92) (Lateral desactivado) alternativamente.

Lateral activado (modo Lateral): La aspiradora robot limpia el suelo tocando los obstáculos.

Lateral desactivado (modo de elusión): La aspiradora robot limpia el suelo sin tocar los obstáculos.

Cuando el modo Lateral está desactivado (modo de elusión), la aspiradora robot puede tener problemas con obstáculos delgados u oscuros.

LIMPIEZA DE LA ASPIRADORA ROBOT

DEBE RECORDAR LOS MÉTODOS DE MANTENIMIENTO Y LIMPIEZA

■ Si el conmutador de encendido está dañado, póngase en contacto con el agente de servicios para evitar accidentes. - No utilice dispositivos mecánicos o de otro tipo que no haya instalado el fabricante, ya que podrían acelerar la deformación de la aspiradora robot.

Desactive siempre el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot. La aspiradora robot podría ponerse en marcha repentinamente y causar lesiones personales.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA VENTANA DEL SENSOR Y LA CÁMARA

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• No rocíe agua, disolvente, benceno, etc., directamente sobre la unidad principal de la aspiradora robot.

• Limpie ligeramente la ventana del sensor o de la cámara con un paño suave.

Ventana del sensor frontal

Ventana del sensor frontal y de la cámara

Ventana del sensor de desnivel

Ventana del sensor posterior

LIMPIEZA DE LA ASPIRADORA ROBOT

VACIADO RÁPIDO DEL POLVO

• Se puede vaciar fácilmente el contenedor del polvo con una aspiradora normal, sin extraerlo del aparato.
• Abra la tapa de salida del polvo.

1. Introduzca la entrada de aire de la aspiradora bajo la salida del polvo; el contenedor se vaciará directamente en la bolsa de la aspiradora.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DEL CONTENEDOR DEL POLVO Y EL FILTRO

En primer lugar, vacíe el contenedor del polvo antes de limpiarlo.

• Cuando extraiga el contenedor del polvo, tenga cuidado de no derramar el polvo del contenedor. Vacíe el contenedor del polvo en los casos siguientes.
• Cuando se haya acumulado polvo dentro del contenedor.
• Cuando se reduzca la potencia de aspiración repentinamente.
• Cuando se incremente el ruido repentinamente.

1. Pulse el botón (PUSH) de extracción del contenedor del polvo y tire de este para extraerlo.

1. Extraiga el contenedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.

1. Extraiga el filtro del contenedor del polvo tirando en la dirección de la flecha como se muestra en la ilustración.

1. Limpie el polvo del filtro y del contenedor.
2. Puede lavarlos con agua.

1. Vuelva a montar el filtro en el contenedor del polvo.
2. La rejilla del filtro debe estar encarada hacia abajo. No se puede instalar en una dirección incorrecta.

1. Cierre la tapa del contenedor del filtro e instale este en la unidad principal.

[Estructura del contenedor del polvo]

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO MOTORIZADO

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

• Ya que el polvo del contenedor se pueda desparramar, antes de limpiar el cepillo motorizado debe extraer el contenedor del polvo.

1. Extraiga el contenedor del polvo pulsando el botón (PUSH) de extracción del contenedor del polvo.

1. Después de comprobar si hay sustancias extrañas, pulse el gancho que sujeta el cepillo motorizado para retirarlo.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

1. Levante el cepillo motorizado de la unidad principal.

1. Quite cualquier sustancia extraña, como pelos largos o hilos enrollados en el cepillo motorizado, utilizando un cepillo de limpieza o una aspiradora.

1. Una vez completada la limpieza, fije en primer lugar el lazo del cepillo de potencia donde se encuentra el conmutador de encendido y, a continuación, el otro de la misma forma.

1. Tras insertar 3+ puntas de la parte superior de la tapa, presione el extremo exterior hasta que oiga un 'clic'.

• Para impedir que la aspiradora robot se atasque, no aspire mondadientes ni bastoncillos de algodón.
• Cuando resulte difícil eliminar sustancias extrañas, póngase en contacto con un centro de atención al cliente.
• Dado que la aspiradora aspira el polvo del suelo, se pueden enrollar en el cepillo algunos hilos o cabellos largos. Compruebe y limpie el cepillo motorizado con regularidad.

Mantenimiento de las herramientas y del filtro

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DEL CEPILLO GIRATORIO LATERAL PARA LA LIMPIEZA DE BORDES

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

1. Compruebe si el cepillo giratorio lateral está doblado o si hay sustancias extrañas adheridas al cepillo.
2. Póngase unos guantes de goma, envuelva el cepillo giratorio lateral en un trapo con agua caliente durante 10 segundos y límpielo sobre el trapo.
3. Gire el cepillo giratorio lateral y repita el proceso del caso 2.
4. Si hay cabellos o hilos atrapados entre la unidad principal y el cepillo giratorio lateral, extraiga el tornillo del cepillo giratorio lateral con un destornillador (+) y saque el cepillo.

Para volver a montar el cepillo, haga coincidir las marcas "L" del cepillo giratorio lateral y de la unidad principal y vuelva a montar este.

(La letra "R" está grabada en el lado derecho del cepillo giratorio.)

Ya que el cepillo giratorio lateral recoge fácilmente cabellos y sustancias extrañas, debe limpiarlo con frecuencia.

Una acumulación excesiva de sustancias extrañas puede dañar el cepillo giratorio lateral.

LIMPIEZA DE LA ASPIRADORA ROBOT

LIMPIEZA DE LA RUEDA MOTRIZ

Desactive el conmutador de encendido de la parte inferior de la unidad principal antes de limpiar la aspiradora robot.

Si la aspiradora robot de repente comienza a moverse en zigzag, es posible que haya sustancias extrañas bloqueando la rueda motriz.

1. Para limpiar la rueda motriz, coloque un paño suave en el suelo y dé la vuelta a la unidad principal con cuidado.

1. Compruebe si hay sustancias extrañas y si es necesario, quítelas con un palito o unas pinzas que no estén afiladas.

MANTENIMIENTO DE LA MOPA

Conserve siempre la mopa limpia, ya que si está sucia, puede generar mal olor.

1. Separe la placa de la mopa de la parte inferior de la aspiradora robot.

1. Lave la mopa con agua limpia.

1. Deje secar la mopa completamente en un lugar ventilado antes de volverla a utilizar.

LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no funciona en absoluto antes de la limpieza.	·¿Ha montado el contentedor del polvo? ·¿Haactivado el conmutador de encendido? ·¿Está activado el modo de limpieza (Auto) en la pantalla? ·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·La aspiradora robot no funciona si las pilas del man do a distancia está agotadas.	·Instale el contentedor del polvo. ·Active el conmutador de encendido. ·Pulse el botón (Start). (Para apagarlo, mantenga pulsado el botón (Start) durante 3 segundos o más.) ·Levante la aspiradora robot ymanualmente conectela en la estación de carga para carargarla. ·Cambie las pilas del mando a distancia. ( Tipo AAA).
La aspiradora robot se detiene durante la limpieza.	·¿El indicator de nivel de la batería parpadea sólo en un niven y se muestra 'LO' en la pantalla? ·¿Se ha enredado la aspiradora robot con alcán cable del sueño? ·¿Se ha;quedado atascada la aspiradora robot por alcán desnivel del sueño? - Se ha levantado la rueda de tracción. ·¿Se ha;q'enrollado alcán trapo en la rueda de tracción? ·¿Se ha detenido la aspiradora robot en el umbral?	·Levante la aspiradora robot ymanualmente conectela en la estación de carga para carargarla. ·Desactive el conmutador de encendido y desenrede los cables. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando. ·Desactive el conmutador de encendido y quite el trapo. ·Desactive el conmutador de encendido y desplace la aspiradora para que siga limpiando.
Durante la limpieza se ha reducido la potencia de succion.	·Compruebe si el contentedor del polvo está lleno. ·Compruebe si la entrada de aspiración está obstruida por sustancias extrañas. ·Compruebe si el filtro está obstruido.	·Detenga la aspiradora robot yvacie el contentedor del polvo. ·Desactive el conmutador de encendido y quite las sustancias extrañas de la entrada de aspiración. ·Limpie el filtro a concienda.

LISTA DE COMPROBACIÓN ANTES DE LLAMAR AL CENTRO DE ATENCIÓN AL CLIENTE

SINTOMA	LISTA DE COMPROBACION	MEDIDAS QUE TOMAR
La aspiradora robot no enquiryra el cargador.	·Compruebe si el enchufe del cargador está correctamente connectado en la toma de corriente. ·Si hayrialquier obstáculo a una distancia frontal de 1 m, o a 0,5 m a derecha e izquierda del cargador,deferé retirar这些东西 obstáculos. ·Si haysustanciasextrañas en la clavija de carga,limpie esta con un paño seco. ·¿Se ha instalado la VIRTUAL G uARD cerca del cargador?	·Mueva la VIRTUAL G uARD a otro lugar para que la aspiradora robot se pueda cargas automatistically.
La aspiradora robot cruza a工程技术 de la VIRTUAL G uARD.	·¿Están agotadas las pilas de la VIRTUAL G uARD? ·¿Está la VIRTUAL G uARD configurada en el modo Defensa (puerta virtual)? ·¿Está apagada la lámpara de modo?	·Sustituya las pilas. (2 pilas alcalinas tipo D (LR20)) ·Establezca la VIRTUAL G uARD en el modo Valla (pared virtual). ·Compruebe si la VIRTUAL G uARD está apagada y, a continuación,establezca la VIRTUAL G uARD en el modo deseado.
El tiempo de uso de las pilas de la VIRTUAL G uARD esdemasiado alto.	·¿Utiliza pilas de celda seca de manganeso?	·Cambie las pilas por otheras新品as alcalinas. (2 pilas alcalinas tipo D (LR20))
En la pantalla, desde 30,29,28...la numeración va en descenso.	·¿Se ha forzado a la aspiradora robot aSeparated del cargador o se ha pulsado un botón durante la limpieza?	·Cuando, durante la limpieza,la aspiradora robot se Separate del cargador o se pulsa un botón, pasados 30 segundos esta regresa al cargador para recargarse automatistically.

SOLUCIÓN DE PROBLEMAS SEGÚN LOS CÓDIGOS DE ERROR

CÓDIGO DE ERROR	CAUSA	SOLUCION
C 00	·La aspiradora robot queda atrapada, retenida o se atascada durante su desplazimiento.	·Desactive el conmutador de encendido de la parte inferior y desplace la aspiradora robot a otro lugar.
C 01	·El cepillo motorizzato ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasañas del cepillo motorizzato.
C 02	·La rueda de tracción izquierda ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasañas de la rueda de tracción izquierda.
C 03	·La rueda de tracción derecha ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc).	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasañas de la rueda de tracción derecha.
C 05	·Compruebe el sensor del paragolpes.	·Tire suavamente del sensor del paragolpes atascado.
C 06	·En la ventsa del sensor de obstáculos hay una sustancia extraña (polvo, manchas, etc).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor frontal y posterior con un paño suave.
C 07	·En la ventsa del sensor de desnivel hay una sustancia extraña (polvo, manchas, etc).	·Desactive el conmutador de encendido de la parte inferior y limpie la ventsa del sensor de desnivel con un paño suave.
C 08	·No se ha instalado el contentedor del polvo.	·Instale el contentedor del polvo; deben oir un 'clic'.
C 09	·El cepillo giratorio lateral de limpieza de bordes ha atrapado una sustancia extraña (cordeles, papeles, juguetes, etc)	·Desactive el conmutador de encendido de la parte inferior y retire las sustancias extrasañas del cepillo giratorio lateral de limpieza de bordes.

• Si se pulsa el botón Inicio/Parada o se apaga el conmutador de encendido, se borra el número de error.

Especificaciones del producto

Cuerpo principal

Cargador (estación)

CLASIFICACION	ELEMENTO	DETALLE
Especificaciones mecánicas	Diámetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificaciones electricas	Voltaje	AC 220-240V,~ 50-60Hz
	Consumo de energia del cargador	50 W
	Consumo de energia de la unidad principal	40 W
	Especificaciones de la batería	14.4V / 2,000 mA
Especificaciones de limpieza	Capacidad del contentedor del polvo	Alrededor 0.6 l
	Tipo dearga	Carga automática/manual
	Modode limpieza	Automática, concentrada, Tmaxima,manual,programada, Configuración de la limpieza diaria
	Tiempo dearga	Alrededor de 120 instantos
	Tiempo de limpieza (suelo sucio)	Alrededor de 90 instantos
Método de limpieza		Reconocimiento de la forma del techo
Tipo de botón de la unidad principal		Tipocontacto

El aspirador cuenta con la aprobación de las siguientes normativas.

Directiva de equipos electromagnéticos: 2004/108/EEC

Directiva de seguridad de bajo voltaje: 2006/95/EC

SAMSUNG

Aspirador Robot Manual de uso

Gracias por haber adquirido un producto Samsung.

Para acceder a un servicio,

registre por favor su producto en

www.samsung.com/register

INFORMACIÓN DE SEGURIDAD

CARGADOR DE BATERÍA

Antes de conectar el Aspirador Robot, verifique que la bolsa de polvo esté montada.

VARIOS MODOS DE LIMPIEZA

DISPOSITIVO DE SEGURIDAD

3. Limpieza programada

• Cuando la limpieza está programada, el icono de limpieza programada está encendido.

4. Diario

• Cuando la limpieza diaria está programada, el icono de limpieza diaria está encendido.

5. Recarga

6. Pantalla del modo de limpieza

• Prima para iniciar/parar a limpeza.

8. Modo de limpeza

• Prima para programar una limpeza.

10. Recarga

Sobre a função Retomar a limpeza

Sobre a função Retomar a limpeza

1. Lave a mopa com água limpa.

Carregador (estação)
