Tipo de produto	Aspirador robô
Marca	Samsung
Modelo	NAVIBOT SR8895

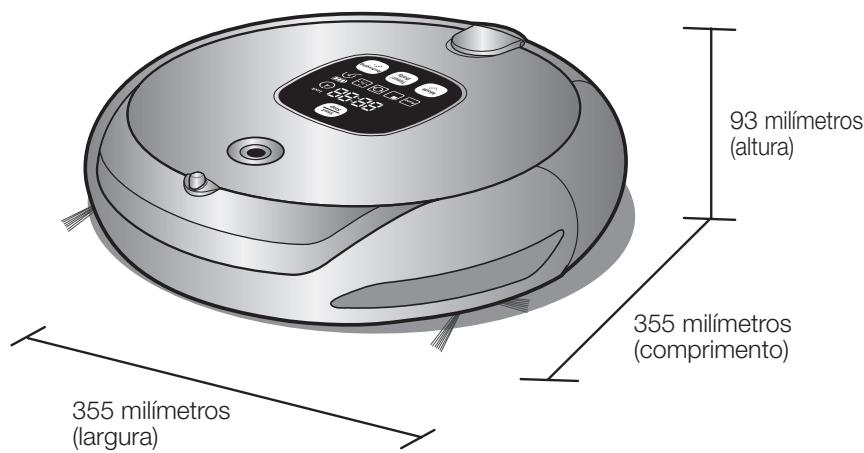

Dimensões (diâmetro × altura)	355 mm × 93 mm
Peso	4,0 kg
Alimentação	220-240 V ~ 50-60 Hz
Consumo elétrico (unidade principal)	40 W
Consumo elétrico (carregador)	50 W
Tipo de bateria	Ni-MH recarregável, 14,4 V / 2000 mAh (12 pilhas AA)
Autonomia (piso duro)	Aproximadamente 90 minutos
Tempo de carregamento	Aproximadamente 120 minutos
Capacidade do reservatório de pó	Aproximadamente 0,6 L
Modos de limpeza	Auto, Spot (localizado), Max (intensivo), Manual, Programado, Diário
Método de navegação	Reconhecimento da forma do teto
Funções especiais	Virtual Guard (parede/porta virtual), esfregão de microfibra, escova rotativa lateral, detecção anti-queda e anti-colisão, recarga automática
Manutenção e limpeza	Limpeza do reservatório e filtro com água, escova principal e lateral removíveis, limpeza dos sensores
Segurança	Paragem automática em caso de levantamento, detecção de obstáculos, proteção contra quedas
Acessórios incluídos	Controlo remoto, carregador, módulo Virtual Guard, esfregão de microfibra, suporte do esfregão, escova de limpeza, filtro de substituição, pilhas do controlo remoto (AAA não incluídas), pilhas do Virtual Guard (D não incluídas)
Garantia	1 ano peças e mão de obra (França metropolitana)

Perguntas frequentes - NAVIBOT SR8895 SAMSUNG

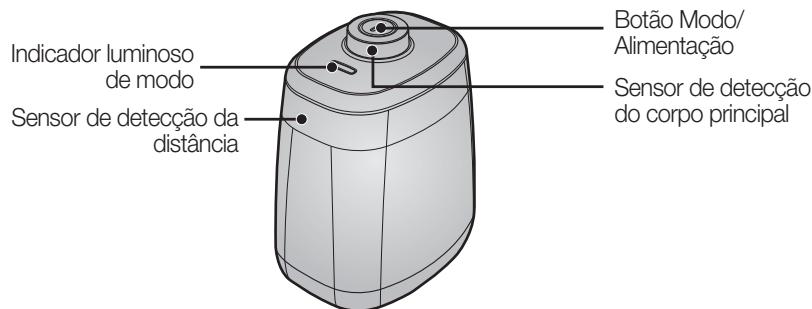

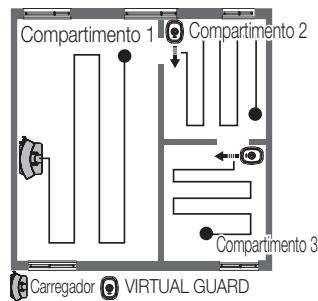

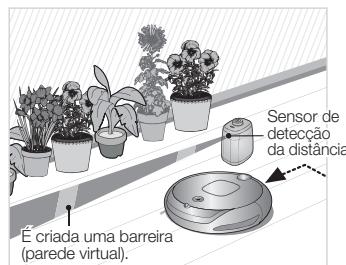

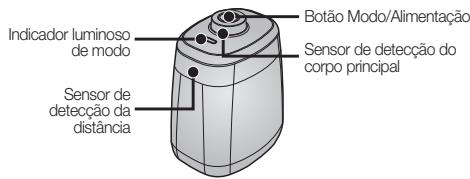

Como instalar o módulo Virtual Guard e para que serve?

O módulo Virtual Guard permite criar uma barreira infravermelha invisível. No modo Fence (indicador vermelho), bloqueia uma área (ex: à frente de um objeto frágil). No modo Guard (indicador verde), impede o robô de sair de uma divisão até que a limpeza esteja concluída. Instale-o a 30 cm da porta, com o sensor orientado para a área a proteger.

O que fazer se o robô não encontrar a sua estação de recarga?

Verifique se a estação está ligada e se não há obstáculos a menos de 1 m à frente e 50 cm de cada lado. Limpe os pinos de contacto com um pano seco. Certifique-se de que o módulo Virtual Guard não está demasiado próximo da estação. Se o problema persistir, reinicie o robô desligando e ligando novamente o interruptor debaixo do aparelho.

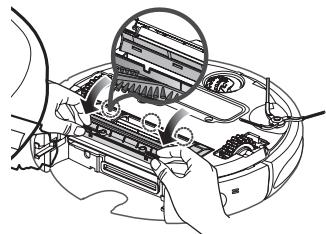

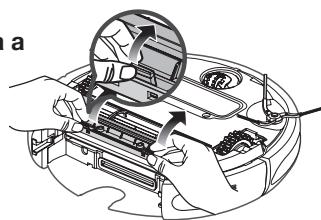

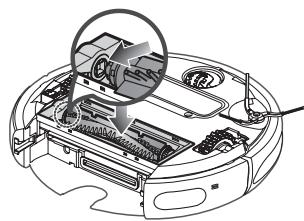

Como limpar a escova principal?

Desligue o interruptor debaixo do robô. Remova o reservatório de pó. Abra a tampa da escova premindo os ganchos. Retire a escova e remova os cabelos ou fios enrolados com a escova de limpeza ou um aspirador. Recoloque a escova inserindo primeiro o lado do interruptor e fixe a tampa até ouvir um clique.

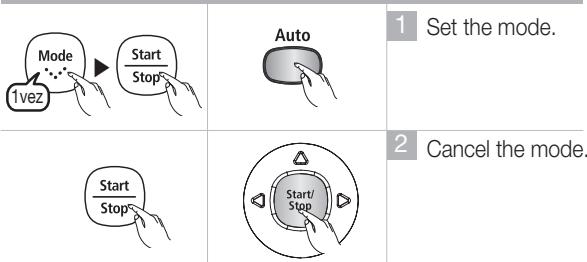

Quais são os modos de limpeza disponíveis?

O robô oferece vários modos: Auto (limpeza automática completa), Spot (limpeza localizada de uma área de 1,5 m × 1,5 m), Max (limpeza até a bateria esgotar), Manual (controlo remoto), Programado (partida diferida até 23 h) e Diário (limpeza à mesma hora todos os dias).

Como proceder à substituição da bateria?

A bateria Ni-MH (ref. AA Ni-MH, 12 pilhas tipo AA) deve ser substituída por um centro de serviço autorizado Samsung. Não tente desmontá-la sozinho. Uma diminuição da autonomia ou um tempo de carregamento mais longo indica que está no fim da vida. Contacte o serviço de apoio ao cliente para obter uma bateria original.

O que significam os códigos de erro no ecrã?

Os códigos que começam com C indicam diferentes problemas: C00 (robô preso), C01 (objeto na escova principal), C02/C03 (objeto na roda esquerda/direita), C05 (sensor de choque), C06 (sensor de obstáculos sujo), C07 (sensor de desnível sujo), C08 (reservatório não inserido), C09 (objeto na escova lateral). Siga as soluções correspondentes no manual.

Pode-se usar o robô num tapete?

Sim, mas remova o esfregão e o seu suporte antes, pois o robô não pode avançar num tapete com o esfregão fixado. Para tapetes com franjas longas, dobre as franjas por baixo do tapete para evitar que fiquem presas na escova ou nas rodas.

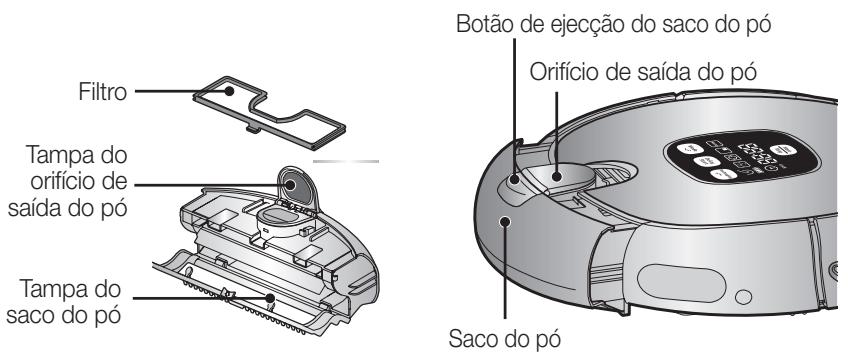

Como esvaziar rapidamente o reservatório sem o remover?

Abra a tampa do reservatório de pó situada na parte superior do robô. Insira o tubo de um aspirador comum na abertura para aspirar diretamente a sujidade. Isto evita levantar o reservatório e reduz a dispersão de pó.

O que fazer se o robô ultrapassar a barreira virtual do Virtual Guard?

Verifique se as pilhas do módulo Virtual Guard são novas (tipo D alcalinas) e se o módulo está configurado no modo Fence (indicador vermelho). Certifique-se de que o módulo não está desligado e que está orientado corretamente. Afaste o módulo da estação de recarga para evitar interferências.

Como manter o esfregão de microfibra?

Desprenda o esfregão do seu suporte após cada utilização. Lave-o com água limpa, sem detergente agressivo. Seque-o cuidadosamente num local arejado antes de reutilizar. Nunca o utilize húmido, pois o robô não pode deslocar-se sobre tapetes com um esfregão molhado.

MANUAL DE UTILIZADOR NAVIBOT SR8895 SAMSUNG

FUNCIONAMENTO DO ASPIRADOR

20

Não coloque objetos em cima do aspirador robô.

• Poderia causar mau funcionamento.

USO DAS FUNÇÕES ADICIONAIS

• Antes de utilizar o aparelho, leia por favor este manual até ao fim e guarde-o para consulta futura.

• Como estas instruções de funcionamento abrangem vários modelos, as características do seu aspirador podem diferir ligeiramente das descritas neste manual.

SÍMBOLOS DE ATENÇÃO/AVISO USADOS

AVISO	Indica que existe o perigo de ferimentos graves ou morte.
ATENÇÃO	Indica que existe o risco de ferimentos ou danos materiais.

OUTROS SÍMBOLOS UTILIZADOS

NOTA	Explica os termos paraaabdar osutilizadoresacompreender comoutilizarcorrectamente o produits.

INSTRUÇÕES DE SEGURANÇA IMPORTANTES

Ao utilizar um dispositivo elétrico, as precauções básicas devem ser tomadas, incluindo o seguinte:

LEIA TODAS AS INSTRUÇÕES ANTES DE UTILIZAR O ASPIRADOR ROBÔ.

Desligue o aparelho da tomada de corrente se não estiver em utilização e antes de efetuar uma manutenção.

AVISO: para reduzir o risco de incêndio, choque elétrico ou ferimentos:

GERAL

• Utilize o aparelho apenas como descrito neste manual.
• Não utilize o Aspirador Robot nem o carregue se estiverem danificados.
• Se o aspirador não funcionar corretamente, se o tiver deixado cair, danificado, deixado no exterior ou se tiver caído à água, leve-o a um centro de assistência ao cliente.
• Não toque no carregador nem no Aspirador Robot com as mãos molhadas.
• Utilize apenas em superfícies secas e no interior.
• Este dispositivo não se destina a ser utilizado por pessoas (incluindo crianças) com deficiências físicas, sensoriais ou mentais ou com falta de experiência e conhecimento, exceto se forem supervisionadas ou se lhes tiverem sido dadas instruções sobre a utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser vigiadas para impedir que brinquem com o aparelho.

• Não modifique a ficha polarizada para caber numa tomada ou num cabo de extensão não polarizado.
• Não o utilize ao ar livre ou em superfícies molhadas.
• Desligue o carregador da tomada de corrente se não o estiver a utilizar ou antes de efetuar uma manutenção.
• Não recarregue o aspirador com um carregador diferente do fornecido pelo fabricante.
• Não o utilize com um cabo ou ficha danificados.
• Não puxe o aspirador pelo cabo, não utilize este como pega, não o trilhe numa porta nem o puxe em locais com extremidades ou cantos afiados. Mantenha o cabo longe de superfícies aquecidas.
• Não utilize cabos de extensão ou tomadas com capacidade de corrente inadequada.
• Não desligue o aspirador puxando pelo cabo. Para o desligar, agarre na ficha, não no cabo.
• Não corte nem queime as baterias, pois estas explodem a altas temperaturas.
• Não tente verter o carregador. As reparações devem ser efectuadas num centro de assistência ao cliente qualificado.
• Não exponha o carregador a altas temperaturas, nem à humidade.

Aspirador Robot

• Não aspire objectos duros ou afiados, como vidro, parafusos, moedas, etc.
• Não utilize o aparelho sem o FILTER instalado. Ao efectuar a manutenção, não ponha os dedos ou outros objectos dentro do compartimento da ventoinha, pois o aspirador pode ligar-se acidentalmente.
• Não introduza nenhum objecto nas aberturas de ventilação. Não utilize com as aberturas de ventilação tapadas; mantenha as aberturas sem pó, fios, cabelos e não o que possa dificultar a passagem do ar.
• Não aspire materiais tóxicos (lixívia, amônia, líquido de limpeza de canos, etc.).
• Não aspire objectos a arder ou que provoquem fumo, como cigarros, fósforos ou cinzas quentes.
• Não aspire líquidos inflamáveis ou combustíveis, como gasolina, nem utilize o aspirador em áreas onde possam estar presentes.
• Não utilize o Aspirador Robot num espaço fechado onde haja vapores libertados por tinta de óleo, diluente, produtos anti-traças, pó inflamável ou outros vapores explosivos ou tóxicos.
• Podem ocorrer fugas do electrólito da bateria se utilizar demasiado o aspirador ou com temperaturas demasiado altas ou baixas.

Se o líquido entrar em contacto com a pele, lave rapidamente com água. Se o líquido entrar para os olhos, lave-os imediatamente com água limpa durante, pelo menos, 10 minutos. Consulte um médico.

INFORMAÇÕES DE SEGURANÇA

INFORMAÇÕES DE SEGURANÇA

13

MONTAR O ASPIRADOR

15

UTILIZAR O ASPIRADOR

20

FILTRO E FERRAMENTAS DE MANUTENÇÃO

36

RESOLUÇÃO DE PROBLEMAS

43

ESPECIFICAÇÕES DO PRODUTO

46

06 Corrente elétrica 07 Antes de utilizar 10 Durante a utilização 11 Limpeza e manutenção 13 Características do produto

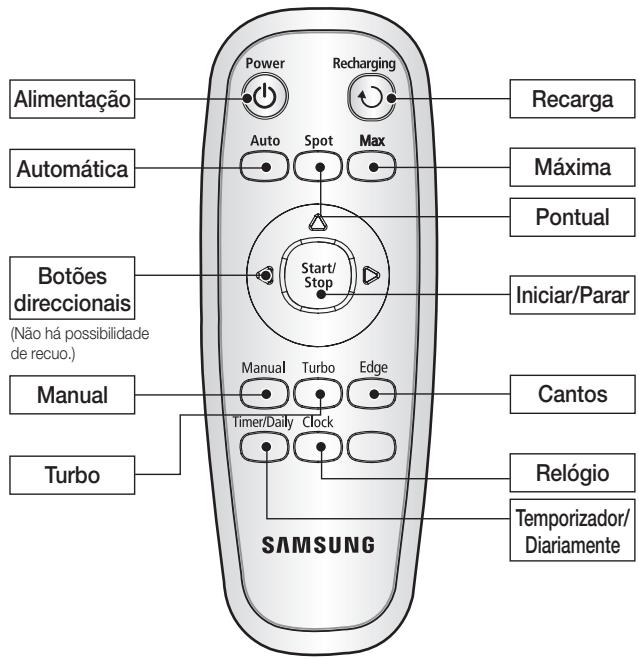

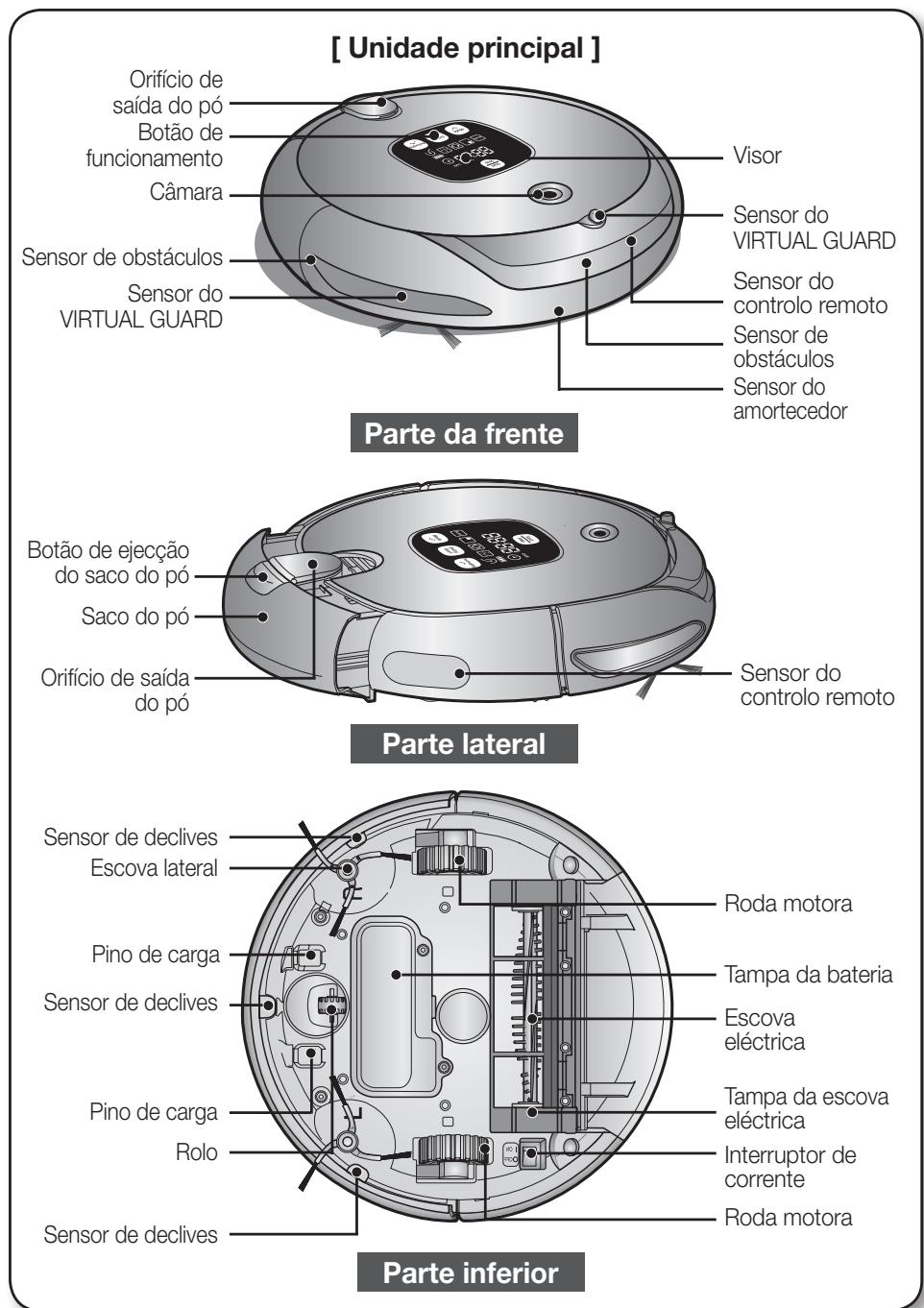

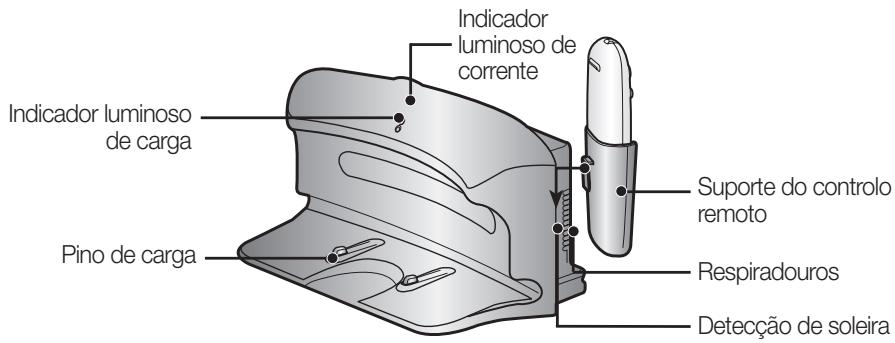

15 Componentes 16 Nome de cada peça

20 Instalar o Aspirador Robot 20 Ordem de instalação 20 Ligar ou desligar o interruptor de corrente 21 Instalar o carregador 22 Carregar 23 Bateria 24 Acertar a hora 25 Instalar o VIRTUALGUARD 27 Colocar uma mopa 28 Utilizar o Aspirador Robot 28 Iniciar/parar a limpeza 29 Recarga 30 Limpeza automática 31 Limpeza pontual 32 Limpeza máxima 33 Limpeza manual 34 Limpeza programada 35 Programar a limpeza diária 36 Utilizar funções adicionais (Modos Turbo e Edge (Cantos)) 36 Limpar o Aspirador Robot 36 Tenha em atenção os métodos de manutenção e limpeza 37 Limpar a janela do sensor e a câmera 37 Esvaziar rapidamente o compartimento do pó 38 Limpar o saco do pó e o filtro 39 Limpar a escova elétrica 41 Limpar a escova rotativa lateral para limpeza de cantos 42 Limpar a roda motora 42 Manutenção da mopa 43 Lista de verificação antes de ligar para o serviço de assistência 45 Resolução dos problemas indicados pelos códigos de erro 46 Especificações do produto

CORRENTE ELÉTRICA

Não dobre o cabo elétrico à força nem coloque em cima dele objetos pesados que o possam partir.

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Limpe bem todo o pó ou água que possa existir na ficha elétrica.

• Se não o fizer, pode provocar uma avaria no aparelho ou um choque elétrico.

Não desligue a ficha elétrica da tomada de corrente puxando-a pelo cabo nem toque na ficha com as mãos molhadas.

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Não ligue várias fichas a uma só tomada de corrente. (Não deixe o cabo esticado no chão.)

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Não utilize uma ficha ou cabo elétrico danificado nem uma tomada de parede que esteja solta.

• Se o fizer, pode provocar um incêndio ou choque elétrico.

Informações de segurança

ANTES DE UTILIZAR

• Se o saco do pó não estiver colocado, o aspirador não funciona.

Nunca utilize o Aspirador Robot em locais com material combustível como:

• Locais com velas ou candeeiros de mesa no chão.
• Locais com fogo aceso (lareira ou braseira).
• Locais com gasolina, álcool destilado, diluente, cinzeiros com cigarros acesos, etc.

O aspirador se destina a utilização doméstica. Não o utilize nos locais indicados a seguir.

• Sótãos, caves, armazéns, edifícios industriais, compartimentos separados distantes do edifício principal, locais molhados ou úmidos, como casas de banho ou lavandarias, e locais estreitos e muito altos, como mesas ou prateleiras. Podem ocorrer danos graves (funcionamento anormal e avaria) se utilizar o aspirador nestes locais.

Abra todas as portas para limpar todos os compartimentos.

• Se uma porta estiver fechada, o Aspirador Robot não vai poder entrar no compartimento.
• No entanto, feche todas as portas da entrada principal, varanda e casas de banho e de todos os outros compartimentos onde o Aspirador Robot possa cair para um piso inferior.

No caso de tapetes com franjas compridas, dobre as franjas para debaixo do tapete.

• As franjas não dobradas podem provocar danos graves no tapete e no aspirador, porque ficam presas na roda motora ou na escova elétrica.

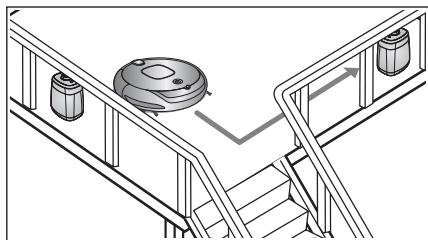

Quando o sensor de declives estiver sujo, o Aspirador Robot pode cair das escadas, parapeito, etc. Isso pode provocar ferimentos em alguém ou danificar seriamente o aspirador. Para evitar que isso aconteça, instale os VIRTUAL GUARDS (definição do modo de Barreira) à frente de áreas perigosas. E limpe a janela do sensor e a câmera para não executar ordens erradas.

ANTES DE UTILIZAR

Retire primeiro todos os objectos preciosos ou artigos frágeis das áreas a aspirar.

• Verifique se retirou todos os objectos antes da limpeza.
• Retire os artigos frágeis, como louças, objectos de vidro, vasos de flores, etc.
• O Aspirador Robot não reconhece moedas, anéis ou outros objetos valiosos, como joias.

Retire os objetos espalhados pelo chão antes de aspirar.

• O Aspirador Robot detecta os obstáculos a 5 cm de distância.
• As toalhas de banho, os tapetes em frente das banheiras e lavatórios, as entradas, as divisões de serviço, os cabos elétricos, as toalhas de mesa ou as correias podem ficar presas na roda motora ou na escova elétrica. Se isso acontecer, os objetos podem cair da mesa.

Informe todos os membros da família (ou pessoas relevantes) que devem ser cautelosos antes de aspirar ou ao usar o Modo de limpeza programada.

• O Aspirador Robot pode atingir as crianças e fazê-las cair.

Assegure-se de que as crianças não pisam nem se sentam em cima do Aspirador Robot.

• As crianças podem cair ou ferir-se ou o aspirador pode ficar gravemente danificado.

Se deixar uma criança ou um animal de estimação sozinho, desligue o Aspirador Robot no interruptor de corrente.

• O Aspirador Robot pode chamar a sua atenção.
• Se entalar ou prender os dedos, pés, vestuário ou cabelo na roda motora ou na escova elétrica, pode ferir-se.
• Se uma criança ou animal de estimação estiver no caminho do Aspirador Robot, este último pode identificá-lo como um obstáculo e não limpar esta zona.
• Se o interruptor de corrente estiver desligado, desliga o fornecimento de corrente e desativa todas as funções.

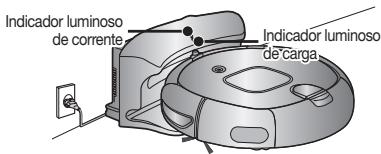

Ao instalar o carregador, não deixe o cabo elétrico esticado no chão.

• Se o Aspirador Robot se recarregar ou passar automaticamente pela estação do carregador, pode enrolar o cabo elétrico à sua volta.

Mantenha sempre o cabo elétrico do carregador ligado à tomada de corrente.

• Embora o Aspirador Robot tenha uma função de carga automática, se o cabo elétrico da estação do carregador estiver desligado, o aspirador não carrega a bateria automaticamente.

Informações de segurança

ANTES DE UTILIZAR

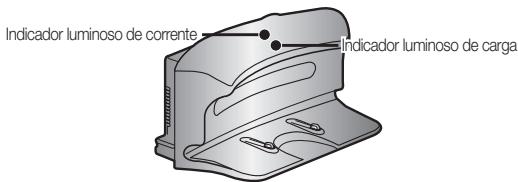

Instale o carregador num local de fácil acesso pelo Aspirador Robot.

• Se instalar o carregador num canto, pode causar movimentos adicionais e prejudicar o processo de recarga automática.

Os objetos à frente do carregador impedem a entrada automática do Aspirador Robot.

• Desimpeça as áreas.

Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

Não provoque um curto-circuito nos pinos de carga com objetos metálicos, como pauzinhos, chaves de fendas, etc.

• Causará danos graves no carregador.

Certifique-se de que não há vestígios de líquidos na base do carregador.

• Se isso acontecer, pode provocar um incêndio ou choque elétrico.

Certifique-se de que o Aspirador Robot não passa sobre nem aspira líquidos, como água, óleo ou materiais para camas de animais de estimação.

• Pode provocar danos graves no aspirador.
• Os líquidos podem espalhar-se nas rodas e fazer todo o chão.

Não utilize o carregador para outros fins.

• Pode provocar danos graves no carregador ou provocar um incêndio.

DURANTE A UTILIZAÇÃO

Não utilize o Aspirador Robot em tapetes grossos.

• Pode provocar problemas no Aspirador Robot.
• Pode danificar os tapetes.

Não utilize o Aspirador Robot em cima de uma mesa ou em locais altos.

• Pode danificar o aspirador se ele cair acidentalmente.

O Aspirador Robot pode bater na mobília, por exemplo, nas pernas de uma cadeira ou de uma mesa, móveis estreitos ou compridos, etc. durante o funcionamento.

• Para aspirar melhor e mais rapidamente, coloque as cadeiras em cima da mesa.

Não coloque nenhum objeto em cima do Aspirador Robot.

• Pode provocar uma avaria no mesmo.

Retire imediatamente todos os bocados grandes de papel ou sacos de plástico do aspirador quando aspira.

• Se utilizar o aspirador durante um longo período de tempo com a porta de entrada obstruída, pode provocar danos graves no aspirador.

Se o Aspirador Robot fizer um barulho estranho, emitir um odor ou deitar fumo, desligue-o imediatamente no interruptor de corrente e ligue para o centro de assistência ao cliente.

O Aspirador Robot pode não continuar a funcionar se ficar preso na entrada ou soleira da porta de uma varanda.

• O Aspirador Robot deixa de funcionar, por razões de segurança, se não conseguir movimentar-se durante mais de 5 minutos.
• Para retomar o funcionamento, desligue e volte a ligar o interruptor de corrente (antes de deslocar o aspirador para um local onde possa continuar a limpeza).

Informações de segurança

DURANTE A UTILIZAÇÃO

O Aspirador Robot não consegue limpar completamente os locais aonde não consegue chegar, como cantos, e os espaços entre os sofás e as paredes.

• Limpe esses locais manualmente.

Se o Aspirador Robot não conseguir apanhar os montes de pó que se formaram durante a aspiração, podem ficar montes de pó antes da limpeza.

• Neste caso, varra o pó com outro objeto de limpeza.

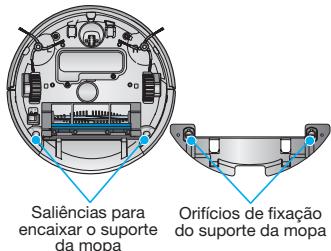

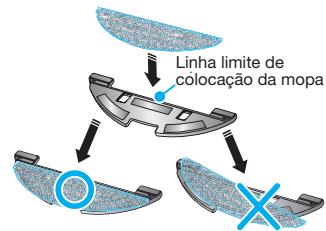

Depois de colocada a mopa, o aspirador robótico não consegue deslocar-se sobre tapetes.

• Antes de limpar um tapete, retire a mopa e o respectivo suporte.

Este produto não deve ser utilizado com mopas molhadas.

LIMPEZA E MANUTENÇÃO

Para limpar o aspirador, não pulverize água directamente na parte exterior do mesmo nem o limpe com um material volátil, como o benzeno, diluente ou álcool.

• Pode provocar danos graves no aspirador.

Não faça demasiada pressão no amortecedor do Aspirador Robot.

• Se o sensor do amortecedor ficar danificado, o Aspirador Robot pode colidir com as paredes ou os móveis.

Nenhuma outra pessoa além de um técnico de assistência qualificado pode desmontar ou reconstruir o aspirador.

• Pode danificar o aspirador.

Retire, regularmente, quaisquer substâncias estranhas acumuladas nos sensores de obstáculos e declives.

• A sujidade acumulada nos sensores pode provocar o funcionamento incorreto dos mesmos.

Para remover as substâncias estranhas use sempre a escova de limpeza (antes de desligar o interruptor de corrente).

• Se não o fizer, o aspirador pode ligar-se subitamente e ferir alguém ou ficar danificado.

Se o cabo elétrico estiver danificado, solicite a sua substituição a um técnico de assistência qualificado do centro de assistência ao cliente.

• Se não o fizer, pode provocar um incêndio ou choque elétrico.

Antes da limpeza do carregador, desligue o cabo elétrico por motivos de segurança.

Após a limpeza, lave a mopa e deixe-a secar completamente antes de voltar a utilizá-la.

• Caso contrário, poderão gerar-se odores desagradáveis.

Contacte o centro de assistência ao cliente da Samsung Electronics para substituir a bateria.

• Se não utilizar baterias originais, o aspirador pode avariar.

* Informação sobre a bateria: Ni-MH tamanho AA, UNION SUPPO, Modelo HPY, 12 (EA).

Pode confinar o Aspirador Robot a uma determinada zona utilizando o modo de Barreira (parede virtual) ou limpando várias zonas, uma a uma, utilizando o modo de Proteção (porta virtual).

- O que é o reconhecimento da forma do teto (Visionary mappingTM - mapeamento por visualização)?

Esta função reconhece a forma do teto, utilizando a câmera existente na parte superior para identificar a área a limpar e determina o melhor modo de passar sobre elas e limpar todas as zonas do chão.

LIMPEZA DELICADA DE CADA CANTO

Como o Aspirador Robot limpa o chão de forma sequencial (己) ao longo do mapa determinado pela função de reconhecimento da forma do teto, limpa todos os cantos do chão.

Existem vários modos de limpeza para se adaptarem a todas as suas necessidades.

1. Modo Automático: Limpa todos os compartimentos automaticamente.
2. Modo Pontual: Limpa muito bem uma área definida. Pode ser usado para limpar migalhas de pão ou bolo.
3. Modo Máximo: Funciona até a bateria ficar quase completamente descarregada.

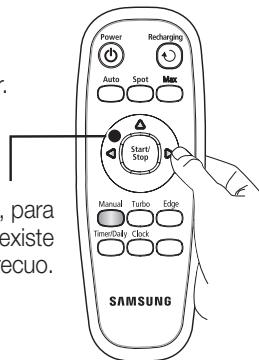

4. Modo Manual: Pode limpar manualmente o chão movendo o Aspirador Robot com um controle remoto.
5. Modo Turbo: Uma vez que a escova elétrica roda à velocidade máxima neste modo, o produto limpa mais eficazmente. (Pode mudar de modo com o controlo remoto.)
6. Modo Cantos: Quando o sensor de obstáculos deteta um obstáculo durante a limpeza, o Aspirador Robot reduz a velocidade para minimizar o impacto do choque e o sensor do amortecedor também ajuda a diminuir o impacto. E aspira os cantos chegando o mais perto possível dos mesmos.
7. Modelo de limpeza programada: À hora programada, o Aspirador Robot começa a limpar o chão.
8. Modo de limpeza diária: O Aspirador Robot limpa o chão todos os dias à hora programada.

FÁCIL REMOÇÃO DO PÓ

O orifício de saída do pó na parte superior permite esvaziar facilmente o compartimento do pó com um aspirador normal sem que o pó se espalhe.

Quando a bateria tem pouca carga, o Aspirador Robot é automaticamente encaminhado para o carregador, para poder efetuar um carregamento automático rápido.

ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

A escova rotativa lateral para limpeza de cantos limpa o pó dos cantos.

ATRAVESSAR A SOLEIRA

O inovador Sistema de transmissão do Aspirador Robot permite-lhe atravessar as soleiras das portas com uma altura de cerca de 1,5 cm e limpar todos os compartimentos. O aspirador robot pode não conseguir passar numa soleira de porta de 1,5 cm, consoante a forma da soleira.

ANTI-CHOQUE

O Aspirador Robot deteta e evita obstáculos em duas fases. Na primeira fase, os 8 sensores de obstáculos detetam os obstáculos e se o aspirador bater num obstáculo, os sensores do amortecedor observam o impacto.

ANTI-QUEDA

Os 3 sensores de declives detetam degraus descendentes como, por exemplo, escadas ou a soleira da porta da rua, de modo a impedir que o Aspirador Robot caia pelas escadas abaixo.

Se levantar o Aspirador Robot durante a limpeza, as rodas motoras, a escova elétrica, o motor de sucção e a escova lateral rotativa param automaticamente ao detectar o sensor.

• Carregador (estação)

- Outros componentes

(Pilhas tipo AAA) Manual do utilizador/2 baterias

VIRTUALGUARD

Filtro de substituição

Escova de limpeza

Suporte do controlo remoto

Mopa de microfibras

Suporte da mopa

NOME DE CADA PEÇA

[Carregador (estação)]

[VIRTUAL GUARD]

As baterias não são fornecidas com o aparelho. Tem de as comprar separadamente. Instale as baterias alcalinas (como D) antes da utilização.

Levante a tampa do VIRTUAL GUARD enquanto prime a patilha de bloqueio.

2

Instale as baterias no VIRTUAL GUARD, como se mostra na figura abaixo. (Se instalar as baterias com a polaridade incorrecta, o VIRTUAL GUARD não funciona.)

3

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

• Especificação: Baterias alcalinas tipo D (LR20)

[Controlo remoto]

Na altura da aquisição do produto, as pilhas não estão instaladas no controlo remoto. Instale as pilhas alcalinas (tipo AAA) antes da utilização.

1

Levante a tampa do compartimento de bateria localizado na parte de trás do controlo remoto, enquanto prime a patilha de bloqueio.

2

Instale as pilhas no controlo remoto, como se mostra na figura abaixo. (Se instalar as pilhas com a polaridade errada, o controlo remoto não funciona).

3

Depois de inserir a ponta da tampa na ranhura, empurre a outra ponta para dentro até encaixar com um clique.

NOME DE CADA PEÇA

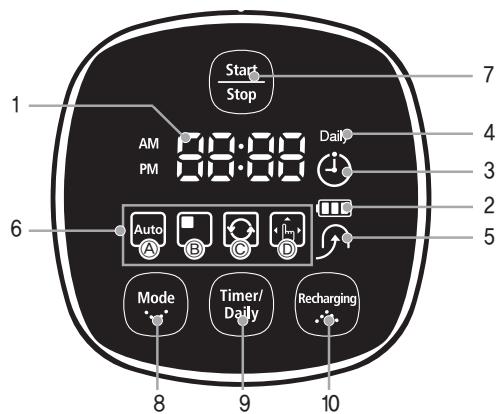

SEÇÃO DO VISOR

1. Visor de números

• Mostra o visor do temporizador, o estado da evolução e os códigos de erro, utilizando números, letras e gráficos.

2. Indicador do nível da bateria

• A carregar: Mostra a evolução da energia em 3 passos.
• Em utilização: Mostra o nível de carga da bateria. Durante a utilização, o nível de carga da bateria vai diminuindo, nível a nível, a partir de FULL (CHEIO). (Se a bateria ficar completamente descarregada, um nível pisca mostrando "LO".)

• Este ícone acende-se quando o Aspirador Robot volta à estação de energia, para recarregar a bateria.

• Sempre que premir o botão do modo de limpeza, aparece o modo de limpeza correspondente.

(a) Modo automático: Este ícone acende-se quando é selecionado o Modo de auto limpeza. (b) Modo pontual: Este ícone acende-se quando é selecionado o Modo de limpeza pontual. (c) Modo máximo: Este ícone acende-se quando é selecionado o Modo de limpeza máximo. (d) Modo manual: Este ícone acende-se quando é selecionado o Modo de limpeza manual.

PARTE DOS BOTÕES

7. Iniciar/Parar

• Prima para selecionar um modo de limpeza. Depois de selecionar um modo de limpeza, prima o botão Iniciar/Parar para começar a limpar.

9. Temporizador/Diariamente

• Se premir este botão, o ícone de recarga acende-se e o Aspirador Robot volta à estação do carregador para carregar a bateria.

INSTALAR O ASPIRADOR ROBOT

ORDEM DE INSTALAÇÃO

1. Ligar ou desligar o interruptor de corrente

Para utilizar o Aspirador Robot tem de ligar o interruptor de corrente existente na parte inferior da unidade principal.

2. Instalar o carregador

Para carregar o Aspirador Robot tem primeiro de instalar o carregador.

Como a bateria está descarregada quando o produto é adquirido, tem de a carregar totalmente antes da utilização.

3. Carregar a bateria

Tem de carregar completamente a bateria antes de utilizar o Aspirador Robot.

4. Acertar a hora

Deve acertar a hora para utilizar as opções de limpeza programada e diária.

5. Instalar o VIRTUALGUARD

Pode confinar o Aspirador Robot a uma zona específica utilizando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, utilizando o modo de Proteção (porta virtual).

6. Colocar uma mopa

Colocar a mopa na parte inferior do aspirador robótico.

LIGAR OU DESLIGAR O INTERRUPTOR DE CORRENTE

Para utilizar o Aspirador Robot, tem de ligar o interruptor de corrente.

Se desligar o interruptor de corrente, todas as definições são reiniciadas.

1. Vire a unidade principal e ligue o interruptor de corrente.

• Se os ícones não estiverem acesos, a bateria está totalmente descarregada. Neste caso, acople o Aspirador Robot à estação de carregamento antes de ligar o interruptor de corrente.
• Tenha em atenção que se desligar o interruptor de corrente reinicia todas as definições.
• Se nenhuma tecla for premida durante aproximadamente 5 minutos depois de ligar o

aparelho, este desliga-se automaticamente para evitar a descarga da bateria. Para voltar a ligar, carregue sem soltar o botão (Run/Stop) (Iniciar/Parar) no corpo principal ou no controlo remoto durante pouco tempo.

Se o interruptor de corrente estiver desligado, o Aspirador Robot não é carregado mesmo que esteja acoplado à estação de carregamento.

INSTALAR O ASPIRADOR ROBOT

INSTALAR O CARREGADOR

1. Instale o carregador numa superfície plana.

1. Não deve haver nenhum obstáculo a 0,5 m à direita e à esquerda do carregador e a 1 m da parte da frente.

1. Instale o carregador num local de fácil acesso pelo Aspirador Robot.

1. Disponha o cabo elétrico ao longo da parede.

1. Se o chão for de madeira, instale o carregador no mesmo sentido do grão da madeira.

Nunca desligue o cabo elétrico do carregador da tomada de parede.

• Se o carregador não receber corrente, o Aspirador Robot não consegue encontrar o carregador e não poderá carregar-se automaticamente.
• Se o Aspirador Robot for separado do carregador, a bateria fica automaticamente descarregada.

INSTALAR O ASPIRADOR ROBOT

CARREGAR

Quando adquire o produto, a bateria está completamente descarregada e tem de carregar o Aspirador Robot manualmente.

Ligue o interruptor de corrente existente na parte inferior do produto.

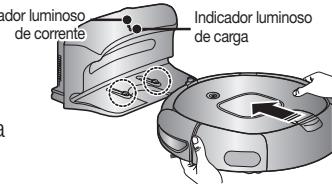

1. Depois de alinhar os pinos de carga da unidade principal com o pino de carga da estação do carregador, prima a unidade principal até ouvir um som de "recarga" do carregador.

• O indicador luminoso de energia acende-se com uma luz verde.

2. Verifique o estado da energia do Aspirador Robot.

• Quando a entrega começa, o indicador de nível da bateria e “B” aparecem em sequência no visor.
• Quando a entrega estiver terminada, o indicador de nível da bateria e a indicação "FULL" aparecem no visor.

A carregar Totalmente carregado

• Quando o visor de nível da bateria piscar durante a limpeza, o Aspirador Robot para de aspirar e carrega-se automaticamente no carregador.

Carga terminada

A carregar

Carga acesa

Se o nível da bateria piscar e a indicação "LO" aparecer durante a limpeza, o Aspirador Robot não pode ser comandado pelo controlo remoto nem pelos botões da unidade principal. Neste caso, transporte o Aspirador Robot directamente para o carregador, para recarregar a bateria. (Isto acontece quando a bateria está completamente descarregada.)

• Quando adquire o produto, carregar totalmente a bateria demora cerca de 120 horas e funciona durante cerca de 90 minutos.
• Se carregar uma bateria que esteja sobreaquecida, o tempo de energia pode variar. Medidas a partir quando a carga não é uniforme.

Se o Aspirador Robot não conseguir carregar automaticamente, verifique o seguinte:

• Desligue e ligue o interruptor de corrente na parte inferior do Aspirador Robot (Reiniciar).
• Volte a ligar o cabo elétrico do carregador (Reiniciar).
• Verifique se há substâncias estranhas no conector de carga e limpe os conectores de carga da unidade principal e do carregador com um pano seco.
• Verifique se há objectos perto do carregador que sejam reflectores fortes.
• Se separar o aspirador robô do carregador, este descarrega-se naturalmente.
• Carregue o aspirador robô através do carregador, se possível. (Se deixar a casa sem ninguém durante muito tempo devido a uma viagem, férias, etc., desligue o interruptor de corrente do aspirador robô e desligue a corrente do carregador, para os guardar.)

INSTALAR O ASPIRADOR ROBÔ

BATERIA

• O aspirador robô é alimentado por uma bateria recarregável de hidreto de metal de níquel (NiMH) amiga do ambiente e uma função de prevenção de sobrecarga garante uma duração prolongada.
• O período de garantia da bateria é de 6 vezes a conta da data da compra.
• Antes de comprar uma bateria, pergunte no centro de assistência ao cliente qual o símbolo da coisa genuína (SAMSUNG) e o número do modelo.
• Informação sobre a bateria: Ni-MH tamanho AA, UNION SUPPO, Modelo HPY, 12 (EA).

- Esta bateria destina-se apenas a aspiradores robóticos da Samsung. A sua utilização noutros dispositivos ou para outras finalidades é estritamente proibida. - Não desmonte nem modifique a bateria. - Carregue-a num local com boa ventilação. - Não exponha a bateria ao fogo e não a aqueça. - Não ligue nenhum objeto metálico aos terminais (+) ou (-) da bateria. - Mantenha-a dentro de casa (0°C ~ 40°C). - Antes de deitar fora este produto, deite fora a bateria de acordo com as leis ambientais em vigor. - Não deite fora esta bateria no lixo doméstico. - Siga todos os regulamentos locais quando deitar fora baterias usadas.

• Se a bateria estiver avariada, não a desmonte. Contacte o centro de assistência ao cliente mais próximo.
• Um tempo de carregamento mais longo e uma duração da bateria mais curta indicam que a bateria está a chegar ao fim da sua vida útil. Contacte um centro de assistência ao cliente autorizado para substituir a bateria.

A bateria recarregável incorporada no produto não pode ser substituída pelo utilizador. Para obter informações sobre como substituí-la, contacte o seu fornecedor de serviços.

INSTALAR O ASPIRADOR ROBOT

ACERTAR A HORA

Para usar corretamente as funções Limpeza programada e Limpeza diária, é necessário acertar a hora.

Só pode acertar a hora com o controlo remoto.

Só pode acertar a hora com o controlo remoto.

Suponha que a hora atual é 07:00 a.m. (manhã).

Controlo remoto

Sequência de configuração

1 Introduza a "hora" atual.

2 Entre no modo de configuração.

3 Acerte a "hora".

4 Introduza os "minutos" atuais.

5 Termine o acerto.

• Quando acertar a hora, carregue no botão (clock/sleep) e não no botão Clock para sair do modo de acerto da hora.
• Se tiver definido uma limpeza programada, não pode alterar a hora.

INSTALAR O ASPIRADOR ROBOT

INSTALAR O VIRTUAL GUARD

Pode conferir o Aspirador Robot a uma zona específica usando o modo de Barreira (parede virtual) ou limpar diversas zonas, uma a uma, usando o modo de Proteção (porta virtual).

Operações dos botões

1. Operações do indicador luminoso do modo

• Modo de Barreira (parede virtual): O indicador luminoso vermelho pisca.
• Modo de Proteção (porta virtual): O indicador luminoso verde pisca.
• Desligado: O indicador luminoso apaga-se.

2. Definir o modo

• Sempre que carregar no botão Modo/Alimentação, seleciona os modos Barreira (parede virtual) → Proteção (porta virtual) → Desligado, por esta sequência.
• A distância da parede virtual é de 2,5 m no mínimo e poderá diferir dependendo do meio exterior e do movimento do robô.

Criar uma Barreira (parede virtual)

O VIRTUAL GUARD cria uma barreira invisível que o Aspirador Robot não consegue atravessar.

Ex.: em frente de vasos, mobília, porta da rua, etc.

Selecione o modo Barreira (parede virtual) com o botão Modo/Alimentação.

• O indicador luminoso do modo pisca a vermelho.

Instale o VIRTUAL GUARD em frente das áreas como acesso quer impedir ao Aspirador Robot.

• Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o Aspirador Robot não consiga atravessar.

Utilizar o modo de Proteção (porta virtual)

O VIRTUAL GUARD cria uma porta invisível que o Aspirador Robot não consegue atravessar, quando não acabar a limpeza dessa divisão. O VIRTUAL GUARD abre a porta invisível quando terminar a limpeza da divisão.

1. Selecione o modo Proteção (porta virtual) com o botão Modo/Alimentação.
2. O indicador luminoso do modo pisca a verde.
3. Instale o VIRTUAL GUARD à entrada da divisão que vai aspirar.
4. Instale o VIRTUAL GUARD de modo a que o sensor de detecção da distância possa criar uma barreira invisível que o Aspirador Robot não consiga atravessar.

• Quando não estiver a utilizar o VIRTUAL GUARD, desligue a corrente. (Se não vai usar o Aspirador Robot durante longos períodos de tempo, retire as baterias para as descarregar.)
• Se o botão Modelo/Alimentação não funciona, é porque as baterias estão gastas. Neste caso, substitua as baterias. (Especificações: Baterias alcalinas Tipo D (LR20))
• Pode comprar um VIRTUAL GUARD na Samsung Electronics customer care Co., Ltd.

• A transmissão do sinal de infravermelhos pode não ser fácil em locais expostos a lâmpadas de halogéneo ou ao ar livre.
• O Aspirador Robot utiliza 3 tipos de dispositivos de infravermelhos e um deles pode não funcionar em frente de outro que tenha uma prioridade mais elevada.
• Quando utiliza o controlo remoto, o Aspirador Robot pode atravessar a barreira virtual do VIRTUAL GUARD ou ir contra um obstáculo, porque o sinal do controlo remoto tem uma prioridade mais elevada do que o sinal do VIRTUAL GUARD.
• Se for utilizado num local pequeno ou a curta distância, o Aspirador Robot pode funcionar mal devido à interferência dos sinais de infravermelhos.
• Instale o VIRTUAL GUARD longe do carregador, uma vez que o carregamento automático pode ser interrompido se o VIRTUAL GUARD estiver perto do carregador.
• Se utilizar mais de um Aspirador Robot em simultâneo, eles podem funcionar mal devido à interferência dos sinais de infravermelhos.

[Prioridade do sinal de infravermelhos]

Controlo remoto

VIRTUAL GUARD

Carregador

A mopa de microfibras permite remover o pó eficazmente.

Procedimentos de colocação da mopa

1. Coloque a mopa sobre o velcro existente no suporte da mopa.

• Quando colocar a mopa, certifique-se de que não tapa a respectiva LINHA LIMITE DE COLOCAÇÃO.

2. Alinhe os orifícios do suporte da mopa com as saliências existentes na parte inferior do aspirador robótico e empurre as peças até encaixarem com um estalido.

• Se o suporte da mopa não ficar totalmente encaixado, este pode soltar-se durante a limpeza.

3. Se o suporte da mopa não ficar totalmente encaixado, este pode soltar-se durante a limpeza.

• Uma vez que, antes de colocada a mopa, o aspirador robótico não consegue deslocar-se sobre tapetes, retire a mopa e o respectivo suporte do aparelho antes de limpar um tapete.
• Após a limpeza, lave a mopa suja.
• Utilize a mopa apenas quando esta estiver completamente seca. (Não pode utilizar uma mopa molhada.)
• Se houver líquidos, como café, no chão, não utilize a mopa para os limpar, de forma a evitar fazer ainda mais sujidade no chão com os líquidos.

* Coloque a mopa certificando-se de que esta está alinhada com a respectiva linha limite de colocação.

UTILIZAR O ASPIRADOR ROBOT

INICIAR/PARAR A LIMPEZA

Pode iniciar ou parar todas as funções do Aspirador Robot.

■ As funções do Aspirador Robot funcionam se o interruptor de corrente estiver ligado. - Como o Aspirador Robot está a funcionar, carregue no botão (Start/Stop) para cancelar a operação e selecionar uma função.

Ligar ou desligar

Ligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue no botão (Start/Stop).

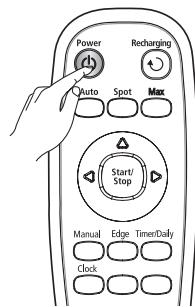

Desligar

• Controlo remoto: Carregue no botão [Power].
• Unidade principal: Carregue sem soltar o botão (Start) durante 3 segundos.

Utilizar o controlo remoto

• Controlo remoto: Carregue no botão Automática, Pontual, Máxima, Manual.
• Unidade principal: Selecione o modo Automática / Pontual / Máxima / Manual com o botão (modo) e depois carregue no botão (Start/Stop).
• Quando começar a aspirar, o Aspirador Robot começa a mover-se.
• Se carregar no botão (Start/Stop) sem selecionar o modo de limpeza, começa a aspirar no modo Automático.

Utilizar os botões da unidade principal

Parar

• Para parar, carregue no botão (Start/Stop) no controle remoto ou na unidade principal.
• Quando parar a limpeza, o Aspirador Robot pára.

UTILIZAR O ASPIRADOR ROBOT

RECARGA

Pode fazer o Aspirador Robot regressar ao carregador para recarregar a bateria usando o botão de recarga.

• Enquanto o Aspirador Robot está a funcionar, carregue no botão Iniciar/Parar para cancelar a operação e carregue no botão Recarregar.

1. Carregue no botão Recarregar.
2. Acende-se o ícone da unidade principal (↑) e o Aspirador Robot regressa ao carregador.
3. Para parar o Aspirador Robot quando ele está a voltar ao carregador, carregue no botão Iniciar/Parar.
4. Para testar a função de carga automática, carregue no botão Recarregar quando o Aspirador Robot estiver a menos de 1,5 m do carregador.

Utilizar o controlo remoto

Resolução de problemas quando o Aspirador Robot não regressa ao carregador

• Verifique a instalação do carregador
• Se o carregador estiver num local onde não possa guiar o Aspirador Robot até ele.
• Se o carregador estiver a mais de 5 m de distância do Aspirador Robot.

Pode ser necessário mais tempo para que o Aspirador Robot regresse ao carregador.

• Carregue manualmente o Aspirador Robot nos seguintes casos.
• Se o carregador estiver instalado num canto.
• Quando a bateria estiver totalmente descarregada.
• Se o Aspirador Robot estiver preso num obstáculo (mobília, etc.)
• Se o Aspirador Robot não conseguir passar a soleira da porta para chegar ao local onde o carregador está instalado.

Utilizar os botões da unidade principal

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA AUTOMÁTICA

O Aspirador Robot move-se sozinho e limpa automaticamente a casa, até limpar tudo uma vez.

• Se a limpeza começar quando o aspirador estiver na estação do carregador, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move. Se o nível da bateria se tornar demasiado baixo ao aspirar, o Aspirador Robot regressa automaticamente à estação do carregador e recomeça a aspirar (antes de ter carregado a bateria). (Número de operações da limpeza retomadas: Uma)

Botão da unidade principal Botão do controlo remoto Sequência de configuração

• Se o Aspirador Robot concluir que a limpeza está completa, não executa a função Retomar a limpeza.
• Se mover o Aspirador Robot ou carregar num botão durante a ação, o aspirador conclui que a limpeza está completa e não a retoma.

• Não mova o Aspirador Robot nem carregue num botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
• Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (388888) ou "Off turbo" (Turbo desligado) (3888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
• Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (OnEdge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
• Se selecionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E8888→ Ed 92) aparece no visor.

Modo Normal

Modo Turbo

Modo Edge (Cantos) Limpeza concluída

LIMPEZA PONTUAL

Pode limpar comodamente uma área específica onde haja muitas migalhas, poeira, etc.

Leve o Aspirador Robot para o local onde quer executar uma limpeza pontual.

Botão da unidade principal Botão do controlo remoto | Sequência de configuração

1 Defina o modo

2 Cancele o modo.

• No Modo de limpeza pontual, o Aspirador Robot limpa uma área quadrada com 1,5 m de lado.
• Quando a limpeza terminar, o Aspirador Robot emite as indicações End, Stop e Stand by.

Quando o Aspirador Robot estiver na estação de carregamento, não é possível efetuar a limpeza pontual.

• Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (388888) ou "Off turbo" (Turbo desligado) (3888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
• Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (OnEdge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
• Se selecionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E8888→Ed92) aparece no visor.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA MÁXIMA

O Aspirador Robot move-se automaticamente e limpa até a bateria se esgotar e o respetivo nível piscar apenas um nível.

• Se a limpeza começar quando o aspirador estiver na estação de carregamento, o tempo para regressar ao carregador diminui, porque o Aspirador Robot recorda a sua posição original quando se move. Se o nível da bateria ficar baixo durante a limpeza, o Aspirador Robot regressa automaticamente à estação de carregamento e retoma a limpeza antes de ter carregado a bateria. (Número de operações de limpeza retomadas: Uma)

Botão da unidade principal Botão do controlo remoto Sequência de configuração

1 Defina o modo.

2 Cancele o modo.

• Se o Aspirador Robot concluir que a limpeza está completa, não a retoma.
• Se mover o Aspirador Robot ou carregar num botão durante a ação, o aspirador conclui que a limpeza está completa (não retoma a limpeza).

Modo Normal

Modo Turbo

• Não mova o Aspirador Robot nem carregue num botão durante a limpeza. Caso contrário, o Aspirador Robot conclui que a limpeza está completa e retoma a limpeza desde o início.
• Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (888888) ou "Off turbo" (Turbo desligado) (888888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
• Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (On Edge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
• Se selecionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (8888 → Ed92) aparece no visor.

Modo Edge (Cantos)

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA MANUAL

Pode mover o Aspirador Robot para limpar um local específico diretamente, utilizando o controlo remoto.

• Mova o Aspirador Robot para o local onde quer executar a limpeza manual.
• Pode fazer uma limpeza manual usando apenas o controlo remoto.

Sequência de configuração

Botão da unidade principal Botão do controlo remoto

1 Defina o modo.

2 Cancele o modo.

• Se o Aspirador Robot estiver na estação do carregador, a limpeza manual não é possível.

• Ao carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (388888) ou "Off turbo" (Turbo desligado) (3888888) aparecem no visor, alternadamente. Se aparecer a mensagem "On turbo" (Turbo ligado), pode limpar o chão no modo Turbo.
• Ao carregar no botão Edge (Cantos) do controlo remoto, as mensagens "On Edge" (Cantos ligado) (OnEdge) ou "Off Edge" (Cantos desligado) (Off Edge) aparecem no visor, alternadamente. Se aparecer a mensagem "On Edge" (Cantos ligado), pode limpar o chão no modo Edge (Cantos).
• Se selecionar os modos Turbo e Edge (Cantos) em simultâneo, a mensagem (E8888→Ed92) aparece no visor.

Modo Normal Modo Turbo

Modo Edge (Cantos)

Teclas direcionais (para a frente, para a esquerda, para a direita) Não existe função de recuo.

UTILIZAR O ASPIRADOR ROBOT

LIMPEZA PROGRAMADA

Pode programar o Aspirador Robot para fazer a limpeza a partir de uma determinada hora. (Intervalo de tempo: até 23 horas)

A limpeza programada só é executada quando o Aspirador Robot estiver na estação do carregador.

Botão da unidade principal	Botão do controlo remoto	Sequê ncia de configuração	Exemplo) Hora actual: 07:00 a.m. (manhã) Hora desejada para o ∈cio da limpeza: 09:30 a.m. (manhã)
Timer/Daily	Timer/Daily	1 Entre no modo de limpeza programada e confirma se a hora configurada está correct.	AM 07:00
Timer/Daily	Timer/Daily	2 Inicie as definições.	AM Pisca Pisca AM 07:00
Mode Recharging	Decrease Start Stop Increase	3 Acerte a “hora”.	AM Pisca Pisca AM 09:00
Timer/Daily	Timer/Daily	4 Confirme a “hora”.	AM Pisca Pisca AM 09:30
Mode Recharging	Decrease Start Stop Increase	5 Acerte os “minutos”.	AM Pisca Pisca AM 09:30
Timer/Daily	Timer/Daily	6 Termine as definições.	AM Pisca Pisca AM 09:30
Start Stop	Start Stop	Cancele as definições.	O icone apaga-se.

NOTA

Quando terminar as definições, se carregar no botão (Dist/Step) e não no botão Timer/Daily, sai do modo de limpeza programada.

UTILIZAR O ASPIRADOR ROBOT

PROGRAMAR A LIMPEZA DIÁRIA

Pode programar o Aspirador Robot para fazer a limpeza todos os dias a partir de uma determinada hora.

A limpeza diária só é executada se o Aspirador Robot estiver na estação de carregamento.

Main unit button	Remote control button	Configuration Sequence	Exemplo) Hora actual: 07:00 a.m. (manhã) Hora desejada para o ∈cio da limpeza: 09:30 a.m. (manhã)
Timer/Daily	Timer/Daily	1 Entre no modo de limpeza diária e confirma se a hora configurada está correcta. (Verifique a hora de reserva diária.)	AM 07:00
Timer/Daily	Timer/Daily	2 Inicie as definições.	Pisca AM Daily
Recharging	Decrease	3 Acerte a “hora”.	Pisca AM Daily
	Start/Stop	4 Confirme a “hora”.	Pisca AM Daily
Timer/Daily	Timer/Daily	5 Acerte os “minutos”.	Pisca AM Daily
Recharging	Decrease	6 Termine as definições.	Pisca AM Daily
	Start/Stop
Timer/Daily	Timer/Daily	7 Cancele as definições.	Daily O icone apaga-se.

NOTA

Quando terminar as definições, se carregar no botão (Dist/Step) e não no botão Timer/Daily, sai do modo de limpeza programada.

Filtro e ferramentas de manutenção

UTILIZAR FUNÇÕES ADICIONAIS

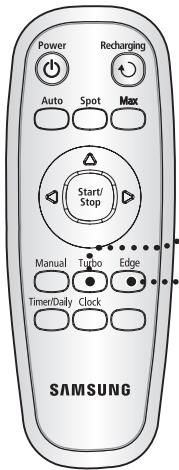

Pode usar o aspirador robótico de forma mais simples e cómoda recorrendo a funções adicionais.

Só pode configurar funções adicionais com o controlo remoto.

Modo Turbo

Se carregar no botão Turbo do controlo remoto, as mensagens "On turbo" (Turbo ligado) (088888) ou "Off turbo" (Turbo desligado) (08888888) aparecem no visor, alternadamente.

On turbo (modo Turbo): A escova elétrica roda à velocidade máxima.

Off turbo (modo Normal): A escova elétrica roda à velocidade normal.

Modo Edge (Cantos)

Se carregar no botão Edge (Cantos) do controlo remoto, as mensagens “On Edge” (Cantos ligado) ou “Off Edge” (Cantos desligado) aparecem no visor, alternadamente.

On Edge (modo Edge (Cantos)): O aspirador robótico limpa o chão tocando nos obstáculos.

Off Edge (modo Evasão (Desvio)): O aspirador robótico limpa o chão desviando-se dos obstáculos.

Se aparecer a mensagem "Off Edge" (modo Evasão (Desvio)), o aspirador robótico pode colidir com obstáculos finos ou escuros.

LIMPAR O ASPIRADOR ROBOT

TENHA EM ATENÇÃO OS MÉTODOS DE MANUTENÇÃO E LIMPEZA

• Se o interruptor de corrente estiver danificado, contacte o técnico de assistência para não provocar nenhum acidente.
• Não utilize meios ou dispositivos mecânicos não instalados pelo fabricante que possam acelerar a deformação do Aspirador Robot.

• Desligue sempre o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.

O Aspirador Robot pode subitamente fazer a funcional e provocar ferimentos.

Elfro e ferramentas de manutenção

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.

• Nunca utilize água em spray, diluente, benzina, etc., direção na unidade principal do Aspirador Robot.

• Limpe cuidadosamente a janela do sensor ou a câmera usando um pano macio.

Janela do sensor frontal

Janela do sensor frontal e câmera

Janela do sensor de declives

Janela do sensor traseiro

LIMPAR O ASPIRADOR ROBÔ

ESVAZIAR RAPIDAMENTE O PÓ

Com um aspirador normal, pode esvaziar facilmente o compartimento do pó sem removê-lo.

1. Abra a tampa do orifício de saída do pó.

1. Se colocar o tubo do aspirador normal no orifício de saída do pó, aspira o pó diretamente do compartimento do pó.

Filtro e ferramentas de manutenção

LIMPAR O SACO DO PÓ E O FILTRO

Antes de limpar o saco do pó, tem de esvaziá-lo.

• Quando retirar o saco do pó, tenha cuidado para não entornar o pó.
• Esvazie o saco do pó nos seguintes casos.
• Quando houver pó acumulado dentro do saco.
• Quando o poder de sucção enfraquecer subitamente.
• Quando o ruído aumentar de repente.

1. Carregue no botão de ejeção do saco do pó (PUSH) e puxe-o para fora do Aspirador Robot.

1. Retire a tampa do saco do pó puxando-a no sentido da seta na figura.

1. Retire o filtro do saco do pó puxando-o no sentido da seta na figura.

1. Limpe o pó do filtro e do saco.
2. Pode lavá-los com água.

1. Feche a tampa do saco do pó e instale-o na unidade principal.

[Estrutura do Compartimento do pó]

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ELÉTRICA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.

• Para fazer entornar o pó do respectivo saco, retire-o antes de limpar a escova elétrica.

1. Retire o saco do pó carregando no botão de ejeção do saco (PUSH).

1. Depois de verificar se há substâncias estranhas, carregue no gancho que fixa a tampa da escova para a retirar.

Filtro e ferramentas de manutenção

1. Retire a escova elétrica da unidade principal.

1. Retire quaisquer substâncias estranhas, como cabelos ou fios compridos enrolados na escova elétrica, usando uma escova de limpeza ou um aspirador.

1. Quando terminar a limpeza, monte primeiro a escova elétrica do lado do interruptor de corrente e depois monte o outro lado da escova da mesma forma.

1. Depois de introduzir as 3 pontas na parte superior da tampa, empurre a outra extremidade para dentro até ela encaixar na posição correta com um "clique".

• Para impedir que o Aspirador Robot fique obstruído, tenha cuidado para não aspirar palitos ou cotonetes.
• Se for difícil remover substâncias estranhas, contacte um centro de assistência ao cliente.
• Como a escova elétrica aspira o pó do chão, pode ficar com cabelos e fios compridos enrolados. Verifique e limpe a escova elétrica regularmente.

Filtro e ferramentas de manutenção

LIMPAR O ASPIRADOR ROBOT

LIMPAR A ESCOVA ROTATIVA LATERAL PARA LIMPEZA DE CANTOS

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.

1. Verifique se a escova rotativa lateral está dobrada ou se há alguma substância estranha presa na escova.

1. Usando luvas de borracha, envolva a escova rotativa lateral num pano, passe-a por água quente durante cerca de 10 segundos e limpe-a com o pano.

1. Virando a escova rotativa lateral, repita os procedimentos do passo 2.

1. Se houver cabelos ou fios enrolados entre a unidade principal e a escova rotativa lateral, desaperte o parafuso da escova rotativa lateral com uma chave de parafusos (+) para os remover.

Quando voltar a montar a escova, alinhe o "L" da escova rotativa lateral para limpeza de cantos como "L" da unidade principal e monte a escova rotativa lateral.

(A letra "R" está gravada no lado direito da escova rotativa.)

Limpe frequentemente a escova rotativa lateral, uma vez que esta atrai facilmente cabelos e outras substâncias estranhas.

O excesso de substâncias estranhas na escova rotativa lateral pode danificar a escova.

LIMPAR O ASPIRADOR ROBOT

LIMPAR A RODA MOTORA

Tem de desligar o interruptor de corrente na parte inferior da unidade principal antes de limpar o Aspirador Robot.

• Se o Aspirador Robot começar de repente a andar em ziguezague, pode haver substâncias estranhas presas na roda motora.

1. Quando limpar a roda motora, coloque um pano macio no chão e deite a unidade principal com cuidado.

1. Verifique se há substâncias estranhas e retire-as com uma vareta ou uma pinça sem pontas afiadas, se for necessário.

MANUTENÇÃO DA MOPA

Uma vez que uma mopa suja pode ter um odor desagradável, mantenha-a limpa.

1. Separe o suporte da mopa da parte inferior do aspirador robótico.

1. Retire a mopa do respectivo suporte.

1. Deixe a mopa secar completamente num local bem ventilado antes de utilizá-la.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O Aspirador Robot não funciona antes da limpeza.	• O saco do pô está montado? • O interruptor de correto está ligado? • O modo de limpeza (Auto) está definindo no visor? • O;nvel da bateria está a piscar num sé;nvel e a indicação 'LO' aparece no visor? • O Aspirador Robot não funciona se a bateria do controlo remoto estiver descarregada.	• Instale o saco do pô. • Ligue o interruptor de correto. • Carregue no botão (Step). (Para o desigar, carregue sem soltar o botão (Step) durante 3 segundos ou mais.) • Levante o Aspirador Robot e coloque-omanualmente na estação do carregarador para correção-lo. • Substitua as pilhas do controlo remoto ( Tipo AAA)
O Aspirador Robot deleixou de funciona durante a limpeza.	• O;nvel da bateria está a piscar num sé;nvel e a indicação 'LO' aparece no visor? • O Aspirador Robot ficou preso em fios no chão? • O Aspirador Robot está preso num desível do chão? - A roda motora está levantada. • A roda motora está envolida numa toalhaolina (pano)? • O Aspirador Robot está preso na soleira da porta?	• Levante o Aspirador Robot e coloque-omanualmente na estação do carregarador para correção-lo. • Deslgue o interruptor de corrente e remove os fios. • Deslgue o interruptor de corrente e mova o Aspirador Robot para outras local paraContinuar a limpeza. • Deslgue o interruptor de corrente e retire a toalhaolina. • Deslgue o interruptor de corrente e mova o Aspirador Robot para outras local paraContinuar a limpeza.
O poder da sucção é fracço ao limpar.	• Verifique se o saco do pô está cheio. • Verifique se a entrada de sução está obstruindo comsubstências estranhas. • Verifique se o filtró está obstruído.	• Pare o Aspirador Robot e esvazie o saco do pô. • Deslgue o interruptor de corrente e retire as substâncias estranhas da entrada de sução. • Limpe bem o filtró.

LISTA DE VERIFICAÇÃO ANTES DE LIGAR PARA O SERVIÇO DE ASSISTÊNCIA

SINTOMA	LISTA DE VERIFICAÇÃO	MEDIDA A TOMAR
O Aspirador Robot nãoenhastra ocarregador.	Verifique se a ficha do carregaro está corremente inserida na tomada.Se houver algoum Obstáculo num raio de circa de 1 m àrente do carregaro e circa de 0,5 m à esquerda e à direita do carregaro, tem de removesses obstáculos.Se houver algouma substência estranha no pino de energia, limpe-o com uma tolaha seca.O VIRTUAL GUARD estáinstalado perto do carregaro?	Mova o VIRTUAL GUARD paraoutro local de modo a que OAspirador Robot possa carregar-se automaticamente.
O Aspirador Robot passatabravês doVIRTUAL GUARD.	As baterias do VIRTUAL GUARD está gastos?O VIRTUAL GUARD está definido para o modo Proteção (portavirtual)?O indicator luminoso do modo está desligado?	Substitua as baterias.(2 baterias alcalinas Tipo D(LR20))Defina o VIRTUAL GUARD parao modo de Barreira (paredevirtual).Verifique se o VIRTUAL GUARD está desligado e defina-o para omode desejado.
A duração dasbaterias doVIRTUAL GUARDé demasiadocurta.	Está a usar baterias secas demanganésio?	Substitua as baterias porbaterias alcalinas novas.(2 baterias alcalinas Tipo D(LR20))
No visor, apareceuma contagemdecrescentepartir de30,29,28,...	Forçou o Aspirador Robot a sairdo carregaro ou fez pressao sobre este durante aarga?	Quando se retira o AspiradorRobot do carregaro ou se fazpressão sobre este duranteaarga, o Aspirador Robotregressa ao carregaro après30 segundos para recarregarautomaticamente.

Resolução de problemas

RESOLUÇÃO DE PROBLEMAS ASSINALADOS COM CÓDIGOS DE ERRO

Código DE ERRO	MOTIVO	SOLUÇÃO
C 00	• O Aspirador Robot ficou travado ou preso durante a movimentação.	• Desfigure o interruptor de corrente na parte inferior e mova o Aspirador Robot para um local diferente.
C 01	• Hósubstências estranhas (fios, papel, brinquados, etc.) presas na escova elétrica.	• Desfigure o interruptor de corrente na parte inferior e retire assubstências estranhas da escova elétrica.
C 02	• Hósubstências estranhas (fios, papel, brinquados, etc.) presas na roda motora da esquerda.	• Desfigure o interruptor de corrente na parte inferior e retire assubstências estranhas da roda motora da esquerda.
C 03	• Hósubstências estranhas (fios, papel, brinquados, etc.) presas na roda motora da direita.	• Desfigure o interruptor de corrente na parte inferior e retire assubstências estranhas da roda motora da direita.
C 05	• Verifique o sensor do amortecedor.	• Puxe o amortecedor preso ligeiramente para fora.
C 06	• Hósubstências estranhas (pó, manchas, etc.) na janela do sensor de obstáculos.	• Desfigure o interruptor de corrente na parte inferior e limpe assubstências estranhas das janelas dos senseores dianteiro e traseiro usingo um pano macio.
C 07	• Hósubstências estranhas (pó, manchas, etc.) na janela do sensor de declives.	• Desfigure o interruptor de corrente na parte inferior e limpe assubstências estranhas da janela do sensor de declives usingo um pano macio.
C 08	• O saco do pô não está colocado.	• Coloque o saco do pô até que ele encaixe com um “clique”.
C 09	• Hósubstências estranhas (fios, panos, etc.) presas na escova rotativa lateral para limpeza de cantos.	• Desfigure o interruptor de corrente na parte inferior e limpe assubstências estranhas da escova rotativa lateral para limpeza de cantos.

• Se carregar no botão Iniciar/Parar ou desligar o interruptor de corrente, limpa o código de erro.

Especificações do produto

Corpo principal

CLASSIFICacao	ARTIGO	DETAILHE
Especificações mecânicas	Diâmetro	355mm
	Altura	93mm
	Peso	4.0kg
Especificações eletricas	Tensão	AC220-240V~, 50-60Hz
	Consumo de energia durante acaoa	50 W
	Consumo de energia da unidade principal	40 W
	Especificações da bateria	14.4V / 2,000 mA
Especificações de limpeza	Capacidade do saco do pó	Cerca de 0.6 l
	Tipo de correamento	Carregamento automatico/ manual
	Modo de limpeza	automática, pontual, maior,manual, programada,Programar a limpeza diária
	Tempo de correamento	Aproximamente 120 instantos
	Tempo de limpeza (uma superficie dura)	Aproximamente 90 instantos
Método de limpeza		Reconhecimento da forma do tecto
Tipo do botão da unidade principal		Contacto

Este Aspirador foi aprovado de acordo com as seguintes normas.

Directiva UEM : 2004/108/EEC

Directiva de Segurança de Baixa Voltagem : 2006/95/EC

Memorando

SAMSUNG

Se tiver alguma dúvida ou comentário sobre os produtos Samsung, contacte por favor a nossa linha de apoio a clientes Samsung.

80820-SAMSUNG (726-7864)

www.samsung.com
