Type de produit	Système audio portable rechargeable autonome
Marque	Samson
Modèle	XP25i
Dimensions (L x l x h)	336 x 188 x 155 mm
Poids	2,5 kg
Puissance de l'amplificateur	25 Watts
Haut-parleur	Large bande 13 cm, aimant néodyme, membrane papier
Bande passante	60 Hz – 15 kHz (±3 dB)
Distorsion harmonique	Inférieure à 1 %
Type d'accumulateur	Au gel, 12 V cc, 2,6 Ah
Autonomie	Jusqu'à 8 heures en utilisation continue
Temps de charge	Environ 4 heures
Alimentation externe	100-240 V ca / 18 V cc (chargeur fourni)
Entrées audio	Micro (Jack 6,35 mm mono asymétrique), Ligne (mini-Jack 3,5 mm stéréo), Base iPod intégrée
Sortie audio	Ligne (mini-Jack 3,5 mm stéréo)
Microphone fourni	Samson PT40M, dynamique, cardioïde, câble spiralé 1 m, interrupteur marche/arrêt
Contrôles	Volume/Power (micro), Volume iPod, Témoins Power (rouge) et Charge (vert/rouge)
Construction	Polypropylène avec renforts internes, finition vinyle noir texturé
Accessoires inclus	Chargeur, sangle de transport avec pince micro, adaptateur pour pied de micro (pas 5/8 pouce)
Entretien	Nettoyer avec un chiffon sec ; ne pas obstruer les fentes de ventilation
Sécurité	Ne pas ouvrir le boîtier ; confier les réparations à un technicien qualifié ; ne pas exposer à l'humidité
Recyclage	Ne pas jeter avec les ordures ménagères ; déposer dans un point de collecte pour appareils électroniques

FOIRE AUX QUESTIONS - XP25I SAMSON

Comment charger la batterie du Samson XP25i ?

Utilisez le chargeur fourni. Branchez-le sur la prise DC In à l'arrière de l'appareil. Le voyant Charge clignote en vert pendant la charge et reste allumé fixe lorsque la batterie est pleine. La charge complète dure environ 4 heures.

Quelle est l'autonomie de la batterie ?

L'autonomie est d'environ 8 heures en utilisation continue à volume modéré. Pour maximiser la durée de vie de la batterie, rechargez complètement l'appareil après chaque utilisation et évitez les décharges complètes.

Quels modèles d'iPod sont compatibles avec la station d'accueil ?

La station d'accueil est compatible avec la plupart des modèles d'iPod récents (y compris iPod touch, iPod nano, iPod classic). Assurez-vous que l'iPod est bien inséré dans la base pour une connexion correcte. Pour les modèles plus anciens, utilisez éventuellement un adaptateur.

Puis-je utiliser un micro autre que celui fourni ?

Oui, vous pouvez connecter tout microphone dynamique ou électret à haute impédance sur l'entrée Mic In (Jack 6,35 mm). Le niveau d'entrée est adapté aux microphones de type vocal.

Comment utiliser le XP25i avec une source audio externe ?

Branchez votre source (lecteur MP3, smartphone, etc.) sur l'entrée Line In (mini-Jack 3,5 mm) à l'aide d'un câble adapté. Le volume de la source se règle avec le bouton iPod (qui agit sur le volume général des entrées ligne et iPod).

Que faire si le voyant Power ne s'allume pas ?

Vérifiez d'abord que la batterie est chargée. Si elle est déchargée, branchez le chargeur. Si le voyant reste éteint, le fusible interne a peut-être sauté. Contactez un technicien qualifié pour le remplacement du fusible (identique au modèle d'origine).

Puis-je utiliser l'appareil tout en le chargeant ?

Oui, le XP25i peut être utilisé pendant la charge. Branchez simplement le chargeur sur la prise DC In et allumez l'appareil. Le voyant Charge clignotera pendant la charge.

Comment nettoyer le système XP25i ?

Utilisez un chiffon doux et sec pour nettoyer le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Évitez que des liquides ne pénètrent par les fentes de ventilation ou les connecteurs.

Puis-je monter le XP25i sur un pied de micro ?

Oui, le boîtier est équipé d'un adaptateur intégré de pas femelle 5/8 de pouce (16 mm) compatible avec la plupart des pieds de micro standard. Vissez simplement l'adaptateur fourni si nécessaire.

Que faire en cas de panne ou de dysfonctionnement ?

N'ouvrez pas le boîtier. Confiez toute réparation à un technicien qualifié. Pour un retour en garantie, contactez le service client Samson au 1-800-3SAMSON (États-Unis) ou votre revendeur local afin d'obtenir un numéro d'autorisation de retour.

MODE D'EMPLOI XP25I SAMSON

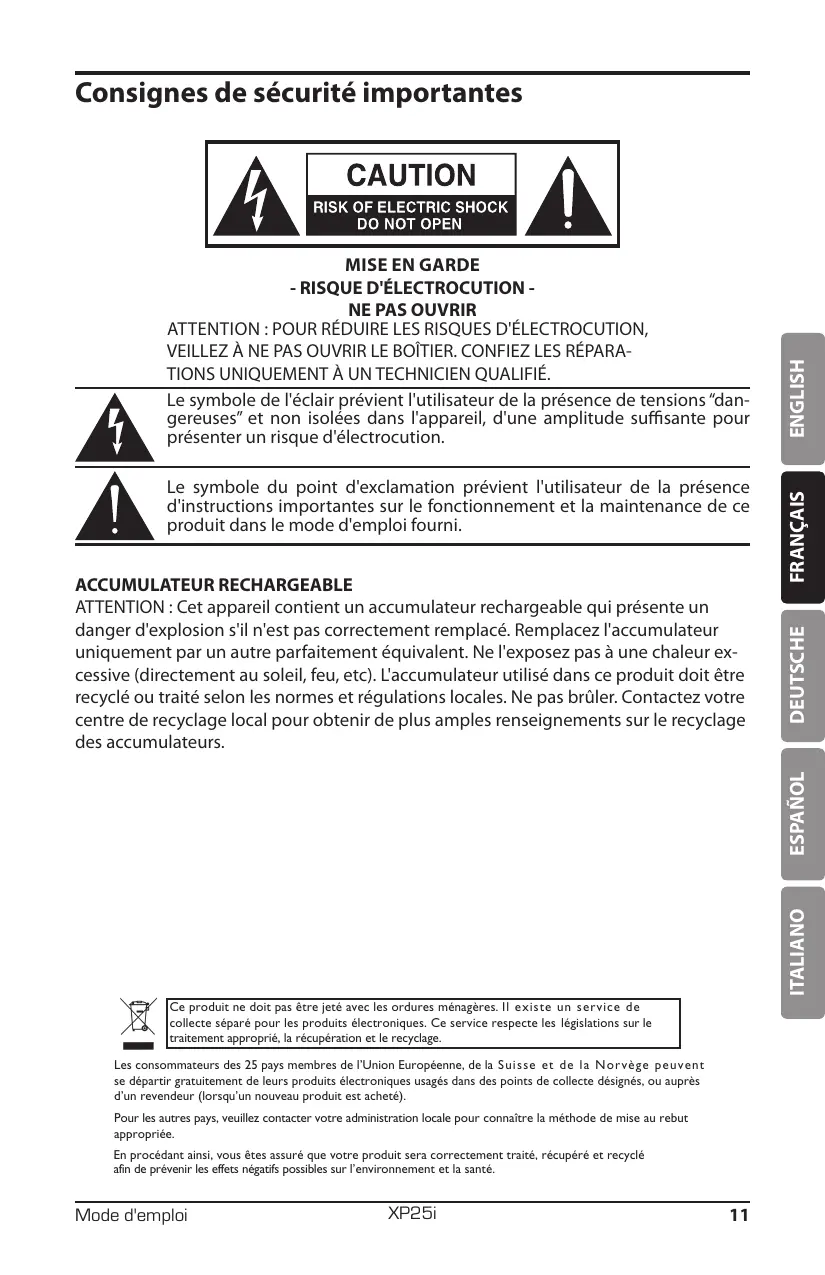

Consignes de sécurité importantes

RISK OF ELECTRIC SHOCK DO NOT OPEN

NE PAS OUVRIR

ATTENTION: POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, VEILLEZ À NE PAS OUVRIR LE BOITIER. CONFIEZ LES RÉPARATIONS UNIQUÉMENT À UN TECHNICIEN QUALIFIÉ.

Le symbole de l'éclair prévient l'utilisateur de la présence de tensions "dangereuses" et non isolées dans l'appareil, d'une amplitude suffisante pour présenter un risque d'électrocution.

Le symbole du point d'exclamation prévient l'utilisateur de la présence d'instructions importantes sur le fonctionnement et la maintenance de ce produit dans le mode d'emploi fourni.

Accumulateur rechargeable

ATTENTION : Cet appareil contient un accumulateur rechargeable qui présente un danger d'explosion s'il n'est pas correctement replacé. Remplacez l'accumulateur uniquement par un autre parfaitement équivalent. Ne l'exposez pas à une chaleur excessive (directement au soleil, feu, etc). L'accumulateur utilisé dans ce produit doit être recyclé ou traité selon les normes et régulations locales. Ne pas brûler. Contactez votre centre de recyclage local pour obtenir de plus amples renseignements sur le recyclage des accumulateurs.

Ce produit ne doit pas être jeté avec les ordures ménagères. Il existe un service de collecte séparé pour les produits électroniques. Ce service respecte les législations sur le traitement approprié, la récupération et le recyclage.

Les consommateurs des 25 pays membres de l'Union Européenne, de la Suisse et de la Norvège peuvent se débarrasser gratuitement de leurs produits électroniques usagés dans des points de collecte désignés, ou auprès d'un revendeur (lorsqu'un nouveau produit est acheté).

Pour les autres pays, veuillez contacter votre administration locale pour connaître la méthode de mise au rebut appropriée.

En procédant ainsi, vous êtes assuré que votre produit sera correctement traité, récupéré et recyclé afin de prévenir les effets négatifs possibles sur l'environnement et la santé.

Consignes de sécurité importantes

1. Veuillez lire toutes les instructions.
2. Conservez ces instructions.
3. Respectez les mises en garde.
4. Suivez les instructions.
5. L'appareil ne doit pas être exposé aux projections liquides. Ne placez aucun objet contenant un liquide sur l'appareil (vase, verre, etc.).
6. Nettoyez avec un tissu sec.
7. Veillez à ne pas obstruer les fentes de ventilation. Installez l'appareil selon les instructions du fabricant.
8. N'installez pas près d'une source de chaleur (radiateurs, etc.), ou de tout équipement générant de la chaleur (amplificateurs de puissance).
9. Utilisez uniquement les fixations et accessoires spécifiés par le fabricant.
10. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation prolongées.
11. Ne retirez pas la terre du cordon secteur ou de la prise murale. Les fiches canadiennes avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.
12. Protégez le cordon secteur contre tous les dommages possibles (pinçement, tension, torsion, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.
13. Utilisez uniquement le support, le pied, ou la table spécifiés par le fabricant, ou vendus avec l'appareil. Lorsque vous utilisez un chariot,

procedez avec vigilance lorsque vous vous déplacez pour éviter toute blessure aux personnes et tout dommage aux

équipements.

1. Consultez un service de réparation qualifié pour tout dysfonctionnement (dégât sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.).
2. INTERRUPEUR MARCHE/ARRET : les produits équipés d'un interrupteur marche/arrêt ne garantissent PAS une isolation totale entre l'appareil et le secteur.
3. ISOLATION DU SECTEUR: La fiche secteur doit rester accessible à tout moment. Dans le cas d'une installation en Rack ou d'une installation ne permettant pas l'accès à la fiche secteur, un interrupteur multipolaire avec ouverture/fermeture par contacts (espacés d'au moins 3 mm) sur chaque élément de l'alimentation secteur (toutes les phases, neutre et terre) doit être incorporé au câblage du Rack ou du bâtiment.
4. APPAREILS ÉQUIPÉS D'UN FUSIBLE ACCESSIBLE PAR L'EXTERIEUR : Remplacez le fusible uniquement par un autre exactement identique.
5. ÉQUIPEMENTS MULTI-TENSION : Selon le pays d'utilisation, cet appareil nécessite un cordon secteur avec des fiches adaptées au format local et aux normes locales. Connectez cet appareil uniquement à une source secteur correspondant à la description située en face arrière. Pour réduire les risques d'incendie et d'électrocution, confiez toutes les réparations à un personnel qualifié.

Table des matières

Introduction. 14 XP25i - Généralités 15 Accumulateur au gel 16 XP25i - Réglages et organisation 17 XP25i - Réglages et organisation 18 Connexion d'un iPod 19 XP25i — Caractéristiques techniques 20 XP25i Dimensions 21

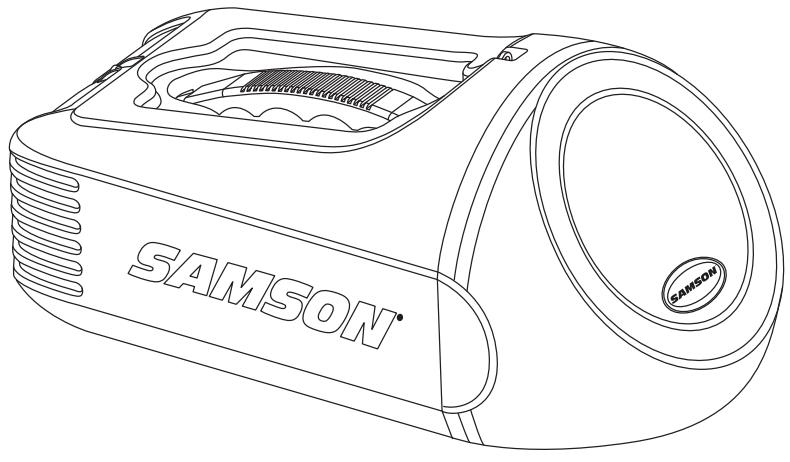

Merci d'avoir choisi le système de sonorisation complet, rechargeable, portable et autonome Samson Expedition XP25i. Le système XP25i vous offre une sonorisation légère, compacte, et idéale pour les présentations mobiles, les guides touristiques et pour les activités scolaires. Le système XP25i vous offre une sonorité d'une clarté exceptionnelle, avec une puissance de 25 Watts restituée par un haut-parleur large bande de 13 cm. Le système XP25i est unique car il est équipé d'une embase pour iPod intégrée, vous permettant la restitution aisée de discours pré-enregistrés, des messages d'alerte, ou de musique. Le XP25i vous offre également une section de mixage complète avec entrée micro, entrée ligne, sortie ligne, et des réglages indépendants de volume pour l'iPod et le micro. Le système XP25i comprend un micro à fonction marche/arrêt par pouvoirs avec un câble de 1 mètre, une sangle de transport sur l'épaule, un chargeur et un adaptateur de pied de micro.

Dans ces pages, vous trouverez une description détaillée des fonctions de la sonorisation portable XP25i, un guide sur les réglages, des instructions pour sa mise en œuvre et son utilisation, ainsi que le détail des caractéristiques techniques. Vous trouverez également une carte de garantie — prenez le temps de la remplir et de nous la renvoyer pour bénéficier de notre assistance technique. Nous vous ferons également parvenir des informations sur les nouveaux produits Samson. Prenez le temps de consulter notre site Internet (www.samsontech.com) pour obtenir de plus amples informations sur nos produits.

Avec un entretien adapté et une ventilation suffisante, la sonorisation XP25i vous donnera satisfaction pendant de très nombreuses années. Prenez le temps de noter le numéro de série et la date d'achat ci-dessous pour toute référence ultérieure.

Numéro de série :

Date d'achat :

Si vous nevez faire réparer cet appareil, vous nevez tout d'abord obtenir un numéro d'autorisation de retour auprès de nos services. Sans ce numéro d'autorisation, l'appareil ne sera pas accepté lors de sa réception. Appelez Samson au : 1-800-3SAMSON (1-800-372-6766) pour obtenir ce numéro d'autorisation. Utilisez les emballages d'origine pour le retour.

Voici quelques éléments uniques de la sonorisation rechargeable portable autonome XP25I :

• Compacte, légère, ergonomique pour un transport aisé, grâce à la poignée et à la sangle.
• Accumulateur rechargeable intégré avec une autonomie de 8 heures en utilisation continue. L'accumulateur se recharge en seulement quatre heures. Haut-parleur large bande de 13 cm à rendement élevé.
• Amplificateur intégré de 25 Watts.
• Embase pour iPod intégrée avec réglage de volume.
• Micro intégré Samson PT40M activé par pouvoir avec câble en spirale de 1 mètre.
• Entrées et sorties ligne permettant la connexion d'autres équipements audio. Témoins LED de mise sous tension et de charge de l'accumulateur.
• Construction ultra robuste permettant une utilisation sur table, porteé, ou installée sur un pied de micro. Chargeur fourni.

Accumulateur au gel

Le XP25i est un système de sonorisation portable autonome rechargeable alimenté par accumulateur au gel.

Avant d'utiliser le XP25i pour la première fois, vous devez charger l'accumulateur pendant au moins quatre heures. À cette fin, connectez le chargeur fourni au XP25i. Le témoin LED de charge clignote pendant le chargement. Une fois le XP25i chargé, la LED reste allumée en vert.

Avec un entretien minimal, l'accumulateur du XP25i devrait vous donner de nombreuses années de service. Suivez ces instructions pour optimiser la durée de vie de l'accumulateur :

Chargez complètement le XP25i après chaque utilisation. L'accumulateur ne doit pas être exposé à des chaleurs extrêmes. Évitez de décharger complètement l'accumulateur. - Conservez tout le temps le XP25i en charge complète. Pour le rangement à long terme, chargez le XP25i tous les six mois.

Remarque: Si vous stockez l'appareil pendant longtemps avec une charge inférieure à la tension minimale, il se peut que l'accumulateur ne tienne plus la charge, et dans ce cas, il doit être remplaced. La durée de vie de l'accumulateur varie selon la température, l'âge, et la fréquence d'utilisation du produit.

Vous ne devez pas vous débarrasser des accumulateurs au gel avec le reste des ordures ménagères. Pour vous débarrasser de l'accumulateur, confiez-le à un centre de recyclage adapté ou à un point de collecte spécifique. Pour éviter tout court-circuit, déchargez complètement l'accumulateur avant de vous en débarrasser, et couvrez les bornes avec un ruban adhésif non-conducteur (avec du ruban adhésif électrique, par exemple).

Remarque: Si vous avez des questions sur la décharge de l'accumulateur, contactez un technicien ou votre centre de collecte des ordures local.

Attention : Vous ne devez en aucun cas incinerer l'accumulateur. Ceci peut en effet créer un risque élevé d'explosion.

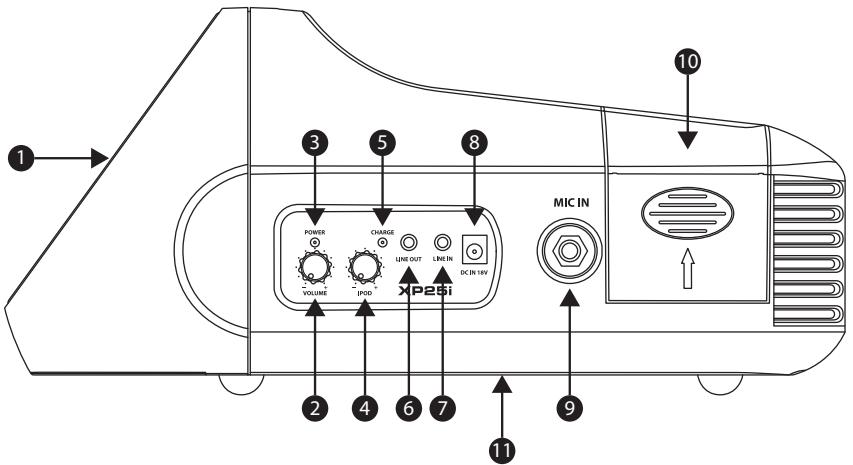

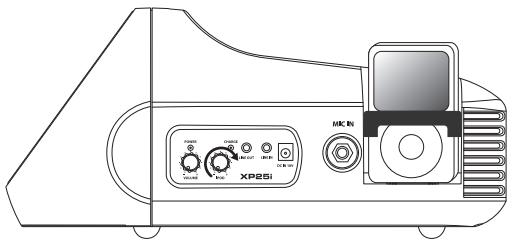

XP25I — réglages et organisation

1. Haut-parleur - Haut-parleur large bande à haut rendement de 13 cm à membrane en papier.
2. Bouton Volume/Power - Ce bouton contrôle le niveau de l'entrée micro et place l'appareil sous/hors tension. Tournez vers la gauche pour placer l'appareil sous tension et monter le volume et inversement.
3. Témoin Power - La couleur rouge indique que l'appareil est sous tension, prêt à fonctionner.
4. Bouton iPod - Détermine le niveau de l'iPod dans le haut-parleur.
5. Témoin Charge - Le témoin Charge clignote en VERT pendant le chargement, et reste allumé en VERT une fois l'accumulateur chargé. Le témoin Charge clignote en ROUGE lorsque l'accumulateur est déchargé (et l'appareil sous tension).
6. Line Out - Sortie ligne en mini-Jack 3,5 mm avec le signal du micro de l'iPod et de l'entrée Line In.
7. Line In - Entrée ligne en mini-Jack 3,5 mm pour la connexion d'une source externe (lecteur de CD, de MP3, ou toute autre source audio à niveau ligne).
8. DC In - Connectez le chargeur fourni à cette embase pour recharger l'accumulateur ou pour alimenter l'appareil.
9. Entrée Mic In - Entrée Jack 6,35 mm à niveau micro. Connectez le micro Samson PT40M fourni ou tout autre micro haute-impédance à cette entrée.
10. Compartiment de l'iPod - Le XP25i est équipé d'une base pour iPod compatible avec la plupart des modèles d'iPod les plus récents. Le signal de l'iPod est contrôlé par le bouton iPod (4).
11. Adaptateur de pied de micro - Adaptateur de pas US femelle de 5/8^e de pouce (16 mm) permettant d'installer la sonorisation XP25i sur un pied de micro.

XP25I — réglages et organisation

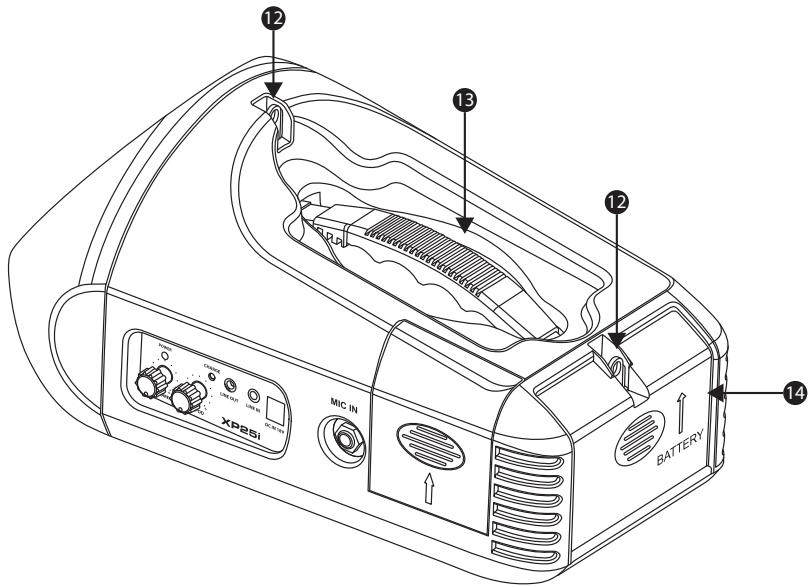

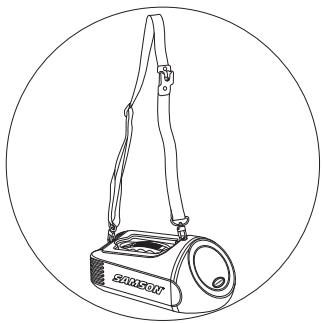

1. Points d'attache de la sangle - Connectez la sangle fournie à ces deux points d'attache. La sangle est équipée d'une pince micro pour le Samson PT40M.
2. Poignée - Poignée de transport ergonomique facilitant le transport.

1. Compartiment de l'accumulateur (Battery) - Le XP25i est fourni avec l'accumulateur déjà installé. Pour replacer l'accumulateur, ouvrez le couvercle du compartiment et retirez la plaque de protection de l'accumulateur. Faites glisser lentement l'accumulateur de son compartiment et déconnectez les fils ROUGE et NOIR. Connectez les fils au nouvel accumulateur. Connectez le fil ROUGE à la borne positive (+), et le fil NOIR à la borne négative (-). Faites glisser lentement le nouvel accumulateur dans le compartiment, replacez la plaque de protection en position et fermez le couvercle du compartiment.

Remarque: Si vous avez des questions sur le remplacement de l'accumulateur, contactez Samson ou votre distributeur local.

Procédez comme suit pour utiliser un iPod avec votre sonorisation XP25i :

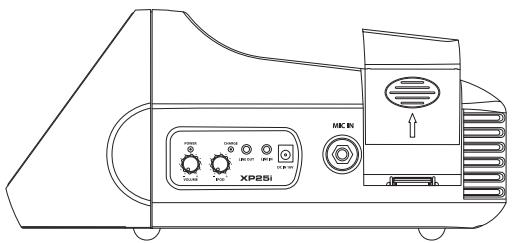

1. Ouvrez la porte du en la faisant glisser vers le haut.

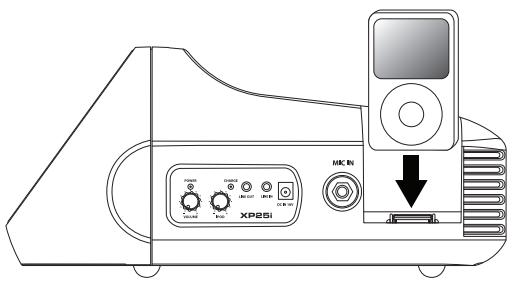

1. Installez l'iPod dans le XP25i en l'insérant sur sa base. Veillez à la bonne assise de l'iPod sur sa base.

1. Alignez la protection de l'iPod avec les rainures de chaque côté du et faites glisser.

1. Placez l'iPod en lecture, montez le bouton de niveau iPod jusqu'à atteindre le niveau d'écoute souhaité.

Système

Haut-parleur 13cm aimant au néodyme

Bande passante 60 Hz - 15 kHz, ±3 dB

Distorsion harmonique. Inférieure à 1%

Entrée ligne, base pour iPod

Sortie ligne Mini-Jack 3,5 mm

Entrée MIC........................................................................................ Jack 6,35 mm mono, asymétrique

Impédance entrée micro. 3,3 kΩ

Niveau d'entrée -14 dBu à +34 dBu

Accumulateur. 12 Vcc / 2,6 AH

Temps de charge. 4 heures

Autonomie 8 heures maximum

Alimentation externe. 100~240Vca/18Vcc

Type : Dynamique, Samson PT40M avec

pied de marche

Structure polaire. Cardioïde (unidirectionnel)

Cable. Cable en spirale de 1 mètre

Boîtier

Construction. Polypropylène avec renforts internes

Grille. Finition vinyle noir texturé

Fixation.................................................................................... Embase pour pied de micro intégrée

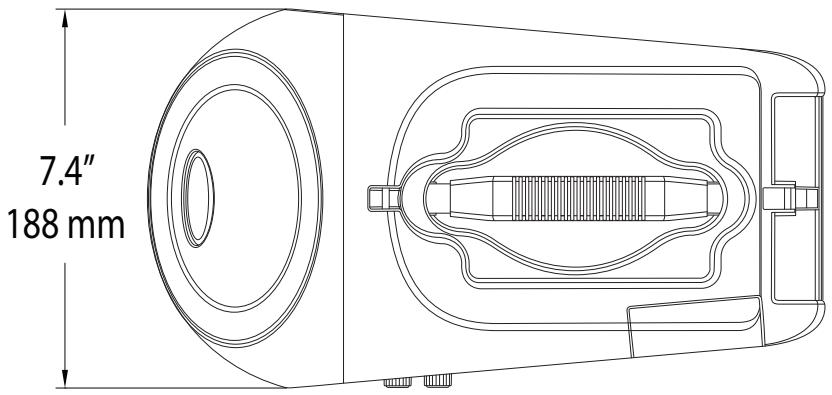

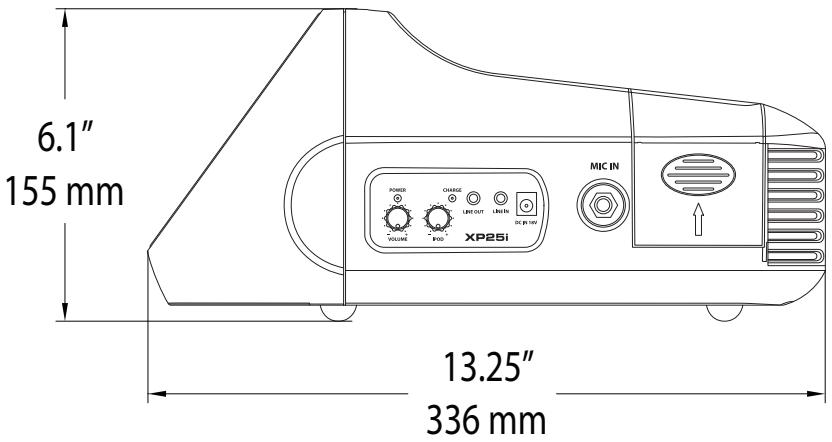

Dimensions 336 mm (p) x 188 mm (l) x 155 mm (h)

Poids 2,5 kg

Caractéristiques et apparences sujettes à modification sans préavis.

Déclaration de conformité (CE)

Samson Technologies Corporation, située 45 Gilpin Ave, Hauppauge, NY 11788 USA, déclare que le produit :

Produit:	Sonorisation portable
Modèle:	XP25i

est conforme aux normes CE suivantes lorsqu'il est installé selon les directives du mode d'emploi fourni avec le produit :

73/23/EEC	Directive LVD
89/336/EEC	Directive sur les émissions

et que les normes suivantes sont respectées :

IEC 60065:2001+Amd 1:2005	Sécurité sur les équipementslectroniques audio, video et similaires.
EN 55013:2001 +A1:2006	Récepteurs de son et de télévision et autres équipements associés - caractéristiques d'interférences radio - Limites et méthodes de mesure.
EN 55020:2007	Récepteurs de son et de télévision et autres équipements associés - caractéristiques d'immunité — Limites et méthodes de mesure.
EN 61000-3-2:2006 classe A	Compatibilité electromagnétique (EMC) - Article 3-2: Limites - Limites sur les émissions de courants et harmoniques (courant d'entrée <= 16 A par phase).
EN 61000-3-3:1995 +A1:2001+A2:2005	Article 3-3: Limites - Limitation des variations de tension, dans les systèmes basse tension grand public, pour les équipements avec un courant <= 16 A par phase et non sujets à une connexion spéciale.

Année du marquage à la norme CE : 2010

Signé pour le compte du fabricant :

Nom: Douglas Bryant

Emploi : Vice-Président

Date : 25/07/2010
